一、前言

最近一段時間，不知道大家是不是約好的，一大波非常棒的ITX機箱一款接一款的來，一款比一款的設計更有意思，讓人目不暇接。并且在安裝的易用性上，散熱的兼容性上，以及顯卡的支持上，均有非常明顯的提升，讓一眾想搞性能小鋼炮的小伙伴們坐不住了。

既然想搞性能小鋼炮，那么一款給力的ITX主板肯定是必須的。AMD這邊之前講過了，技嘉的X570 ITX主板給大家留下了很深刻的印象，但今天要講的Z490 ITX主板，則是將堆料再一次的推上了另一個高峰。

另外，這款主板不僅硬件硬，軟件同樣很硬，我們接下來慢慢看。蘑菇這個人你們是知道的，很實在，肯定不會讓你們失望的。

二、技嘉（GIGABYTE）Z490I AORUS ULTRA 迷你雕主板 開箱

▼主板的包裝還是熟悉的風格，中間是技嘉的標志性大雕LOGO，左下角是型號。

▼包裝的背面介紹了主板的詳細信息，有供電、散熱、接口等等。

▼主板的包裝很不錯，外面套著防靜電袋，牢牢的塞在厚厚的泡沫中。

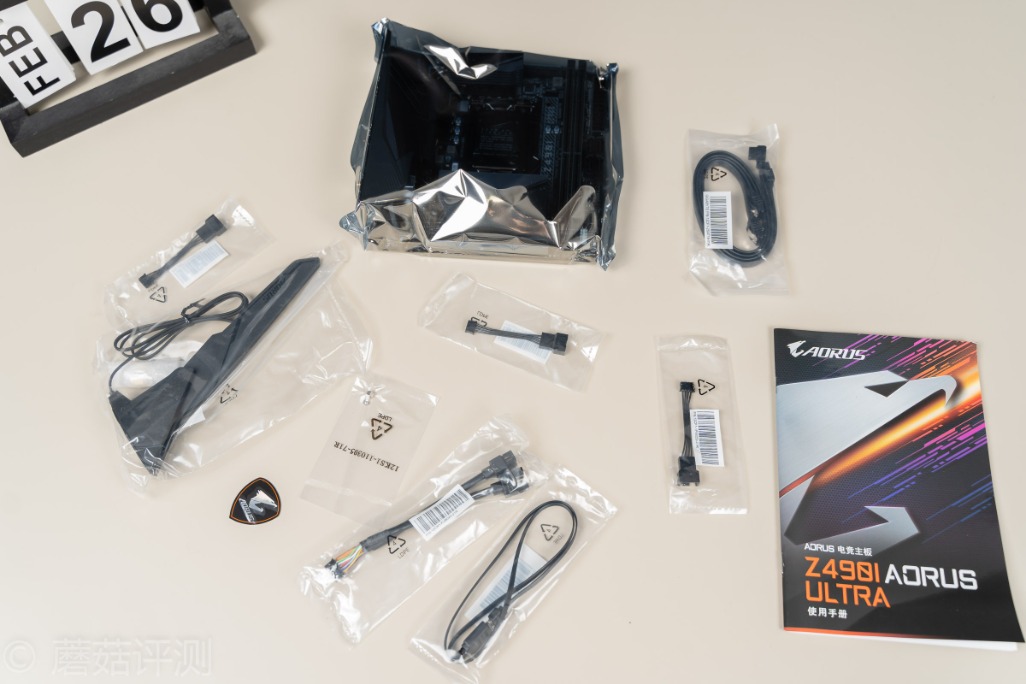

▼配件非常豐富，除了Wifi天線之外，還有很多線材。

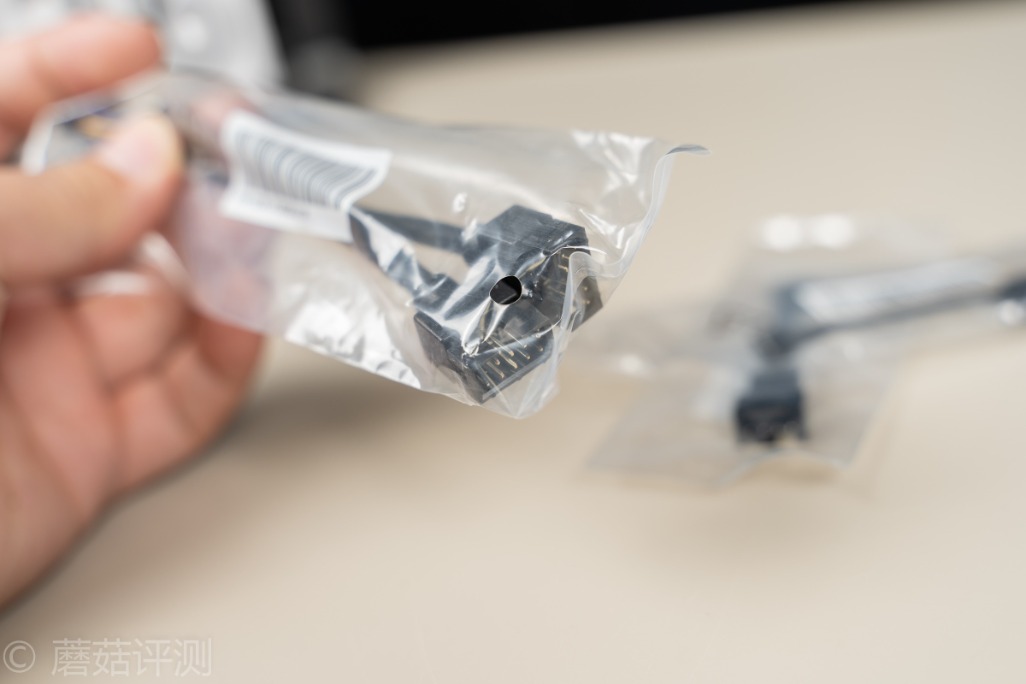

▼其中這四根線材讓蘑菇很好奇。

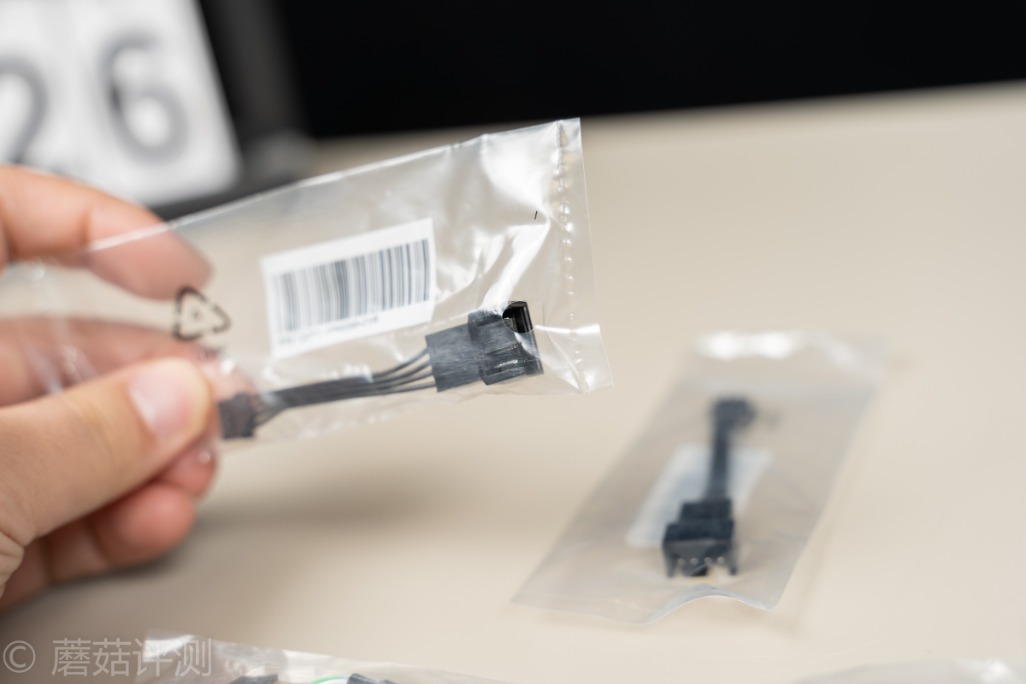

▼其中三根是風扇轉接線，從小體積的接口轉成普通的4Pin接口。

▼還有一根是USB2.0轉接線，從小尺寸的接口轉成兩個普通的USB2.0接口，在保證主板上空間足夠的情況下，盡量增強拓展能力。

三、技嘉（GIGABYTE）Z490I AORUS ULTRA 迷你雕主板 外觀

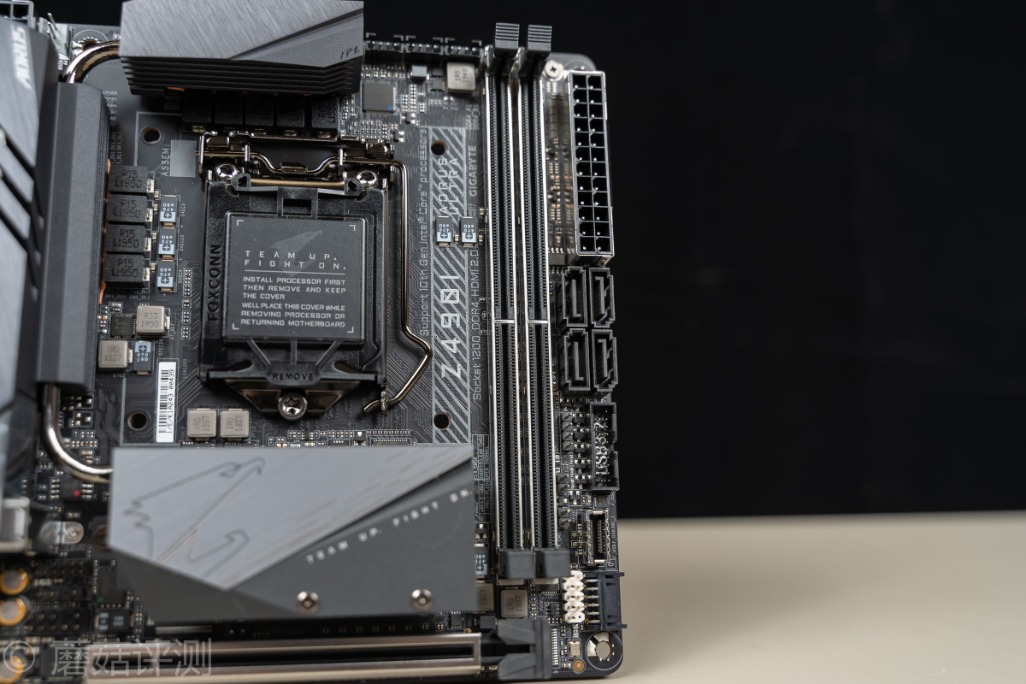

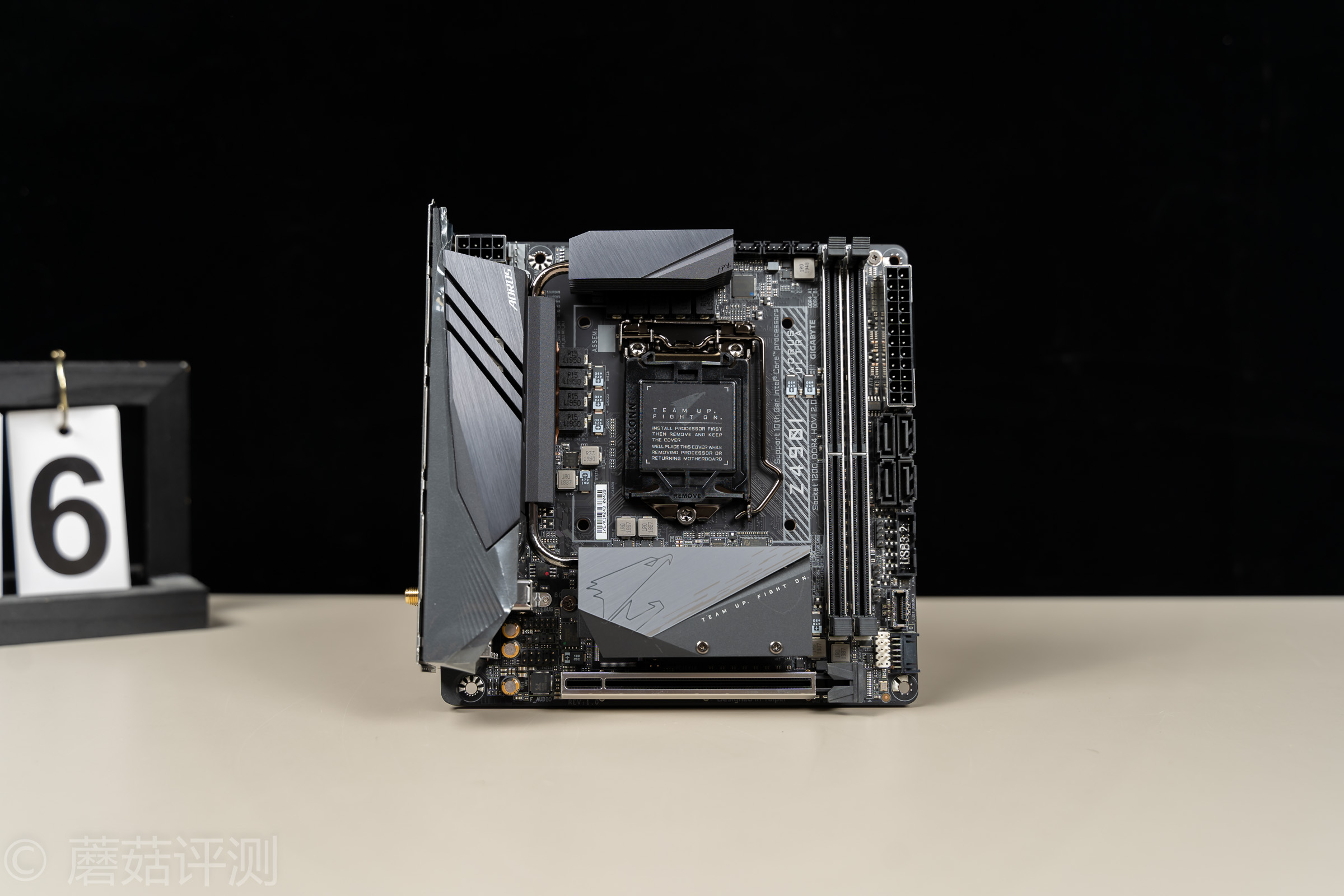

▼主板的外觀很漂亮，也很緊湊。

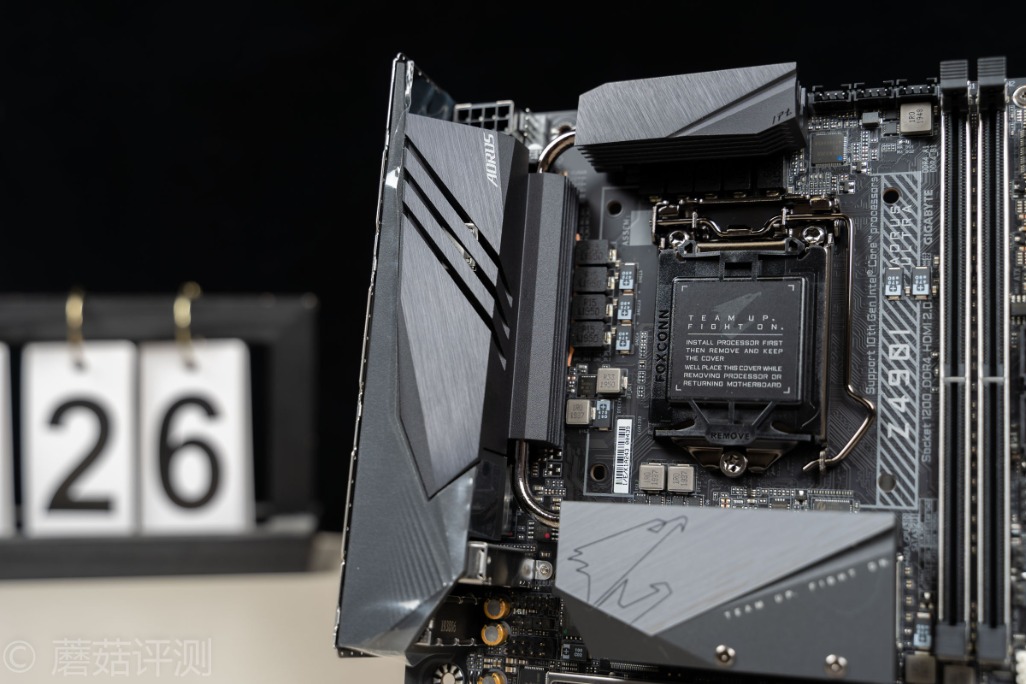

▼和普通ITX主板不同，技嘉這塊Z490I主板的上部分也有供電的散熱模塊，保證供電芯片的溫度。并且散熱片表面還有多種處理風格，看起來很精致。

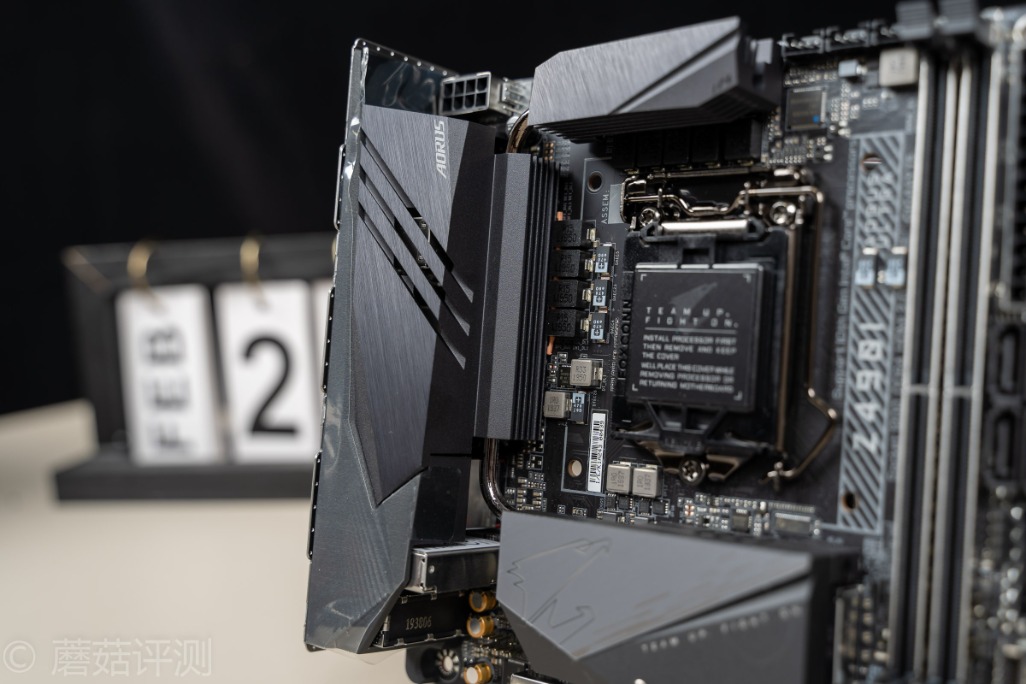

▼側面同樣也有金屬被動散熱片，側面的體積就要大很多了。

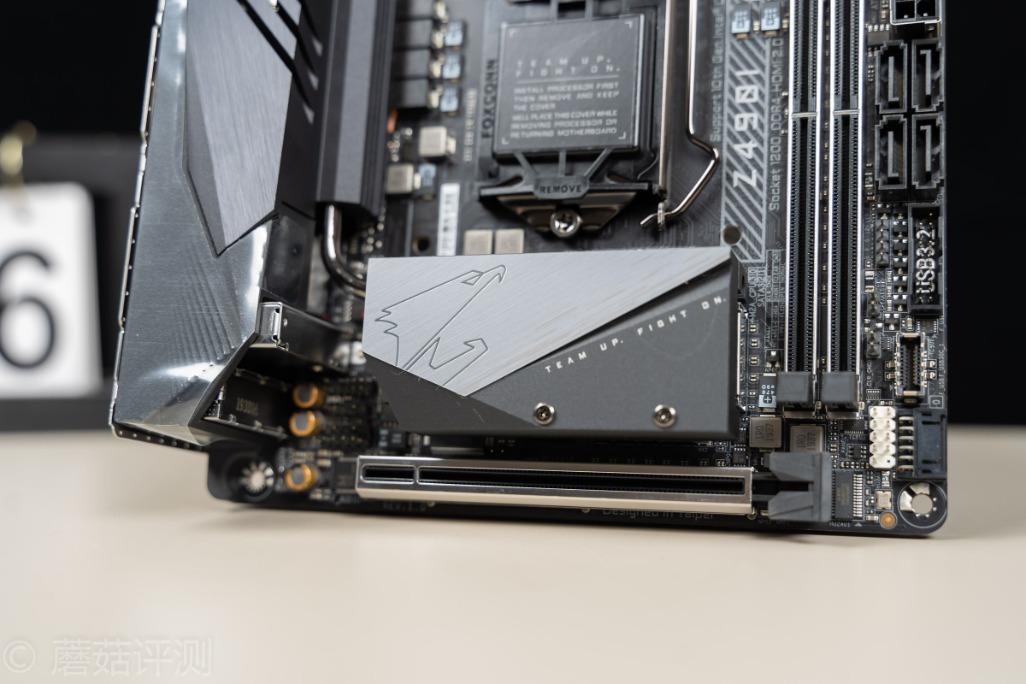

▼底部是主板芯片和M2部分的散熱片，體積大了很多，上面還有技嘉大雕的LOGO。

▼這三塊散熱片側面都有散熱鰭片，增大和空氣的接觸面積，底部有一根熱管，將這三塊散熱片串聯到一起。

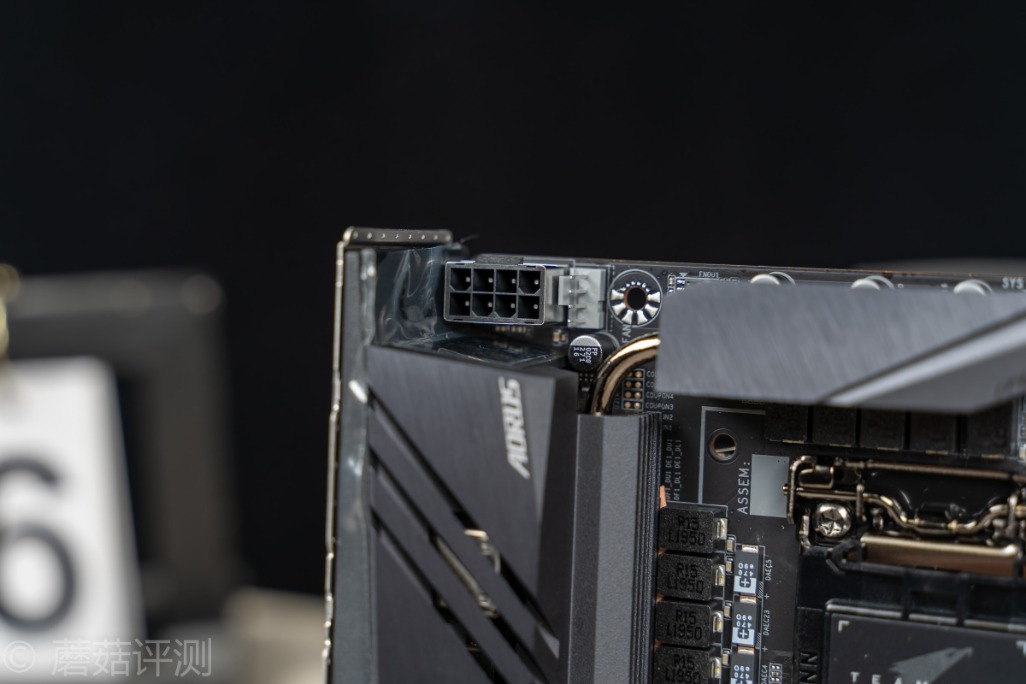

▼主板的左上角有一個單8Pin的輔助供電插座，旁邊有一個傳統的4Pin風扇插座。

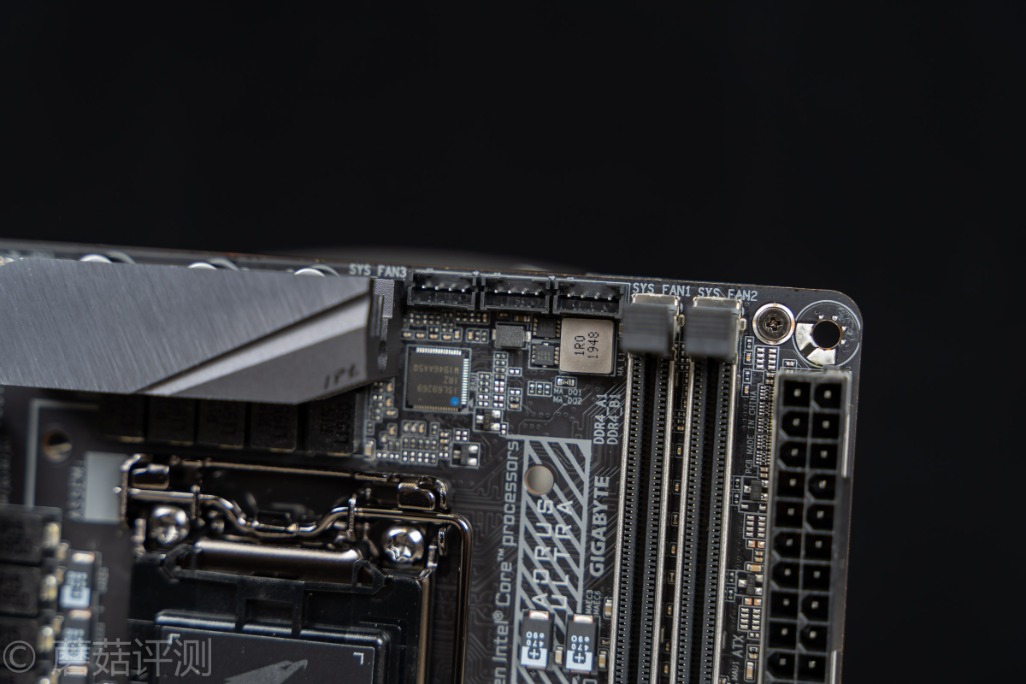

▼右側有三個小體積的插座，應該是風扇供電插座。這塊板子的風扇供電接口挺多的，這樣看起來一共有四個，比普通的mATX主板都要多了。

▼內存插槽，兩根，有金屬件包裹，加強強度的同時，還能屏蔽防干擾的效果。

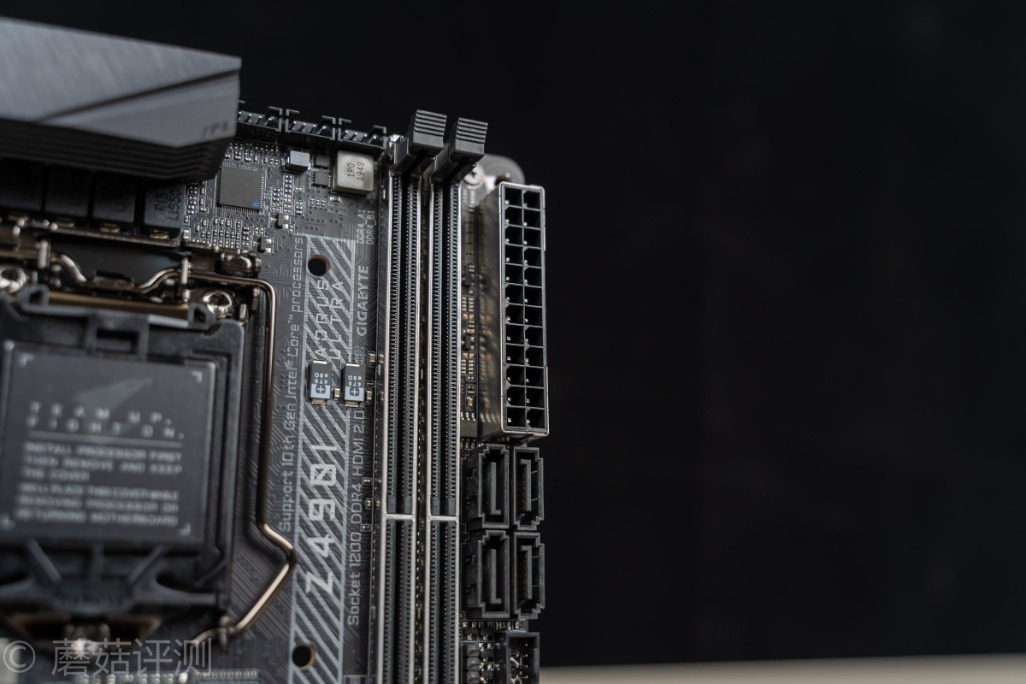

▼主板的輔助供電插槽，靠右上的位置，外面有金屬片，提高插座的強度。

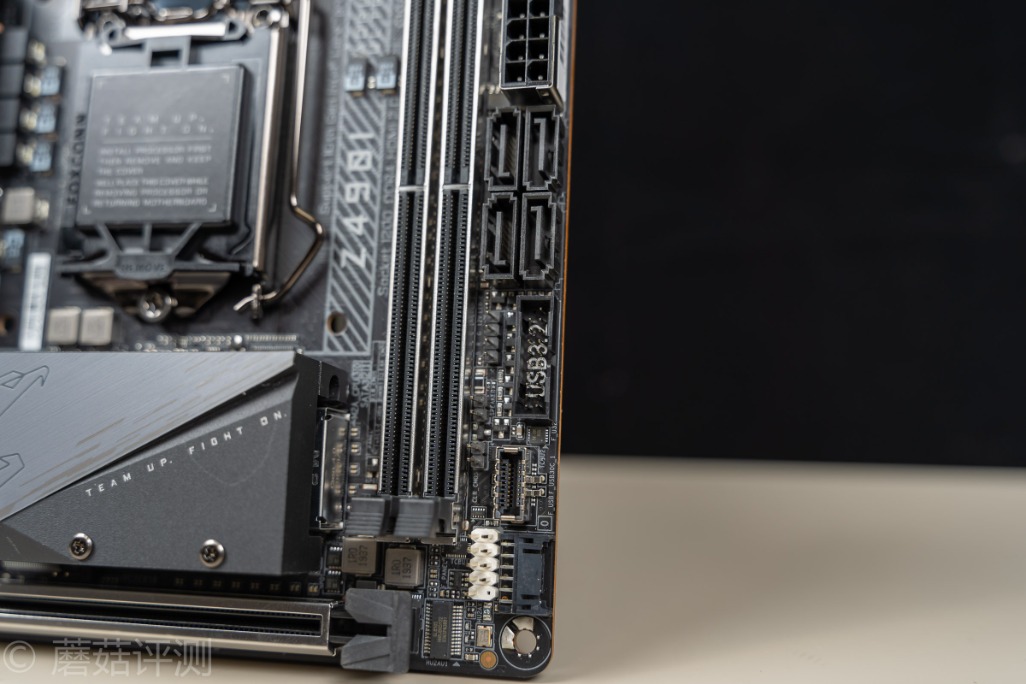

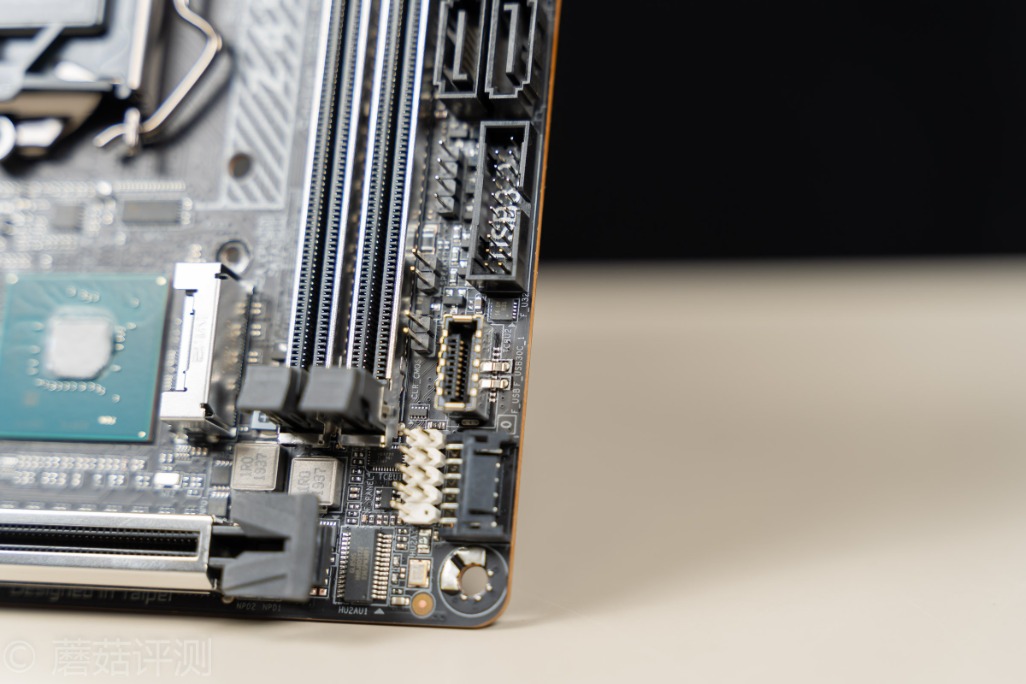

▼下面有四個SATA接口，一個前置USB3.2接口，一個前置Type-C接口，內側有一個4針12V的RGB燈效接口，一個機箱喇叭接口，一個清空CMOS的短接針腳。

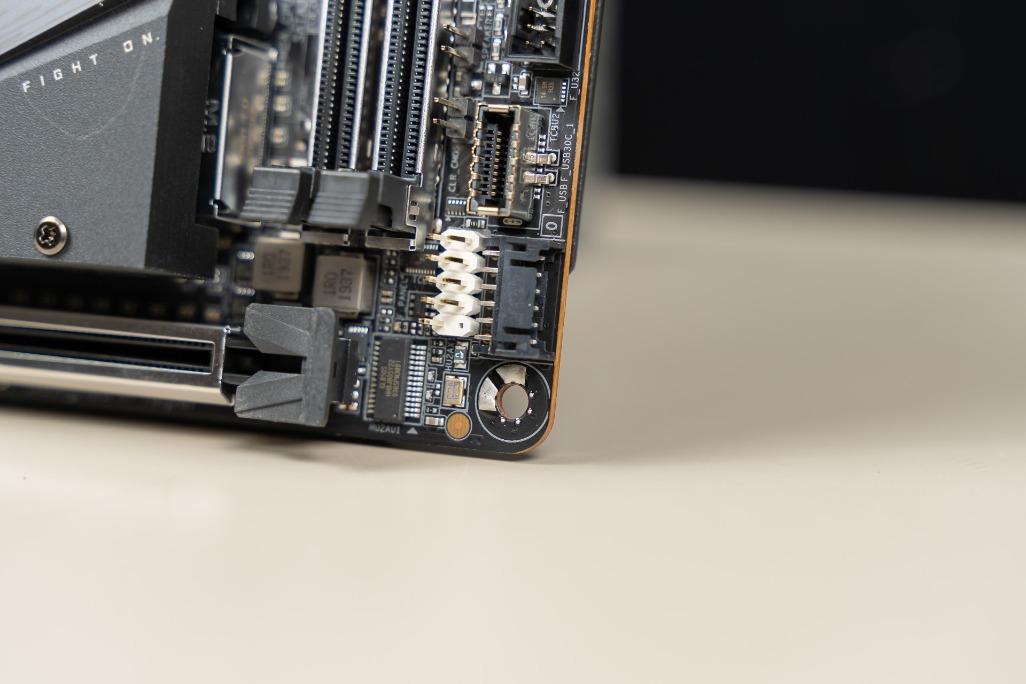

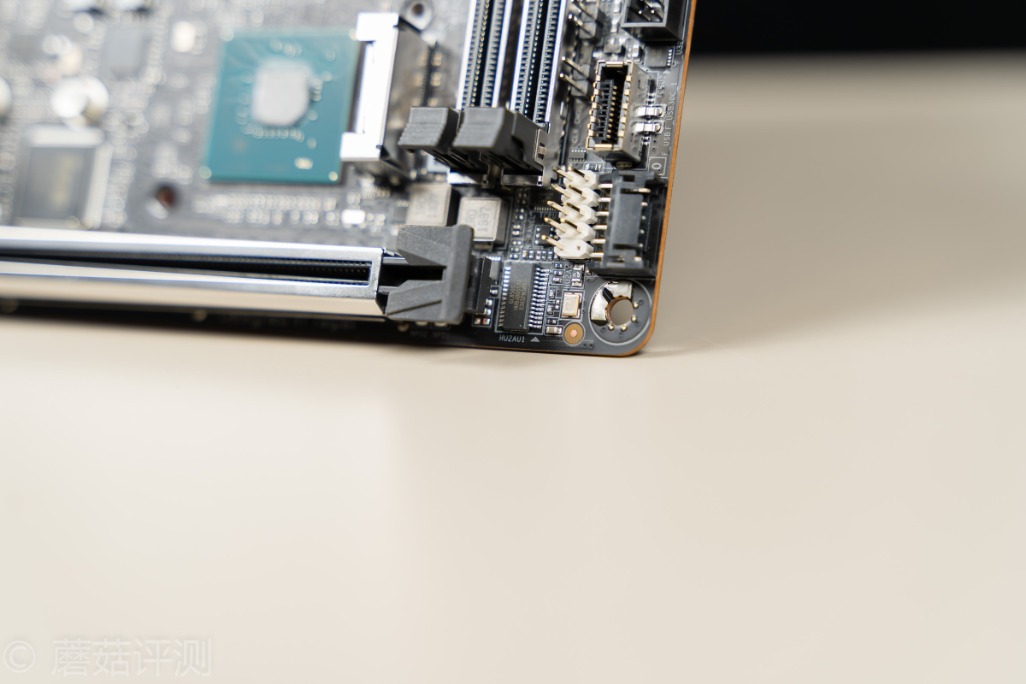

▼底部還有一個機箱跳線插座，旁邊有個USB2.0的拓展接口，側置的。

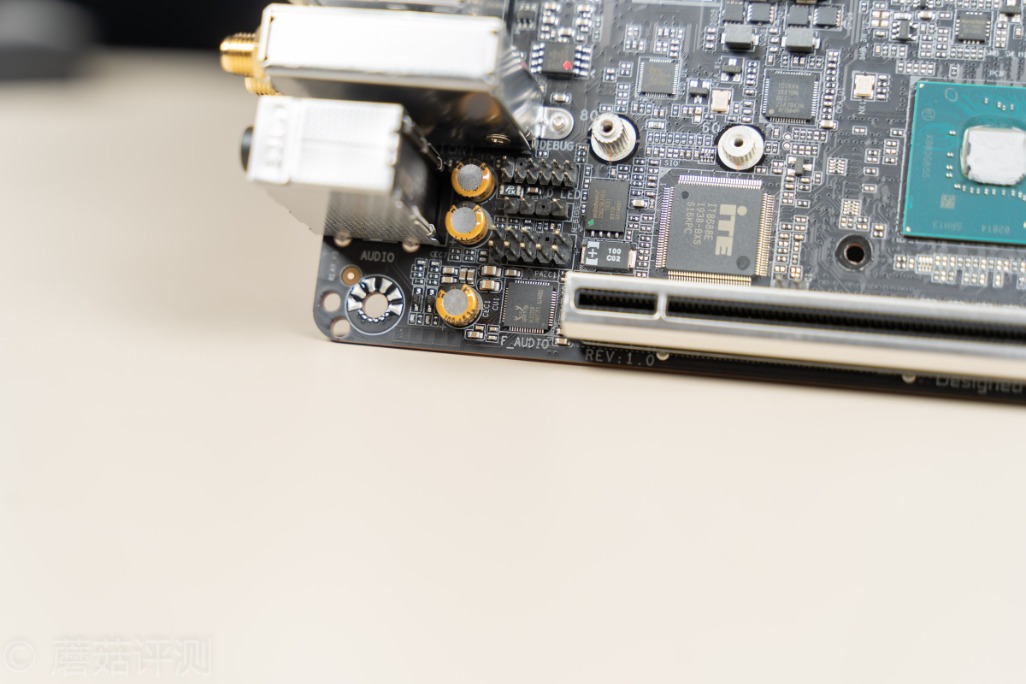

▼這里有一個3針5V的ARGB接口，音頻接口，上面還有一個DeBUG排線。

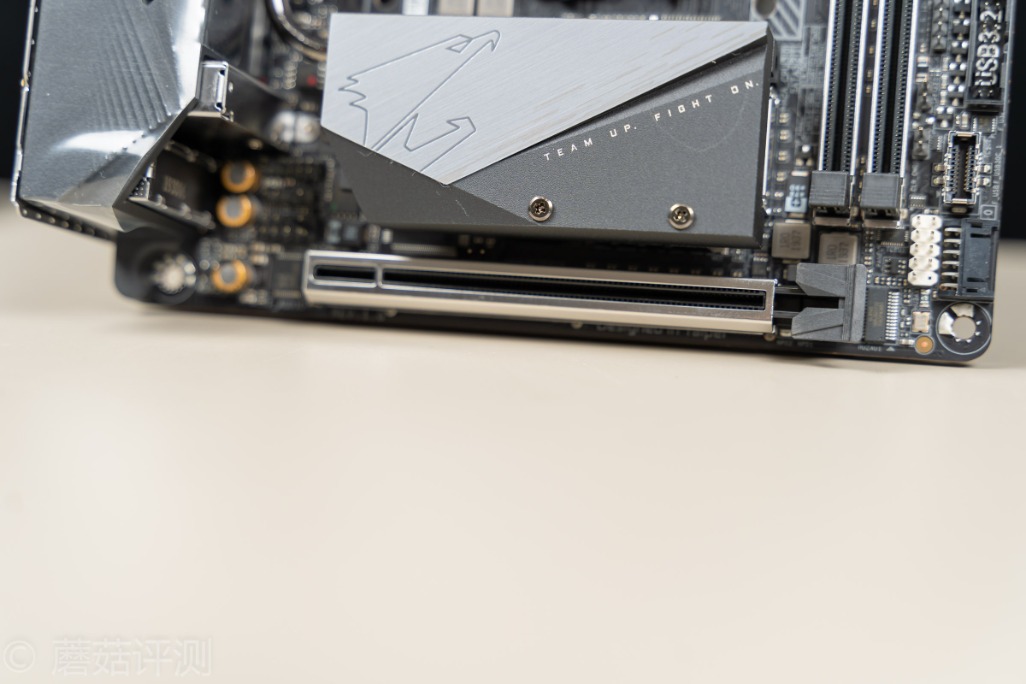

▼底部是唯一一個全長的PCIe插槽，全金屬包裹。

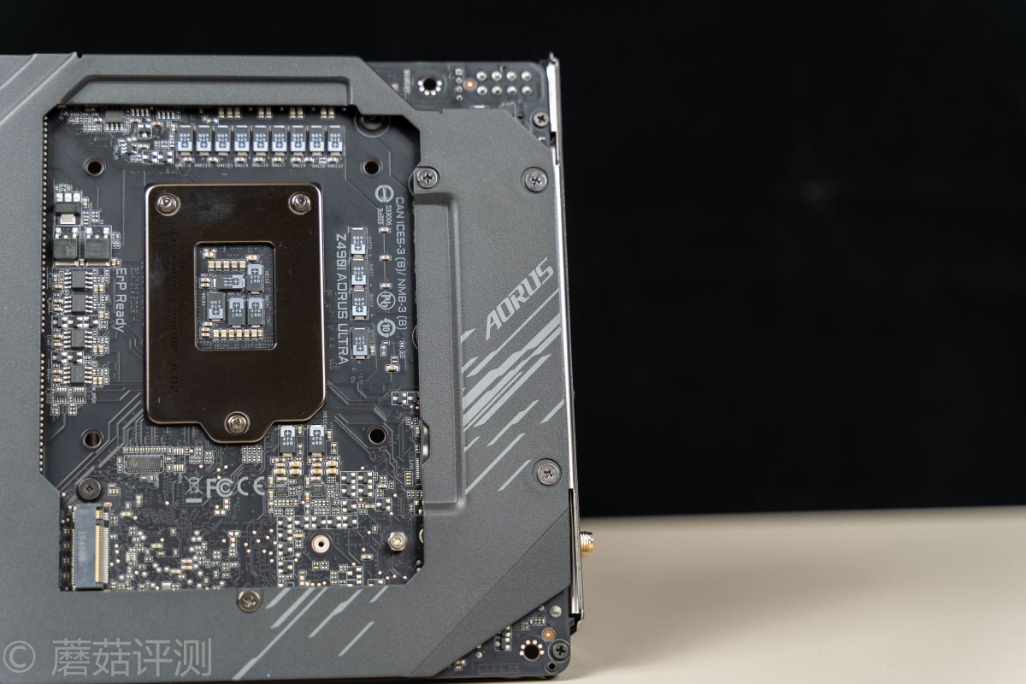

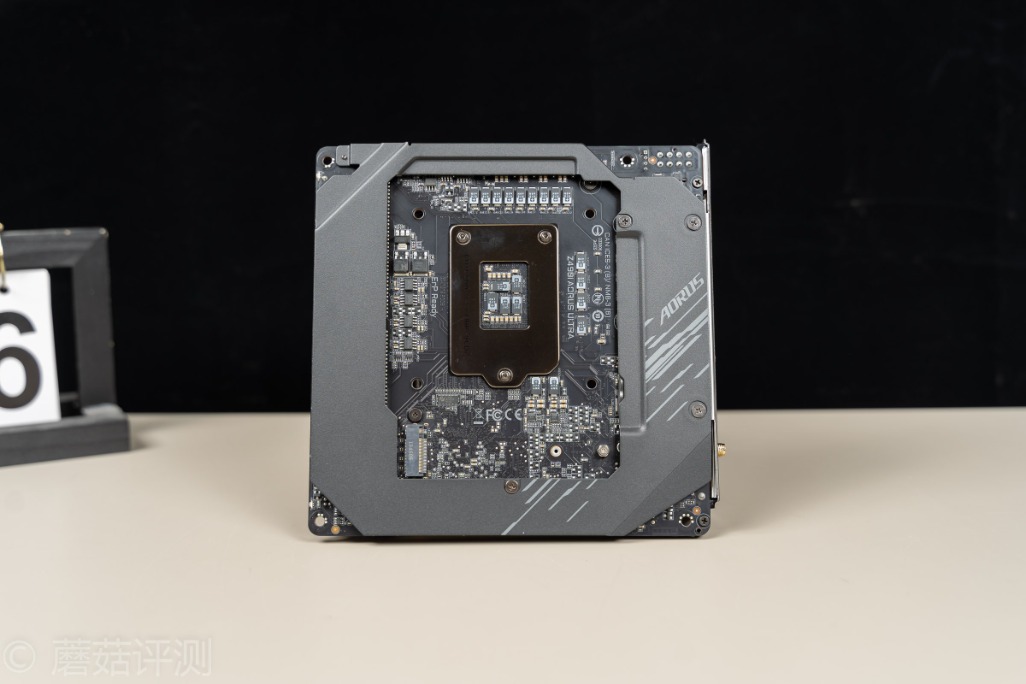

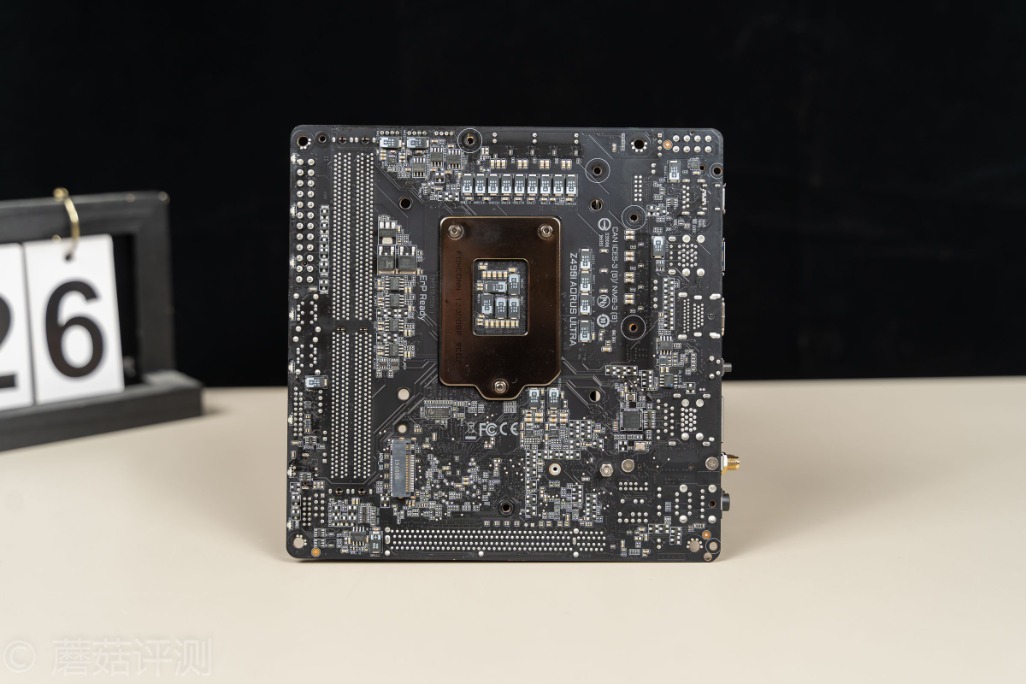

▼主板的背面，有金屬馬甲，可以輔助散熱、保護主板背面元件、提高主板的強度。

▼右側有技嘉AORUS的字樣。

▼背板的左側和上部，有輔助散熱的導熱貼，然后看到的就是一整排鉭電容，很給力。

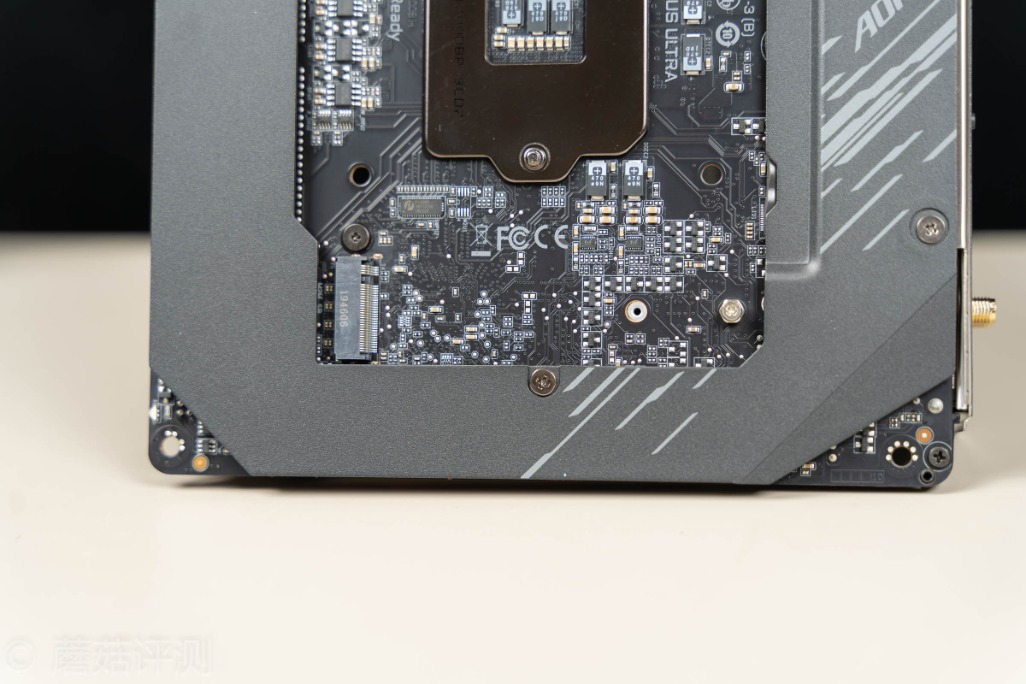

▼底部還有一個M2插槽，技嘉這塊Z490I主板有兩個M2插槽，最大支持2280，不錯。

四、技嘉（GIGABYTE）Z490I AORUS ULTRA 迷你雕主板 拆解

▼主板到手第一步，蘑菇肯定要拆解一下嘍。

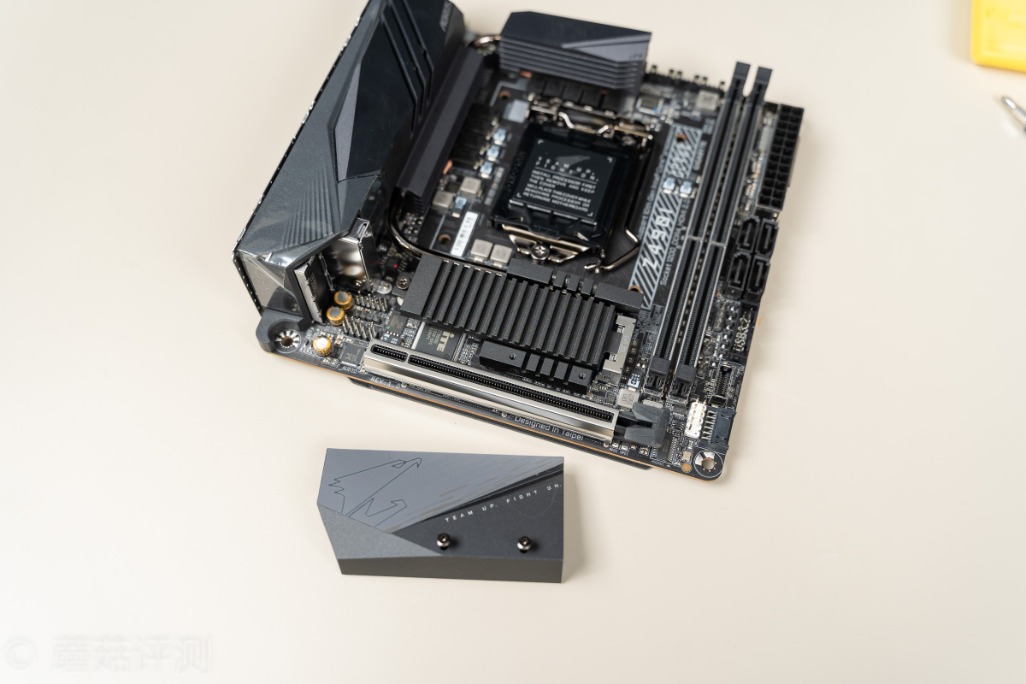

▼主板的M2散熱部分，先把最外面的散熱片拆掉，一整塊的金屬材質，非常厚重。下面是M2的散熱金屬，黑色的。

▼再取掉之后，下面才是Z490主板芯片的散熱金屬，由一根熱管和其他的散熱連通。

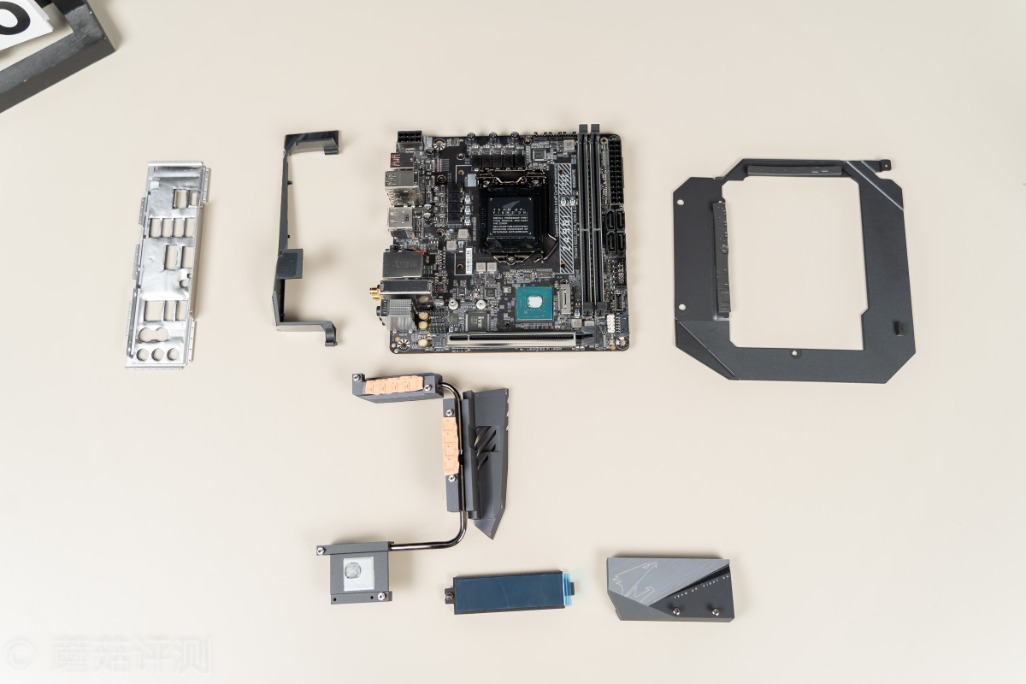

▼接著就是取下主板上所有的覆蓋件，數量還是很多的，用料都非常的扎實。

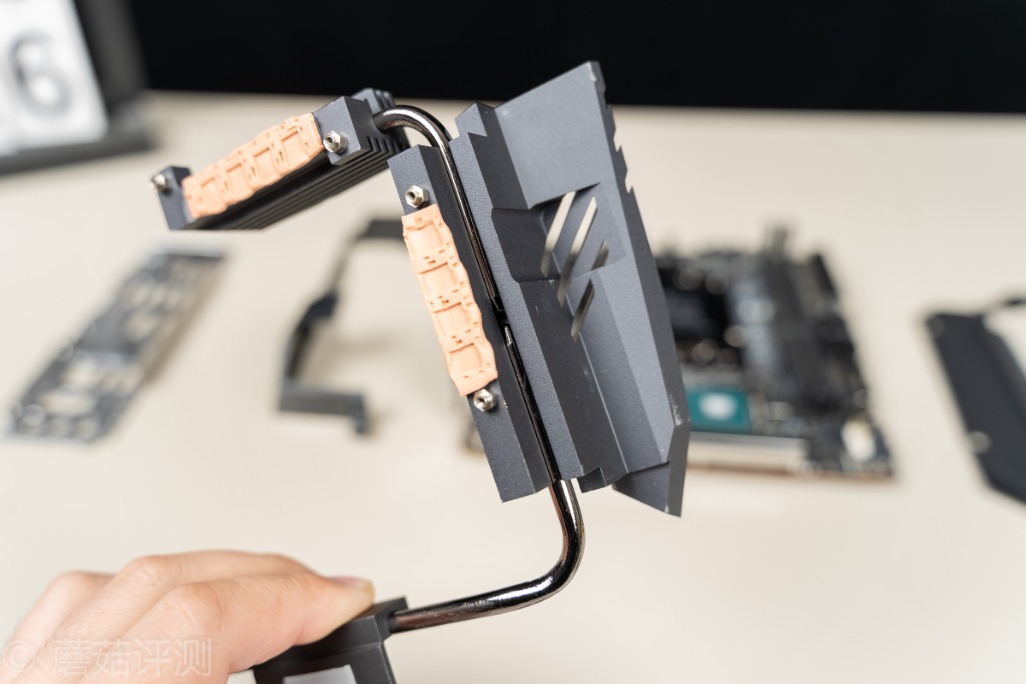

▼剛開始蘑菇以為是一根熱管，拆開之后發現是兩根熱管，分別連接到中間的這個散熱片上，既可以輔助散熱，又在一定程度上放置互相干擾。

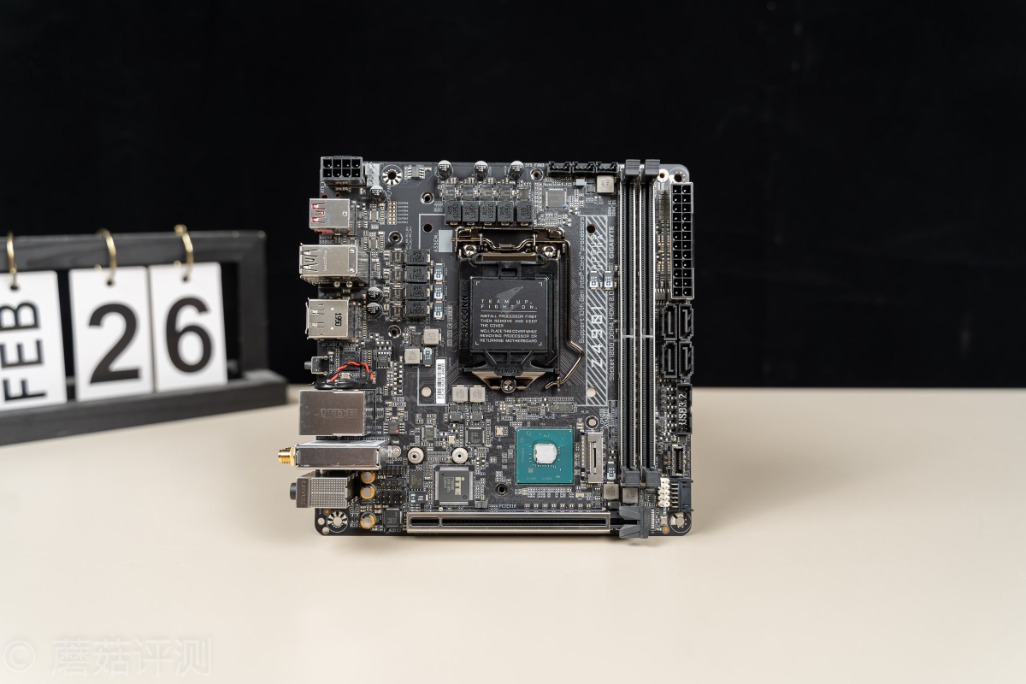

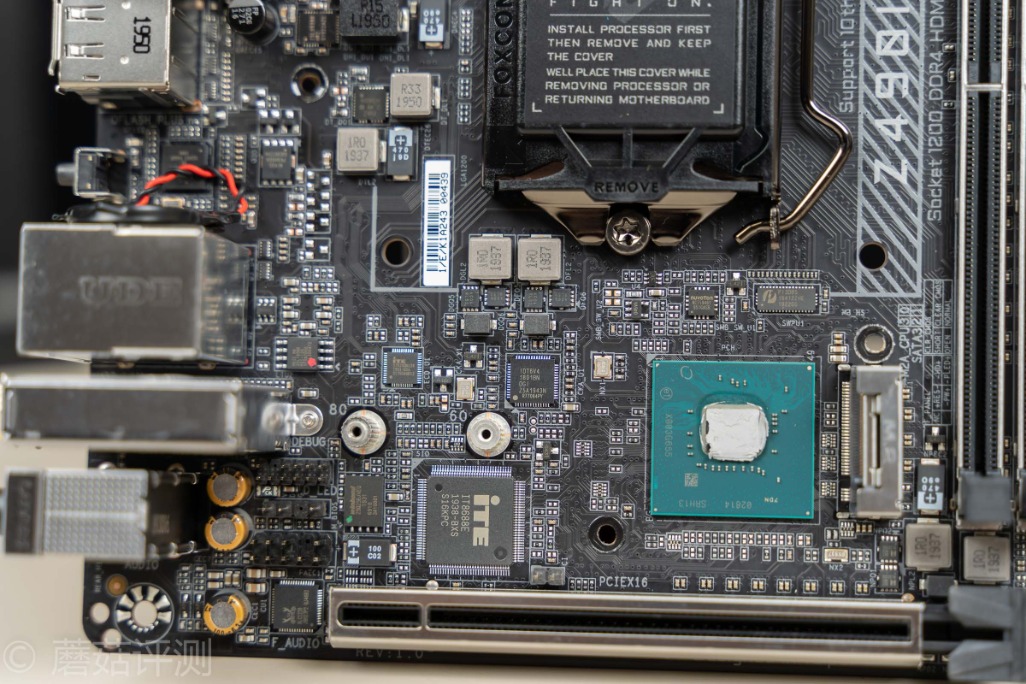

▼取下覆蓋件之后的主板，正面各種密密麻麻的元件。

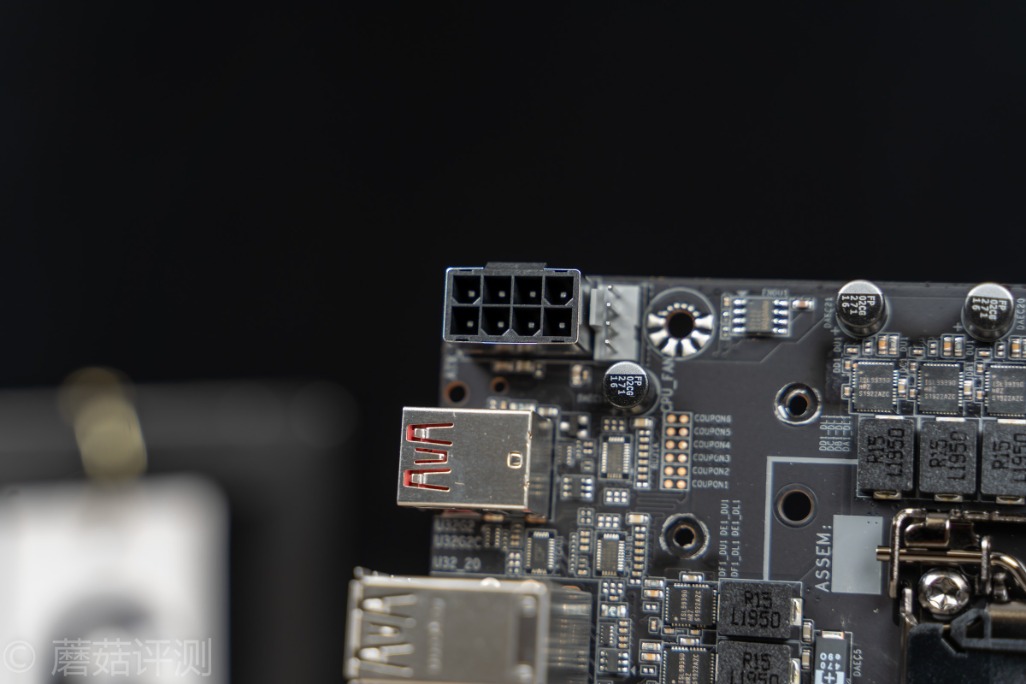

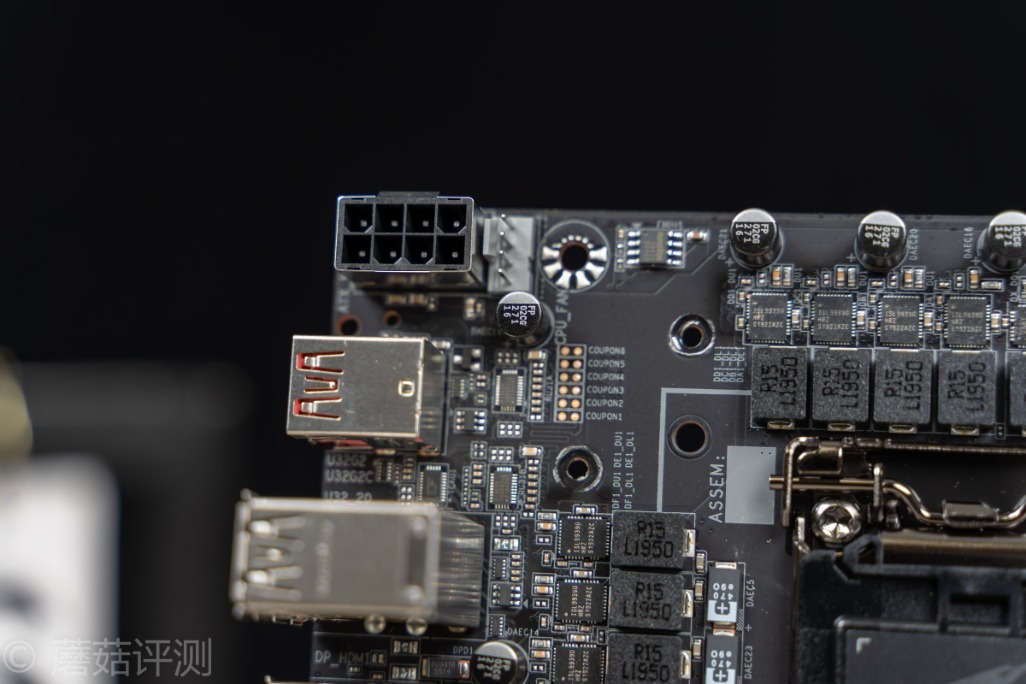

▼左上角是8Pin的CPU輔助供電，外面有金屬件包裹，增加強度，內部的觸點是實心的，電阻很小，過流能力很強。

▼旁邊是高壓側的穩壓濾波電容，上面印著FP，富士通的，現在被尼吉康收購了。黑色的FP系列電容，旗下的高端型號。

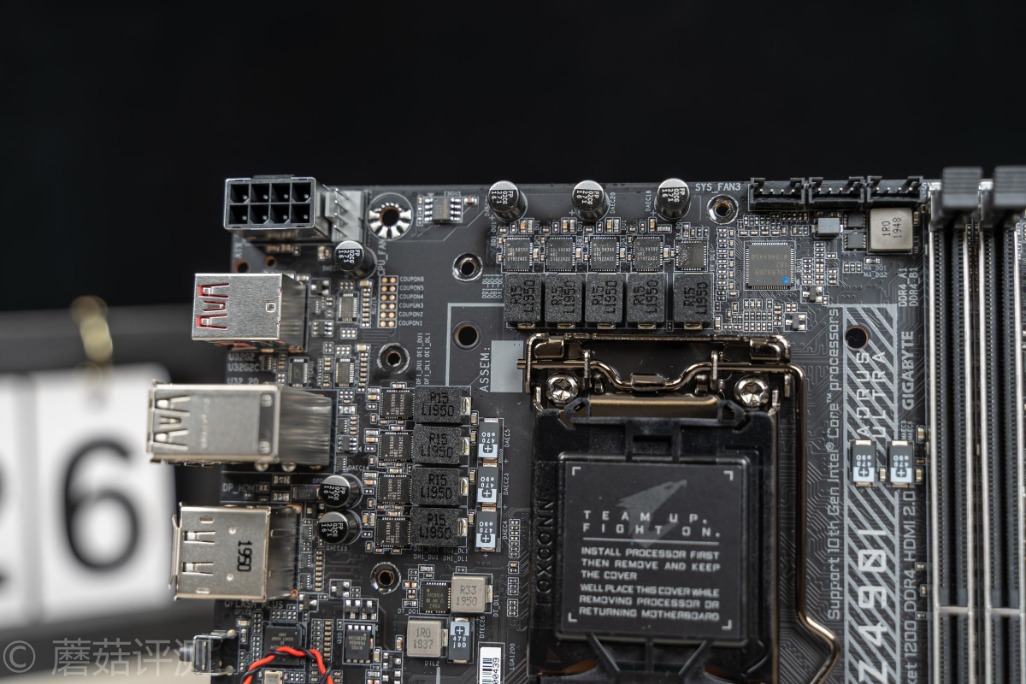

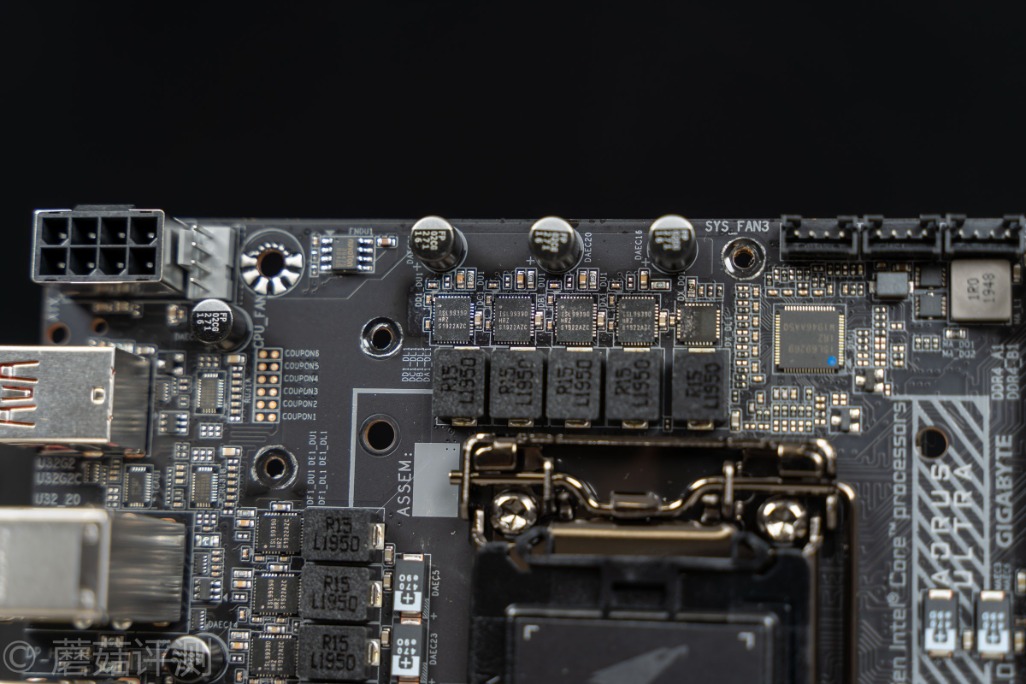

▼然后就是橫著、豎著的供電電路，看著很漂亮。

▼最右側是供電電路的核心，PWM控制器。

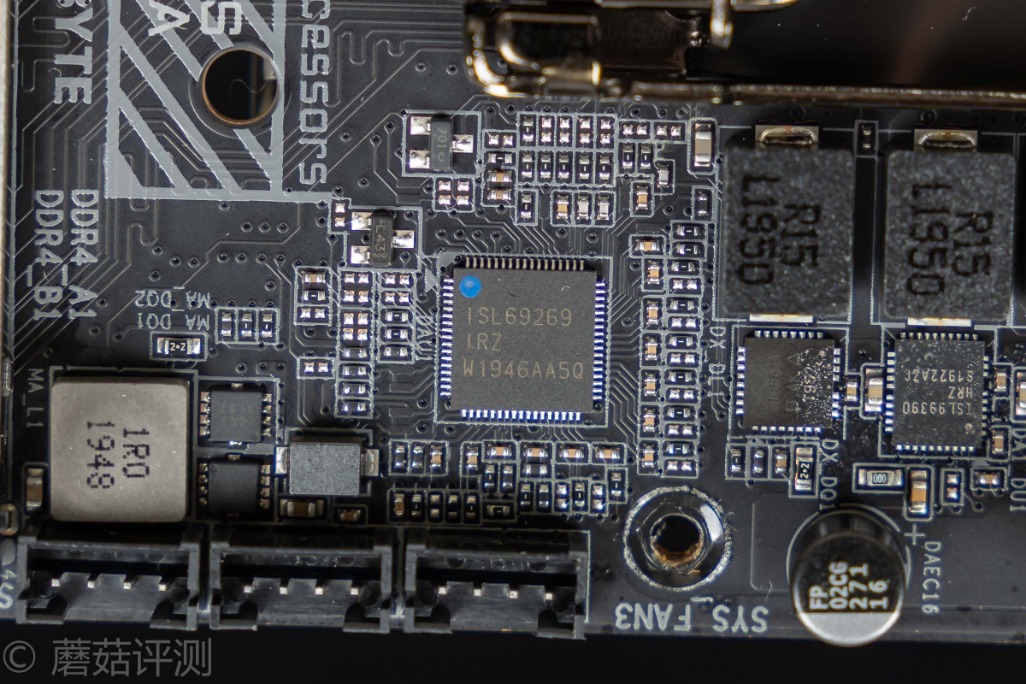

▼控制器絲印ISL69269，這是一顆高端PWM控制器，最大支持12相控制，最多支持3路輸出。

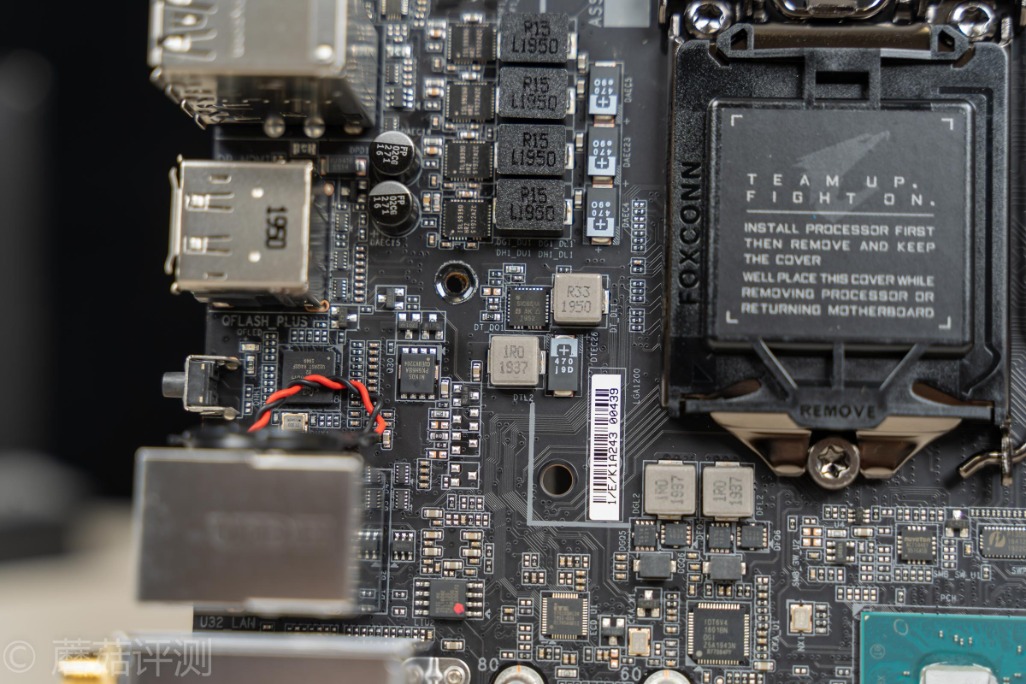

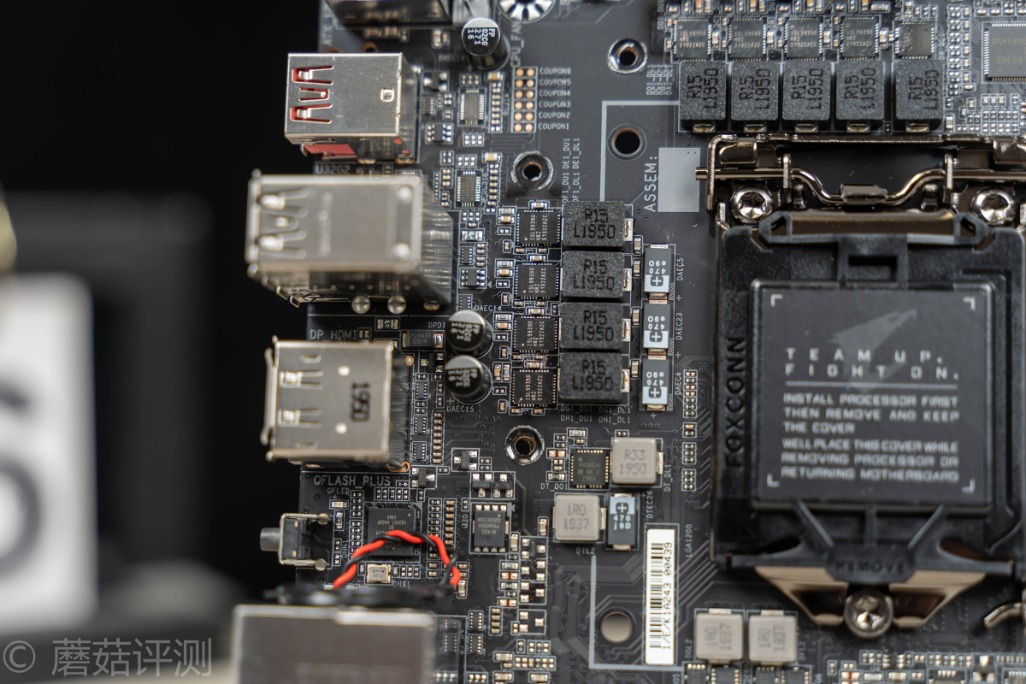

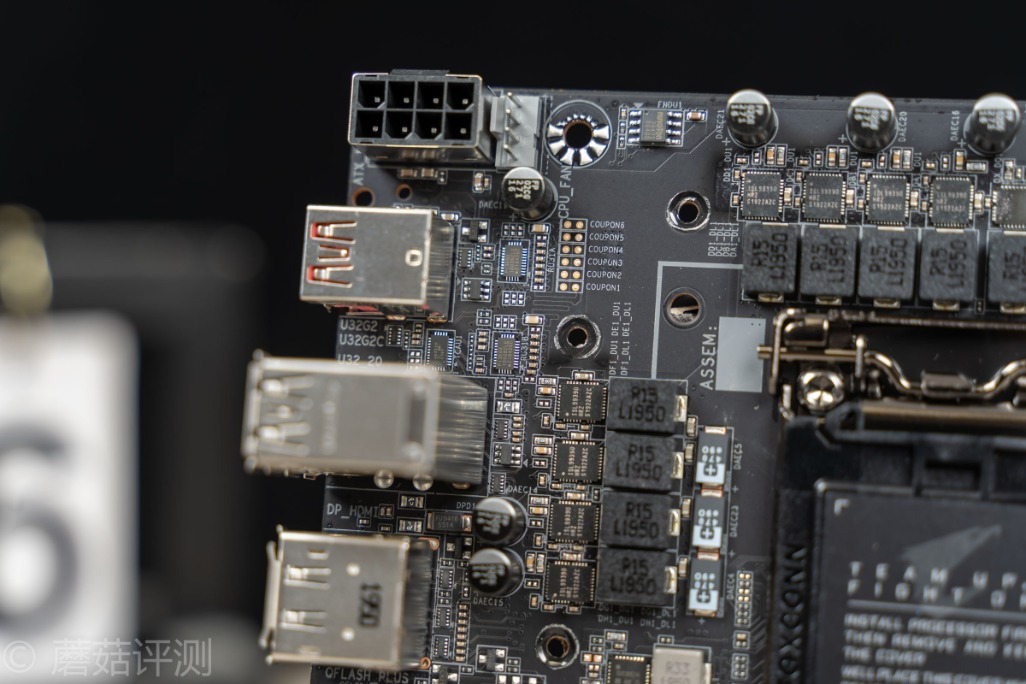

▼左側是四顆DrMos，下面還有一顆DrMos。

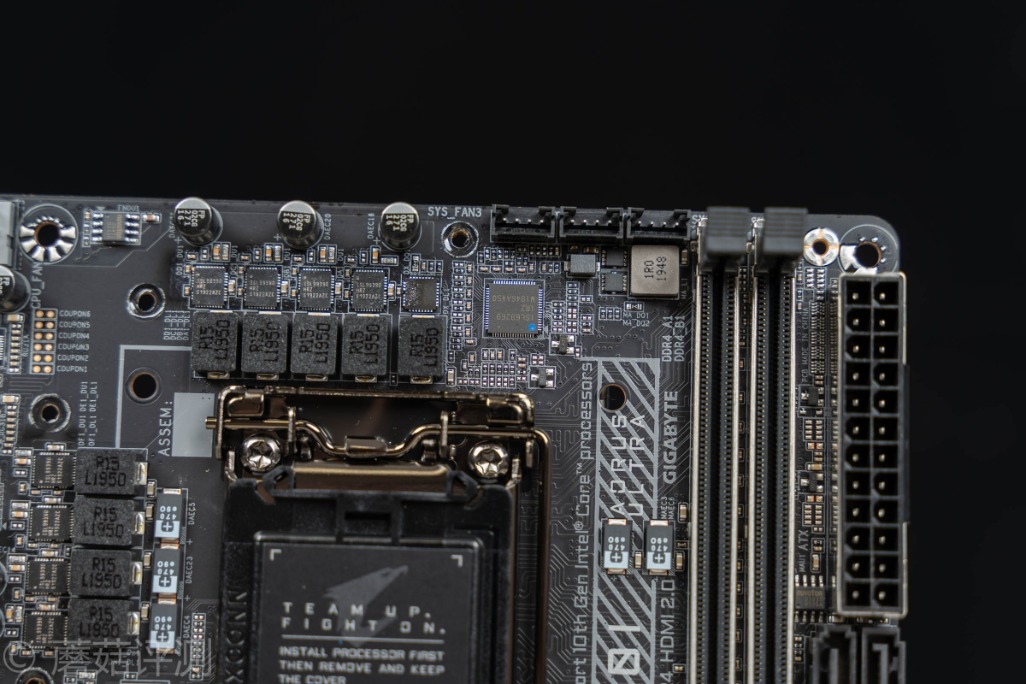

▼上面是四顆DrMos，右側還有一顆DrMos。左側的四顆和上側的四顆DrMos是一樣的，ISL99390，最大穩定輸出90A的DrMos，性能非常強大，用于CPU的Vcore供電。

▼上部的最右側有一顆DrMos，和旁邊的都不一樣。

▼這顆DrMos絲印SIC651A，最大穩定輸出50A，這顆DrMos用于VGT供電，也就是用于處理器的核顯供電。

▼左側最下面也有一個DrMos有些與眾不同，也是SIC651A，最大穩定輸出50A，這顆DrMos應該是用于Vsa供電。

▼處理器的左下角還有兩相供電，應該是Vio供電。技嘉這塊主板的供電設計很有意思，通過一顆ISL69269來控制處理器的Vcore、Vgt和Vsa供電，很不錯。

▼另外在供電電路的左上角，有幾排觸點，極限超頻的時候可以通過這些觸點來檢測供電電壓，達到更加精細調整的目的。

▼內存供電，一相，Mos是4C06，Converter供電，最大穩定輸出電流在70A左右。

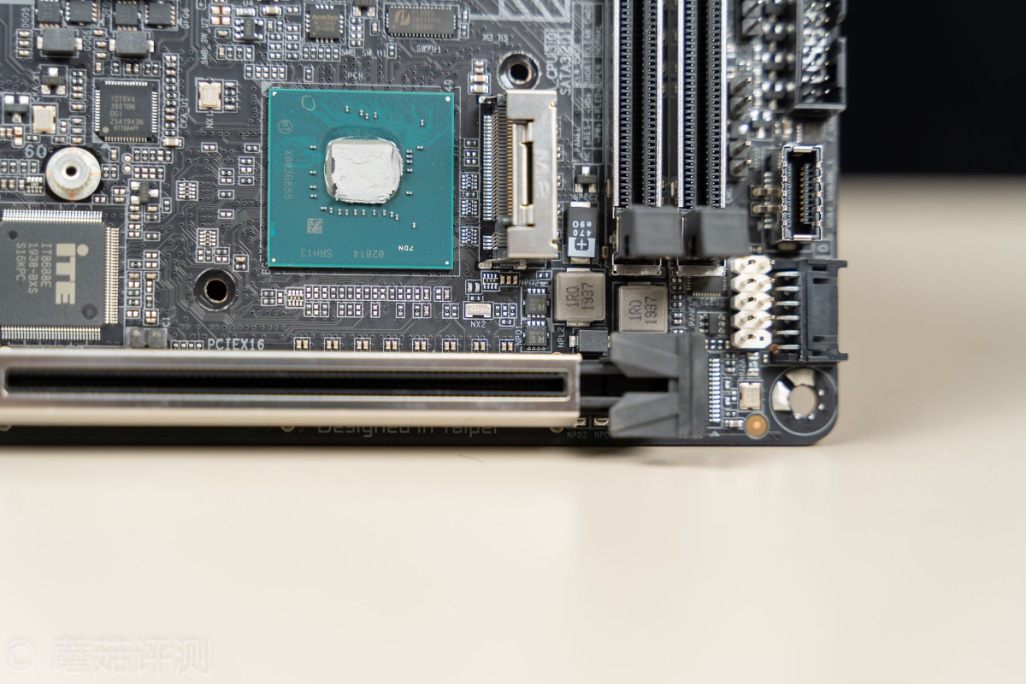

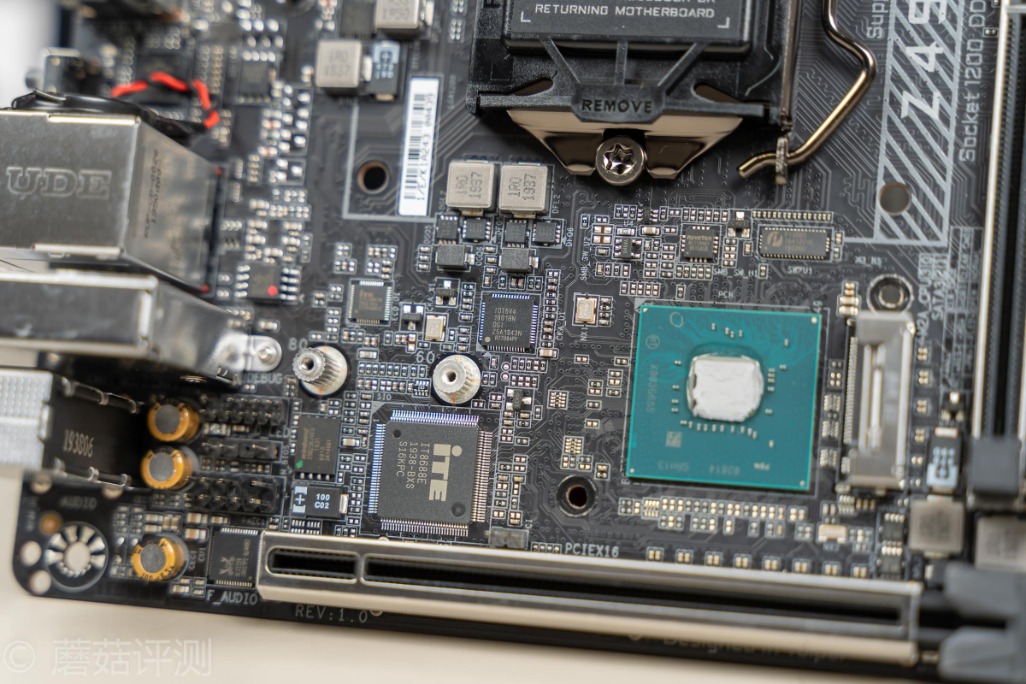

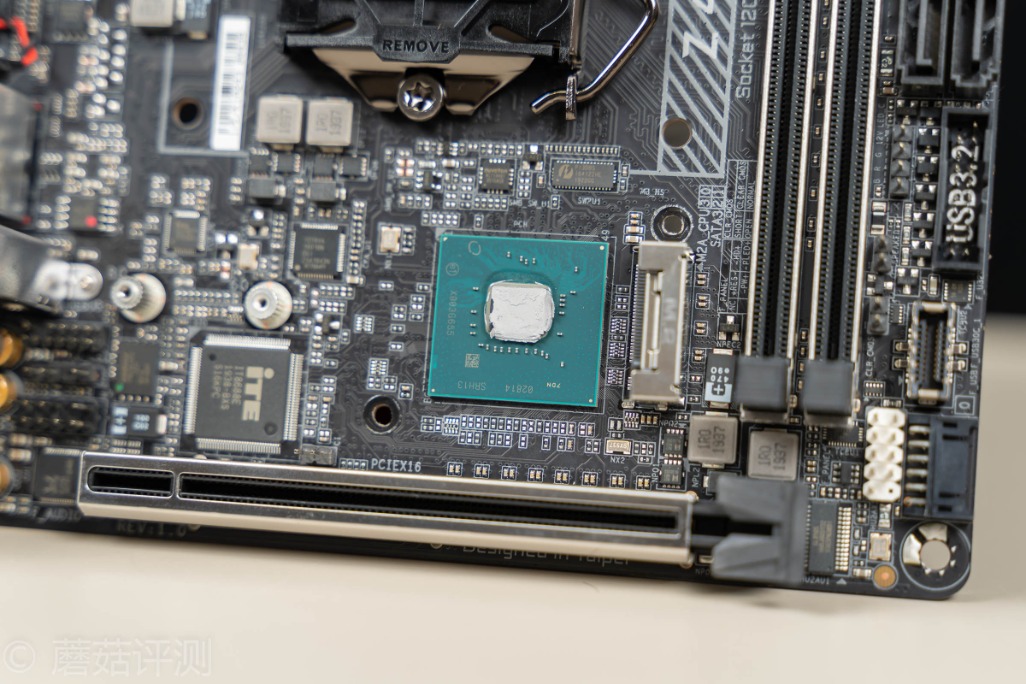

▼主板的Z490芯片，很小巧。

▼左下角是一相供電，B07N03，最大穩定輸出電流貌似是80A。

▼主板芯片的左側，有一顆IDT6V4，用于PCIe4.0支持。

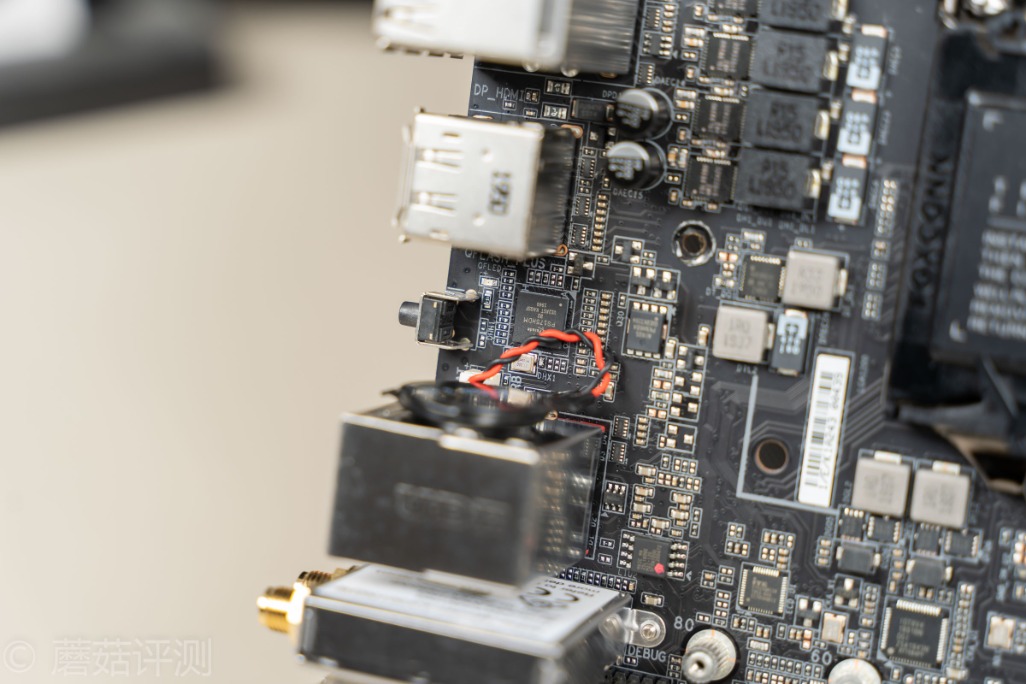

▼主板的后部IO接口，有多顆P13EQX橋接芯片，用于信號的放大與增強，保證連接的穩定性。

▼在視頻輸出接口部分，還有一顆芯片。

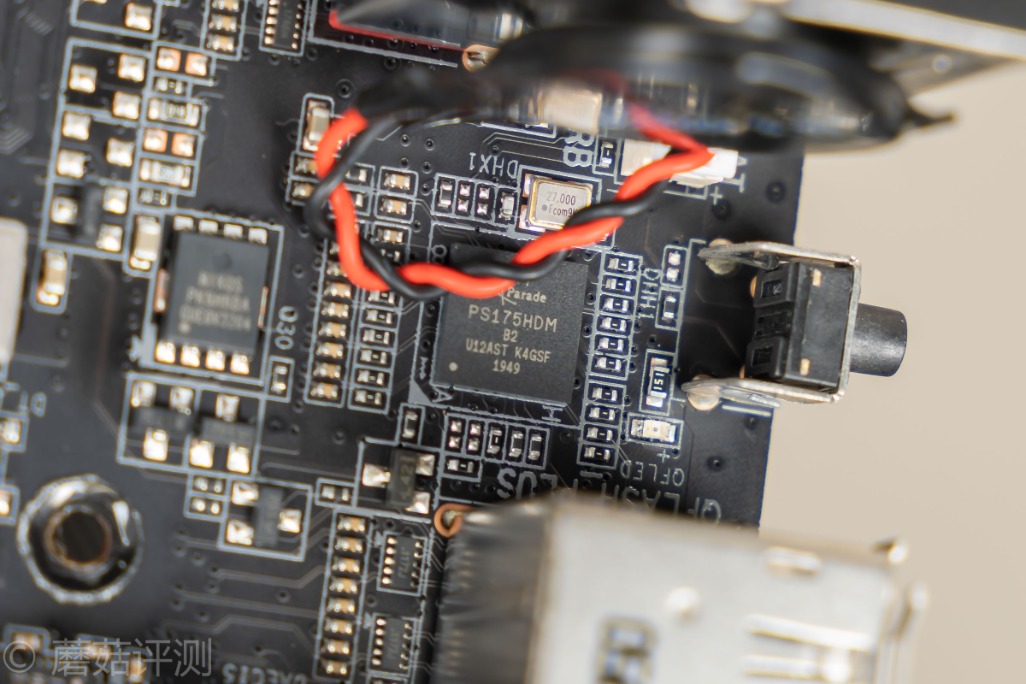

▼絲印PS175HDM，用于視頻信號的輸出，可將DP轉成HDMI。

▼后面還有一顆供電芯片，給接口提供電力。

▼無線網卡旁邊有一個25L1606E，存儲芯片。

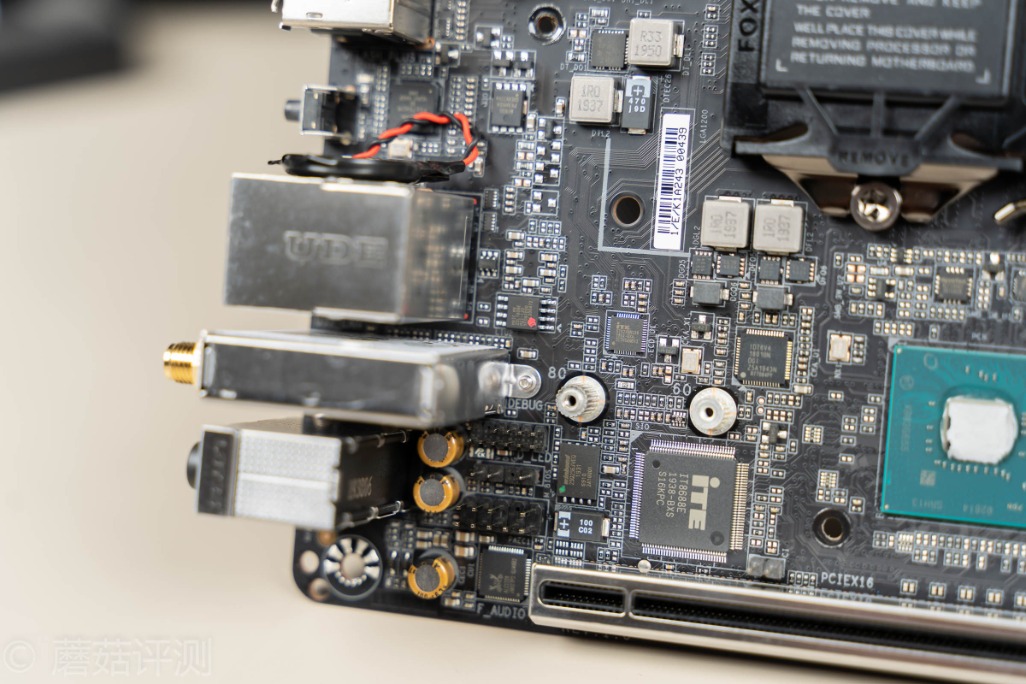

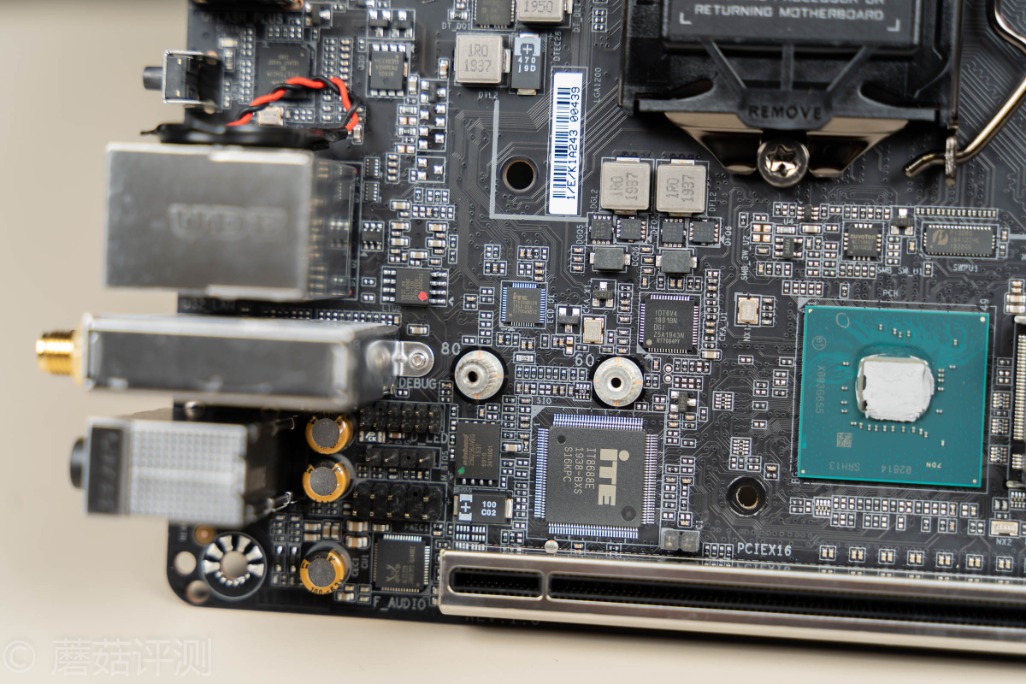

▼再下面有一顆25Q256JVEQ芯片，用于儲存主板的Bios。旁邊還有兩個ITE芯片，面積很大，用于檢測主板的各項參數，例如溫度之類的。

▼左下角是聲卡芯片，小螃蟹的ALC1220，很不錯的聲卡芯片。旁邊還有尼吉康的音頻電容，保證輸出的音質。

▼右下角有一個GL850S芯片，USB HUB芯片。

▼前置的USB3.2接口插座和前置的Type-C插座中間還有一個供電芯片，保證這兩個接口的供電，在接延長線的情況下，依然有不錯的輸出。

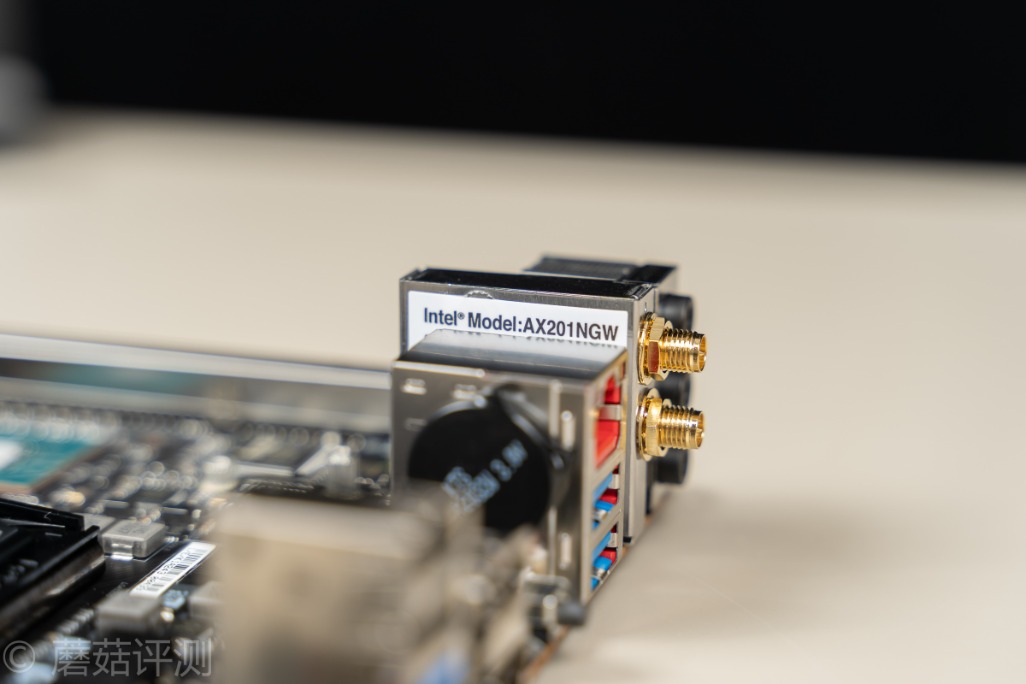

▼無線網卡部分，intel的AX201，CNVI網卡，支持Wifi 6。

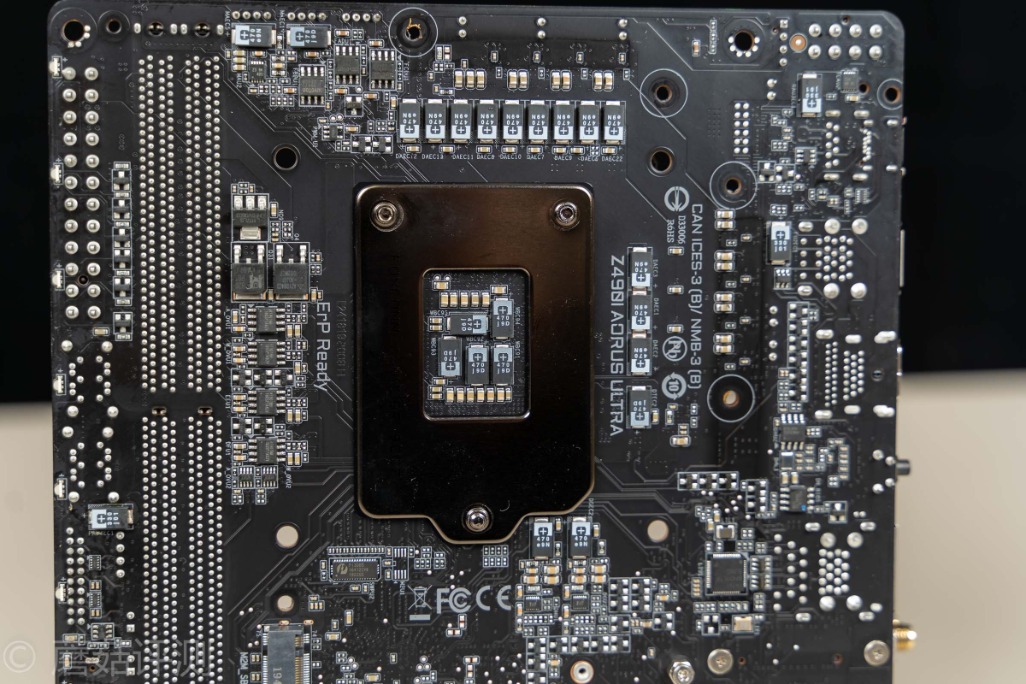

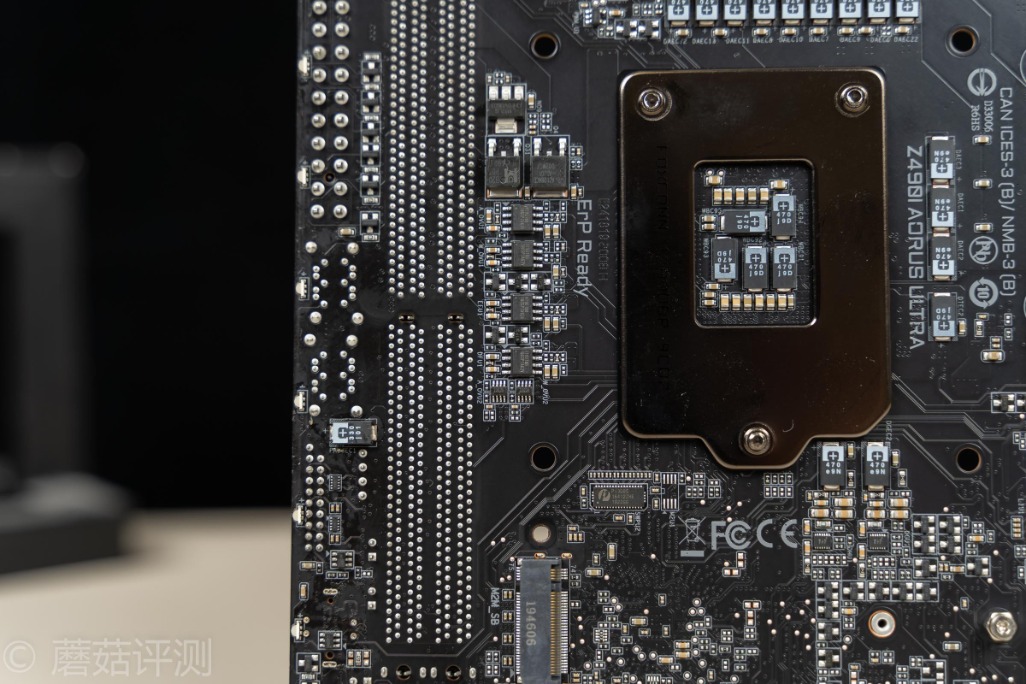

▼主板的背面，依然是密密麻麻的，一看集成度就非常高。

▼左上角是風扇供電部分的電路，每個風扇接口均有單獨的輸出芯片支持，用料不錯，旁邊還有兩顆鉭電容，應該是用于內存供電部分穩壓濾波的。

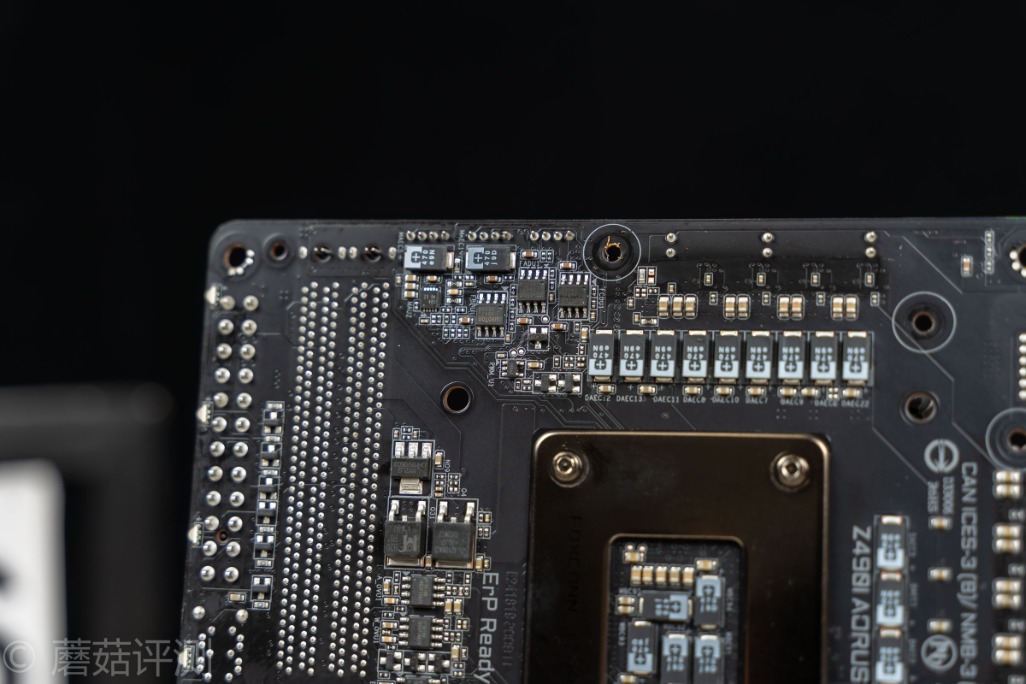

▼CPU供電電路的背面，以及核心插座背面，均有數量眾多的鉭電容，保證供電電壓穩定。

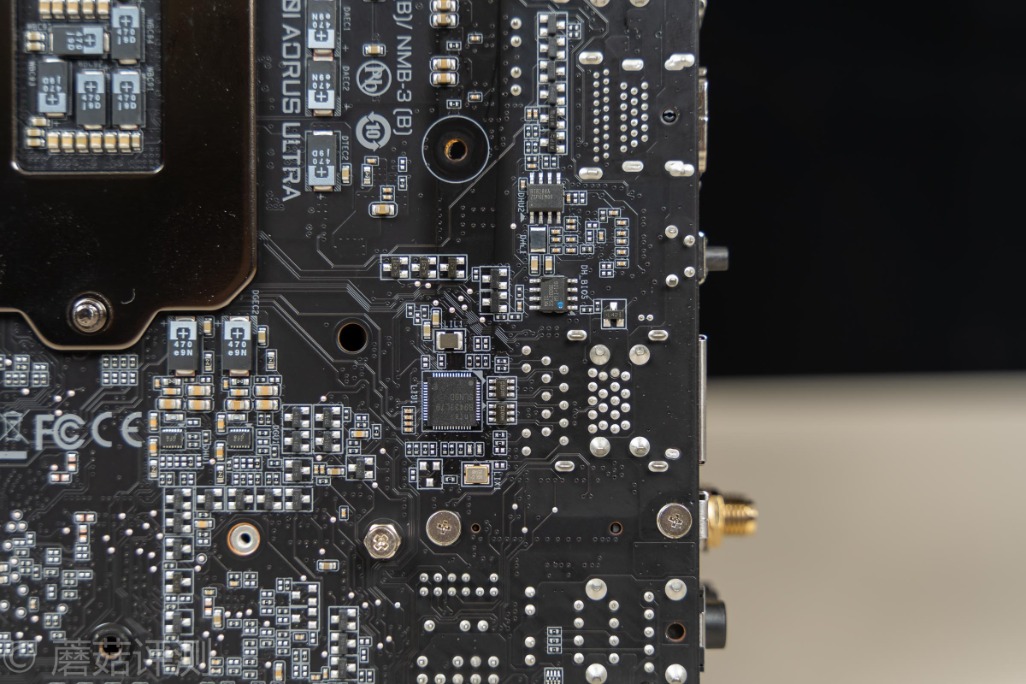

▼右側有一顆Intel的S9433L79，intel的2.5G Lan的主控芯片。

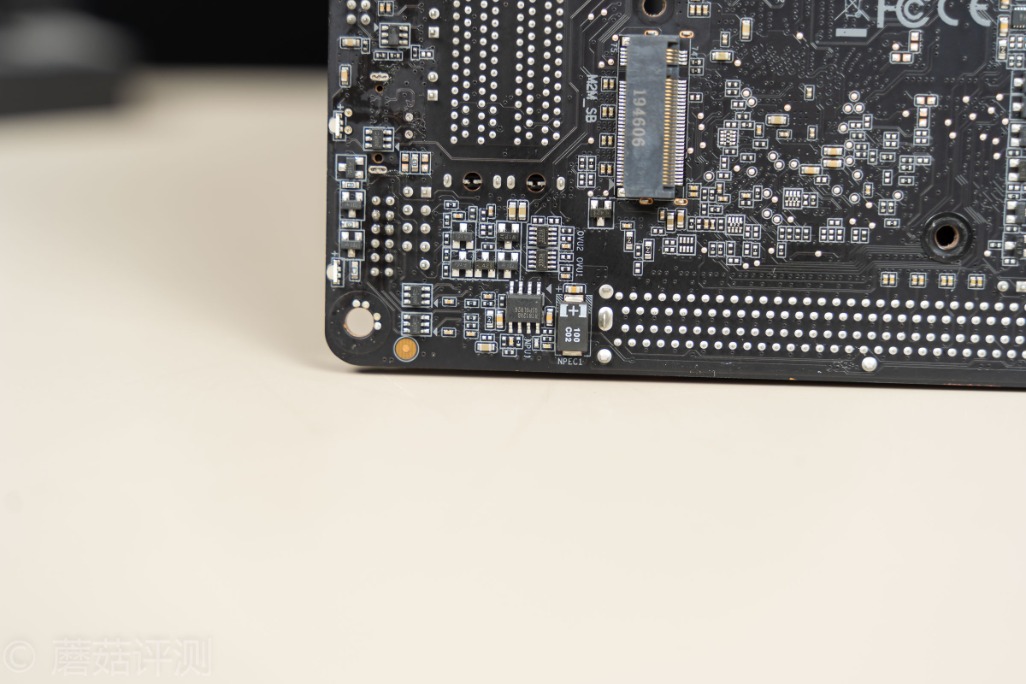

▼左下角有一顆RT8120D，應該是負責主板PCIe插槽部分的供電。

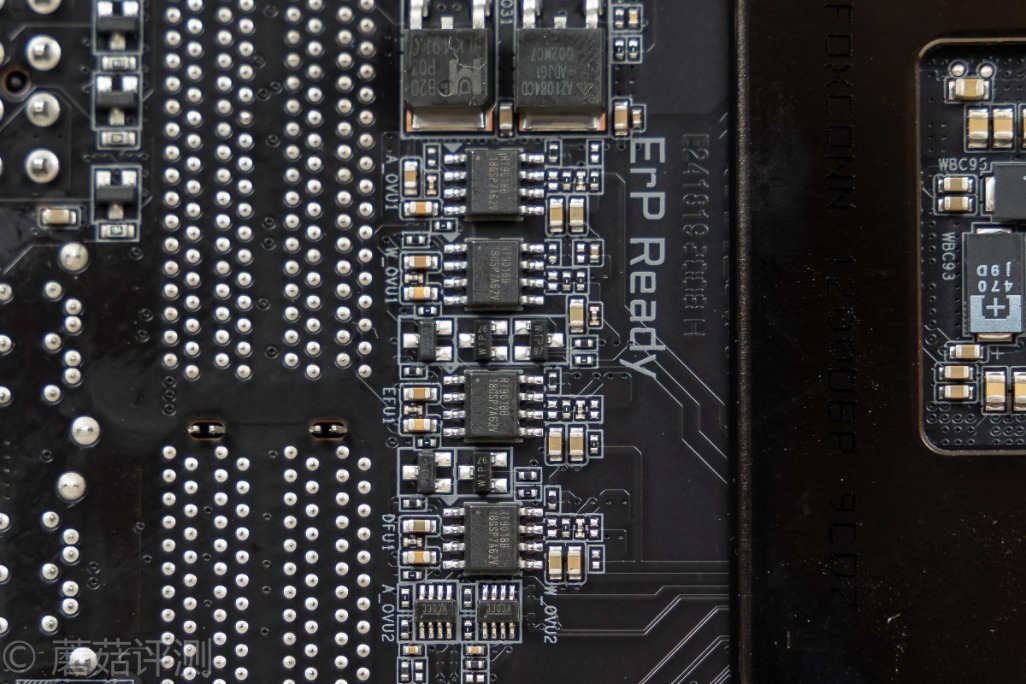

▼內存和處理器中間還有多顆芯片，這個很少見，蘑菇?jīng)]在其他主板上見過。

▼芯片絲印RT9018B，這四顆是超低壓降穩壓芯片，看走線，應該是負責處理器供電部分的穩壓工作，強化處理器的供電效果。

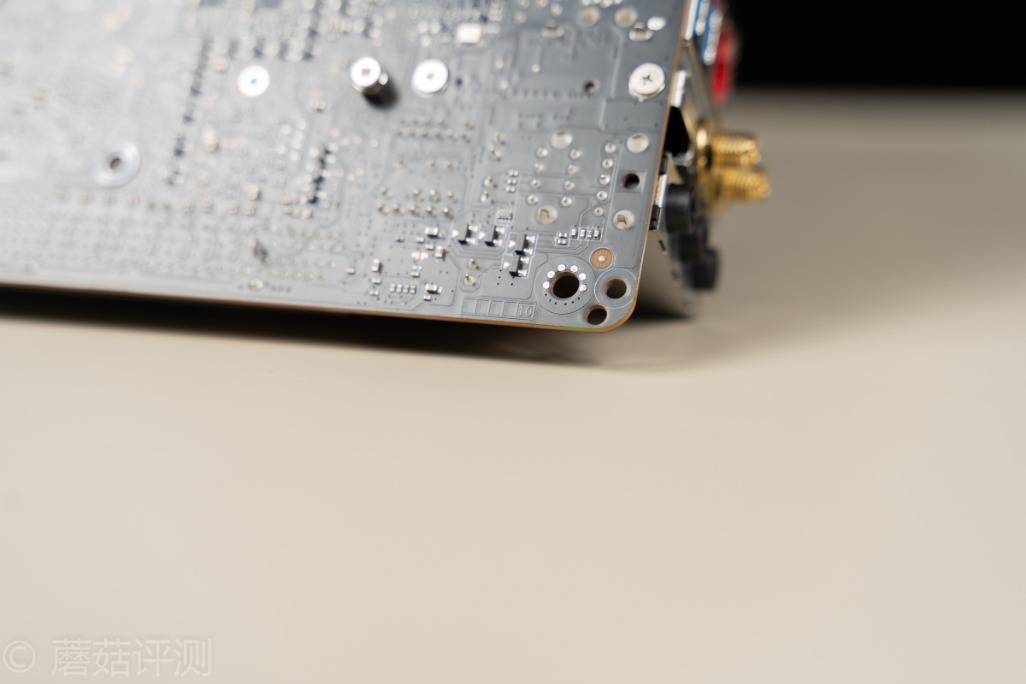

▼最后，集成度這么高的技嘉這塊Z490 ITX主板，PCB部分用了10層板，很給力！

五、技嘉（GIGABYTE）Z490I AORUS ULTRA 迷你雕主板 安裝

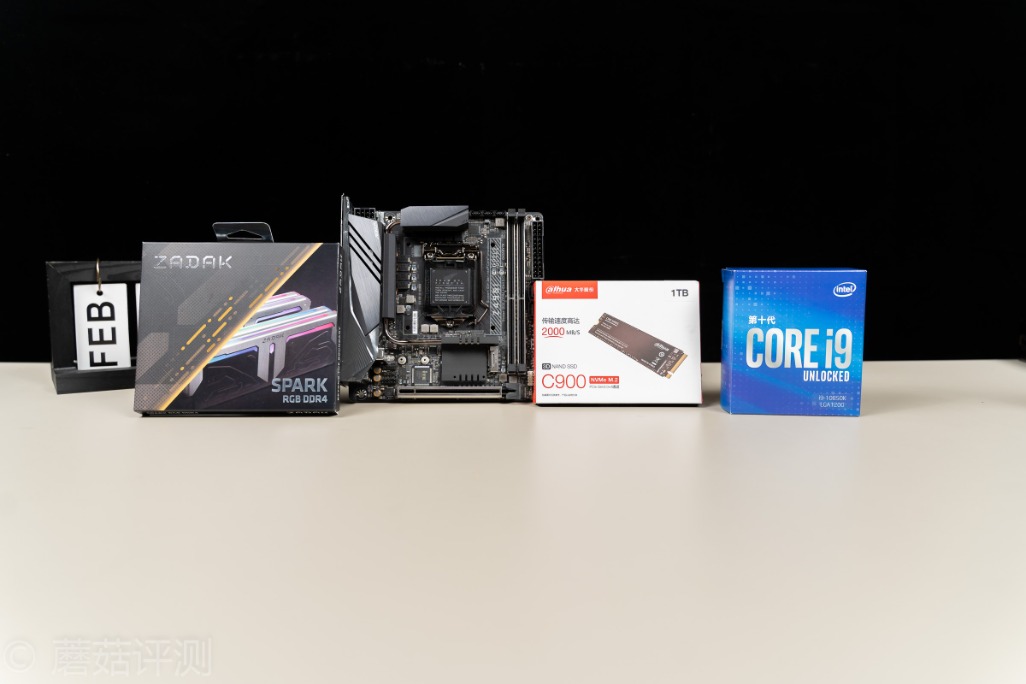

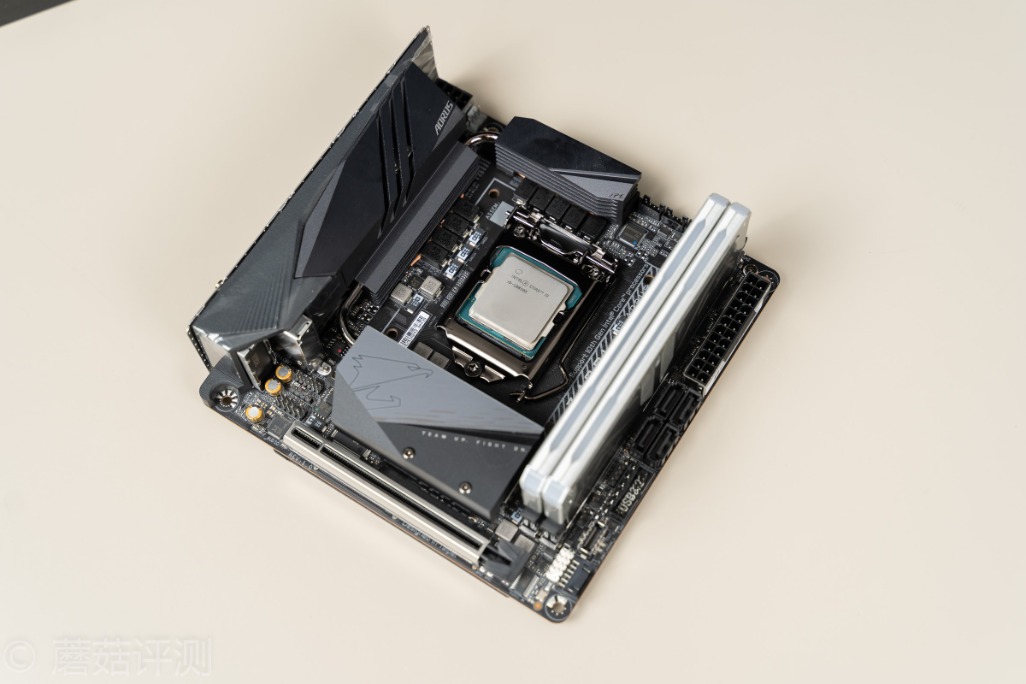

▼這里給這塊Z490 ITX主板搞了一套豪華的測試小伙伴，處理器是Intel的10850K，10核心20線程，內存是扎達克的SPARK，8G*2 3600Mhz，固態是大華的C900系列，容量1TB。

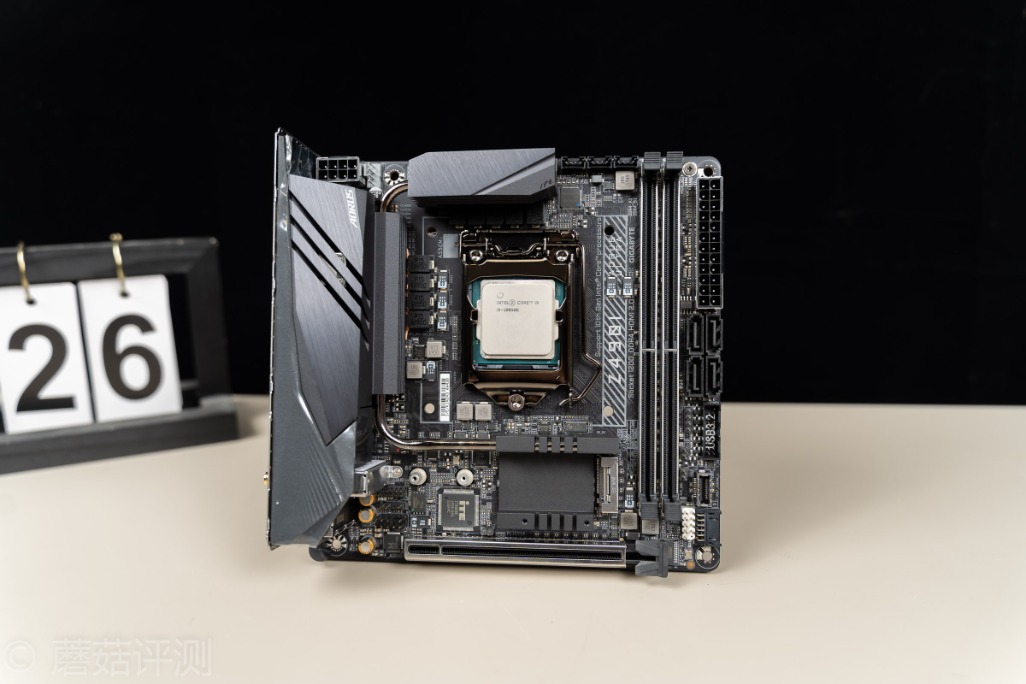

▼處理器的安裝很簡單，不過插座是熏黑處理的，看起來很有質感。

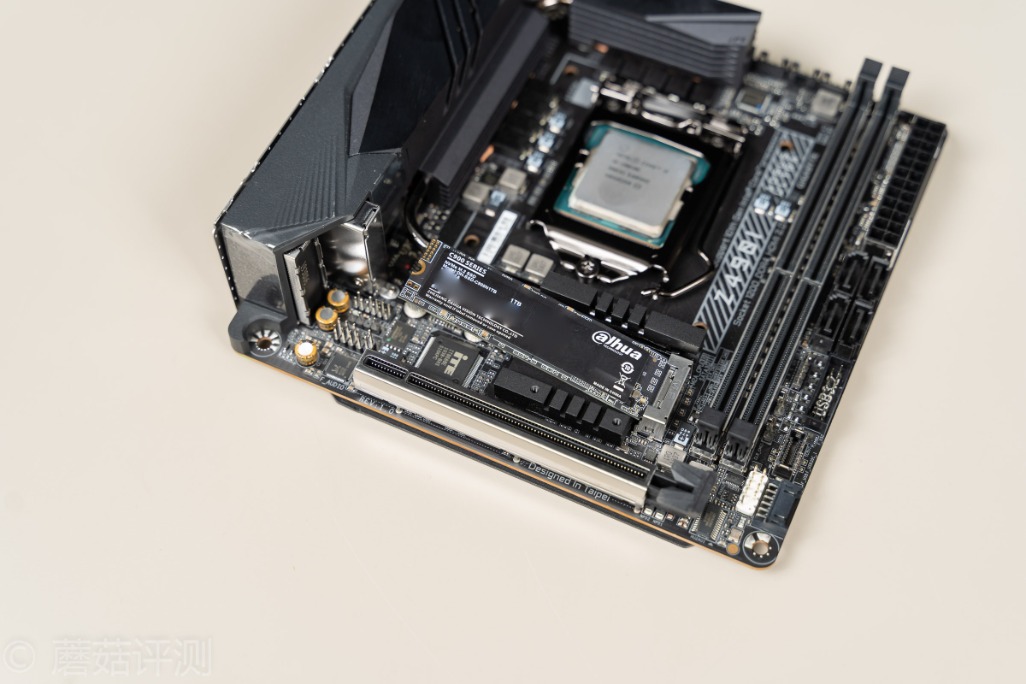

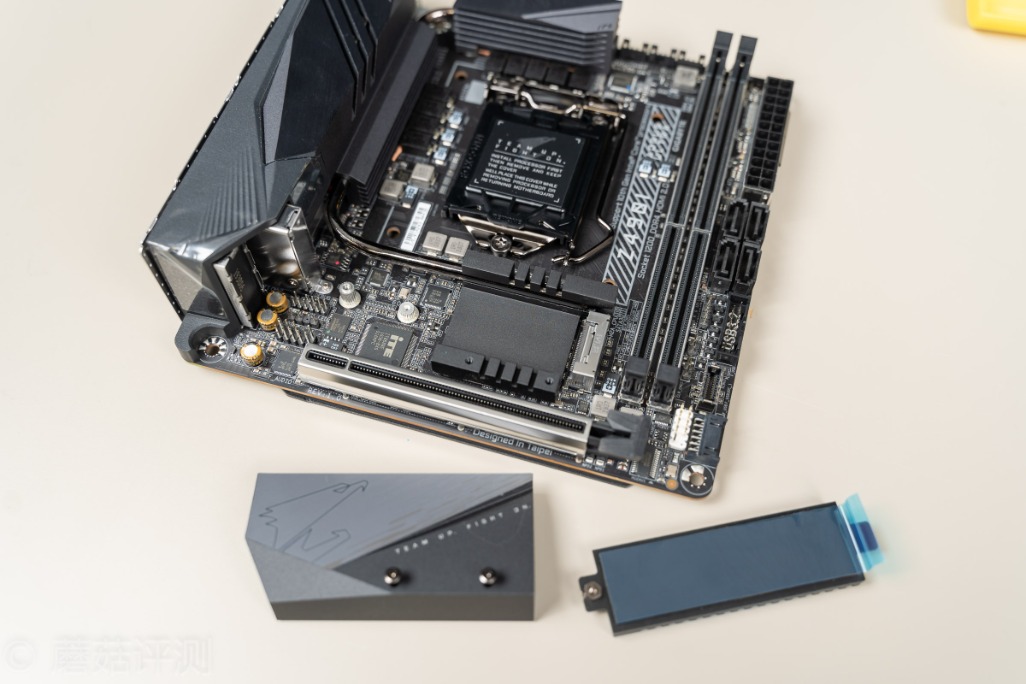

▼固態的安裝也很簡單，這里直接裝在處理器下面的m2插槽上。

▼固態裝好之后蓋上金屬散熱片。

▼內存的安裝更是簡單，直接插上就行。

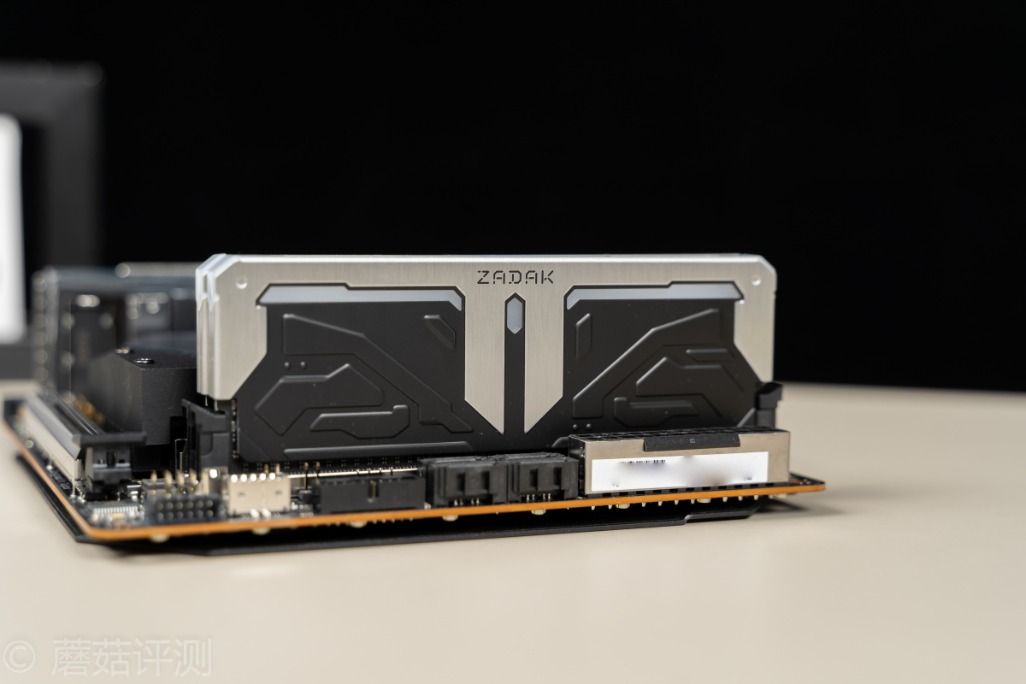

▼不過內存插槽很緊湊，不適合馬甲太夸張的內存。

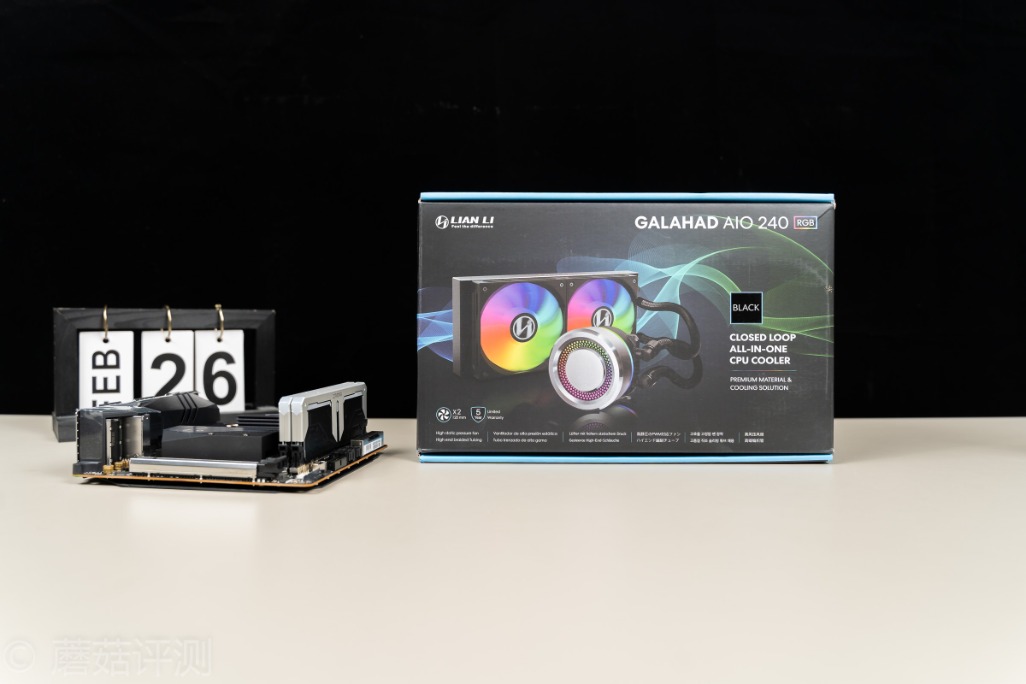

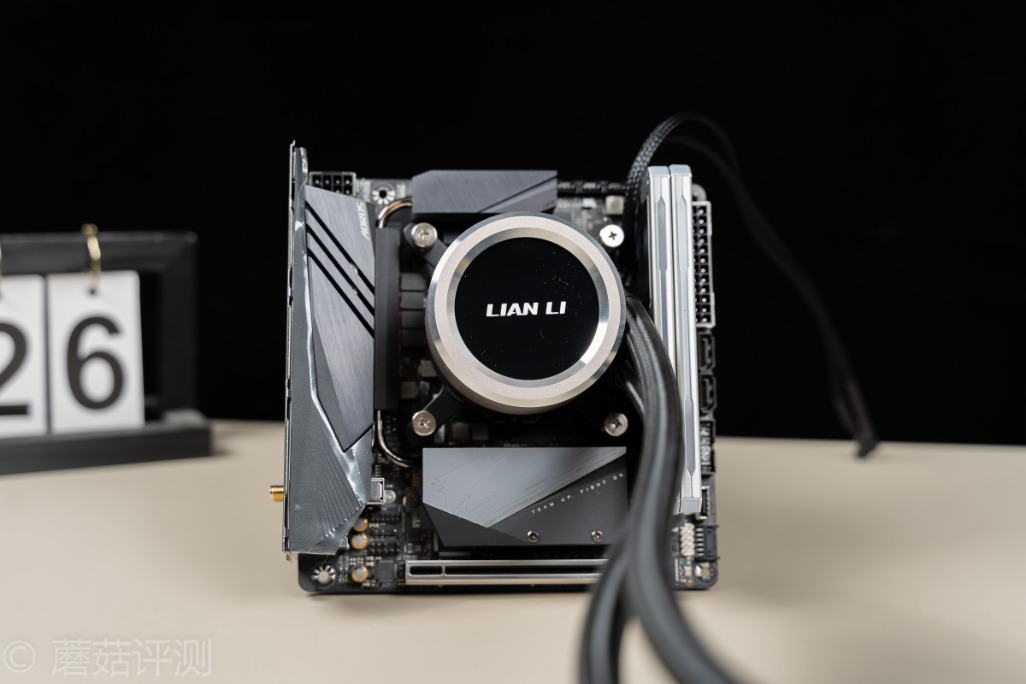

▼水冷這里選擇了聯力的240水冷，顏值很高。

▼這個冷頭，熄屏的時候也很漂亮。

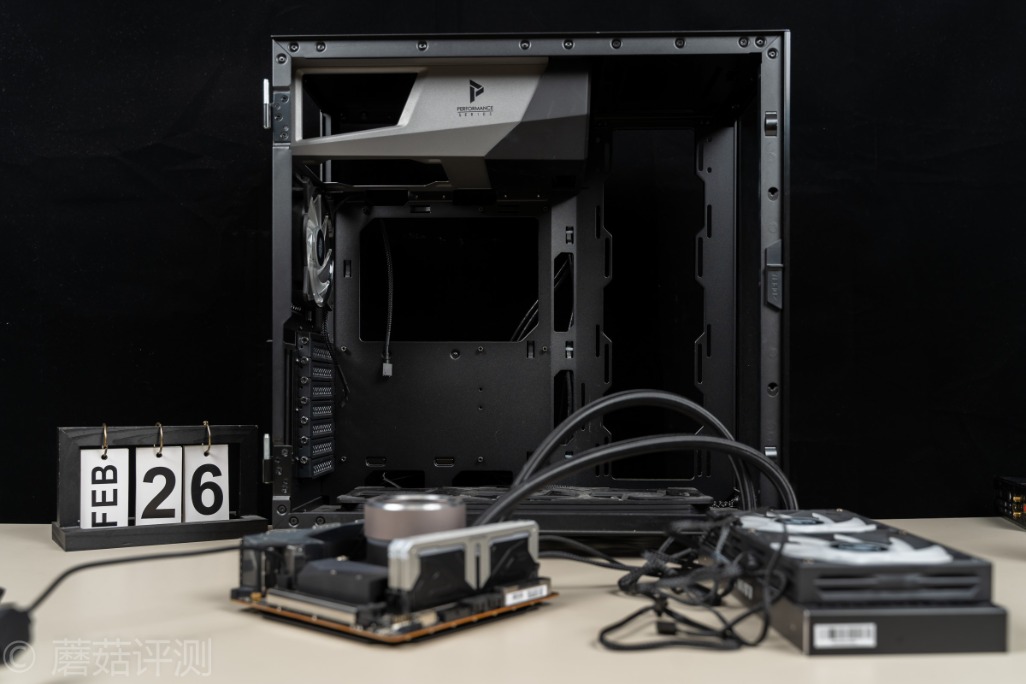

▼接著將裝好處理器、內存、固態的主板塞進機箱里，這里選擇蘑菇的常規測試機箱，安鈦克的冰鉆P120。

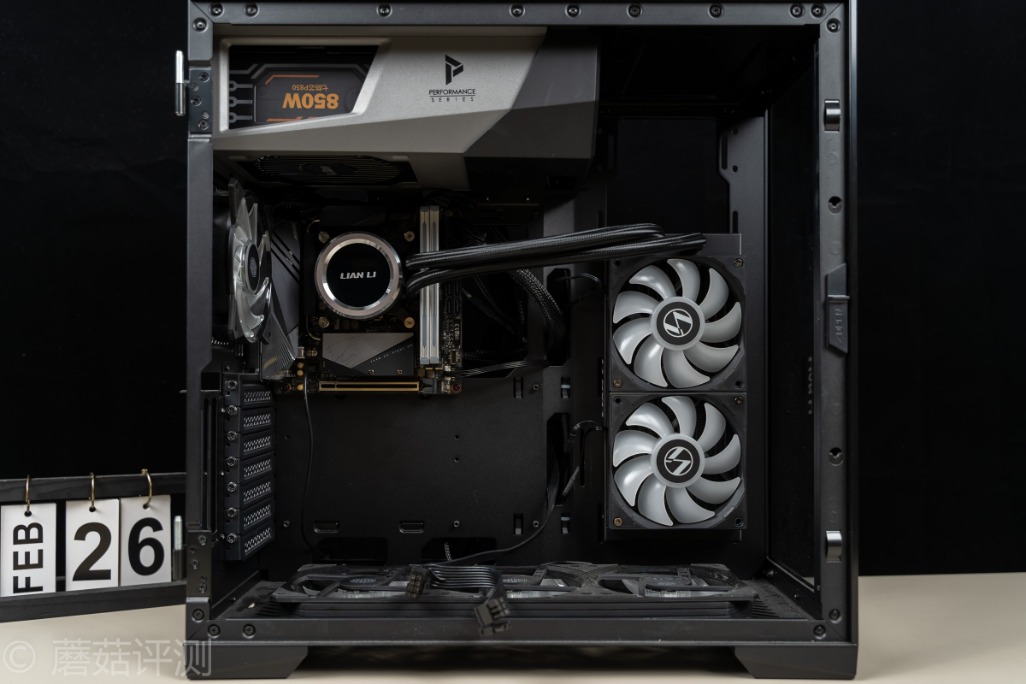

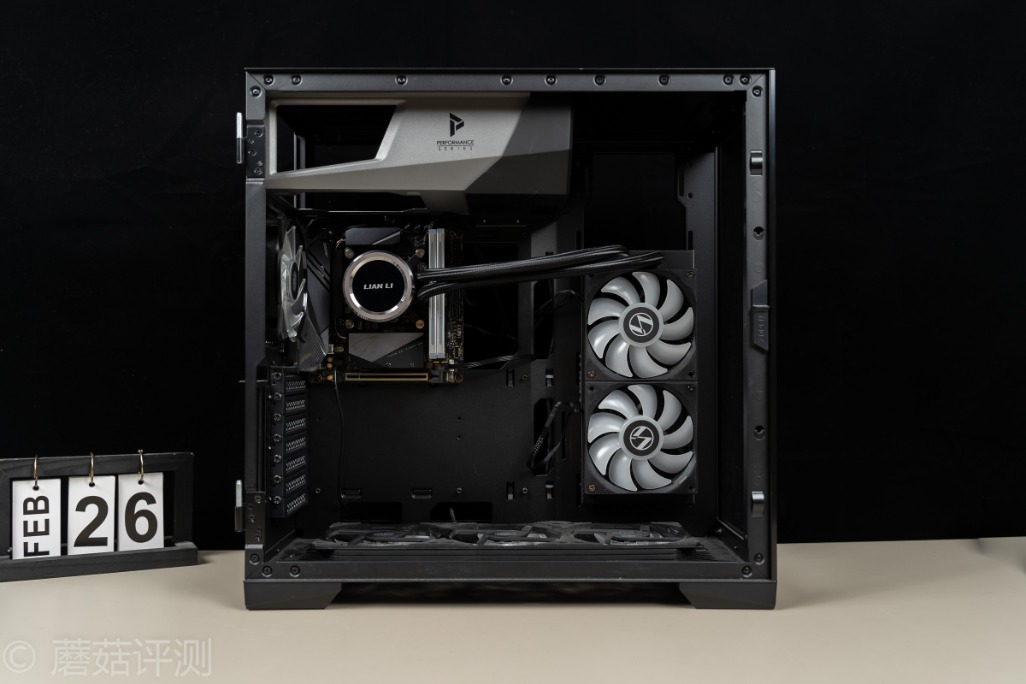

▼裝好之后的效果，看起來還不錯。

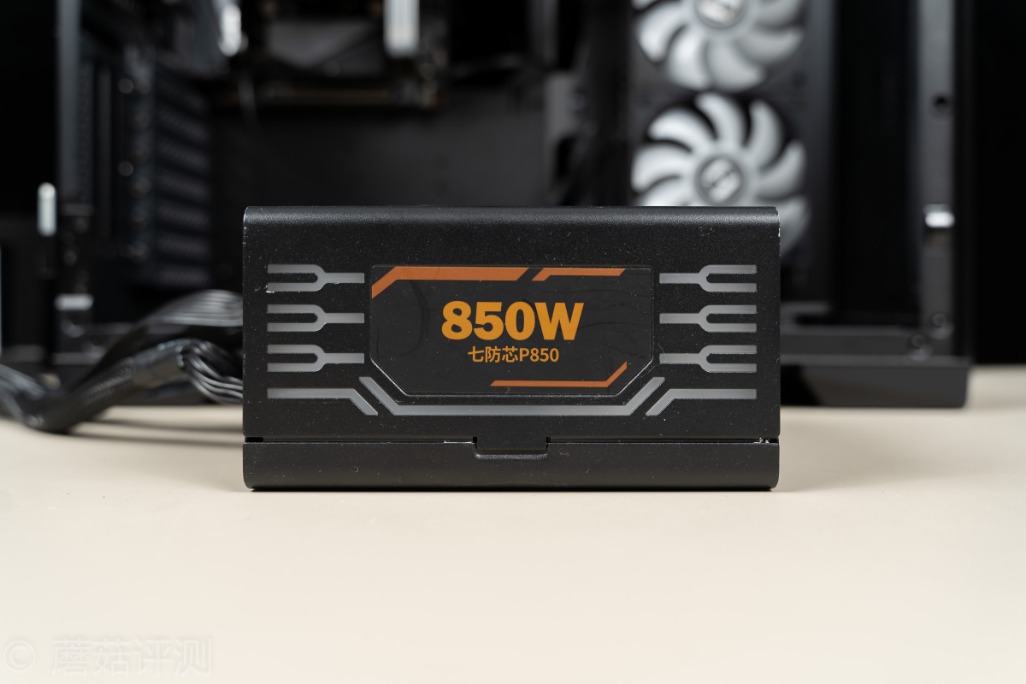

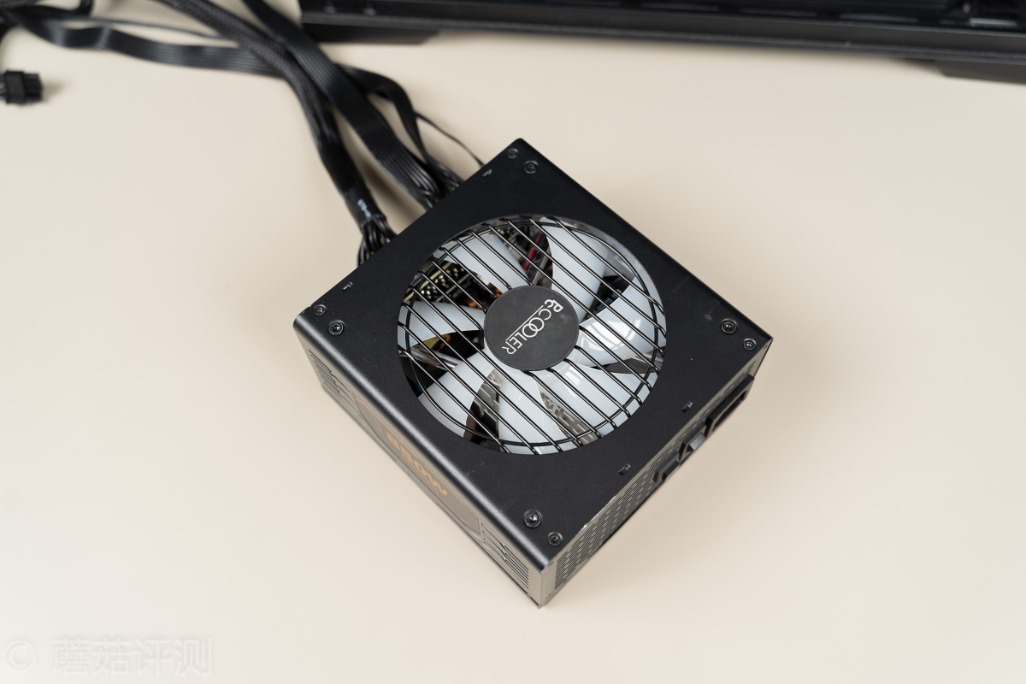

▼電源選擇超頻三的七防芯電源，850W金牌全模組電源。

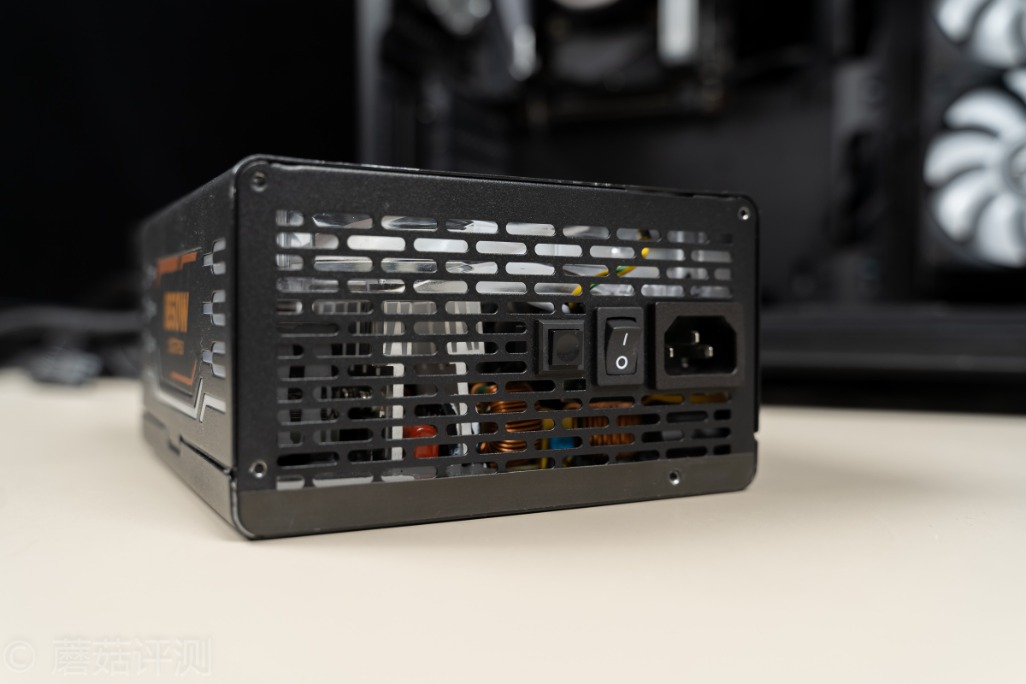

▼電源的尾部還有電源風扇模式選擇按鈕，可以選擇不同的電源風扇工作模式，靜音或溫控。

▼電源的散熱風扇是乳白色的，支持RGB燈效，可以主板同步。

▼安裝好電源，并將各個部分的供電線都插好。

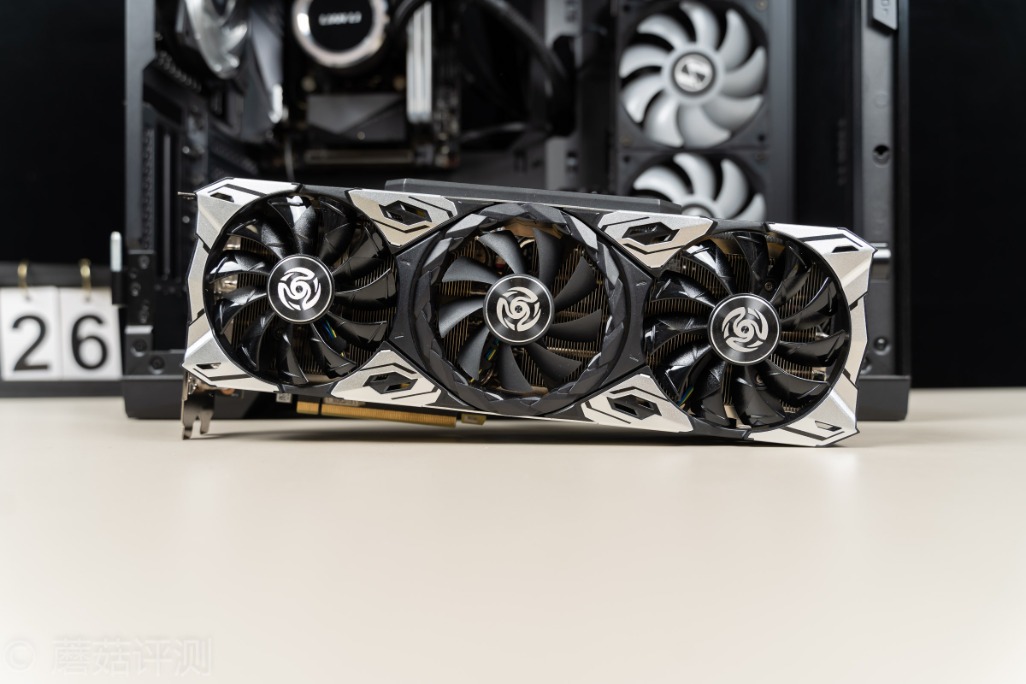

▼接著安裝顯卡，索泰的RTX3080天啟，顯卡的外觀非常漂亮，顏值很高。

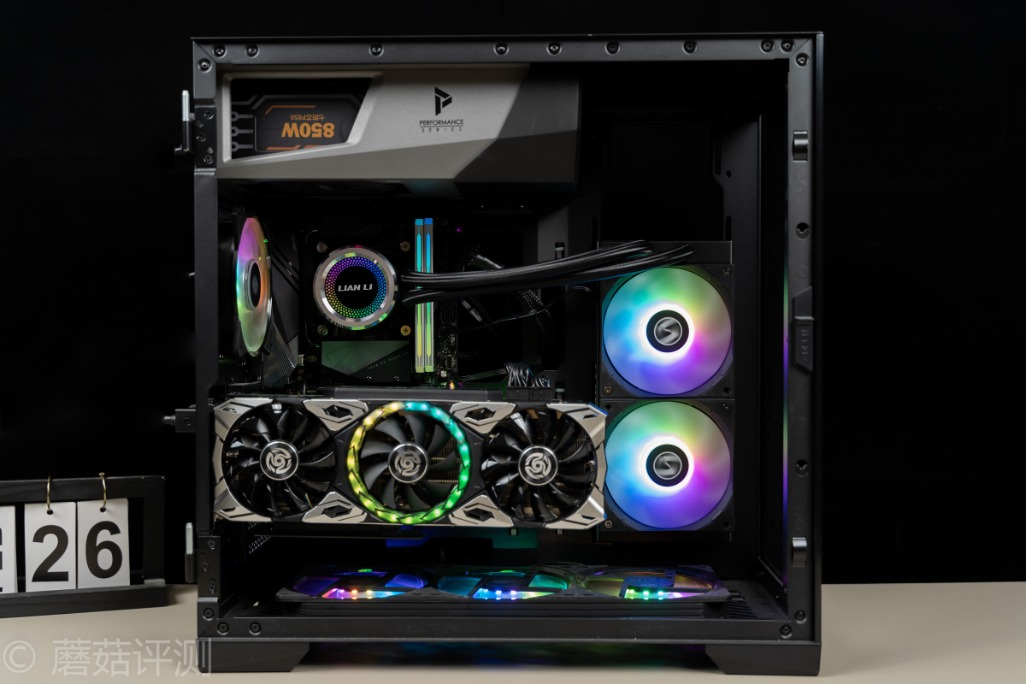

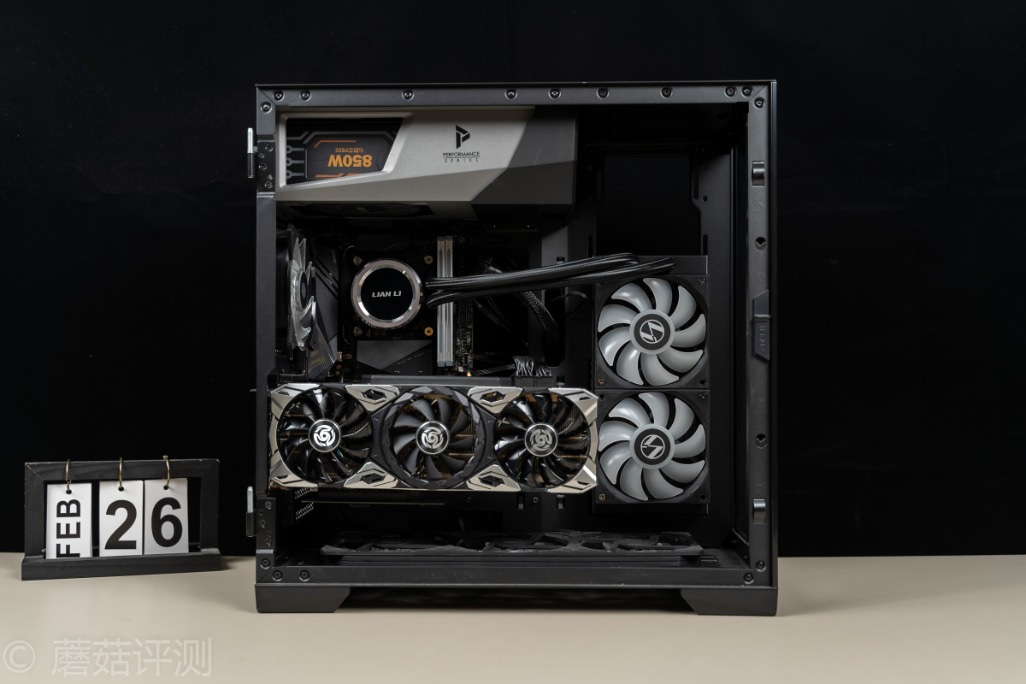

▼安鈦克的冰鉆P120機箱支持顯卡豎裝，完美！

▼開機，一次點亮，完美！

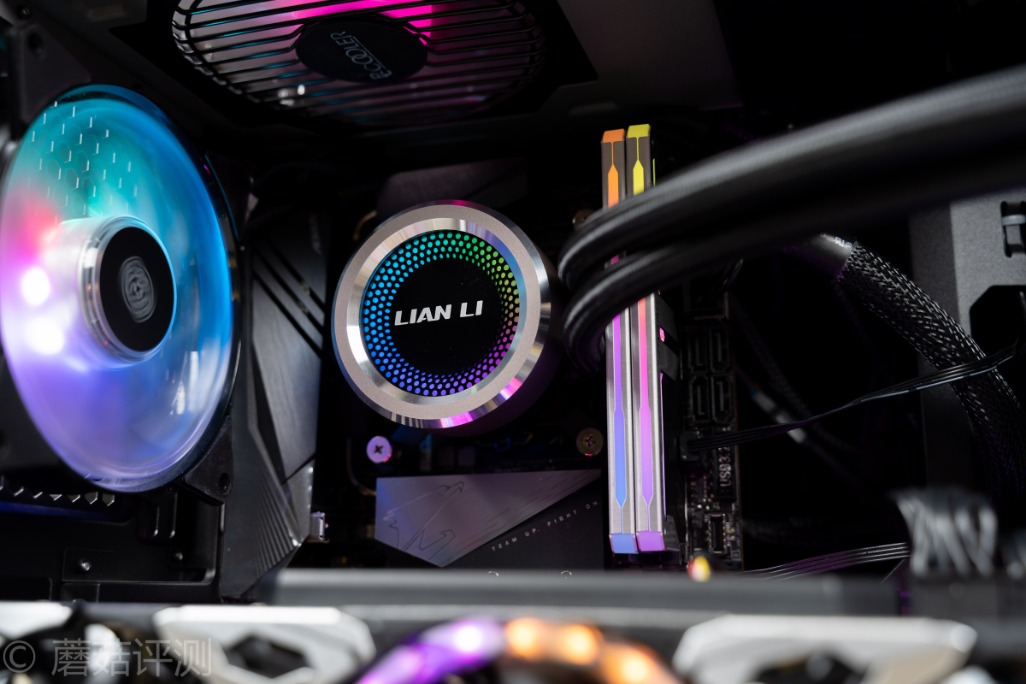

▼聯力的水冷頭，亮起來之后特別漂亮。

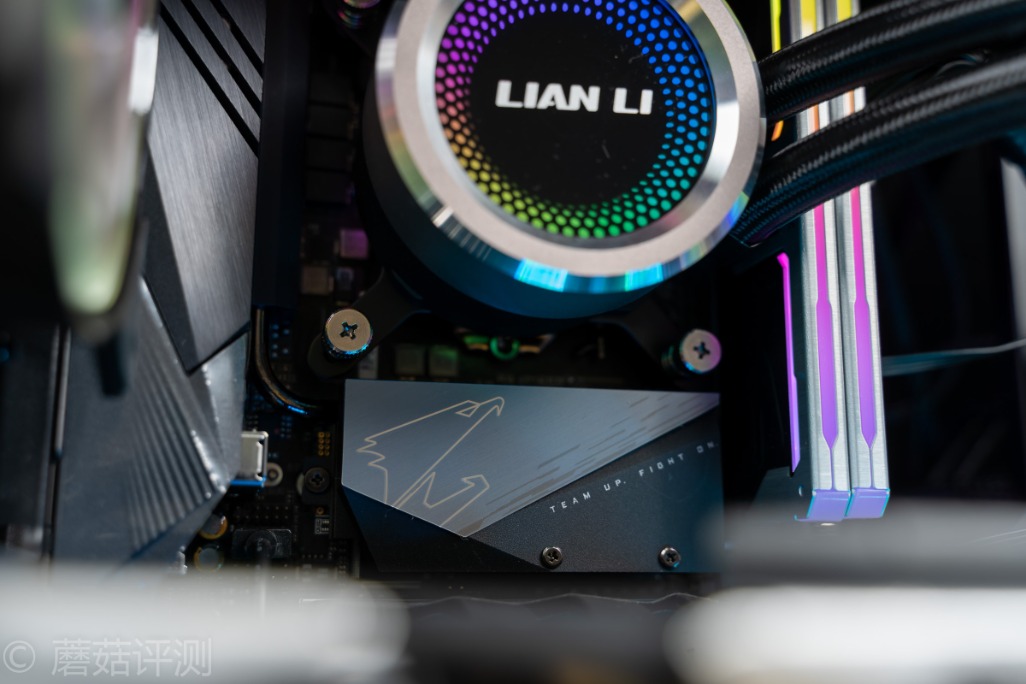

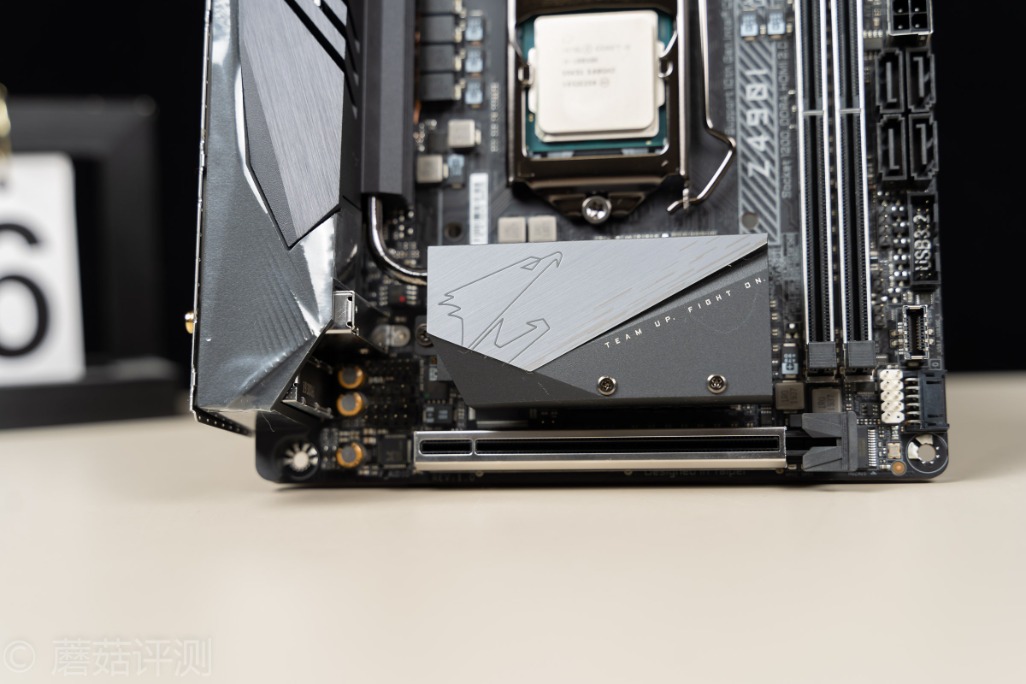

▼主板上M2部分的技嘉大雕LOGO也很贊，完美。

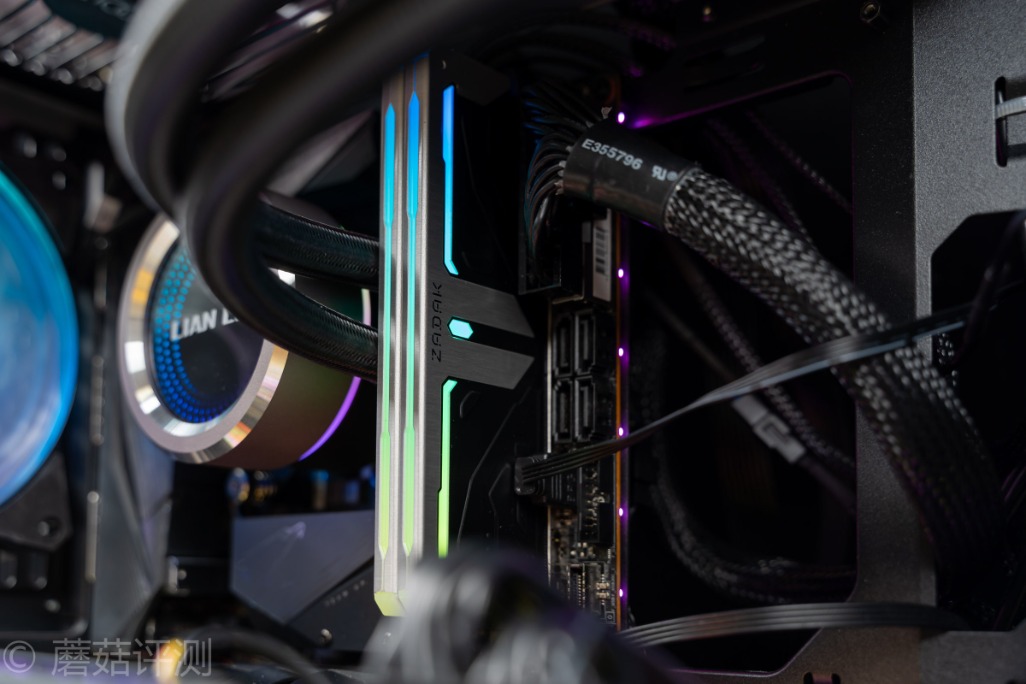

▼內存部分，馬甲也有鋁合金材質，搭配多段式的RGB，效果很棒。

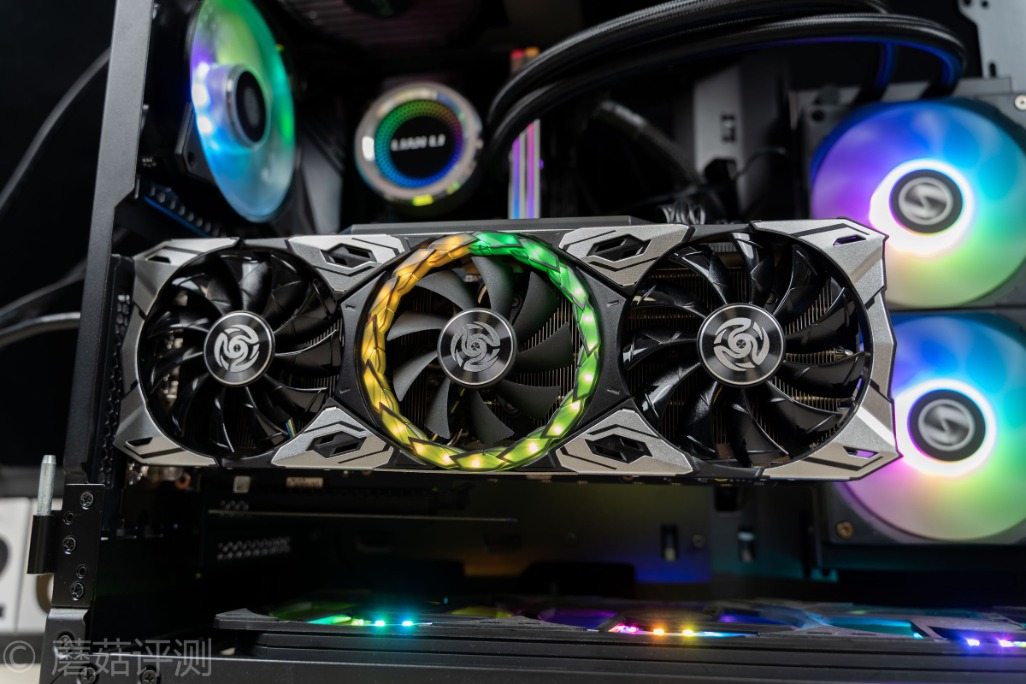

▼顯卡部分，中間的風扇四周有幻彩的RGB燈效，搭配合適的造型設計，有點夢幻。

六、技嘉（GIGABYTE）Z490I AORUS ULTRA 迷你雕主板 測試

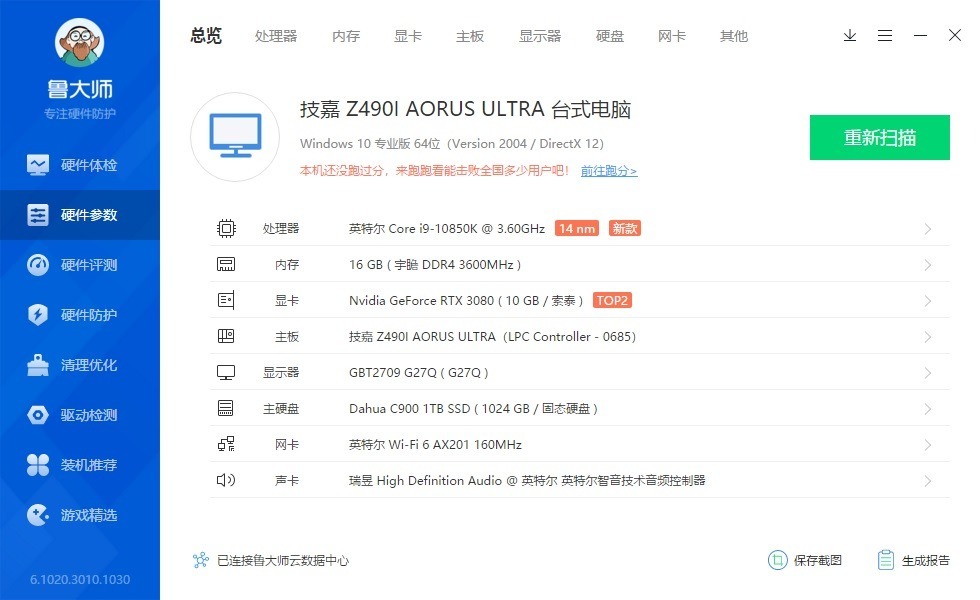

▼整機配置一覽，處理器是10850K，內存是扎達克的SPARK，8G*2 3600Mhz，固態是大華的C900系列，容量1TB。

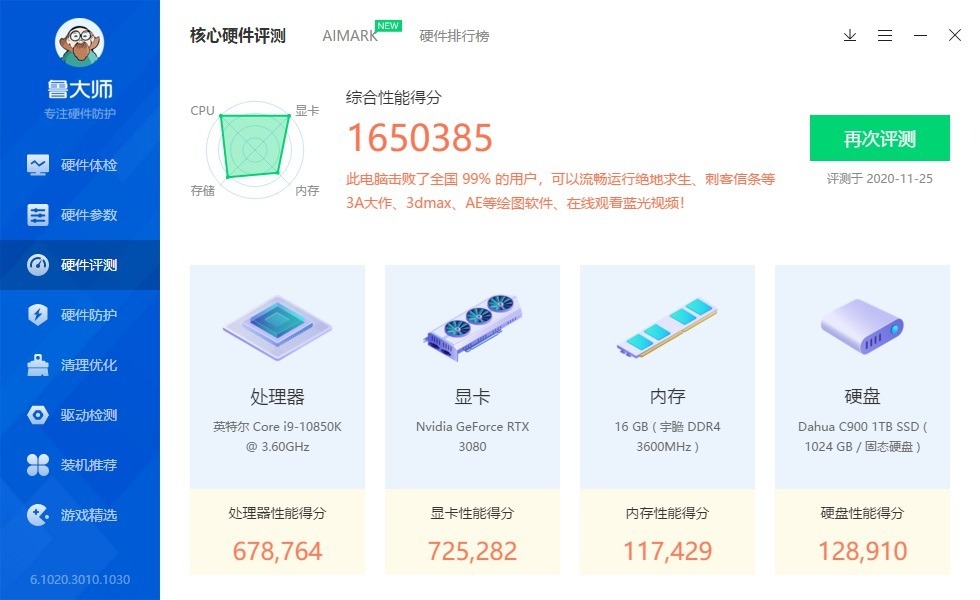

▼簡單跑個測試，整機分165W，處理器67.8W，顯卡72.5W，內存11.7W，固態12.8W。

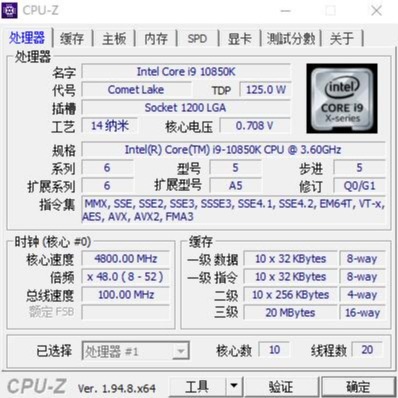

▼處理器是10850K，10核心20線程。

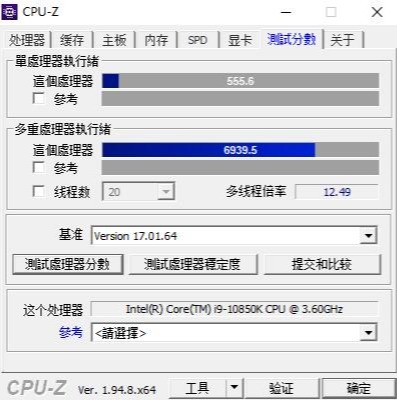

▼簡單跑個分，單核555.6、多核6939.5，這個成績，有點高啊。

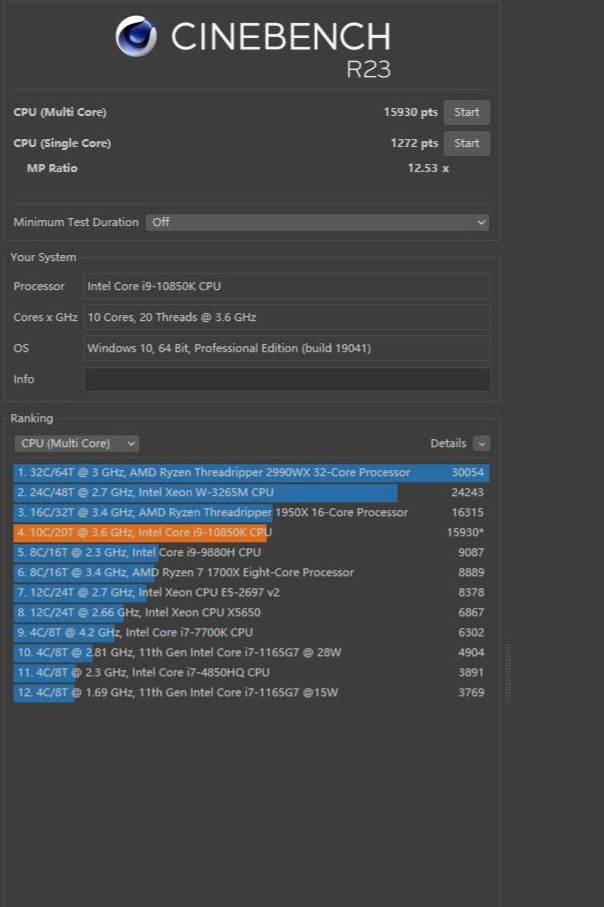

▼跑一波R23，熟悉的R20沒了，變成了R23。單核1272、多核15930。

▼日常待機，處理器溫度34℃，核心溫度在31℃左右波動。

▼室溫在22℃左右，待機，供電部分的溫度在38℃左右。

▼簡單跑CPU-Z的壓力測試，處理器溫度69℃，核心溫度68℃左右，處理器功耗176W。

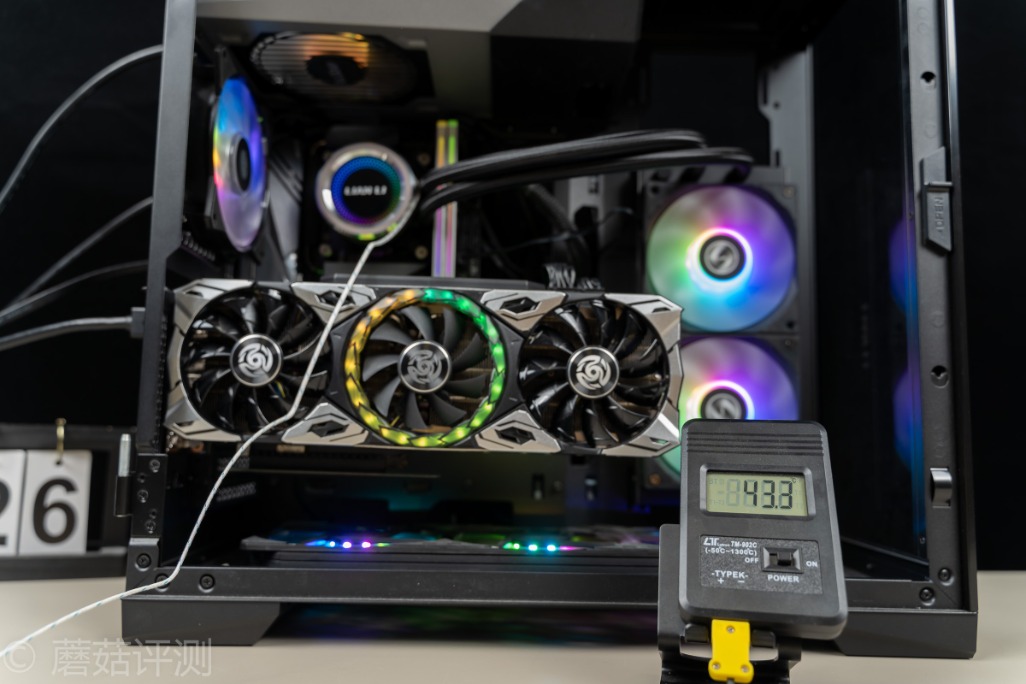

▼主板供電溫度在43.3℃，供電溫度表現不錯。

▼默頻單烤FPU，處理器溫度84℃，核心溫度80℃左右，全核睿頻4.8G，處理器功耗242W左右。

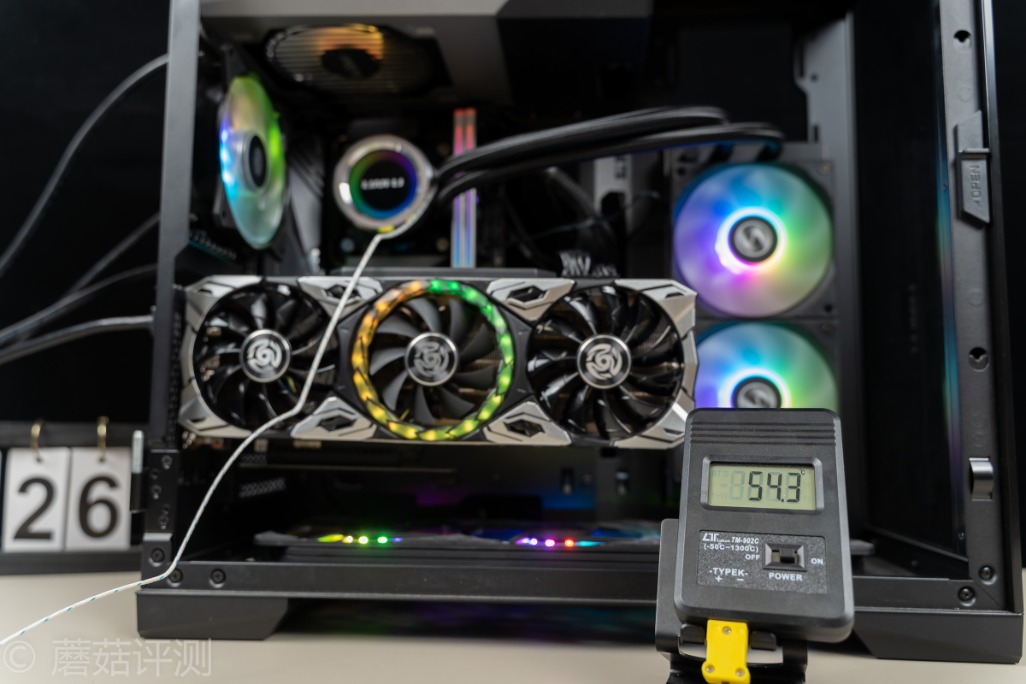

▼主板供電部分溫度54.3℃，整體溫度表現還行，電源輸入端功耗已經去到了340W左右。

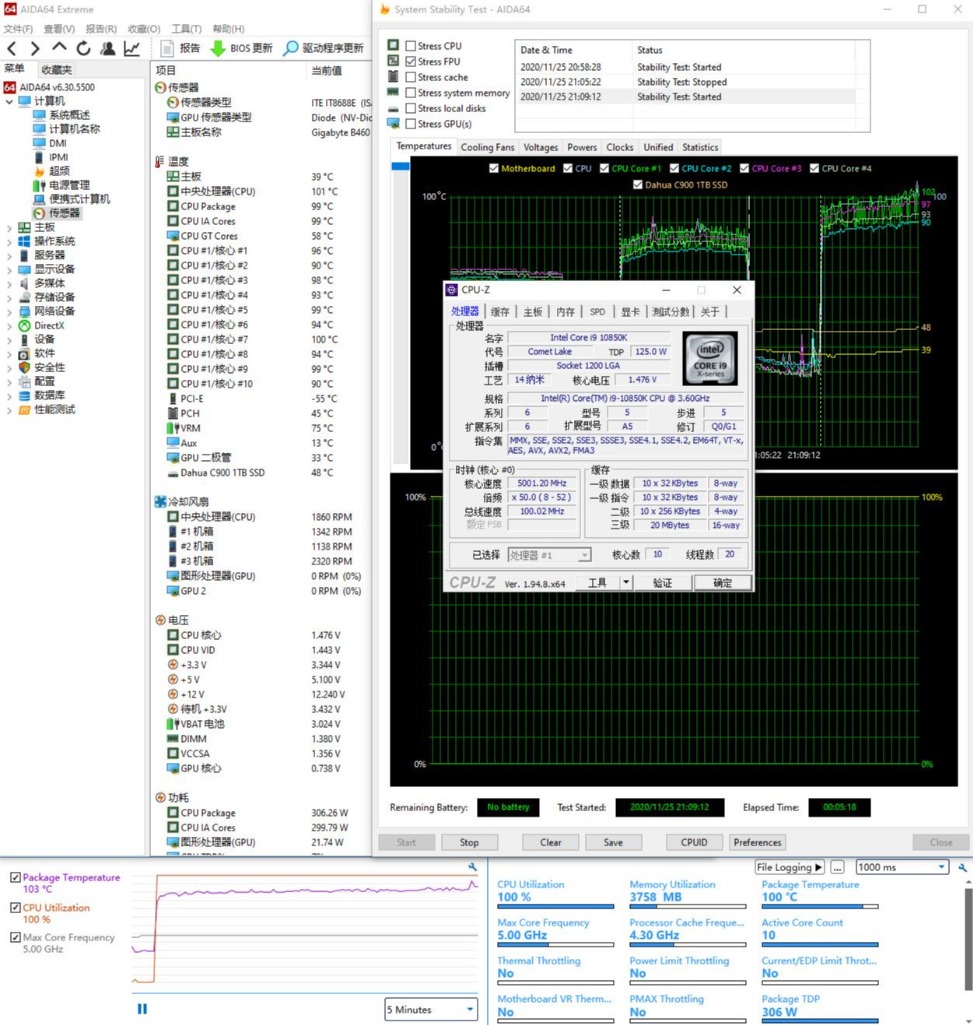

▼接著超頻，將10850K的主頻拉到全核5G，單烤FPU。處理器溫度101℃，核心溫度93℃左右，處理器全核5G，功耗306W。

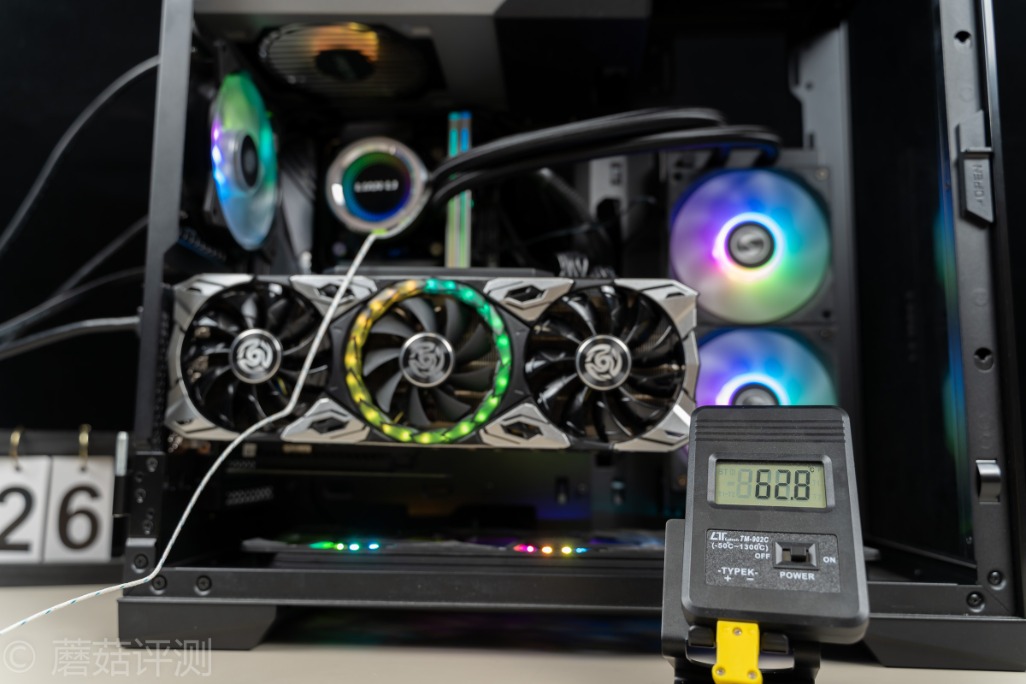

▼主板供電部分溫度62.8℃，整體表現還不錯。這個時候的電源輸入端功耗在410W左右。

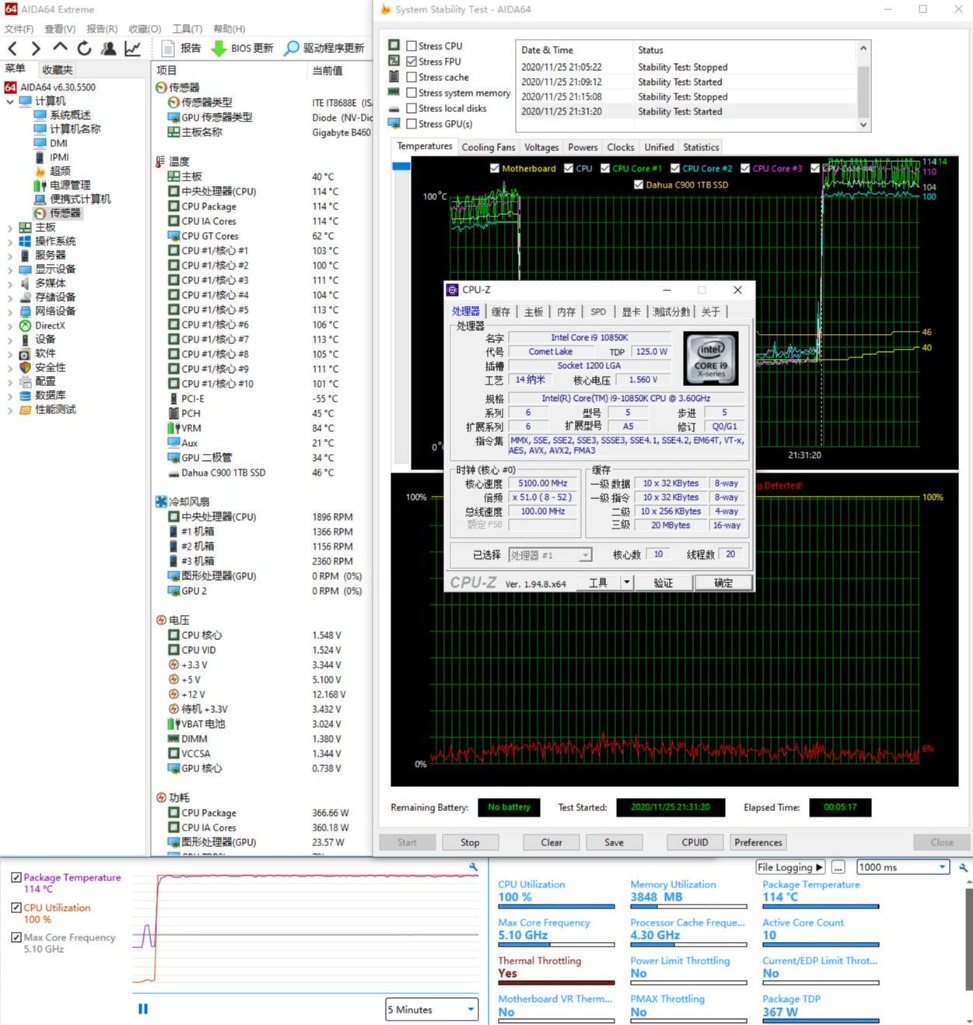

▼最后將10850K的全核主頻拉到5.1G，處理器溫度接近上限的115℃，但是沒降頻，全核依然5.1G，處理器功耗367W。

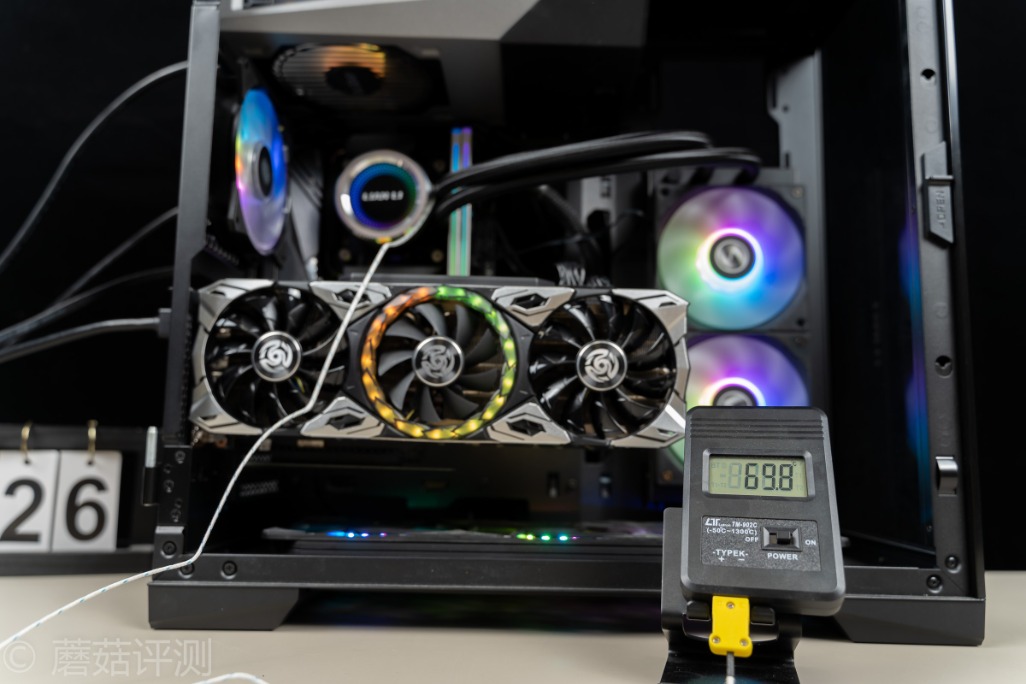

▼供電部分的溫度穩定在69.8℃，沒超過70℃。電源輸入端的功耗在490W左右，很可怕了。技嘉這塊Z490I主板的供電部分還是非常不錯的，8顆90A的DrMos，日常應付intel的消費級旗艦處理器應該是沒啥問題了，10850K這種體質差一點的處理器都可以輕松搞定，10900K這種體質好一點的，功耗應該更低一些，更加沒問題。

七、技嘉（GIGABYTE）Z490I AORUS ULTRA 迷你雕主板 Bios介紹

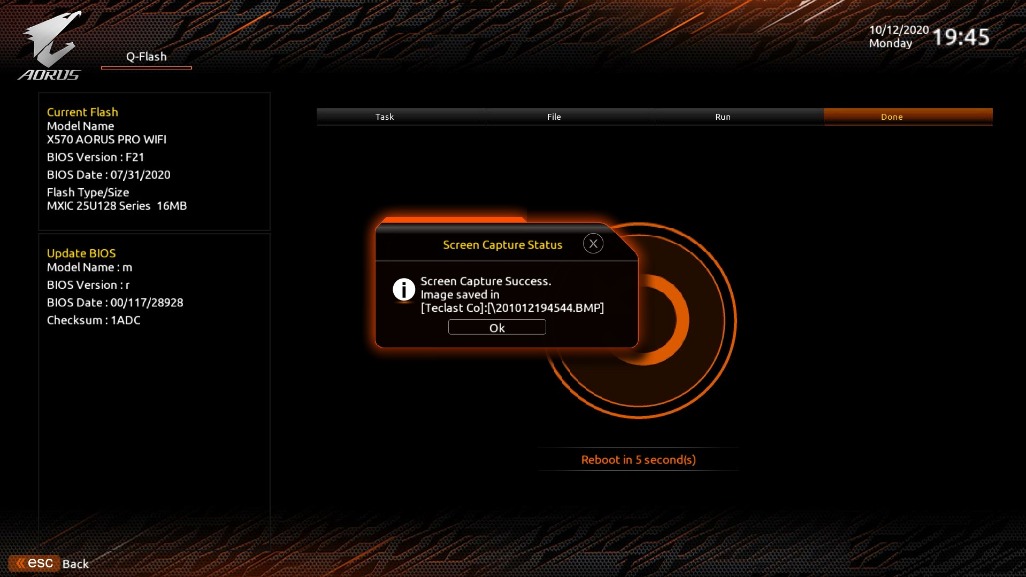

▼蘑菇算是一個技嘉的老粉絲，有多年技嘉主板Bios的使用經驗。因?yàn)槟⒐奖容^看中主板用料，而技嘉的主板用料一直很不錯，價格還非常給力，所以蘑菇比較喜歡購買技嘉的主板。對于技嘉的Bios，蘑菇也是多年用過來的，可以看到技嘉在Bios上進步巨大。蘑菇主要用微星和技嘉的主板，在bios的使用感受偏好上，蘑菇感覺技嘉的會更好用一下，微星的Bios在內存超頻方面會更方便。另外，技嘉的主板支持截圖功能，插上一個U盤就可以輕松保存截圖。

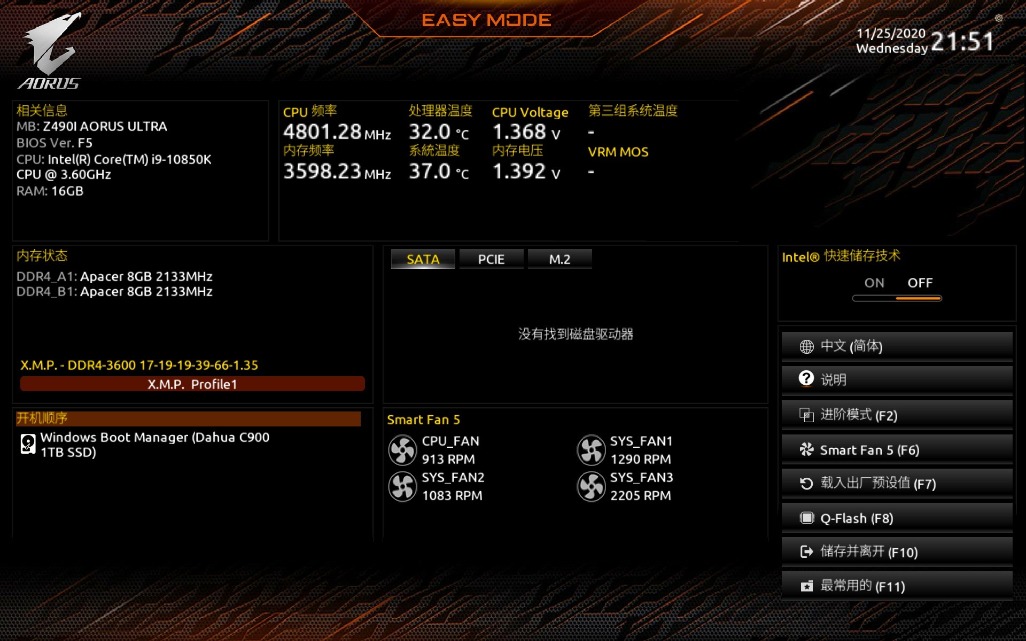

▼首先是簡單模式，上部是硬件配置和溫度、頻率等信息，中間的左側可以設置內存的XMP，中部可以查看插在各個接口上的硬件，下半部分可以查看系統和風扇部分，右下角是一些功能鍵介紹。很清晰，對普通用戶來說，進入簡單模式打開XMP功能，就足夠了。

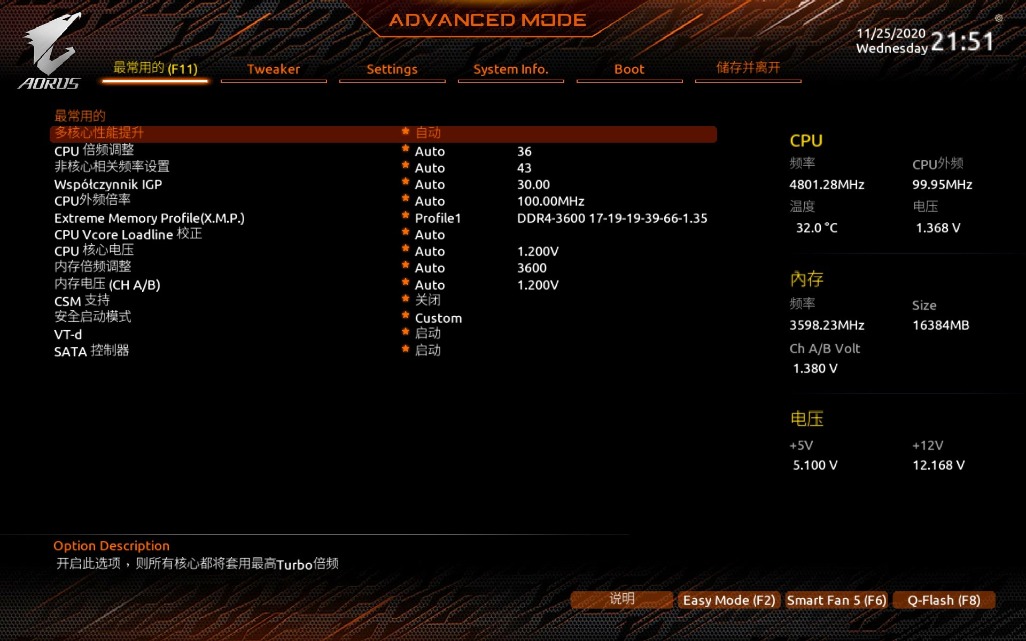

▼高級功能部分，技嘉會有一個常用選項，可以在這里找到常用的CPU主頻、電壓，內存頻率、電壓設置，快速進行超頻設置，很方便。

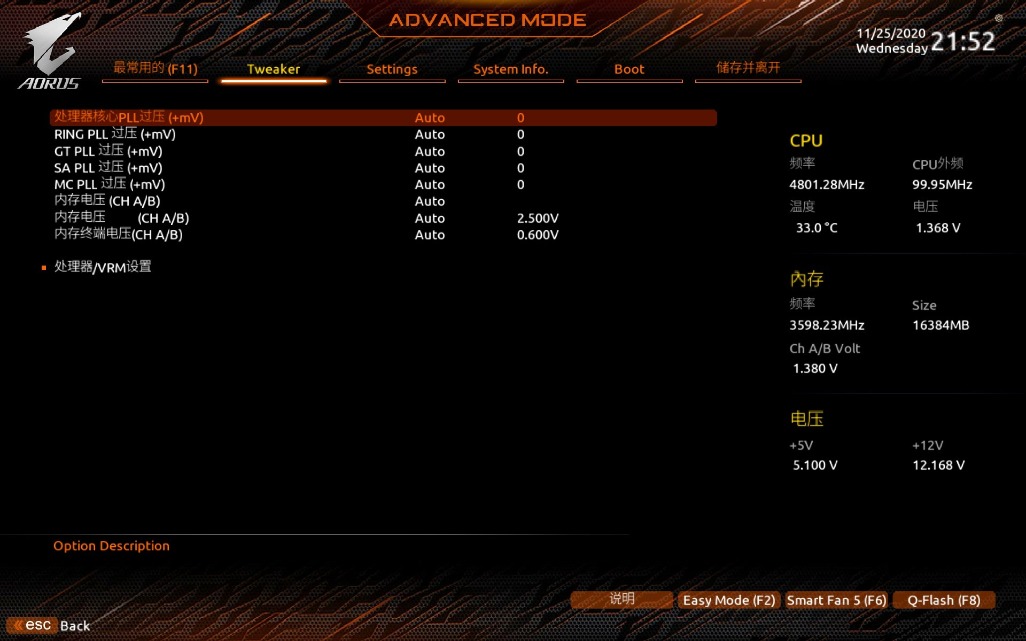

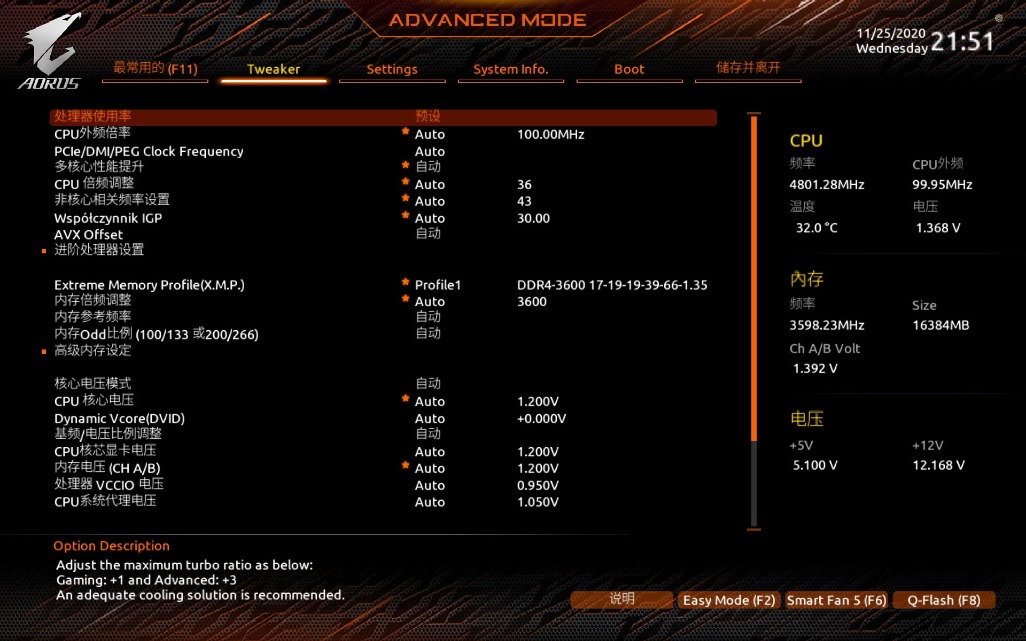

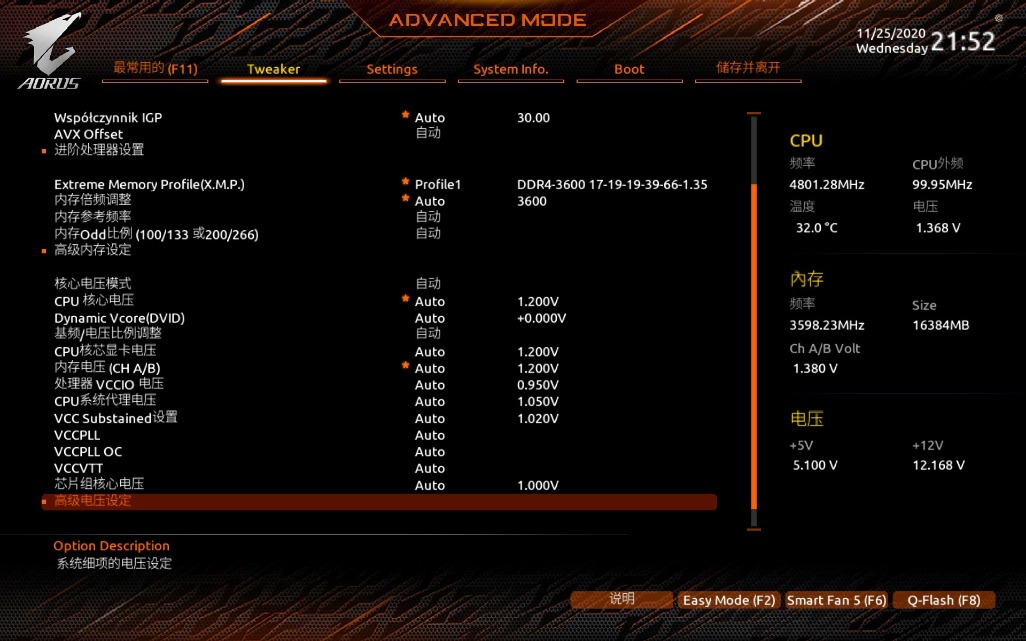

▼接著是Tweaker頁面，系統優化界面。蘑菇認為技嘉的主板bios很有邏輯性，習慣了之后會非常好用。設置部分主要分為三塊，最上面是處理器超頻選項，最下面一個是高級處理器超頻選項。中間是內存超頻設置選項，最下面同樣是高級內存設定選項。最下面是統一的電壓設置部分，包括處理器電壓、內存電壓等等。

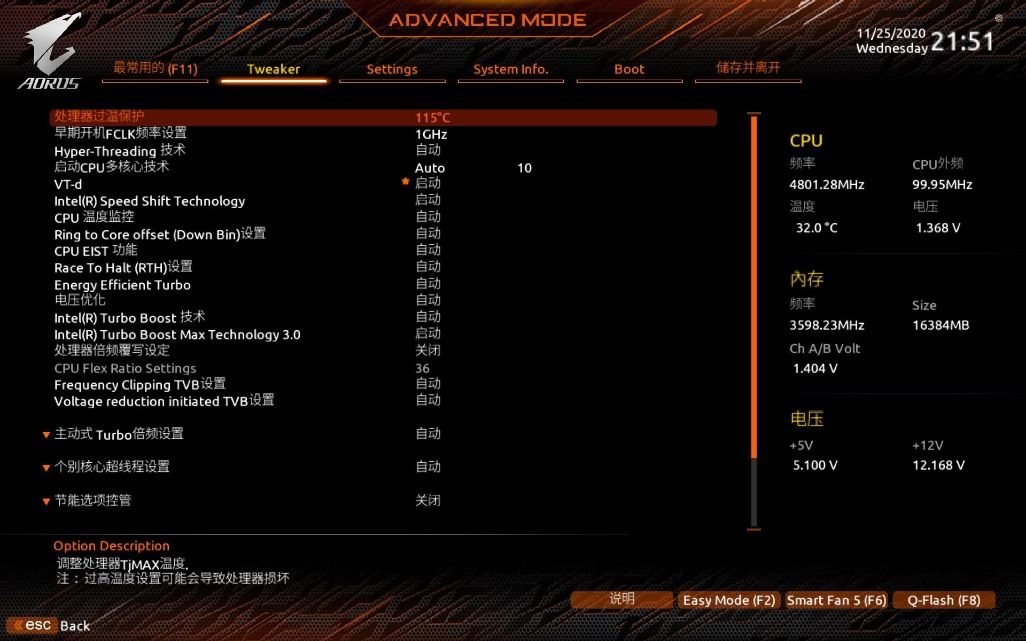

高級處理器超頻選項里有處理器相關的全部設置，另外在節能模式選項部分，技嘉貼心的將其收納到“節能選項控管”頁面里了，可以方面的進行打開和關閉。對于超頻玩家，直接一鍵關閉就OK了。從這個選項，就可以看出技嘉設計師的一點思路，就是幫你“分門別類”，而不是普通的平鋪。

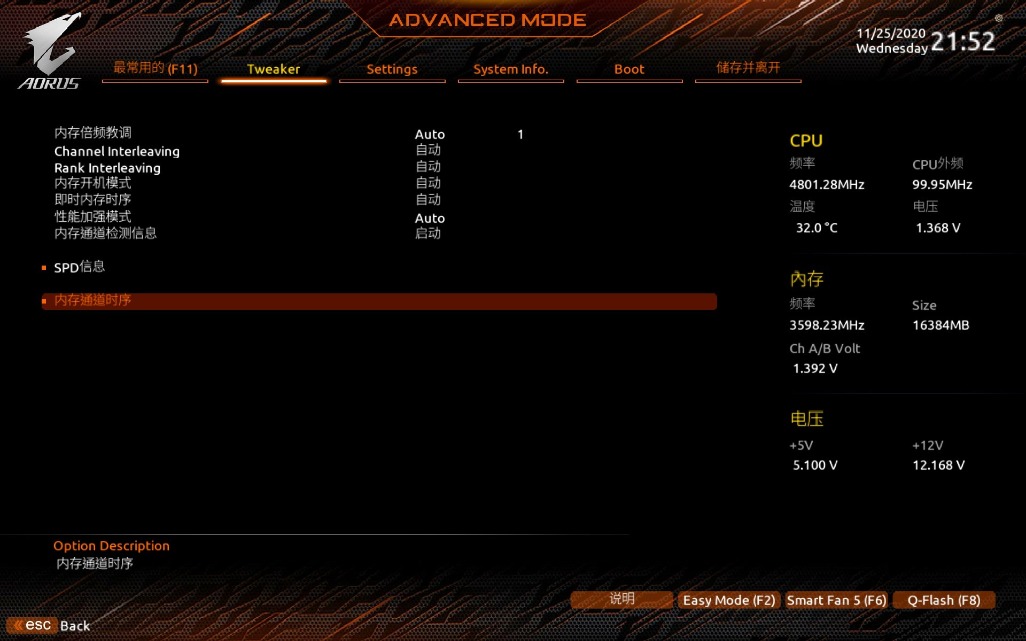

▼內存超頻的高級設置部分，設置內存的頻率、開機模式、性能模式等。

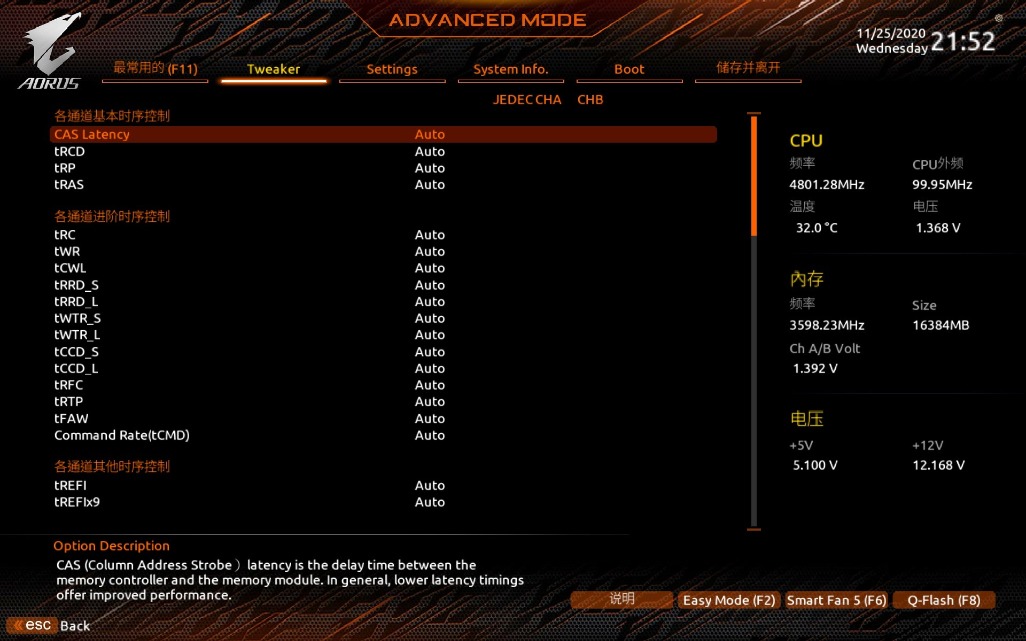

▼最下面是調節時序的，各種小參都在里面，可以方便的調節。

▼電壓部分的最下面是電壓調節的高級選項，上面都是一些比較常規的電壓調節選項。

▼高級電壓調節選項部分，可以調節各種電壓。

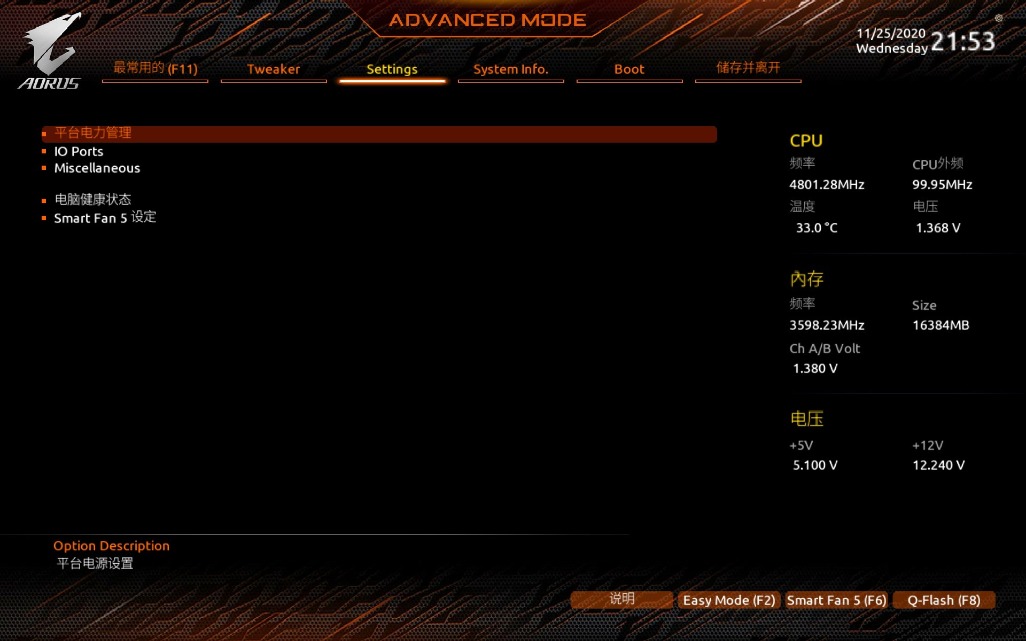

▼接著是各種設置，常規的設置。

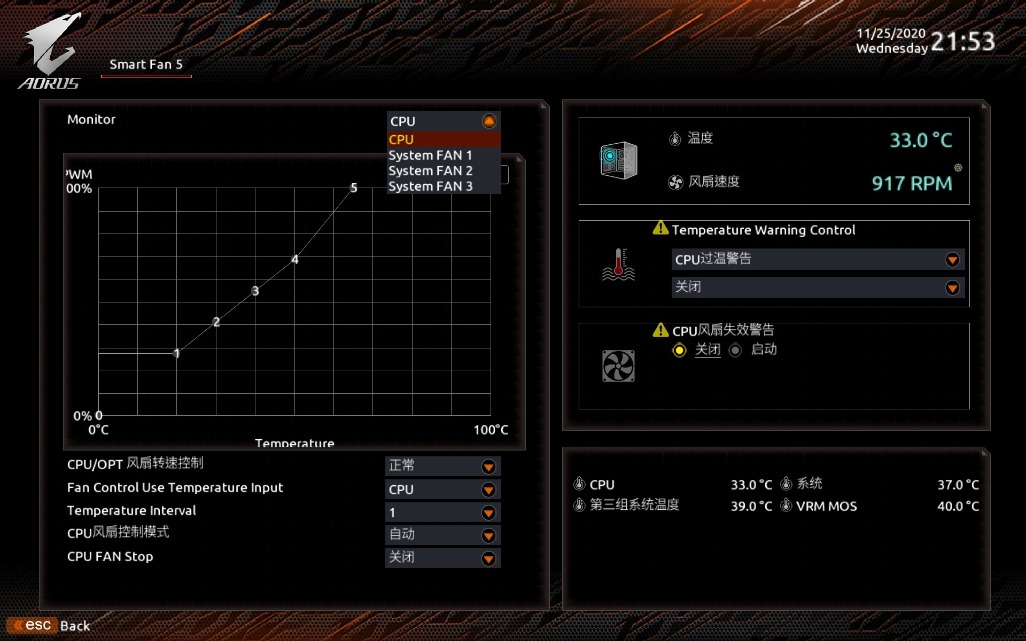

▼其中Smart Fan是蘑菇比較常用的功能，主板上的所有風扇接口都可以在這設置，風扇轉速和溫度的曲線也可以在這設置，很方便。并且可以設置風扇停轉功能，在溫度表現出色的環境下，進一步降低機箱內部的噪音。

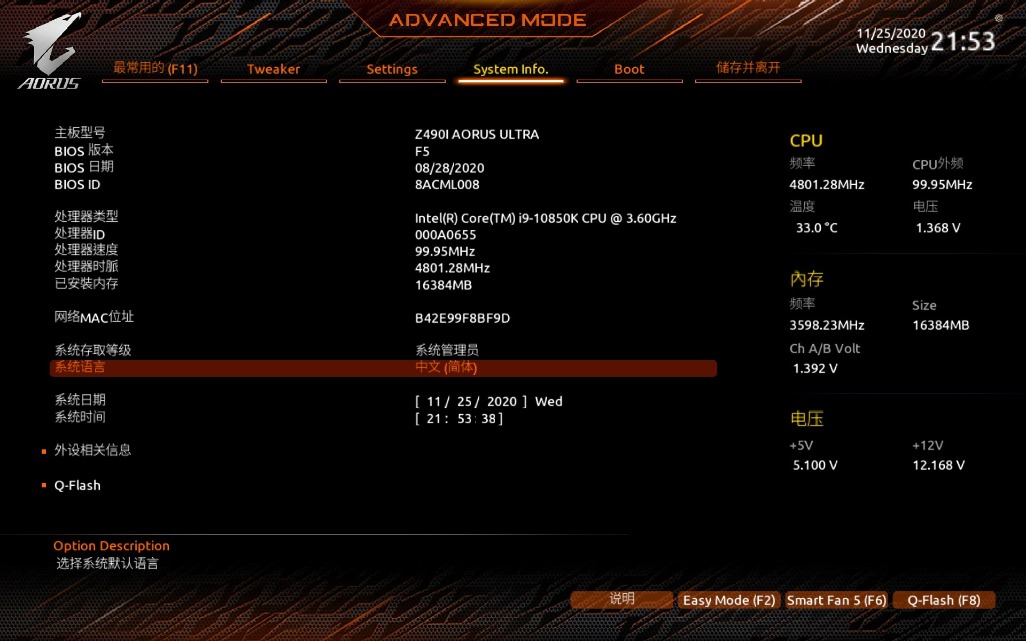

▼系統信息界面，最下面是Bios刷寫的設置，更新Bios時會用到。但技嘉的主板有一個@Bios軟件，支持在windows系統內刷寫主板的Bios，蘑菇一般會用那個軟件直接寫，就不用來回把bios文件放U盤，再進bios了。

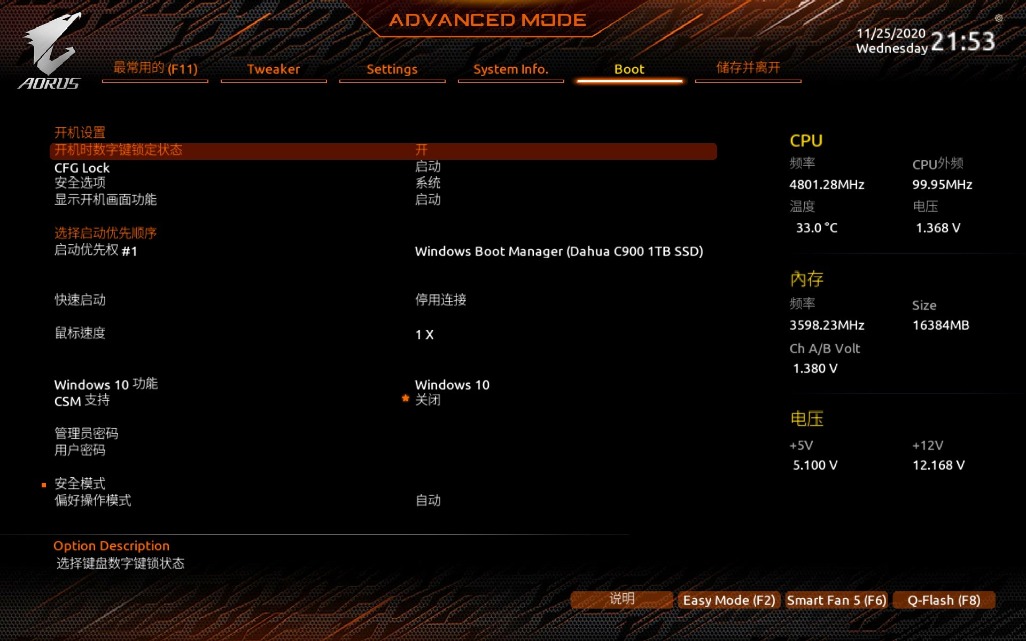

▼引導菜單，設置各種引導模式，啟動項選擇等。

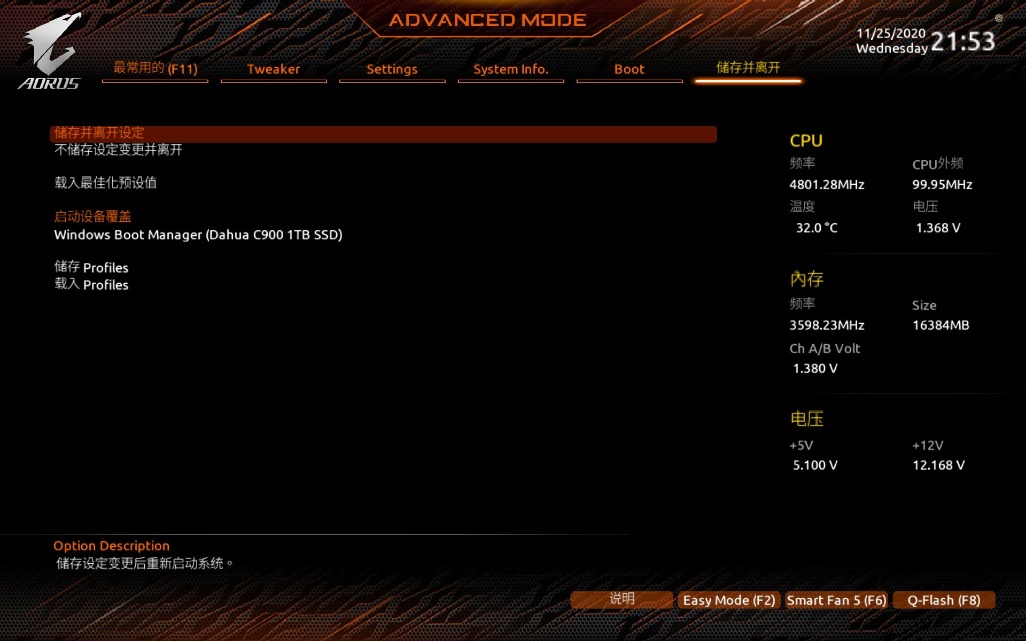

▼最后是保存菜單，另外，最下面支持保存?zhèn)€人自定義的各種配置文件，也是挺方便的。

八、總結

技嘉這塊Z490 ITX主板，是蘑菇這幾年玩過的最雕的一塊ITX主板，無論是從主板的用料，還是主板的IO接口、拓展性上，甚至是一些軟件功能方面，這塊技嘉Z490 ITX主板都非常棒，叫一聲地表最強ITX主板，應該沒啥問題。

這塊板子的供電，搭配10900K穩穩的，沒啥問題。蘑菇手里這個體質差的不行的10850K跑起來都穩穩的，更不用說體質會稍微好一些的10900K了。

過兩天測試下這塊板子的內存超頻能力，嘿嘿。

謝謝大家！
