一、前言

蘑菇一直想搶一顆5900X，奈何一直都沒有搶到，但是朋友都用上了，搭配的主板還是技嘉的B550 Master。雖然這是一塊B550主板，但是其用料和拓展能力一點都不弱，搭配5900X也是輕輕松松。

并且技嘉這塊B550 Master有三條最大支持22110的M2接口，拓展能力超強，甚至在PCIe4.0上，技嘉的這塊板子都玩出了一點花樣，很有意思。

你真以為這是一塊B550主板？或許并不是那么的準確。

二、技嘉 B550 AORUS MASTER主板 開箱

▼主板的包裝還是熟悉的味道，左下角是主板型號，中間是一個技嘉標志性的大雕LOGO。

▼包裝的背面介紹了主板的相關信息，其中介紹供電的那個部分驚到我了，16相70A的供電規格，太夸張了吧。

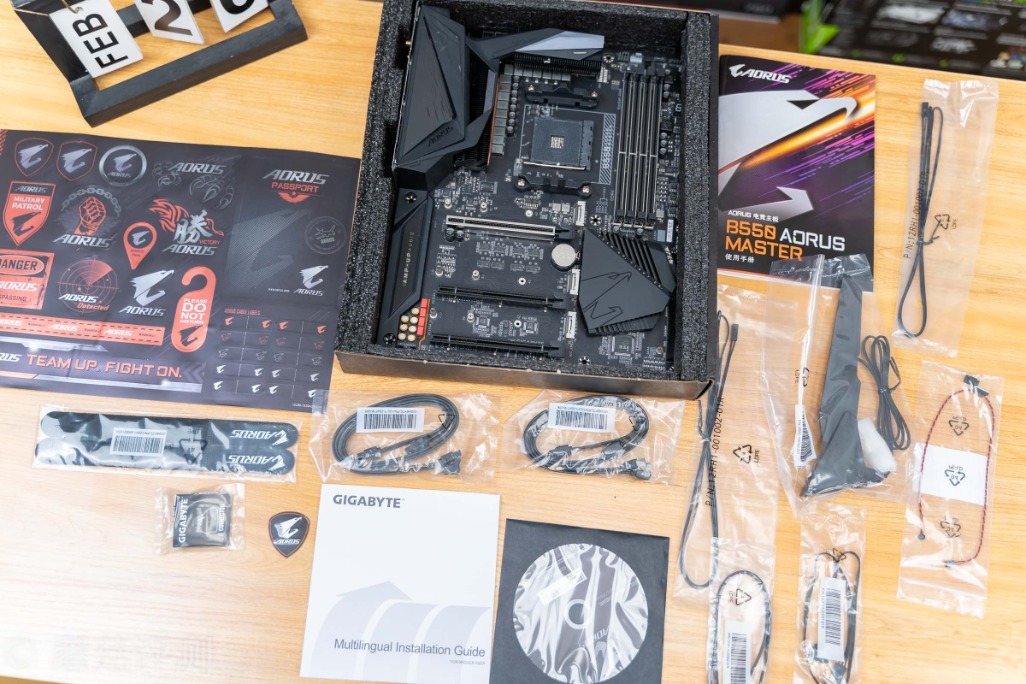

▼包裝也是非常的豐富，還有什么溫度傳感器、噪音傳感器等高大上的傳感器。

三、技嘉 B550 AORUS MASTER主板 外觀

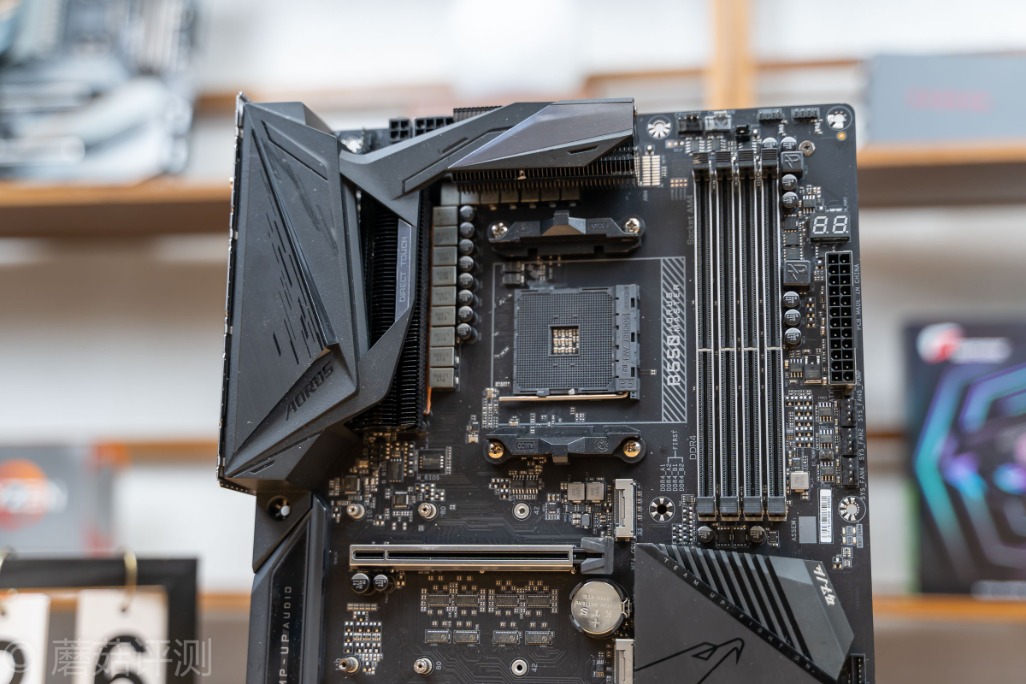

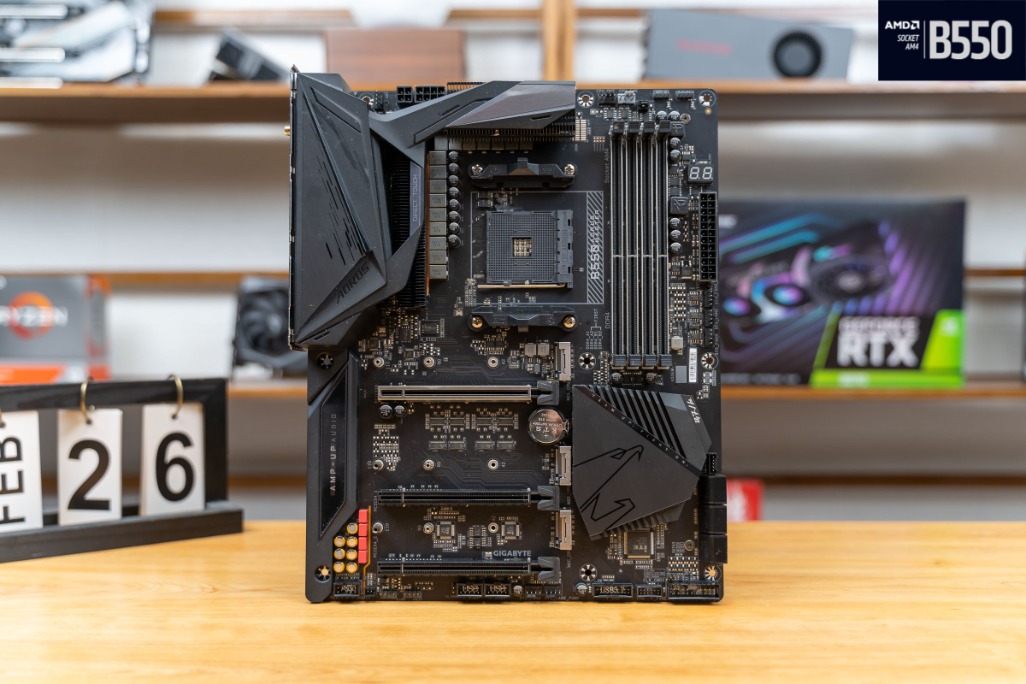

▼主板的外觀很漂亮，正面有大量的金屬覆蓋件。另外，不要問我M2的散熱哪里去了，哈哈。

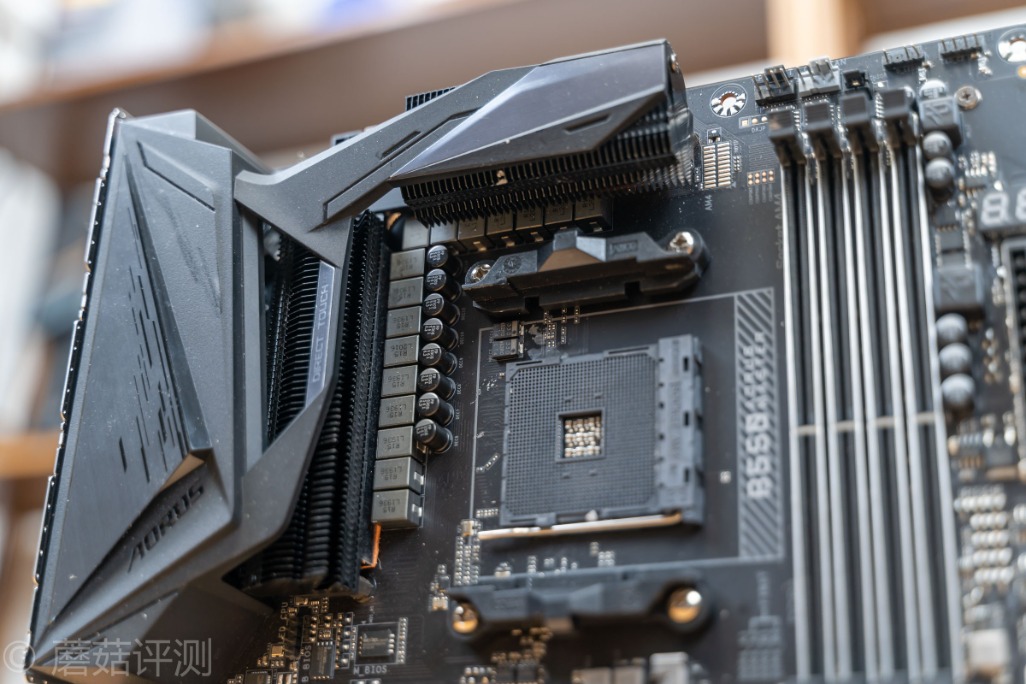

▼供電部分的規格我們已經清楚了，夸張的16相70A，但它的供電散熱同樣夸張，散熱鰭片的配置，散熱效能比那些金屬塊高了不知道多少。

▼不過散熱依然沒有照顧到電感，應該是供電規格太強，每相電流肯定不高，幾乎沒有啥發熱吧。

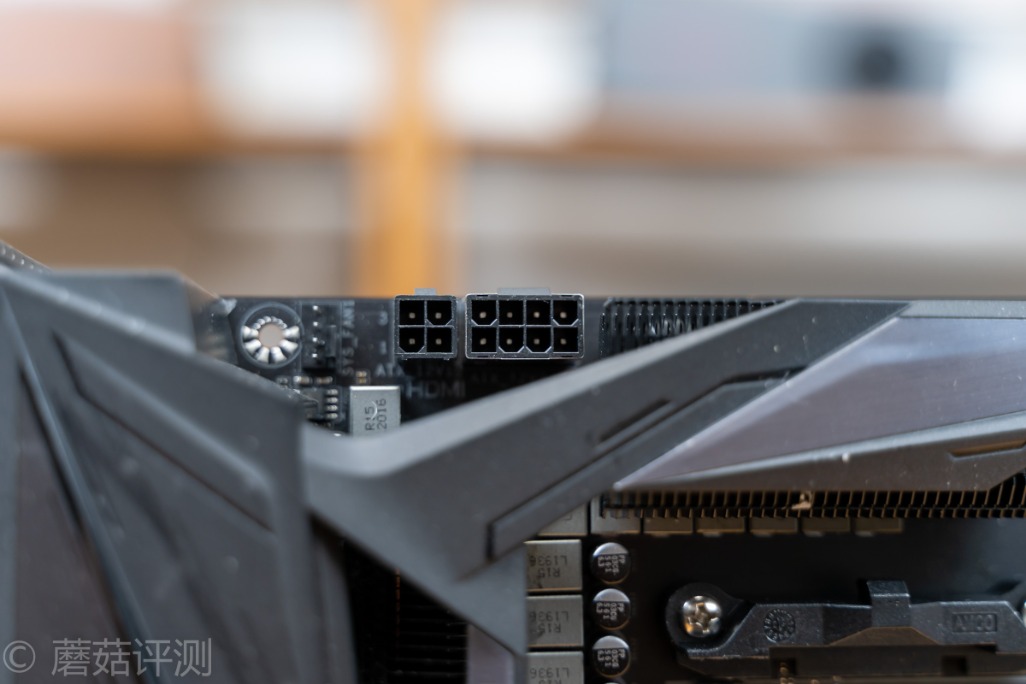

▼CPU的輔助供電部分，4+8的配置。其中8Pin的供電插槽還有金屬包裹，可以提高插槽強度。

▼CPU的風扇供電插座有兩個，旁邊是個噪聲傳感器的插座，再右側是燈效插座，5V三針ARGB、12V四針RGB燈效插座各一個。

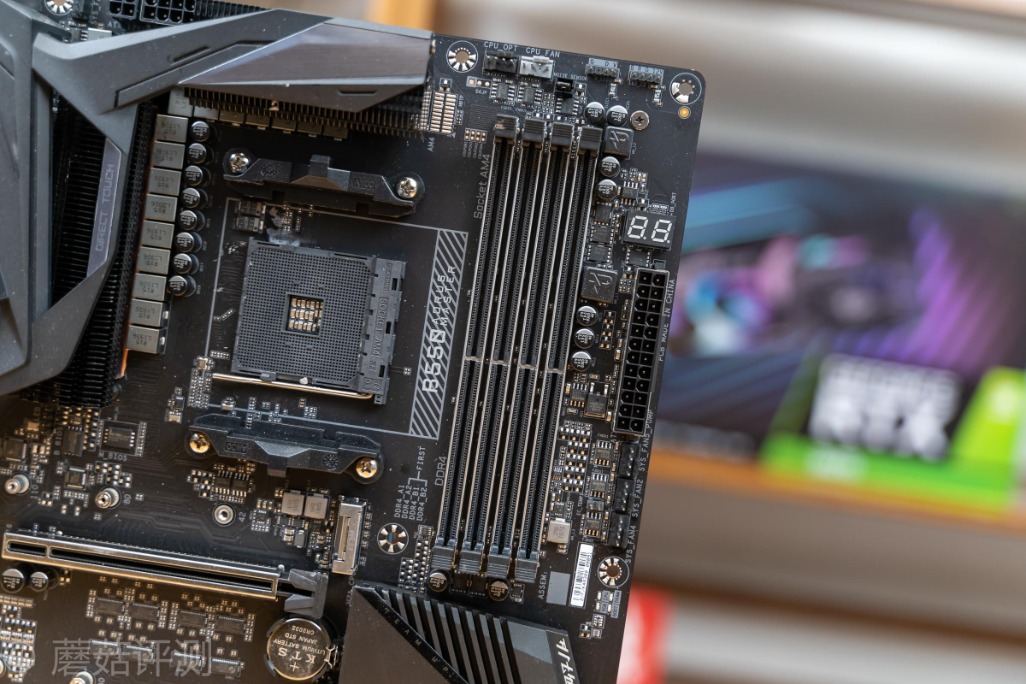

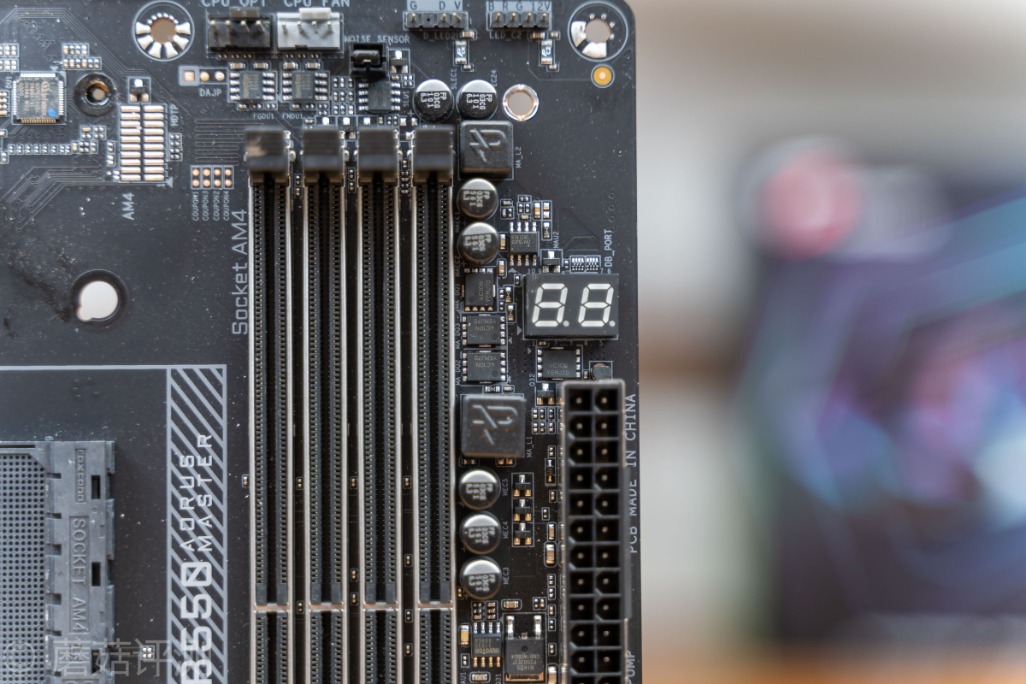

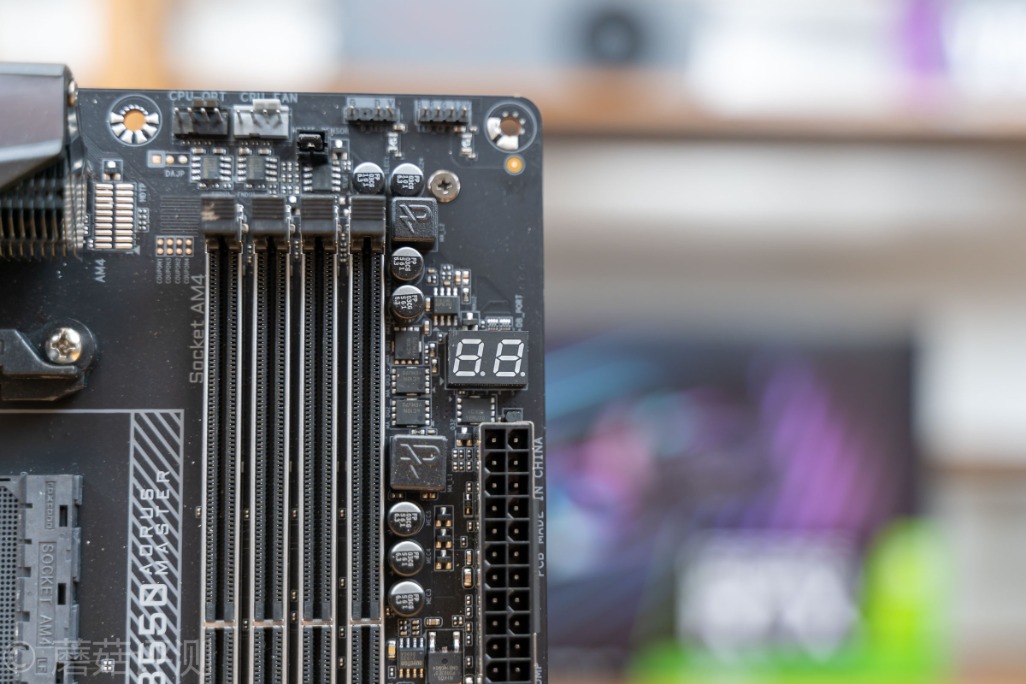

▼內存插槽有四條，均有金屬包裹，提高強度的同時，還能防電磁干擾。

▼右側還有一個兩位的8字屏幕，可以顯示各種代碼，用來指示主板的各種狀態。

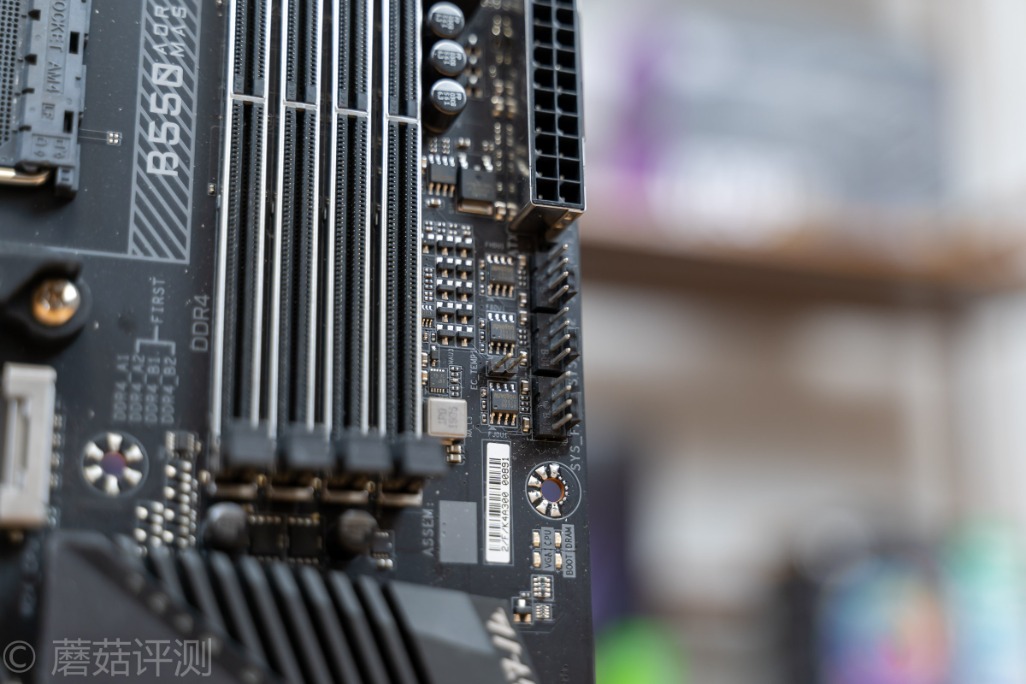

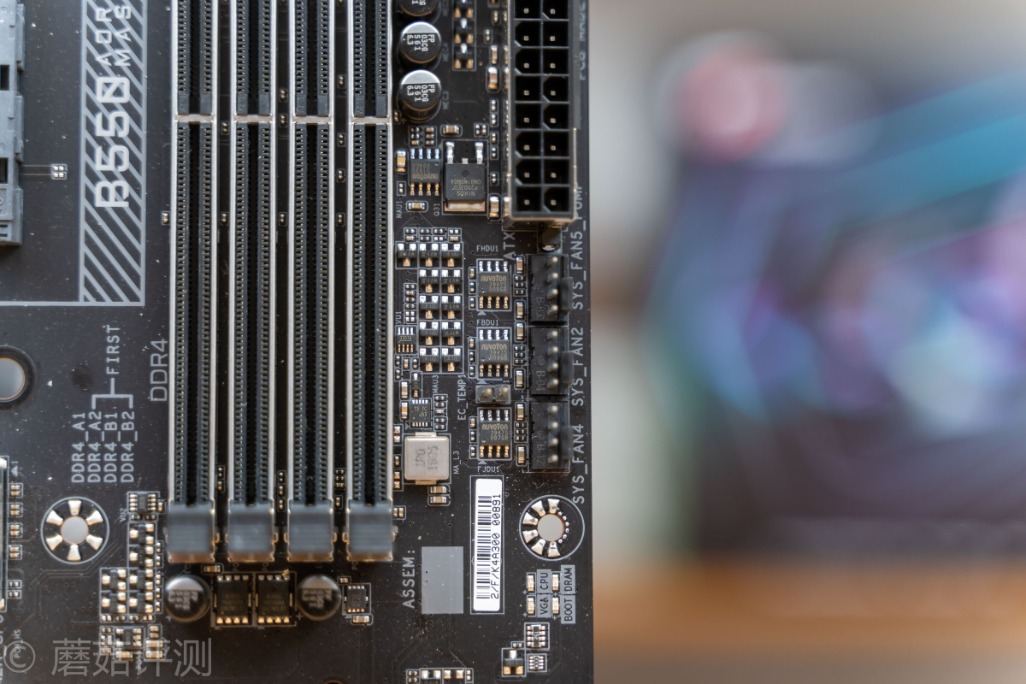

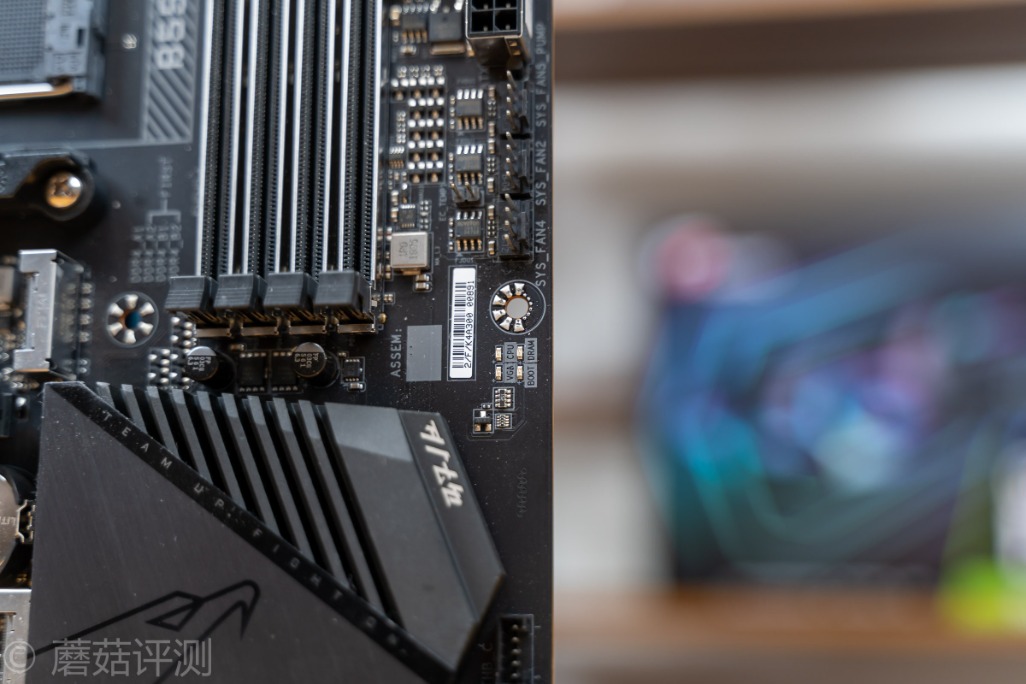

▼下面是主板的24Pin供電插座，外面有金屬包裹，可以有效的提高插座強度。24Pin供電插座下面有并列的三個4針風扇插座，風扇支持技嘉的SmartFan5軟件控制，日常使用很方便。

▼風扇后面還有一個兩針的插座，溫度傳感器插座，可以搭配包裝里面的溫度傳感器，貼到相應的位置，讓主板的風扇控制，可以有更多的溫度檢測點可以使用。例如，顯卡背板、固態散熱、硬盤等部分。

▼接著下面還有四個LED燈，用于簡單的指示Debug，快速解決問題。

▼SATA接口在右下角，有6個，日常使用很充足。

▼M2插槽有三個，均有散熱片覆蓋。

▼主PCIe插槽有金屬包裹，增強其強度，延長壽命。

▼左下角還有兩個燈效插座。

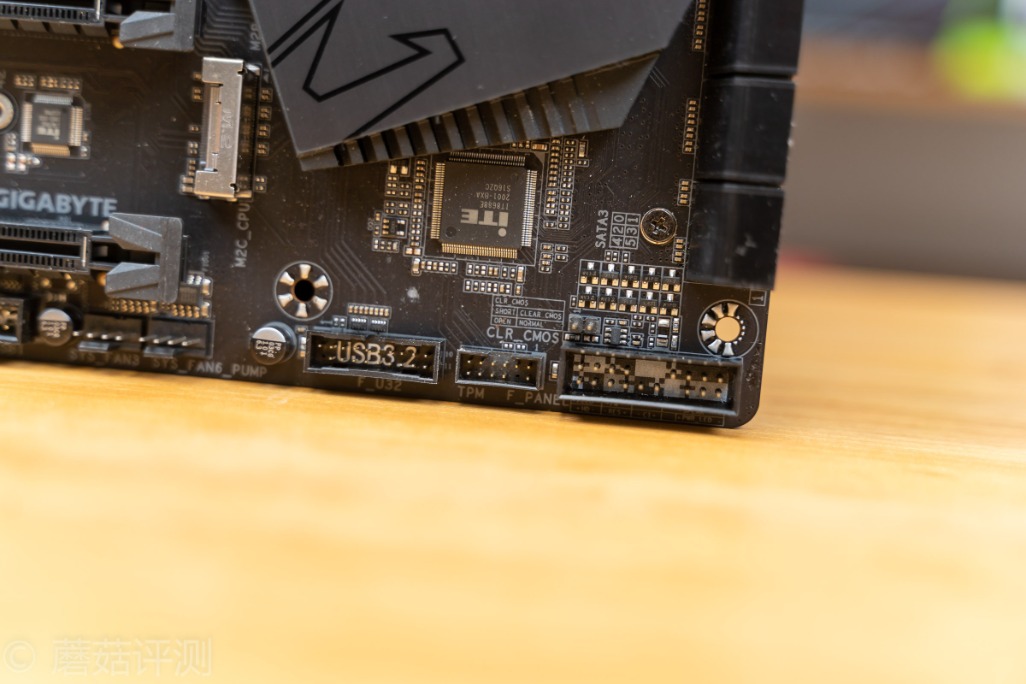

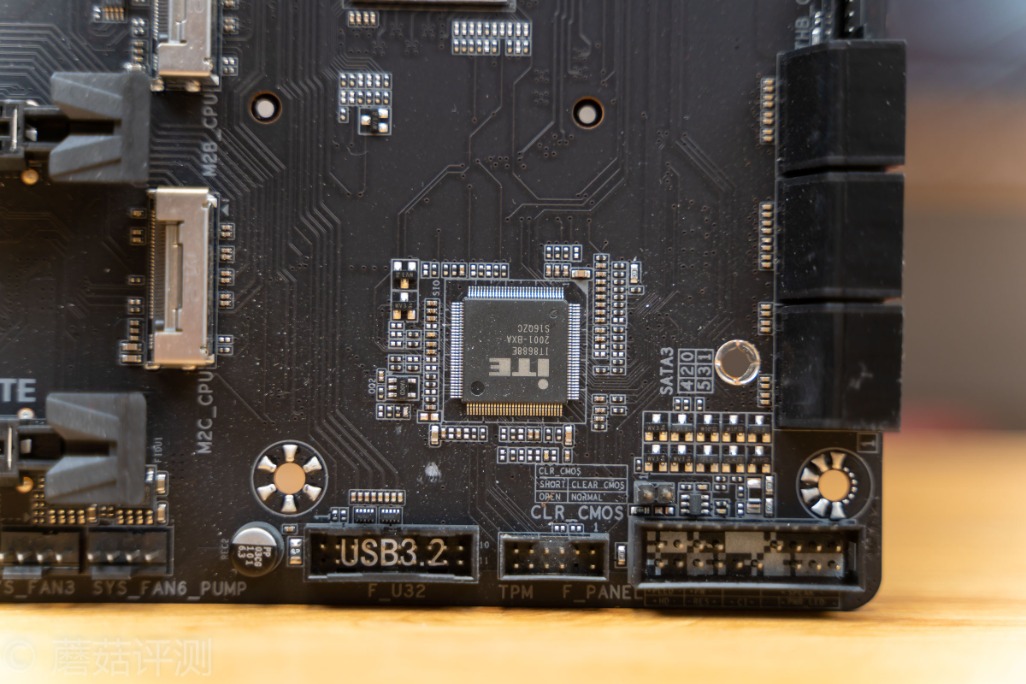

▼左下角是USB3.2前置插座，還有機箱跳線插座。

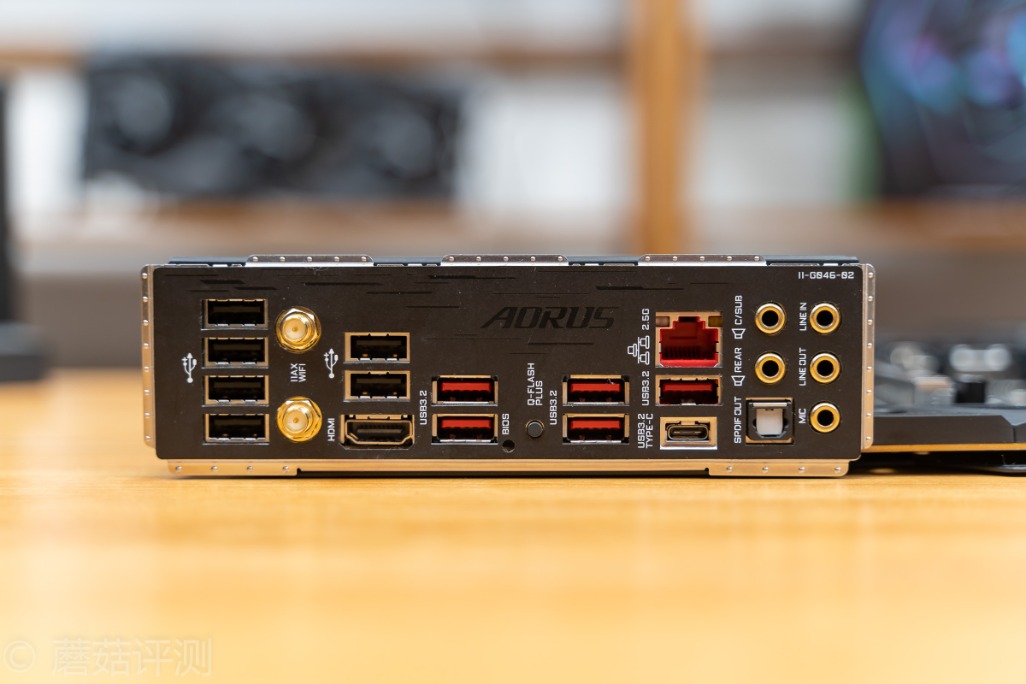

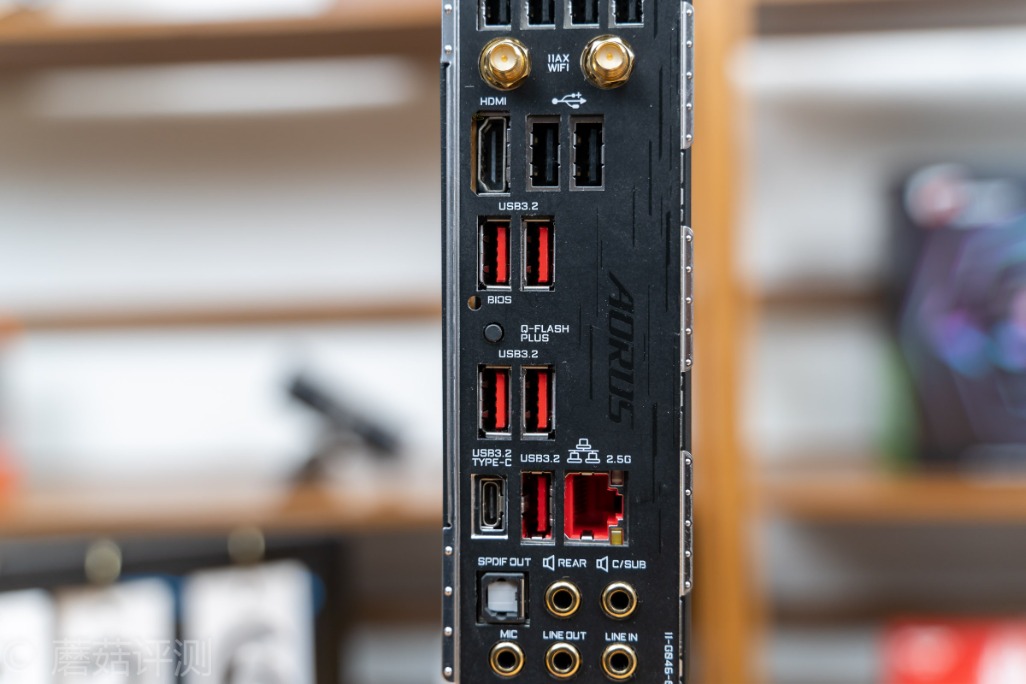

▼IO接口部分，USB接口數量巨多，USB2.0接口六個，USB3.2接口六個，其中一個是Type-C接口。視頻接口一個，HDMI2.1。有線接口一個，2.5G Lan。音頻接口六個，左下角是光線輸出接口。

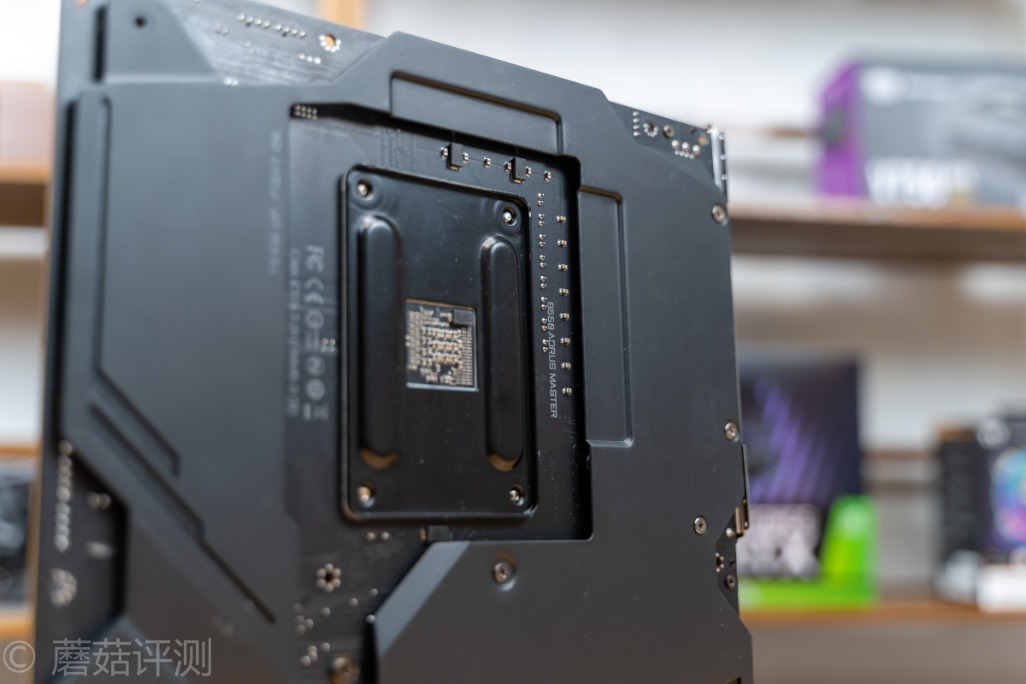

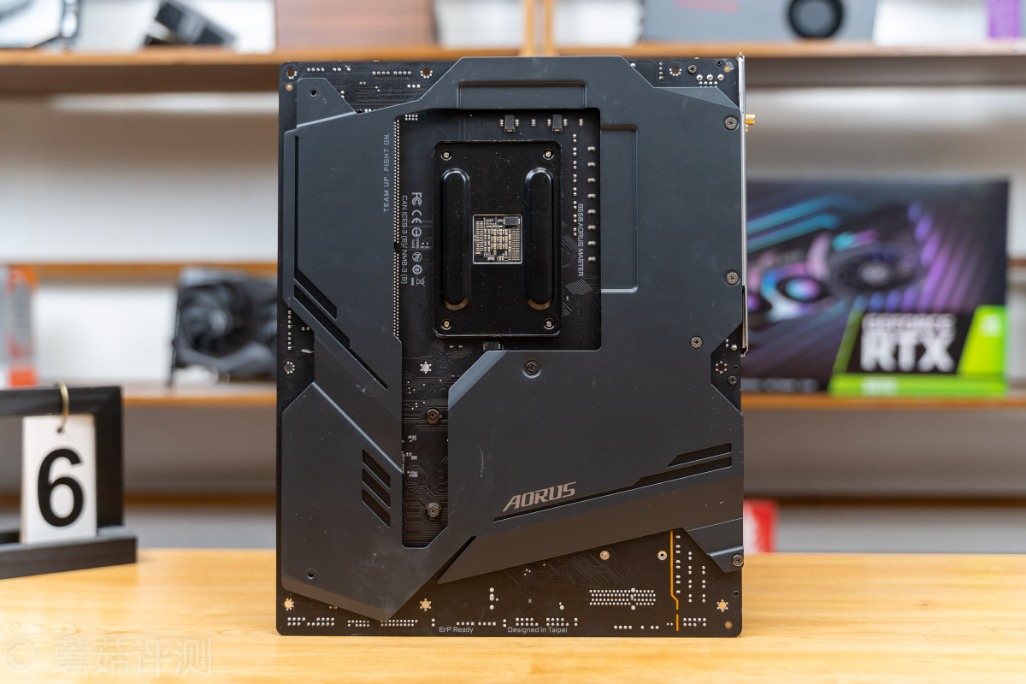

▼主板的背面，有大面積的金屬背板。

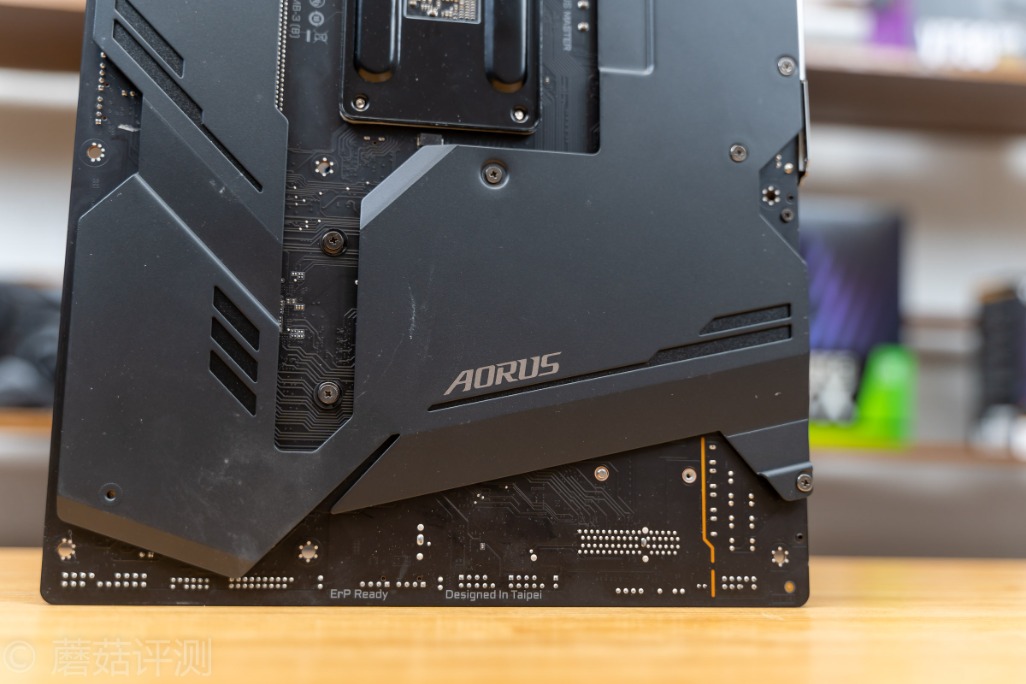

▼金屬背板的底部有技嘉的LOGO，還有特殊的造型，很漂亮。

▼在主板散熱部分的背面，還有導熱墊，用主板的金屬背板來輔助供電散熱。

四、技嘉 B550 AORUS MASTER主板 拆解

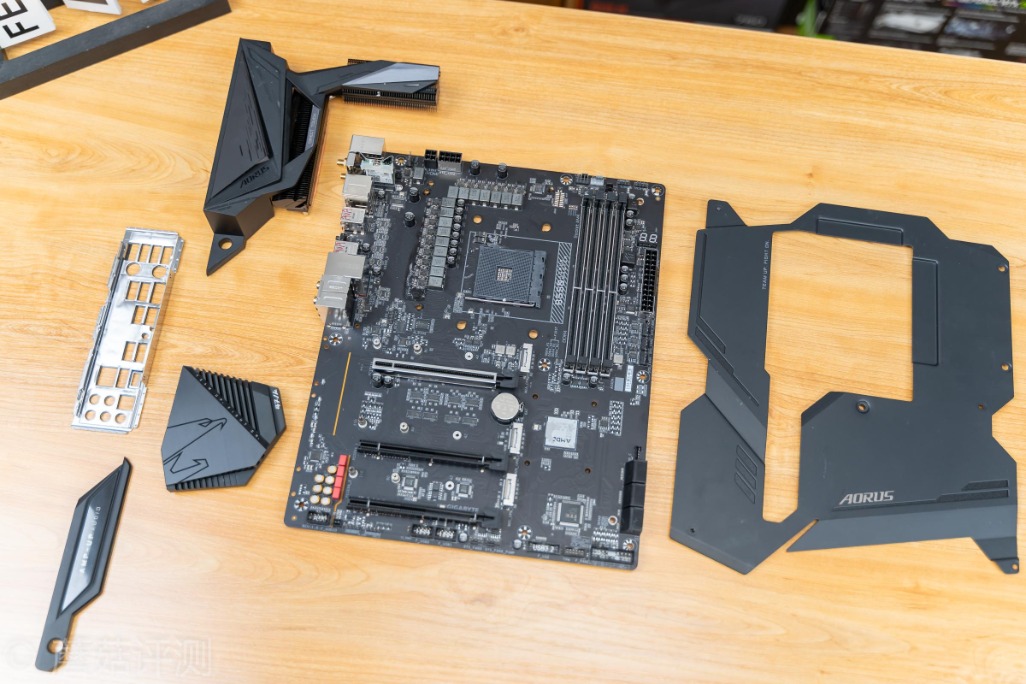

▼主板的覆蓋件數量很多，正面和背面都有。

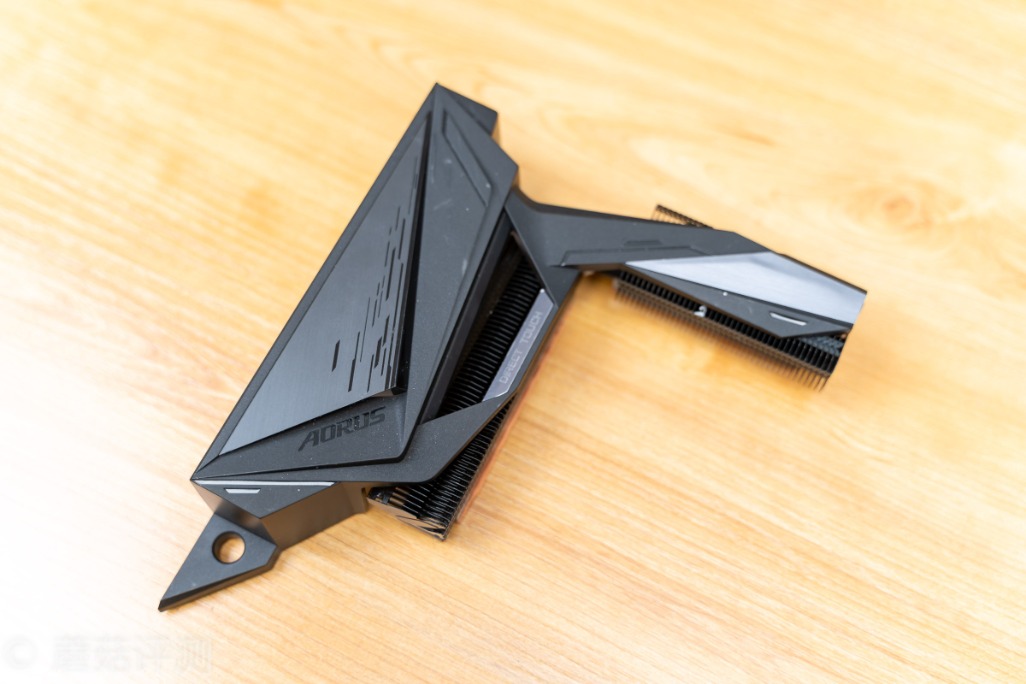

▼散熱部分，外面是起裝飾和保護作用的塑料殼，內部是散熱鰭片。

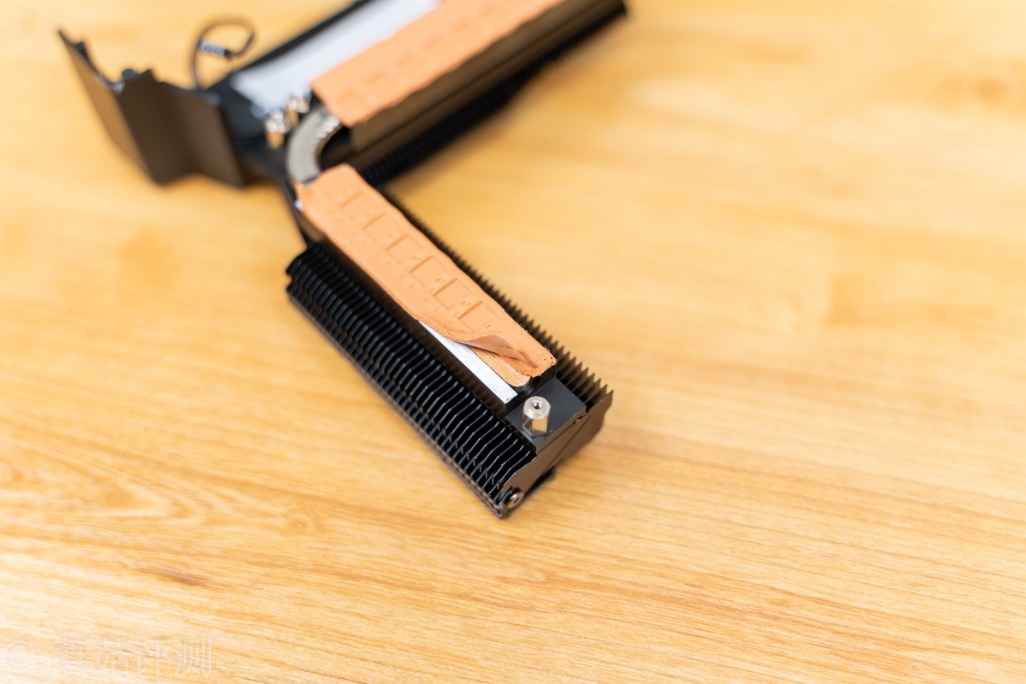

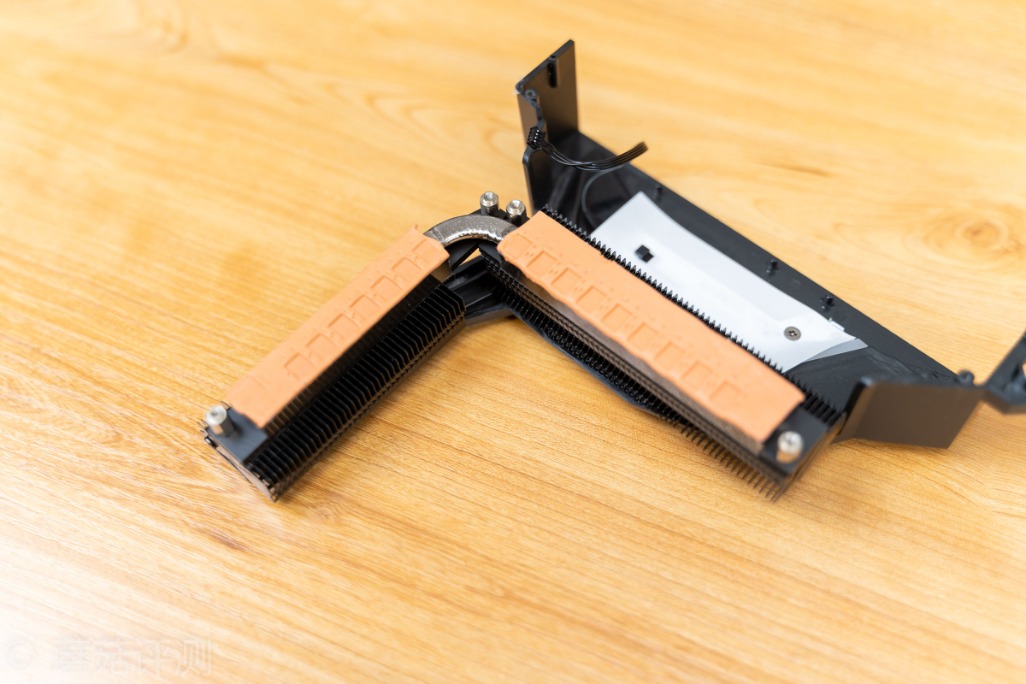

▼兩塊散熱鰭片中間，有一根熱管連通。熱管上直接貼著高導熱的導熱墊，貼到供電Mos上。

▼熱管部分有鍍鎳處理，防止氧化。然而在貼合Mos管的部分，熱管的表面被打磨處理了一下，露出了熱管的銅管部分，增加導熱效率。

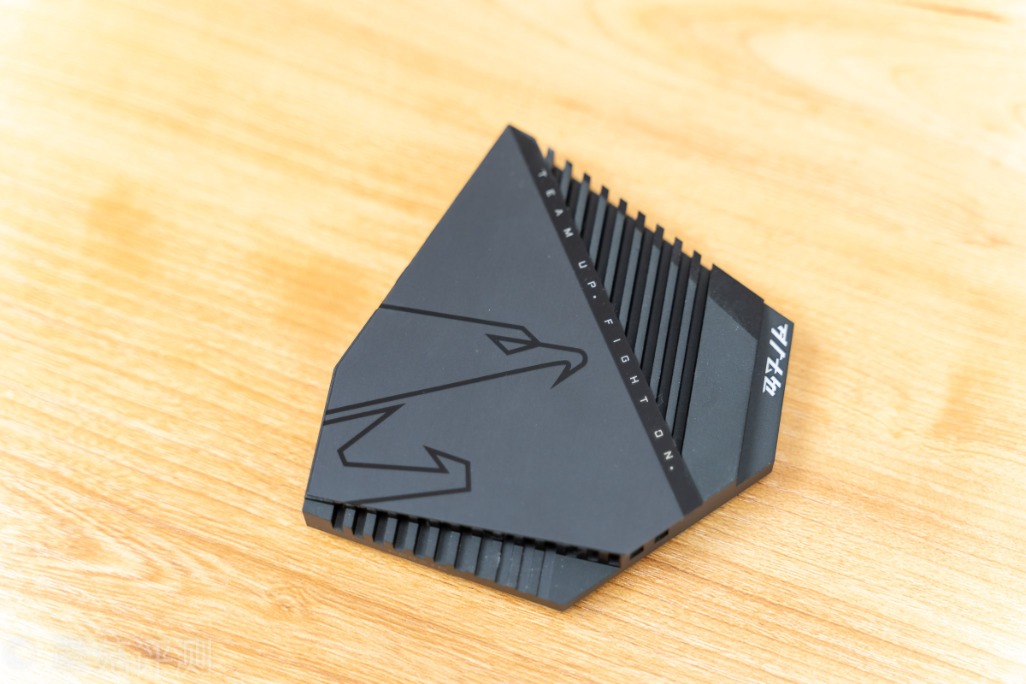

▼B550主板芯片的散熱部分，造型很漂亮，表面還有一個大雕。

▼另外這個散熱片并不是單純的一塊金屬，而在中間有貫通的散熱鰭片，可以有效的增加和空氣的接觸面積，提高散熱效率。

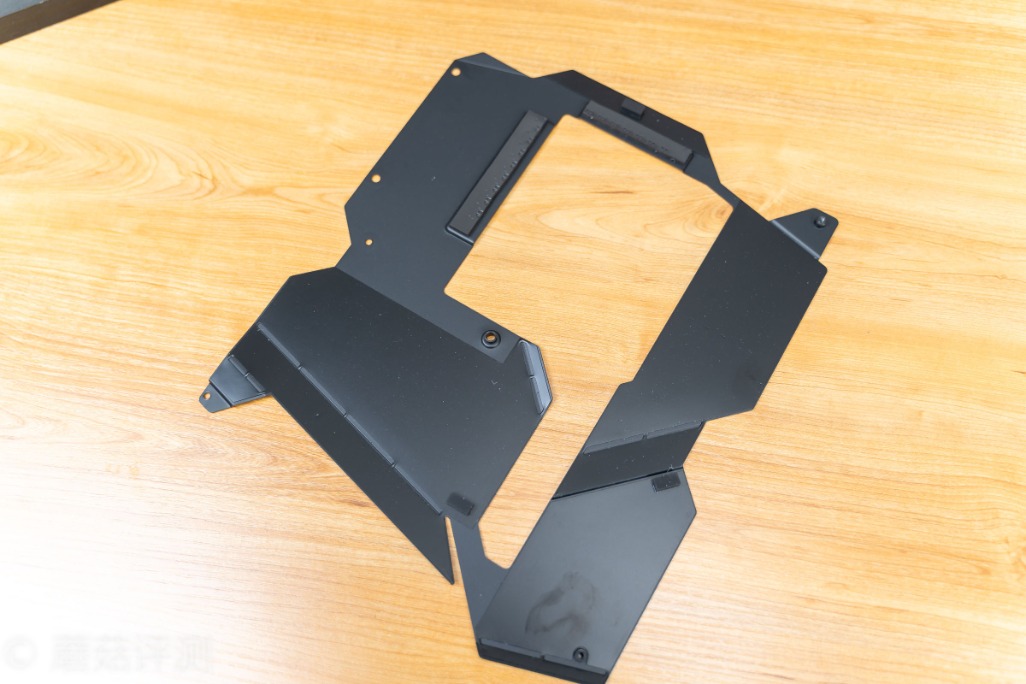

▼另外在金屬背板部分，有大面積的黑色絕緣貼覆蓋，還有一些橡膠墊，用于支撐。

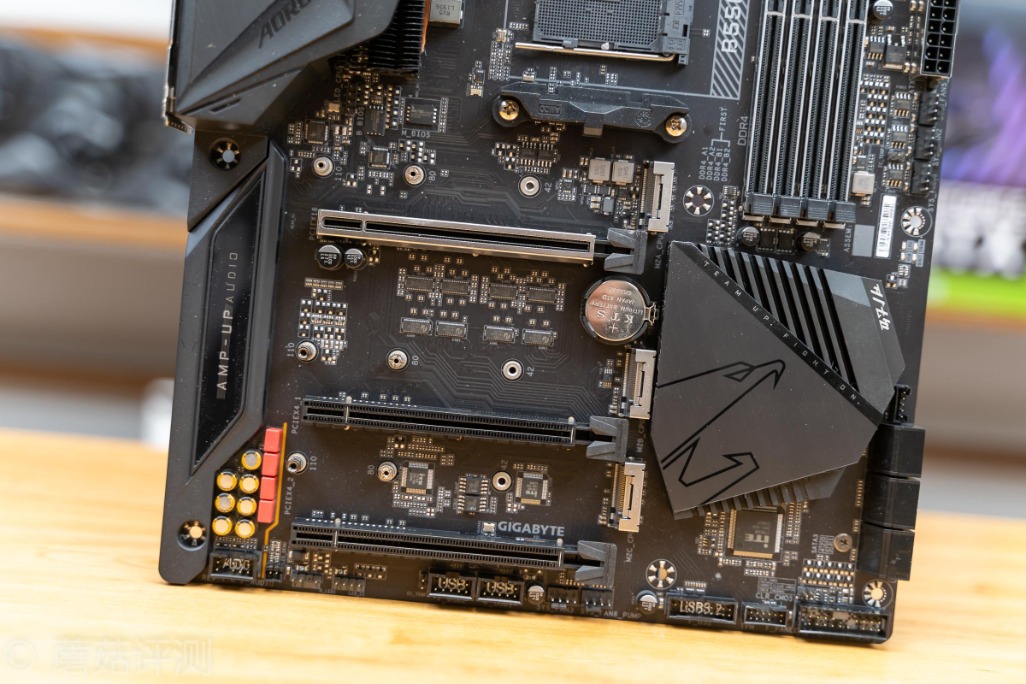

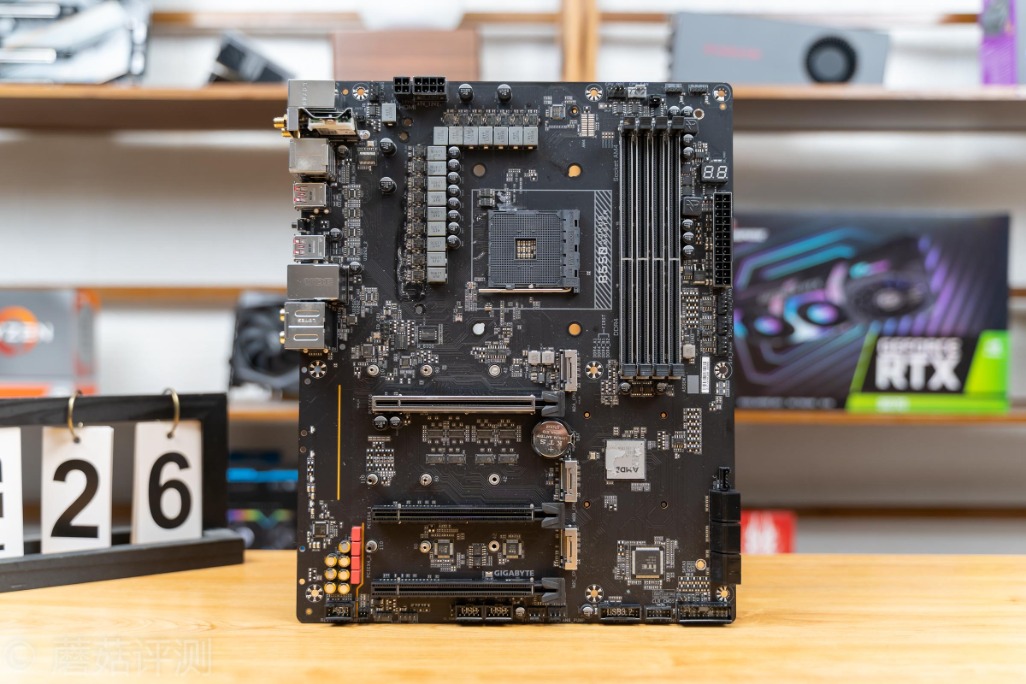

▼另外，拆掉覆蓋件之后，主板看著很不錯，密密麻麻的，特別是供電部分。

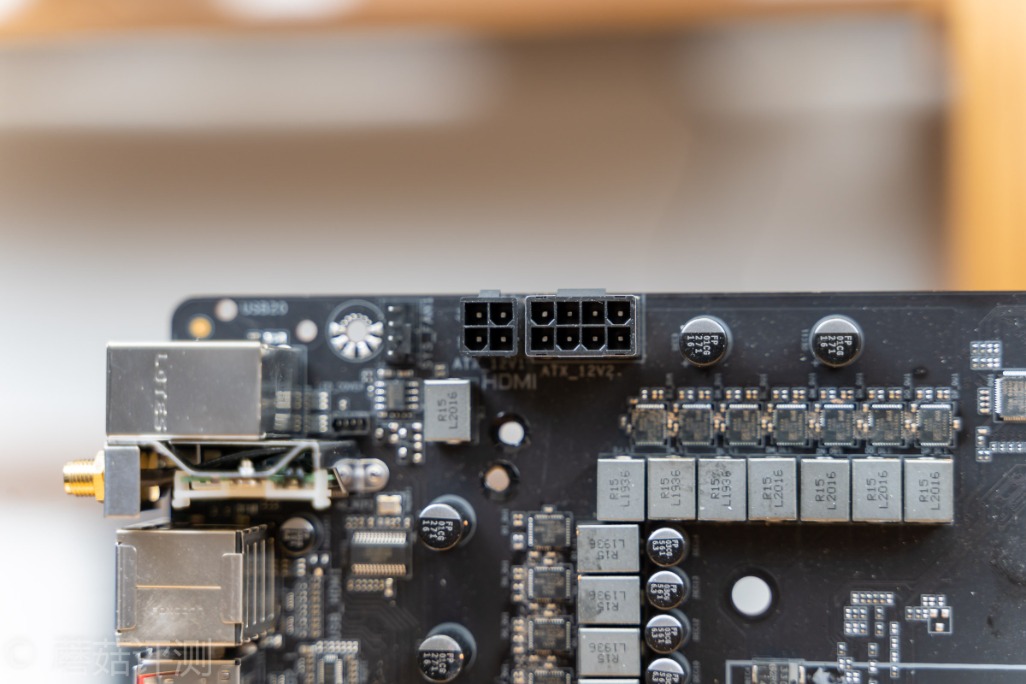

▼CPU輔助供電，8+4，插座的金屬針都是實心的，過流能力強。

▼高壓側的穩壓濾波電容式FP的，日系，之前是富士通，現在可以說是尼吉康。

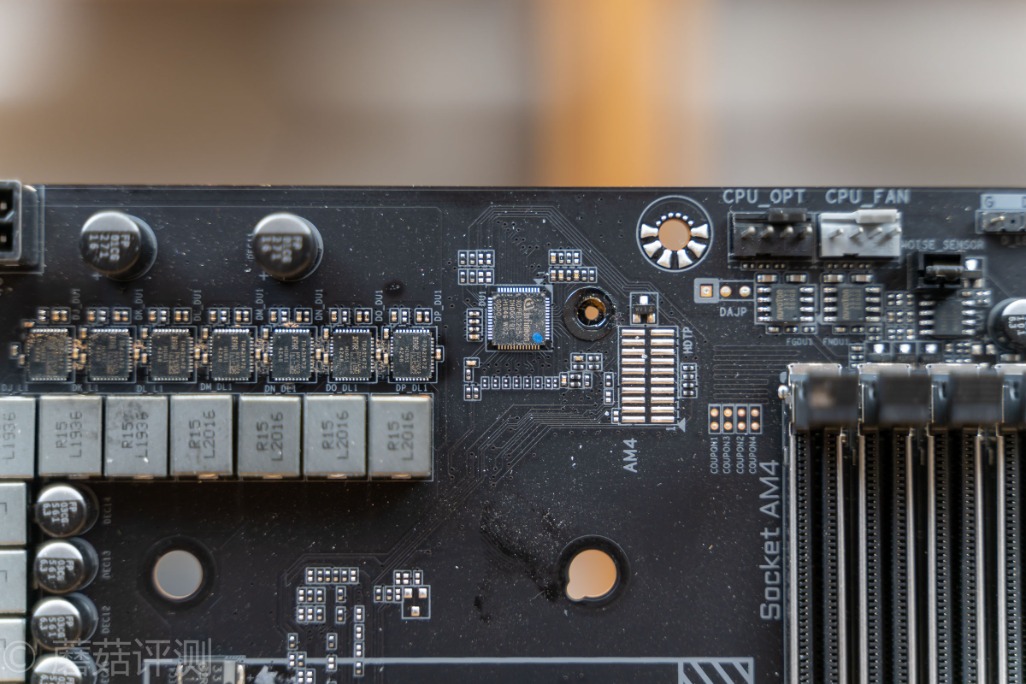

▼主控PWM控制器，英飛凌的XDPE132G5C，頂級PWM控制器，最大支持16相控制。

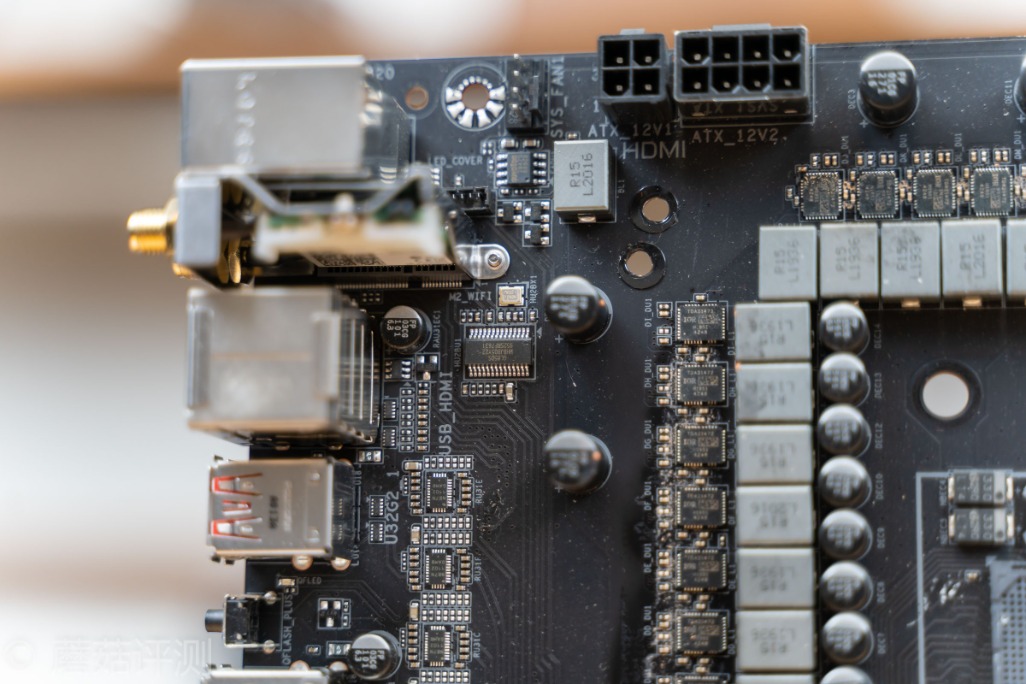

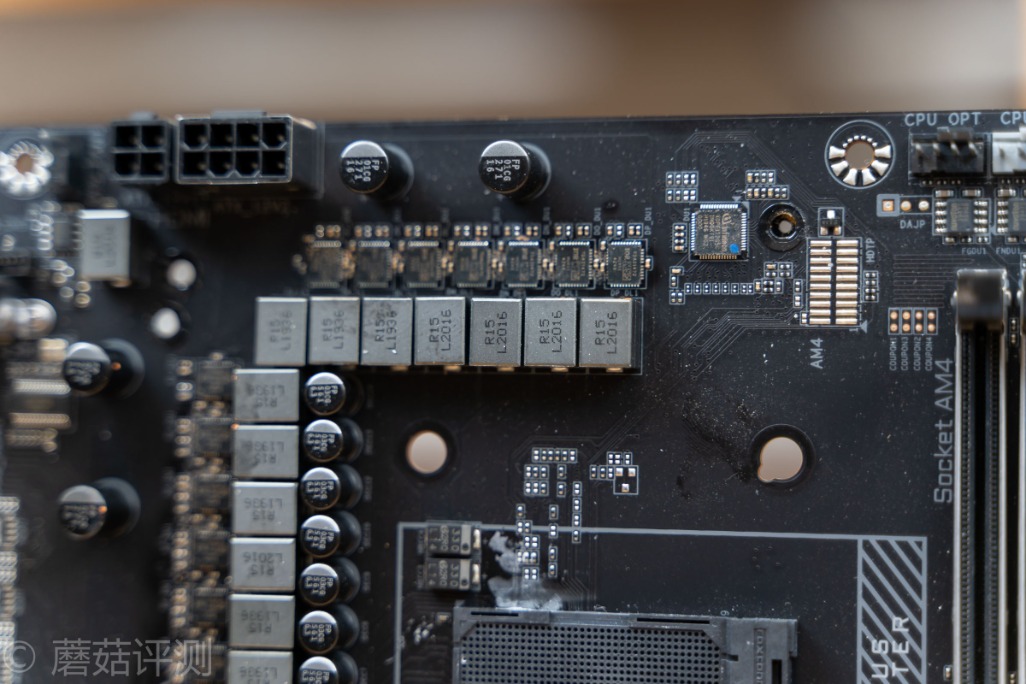

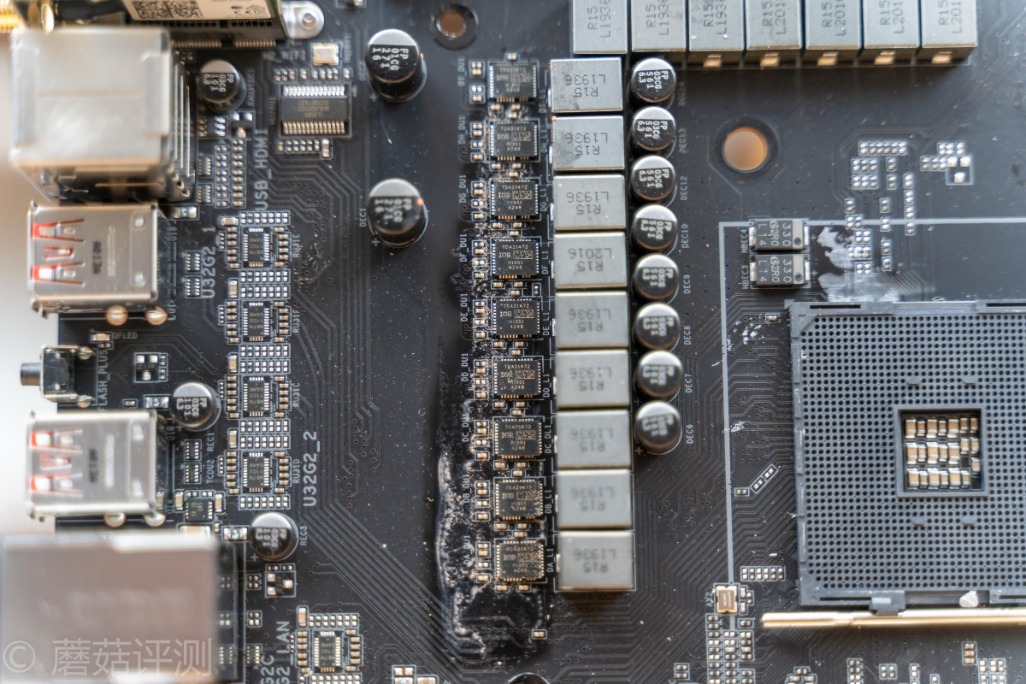

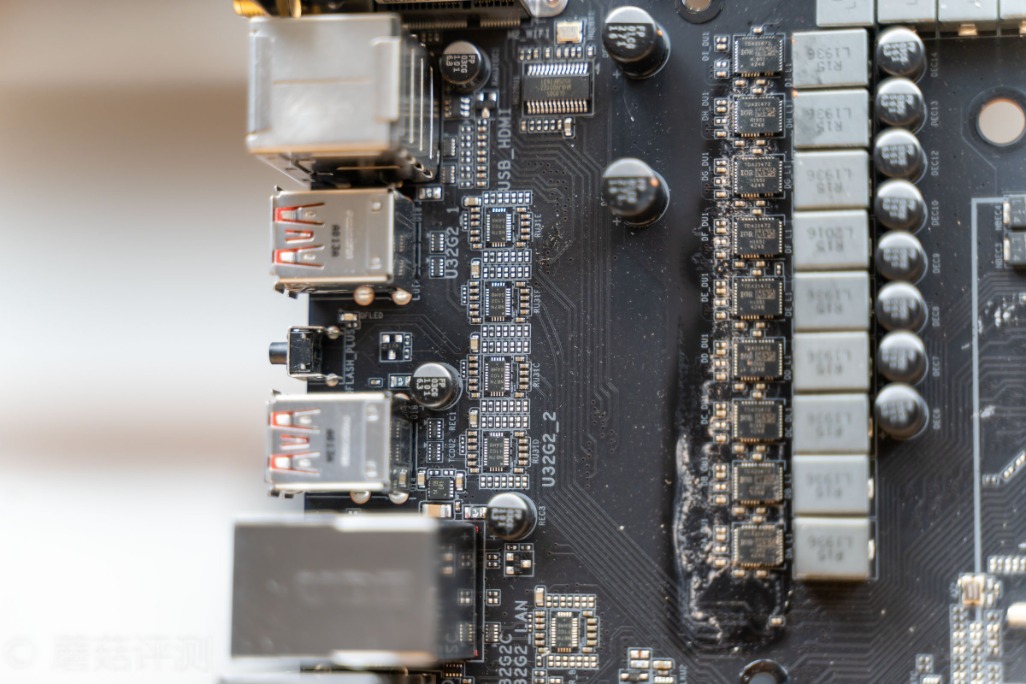

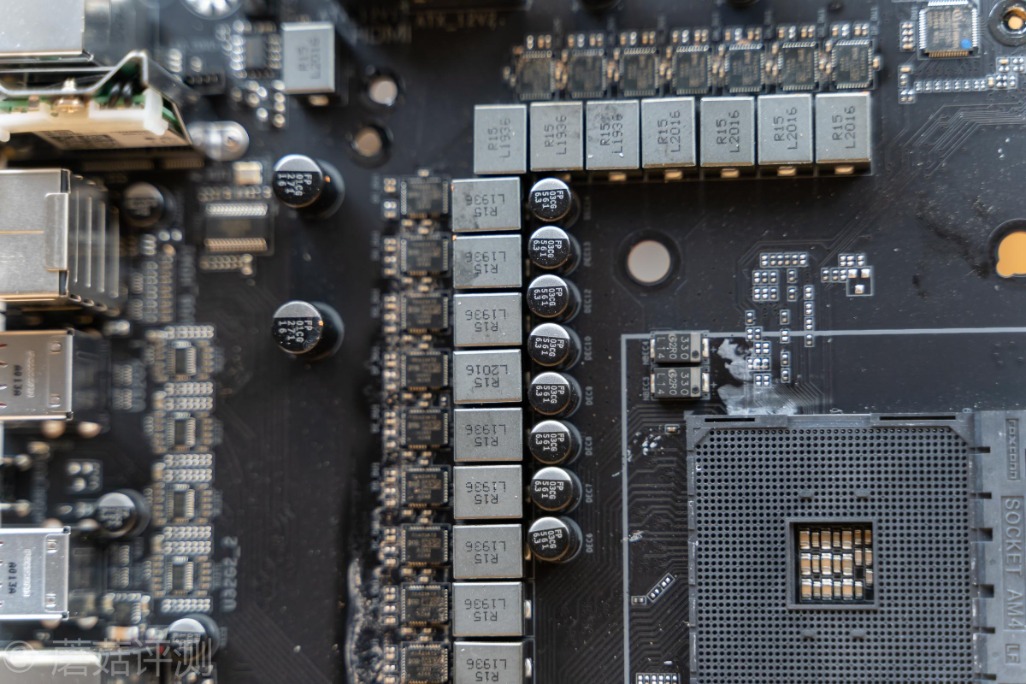

▼左側排列有9顆Mos，全部都是DrMos，TDA21472，最大穩定輸出電流70A，非常給力。

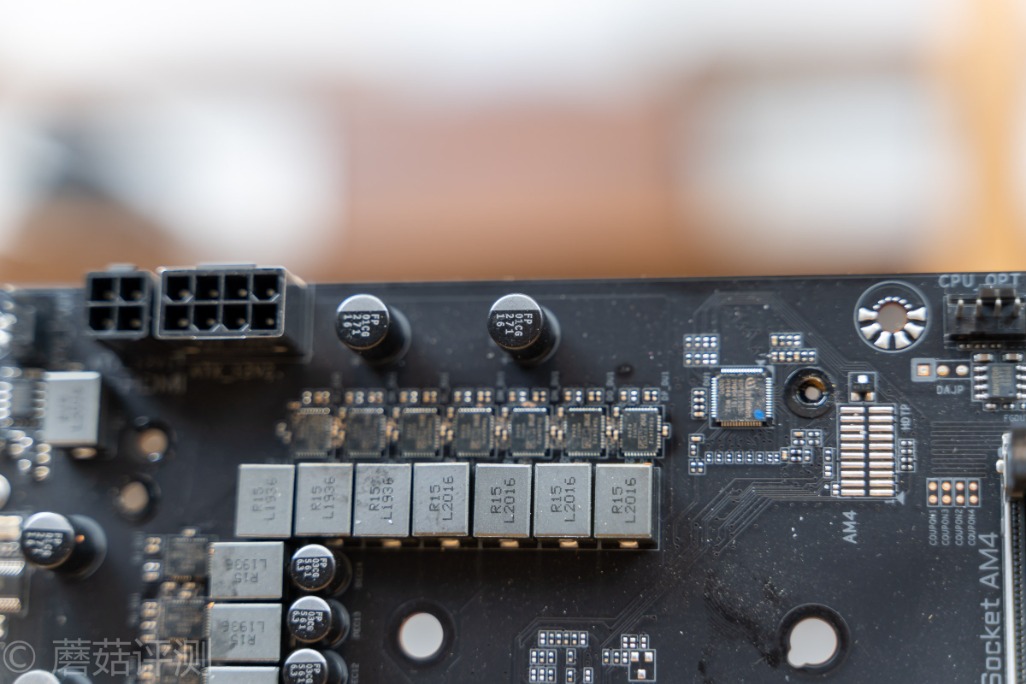

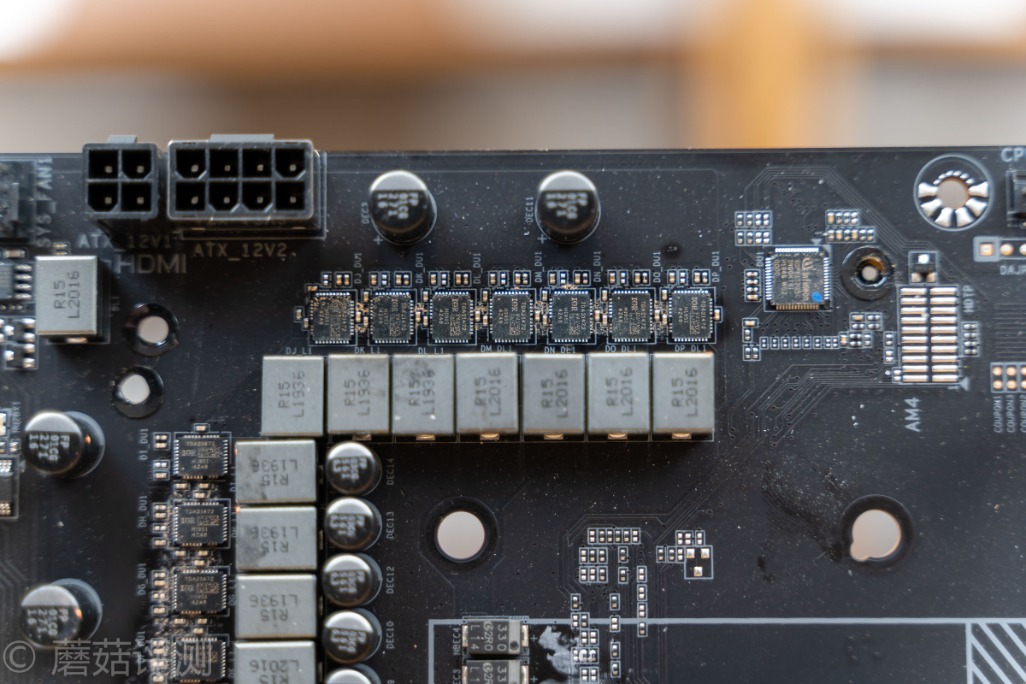

▼上側排列又7顆Mos，和左側的Mos同型號。

▼電感部分均是R15電感，這里有16顆，低壓側的穩壓濾波電容依然是FP的。

▼供電相數總共有16相，14+2的供電規格，Vcore供電14相，Vgt供電2相。

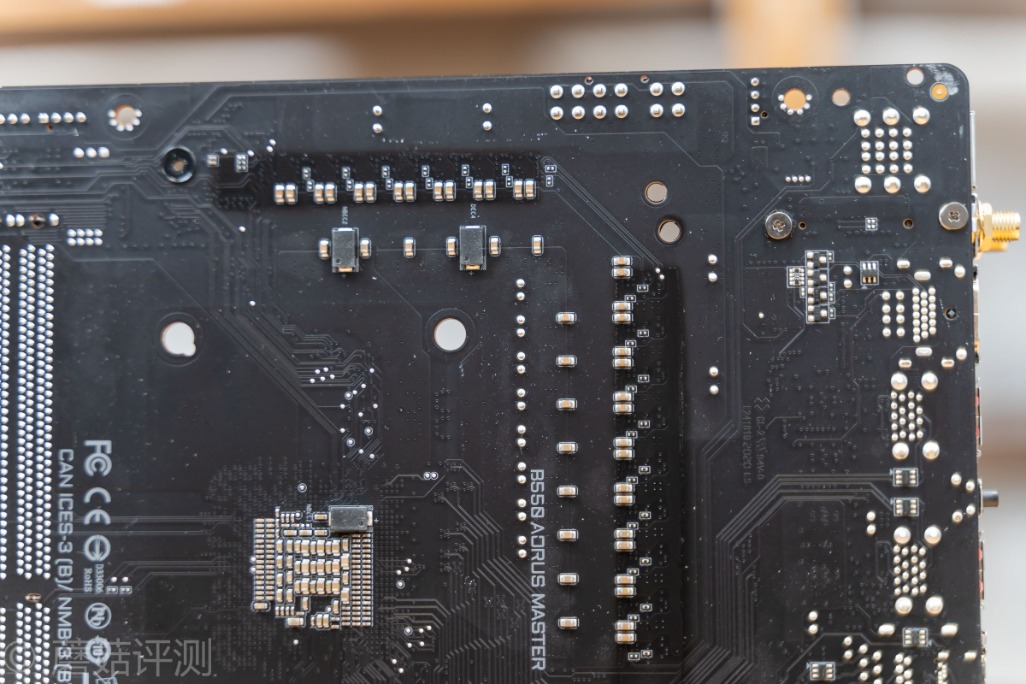

▼主板供電背面并無倍相器，16相供電為真16相供電。這個供電規格就離譜，感覺搭配3950X也不會有瓶頸。

▼cpu插座的下面還有兩顆穩壓芯片。

▼左下角還有兩相供電，用于處理器的周邊供電。

▼技嘉的用料一直可以的，每個風扇插座都有獨立的驅動IC。

▼內存供電1相，兩上兩下配置。

▼下面的三個風扇插座均有獨立的驅動IC，后面還有各種保護性的管子。

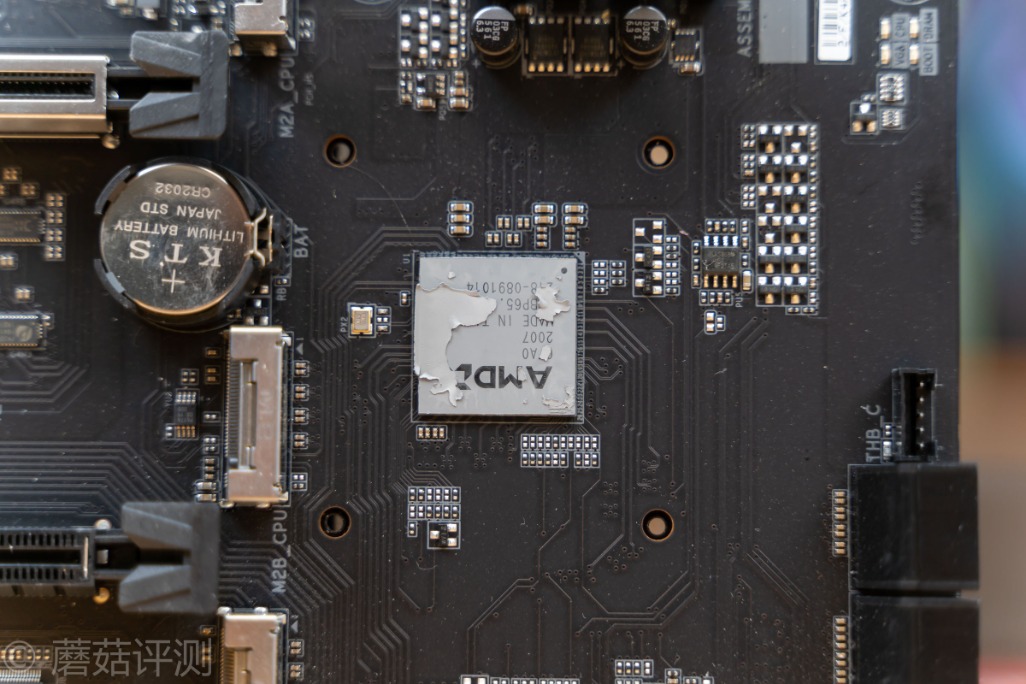

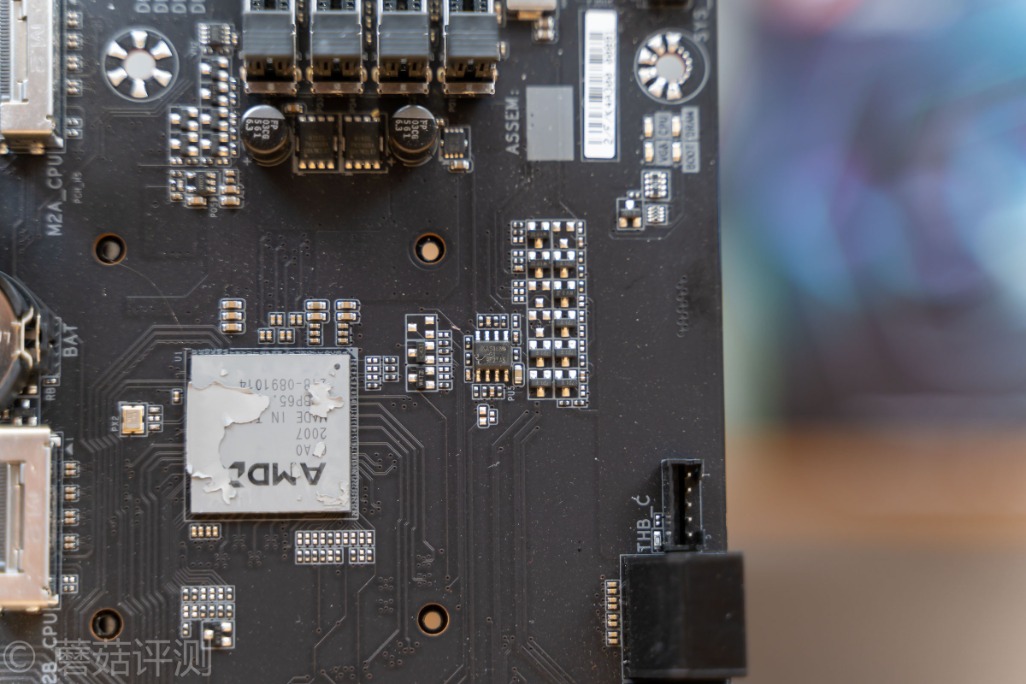

▼AMD的B550主板芯片，碩大的AMD字樣。

▼旁邊是主板芯片的供電部分，一相。

▼USB接口的背面，GL850S，USB2.0的HUB芯片。

▼下面四顆是信號橋接、放大芯片，用于支持各種USB接口。

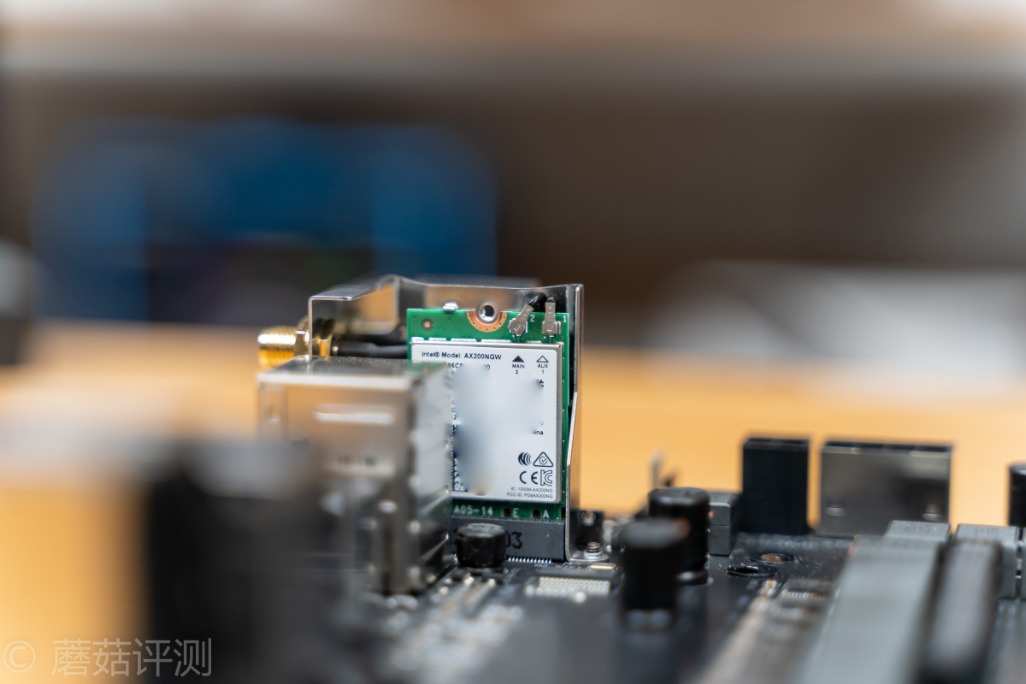

▼Wifi部分，熟悉的AX200無線網卡，支持wifi 6。

▼下面還有Realtek的5441E，Type-C的控制器。

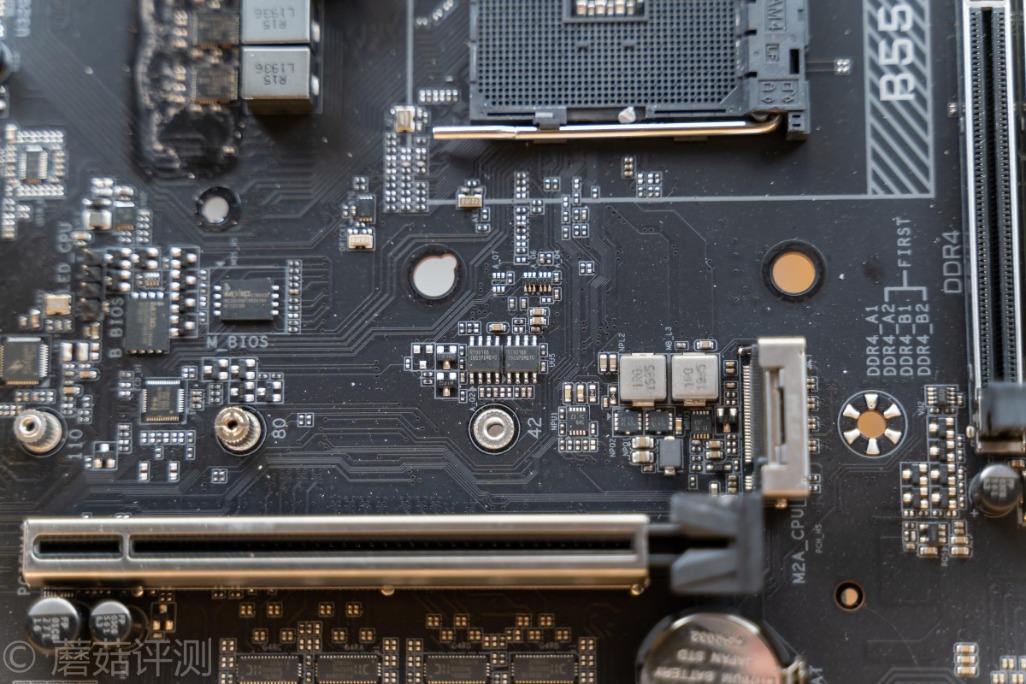

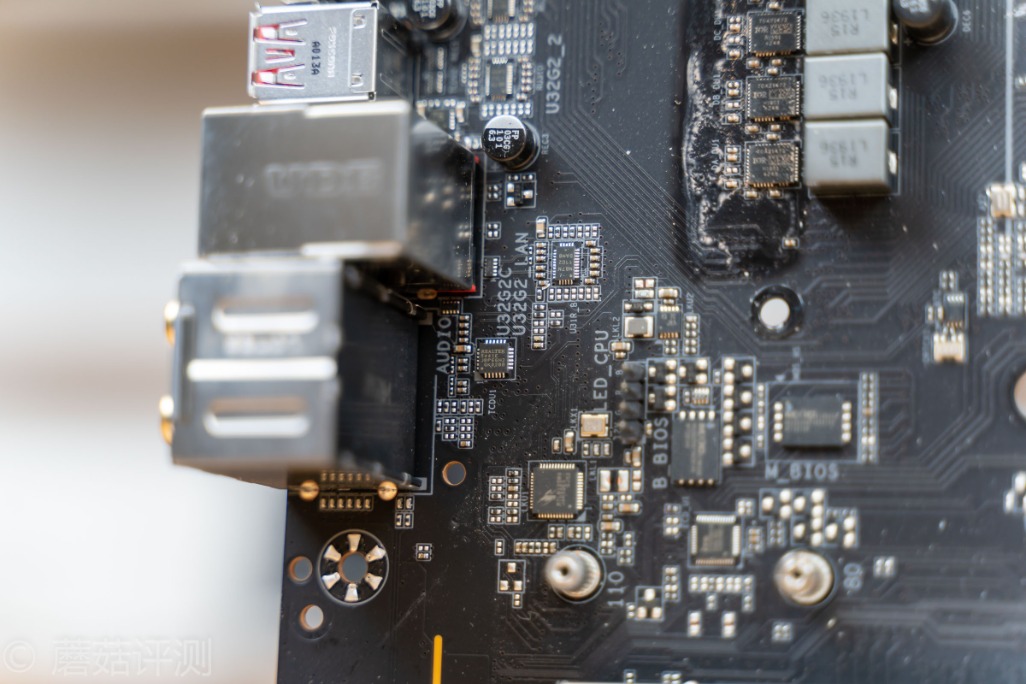

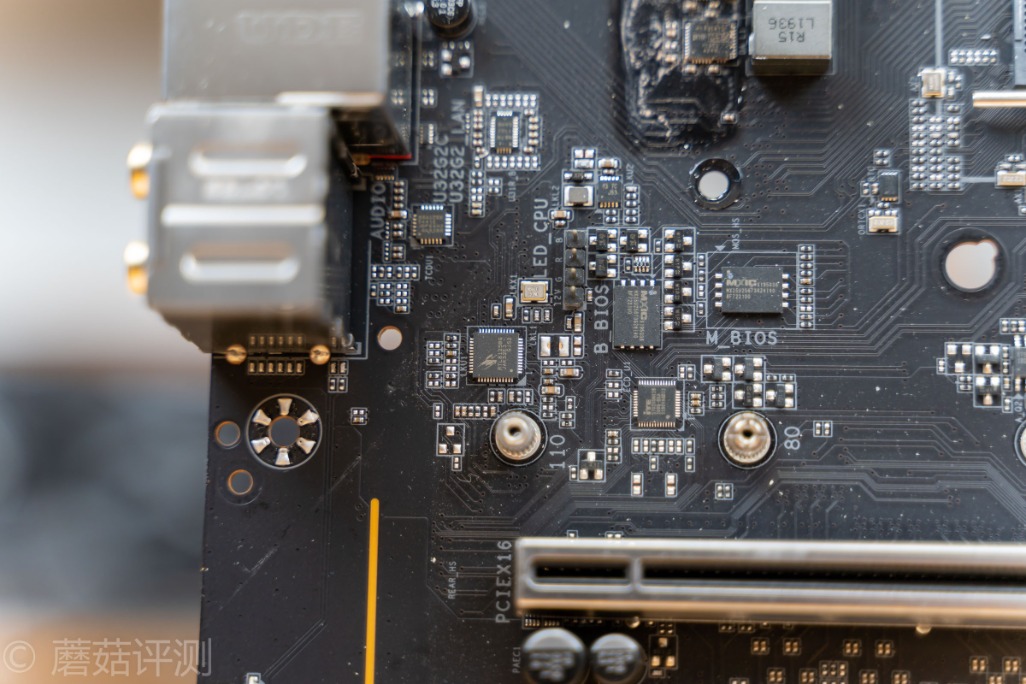

▼再下面是Realtek的RTL8125BG，2.5G有線Lan的驅動芯片。旁邊還有兩顆Bios存儲芯片，一用一備。

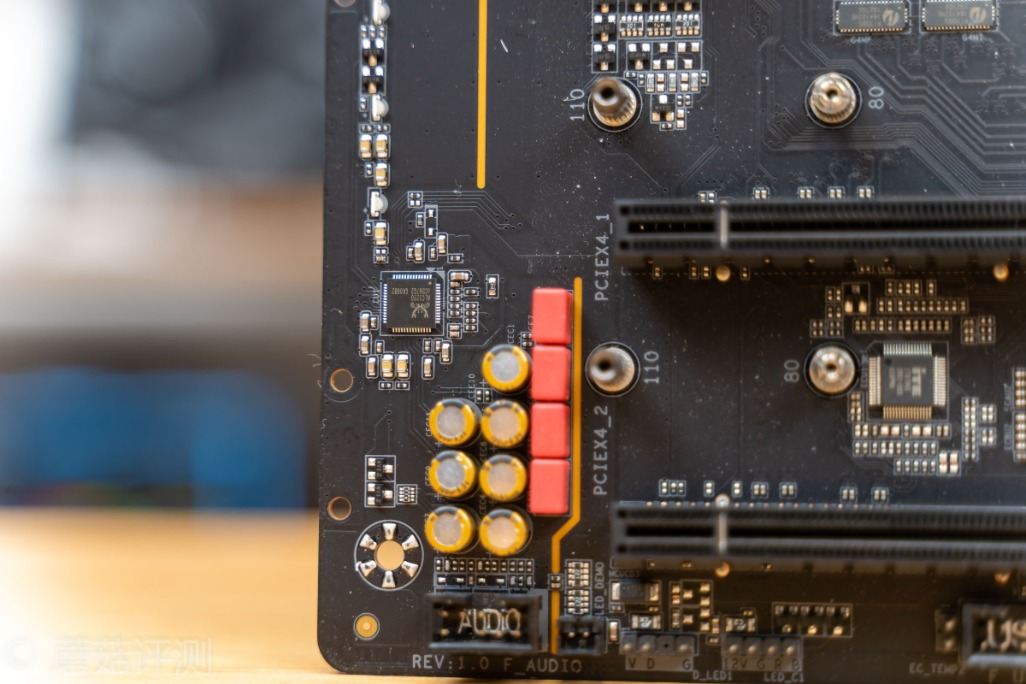

▼左下角是主板的音頻部分，芯片是ALC1220，旁邊是尼吉康的音頻電容。

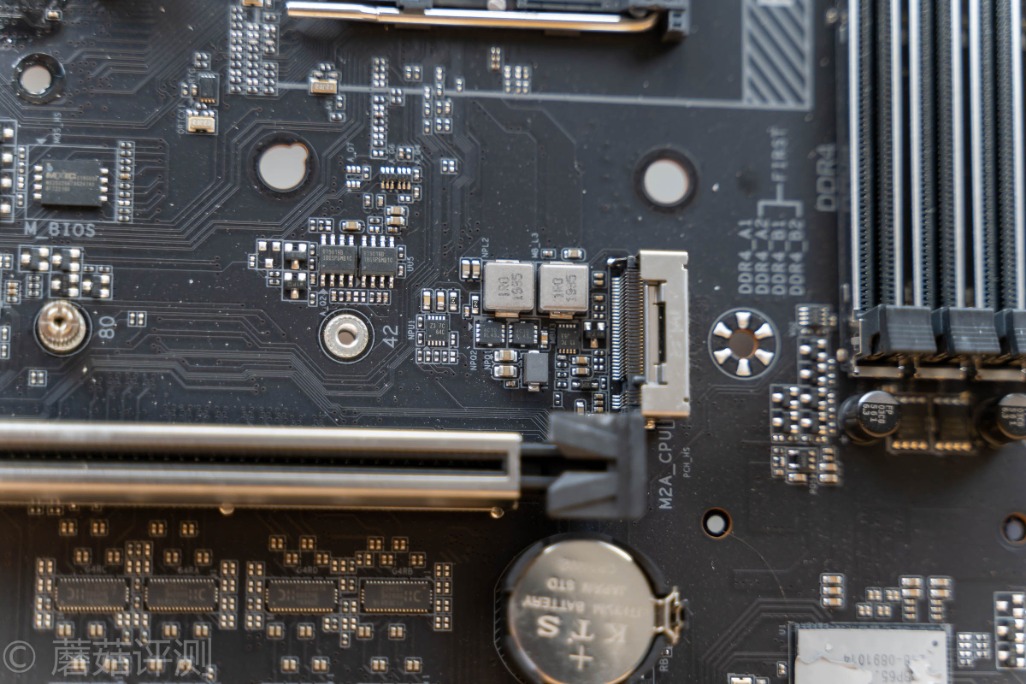

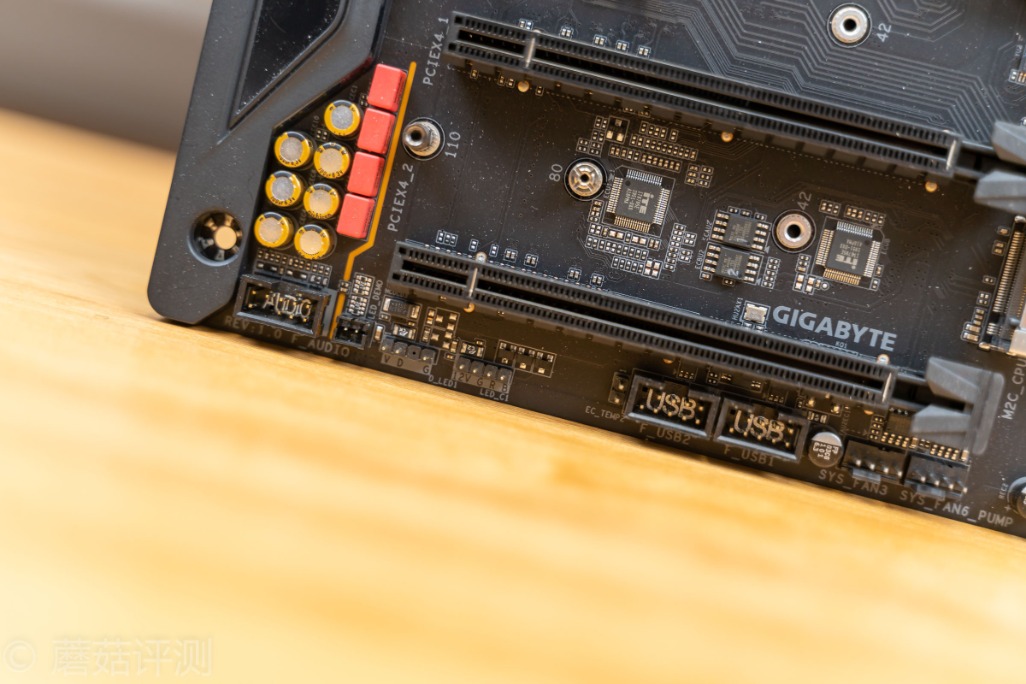

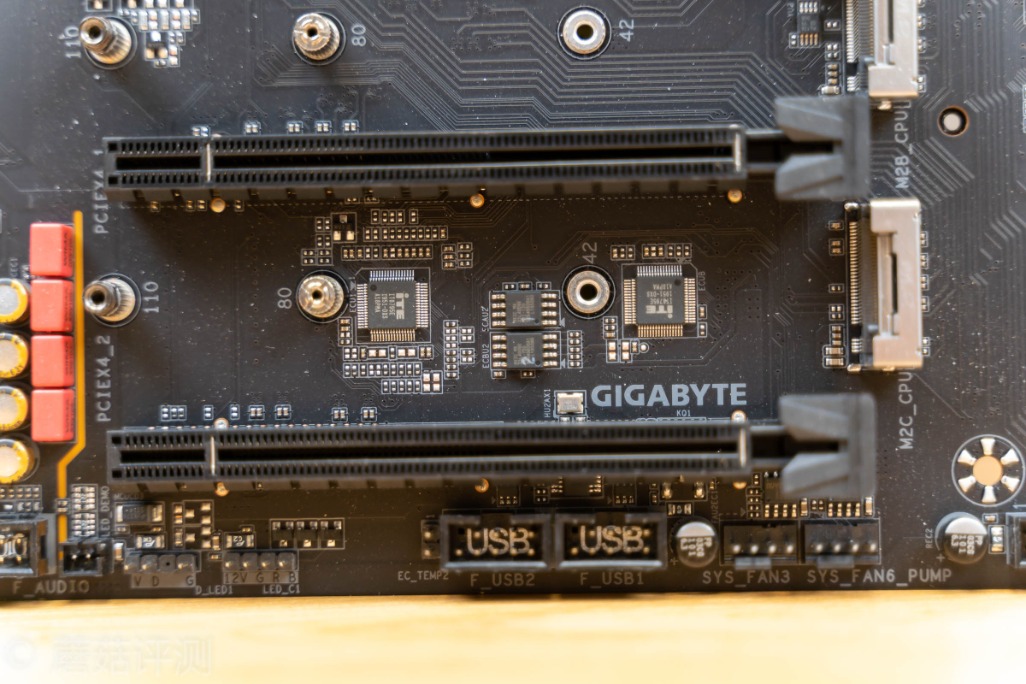

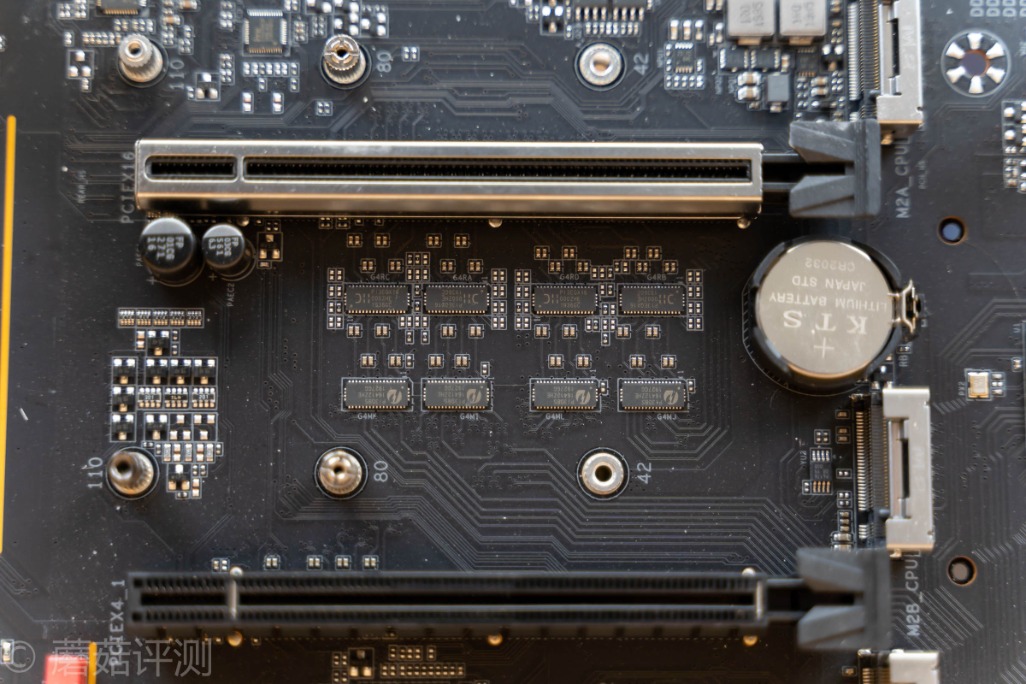

▼B550主板的主PCIe插槽支持PCIe4.0，主M2接口支持PCIe4.0。技嘉這里使用了多顆橋接芯片，將PCIe4.0接口均分，一條X16，分成兩條X8，然后讓三個M2接口均支持PCIe 4.0 x 4，很有意思。對于高端顯卡來說，PCIe 4.0 x 8的帶寬就已經足夠使用了。

▼下面有兩個檢測芯片，中間是存儲芯片。

▼左下角還有一個大的檢測芯片，用于檢測主板的溫度、電流等信息。

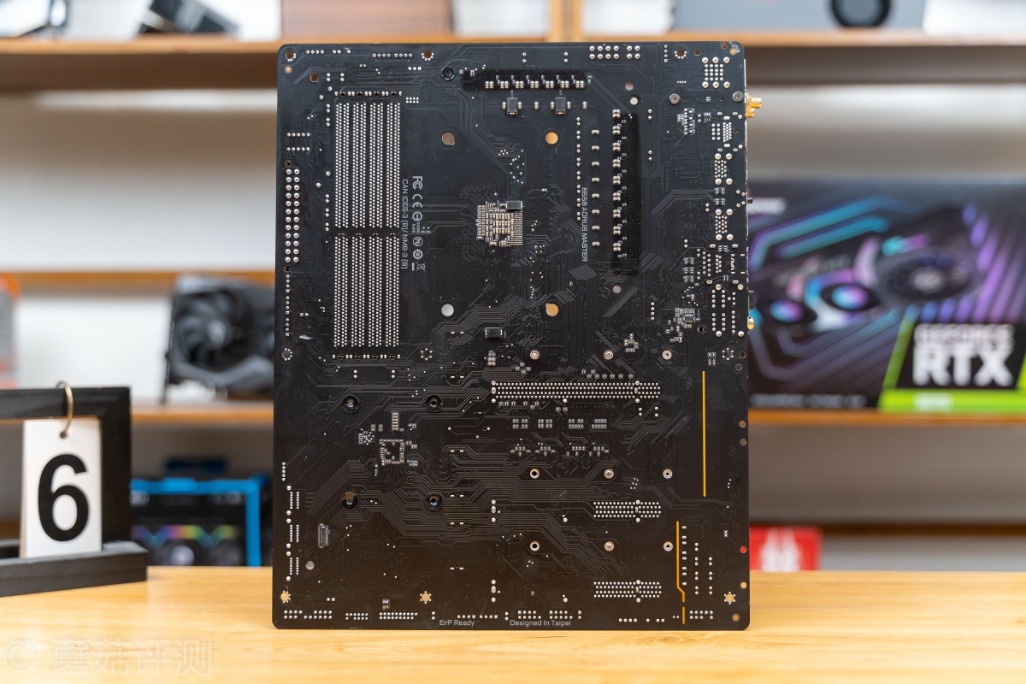

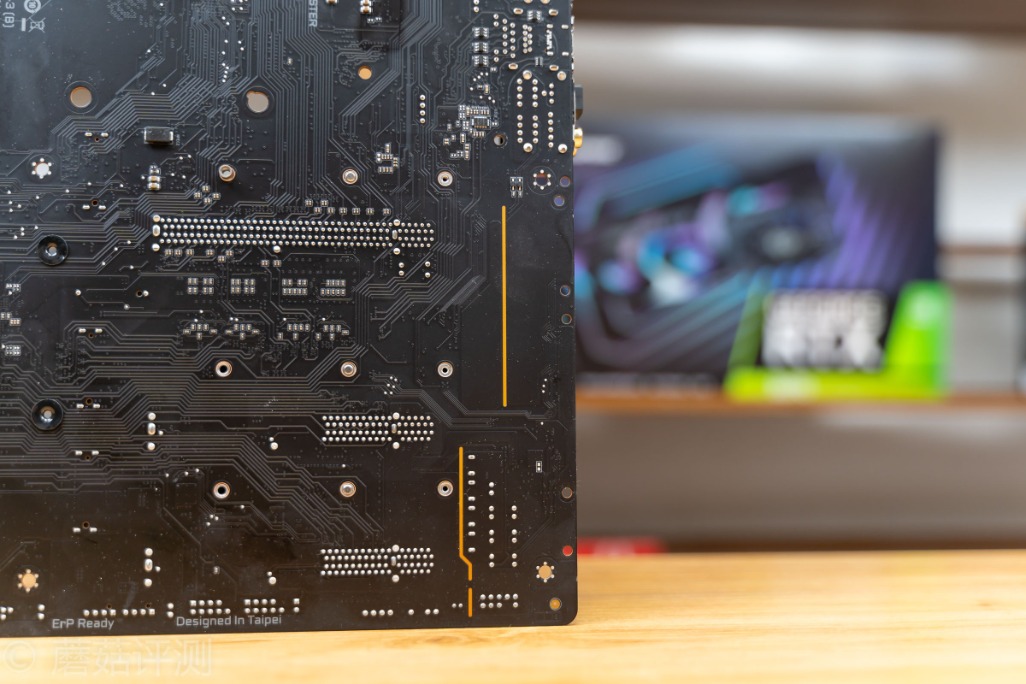

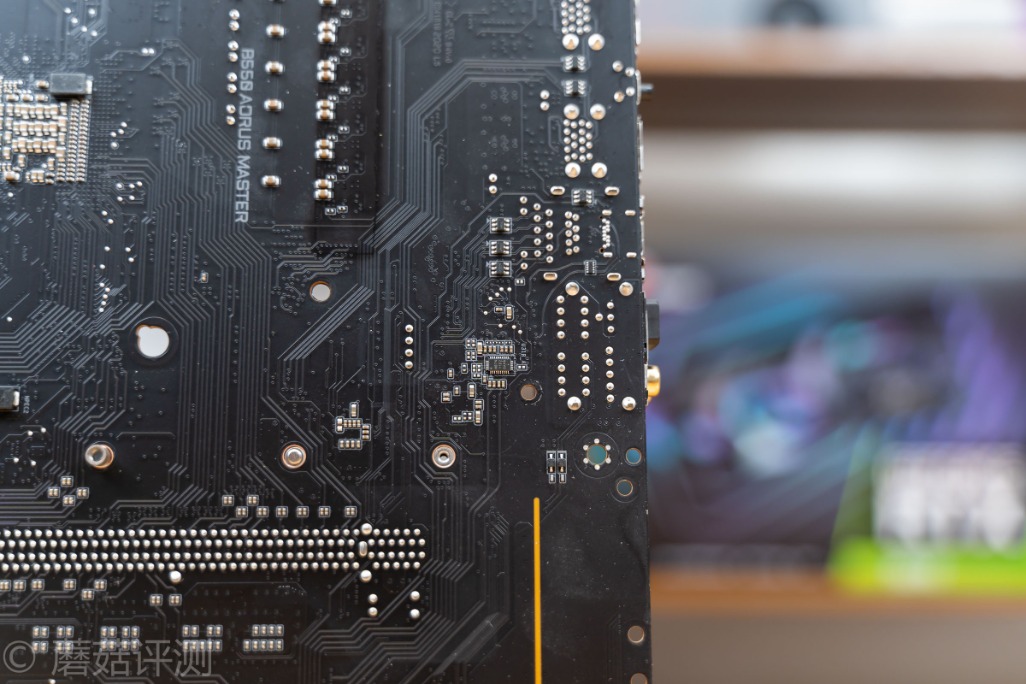

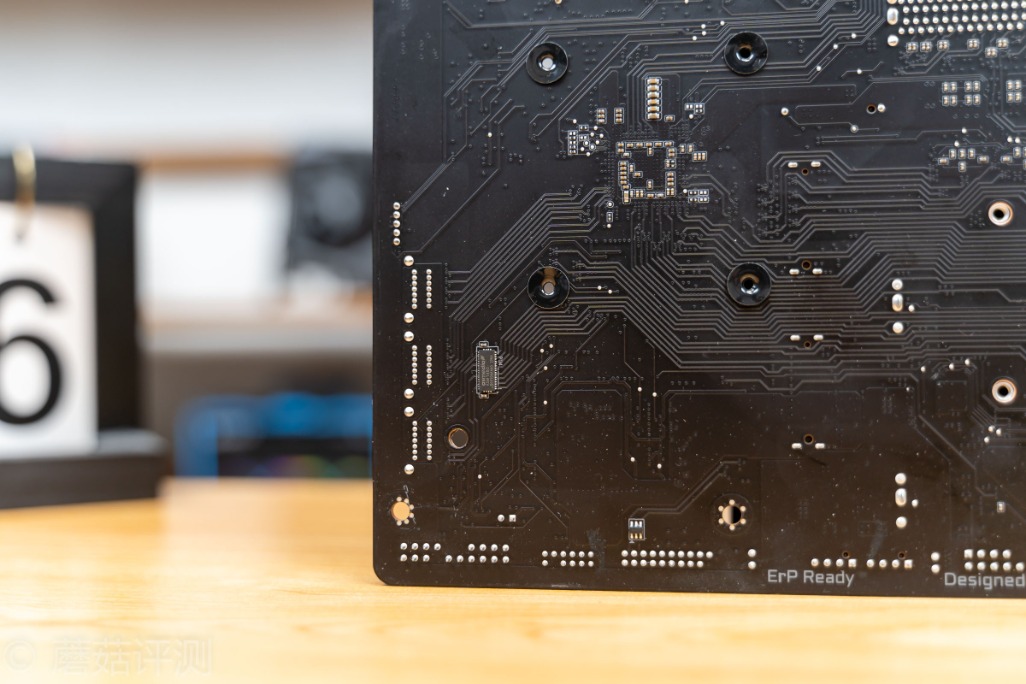

▼主板的背面，都是各種焊點，元件很少。

▼左側在USB接口部分有一個橋接芯片，用于支持USB接口。

▼音頻部分還能看到物理的分割，防止干擾，提高音頻部分的信噪比。

▼左下角部分有一顆ASM1480，用于PCIe信號的切換。感覺在這個位置，用于SATA接口的支持吧。

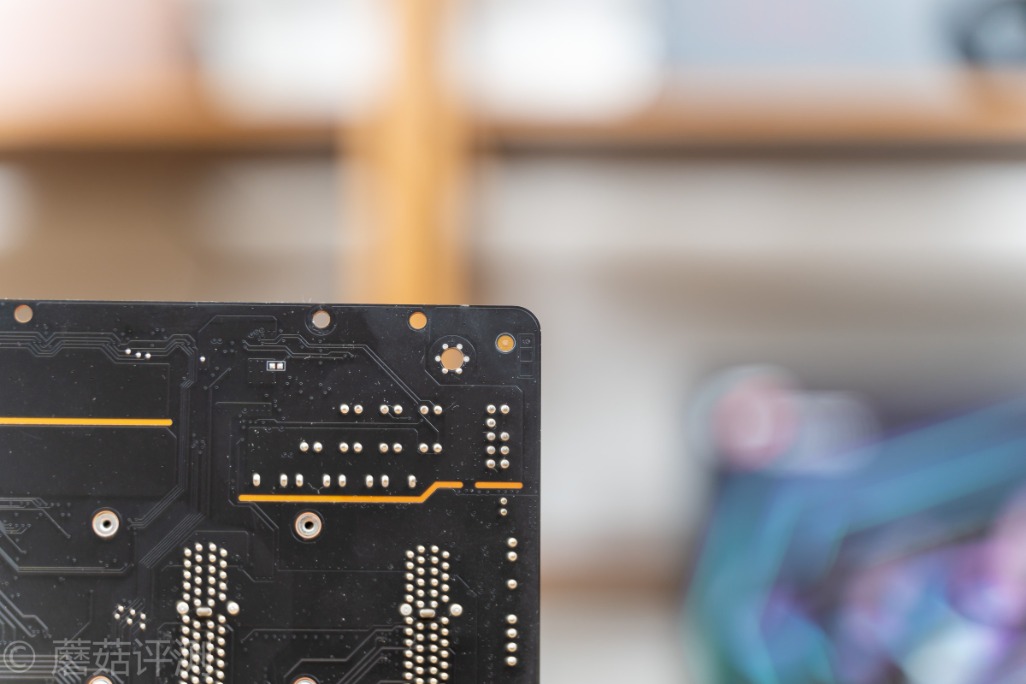

▼主板是6層板，用料不錯。

五、技嘉 B550 AORUS MASTER主板 裝機

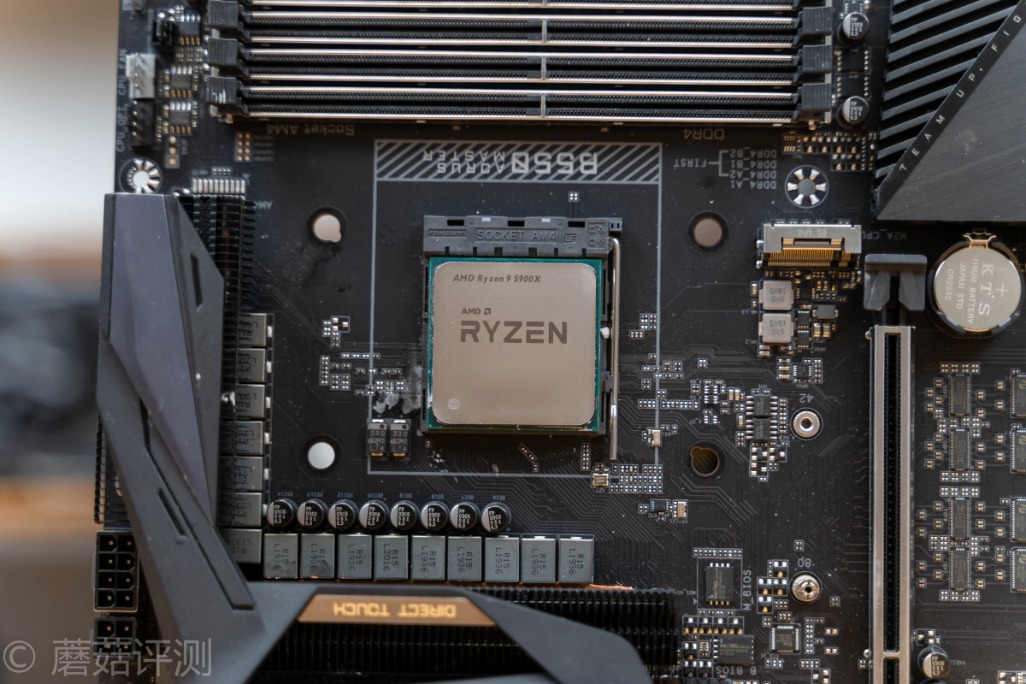

▼測試處理器就是朋友的5900X，能搶到好羨慕。

▼固態就直接上三星的SM963，22110規格的。

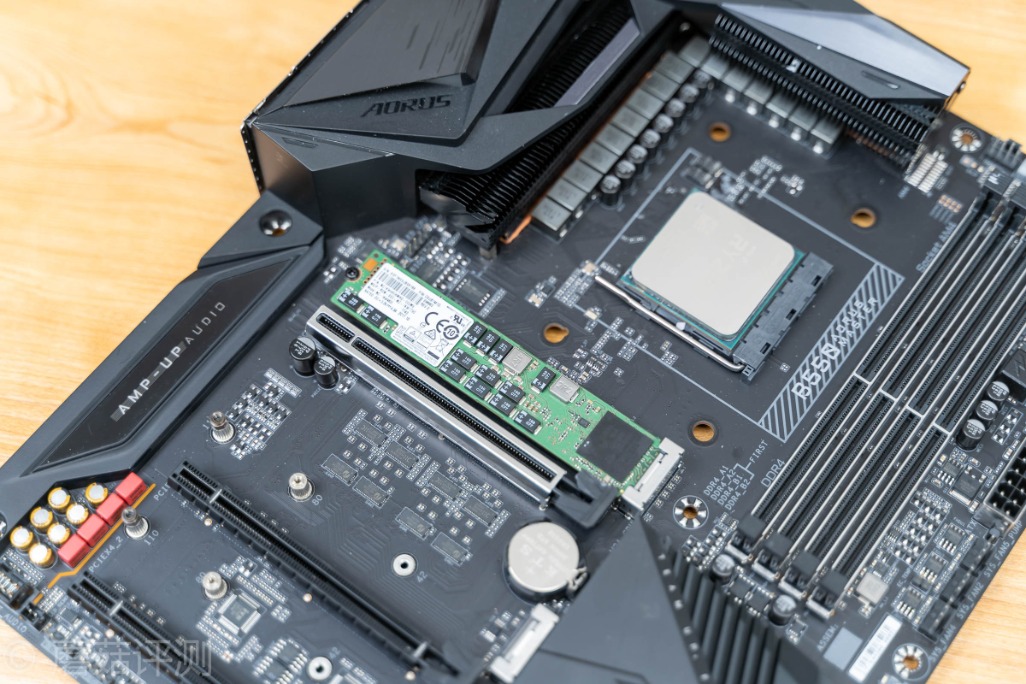

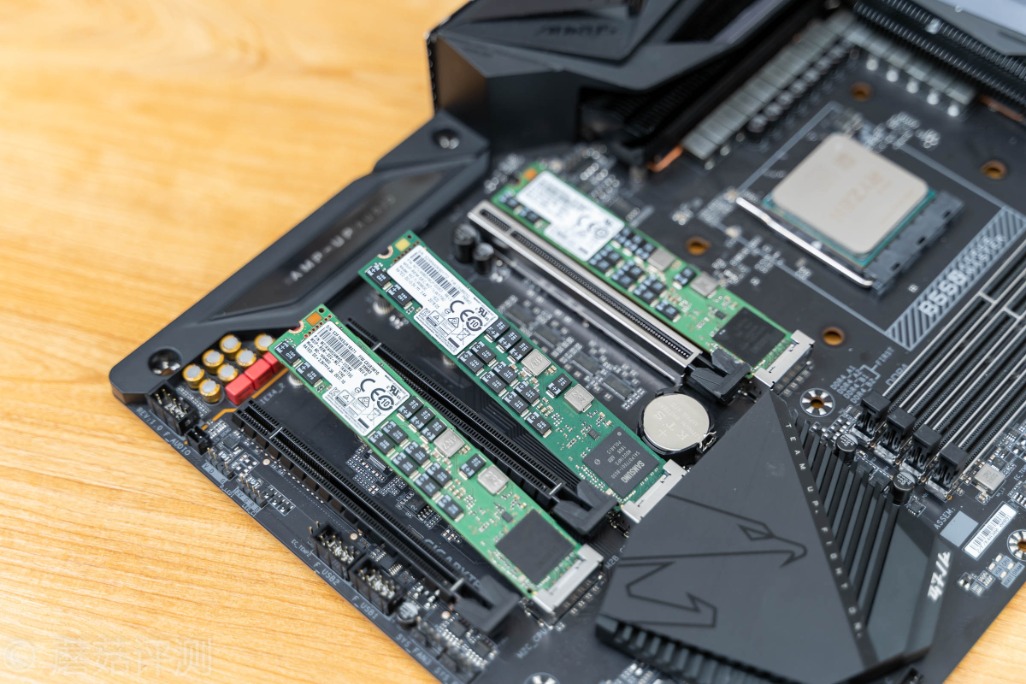

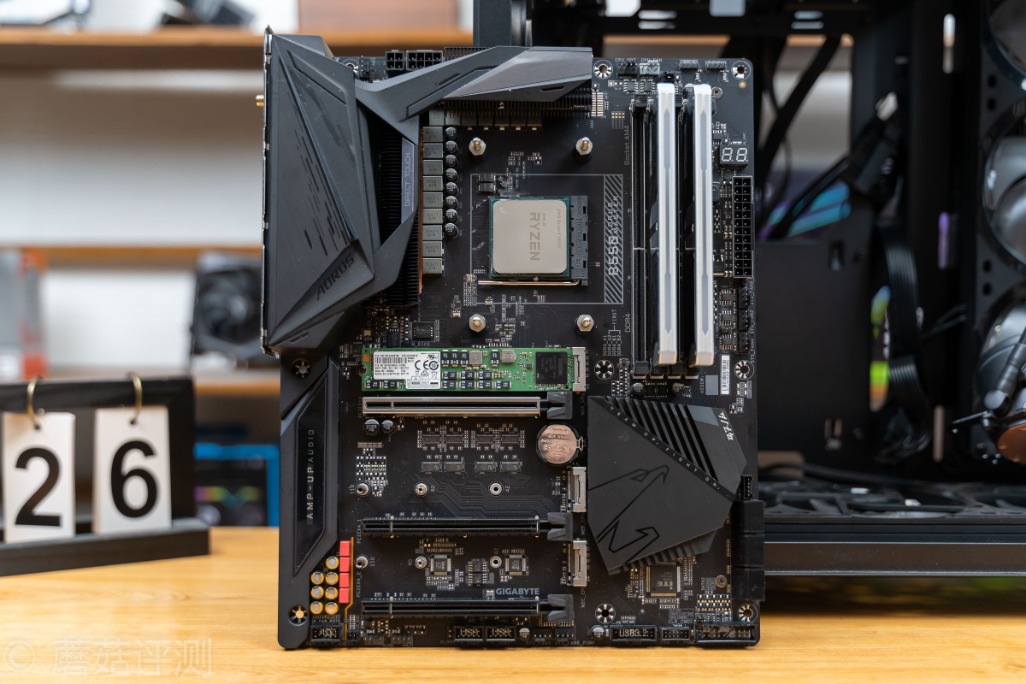

▼三條全長的M2插槽真的非常爽，直接三條M2懟上去，容量、速度全都要。

▼內存用扎達克的SPARK，8G*2，頻率3600Mhz。

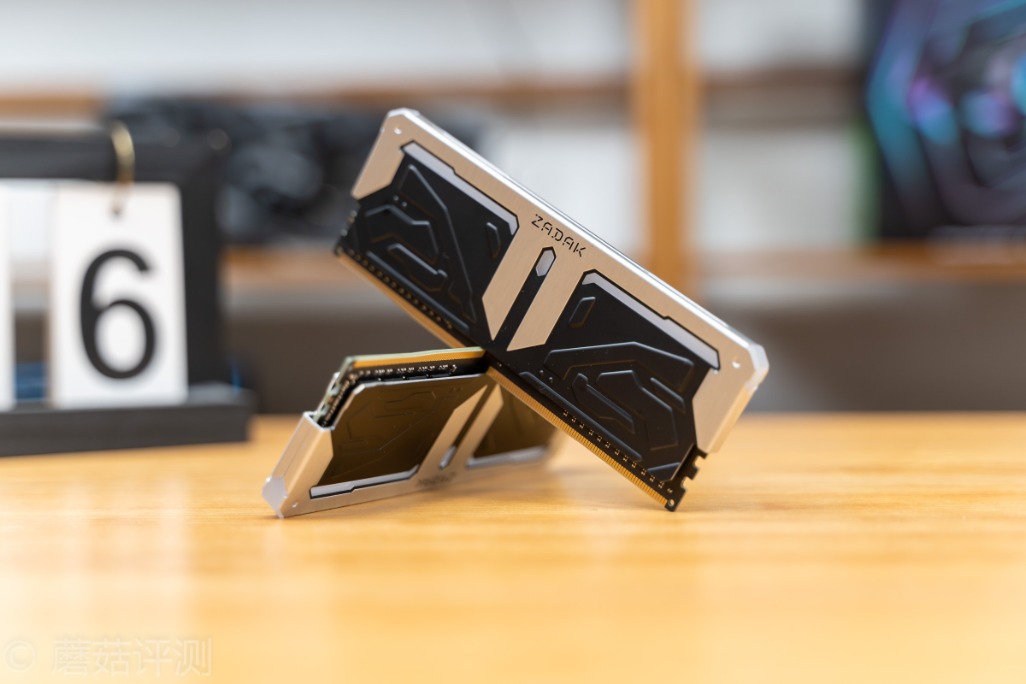

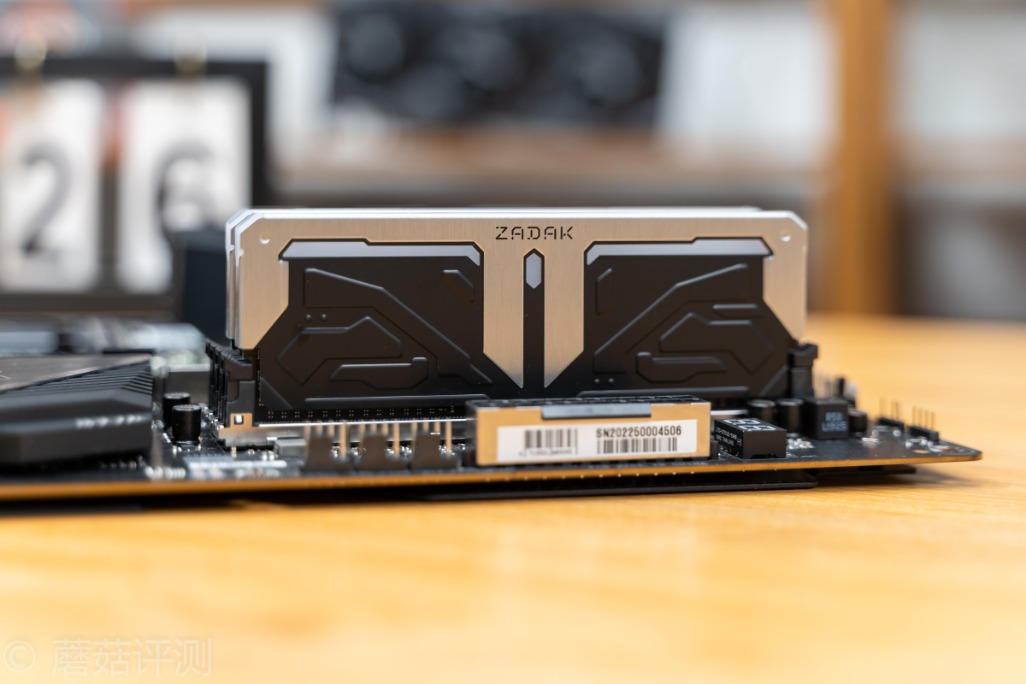

▼內存的顏值還是很漂亮的，表面有漂亮的金屬馬甲，表面處理均不相同，還有多段式的RGB燈帶。

▼各個部分都裝好，就可以將主板塞進機箱了。

▼測試的機箱使用安鈦克的P120，上置電源倉設計。電源倉里面是超頻三的七防芯金牌全模組電源，額定功率850W，完全可以滿足測試需求。

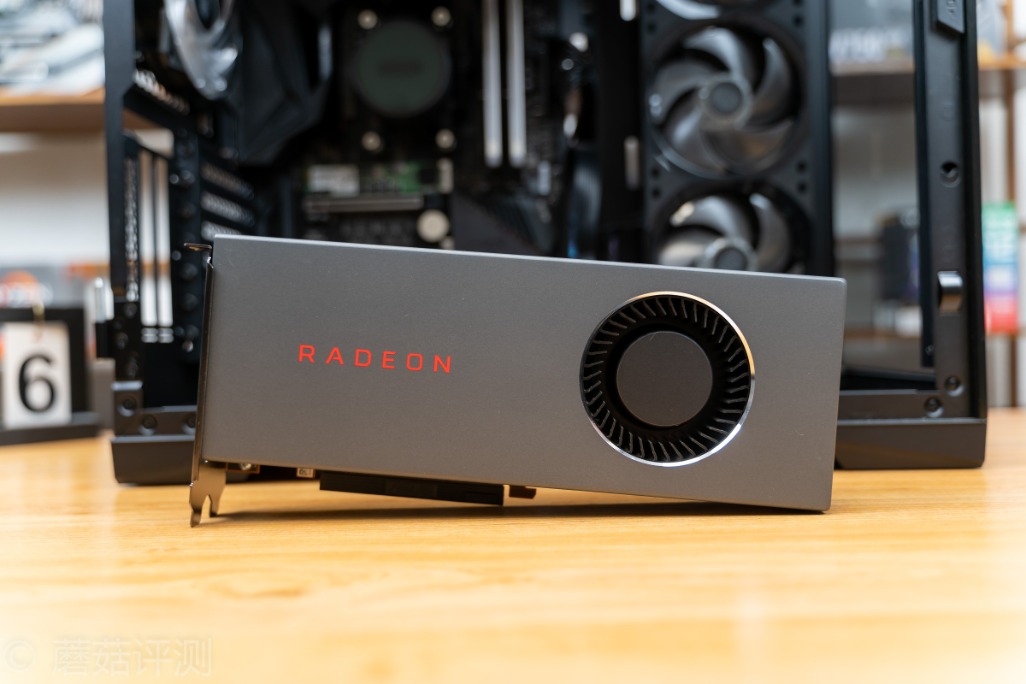

▼顯卡用的是AMD的5700公版，朋友買來收藏的，這里可以先用上。

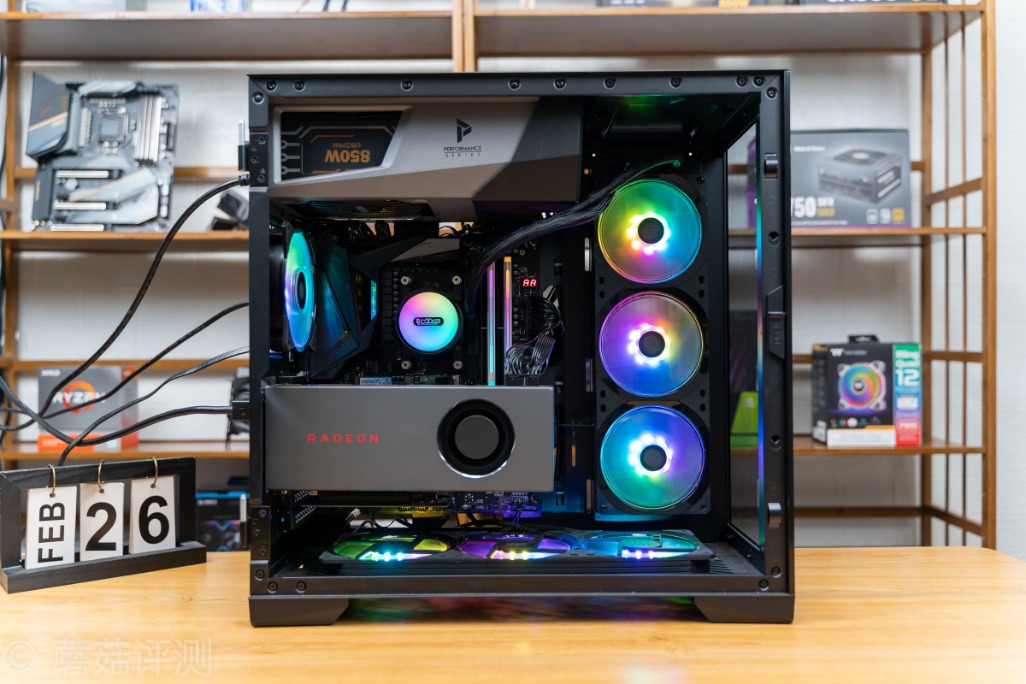

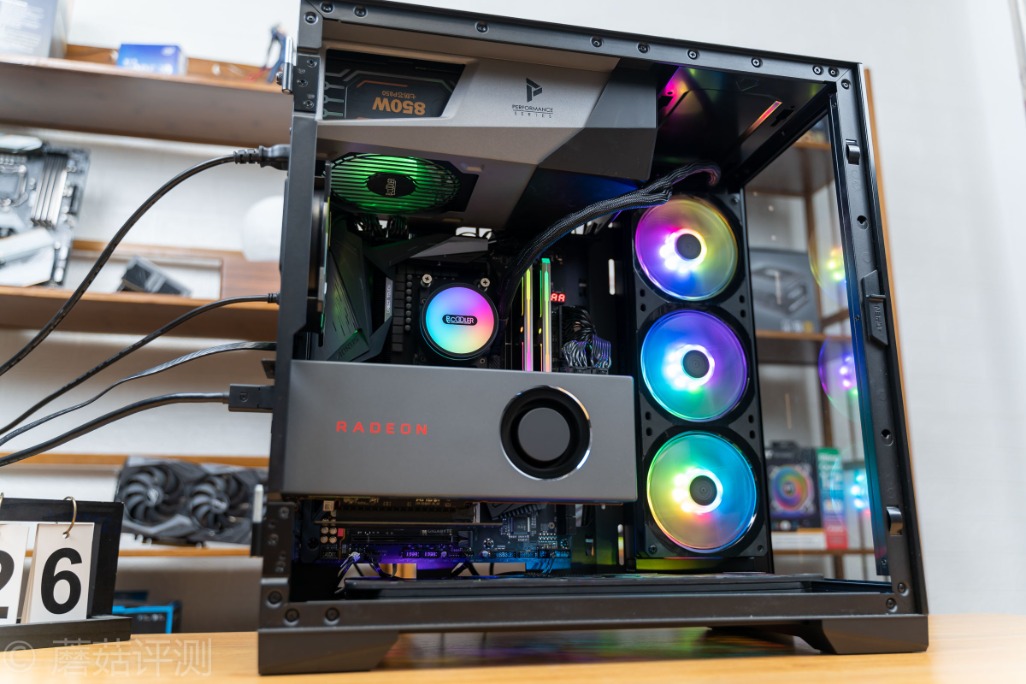

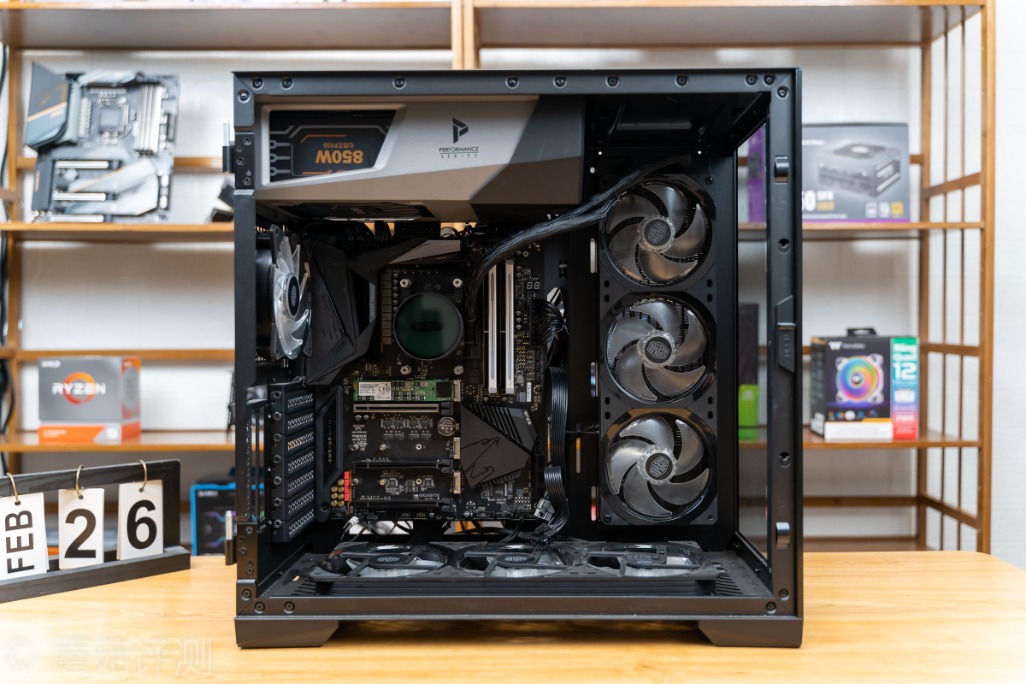

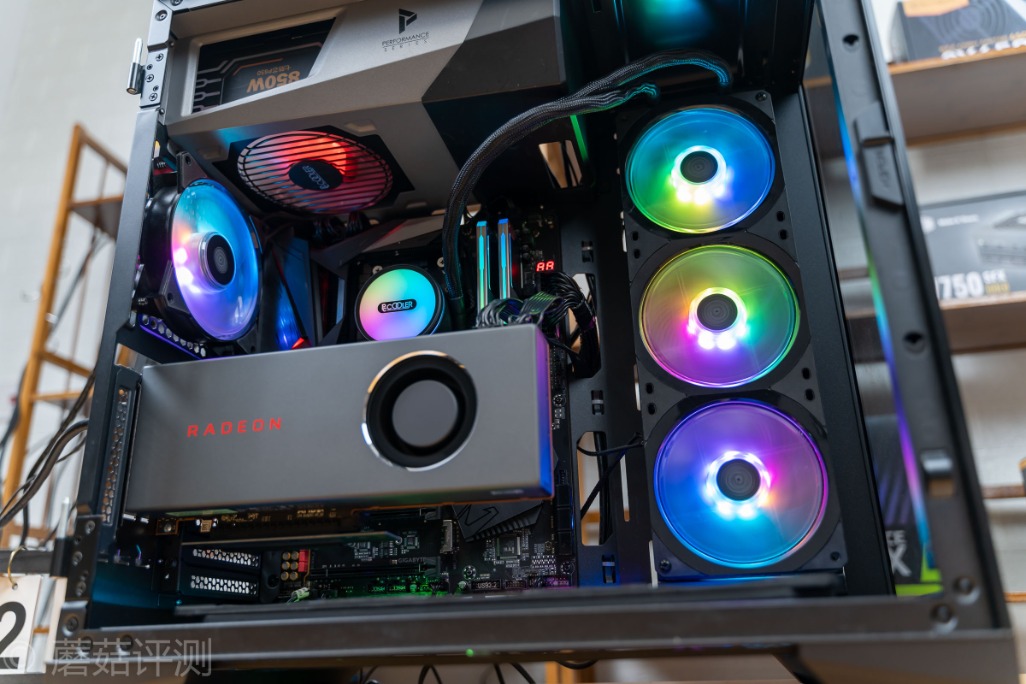

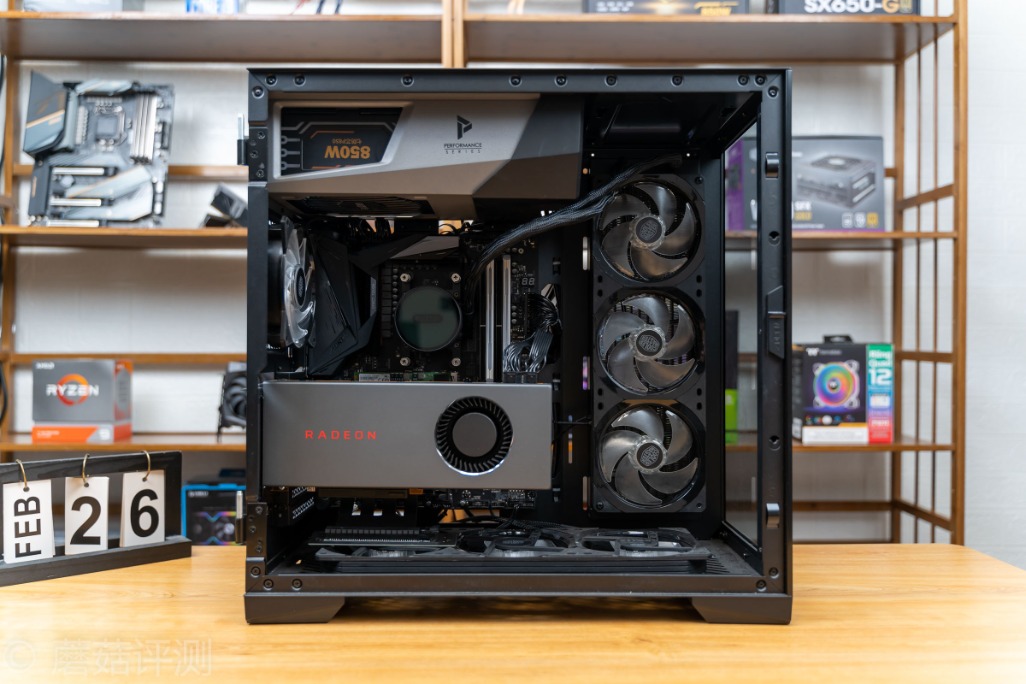

▼整機安裝完畢，看起來效果挺不錯的。

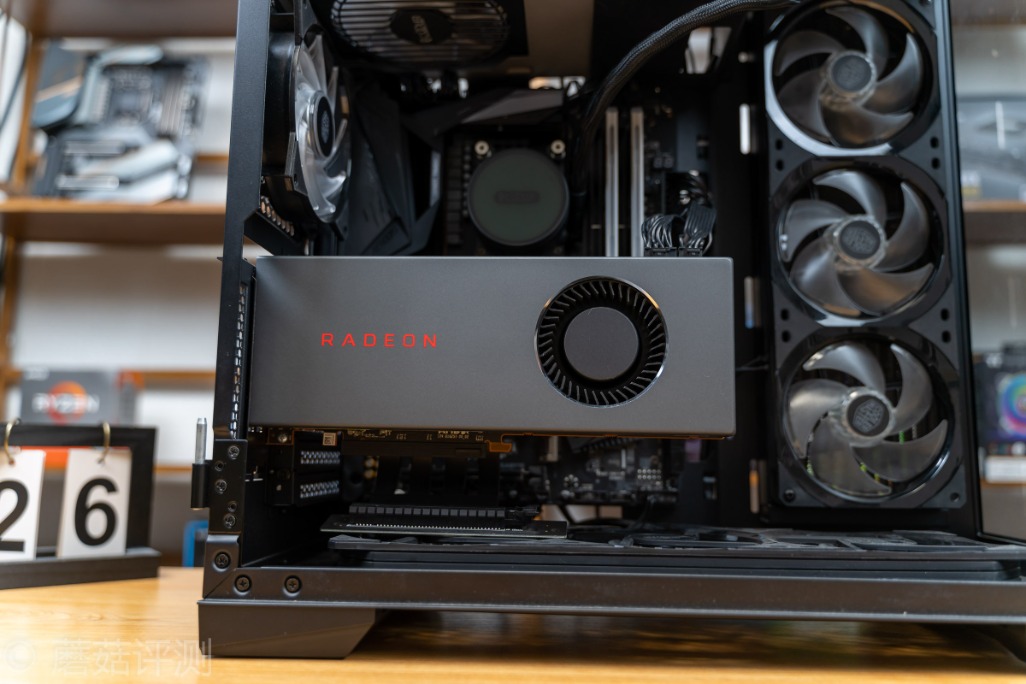

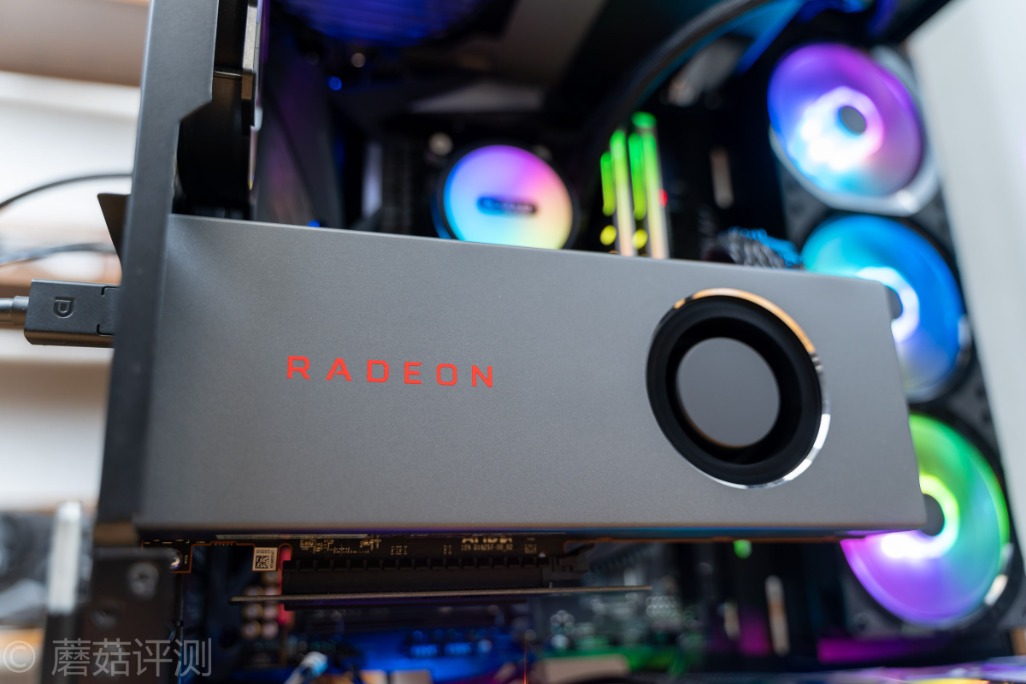

▼公版顯卡的顏值還是很漂亮的，渦輪散熱。

▼開機，一次點亮，完美！

▼整機的效果還是很漂亮的，技嘉這塊B550Master主板燈控接口很多，可以接很多發光設備。

▼換個角度，效果同樣很棒。

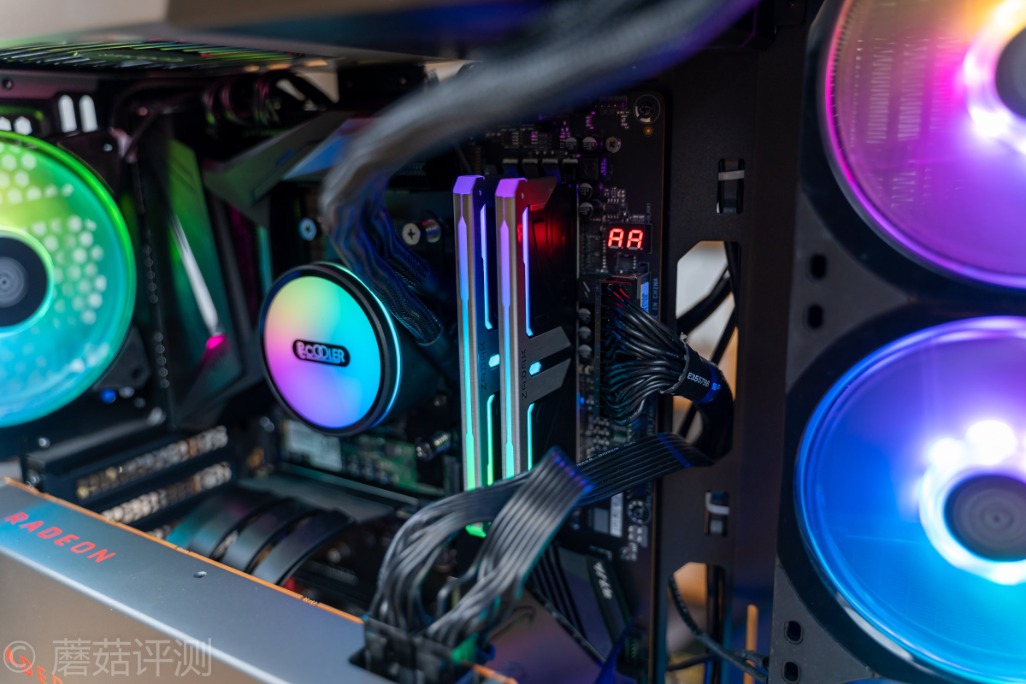

▼內存部分，多段式的RGB燈效，發光部分很多，感覺很有設計感。

▼公版的5700沒燈效，但是外殼都是金屬的，質感不錯。

▼主板的南橋部分沒燈效，但是表面的大雕LOGO還是很漂亮的。

六、技嘉 B550 AORUS MASTER主板 測試

1、常規測試

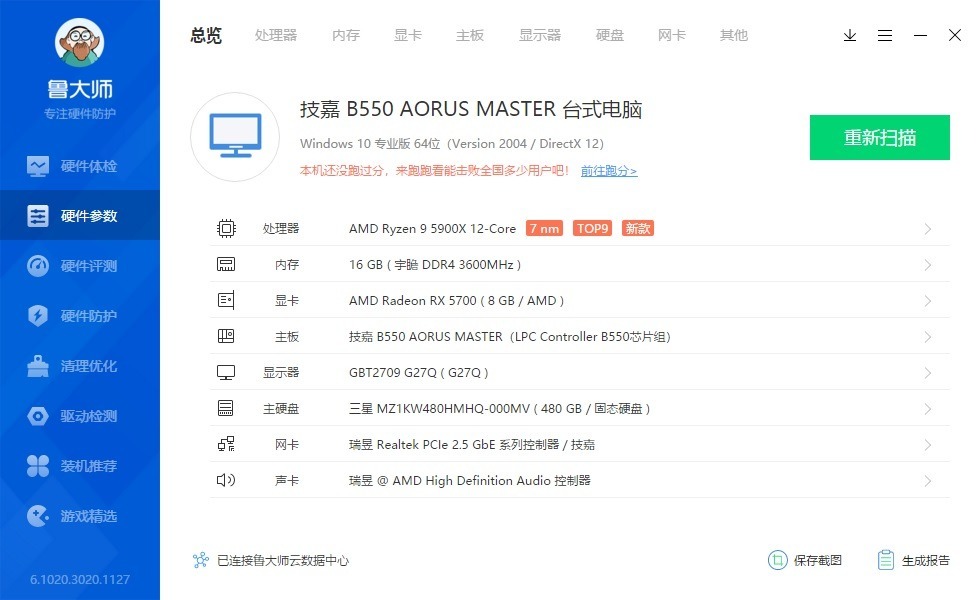

▼整機配置一覽，處理器是5900X，顯卡是5700。

▼簡單跑個測試，處理器得分88.4W，逼近百萬。顯卡得分42W，內存14W，固態11.9W。

▼處理器，12核心24線程，三級緩存64MB，性能強大。

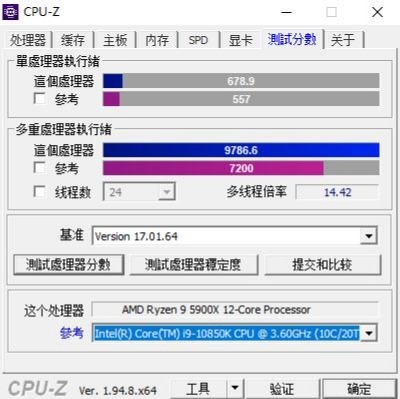

▼簡單跑個CPU-Z的測試，單核678.9、多核9786.6，遠強于intel的i9 10850K。

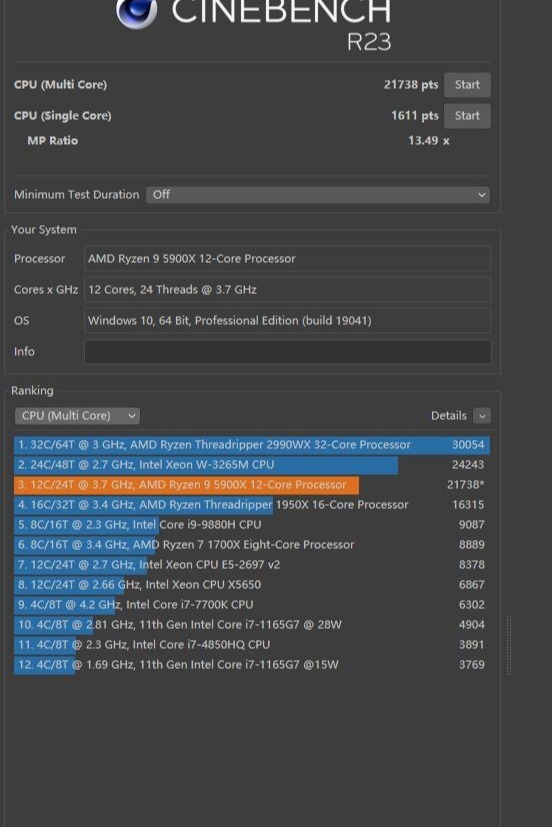

▼跑一下R23測試，單核1611、多核21738，整體性能非?？鋸?。

▼并且在進行單核測試的時候，處理器的單核睿頻在4.9GHz，穩穩的。

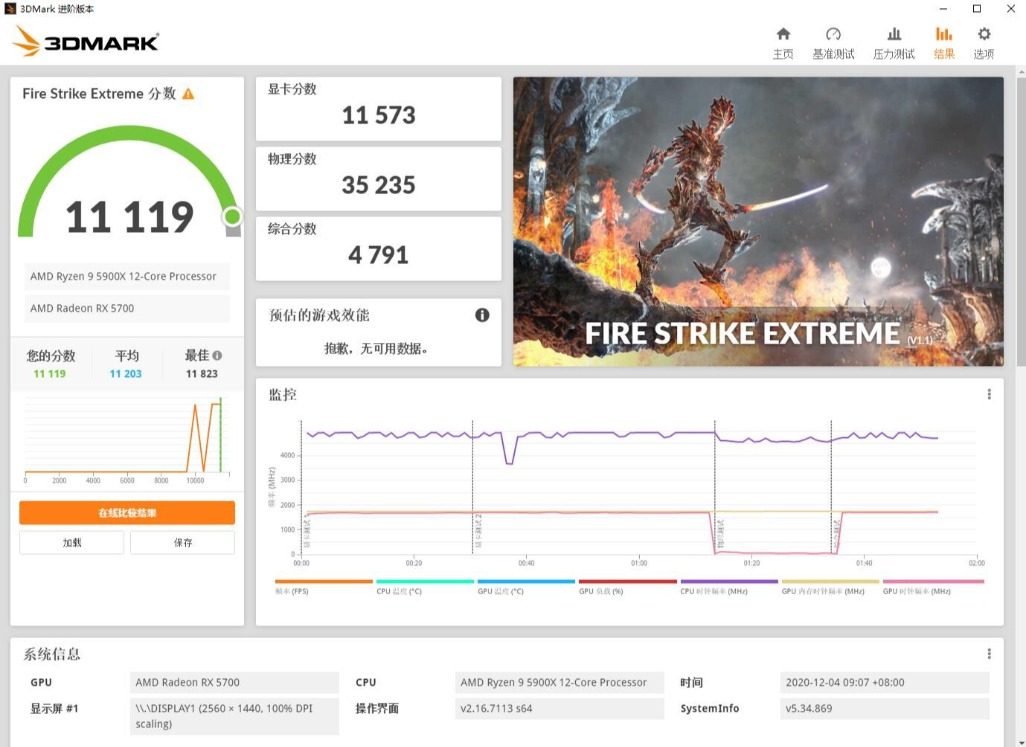

▼3Dmark測試，F(xiàn)SE模式，物理得分35235，物理測試場景超級流暢，這是之前沒體驗過的。

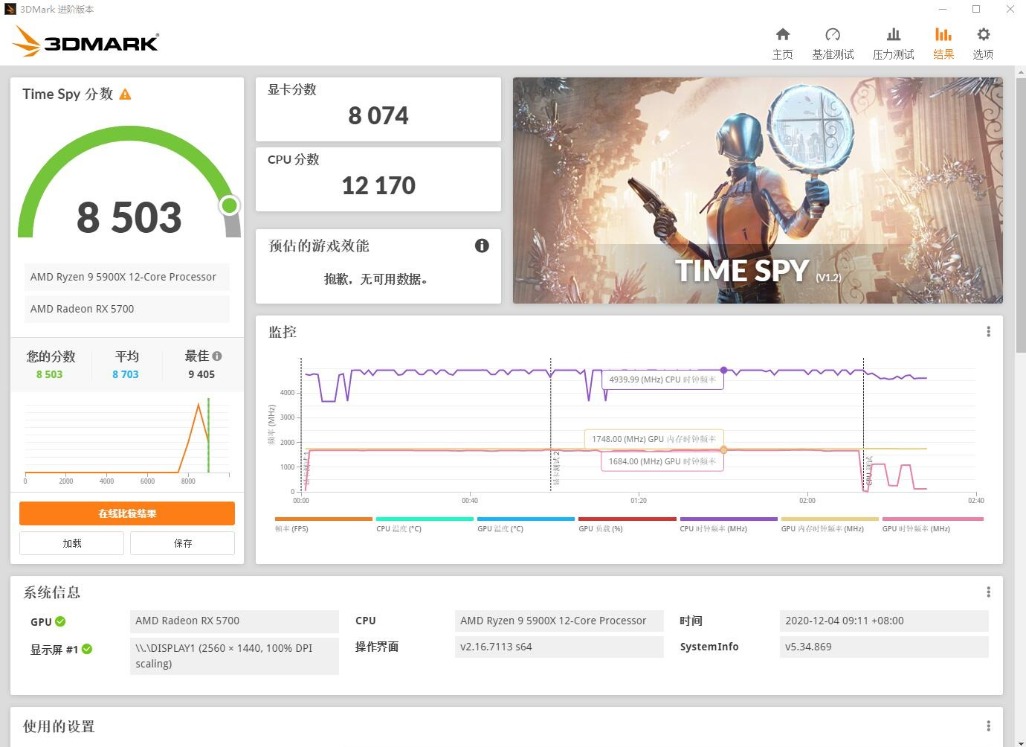

▼TS模式，處理器的得分12170，同樣很強大。

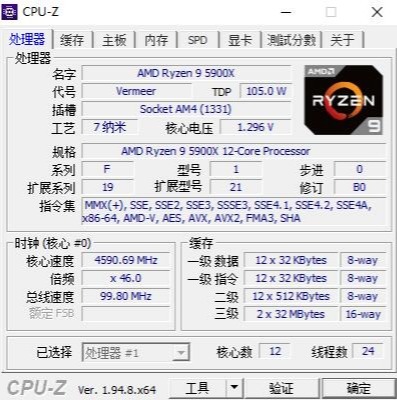

▼接著簡單超個頻，全核拉到4.6GHz，很輕松。

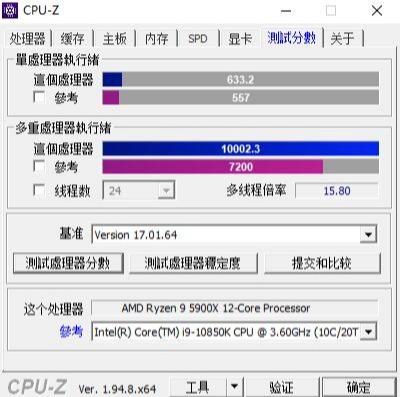

▼跑一下CPU-Z的測試，多核成績輕松破萬。

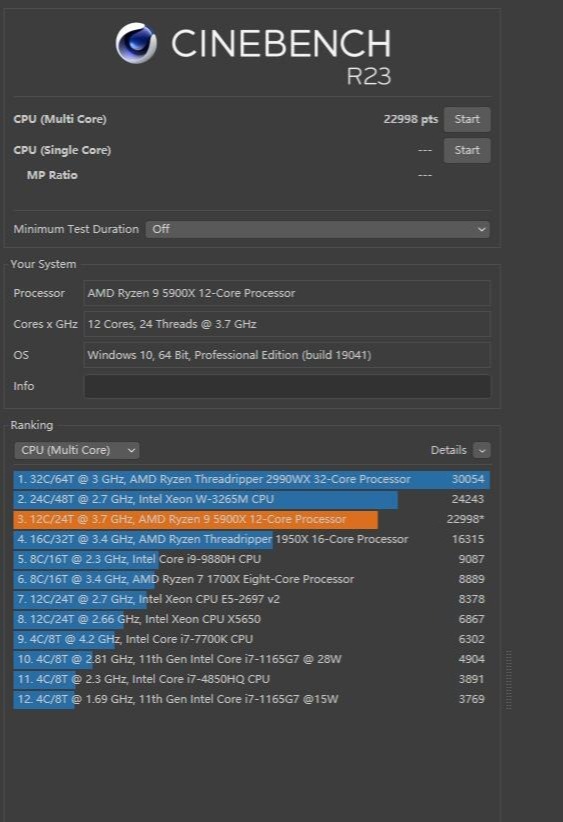

▼R23的多核成績22998，接近2.3W，很強大。

▼3Dmark的物理分?jǐn)?shù)也略有提升。

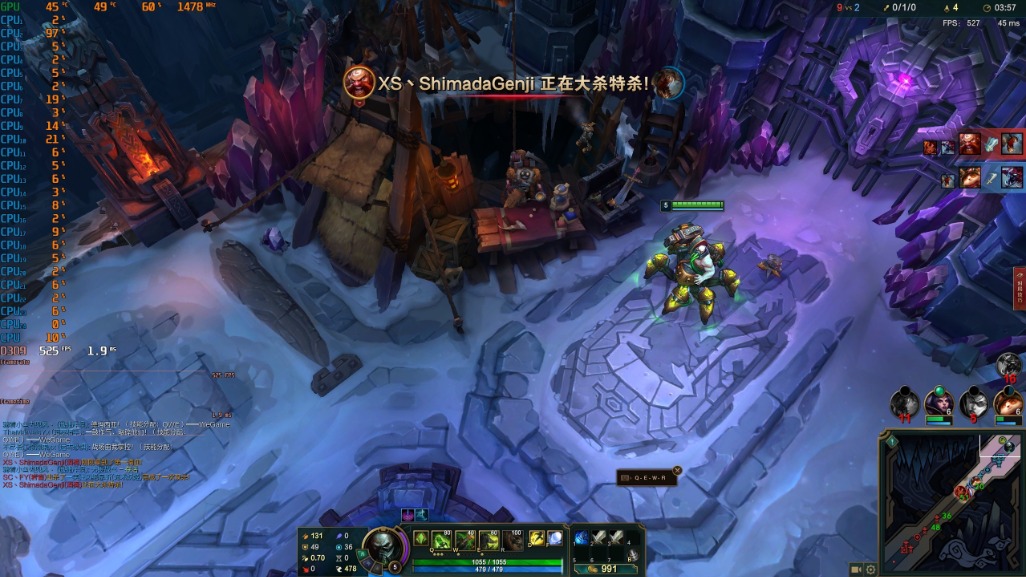

▼跑一下lol的大亂斗測試，可以看到單核占用超高，其他核心都沒怎么動。泉水游戲幀數525幀，很流暢。

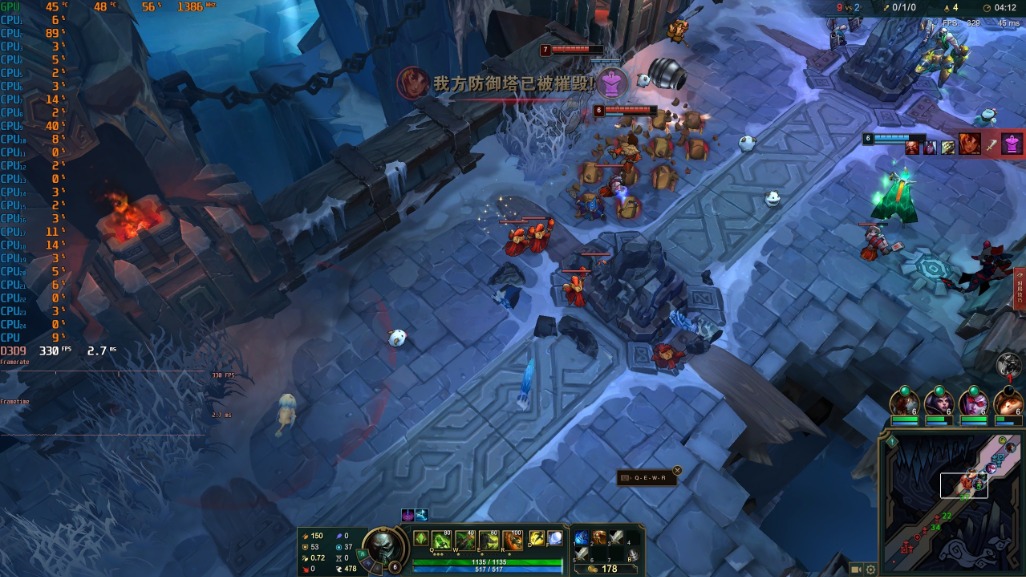

▼游戲場景游戲幀數330幀，換intel的處理器，應該會降到220幀左右。AMD的5900X的單核性能十分夸張，無論是測試還是實際體驗，都非常明顯。

2、供電測試

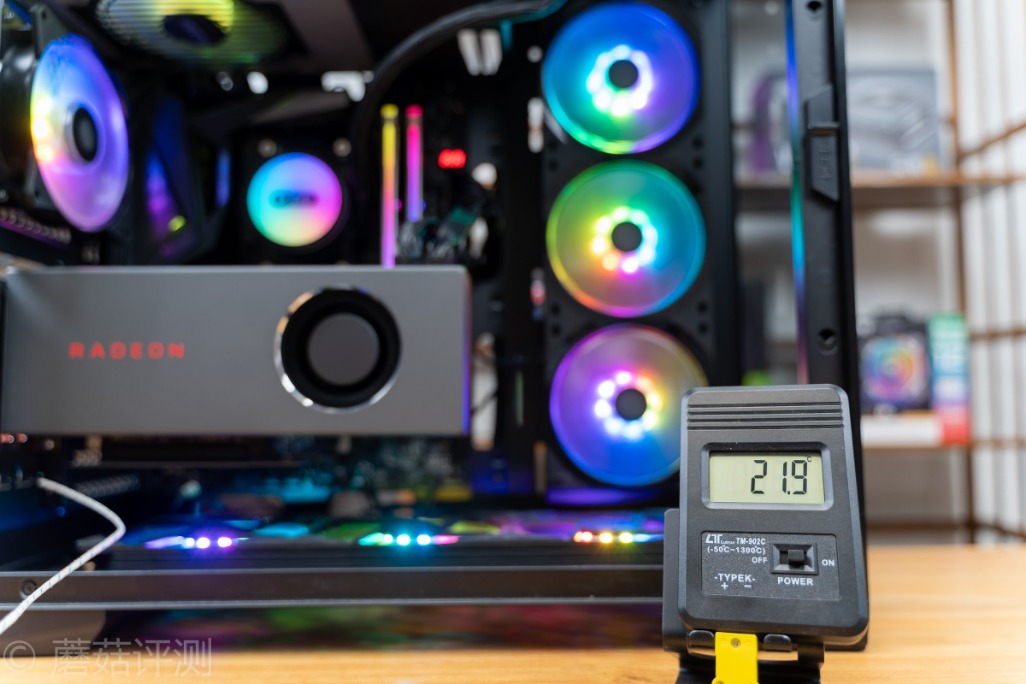

▼接著進行散熱測試，室溫22℃左右，空調已開。

▼日常待機，處理器溫度在30℃左右波動。

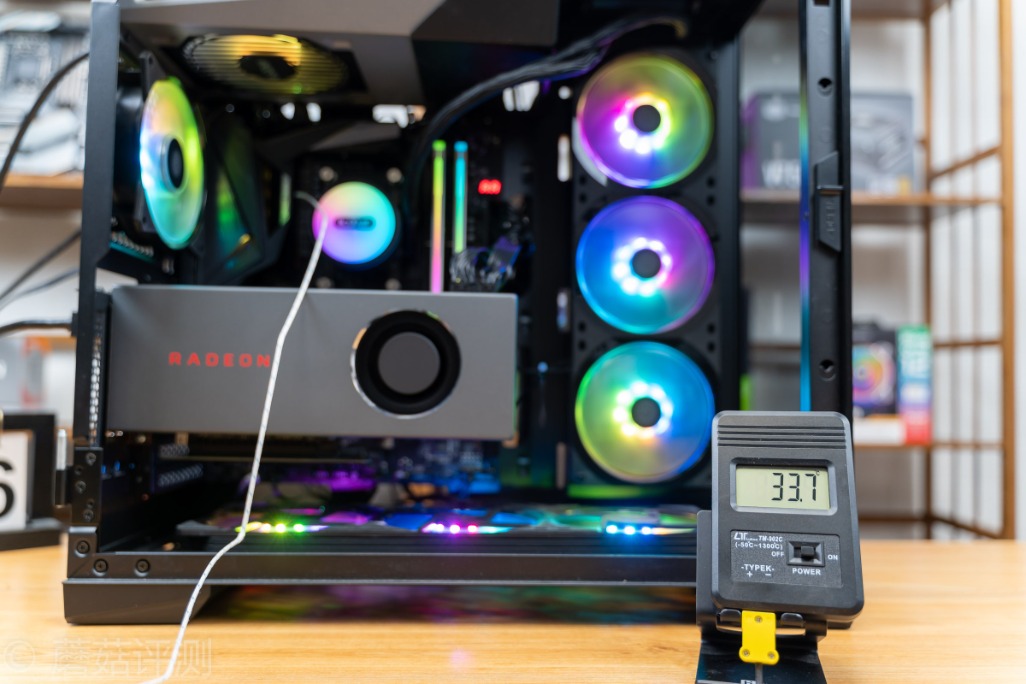

▼供電部分的溫度穩定在33.7℃，基本沒啥波動。

▼跑個CPU-Z的壓力測試，模擬下輕度滿載。處理器溫度69℃左右，處理器功耗120W左右。

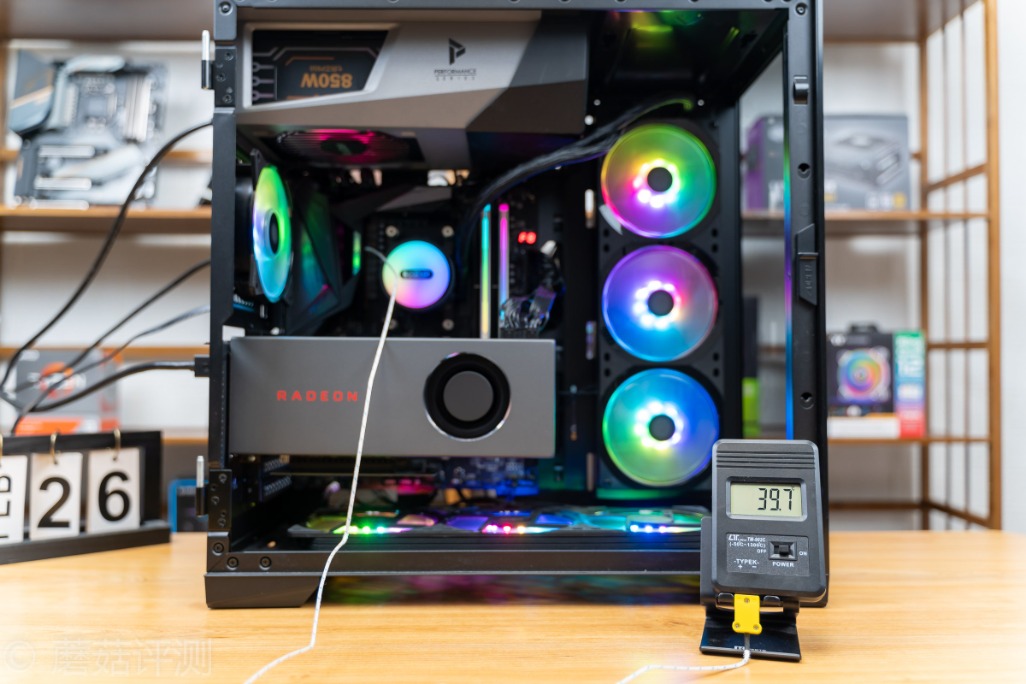

▼主板供電部分的溫度在39.7℃，溫溫的，沒什么負載的感覺。

▼單烤FPU測試，處理器的溫度在67℃左右，功耗110W左右。

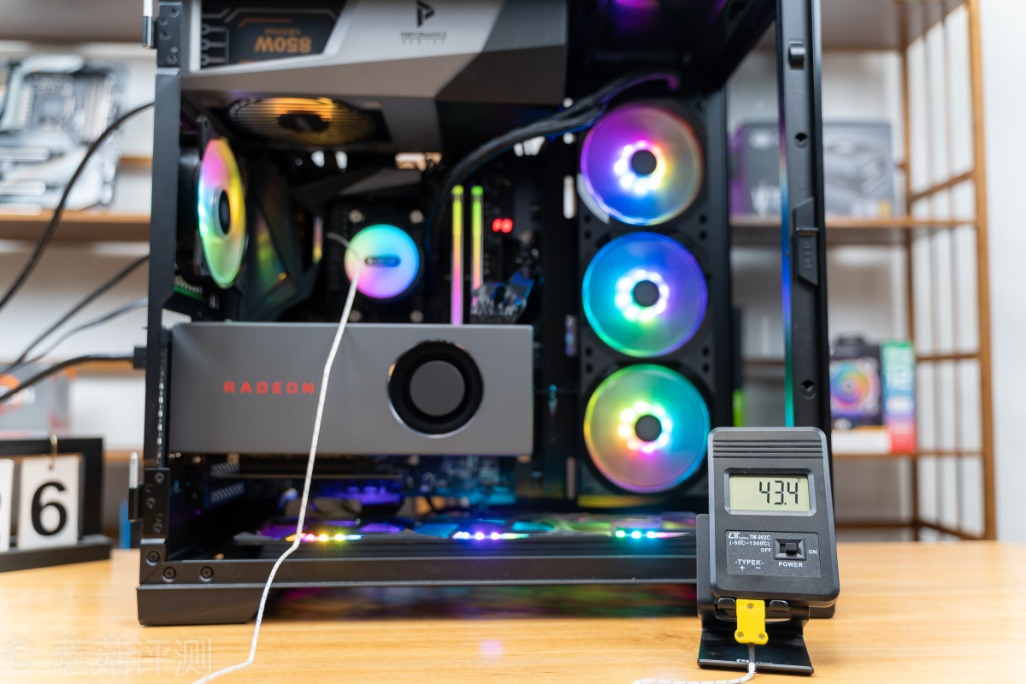

▼供電溫度略高一點，43.4℃，還是沒啥感覺的樣子。

▼接著進入AMD的Master軟件，將處理器的運行模式調整為精準頻率提升，再進行單烤FPU測試，處理器的溫度上升到75℃，功耗去到127W。

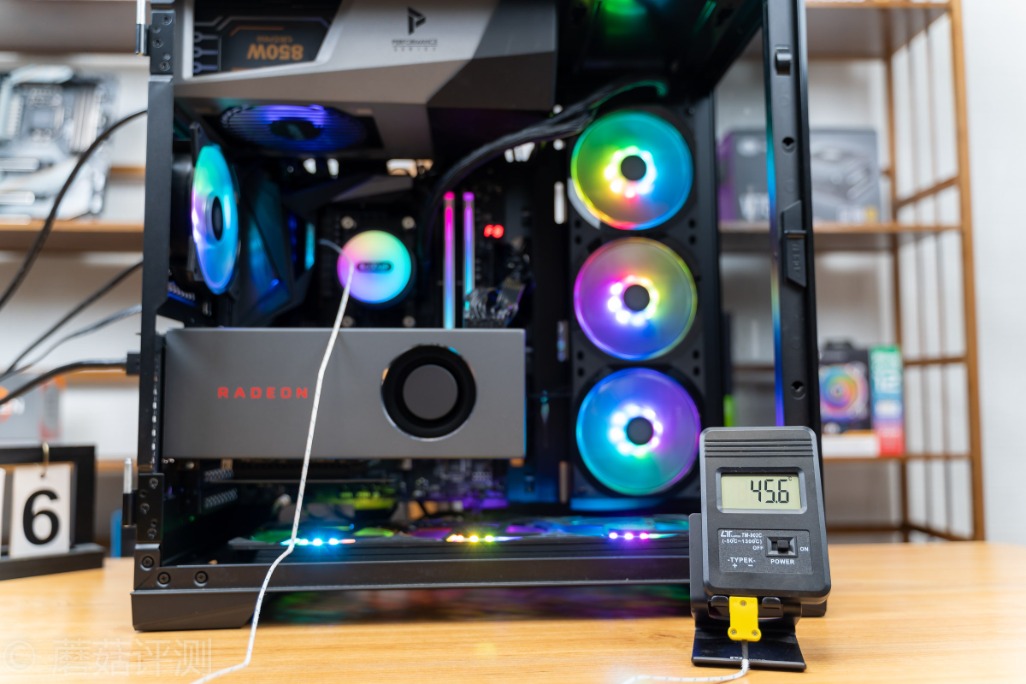

▼主板的供電溫度略高一點，去到45.6℃。

▼簡單超頻，將5900X的全核主頻拉到4.4G，單烤FPU。處理器溫度上升到了72℃，處理器功耗120W。

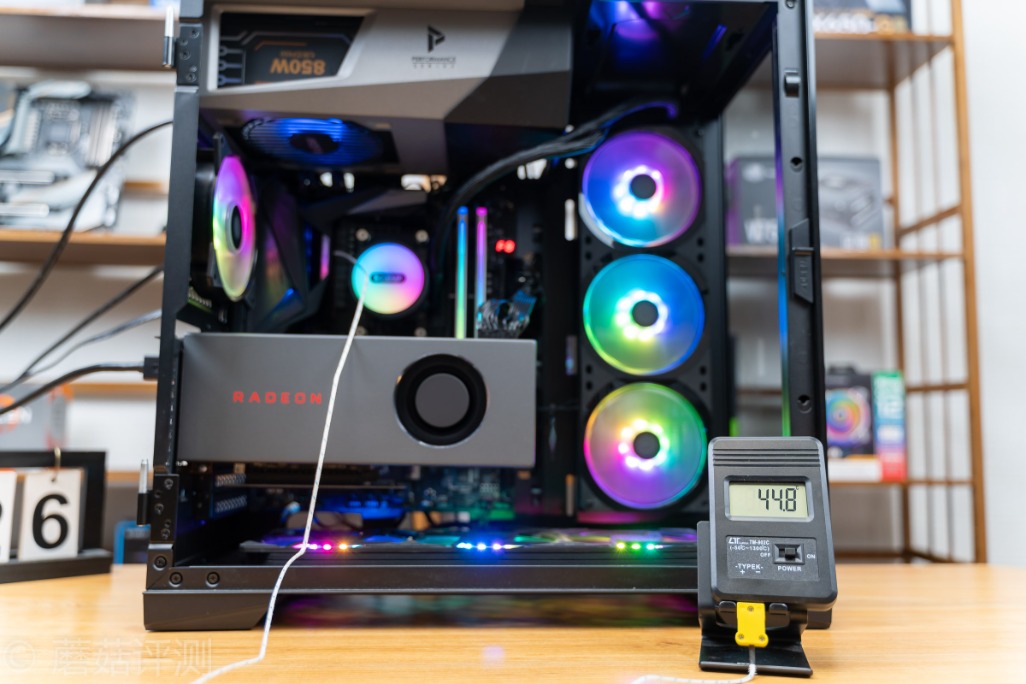

▼供電溫度44.8℃，不高。

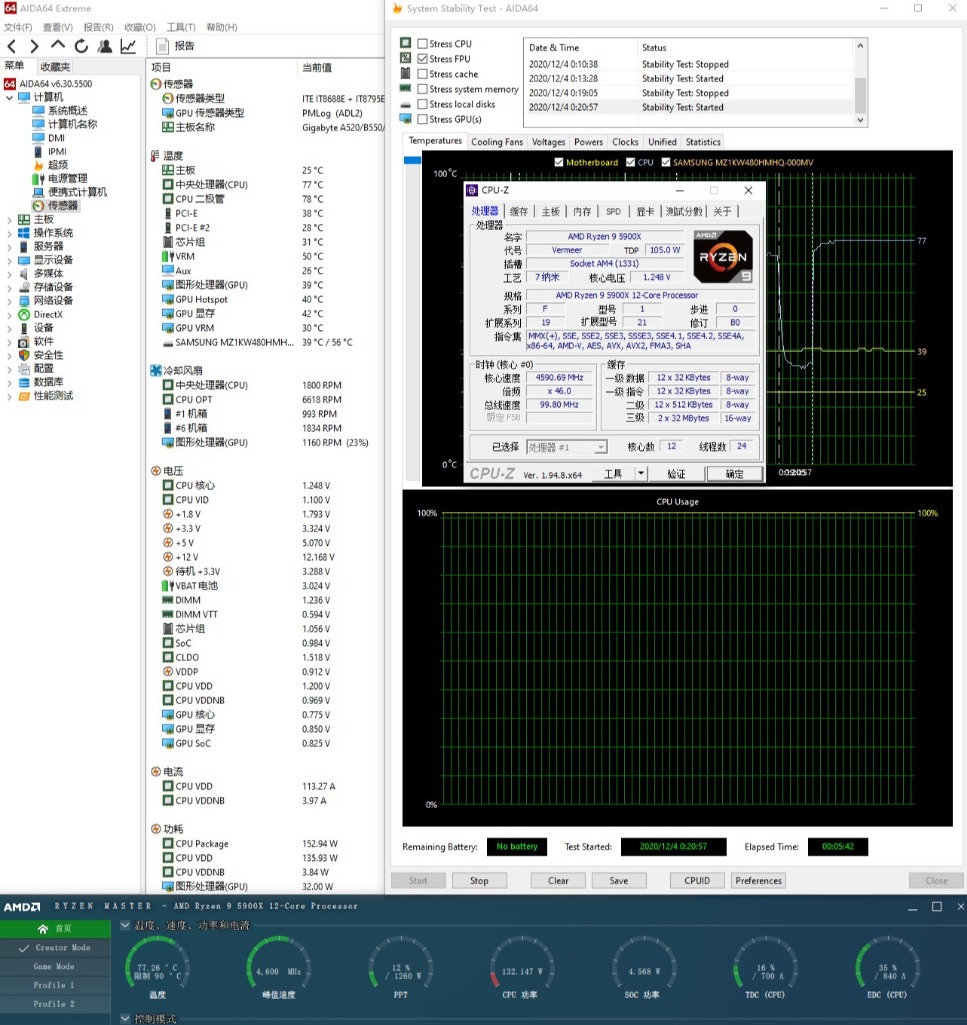

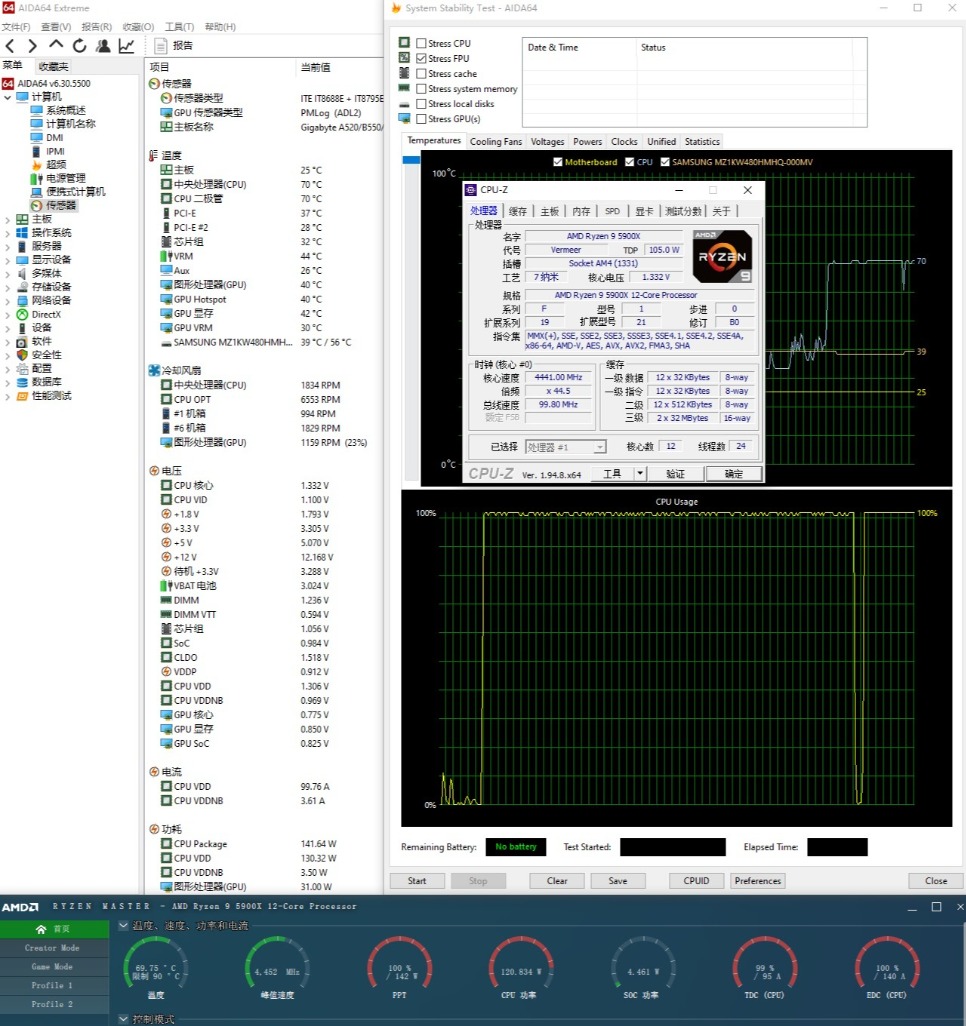

▼最后在1.2875V的情況下，將處理器的主頻拉至全核4.6G，單烤FPU，處理器溫度77℃，功耗132W。

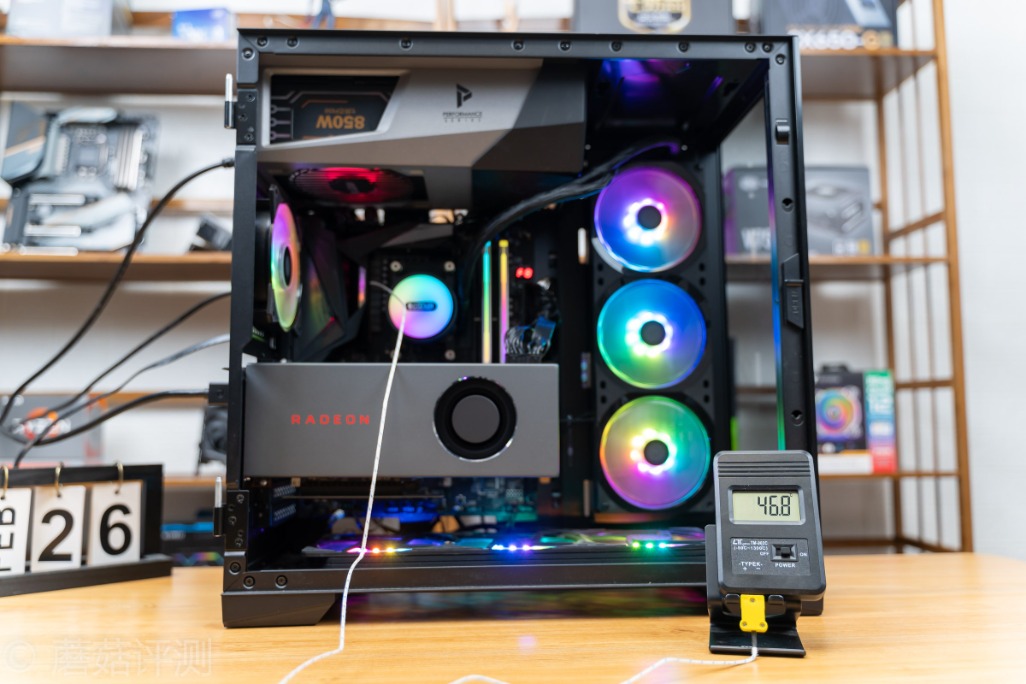

▼供電溫度46.8℃，還是沒啥動靜。

3、開啟SAM功能、更狂怒

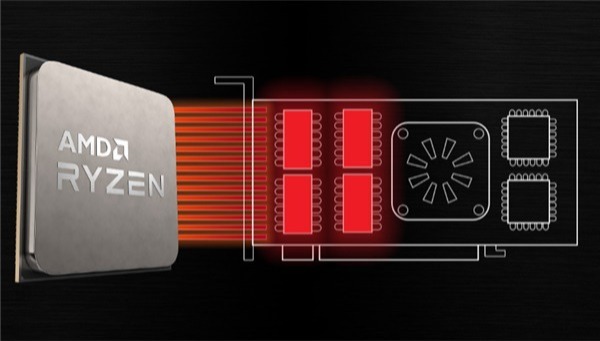

▼除了常規的玩法之外，AMD在6000系列顯卡上還強勢推出了AMD SAM智能存取技術、Rage Mode狂暴模式，采用5000系列處理器和6000系列顯卡搭配的用戶，可以在主板里面打開相應的設置。

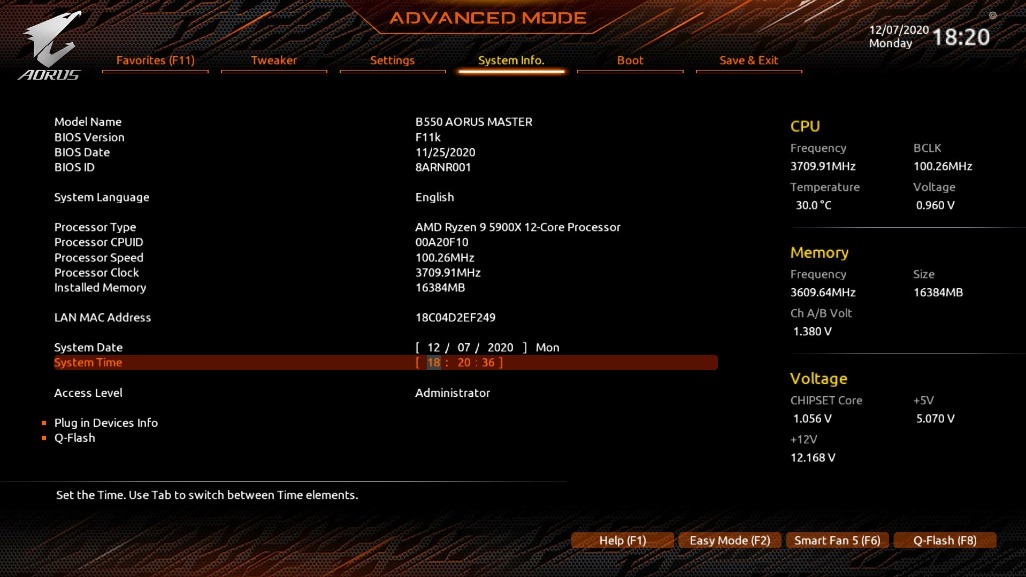

▼前不久技嘉給全部的B550系列主板更新了全新的F11K版本BIOS，在這個版本的BIOS中，就可以開啟AMD全新發布的SAM功能，讓5000系列AMD處理器可以直接訪問顯卡的顯存，延遲更小，性能發揮更加淋漓盡致。

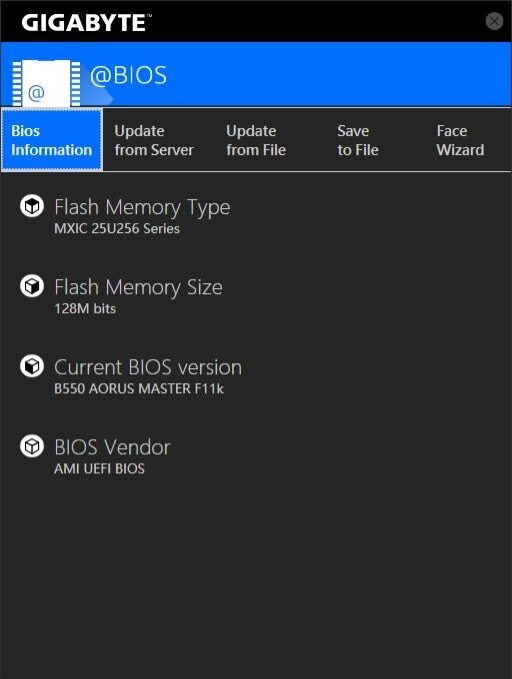

▼如果能進到Windows系統，就可以輕松的通過@BIOS這個軟件來更新主板的BIOS，很方便，在線下載，還支持BIOS備份。如果你的主板并未安裝CPU、內存、顯卡等硬件，依然可以通過技嘉的Q-Flash Plus功能來升級BIOS，只需要把全新的Bios下載到U盤中，并改個名，給主板一個供電，輕輕點擊主板IO面板上的Q-Flash Plus更新主板BIOS。

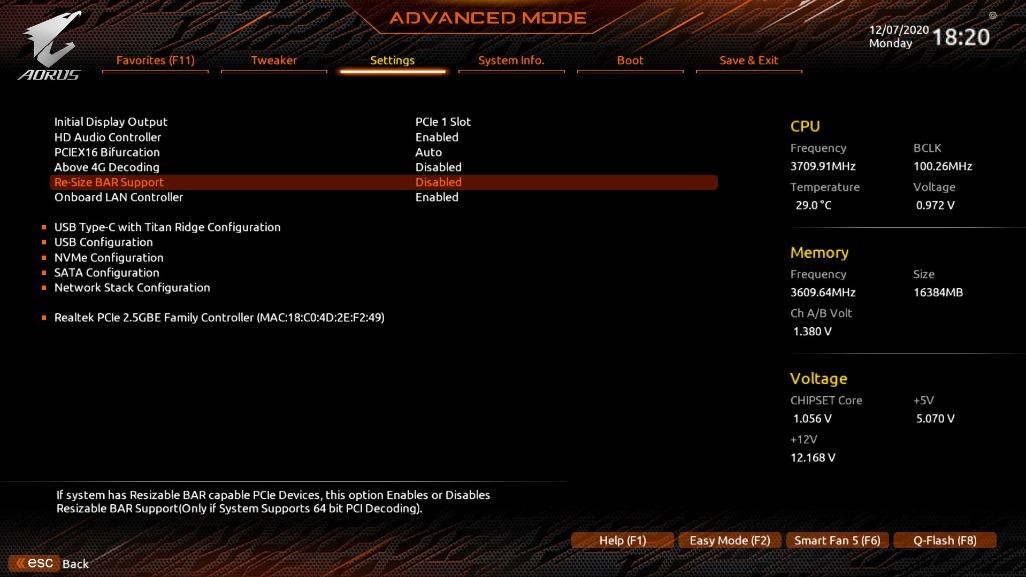

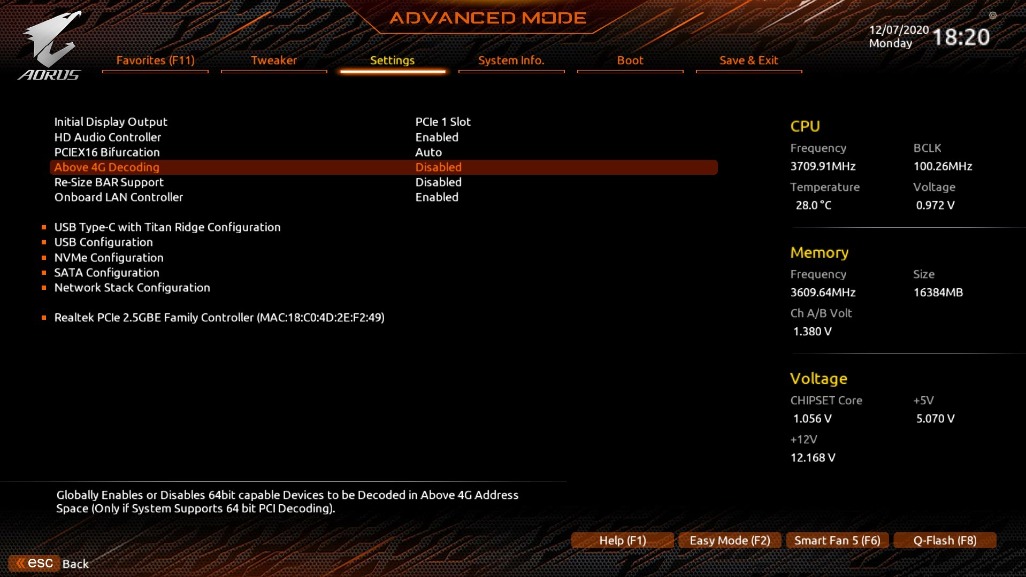

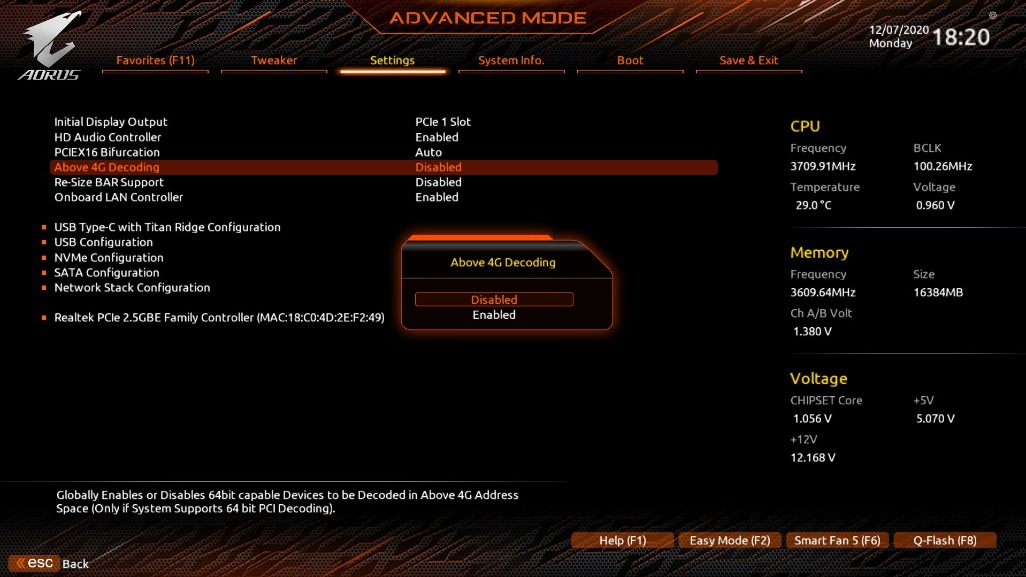

▼至于如何打開AMD的SAM模式，這個需要進到技嘉的主板BIOS中，找到Setting頁面的“Above 4G Decoding”選項，打開它。

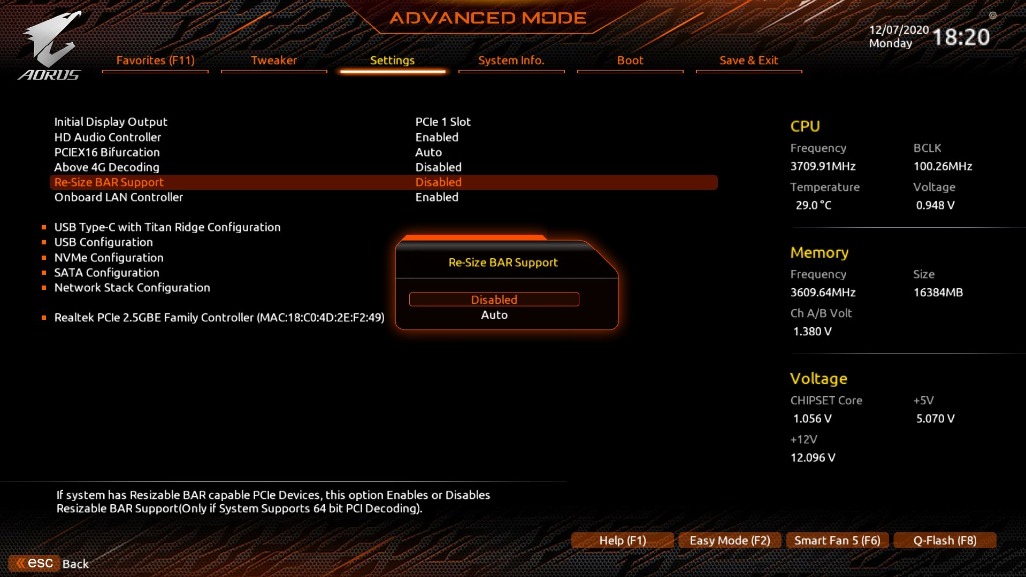

▼還有下面的Re-Size BAR Support選項，切換成Auto。再回到系統內，進入顯卡驅動設置頁面，“調整控制”選為“預設”，“調整預設”改為狂怒，你的6000系列AMD顯卡就可以輕松進入狂怒模式了。

七、總結

技嘉這塊B550 Master主板還是非常不錯的，供電部分的用料十分夸張，16相70A的DrMos就非常離譜，搭配5900X處理器簡直非常輕松。日常默頻使用沒啥問題，簡單超頻也是輕輕松松。并且供電部分的散熱是熱管搭配鰭片，散熱效果非常棒，CPU長時間滿載運行，供電部分的溫度也不會高，并且還有金屬背板輔助散熱。

在主板的設計方面，技嘉很有想法。搭配多顆PCIe4.0的橋接芯片，可以支持將PCIe 4.0 x 16的通道拆分成兩個PCIe4.0 x 8，其中一個用于顯卡，另外兩個則用于支持PCIe 4.0 x 4的固態硬盤，因此，三個M2插座均支持PCIe 4.0 x 4，存儲拓展能力超強。并且每個M2插槽均支持最大22110的規格，兼容性一流。還有散熱片，每個M2插槽均配有原裝的散熱片，但是朋友忘了拿給我了，你們想象一下就行了。

不過，唯一讓蘑菇略有不爽的是，CPU的輔助供電僅僅給到了4+8，如果是8+8就更好了。畢竟供電的規格這么強，搭配8+8也沒啥問題。
