五彩繽紛的燈光效果,似乎暗藏著某種魔力,DIY一臺光污染PC整機,已經成為眾多游戲玩家的追求。在兼顧性能的同時,讓機箱內部配件發光發亮,靚麗的光污染也能成為桌面的一道風景線。看得配件多了之后,心中多多少少有個模糊的影子,最終還是會組裝一臺酷炫的機箱來滿足自己的需求。鼠鍵日常接觸的最多,通常升級會是第一步,再到機箱內部平臺?,F(xiàn)在很多機箱都配帶有RGB散熱風扇,點亮機箱前后側面。如果是側透的機箱,CPU中心位置散熱器可以有更多的發揮空間。

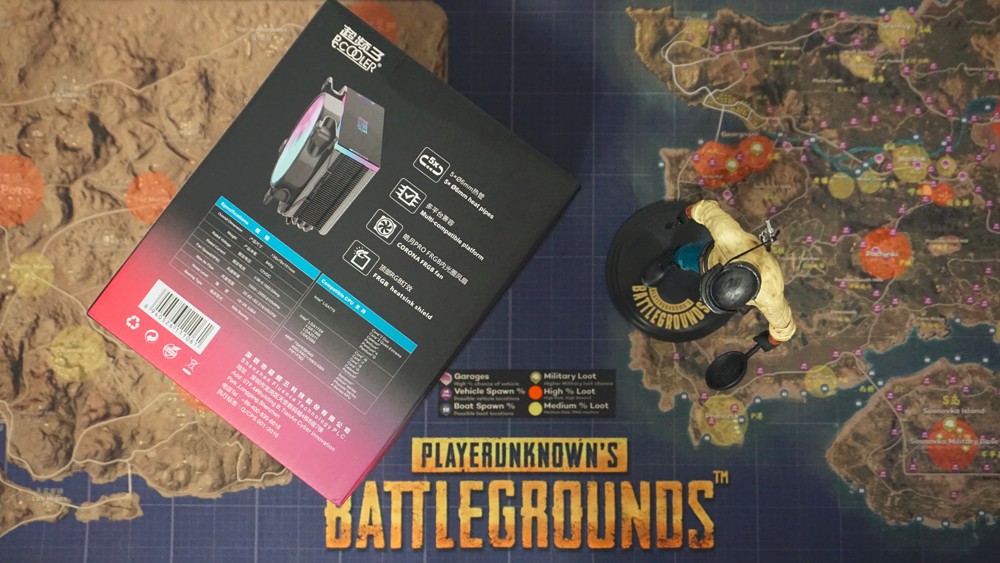

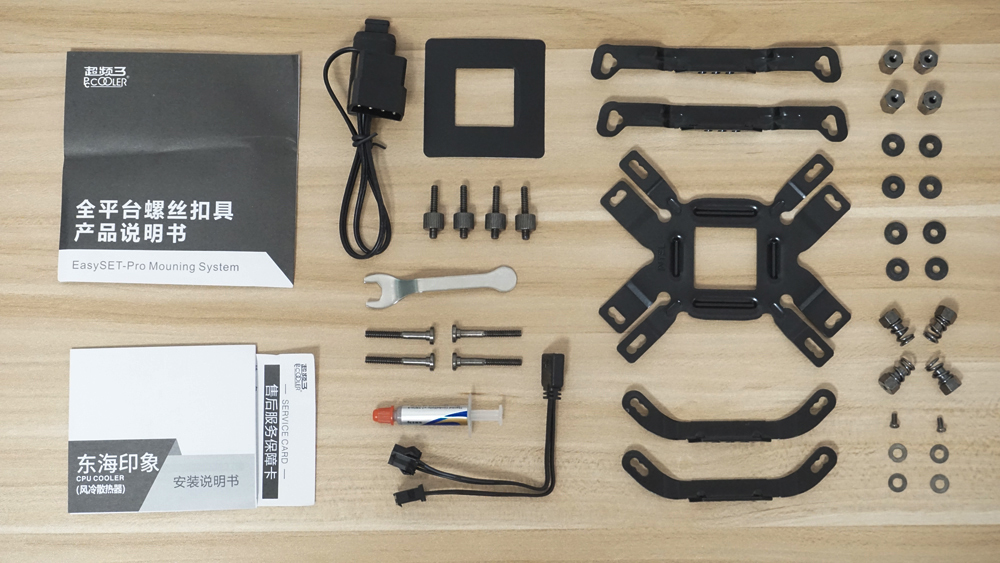

超頻三東海印象包裝以黑粉色調為背景色,直觀看起來絢麗多彩,甚至有些妖艷的感覺。內置散熱體,兩側的金屬扣條將風扇緊貼一面。一紙盒配件,包含了INTEL及AMD全平臺螺絲扣具,主板安裝背板,二代FRGB控制器,5V-RGB一拖二轉換線,還有一只導熱硅膠和安轉扳手。

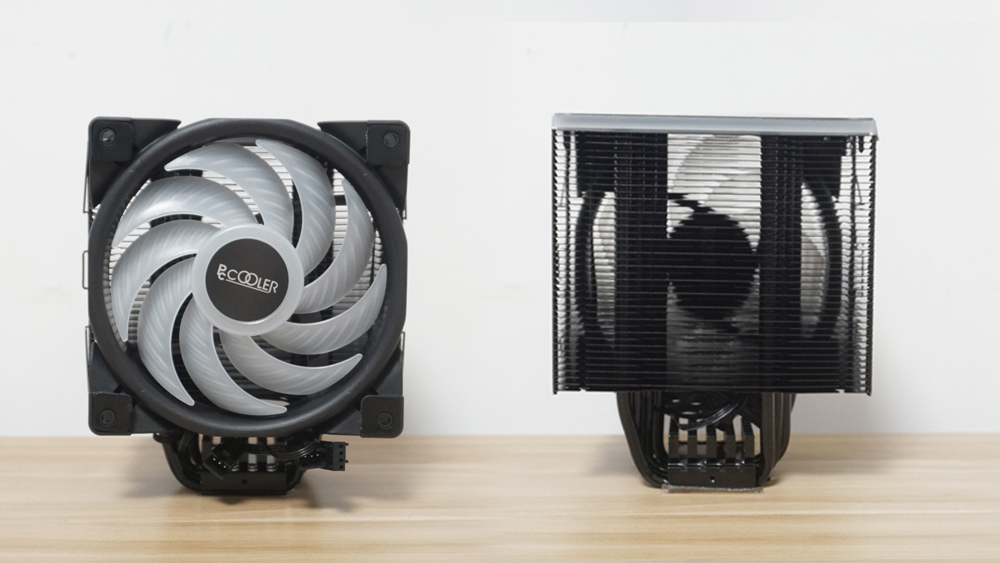

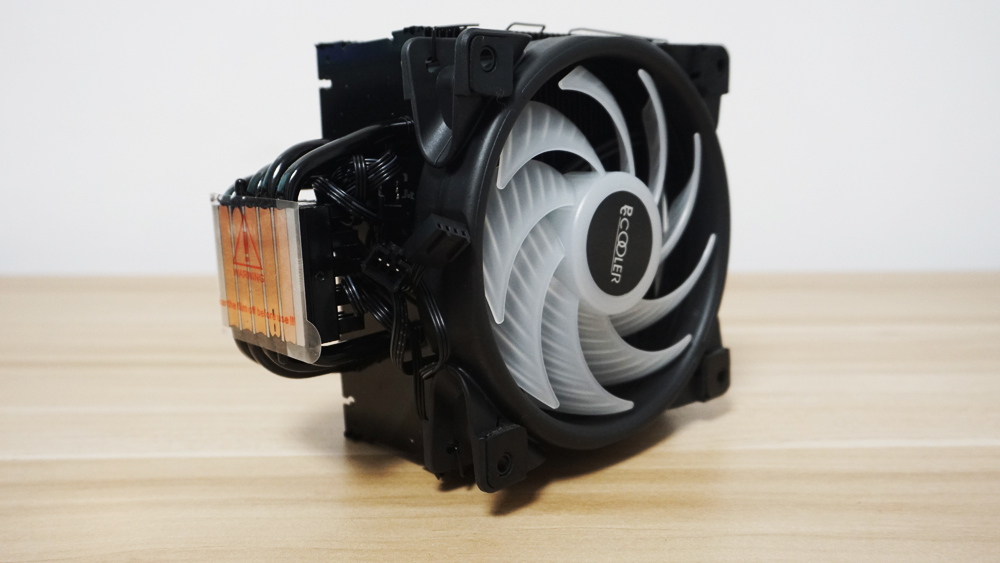

東海印象散熱器尺寸136mm×79mm×151mm,高度適中,恰好能夠裝入大部分中塔機箱中。散熱器重達840g,一側的12cm大風扇看起來有些偏重,即使平放在桌面也能站立住。

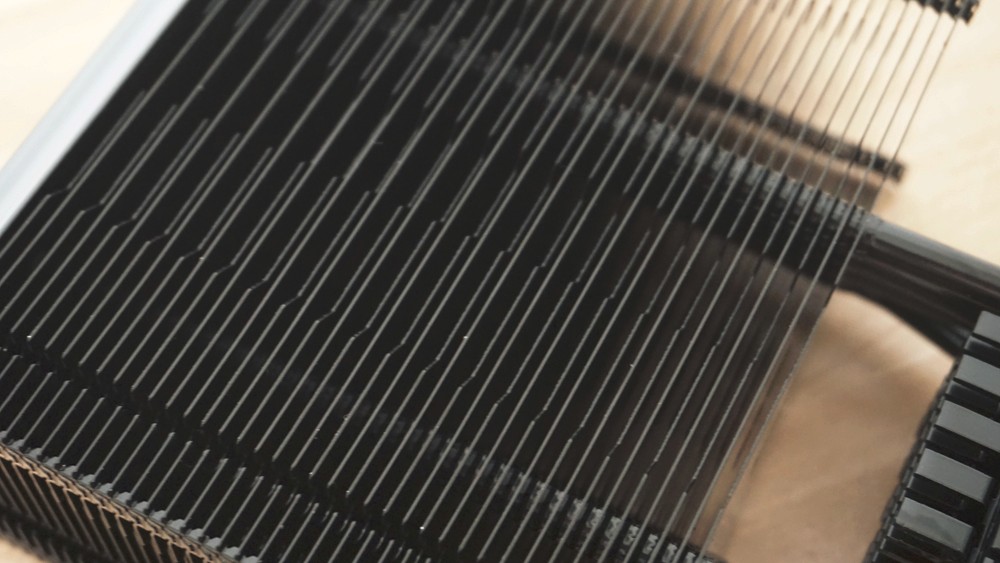

鋁制金屬鰭片整身采用電泳全黑化工藝,比一般的鋁制鰭片厚重沉穩一些,和機箱內部黑乎乎的環境也很搭。同時能夠防止鋁片被氧化,從而保證散熱效率。

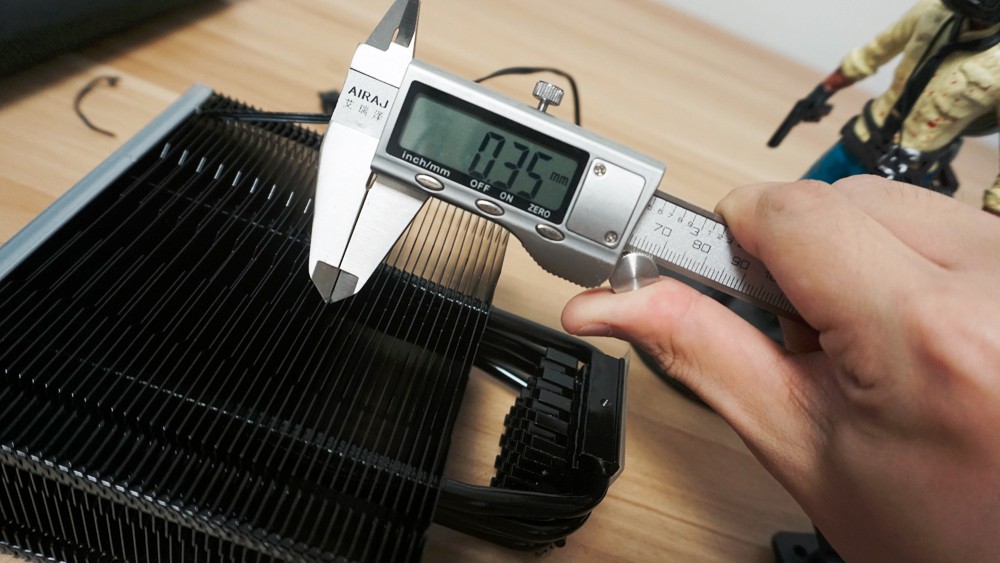

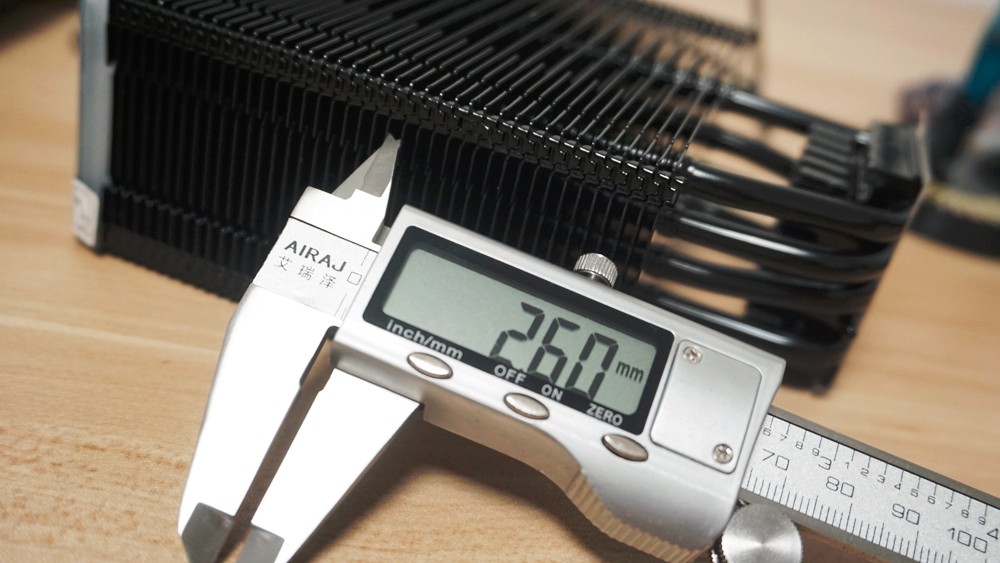

鰭片厚度約為0.35mm,測量的時候壓得太緊,導致有些涂層摩擦掉。兩鰭片間距約為2.60mm,凹凸兩種鰭片間隔排列,分布均勻有序,共有40片鰭片,散熱面積約為5520cm2。細節方面,每層鰭片中心位置帶有鋼印超頻三Logo,和頂部標識互相呼應。

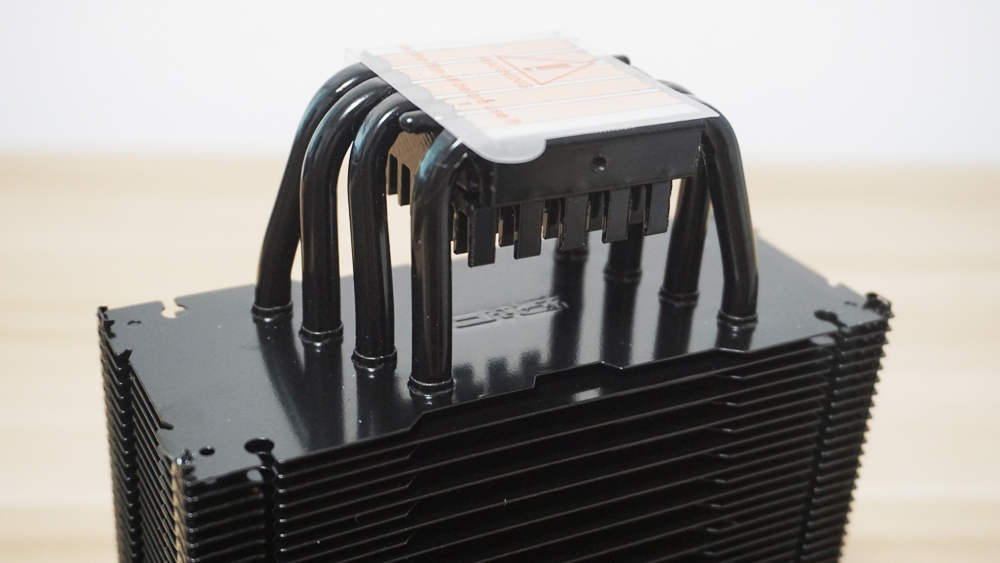

底部左右兩邊各帶有4根6毫米散熱銅管,采用3根U型熱管搭配2根L型熱管布局。散熱器鰭片和熱管采用穿扣Fin結合方式,熱管被鰭片所包裹著,鰭片和銅管間沒有縫隙,猜測可能是用焊接方式,讓兩者完全成為一體,或是電泳黑化工藝填補了之間的縫隙。

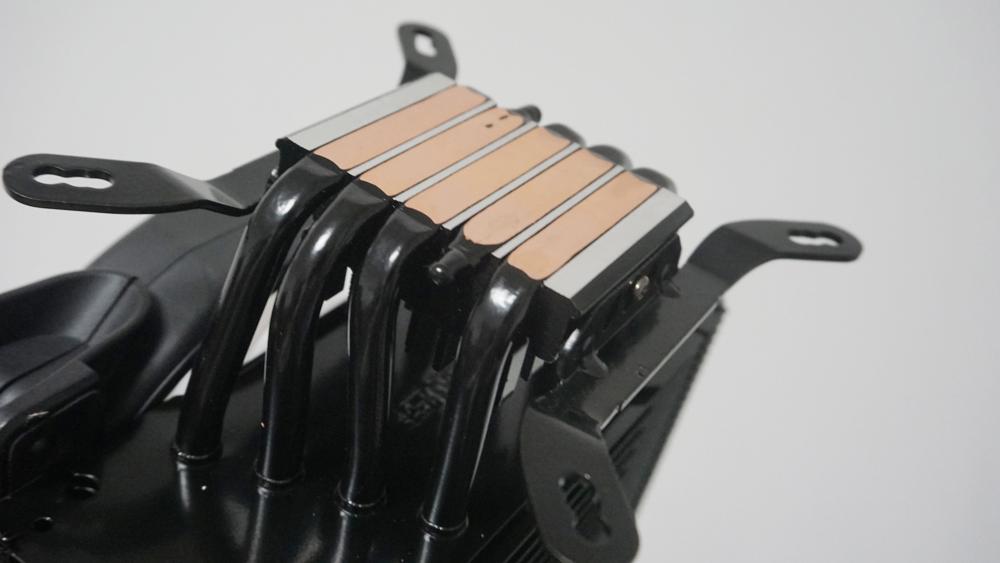

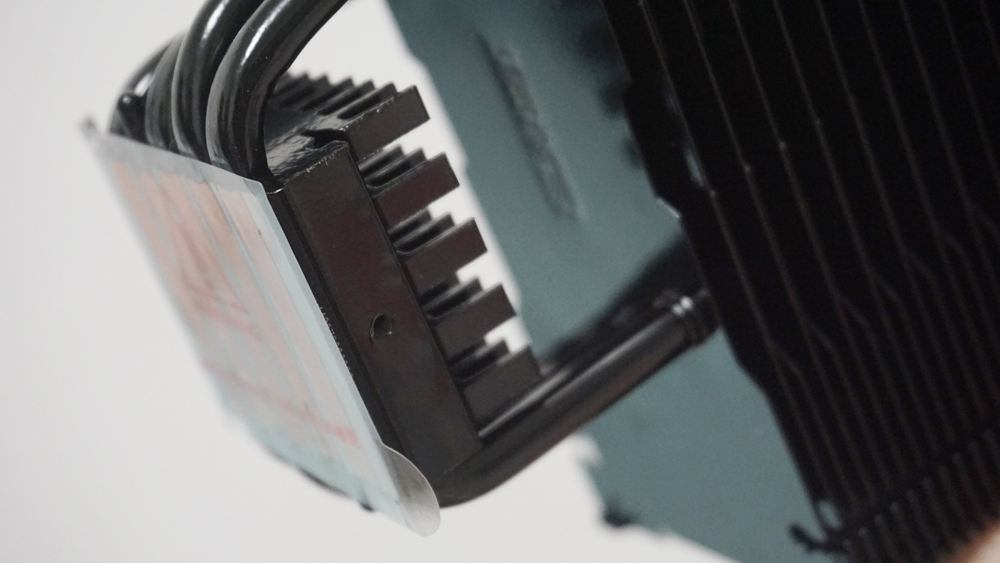

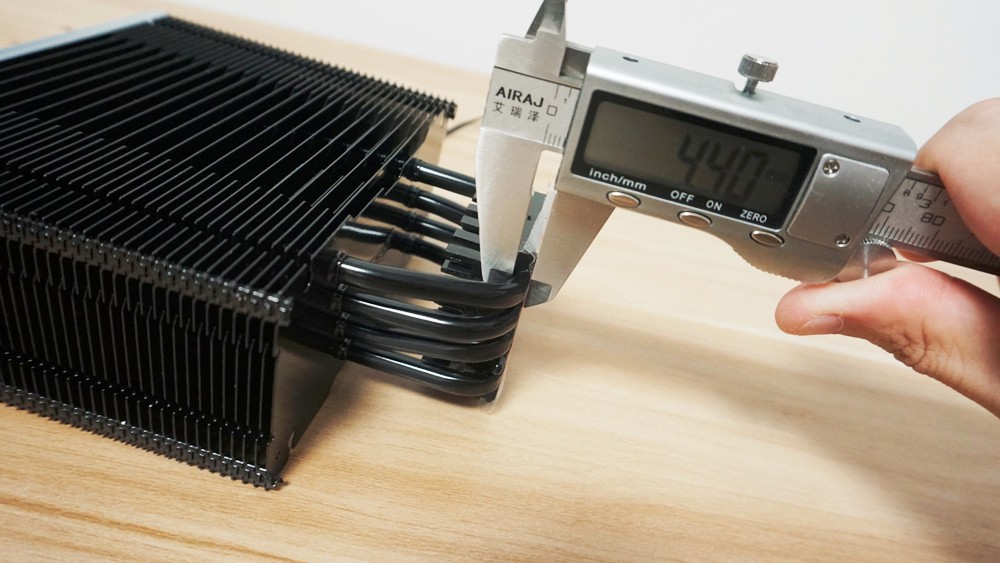

5根銅管底部被切割成一完整平面,底板厚度為4.40mm,4至10mm區間散熱速率和穩定性有所保障。底部位置大面積散熱鋁塊,高低間隔開來,增加儲熱散熱面積。通過底部底座,熱量最終傳遞到散熱鰭片,倚靠風扇風力流動散熱。

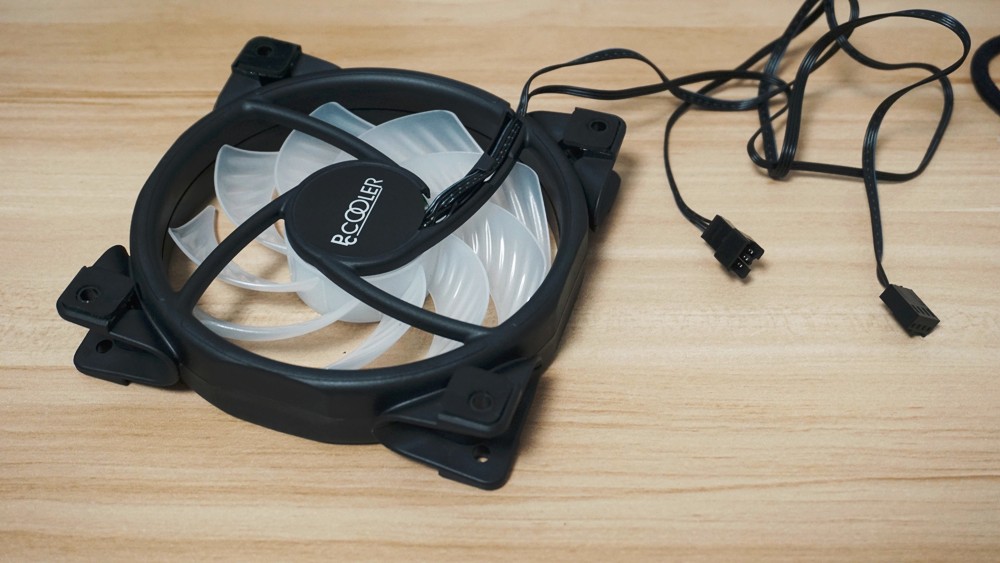

風扇往往決定風冷散熱器的作戰實力,東海印象配置皓月PRO FRGB內光圈風扇,白色帶有些許透明九片風葉,風扇外殼雙面四角位置帶有緩沖橡膠墊,減弱風扇轉動時帶來的振動。風扇比一般的散熱扇要厚實一些,風扇轉動順滑,撥動一下扇葉,可以轉好幾圈。

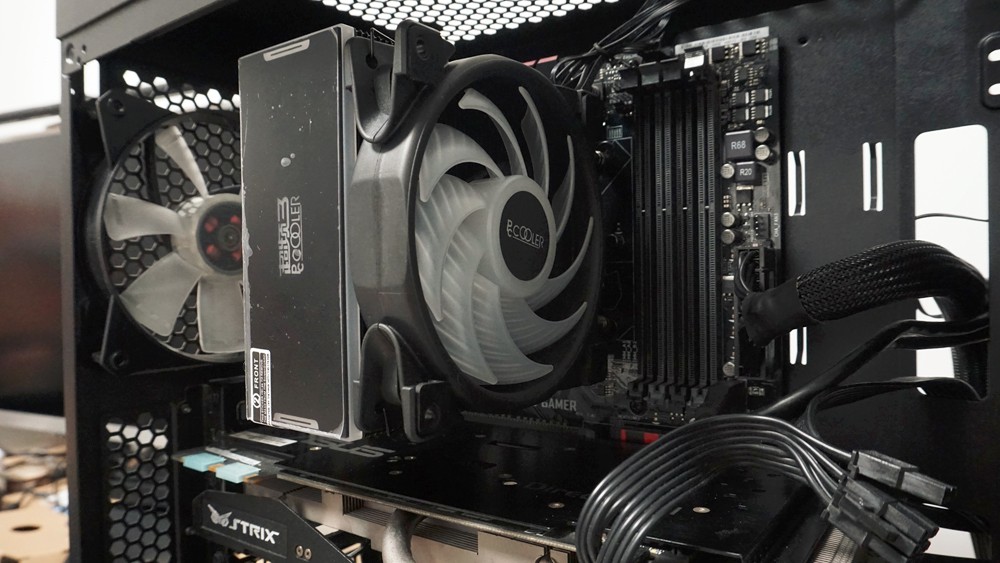

對超頻三東海印象有些了解之后,可以進行安裝工作。介紹一下我的測試平臺,酷冷至尊毀滅者III至尊版機箱,華碩猛禽GTX970 4GD顯卡,華碩B85-PRO GAMER主板,CPU是Xeon 至強E3-1231 V3,訊景XTR 550電源,雖然是三年前硬件配置,現在吃雞也是可以的,也就顯卡壓力大一些??上е靼鍥]有RGB燈效控制能力,過陣子也得把平臺升級下。

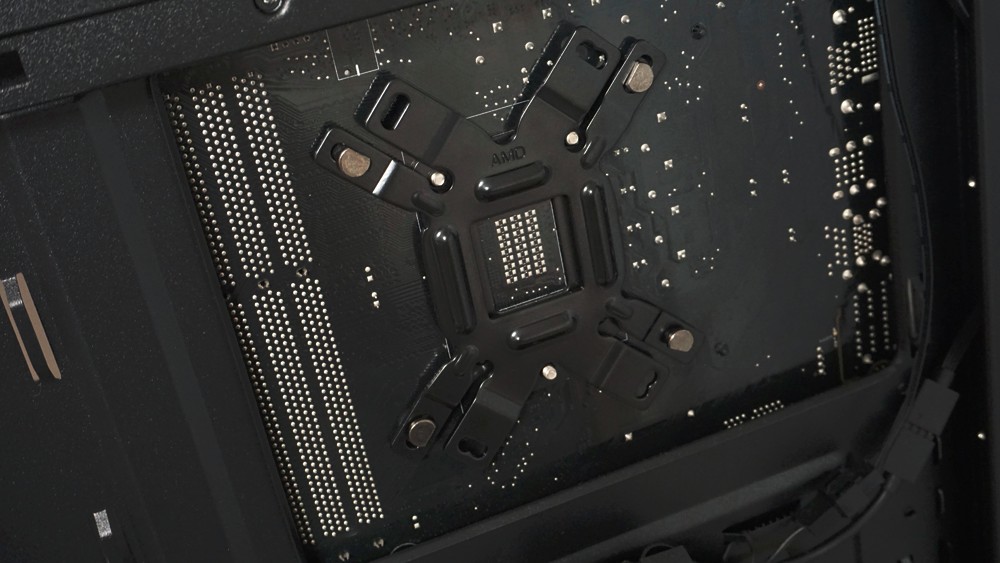

根據不同的CPU平臺選擇扣具,我用的是LGA 1150針腳,選用INTEL扣具,用小螺釘擰緊固定在散熱鰭片側面。固定背板為輕盈的金屬打造。在固定背板上搭配相應的固定件,使用配件中的十字螺帽,將雙向螺帽擰緊固定在主板上。固定背板和散熱器緊密接觸的同時,保護主板不被拉彎變形。

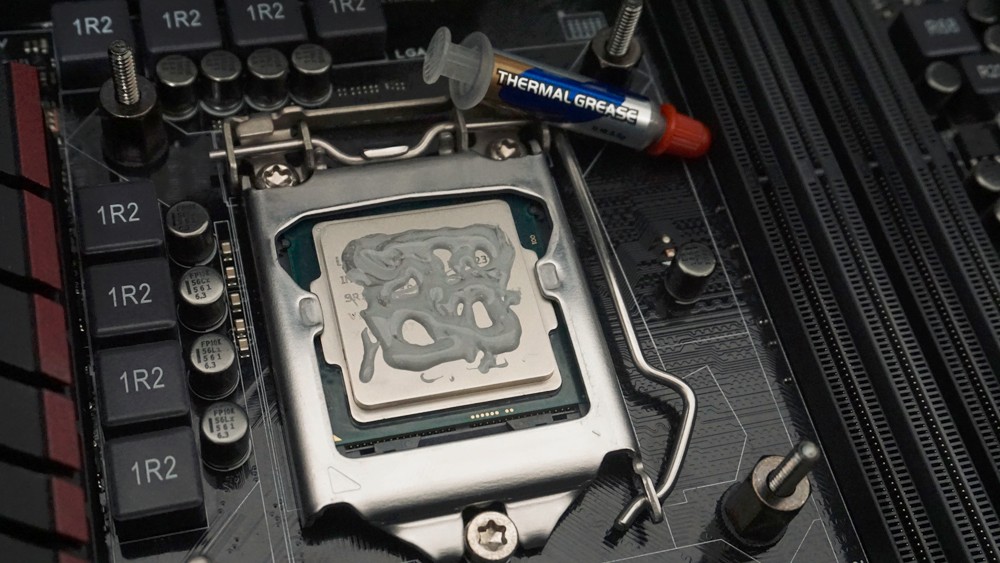

配件中帶有GT-2散熱硅脂,直接涂上就能裝機器。將銅管底座的保護膜撕開,稍有遺憾的是,底部金屬管有兩個小點面積,沾上了黑色涂層材料,好在面積還不是很大,不會影響整體的散熱效果。散熱器直接蓋在CPU上方,先鎖緊對角線的螺絲,再鎖住另外一條線的螺絲,散熱器才能穩固地和CPU全面接觸。

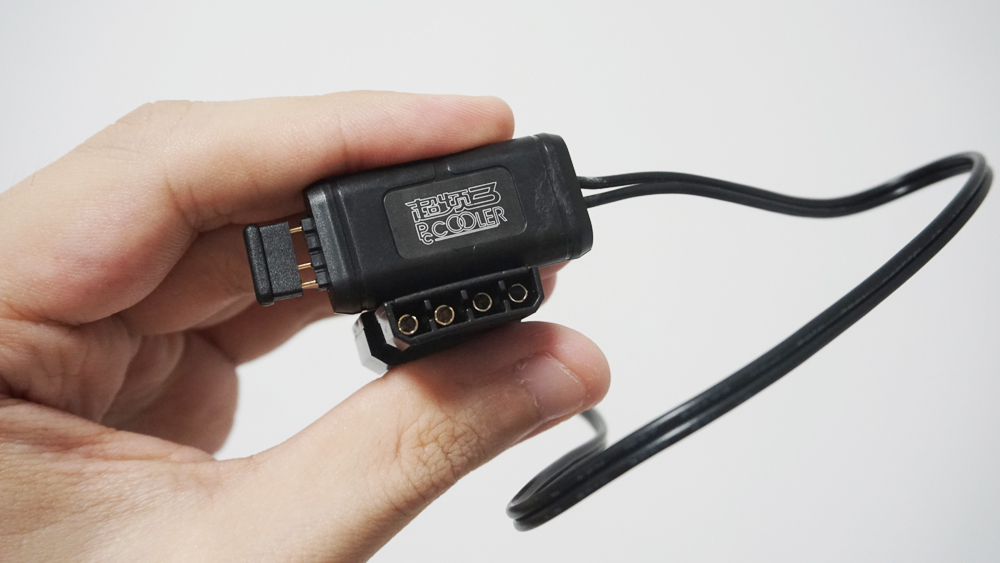

將風扇接口接在主板上,RGB一拖二線通過3PIN連接針與控制器相連,實現手動控制燈光切換的效果,控制器一端再與電源相連??刂破鲗?shí)現速度7檔控制,6種顏色切換,10類顯示模式變化。

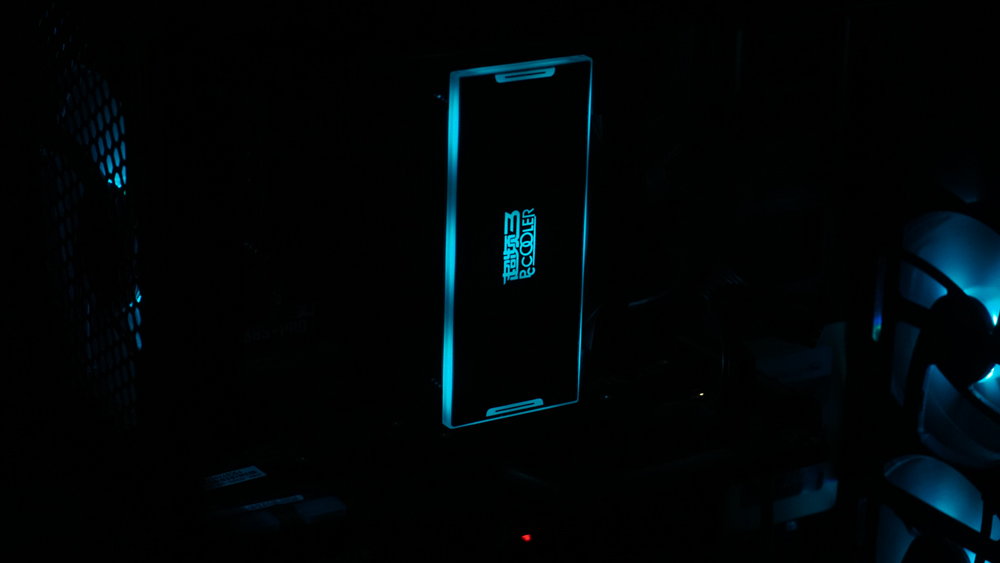

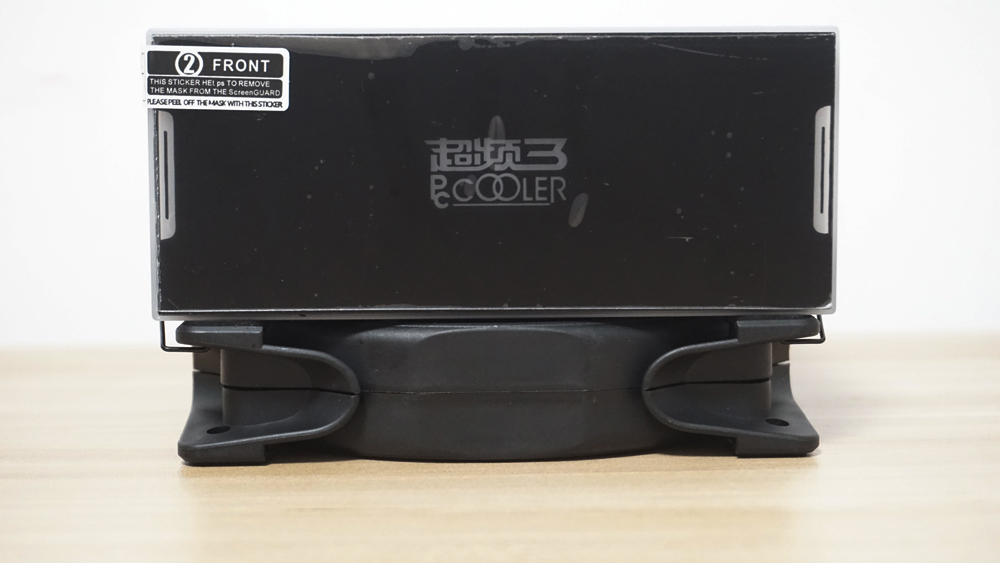

塔式造型頂部位置是東海印象散熱器的亮點部分,采用鋼化玻璃啞光處理工藝,中心發光Logo及周圍一圈絢麗RGB光效,發光頂蓋的劉海屏造型設計,安裝后如同手機一般豎立顯示在機箱側面。

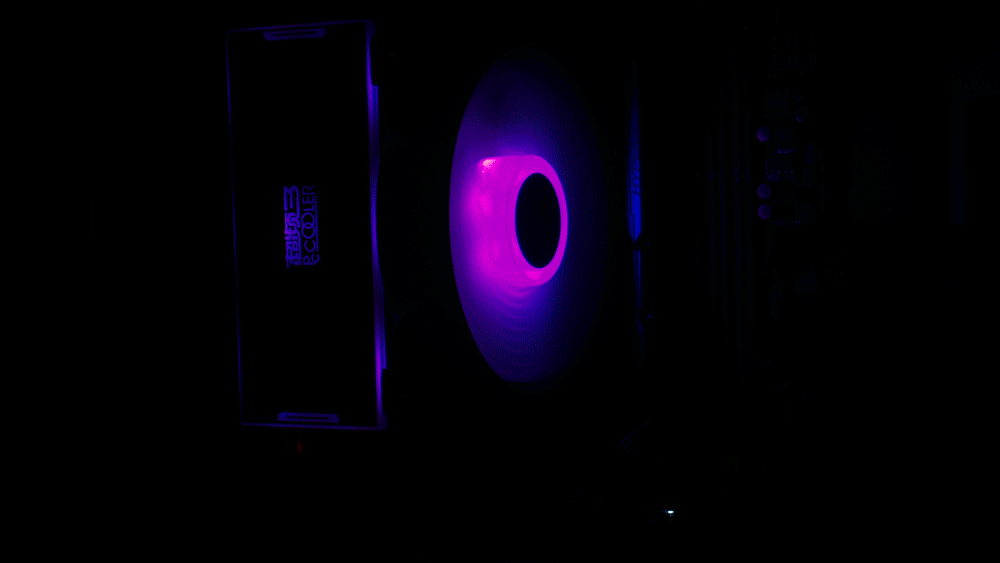

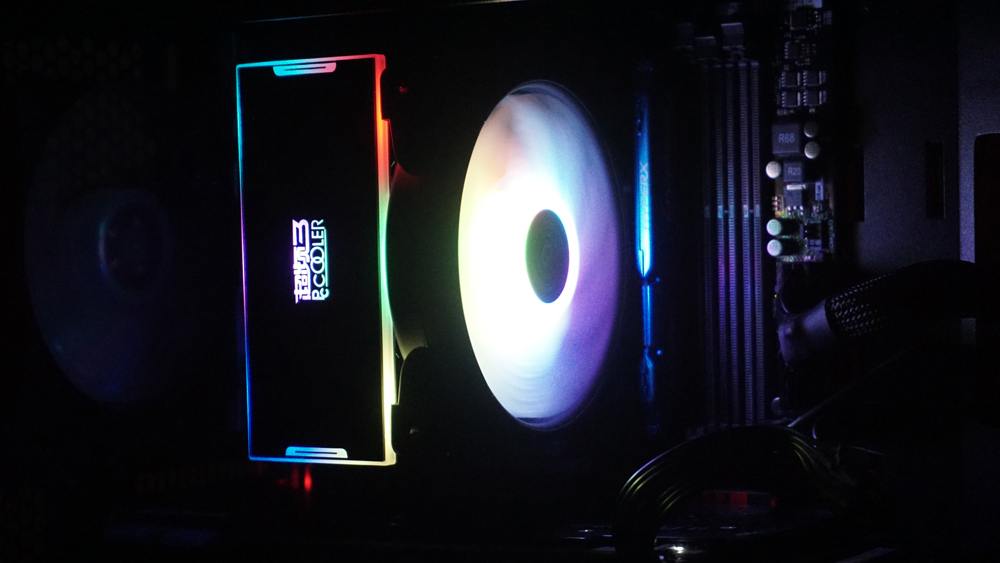

皓月PRO FRGB內光圈風扇內置LED燈珠,相比機箱配置的RGB風尚,色彩還原銳利真實。除了常規的單色常亮,常亮漸變之外,還帶有閃爍,呼吸燈,呼吸變幻,輪轉變幻、閃圈變幻、閃爍變幻等多種迷幻燈效。個人比較喜歡緩慢漸變,不會像突然閃爍那般猝不及防,搭配鍵鼠RGB漸變背光,調整至變化速度一致,可以組合霓虹燈幻彩桌面。如果有能控制RGB燈效的主板,能夠DIY編程RGB燈效,裝機更有個性化更炫酷。

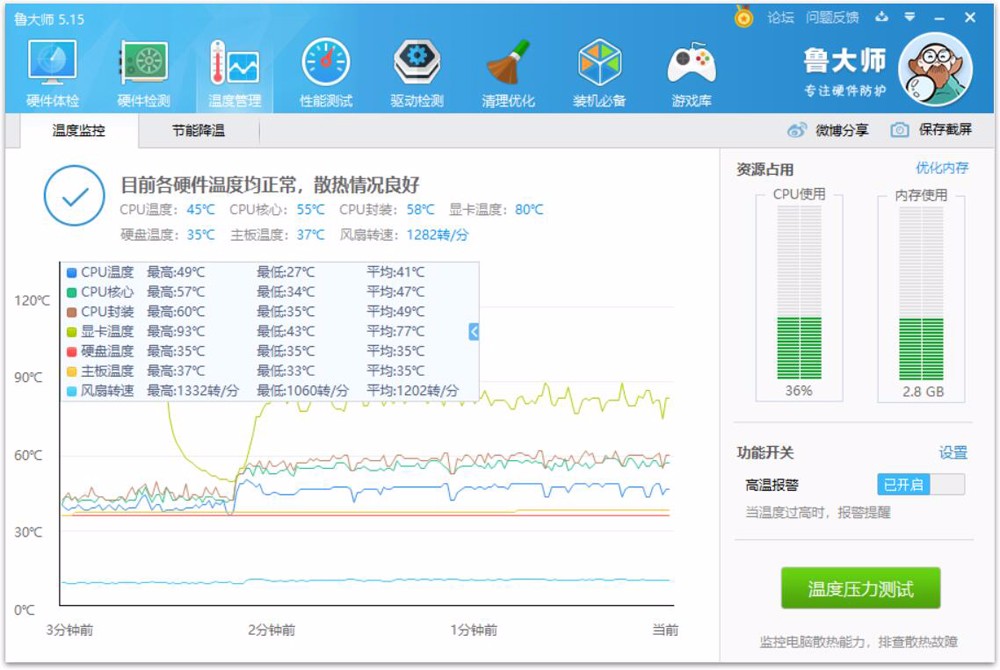

在炎熱的夏天,室溫33攝氏度的環境下,采用魯大師的溫度壓力測試,在一段時間穩定下來之后,CPU使用率在36%的情況下,CPU溫度為最高為49℃,CPU核心最高為57℃,CPU封裝最高溫度為60℃,顯卡溫度最高為93℃,硬盤溫度最高為35℃,主板溫度最高為37℃,風扇轉速最高為1332轉/分。

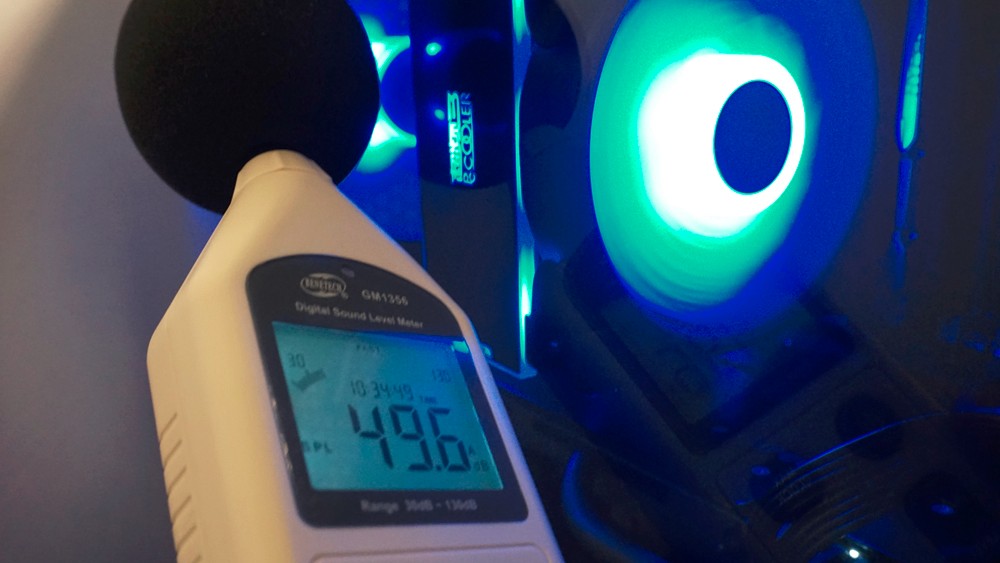

在室內40dB環境下,測算機箱聲噪在50dB左右,這也不止是東海印象一個風扇的噪音,還有機箱三個風扇的作用。機箱聲噪對于整體環境來說,基本沒有多大的影響。


裝機前后的變化比較明顯,之前由于金色金屬鰭片影響,在機箱風扇燈光照耀下,總是會有奇怪的亮光,現在機箱內就只有五彩斑斕的黑。這次裝機升級散熱器,沒有用RGB主板來控制機箱整體燈光變化,實在比較可惜。期待之后升級平臺同時升級能夠發光的內存條,進一步實現桌面機箱燈光污染。
