一、 前言


紅廠那邊的B系列主板已經發布,并且延續了X系列主板一樣的雙芯方案,推出了B650和B650E系列主板。雖然同是B系列主板,但是帶E和不帶E,在主板的拓展性方面,還是有一些區別的,尤其是PCIe5.0的通道數方面,這對于一些ATX規格或mATX規格的主板來說,能非常明顯的影響到拓展性。


而intel這邊的B系列主板,卻姍姍來遲。但是,好飯不怕晚,千呼萬喚始出來的藍廠的B760主板,馬上就要上市了。另外,隨著B760主板一起推出了,還有一些入門、中端定位的處理器,對于普通消費者來說,這些才是比較實在的。


另外,藍廠這次的B760主板的用料和定位也略有提升,我們能從一些主板上清晰的看出來。例如技嘉的這塊B760M小雕PRO AX D5主板,就給人一種非常不錯的感覺。


二、技嘉B760M電競雕主板 開箱


▼主板的包裝盒還是熟悉的味道,熟悉的大雕LOGO,熟悉的產品型號。



▼包裝盒正面的左側有大雕的LOGO,中間是主板的型號,這塊主板的定位還是蠻高的,屬于mATX規格的AORUS PRO系列,一般其中文名稱會被命名為小雕。



▼包裝盒的背面,詳細介紹了主板的供電、以及一些參數。

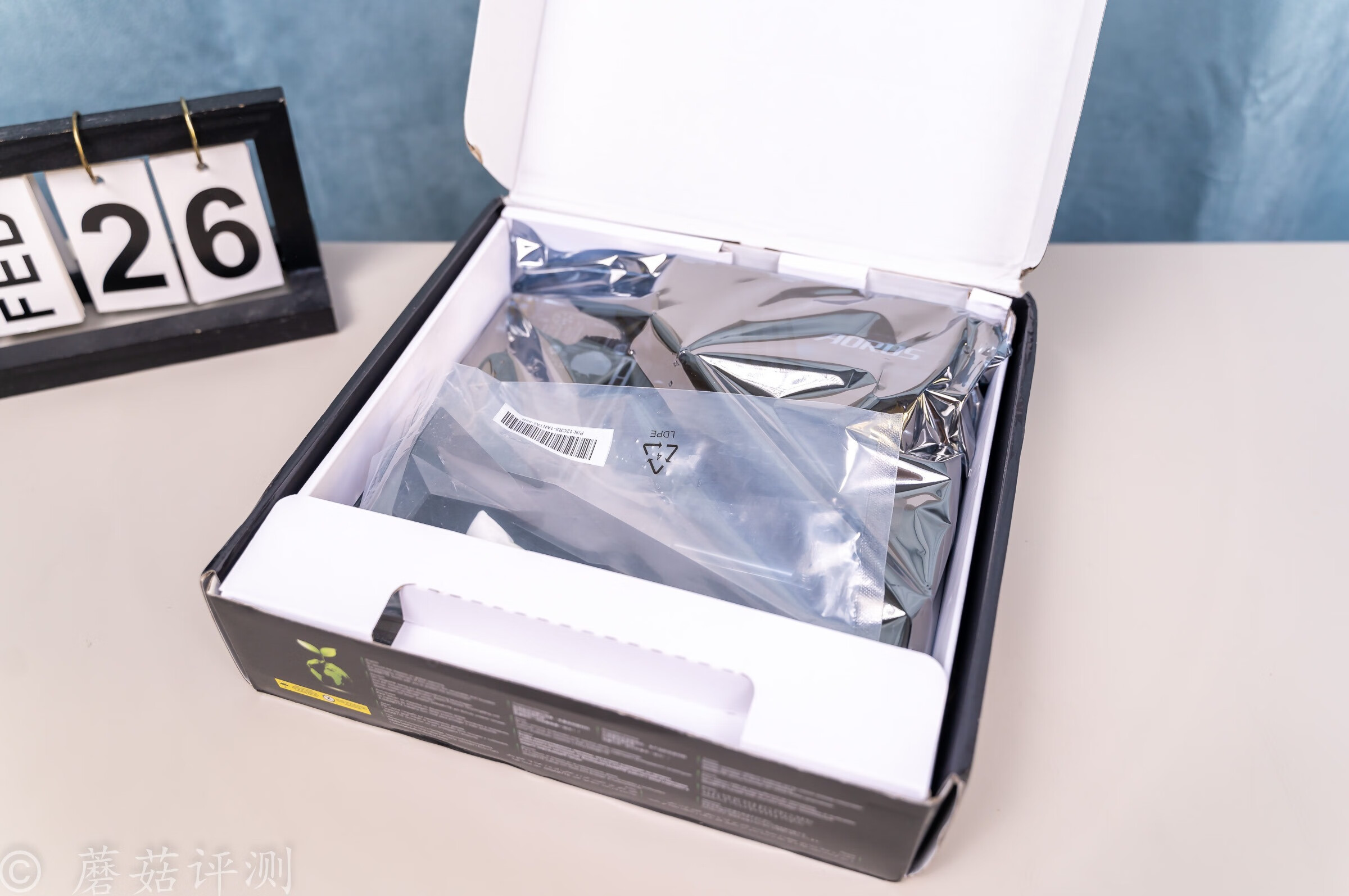

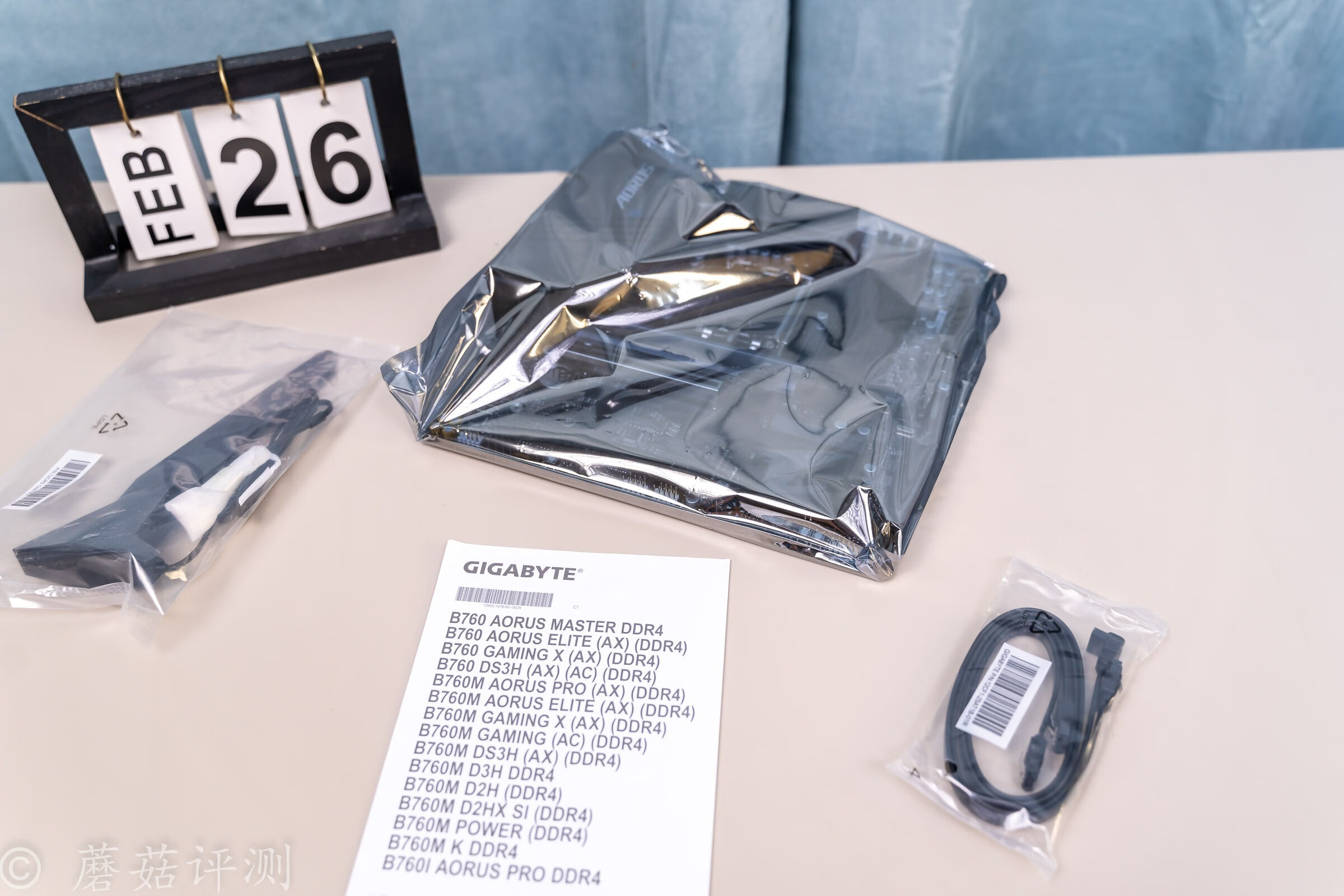

▼打開紙盒,主板放在防靜電袋里,旁邊還有一個WIFI天線。


▼主板的配件一如既往的簡單,兩根SATA數據線,一個WIFI天線。技嘉主板的料基本上都用在主板上了,配件一般都很簡單,但這個WIFI天線很下本,顏值和效果均非常不錯。



三、技嘉B760M電競雕主板 外觀


▼主板的外觀非常漂亮,整體采用銀灰色配色,正面覆蓋了不少金屬覆蓋件。



▼尤其是主板的供電散熱部分,體積超級巨大,表面處理和造型設計也十分的精致。


▼主板的主PCIe插槽有金屬件包裹,可以增加強度、延長壽命。上面的M2插槽也有金屬件覆蓋,輔助M2固態散熱,保證其穩定運行。


▼主板的CPU輔助供電插座,采用8+4Pin的設計。另外,旁邊有一根明晃晃的鍍鎳的熱管,給主板供電部分散熱的金屬件均熱,提高整體散熱模組的散熱效率。


▼主板的右側,兩個4Pin的風扇、水泵插座,兩個燈效插座,一個5V三針,一個12V四針。

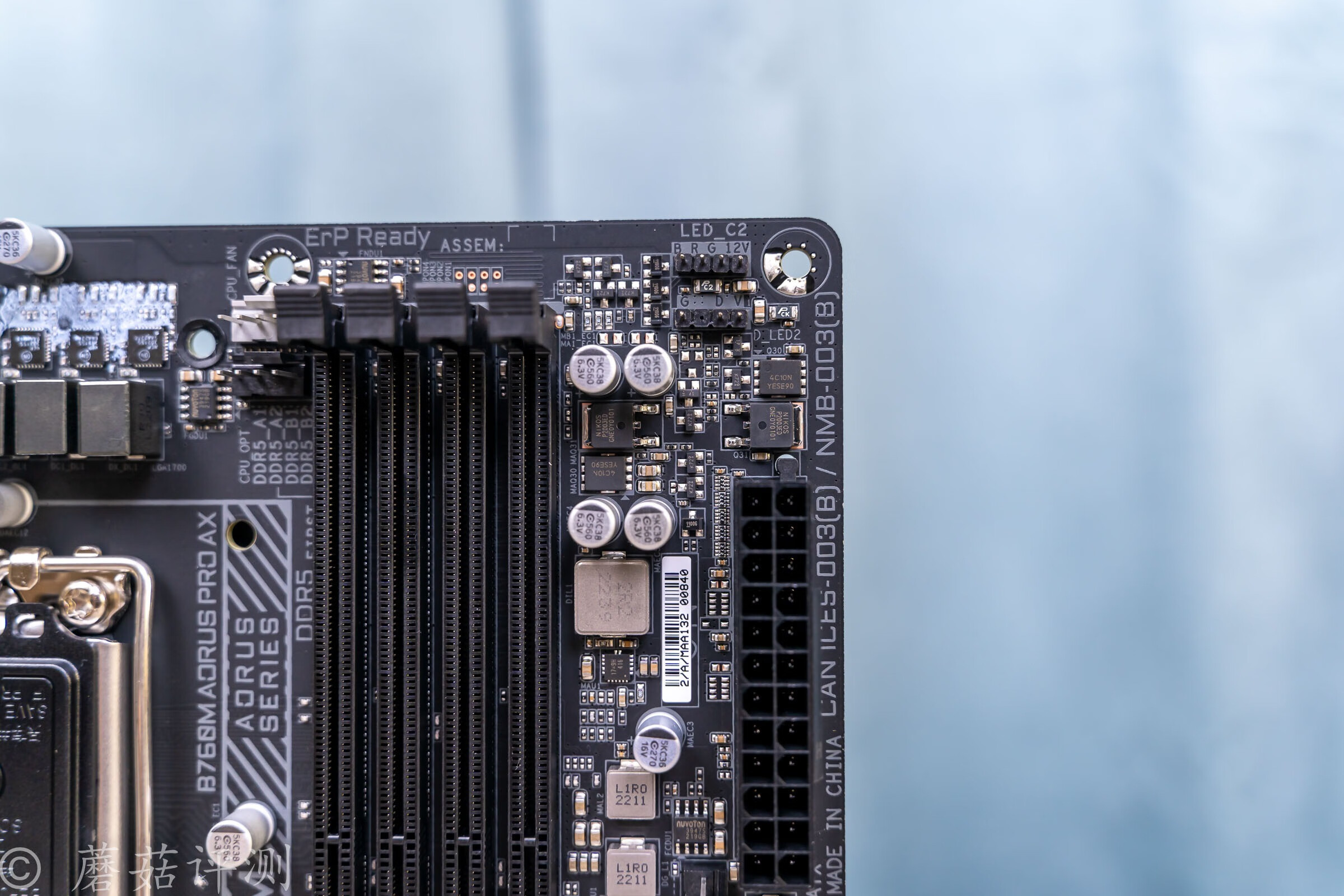

▼主板的24Pin供電插座的下面,一個機箱前置Type-C插座,一個機箱前置Type-A插座,還有一個4Pin的風扇供電插座。

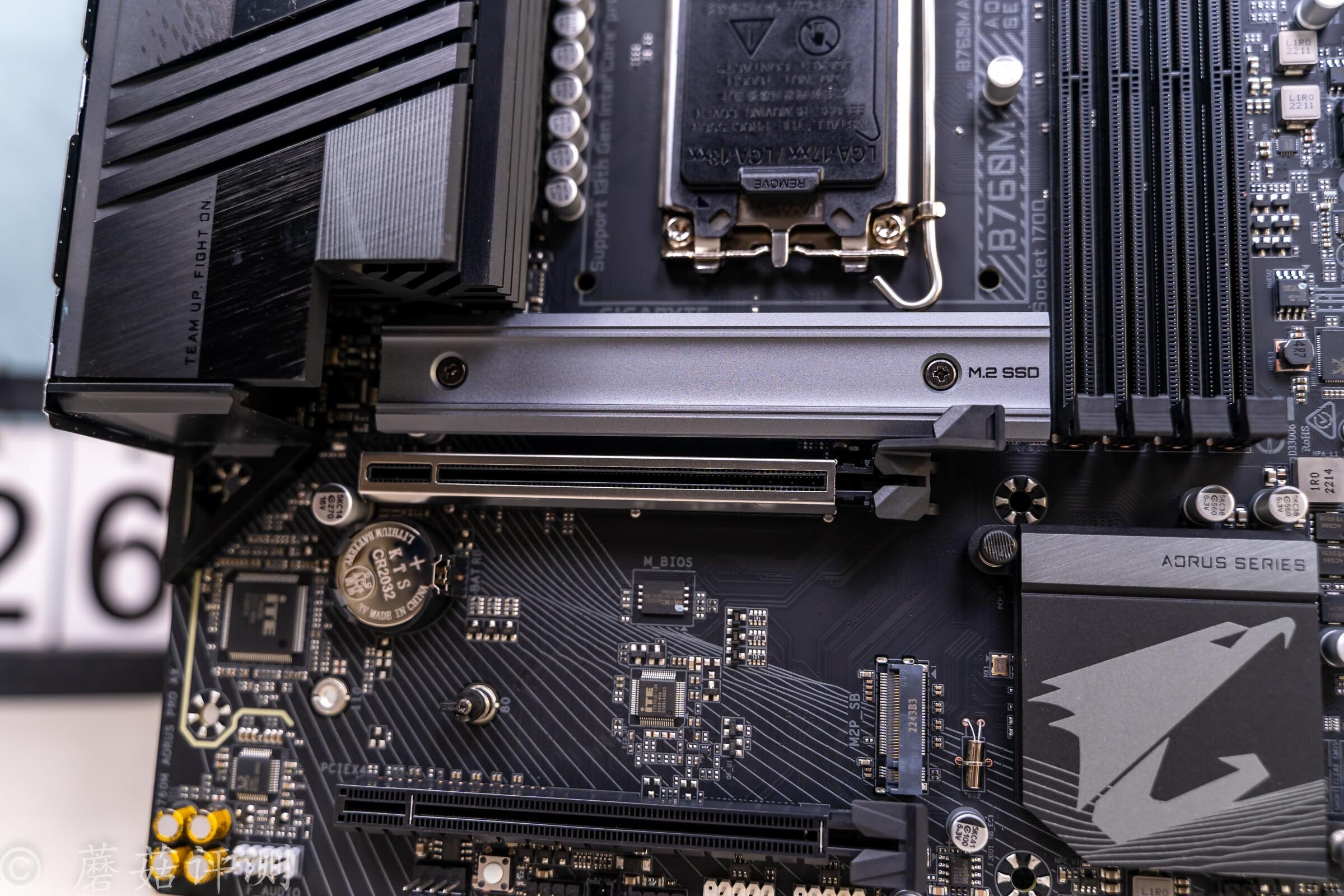

▼主板的最上面的M2插槽部分,覆蓋的金屬件的面積很大。另外,主板的主PCIe插槽部分,金屬件包裹的做工很不錯。


▼PCIe插槽的塑料鎖扣部分,有特殊的增大處理,日常拆裝顯卡會更加的方便。


▼主板的右下角,四個SATA3.0插座,還有一些雷電設備的輔助插座。

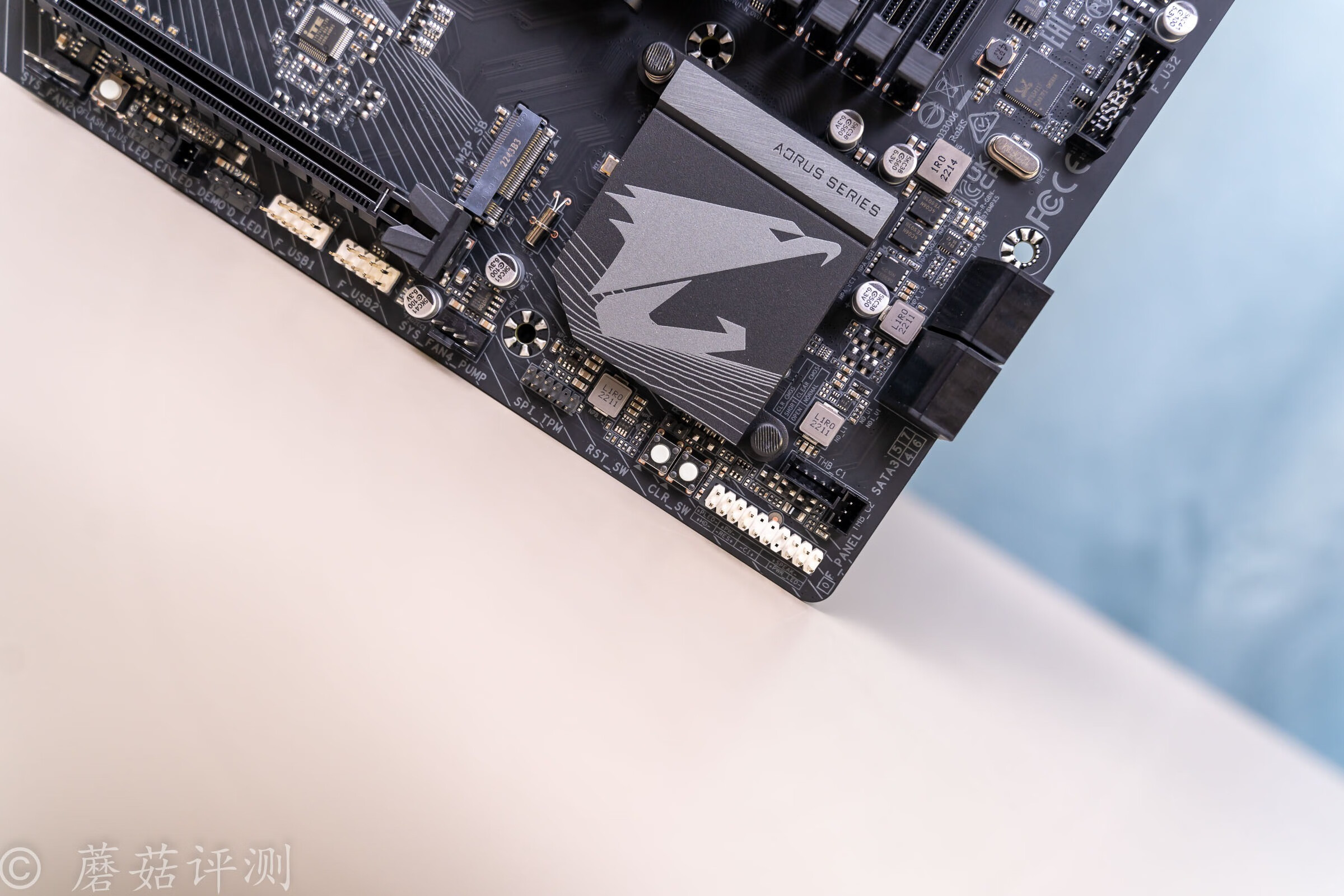

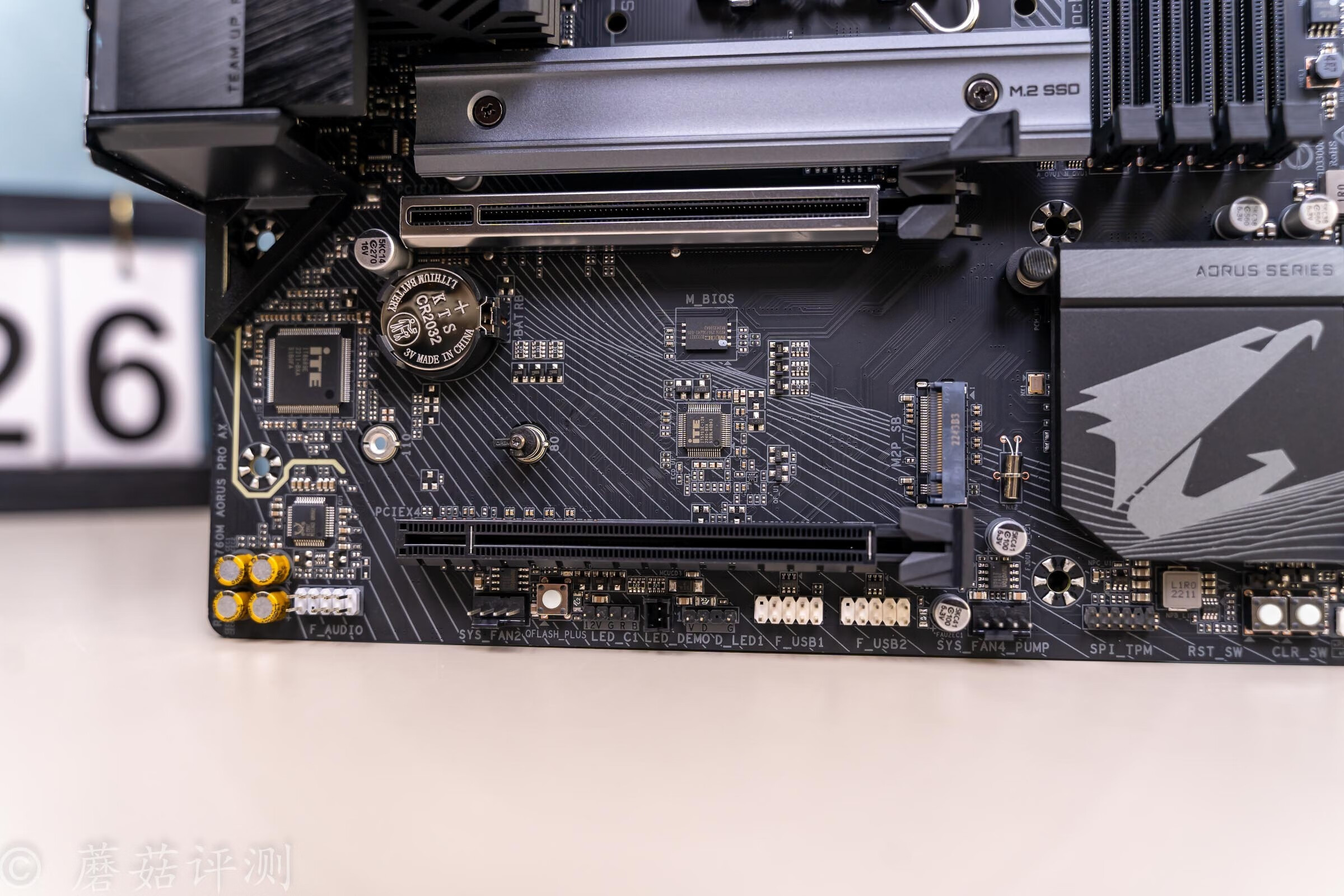

▼這塊主板標配兩個M2插槽,下面一個最大支持22110規格。最下面還有一個PCIe插槽,最大支持PCIe 4.0 x 4。


▼主板底部的IO接口數量眾多,從左到右依次是音頻插座,4Pin風扇供電插座,QFlash Plus按鈕,12V四針RGB燈效插座,5V三針ARGB燈效插座,USB2.0插座兩個和4Pin風扇插座一個。


▼右側還有TPM插座一個,重啟按鈕,主板BIOS清除按鈕和機箱跳線插座。

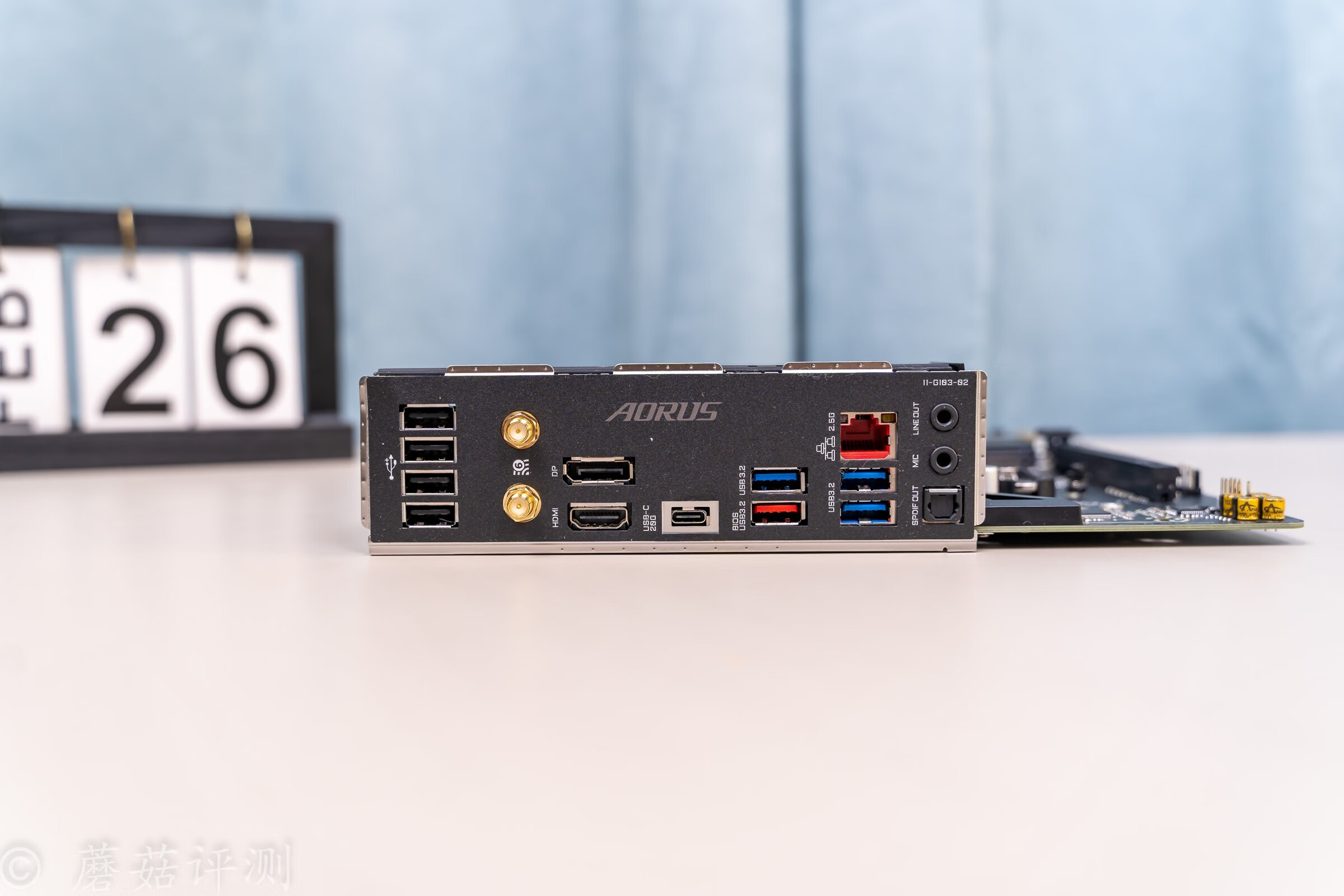

▼主板的后部IO接口部分,從左到右依次是四個USB2.0接口,兩個WIFI天線插座,兩個視頻輸出接口,一個DP、一個HDMI,USB Type-C Gen 2 x 2接口,USB 3.2 Gen2接口一個,USB 3.2 Gen1接口三個,2.5G帶寬的lan口一個和三個音頻接口,最下面是一個熟悉的光纖line口。


▼主板的背面,并無其他接口。



四、技嘉B760M電競雕主板 拆解

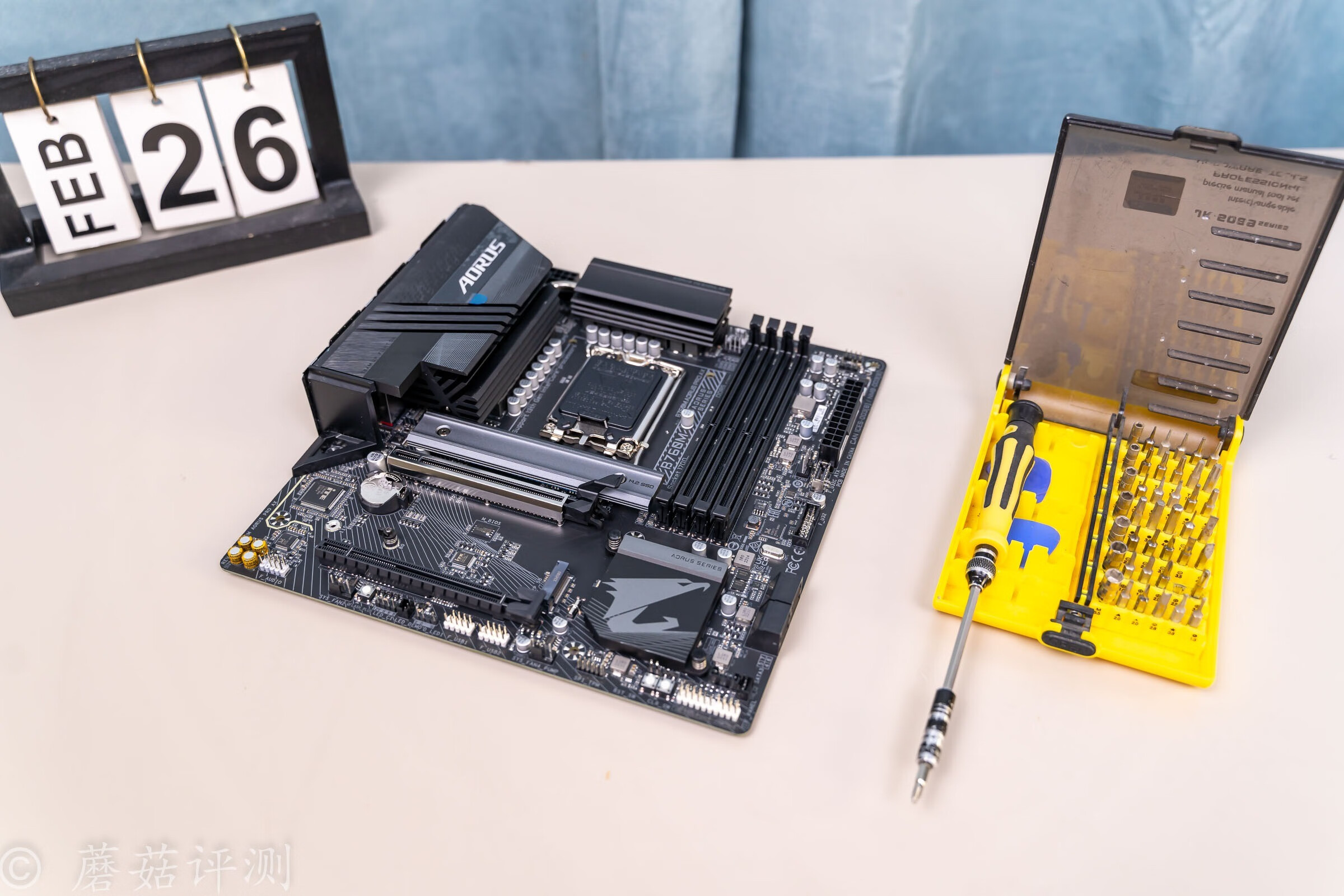

▼這次intel的B760系列主板定位提高,主板的整體用料也要更加出色一些,這里拆解看看。

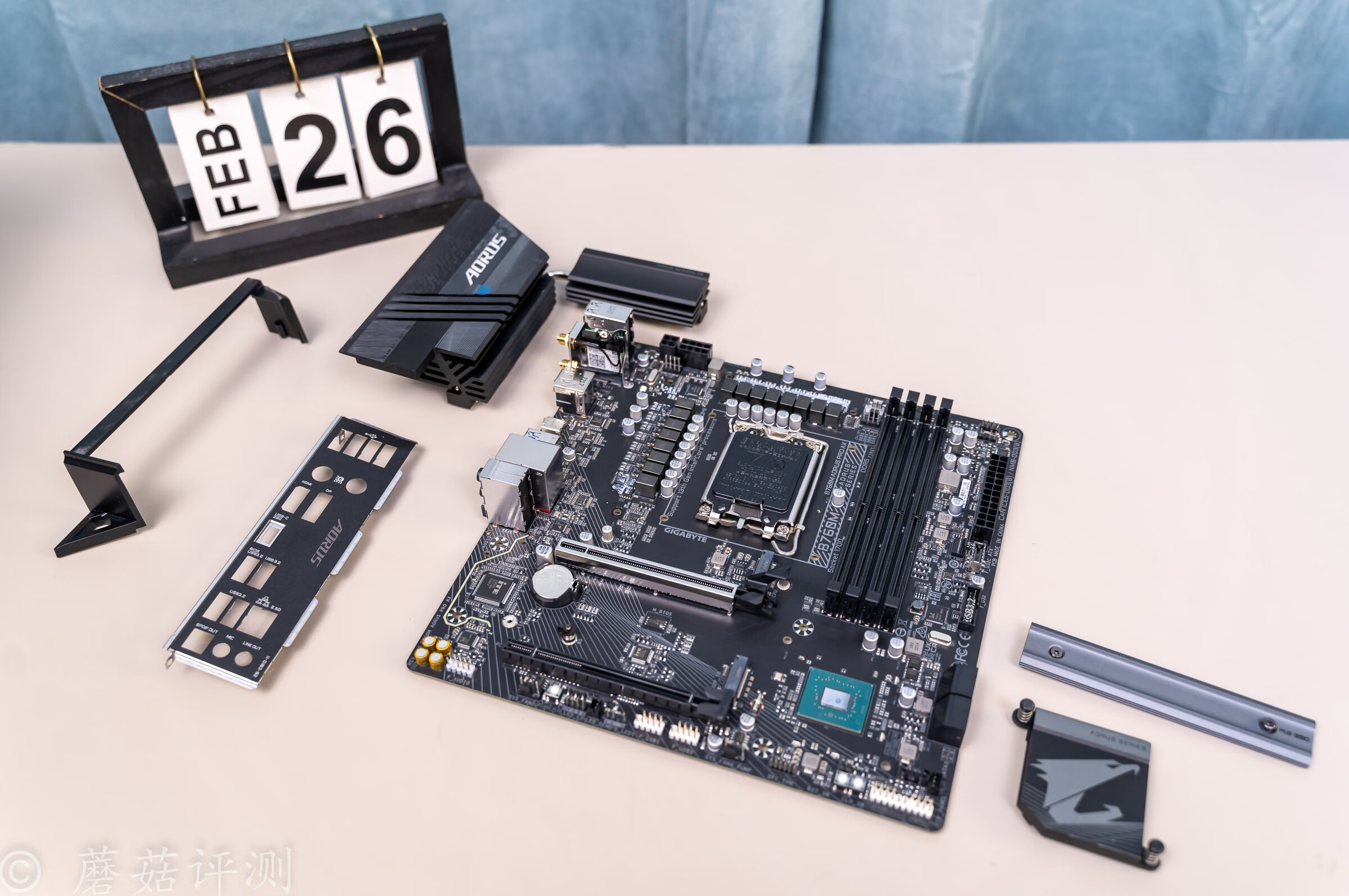

▼取下主板正面所有的覆蓋件,就能清晰的看到主板的全貌了。

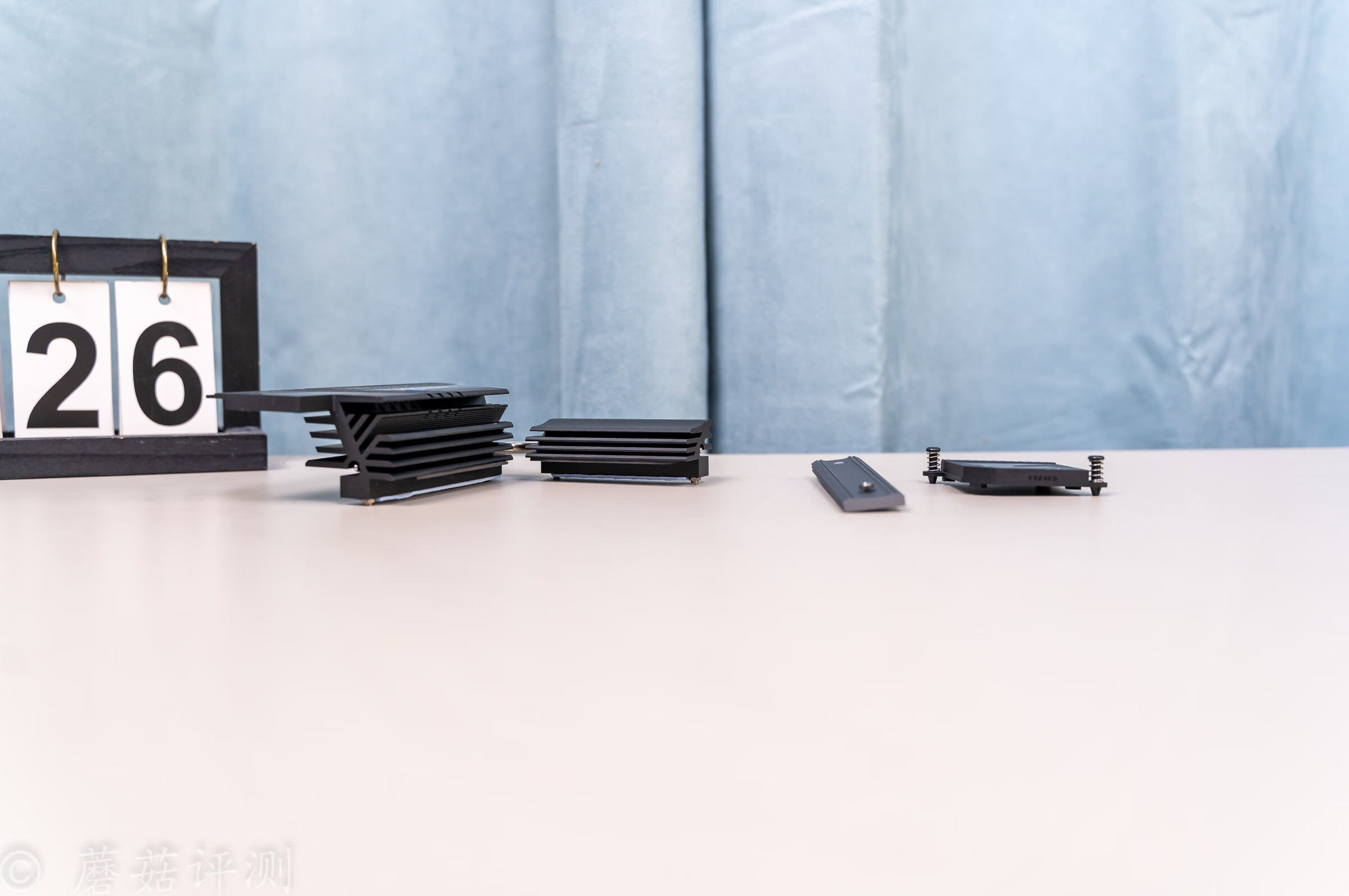

▼主板金屬覆蓋件的體積巨大,尤其是供電部分的輔助散熱金屬件,造型十分復雜,可以有效增大和空氣的接觸面積,提高散熱效率。


▼取下所有覆蓋件之后,主板正面的各種元件依然密密麻麻的。


▼主板的供電電路規格很高,左側有8相供電,上側有8相供電,總共有16相供電。


▼CPU的輔助供電插座部分,采用8+4Pin設計,金屬針腳部分為實心設計,過流能力更強,旁邊還有穩壓濾波的電感、電容。

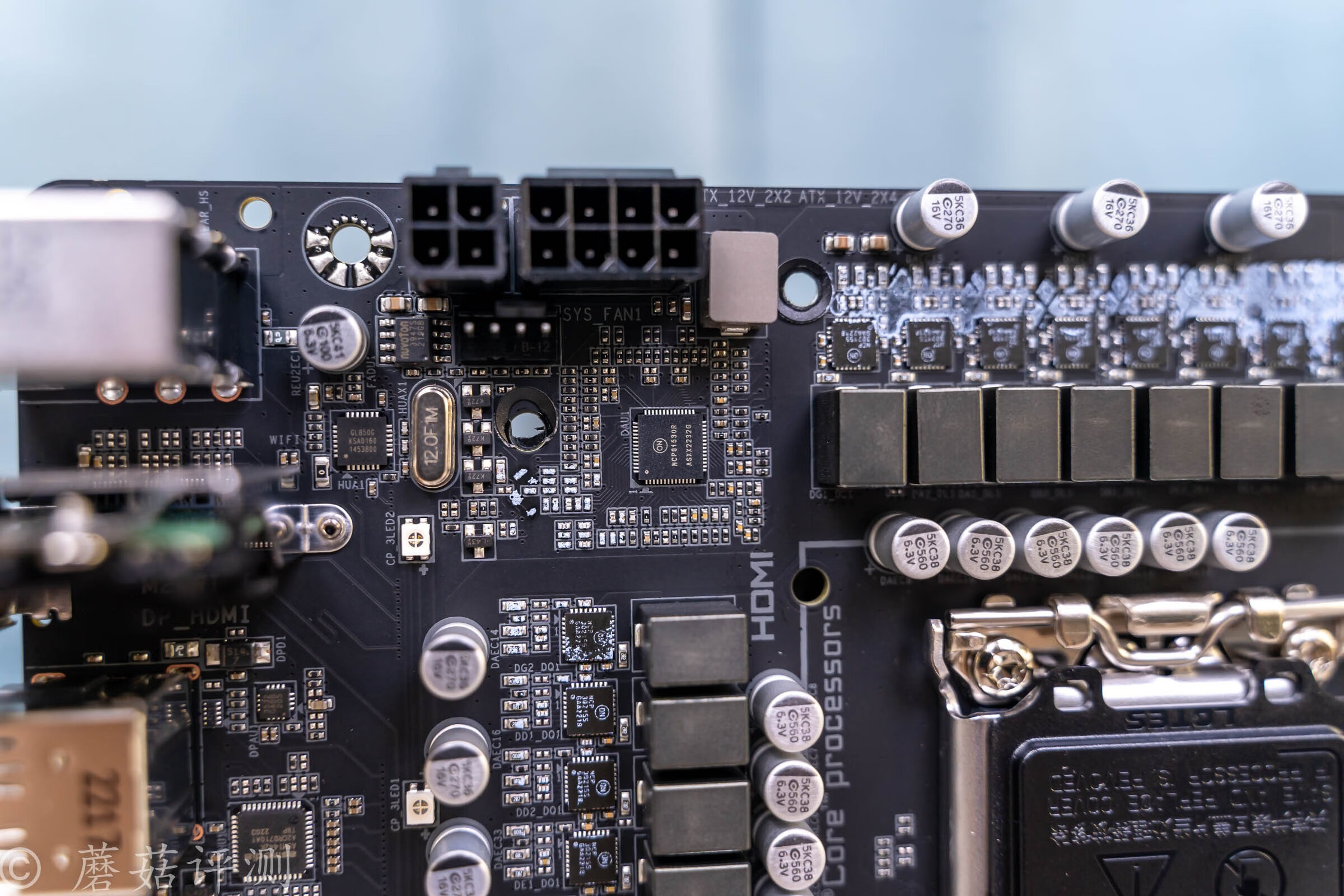

▼CPU輔助供電插座的下面,是供電電路的PWM主控芯片,安森美的NCP81530R,這顆PWM主控最大支持雙通道8+2相供電控制PWM信號輸出。


▼主板左側供電,共有8相供電。其中,上7相采用清一色的DrMos,最下面1相采用上下橋設計。


▼DrMos絲印NCP302155,也是安森美的,其支持兩種頻率的PWM控制信號輸入,在300kHz控制信號輸入下,最大穩定輸出電流在60A。


▼最下面1相供電采用上下橋設計,一上兩下,上橋絲印4C10N,最大穩定輸出電流44A,下橋絲印4C06N,最大穩定輸出電流67A,用料不錯。

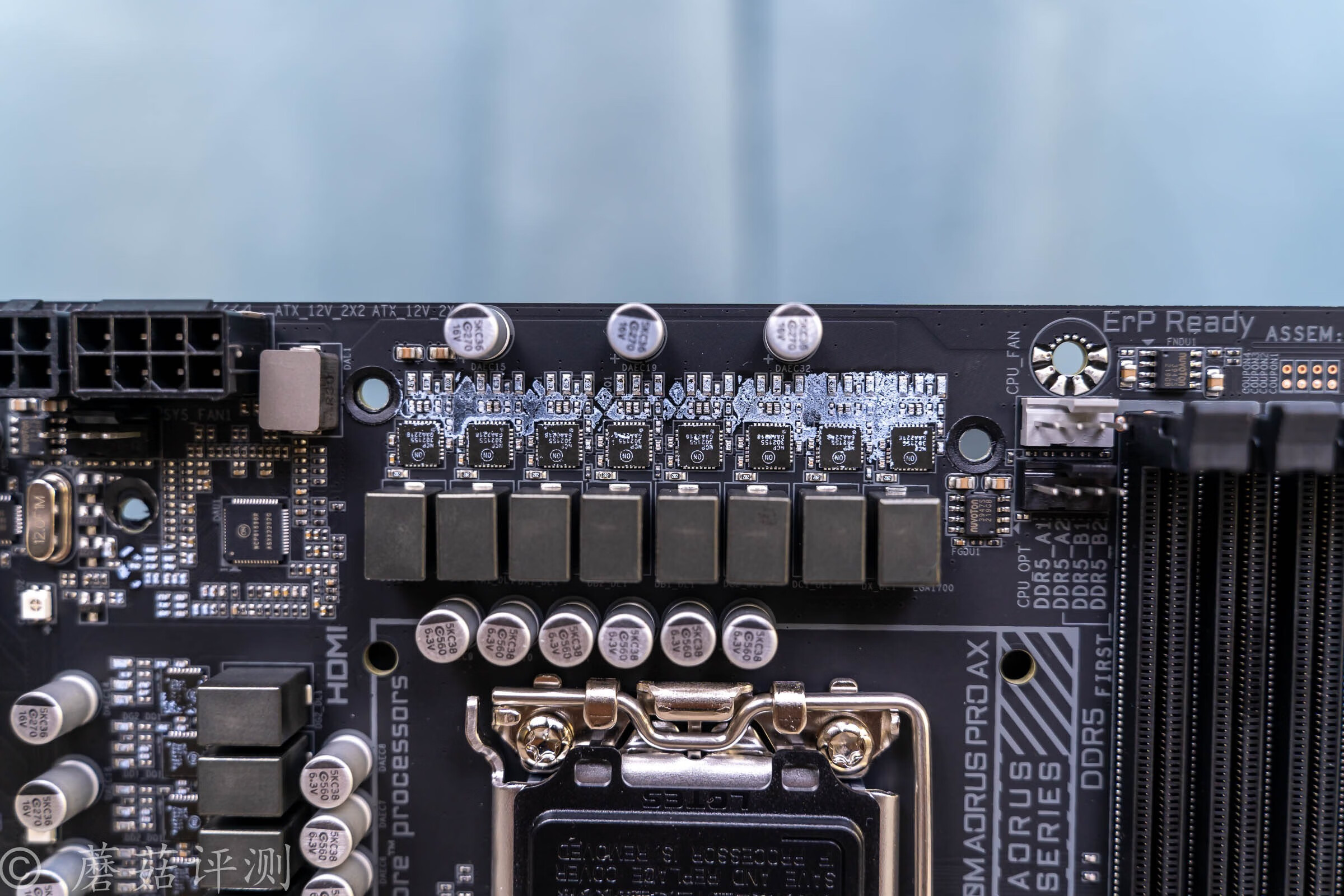

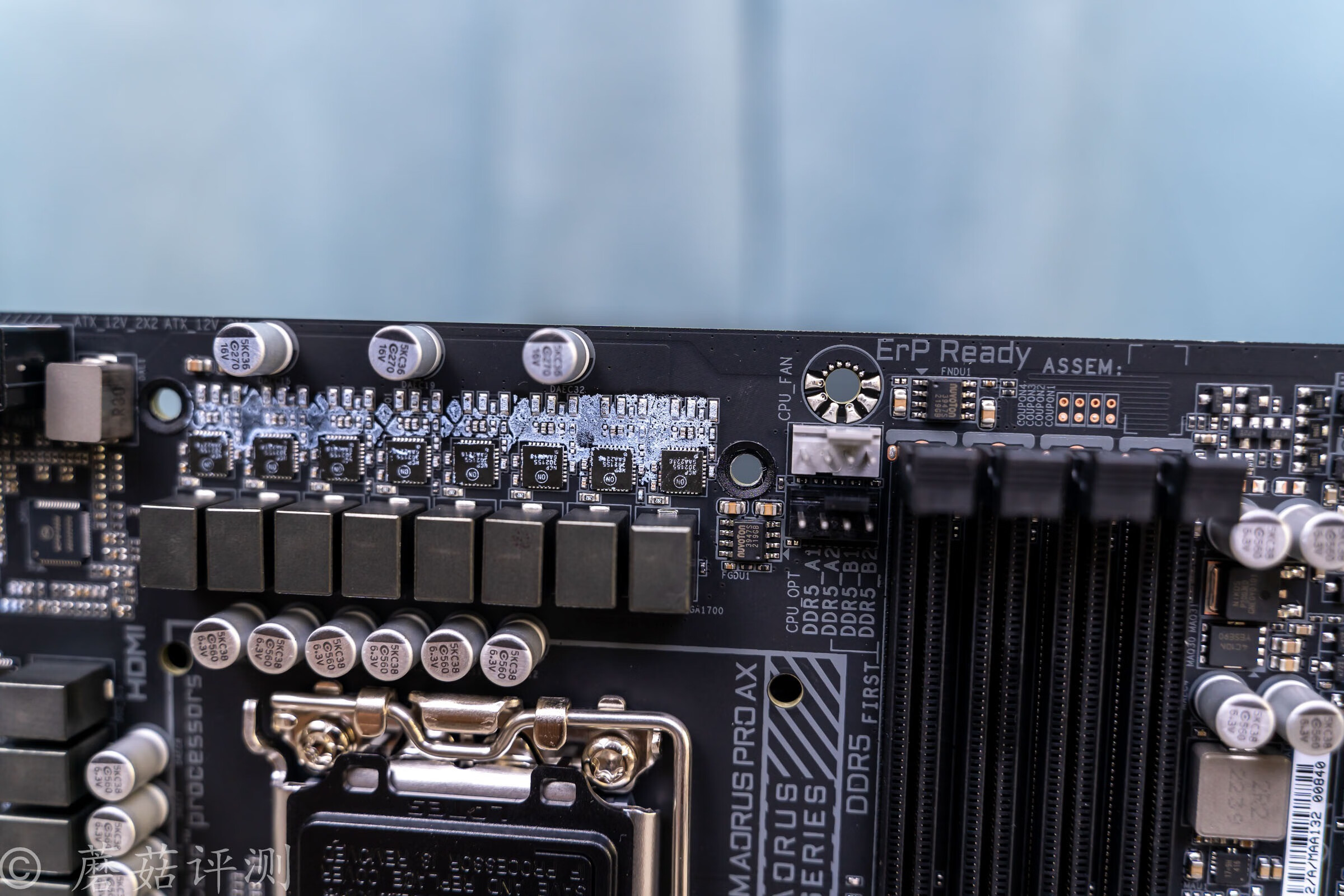

▼主板上側供電電路,總共有8相,清一色的DrMos,絲印NCP302155,安森美出品,最大穩定輸出電流在60A左右。


▼仔細看主板背面的覆銅,觀察到主板上側最左側的1相供電明顯有些區別。


▼主板上側供電的最右側1相供電的電感也略低于左側的7顆,這相供電大概率為Vgt供電。


▼主板供電電路的左下角還有一顆NCP的81270C,一款高性能、低偏置電流、單相穩壓器,集成功率 MOSFET 驅動器,用于驅動上面的1相上下橋供電。技嘉這塊B760M小雕AX D5主板的供電電路就非常清晰了,總共供電有16相,其中Vcore供電14相,清一色的60A的DrMos,Vgt供電1相,60A的DrMos,處理器外圍供電1相,上下橋設計,總共是14+1+1相供電設計。


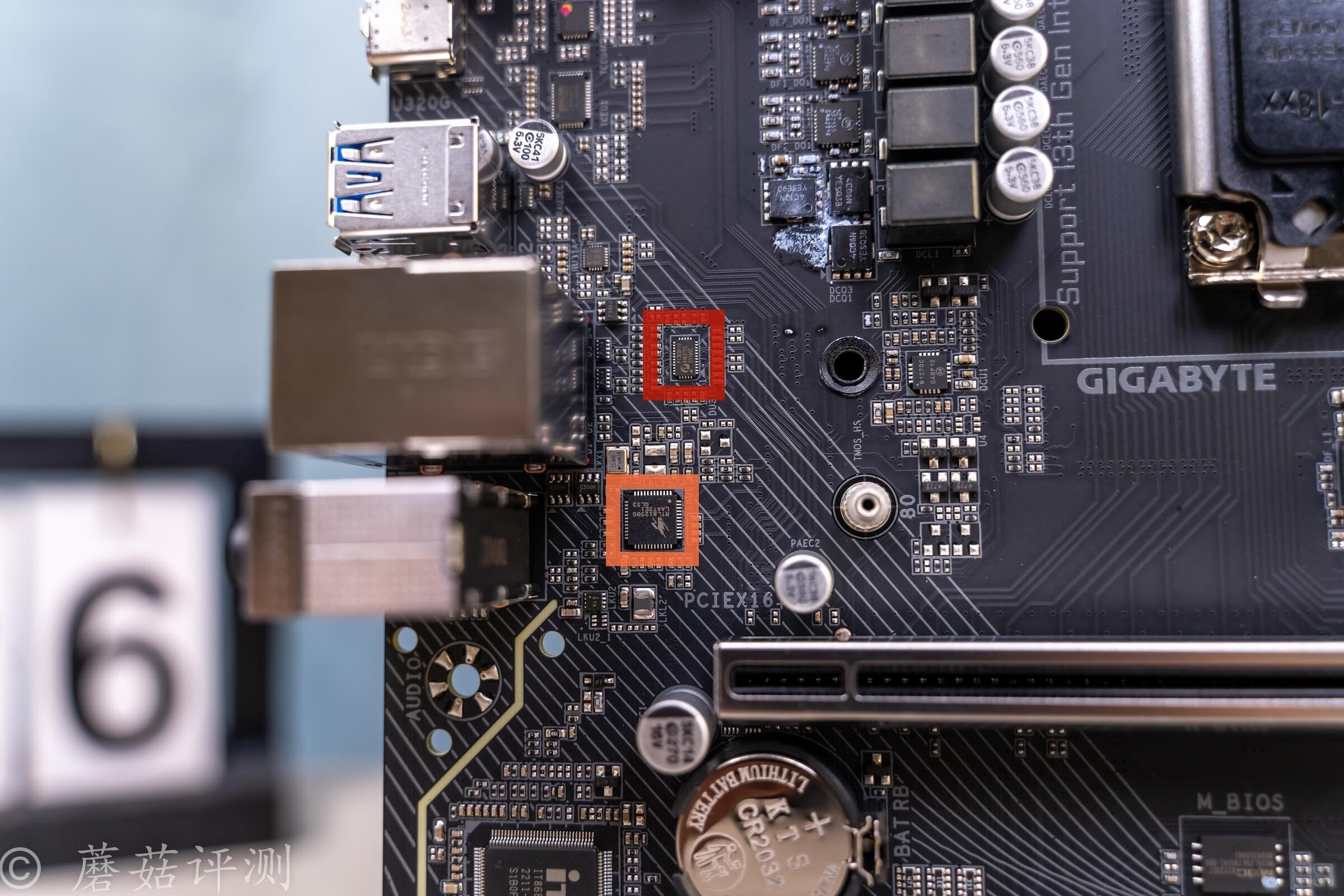

▼風扇的4Pin供電插座,有獨立的驅動IC。

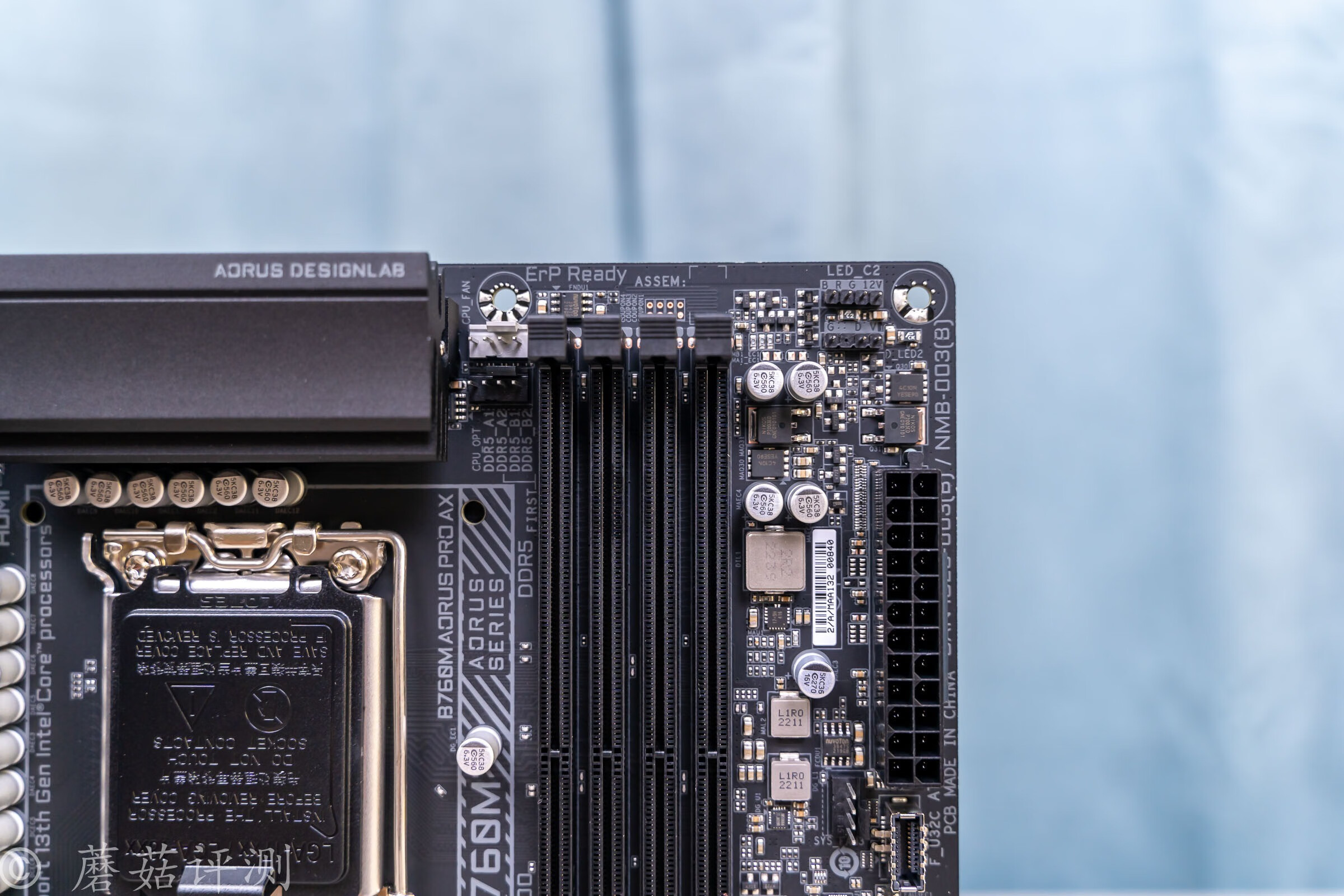

▼主板的四條內存插槽支持DDR5內存,供電這里就比較的簡單,單相供電,上下橋設計。


▼主板的24Pin供電插座的下面,有兩顆芯片,紅框芯片絲印RTS5441S,這是一顆Type-C接口的供電主控芯片;橙框芯片絲印RTS5411,這是一顆USB3.0 HUB芯片。


▼主板的南橋芯片,也就是B760芯片,體積非常的小巧,右上角有1相供電,上下橋設計。

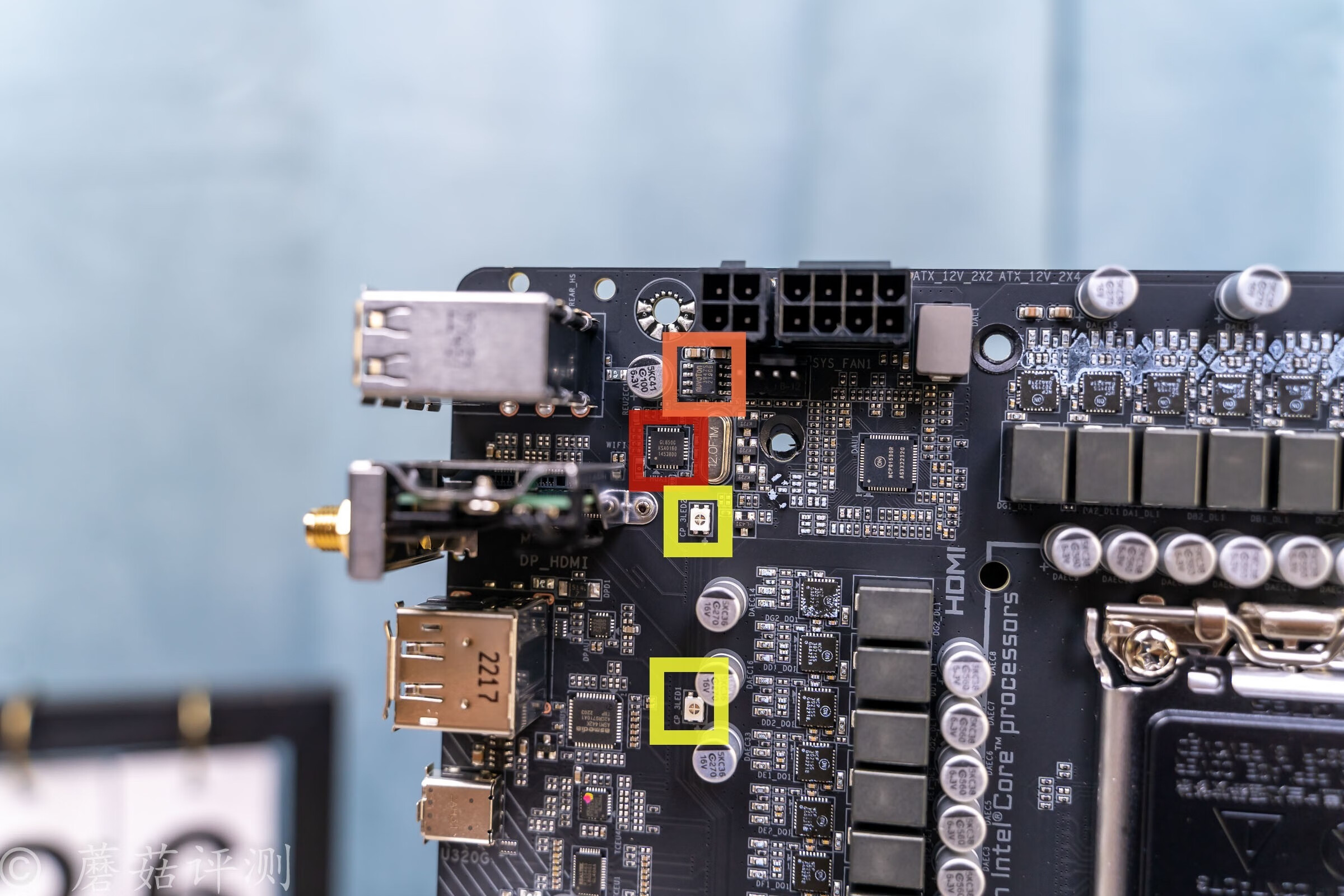

▼主板后部的IO接口部分,芯片很多。橙框芯片是旁邊4Pin的風扇插座的驅動IC,支持PWM和DC調速;紅框芯片絲印GL850G,這是一顆USB2.0的HUB芯片,給主板后部的四個USB2.0接口提供支持;黃框是貼片LED,給主板的IO飾罩部分提供燈效。


▼底部還有多顆芯片,紅框芯片絲印3532,給主板后部的DP視頻輸出接口提供支持;橙框芯片絲印ASM1442K,給主板后部HDMI視頻輸出接口提供支持;黃框芯片絲印RTS5436I,這是一顆小螃蟹家的Type-C供電控制器,支持PD3.0;綠框芯片絲印RTX5463,USB 3.2 Type-C Gen 2 x 2主控芯片,給主板后部20Gbps帶寬的C口提供支持。


▼下面還有兩顆芯片,紅框芯片絲印P13EQX,這是一顆USB 3.2 Gen1/Gen2主控芯片;橙框芯片絲印RTL8125B,2.5G的Lan口主控芯片。


▼主板的右下角,有兩顆挺大的芯片,紅框芯片絲印IT8689E,主要用于檢測主板的各項參數;橙框芯片是小螃蟹的ALC897,聲卡芯片,旁邊金色的是尼吉康的音頻電容。


▼主板主PCIe插槽的下面,還有兩顆芯片,紅框部分是主板BIOS存儲芯片,容量32MB;橙框芯片絲印IT5701E,用于檢測主板的各項參數。

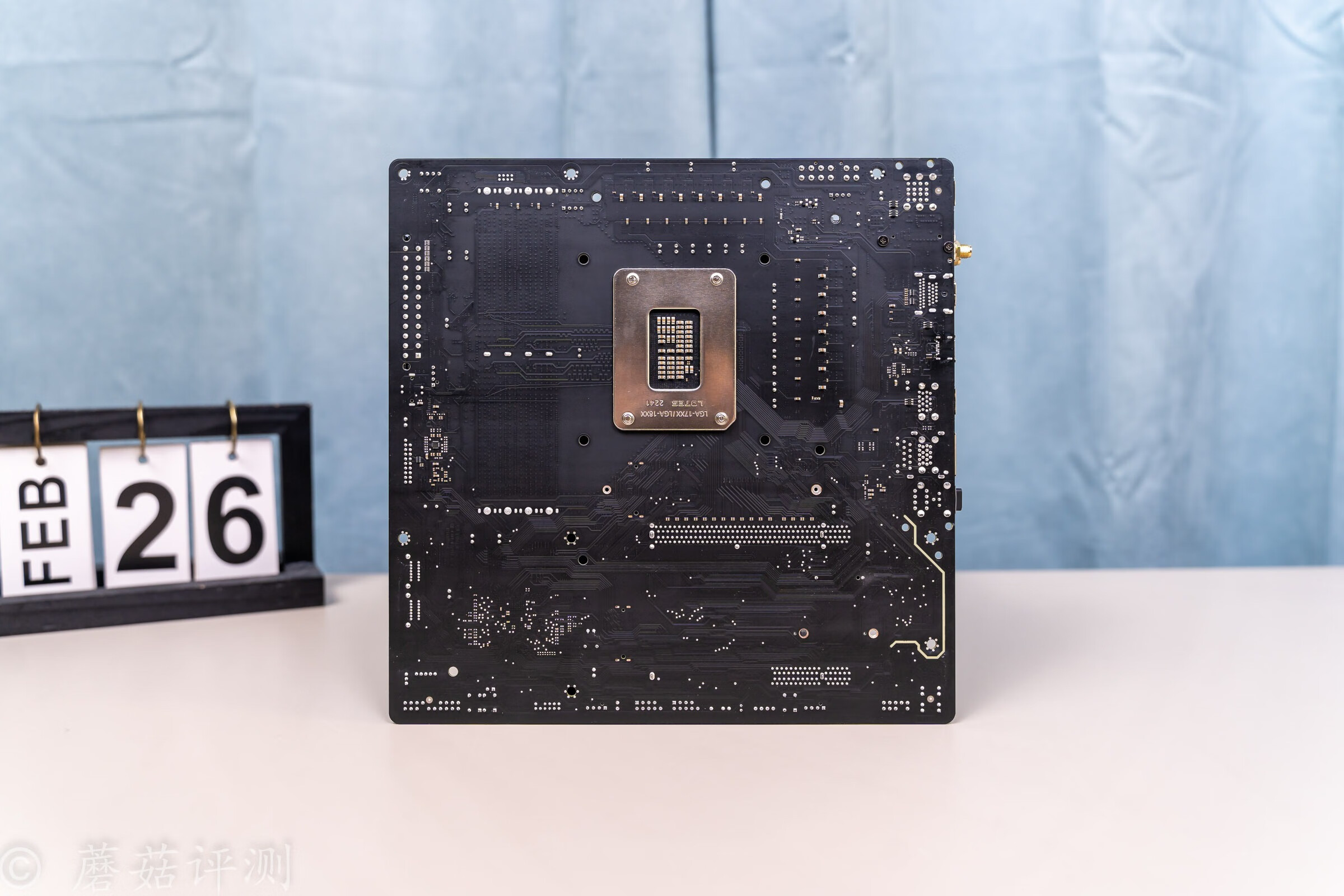

▼主板的背面并無更多的芯片,右下角的音頻電路部分和主板的其他電路部分有物理分隔,可以有效的提高音頻部分的信噪比。


▼主板的PCB用料部分,熟悉的6層板,用料不錯。



五、技嘉B760M電競雕主板 裝機


▼技嘉的這塊B760M小雕主板,在一眾的B760主板中,非常少見的使用了配備熱管的供電散熱模塊,蘑菇這里就給它上點強度,搭配13700K處理器測試。



▼主板供電散熱部分覆蓋了體積不小的金屬輔助散熱件,兩塊金屬散熱件之間還使用了一根熱管均熱,提高整體的散熱效率。


▼主板的CPU輔助供電接口采用8+4Pin設計,但在實際裝機的時候可以輕松插上雙8Pin的供電接口。


▼測試內存用的是阿斯加特的女武神·瓦爾基里DDR5 16G*2 6000MHz,這套內存的整體質感還是非常不錯的。



▼開機,一次點亮,整機效果非常漂亮。


▼主板左側供電散熱件的技嘉LOGO部分有乳白色的燈效,看起來效果不錯。


▼主板的南橋部分也有RGB燈效,支持主板同步。

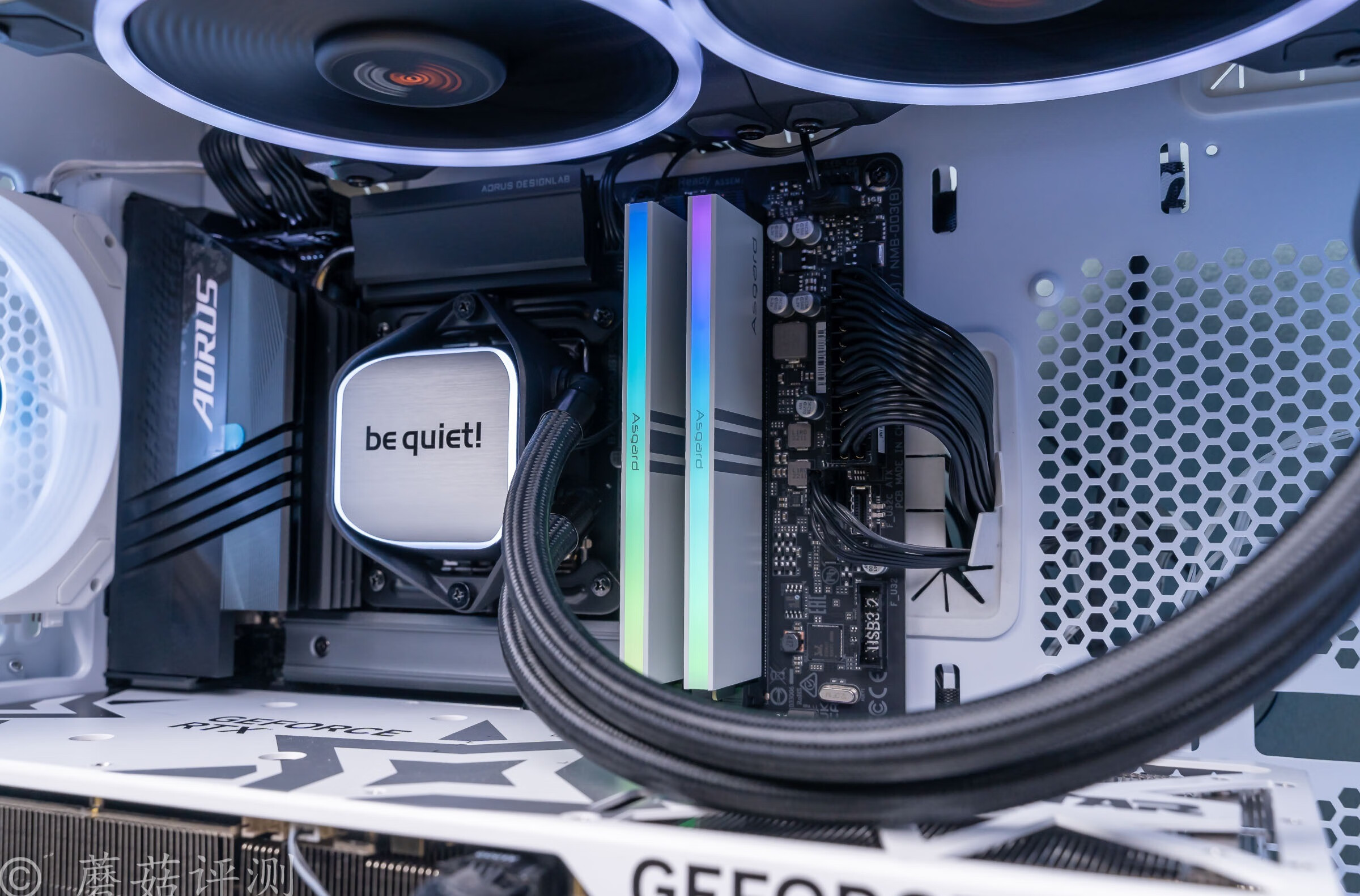

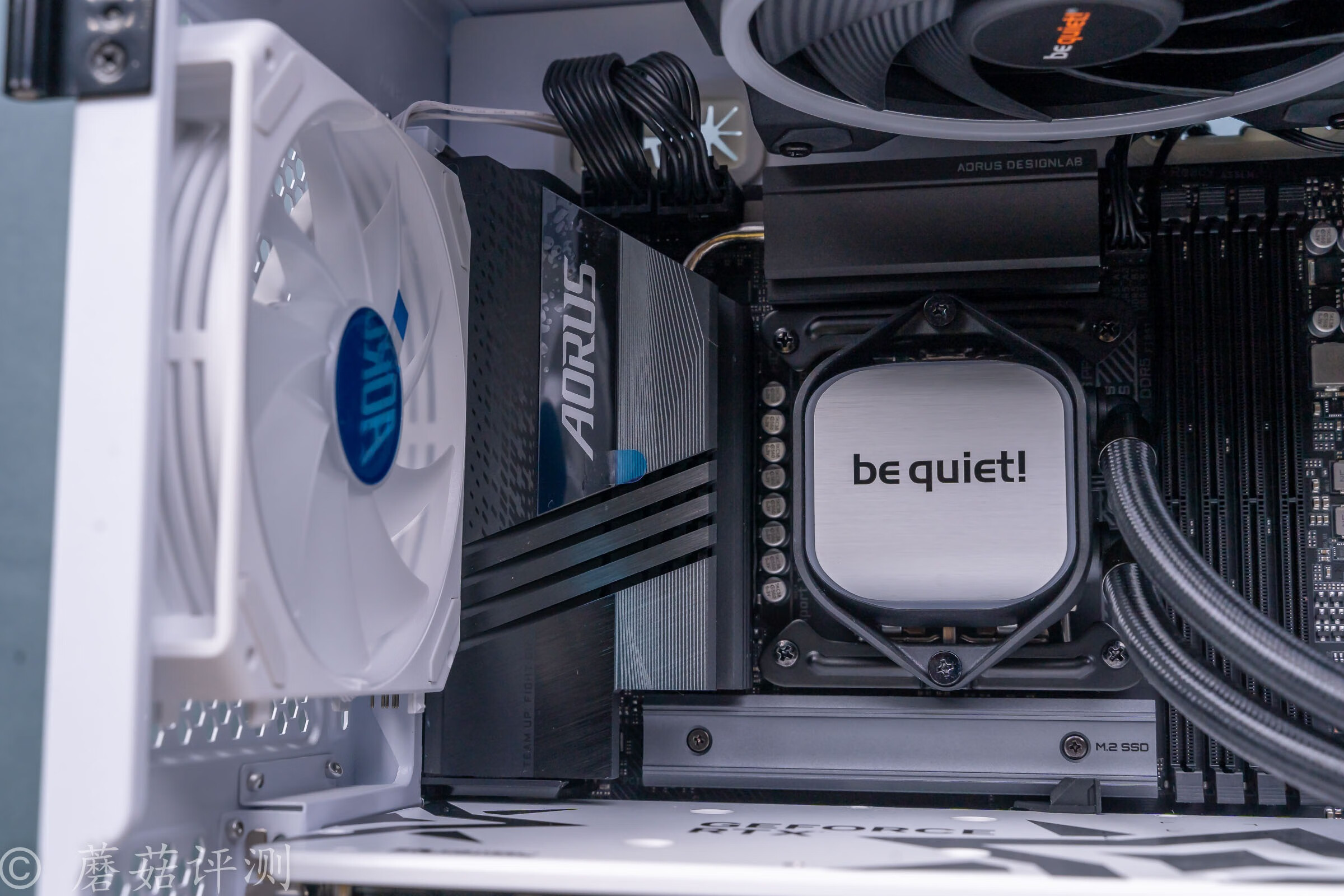

▼用來壓制13700K的散熱是德商德境界的Pure Loop 2 FX 280一體式水冷,這款水冷的顏值挺漂亮的,上蓋采用金屬材質,表面有細致的拉絲處理,中間是德商德境界的LOGO,四周有一圈ARGB燈帶。


▼水冷排的散熱風扇也是用的德商德境界的靜音風扇,140mm規格的,扇葉的四周有一圈RGB燈帶,支持主板同步。


▼阿斯加特這套女武神·瓦爾基里內存的顏值挺漂亮的,內存條頂部有一整條完整的RGB燈帶,顏色過渡均勻,非常細膩。


▼顯卡是影馳的RTX4080星耀OC,這張卡非常漂亮。

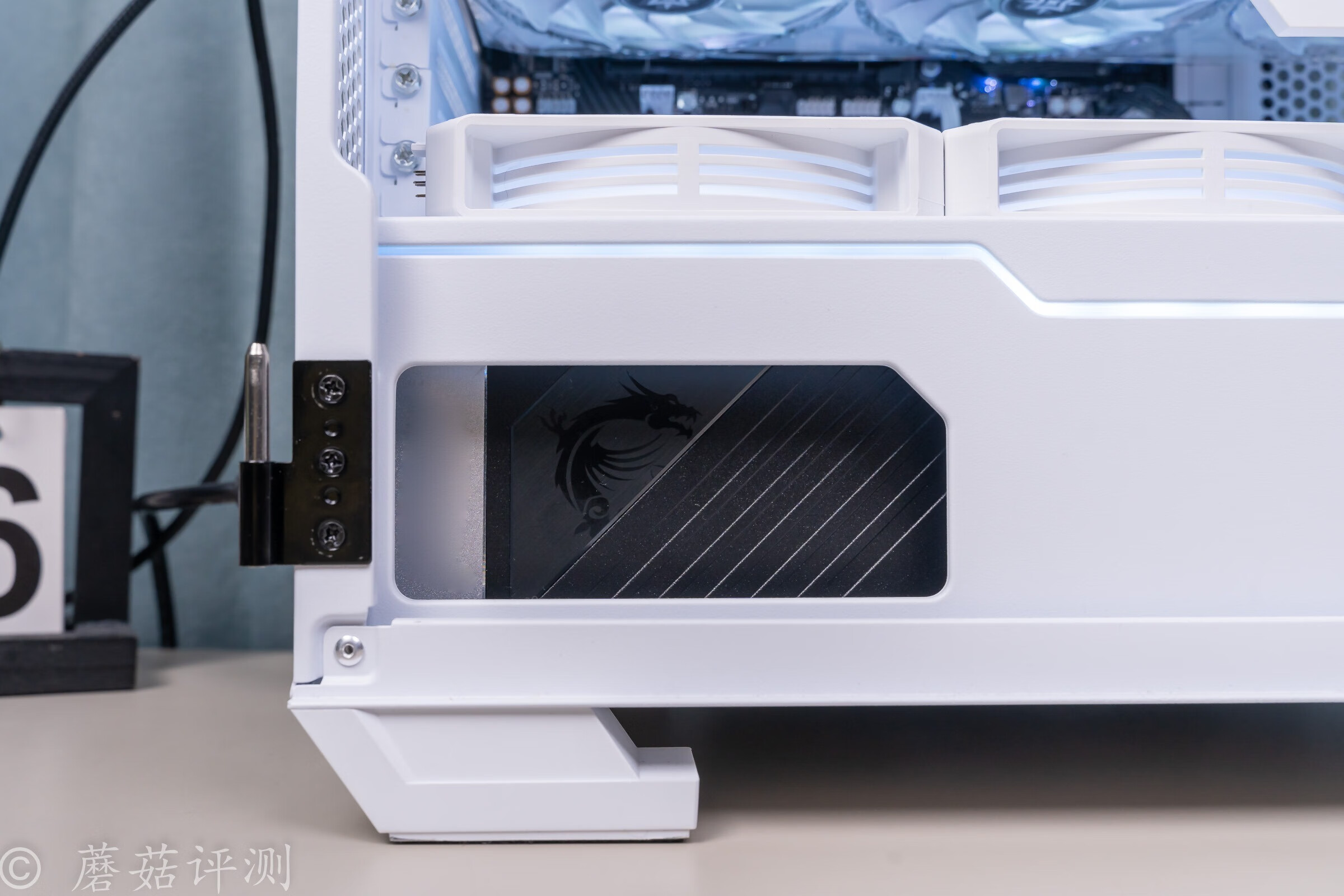

▼電源用的是MPG A850GPCIE5金牌全模組電源,這款電源支持最新的ATX3.0,標配PCIe5.0供電接口,采用全日系電容的用料,擁有10年質保,平時可以放心使用。

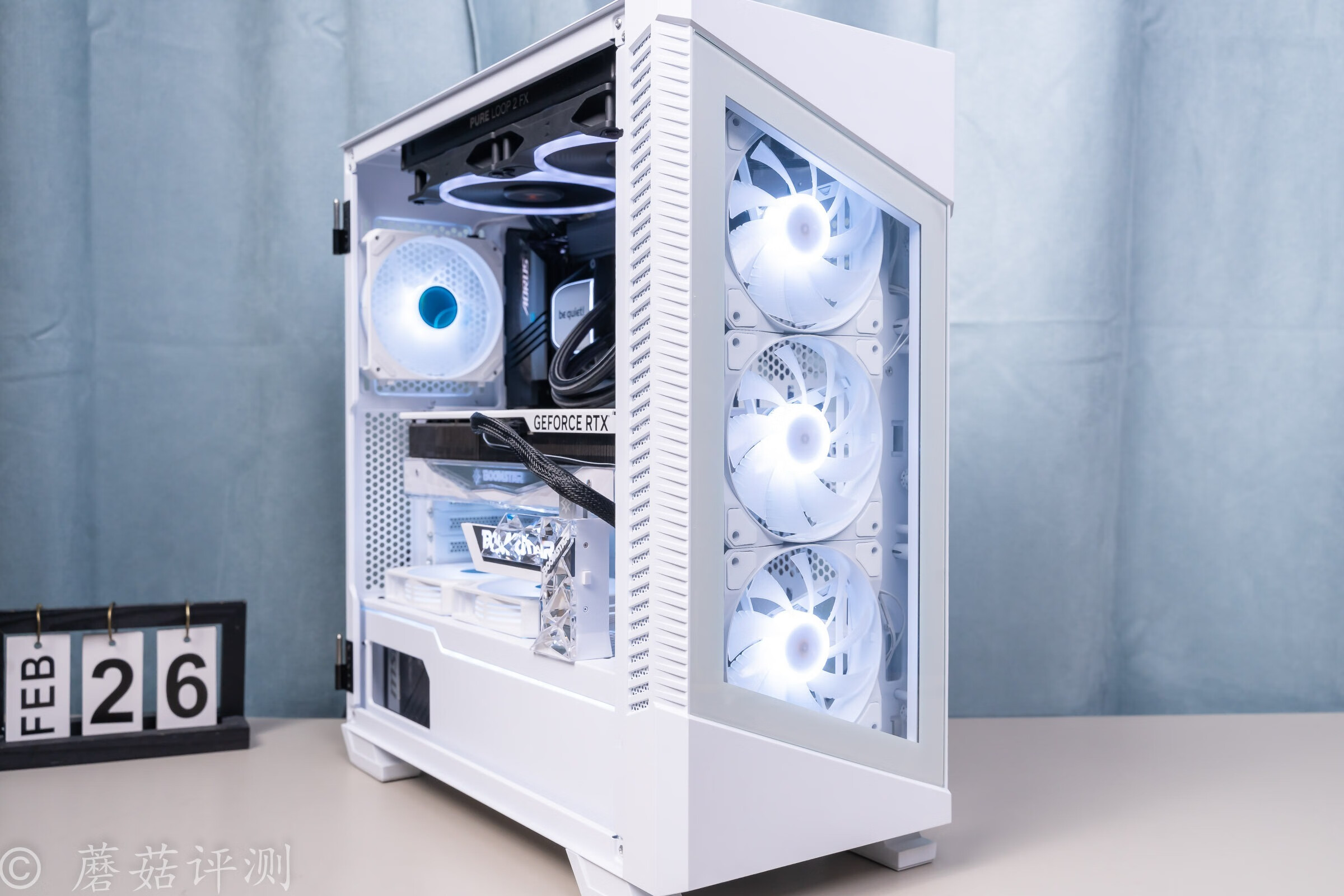

▼機箱是刀鋒100R,這款機箱的前部和側面標配了大面積的玻璃側透,另外在機箱的前部標配了三把支持ARGB燈效的機箱風扇,支持主板同步,簡單的設置下,就非常好看。





六、技嘉B760M電競雕主板 測試

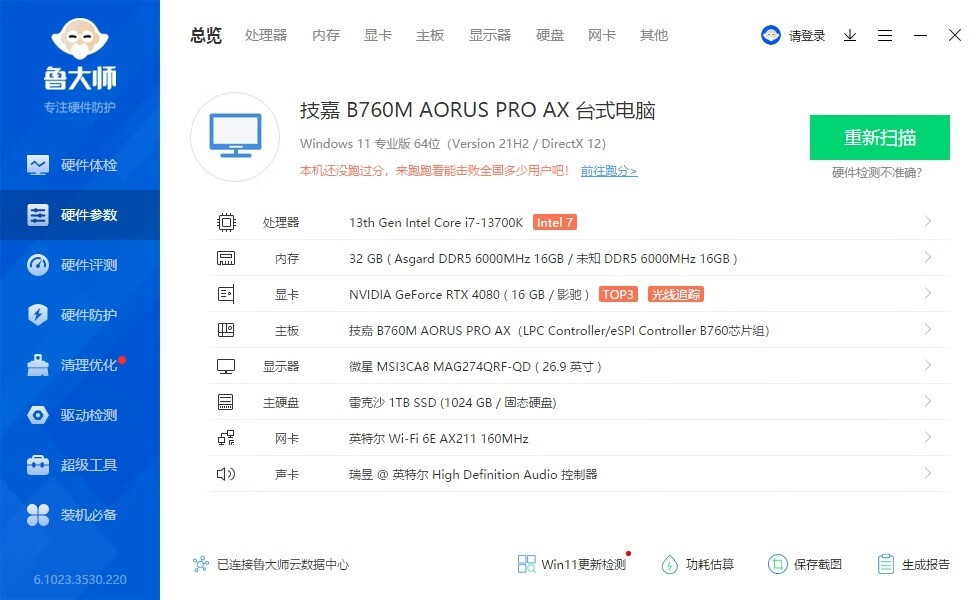

▼簡單看下整機配置,處理器是13700K,主板是技嘉的B660M AORUS PRO AX,顯卡是影馳的RTX4080星耀OC。

?

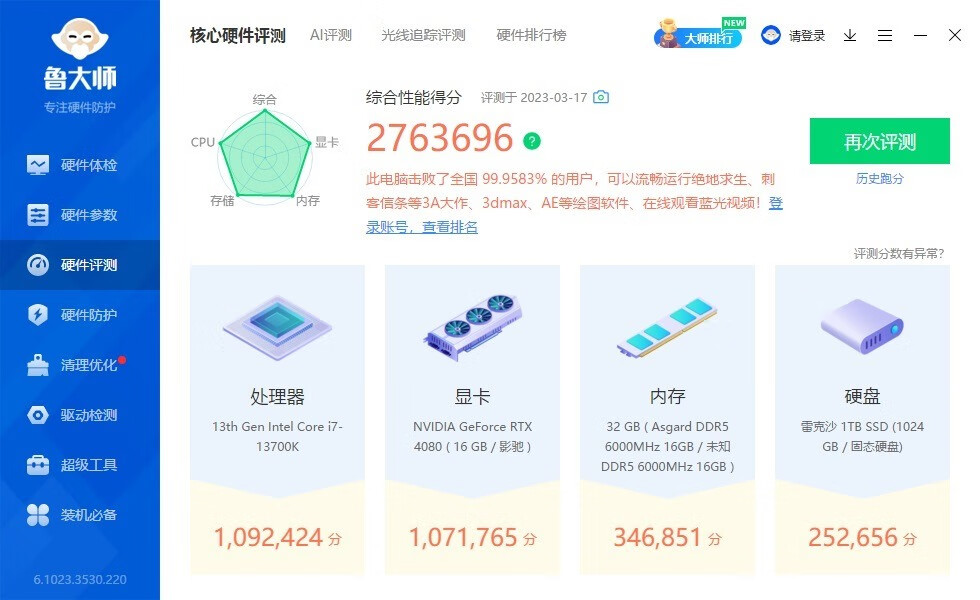

▼簡單跑個測試,整機得分276W,其中處理器單獨得分109W,顯卡單獨得分107W,分?jǐn)?shù)很高。

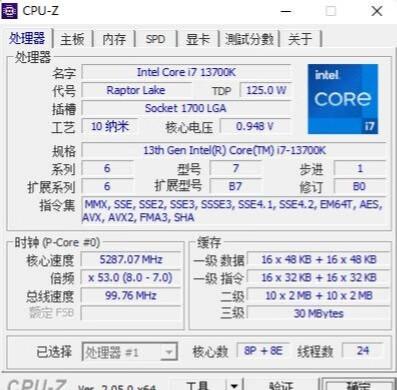

▼處理器是13700K,硬件規格方面非常給力,8個P核、8個E核,三級緩存30MB,單核最大睿頻5.4GHz,性能很給力。

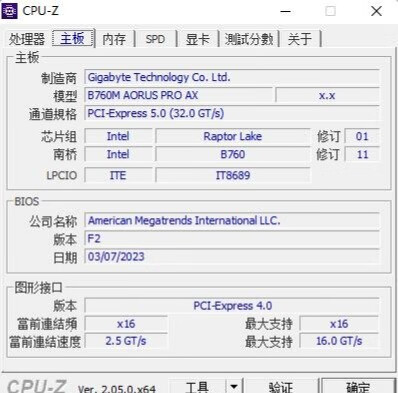

▼主板的BIOS為最新的F2版本,后續的測試都是在這個BIOS的版本下。

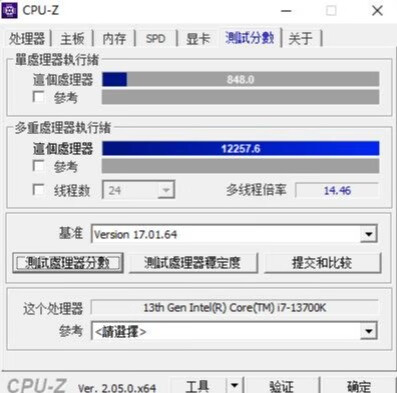

▼簡單跑個CPU-Z的測試,單核848、多核12257.6,性能很強。

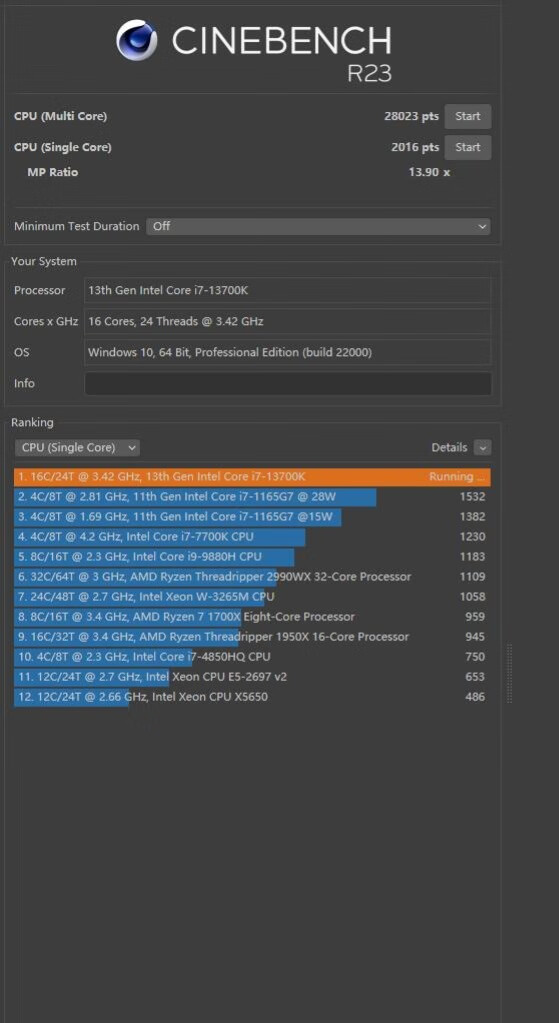

▼跑個Cinebench R23測試,單線程2016、多線程28023,單線程分?jǐn)?shù)超過2k,不錯不錯。

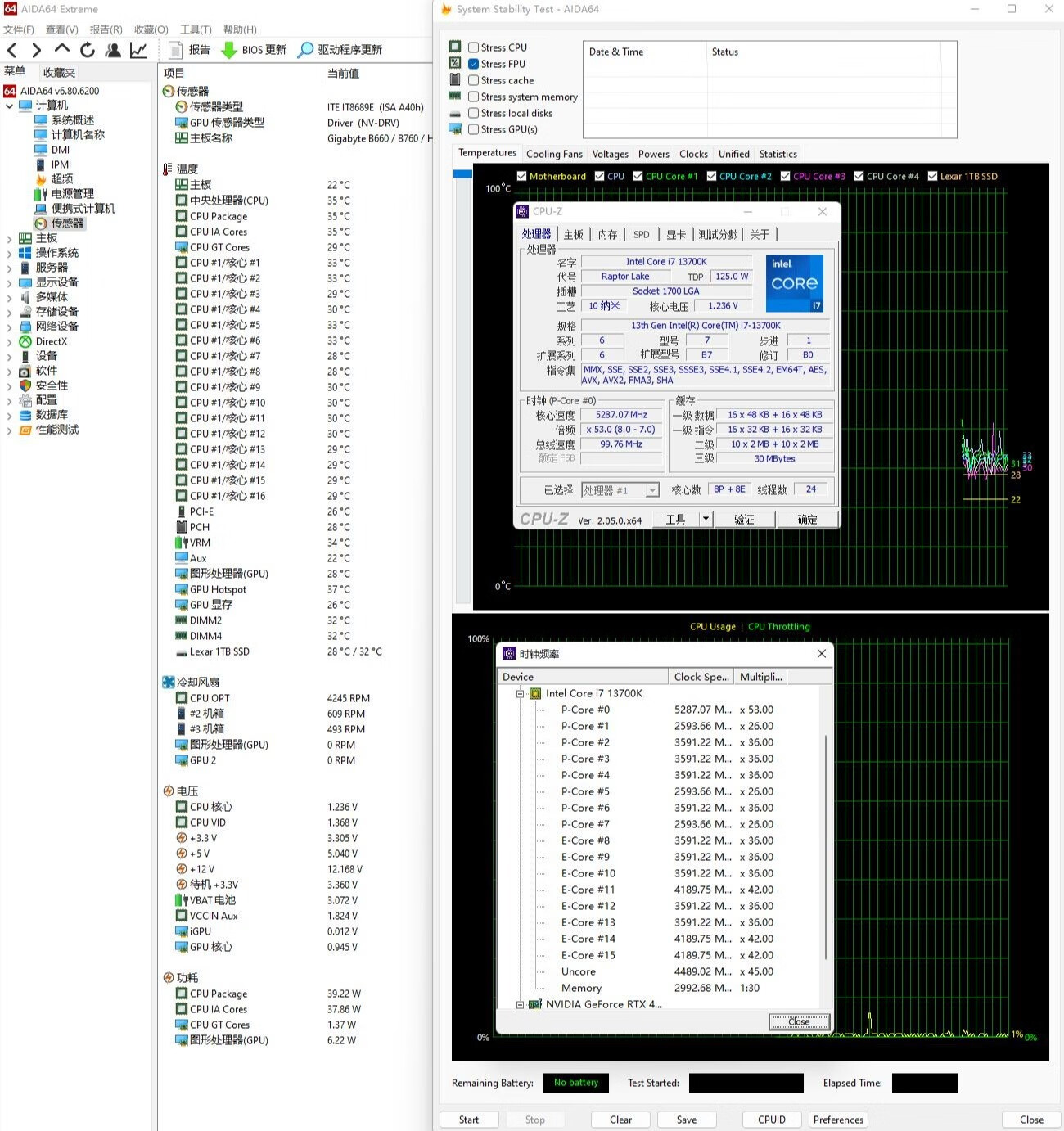

▼日常待機情況,處理器溫度在35℃左右,供電溫度在34℃左右,整體溫度表現不錯。



▼簡單跑個CPU-Z的壓力測試,處理器功耗175W左右,溫度在72℃左右,供電溫度在45℃左右。

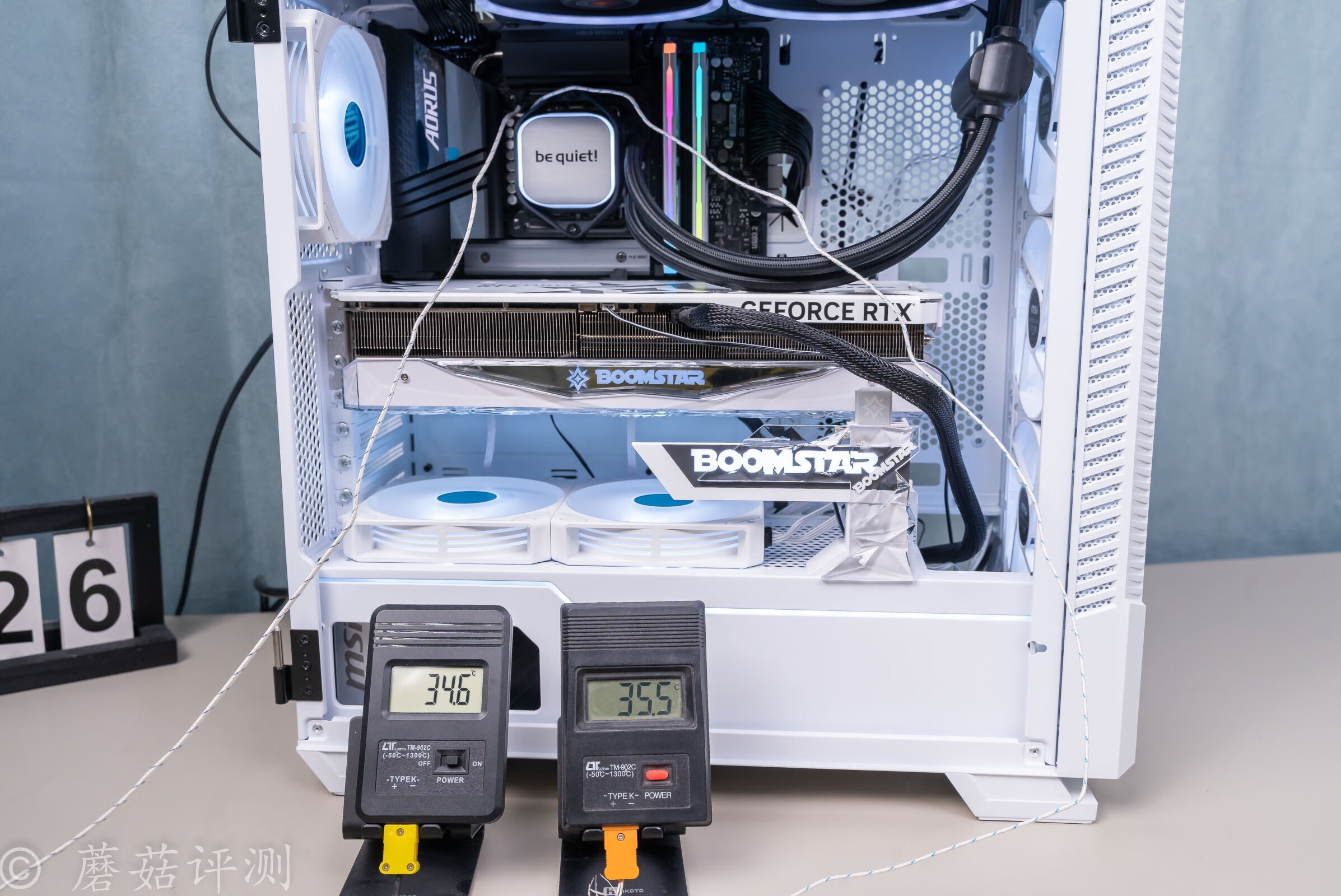

▼主板左側供電溫度34.6℃,上側供電溫度在35.5℃,溫度表現不錯。

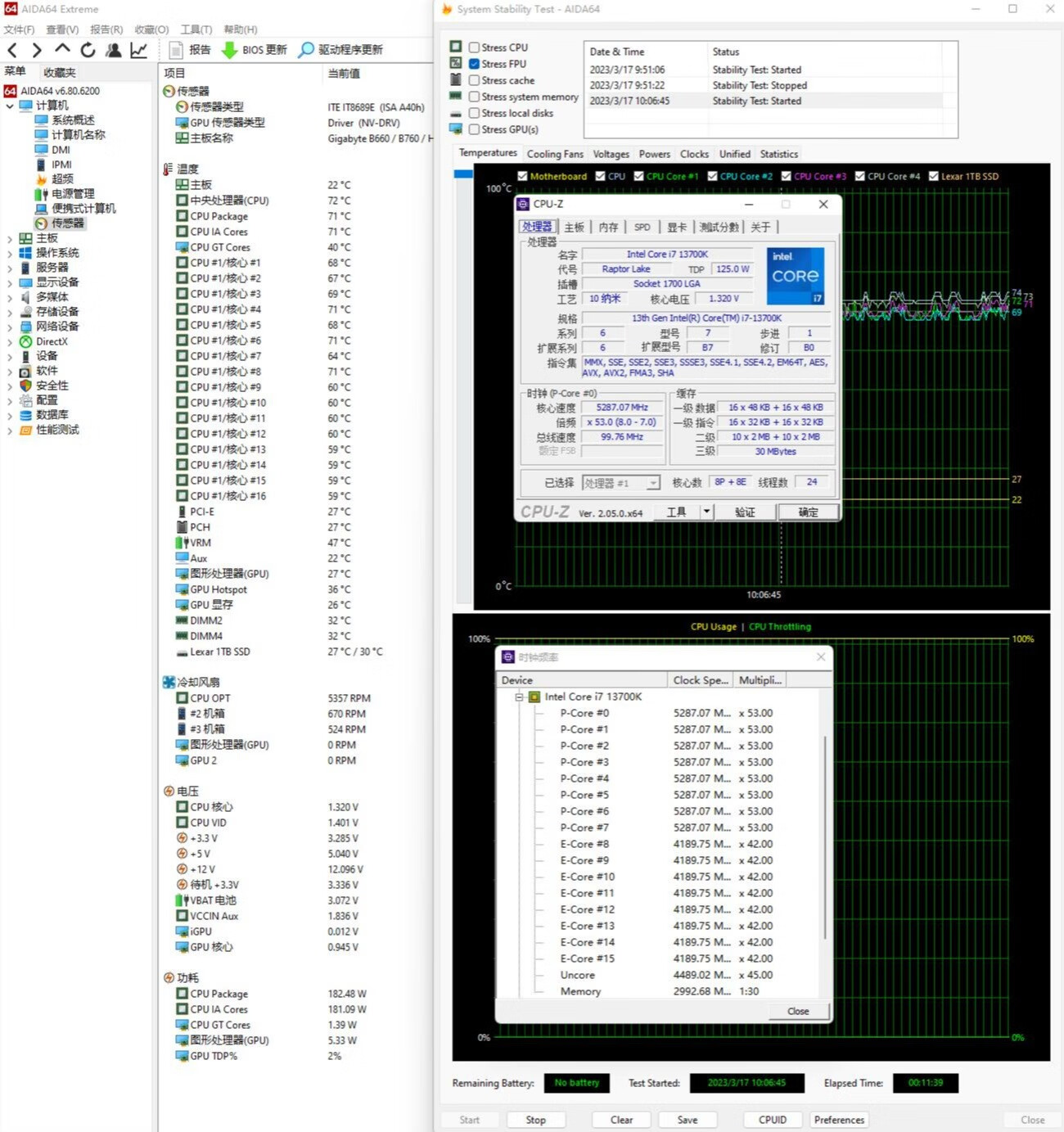

▼單烤FPU測試,處理器功耗185W,溫度72℃左右,供電溫度47℃。



▼主板左側供電散熱溫度34.6℃,上側供電散熱溫度36.9℃,溫度提升非常有限。



▼最后用溫強簡單的找一下主板供電部分正面的最高溫度,大約在41.6℃,也沒什么溫度。



▼對了,技嘉的這塊主板依然標配了熟悉的DDR5內存高帶寬、低延遲功能,默認是自動,可以手動打開,打開之后,可以直接提升DDR5內存的性能和延遲表現。

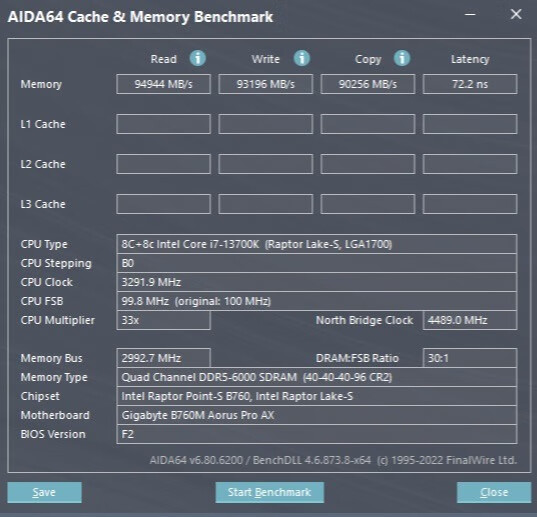

▼默認情況下,內存的寫入速度應該比讀取速度慢10000MB/s左右。但開啟了主板BIOS里面的內存高帶寬模式,6000MHz的DDR5雙通道內存,內存的讀取和寫入速度均能保持在94000MB/s,延遲再72.2ns,表現非常不錯。




七、總結


技嘉的這塊B760M小雕PRO AX D5主板整體來說還是非常不錯的,主板的用料非常出色,尤其是供電部分,不僅使用了大量的DrMos,而且供電部分覆蓋的金屬散熱件還使用了均熱熱管,可以有效的提高散熱模組的散熱效率,讓供電電路更加穩定的運行。應付200W左右的13700K處理器,主板的供電部分的溫度表現非常不錯,無論是傳感器讀取、還是溫槍尋找,供電電路溫度不會超過50℃,非常不錯。


對了,這塊主板支持DDR5內存?,F(xiàn)在的市場情況下,D5內存的價格已經來到了一個非常合理的區間,相比較于D4內存,D5內存在讀寫方面的性能領先還是非常大的。對于普通消費者來說,蘑菇這邊也會更加建議選擇D5內存的版本,性能更加出色的同時,升級的潛力也會更大。


這塊主板在拓展性方面的表現也不錯,標配兩個M2插槽,擁有六個4Pin的風扇供電插座,可以非常方便日常裝機對于風扇供電的需求。


不過,主板的第二個M2插槽并無金屬散熱件覆蓋,SATA3.0接口僅有四個,也是略有不足吧。


謝謝大家!
