一、 前言

主流的B760M主板的價位都比較高，讓很多想要體驗intel最新B系列主板的用戶都很難下手，這也是很多用戶會選擇使用13代intel處理器搭配B660主板的原因。

雖然B760主板相比B660主板在硬件規格參數方面提升很小，但增加的PCIe4.0通道數和對于DDR5內存支持頻率的提升還是實實在在的，如果比較在意這部分性能的話，選擇B760系列主板還是不錯的。

技嘉前不久推出了一款定位入門級的B760主板，B760M魔鷹WIFI主板，這塊主板就非常有意思。雖然定位入門，但是用料并不差，拓展性方面的表現也十分不錯，標配兩個支持PCIe4.0 x 4的M2插槽，以及四個SATA3.0接口，另外還有這個價位非常少見的Type-C接口以及燈效插座兩個（5V、12V各一個）。

在功能性方面更有點逆天，雖然只有兩根內存插槽，但是支持DDR5，標配技嘉當家的內存高帶寬、低延遲功能，另外還支持QFlash-Plus，主板升級BIOS的時候超級方便。這兩個功能，有點越級了。

對于一些想要體驗B760主板，但是不想付出太多的用戶來說，技嘉魔鷹B760M真的是非常不錯的選擇，該有的都有，不該有的也有。

二、技嘉魔鷹B760M GAMING AC主板 開箱

▼主板的包裝還不錯，紙盒正面科技味十足，底部是主板的型號名稱和特性介紹。

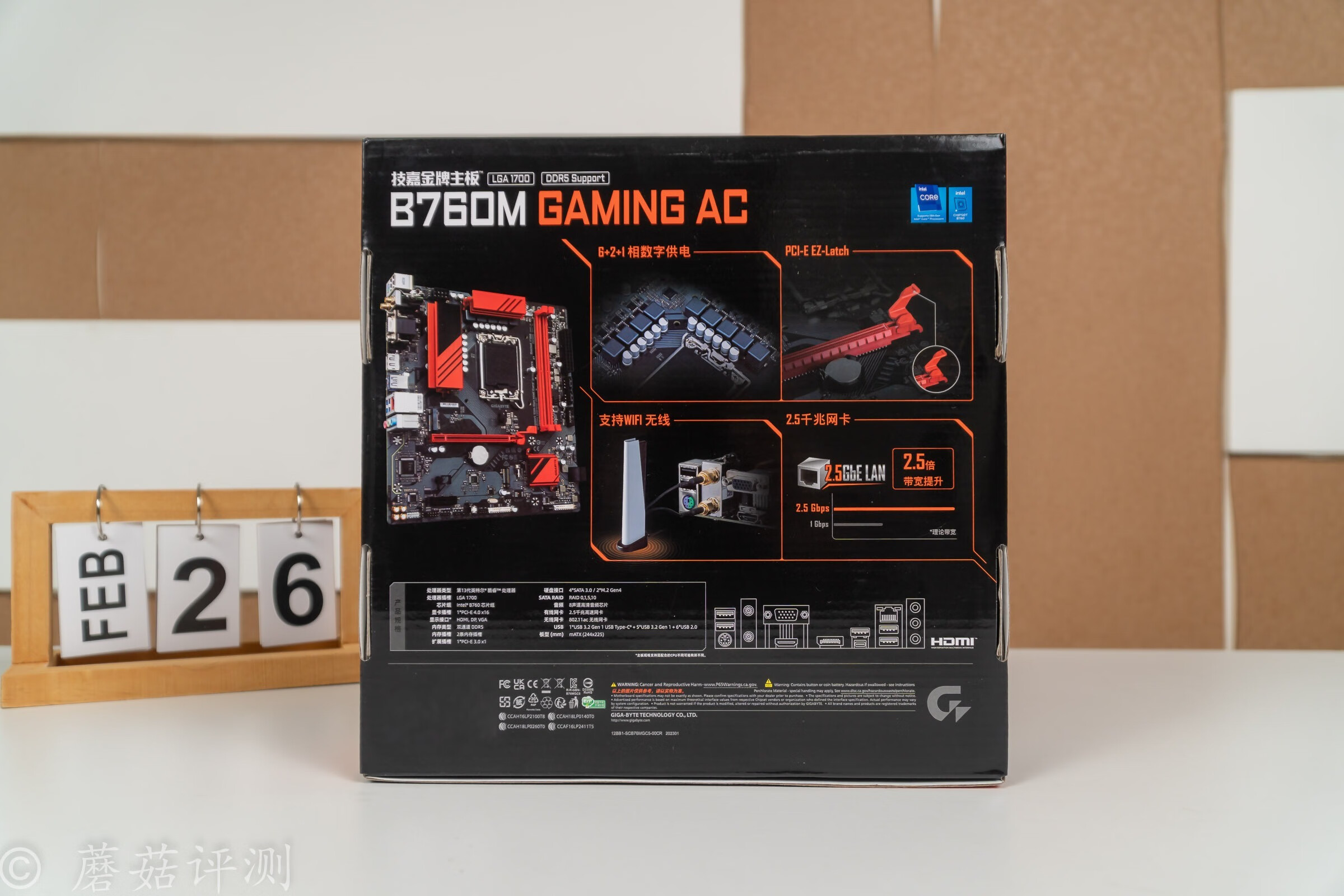

▼包裝背面詳細介紹了主板的參數，6+2+1相的供電，還有一些細節設計。

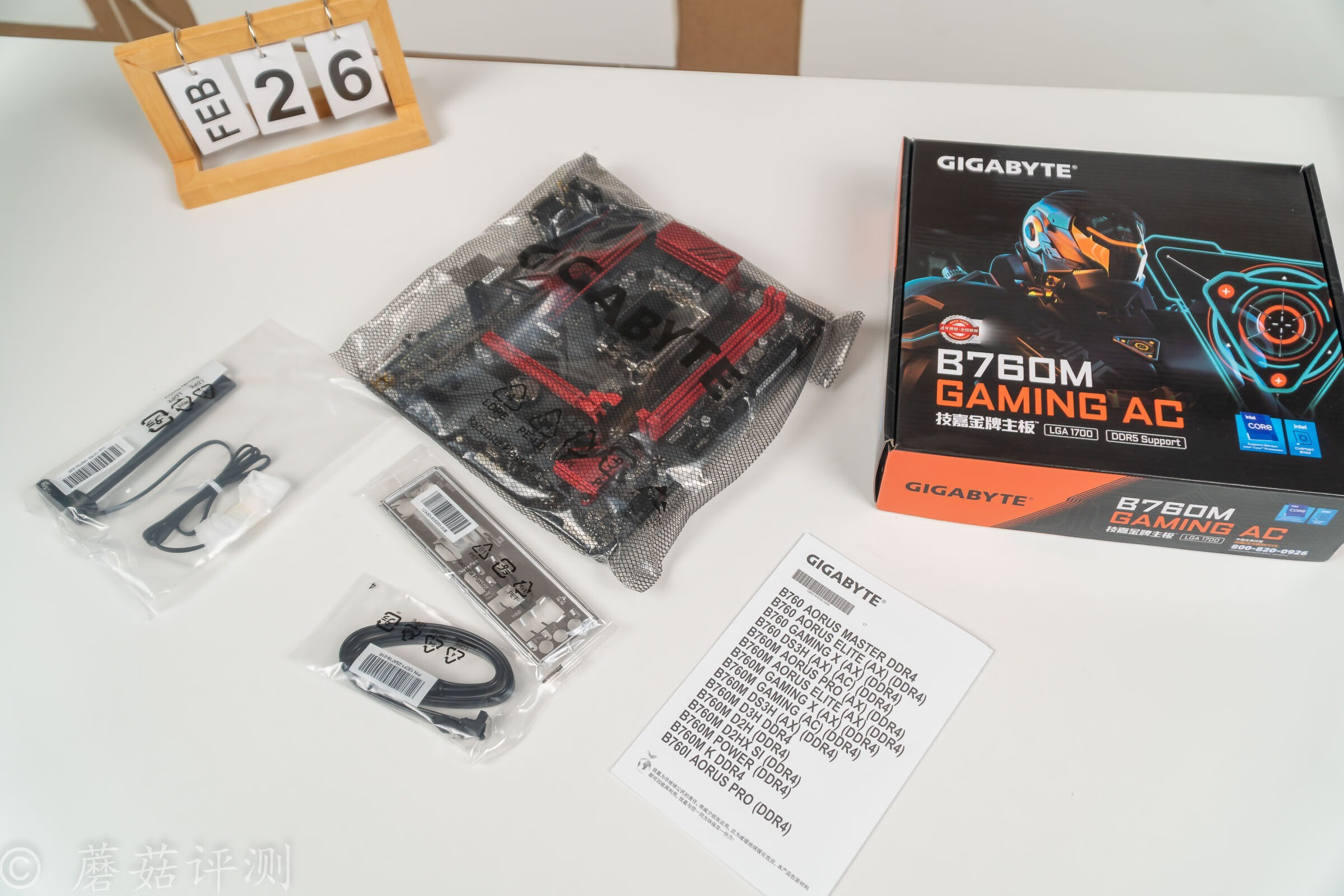

▼紙盒內部，除了主板之外，還有兩根SATA線，一個WIFI天線和一個金屬擋板。

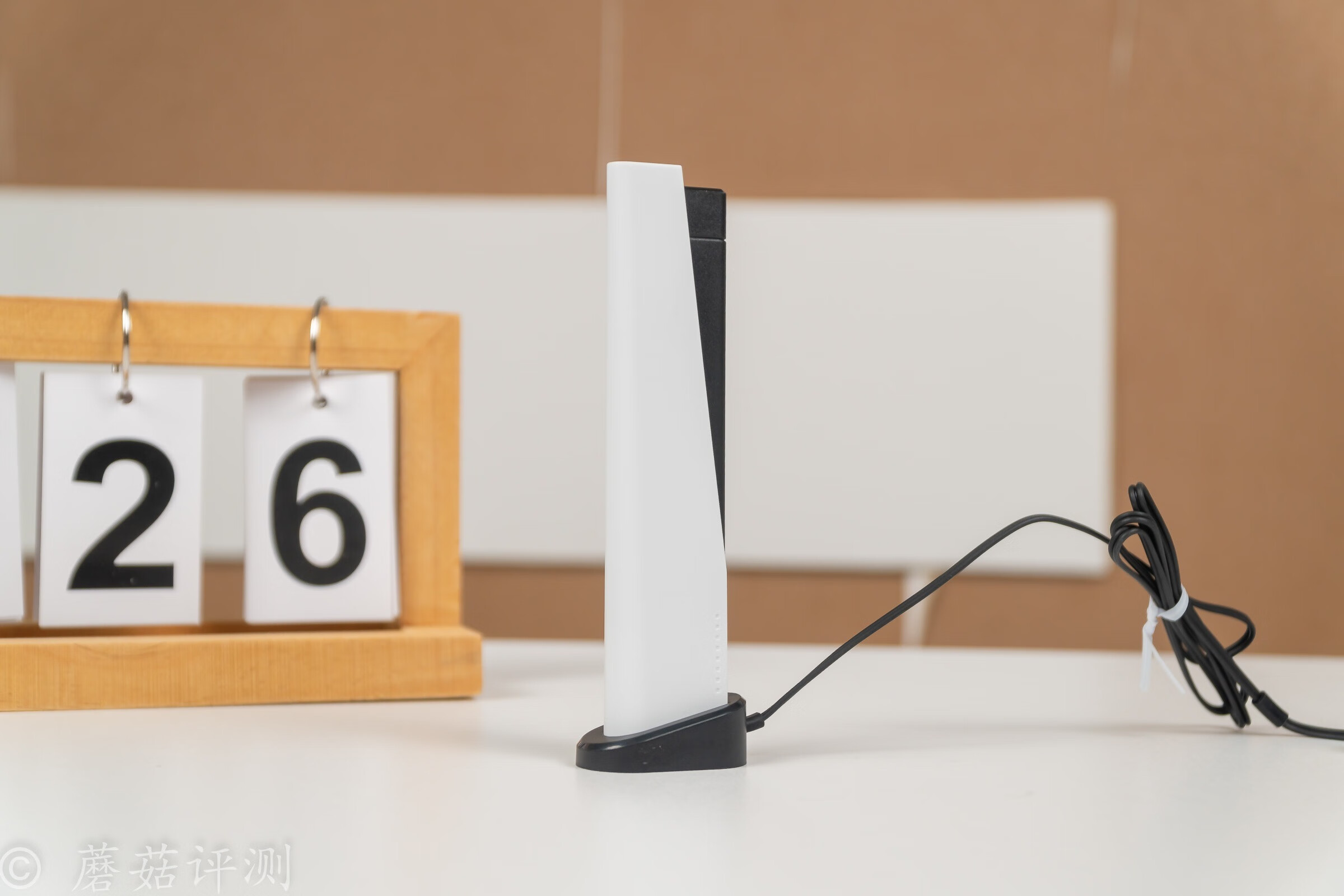

▼這個WIFI天線也是越級的存在，造型漂亮還支持磁吸，比棒棒天線好太多了。

三、技嘉魔鷹B760M GAMING AC主板 外觀

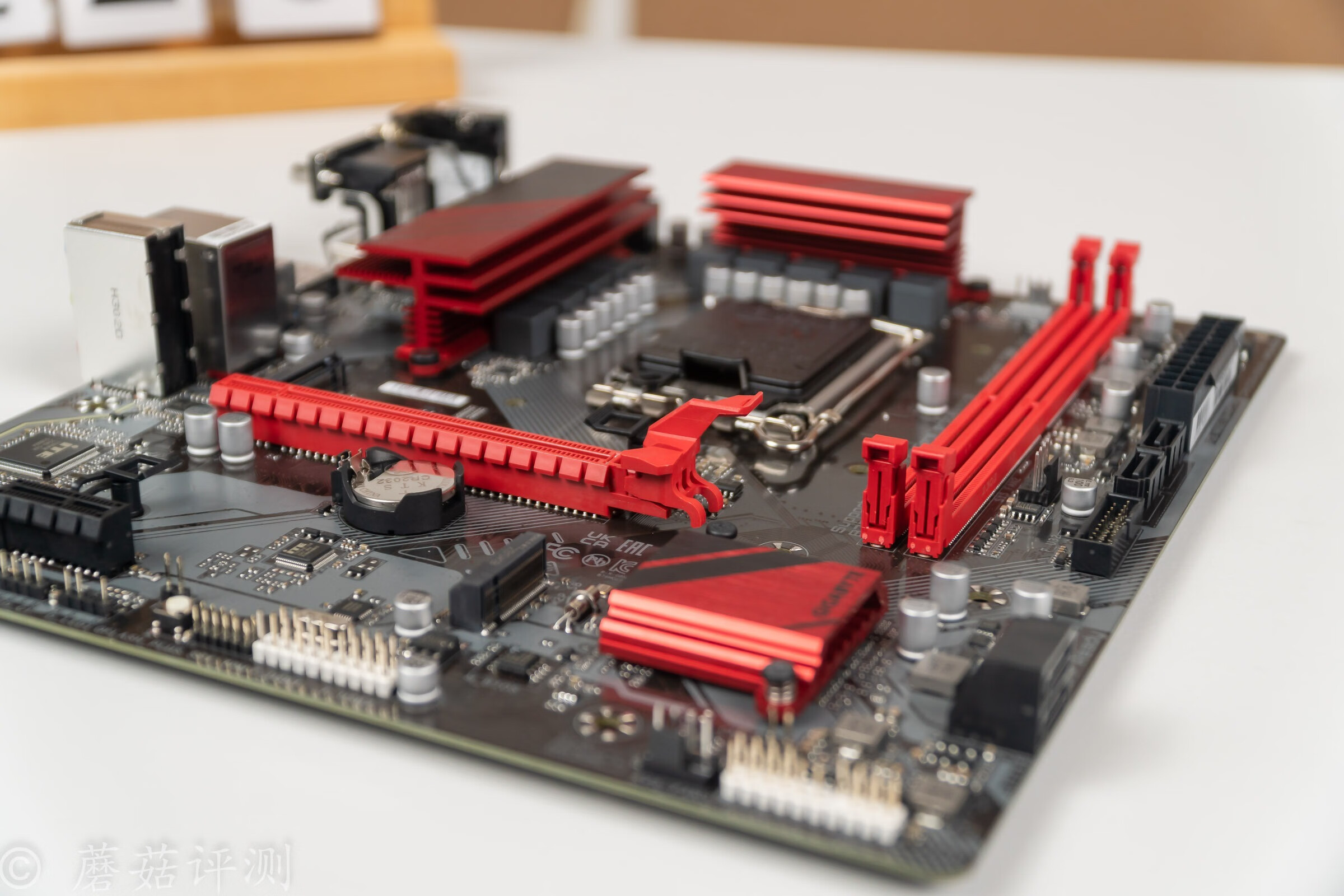

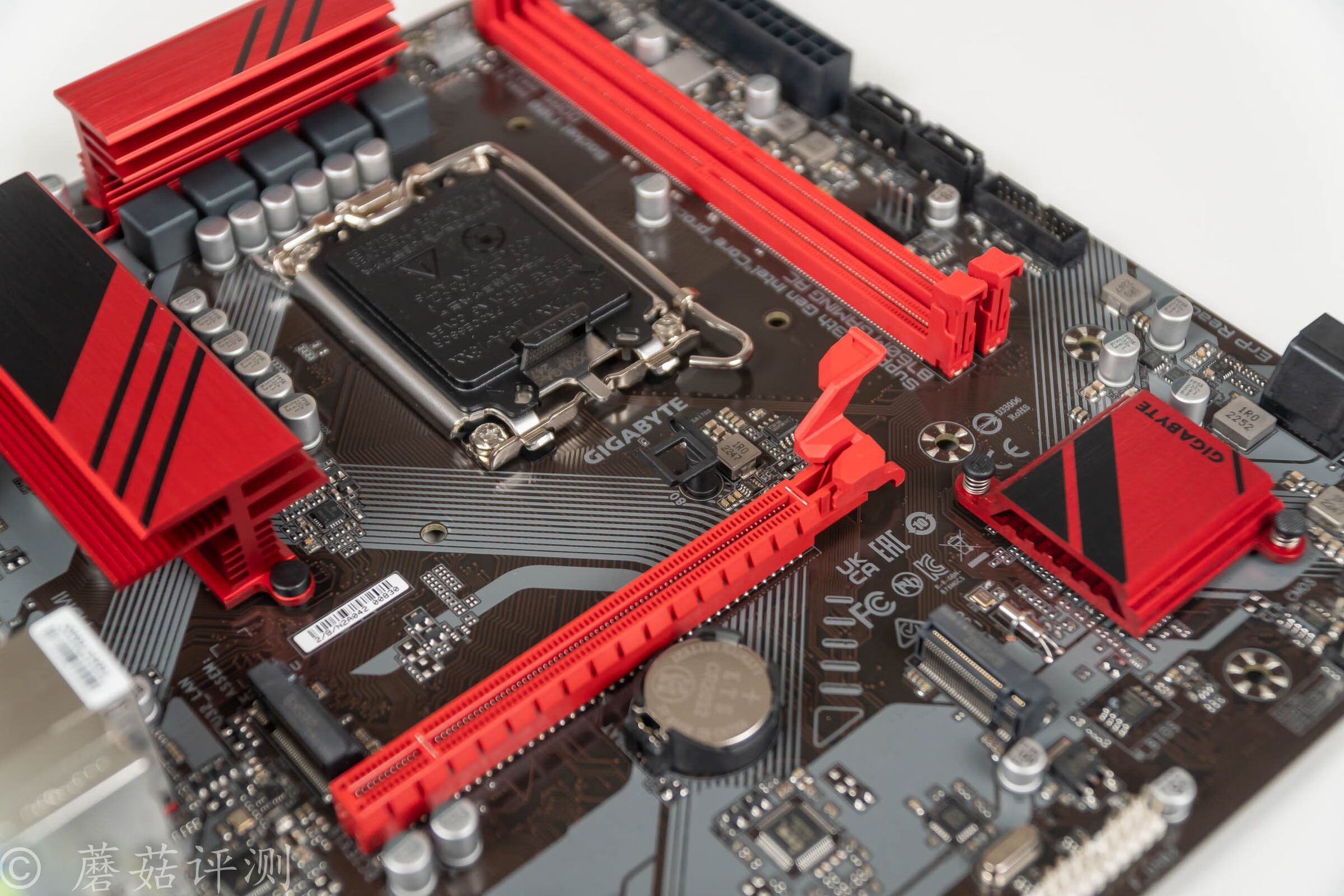

▼主板的外觀非常漂亮，正面大量使用了紅色配色，并且在主板的供電部分有完整的金屬輔助散熱件覆蓋。

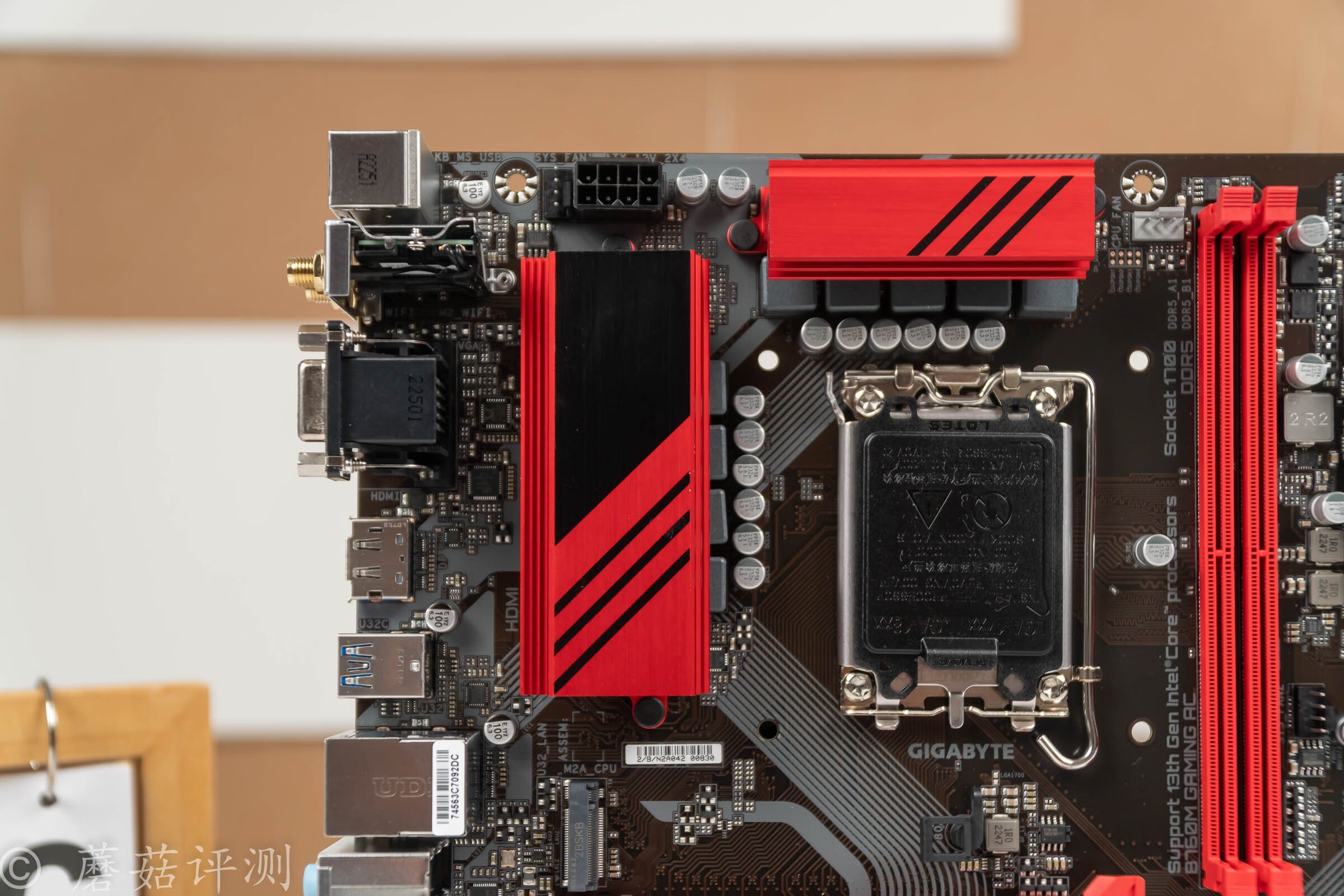

▼主板的左側供電部分和上側供電部分都有金屬散熱件覆蓋，且體積挺大的，并不是那種小薄片。

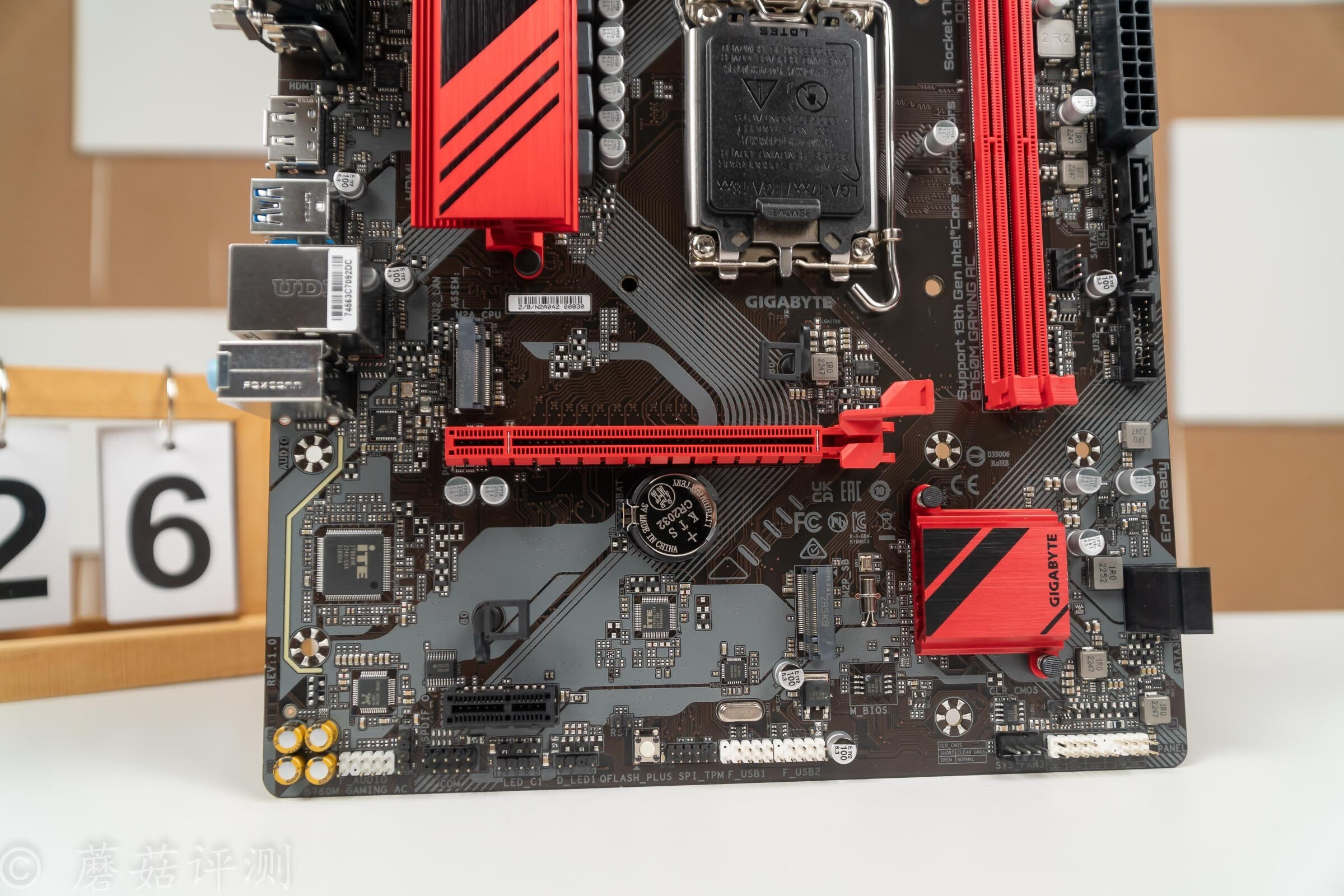

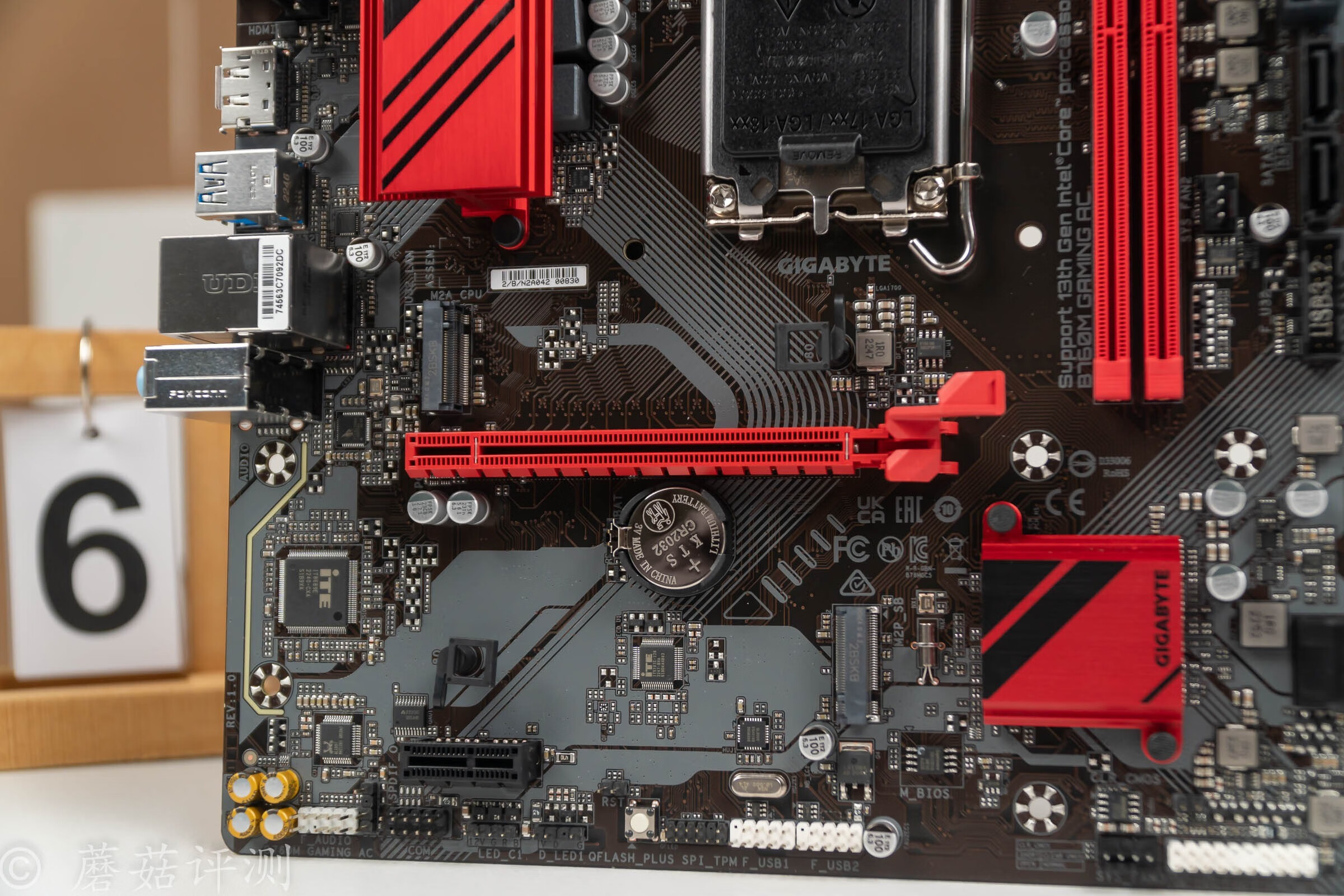

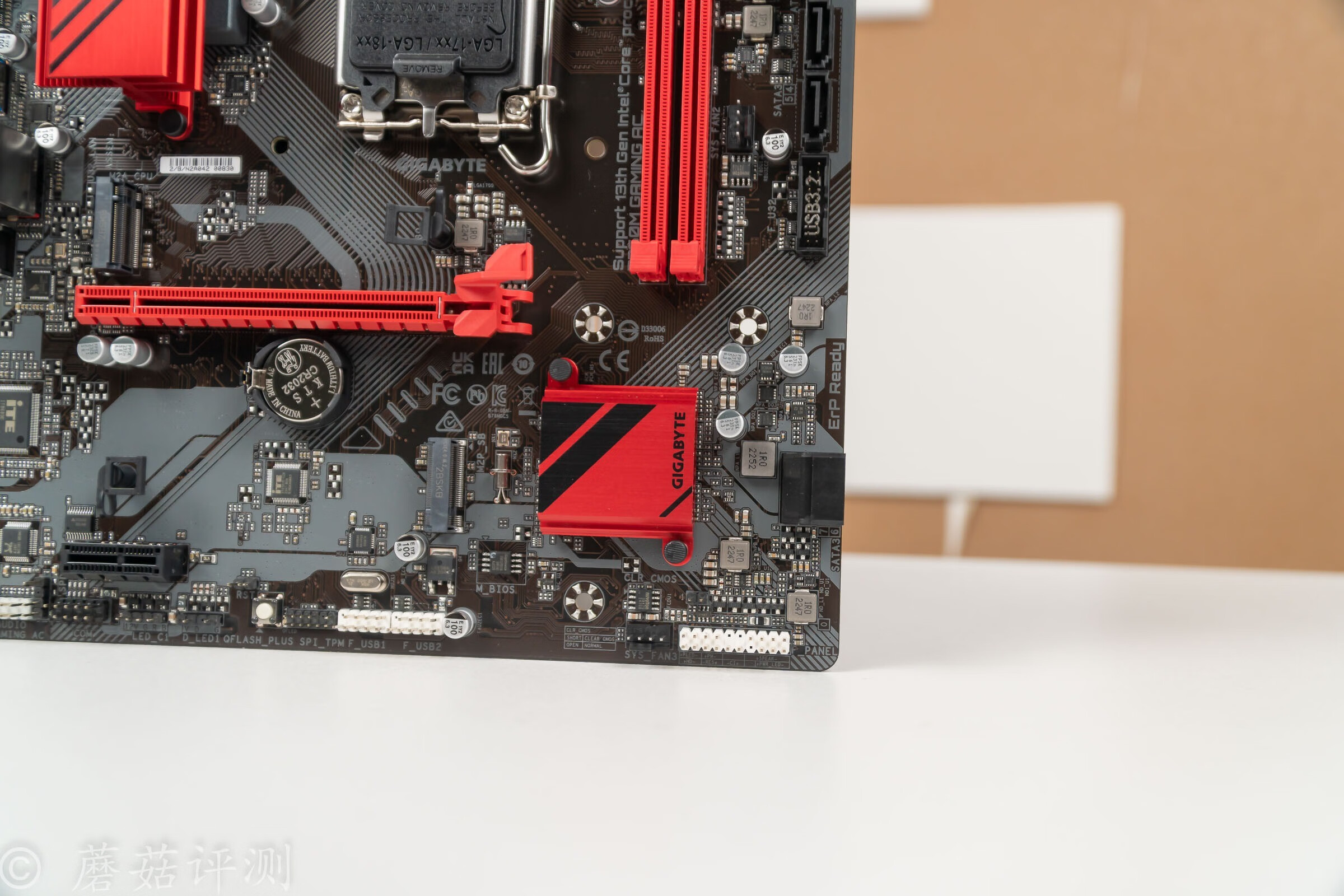

▼主板底部的各種接口也是齊備，一個PCIe4.0 x 16，兩個M2插槽。

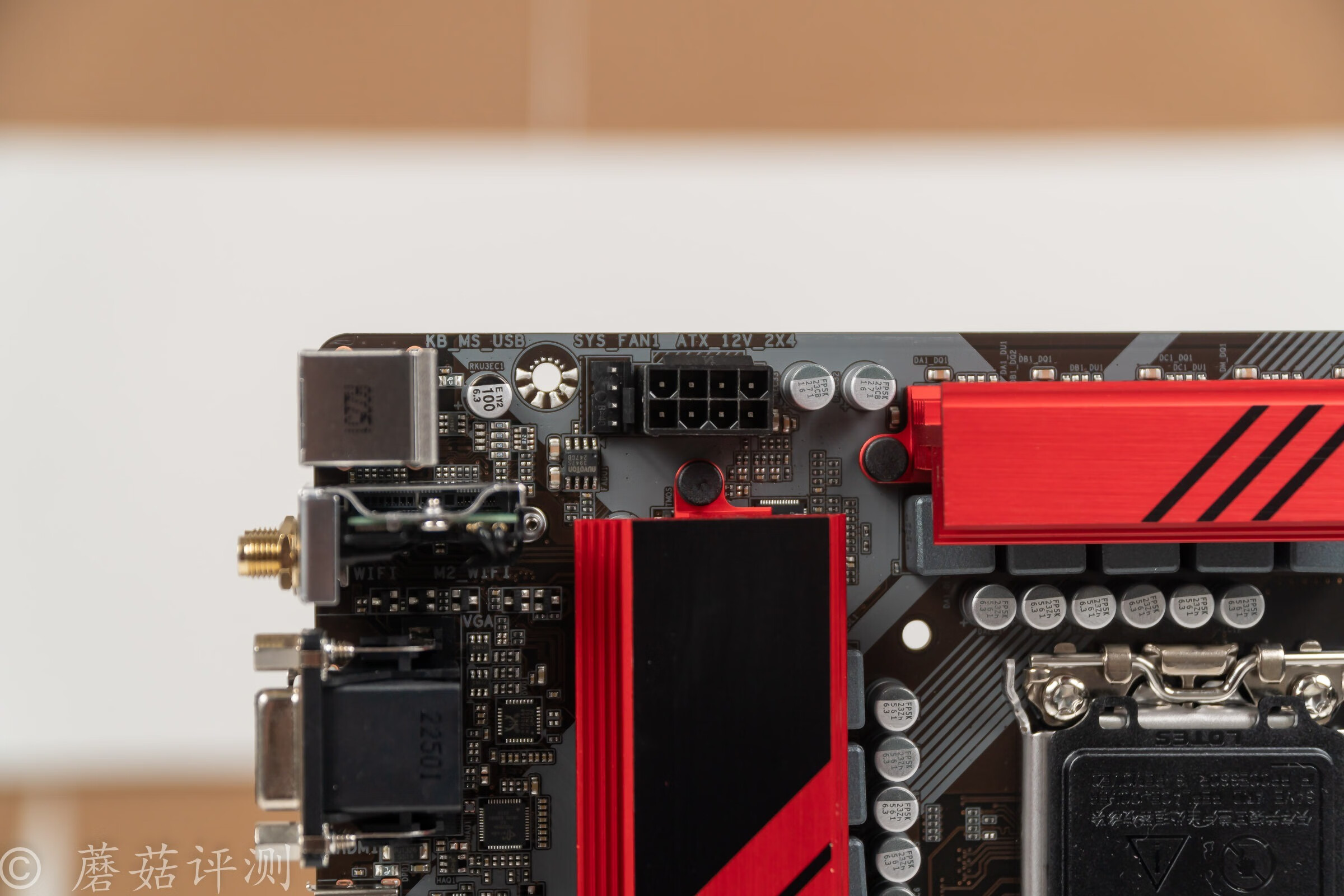

▼主板的CPU輔助供電插口為單8Pin設計，旁邊還有一個4Pin的風扇供電插座。

▼右側還有一個4Pin的風扇供電插座，下面有一些電壓檢測的觸點。

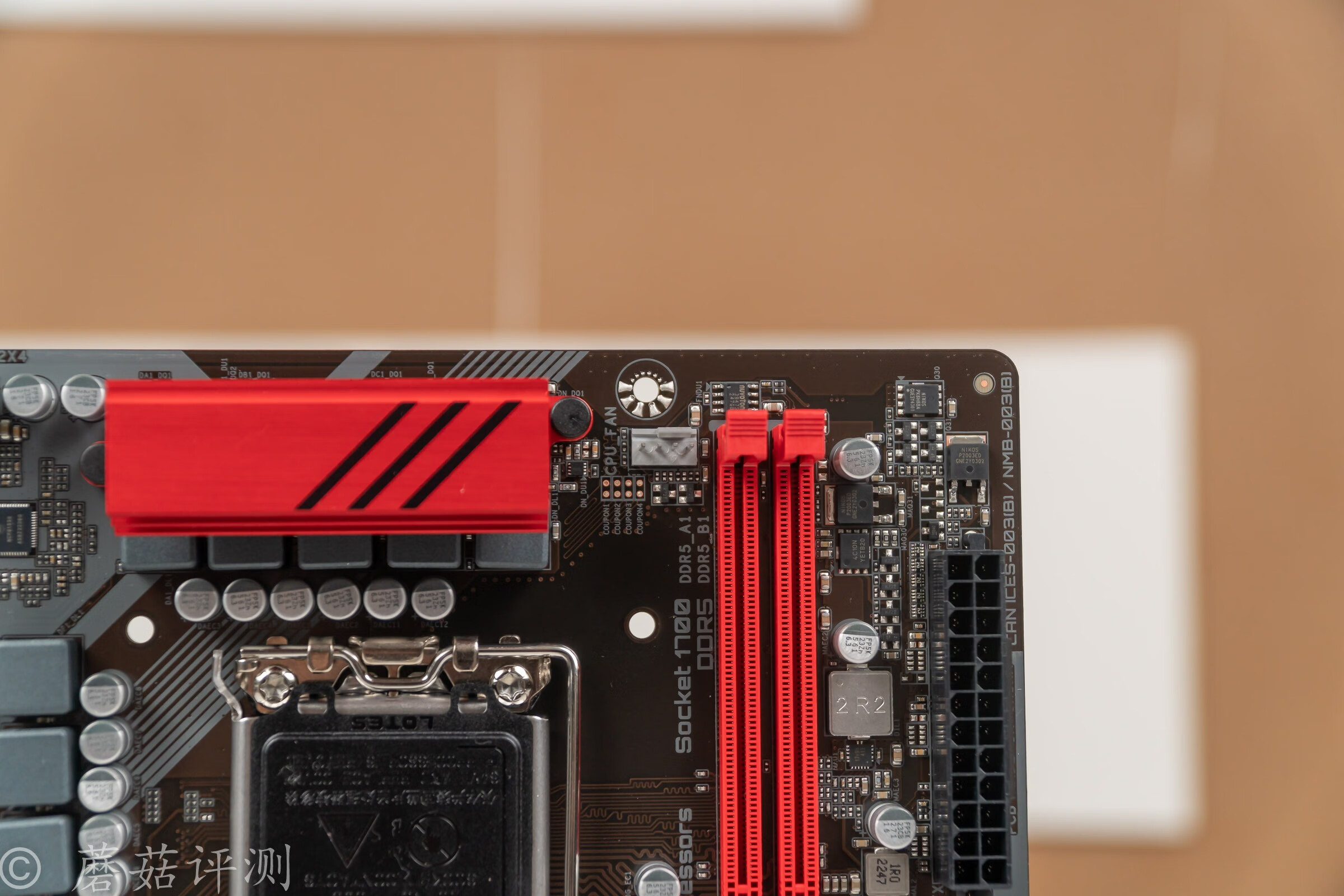

▼內存插槽支持DDR5，并且有兩條。個人感覺對于DDR5內存來說，兩條內存插槽就足夠了，畢竟DDR5內存有大容量可以選擇，而且很多。

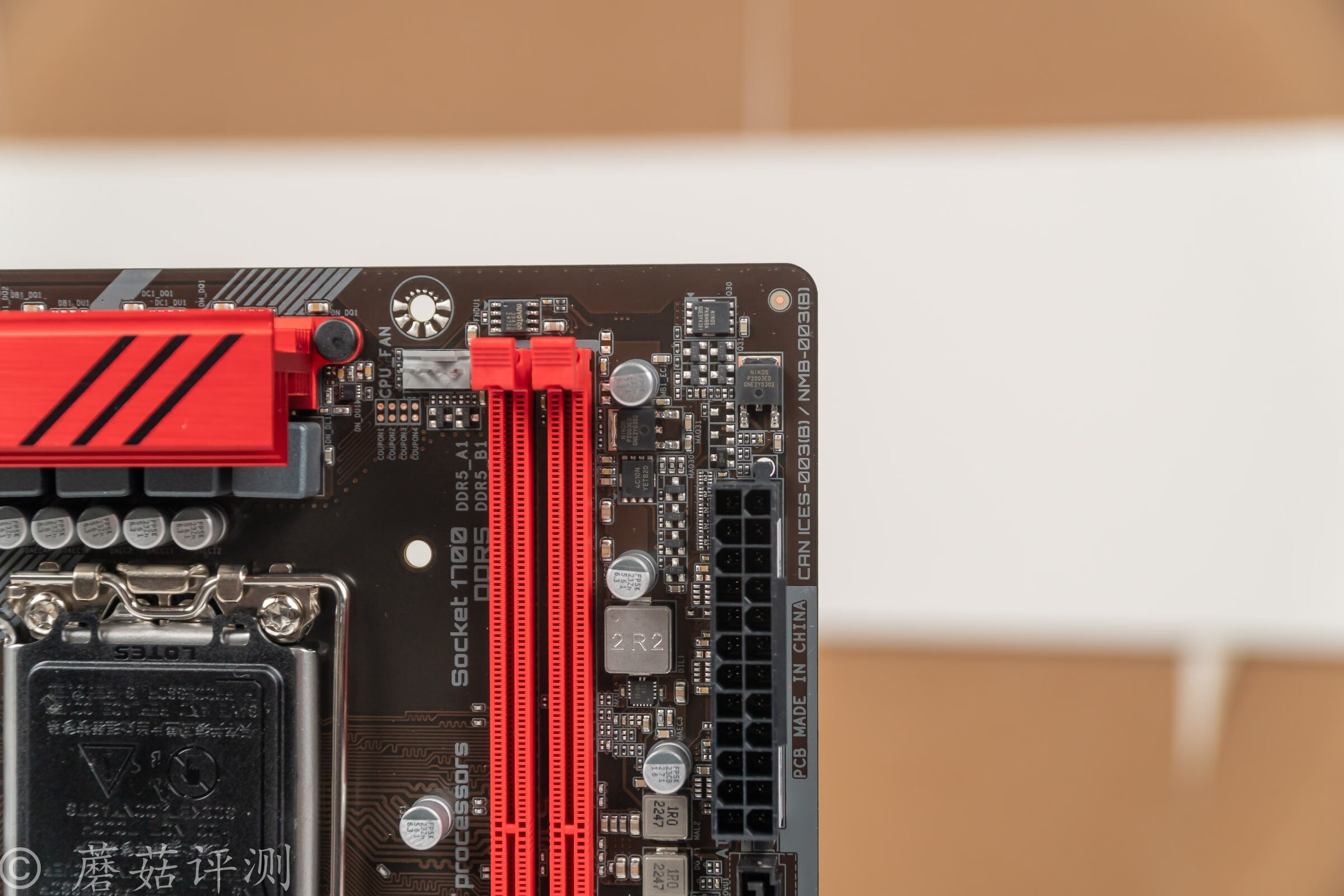

▼右側是一個24Pin的主板供電插座，兩個SATA3.0接口，以及一個USB3.2機箱前置插座和4Pin的風扇供電插座。

▼這個PCIe4.0 x 16的插槽，也是紅色的，配色非常喜慶。

▼用于固定顯卡的塑料卡扣，扳手部分設計的特別的巨大，日常在拆裝顯卡的時候，特別的方便。

▼M2插槽的扣具方面，也是用了快拆的設計，一個黑色的塑料塊。

▼兩個M2插槽的開口朝向是相反的，很有意思。

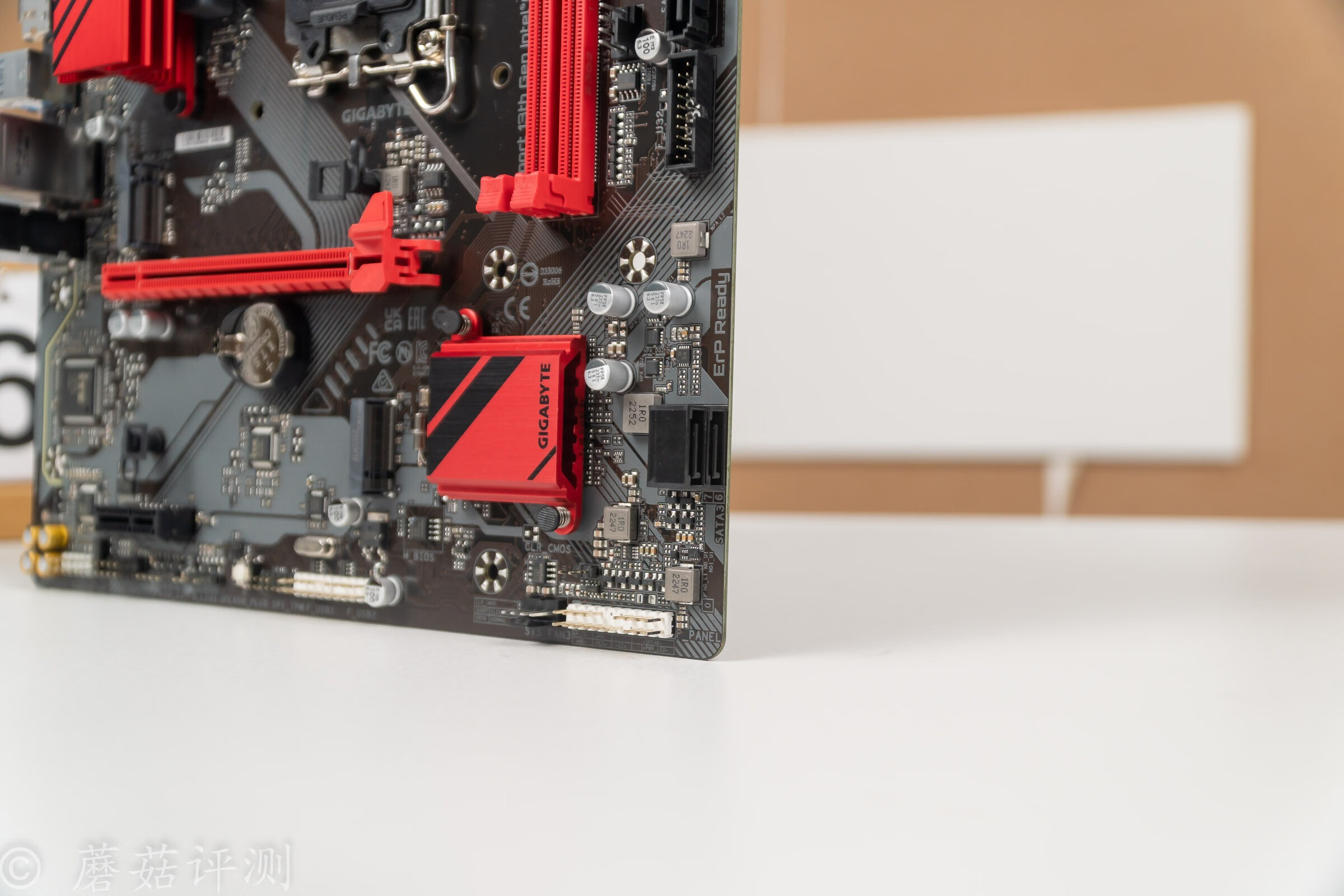

▼右下角是主板的南橋芯片，正面覆蓋有一個金屬塊，可以輔助南橋散熱。

▼主板的右下角還有兩個SATA3.0接口，這塊主板總共有四個SATA3.0接口。

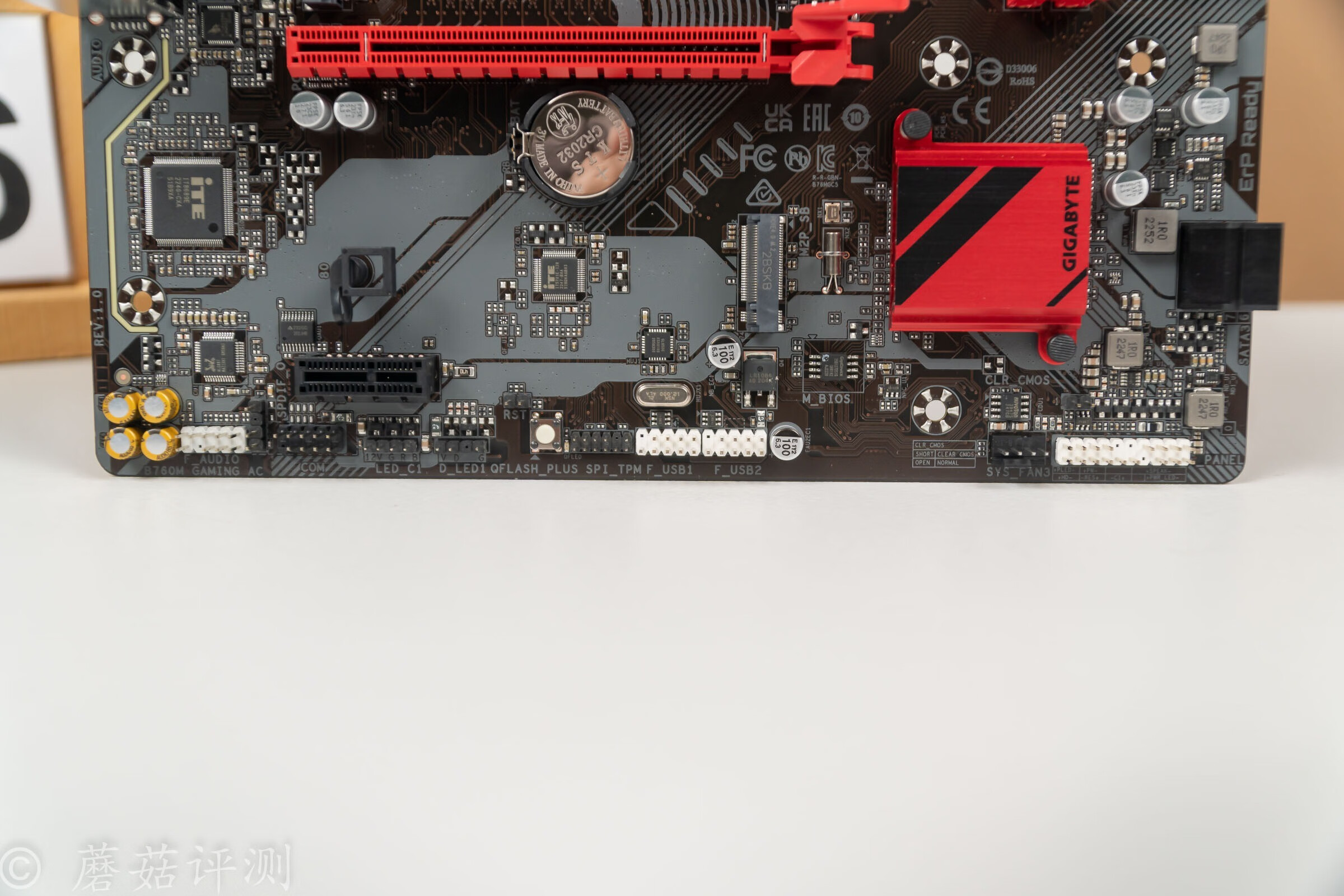

▼主板底部的接口也挺豐富的，從左到右依次是音頻插座、SPDIF插座、COM插座、12V四針燈效插座、5V三針燈效插座、QFLASH-Plus按鍵、SPI-TPM插座、USB2.0插座兩個、4Pin風扇供電插座和主板跳線插座。

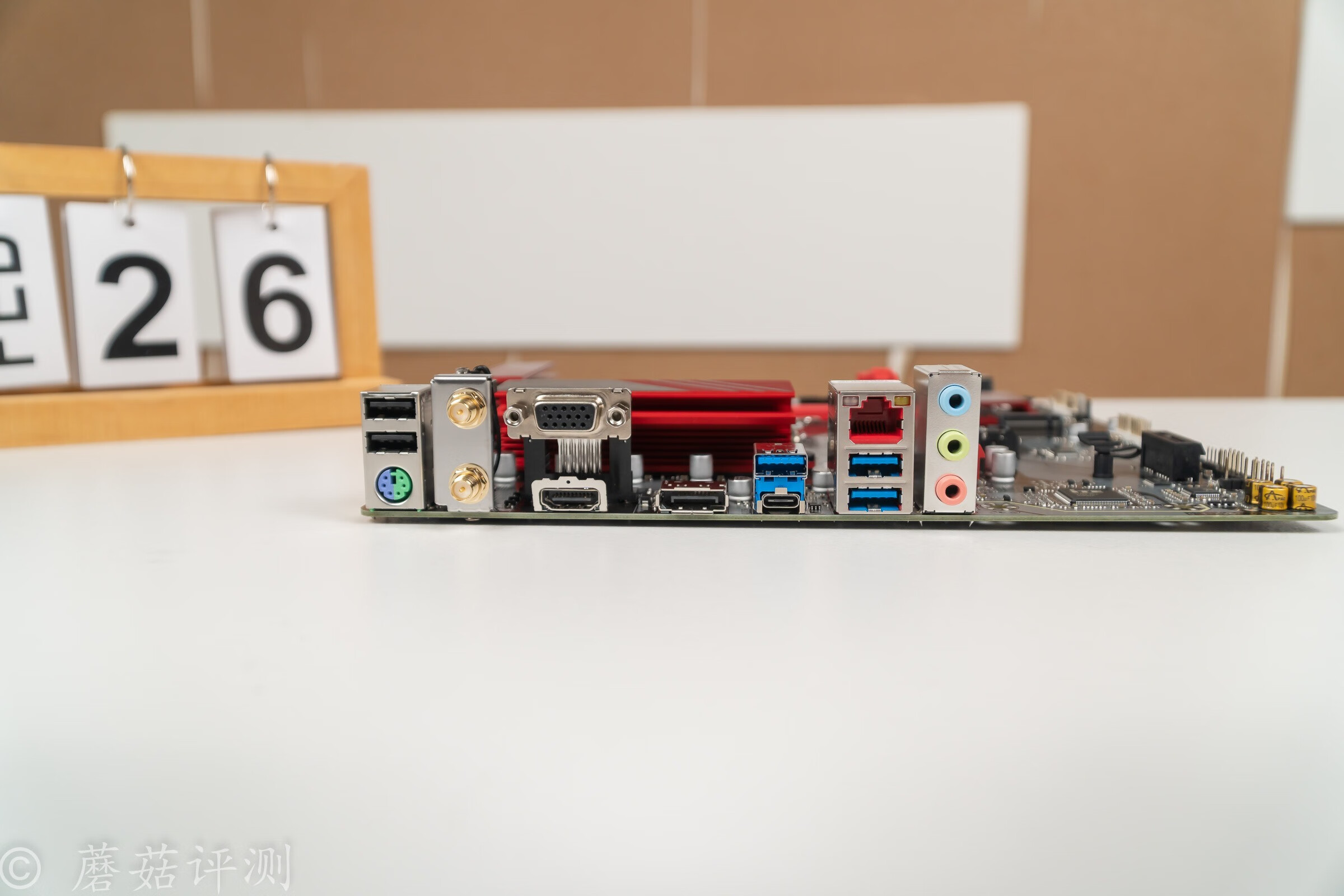

▼主板的后置IO接口方面也非常豐富，兩個USB2.0接口和一個PS/2鍵鼠接口，WIFI天線插座，視頻接口三個，VGA、HDMI和DP，USB3.2 Gen1接口四個，其中一個是Type-C的，還有一個2.5G帶寬的Lan口以及三個音頻接口。

▼無線網卡用的是海華的CB304NF，支持WIFI5和藍牙4.2，不錯不錯。

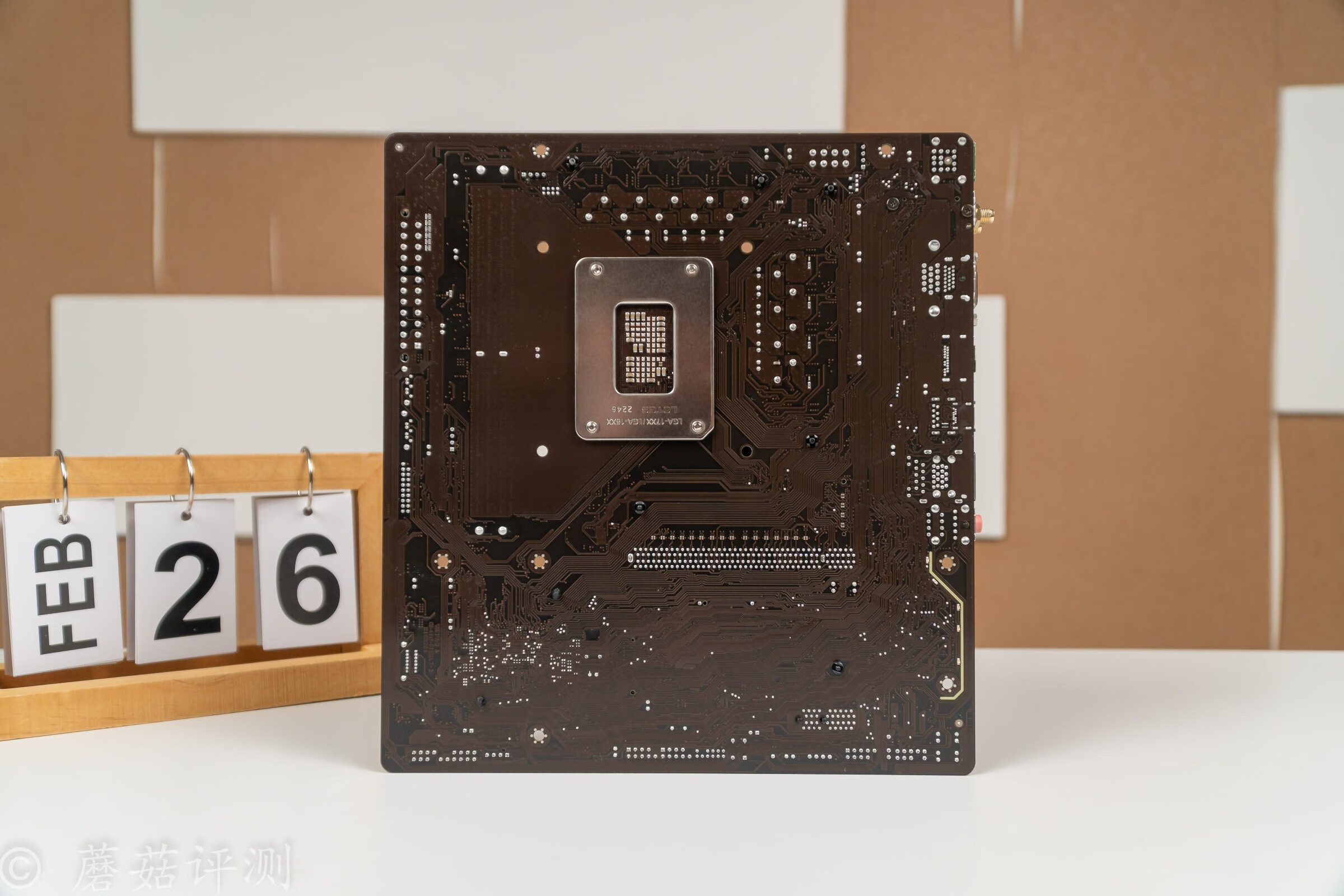

▼主板背面，并沒有什么接口和元件。

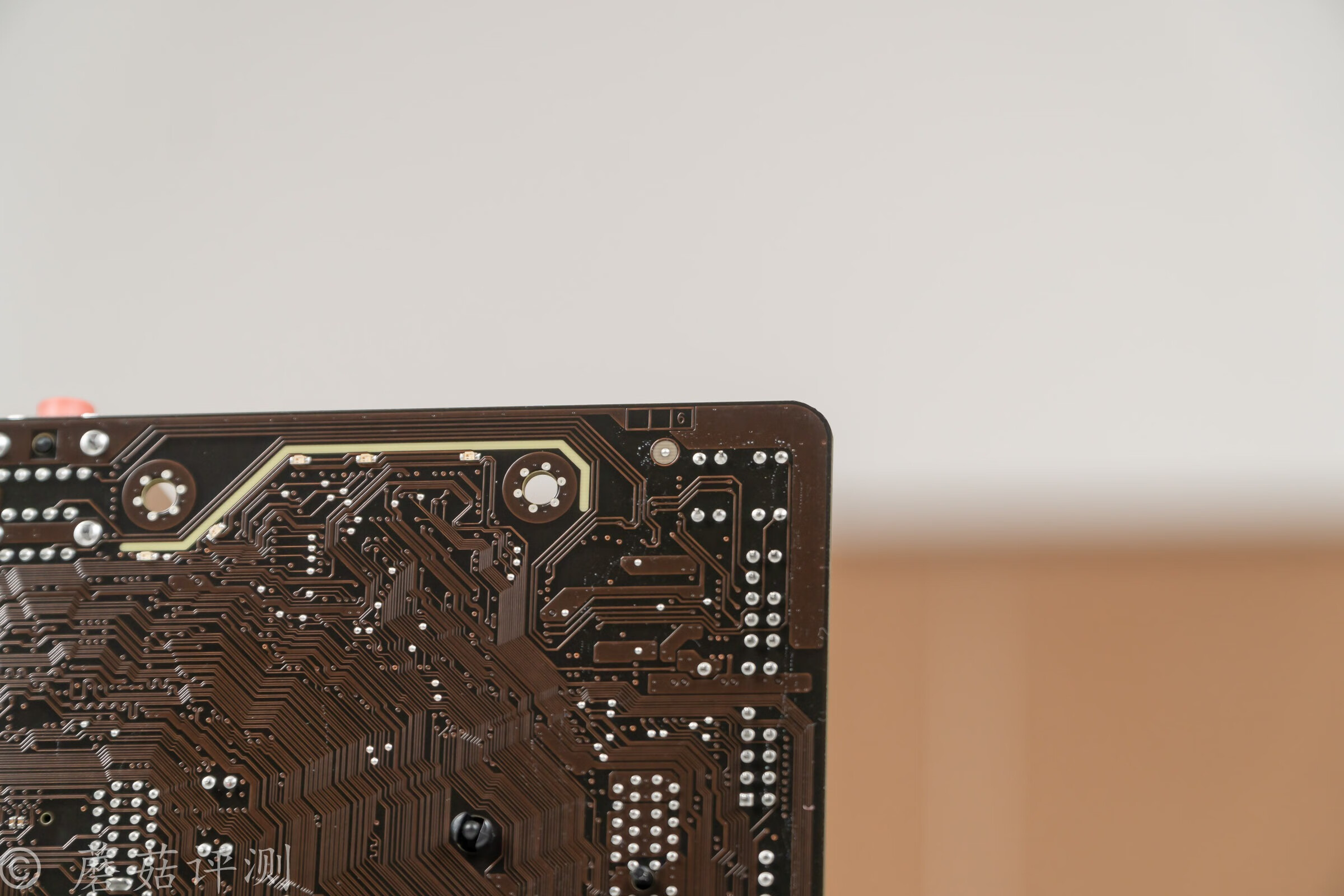

▼主板的背面的右下角，還有一個音頻部分的物理分隔條，旁邊還有貼片LED，支持燈效。

▼仔細看主板PCB的層數，6層板，可以可以！

四、技嘉魔鷹B760M GAMING AC主板 拆解

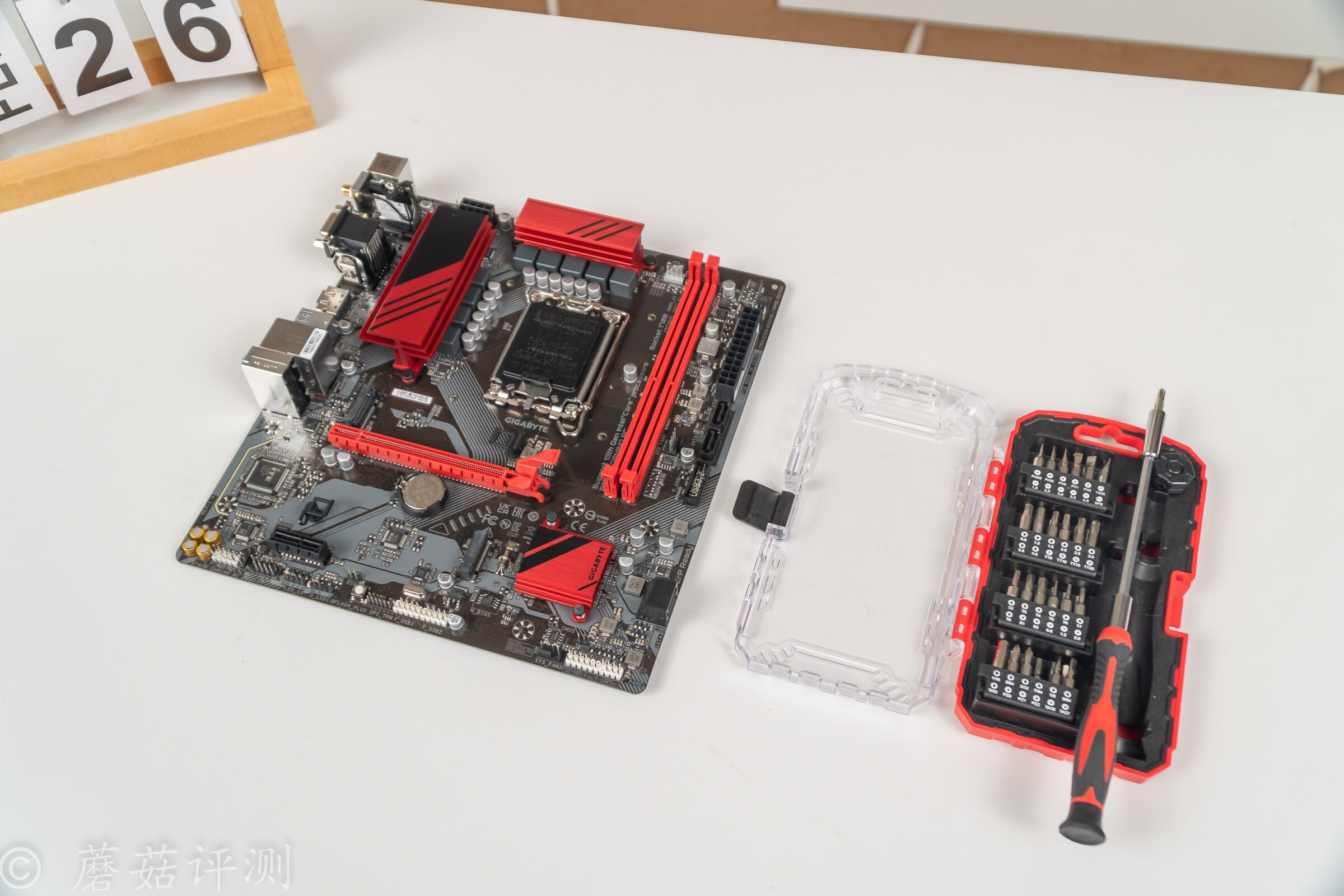

▼接著拆開看看，看看主板的用料。旁邊的螺絲刀只是裝飾，拆這塊主板完全不需要使用螺絲刀。

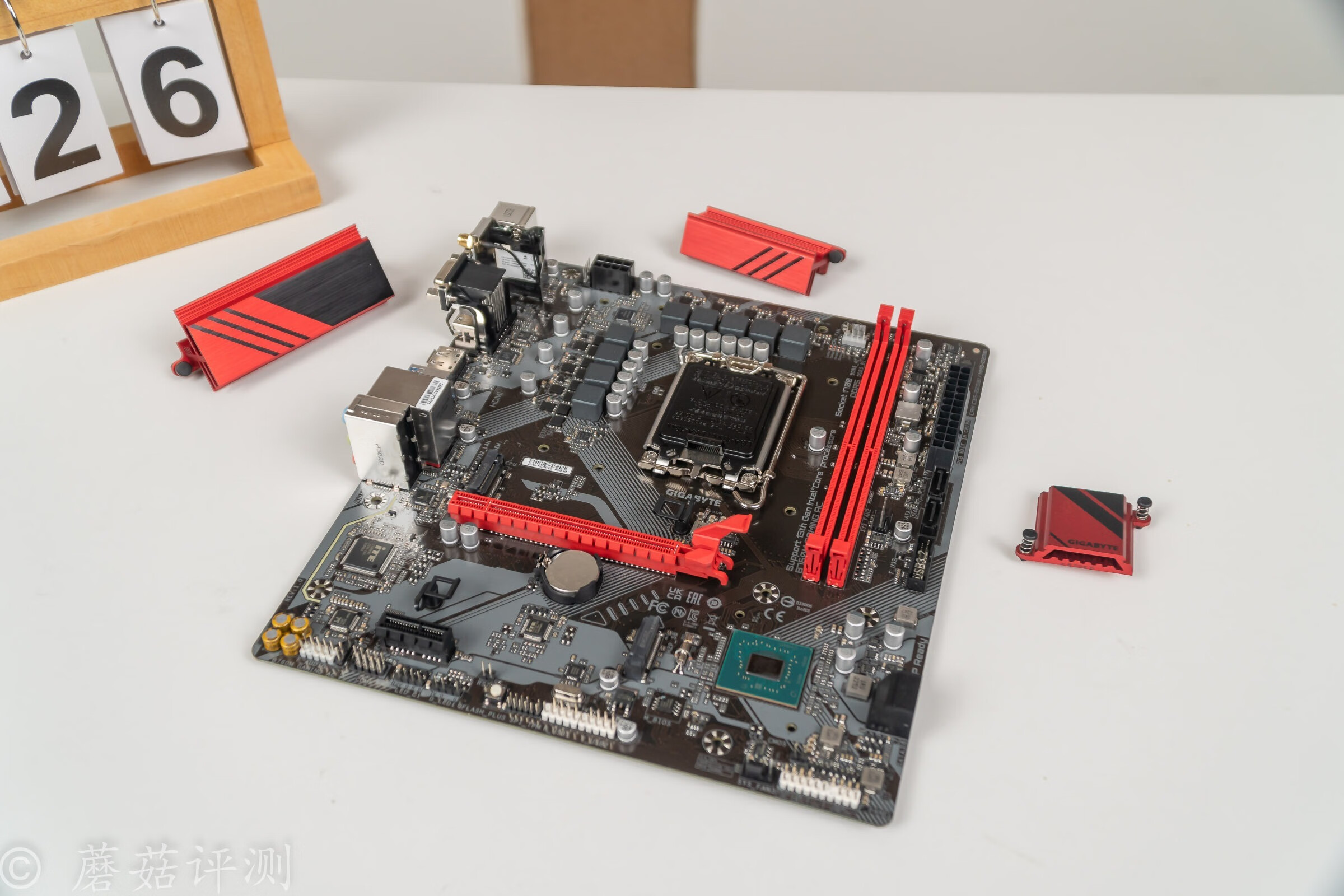

▼主板正面的金屬覆蓋件就只有三塊，且均使用快拆塑料件固定。

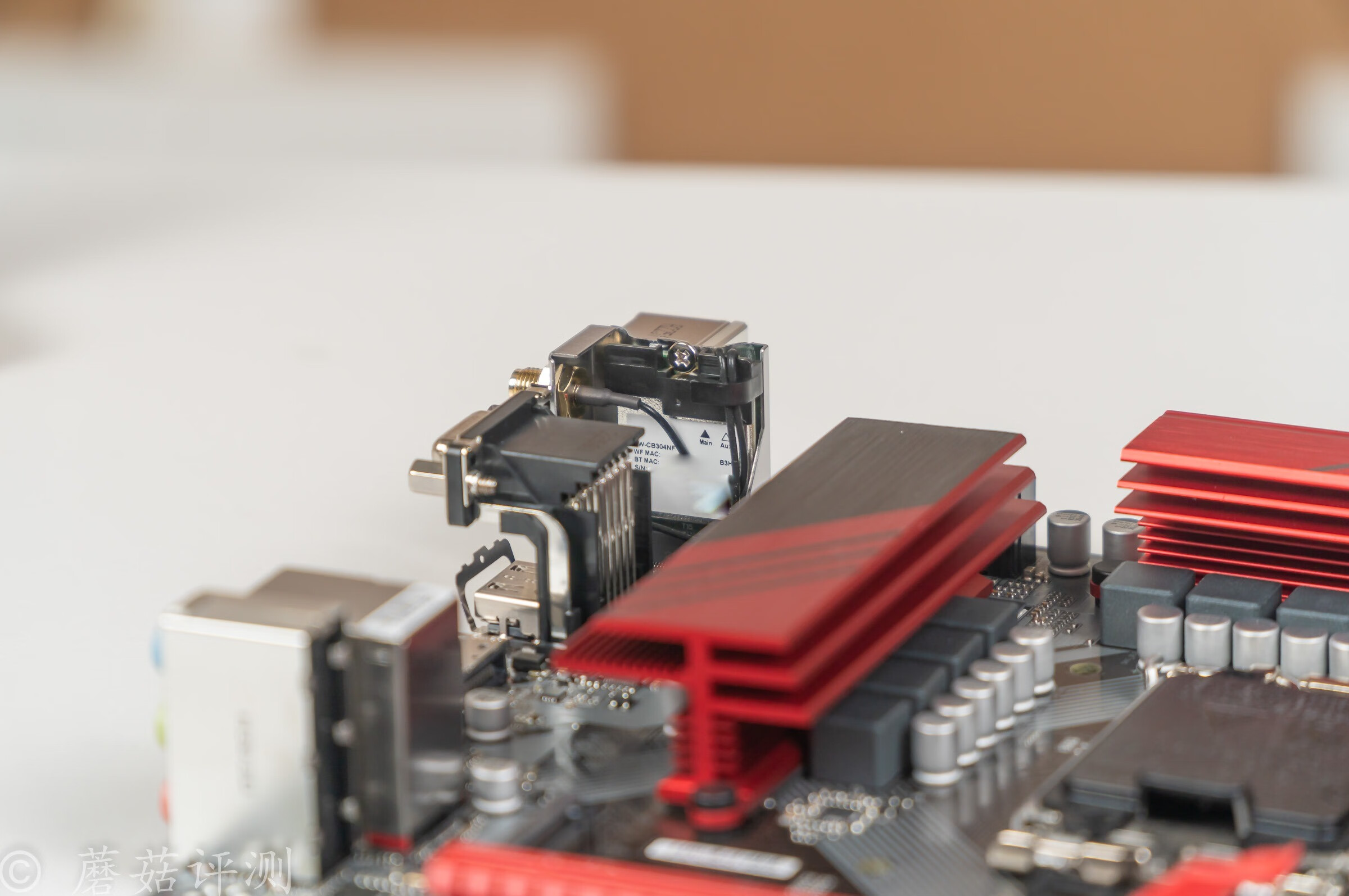

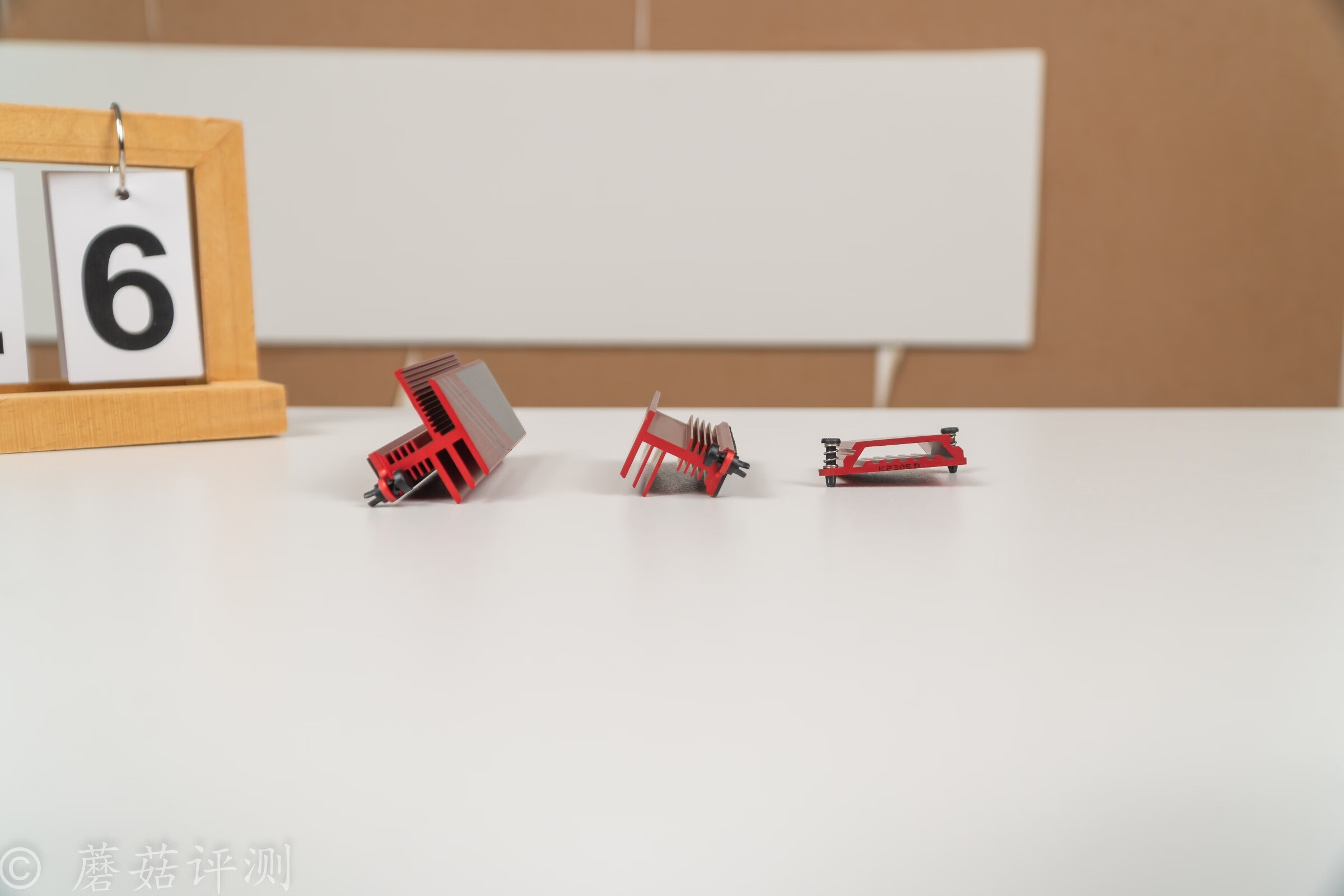

▼金屬散熱片的造型很復雜，有各種增大和空氣接觸面積的設計，提高散熱效率。

▼拆下主板的金屬覆蓋件之后，主板正面的顏值感覺下降了一個Level。

▼主板的供電模組，采用6+2+1相的規格，左側有四相供電，上側有五相供電。

▼主板的CPU輔助供電插座，采用單8Pin設計，且供電金屬插頭采用實心設計，過流能力更強。

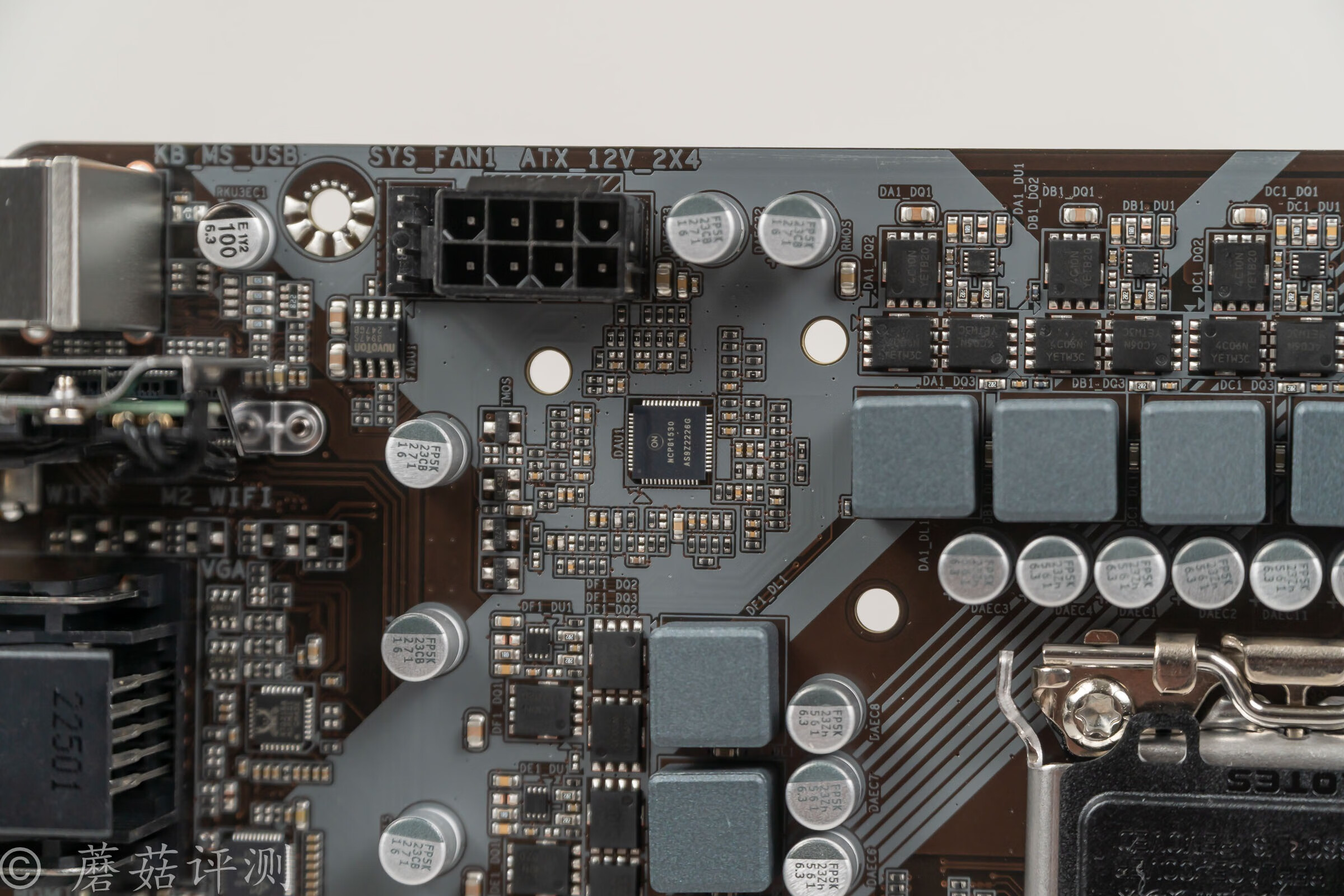

▼主板的供電電路的PWM主控芯片是安森美的NCP81530，最大支持8+2相PWM控制信號輸出。技嘉的這塊主板用的是6+2相，屬于是越級了。

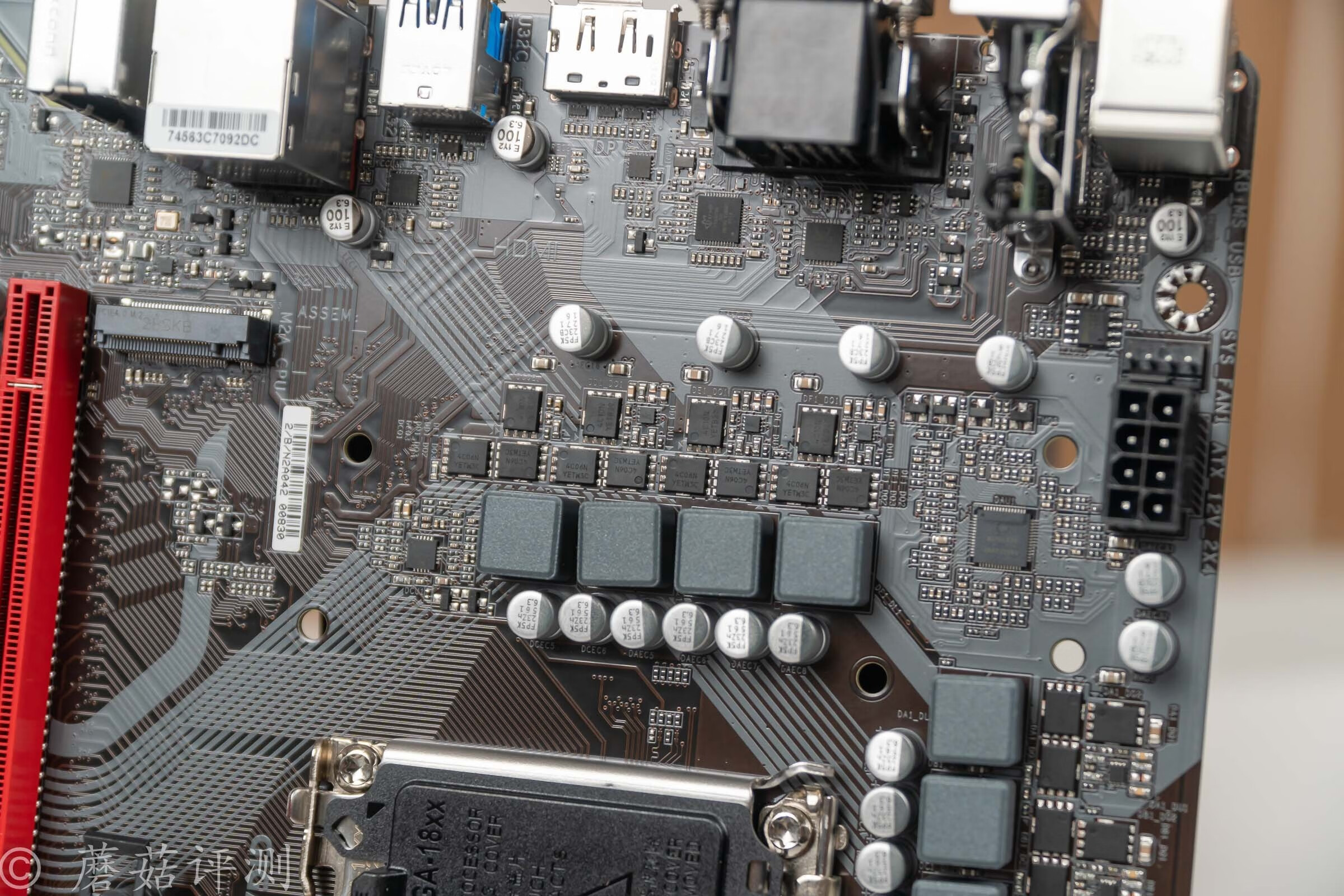

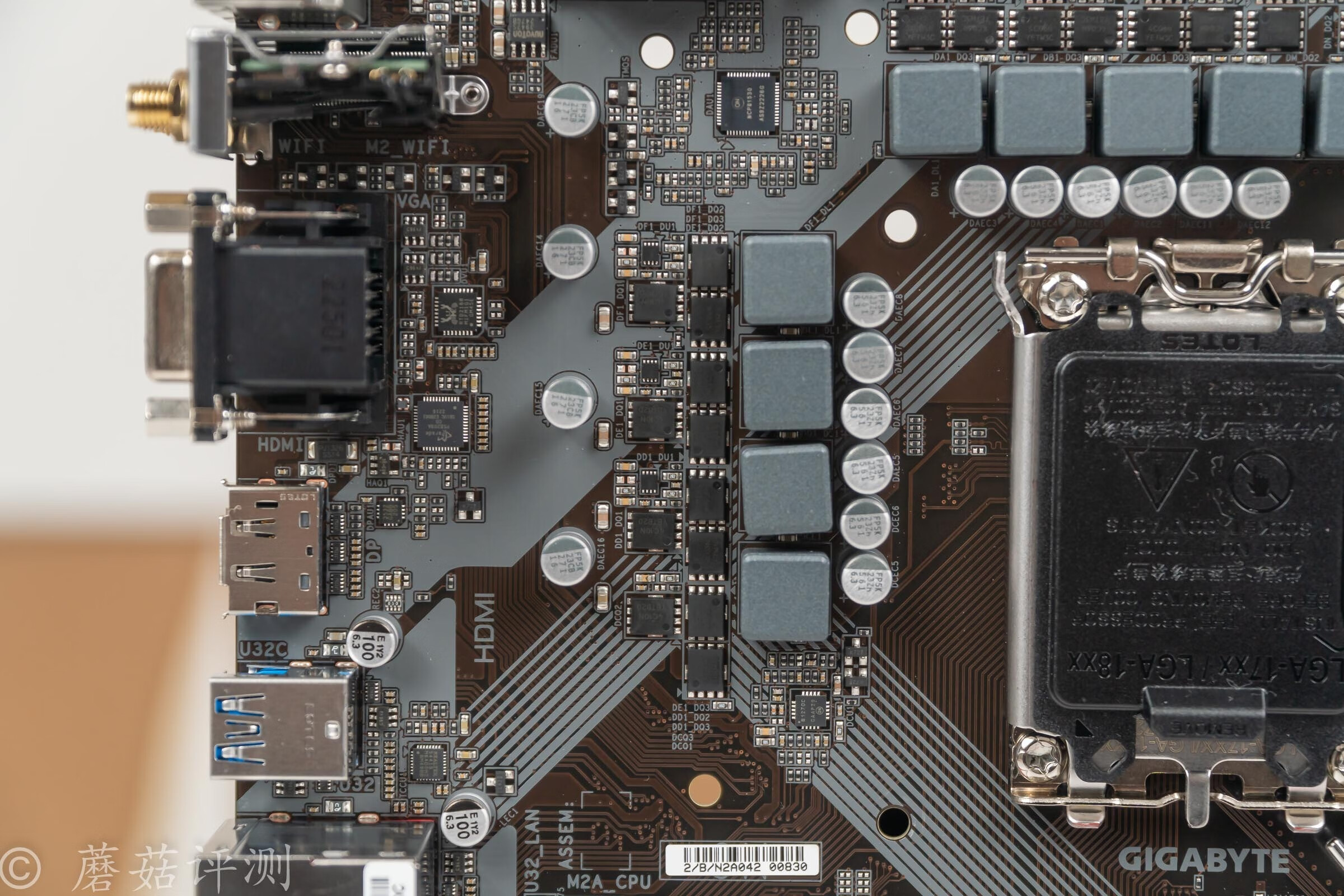

▼左側供電共有四相，均采用上下橋設計，上部的三相供電均標配了一顆驅動IC，負責Vcore部分供電，最下面的一相供電并沒有配備驅動IC，負責處理器外圍供電。

▼仔細看看上下橋Mos的絲印，上橋是4C10N，最大穩定輸出電流46A，下橋是兩顆4C06N，最大穩定輸出電流69A，這里使用兩顆并聯，降低單顆負載和發熱，用料還可以。

▼最下面的一相供電的旁邊有一顆芯片，絲印81270C，這是一款高性能、低偏置電流、單相穩壓器，集成功率 MOSFET 驅動器，用于驅動旁邊的這一相供電。

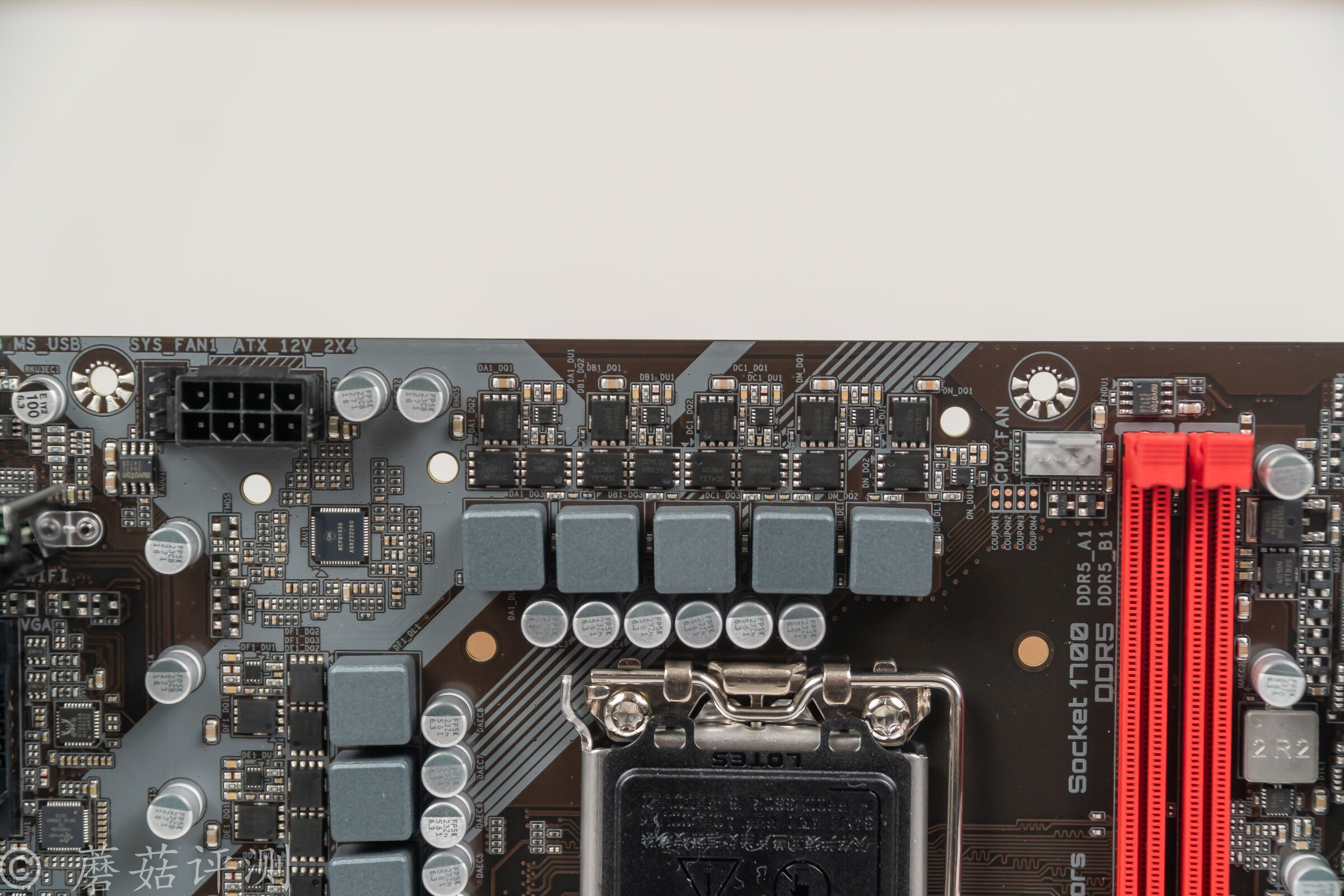

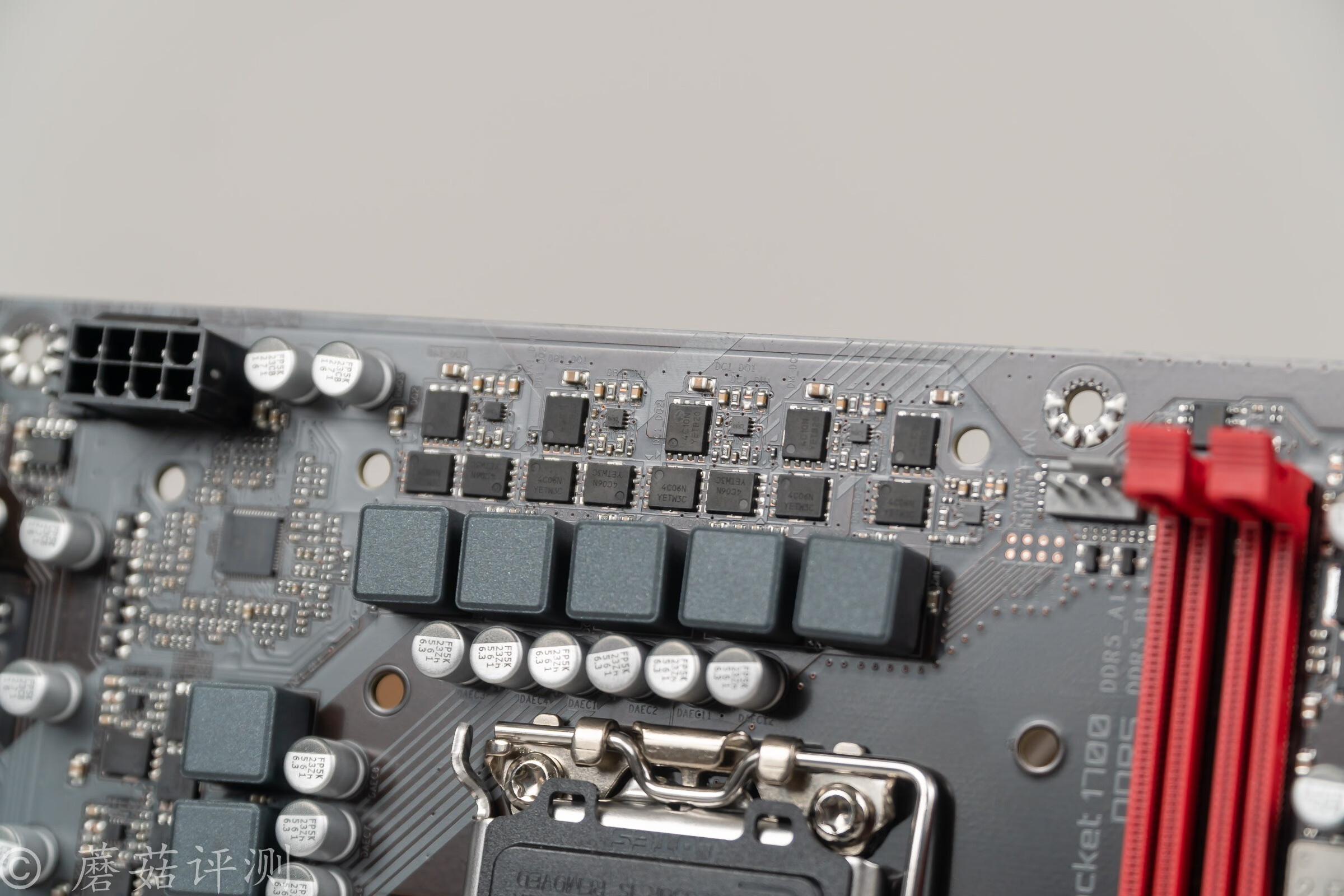

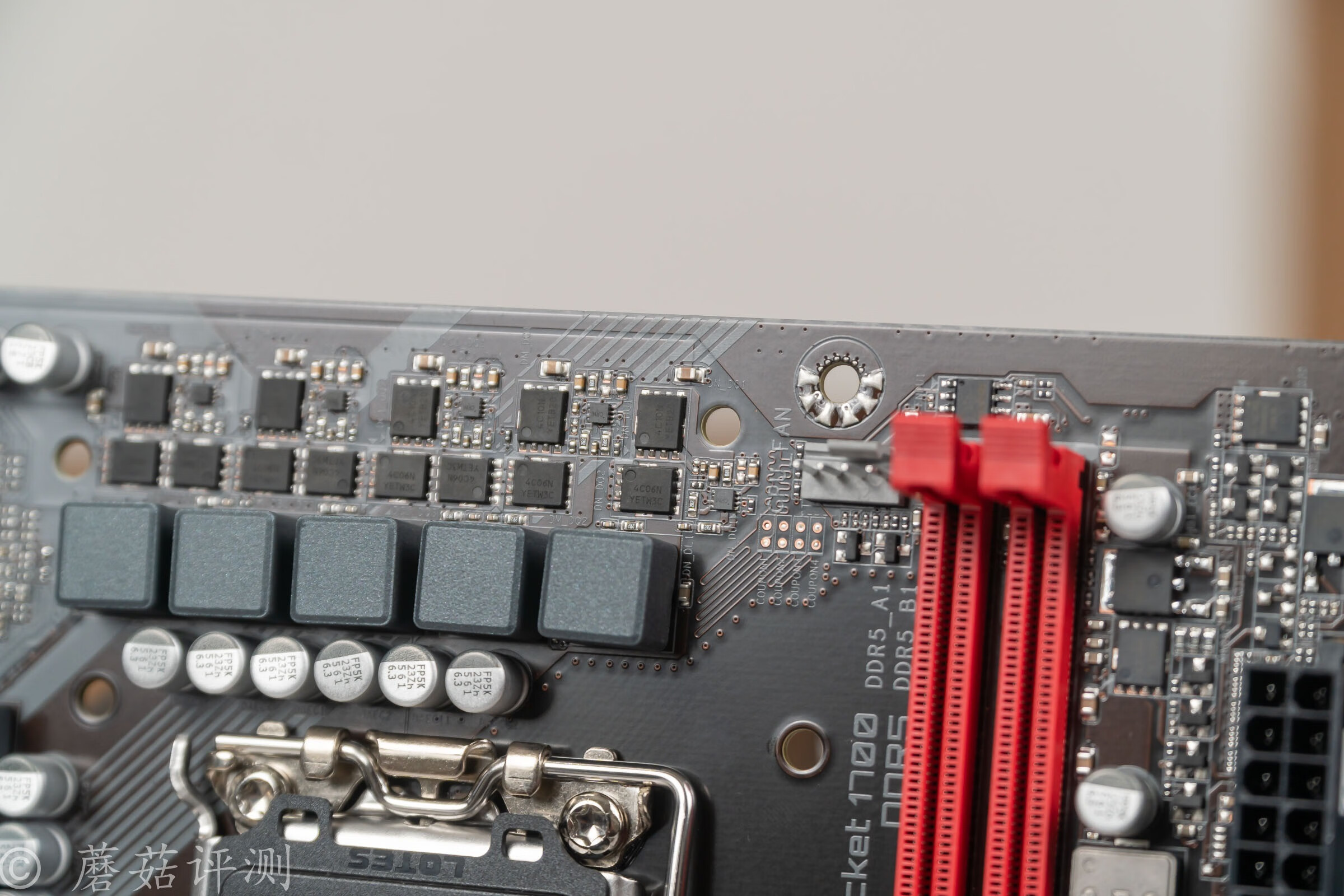

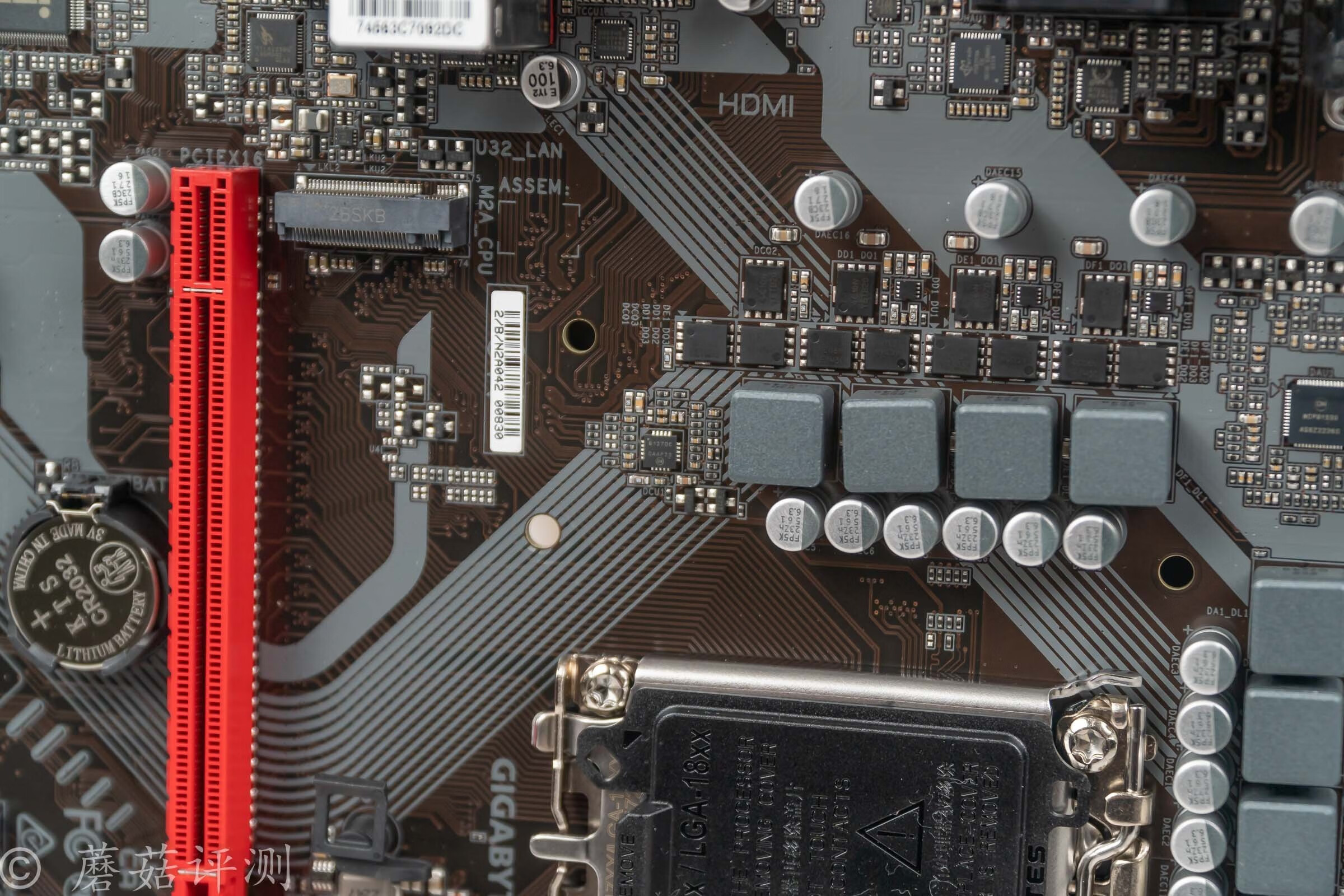

▼上側供電有五相，均采用上下橋設計，左側三相為一上兩下，負責Vcore部分供電，右側兩相為一上一下，負責Vgt供電。

▼Vcore部分的三相供電，上橋均有4C10N，下橋均為4C06N。

▼Vgt部分的兩相供電，上橋均為4C10N，下橋均為4C06N。每相上下橋供電旁邊，均有一顆驅動IC。

▼仔細看看主板背面的電路走向，可以看到Vcore部分供電為六相，右側三相、上側三相；Vgt部分供電兩相，在頂部的最左側；還有一相處理器外圍供電，在右側的最下面。

▼主板的4Pin風扇插座，均配備獨立的驅動IC。

▼DDR5的內存供電部分，設計很簡單，上下橋供電，單相。

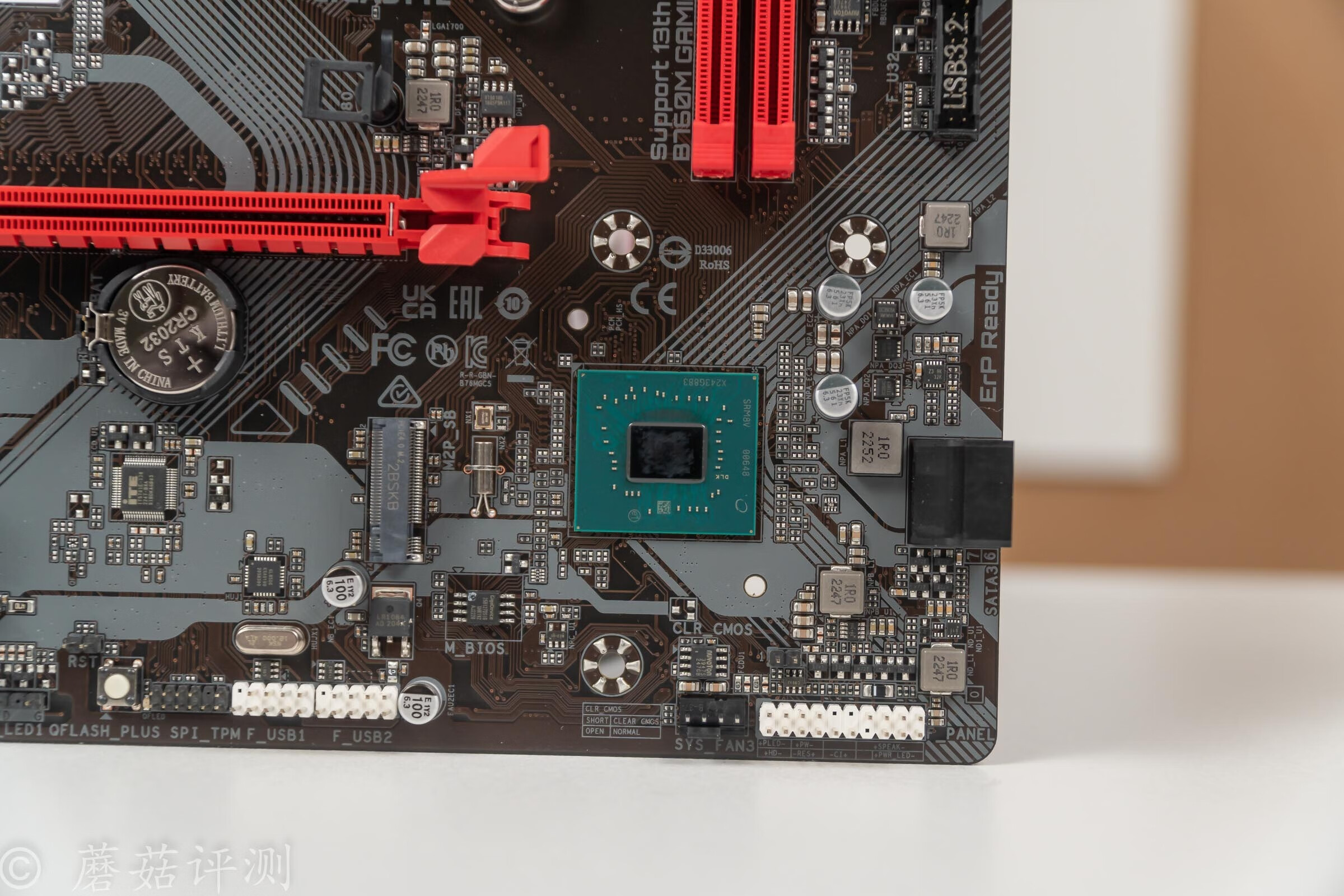

▼主板的右下角是南橋芯片，右上角是南橋供電部分，上下橋設計，1相。

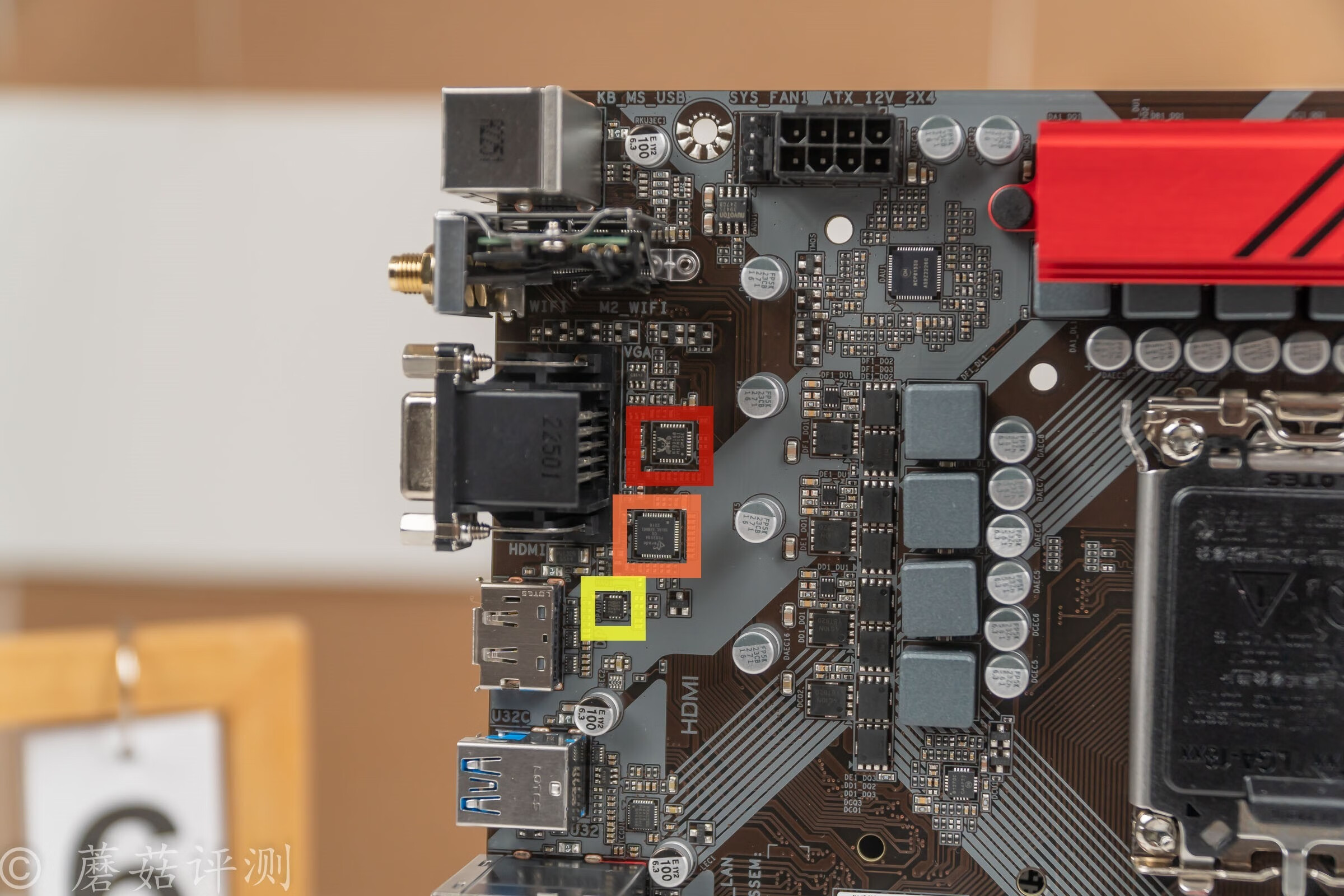

▼主板后側IO接口的后面，有很多芯片，紅框芯片絲印RTD2168，這是一顆DP轉VGA芯片，給主板后部的VGA視頻輸出接口提供支持；橙框芯片絲印PS8209a，用于給主板后部的HDMI2.0接口提供支持；黃框芯片給主板后部的DP接口提供支持，這三顆芯片，讓這塊主板可以擁有三個核顯視頻輸出接口。

▼主板的USB Type-C接口后面有一顆RTS5441s芯片，給主板后部的Type-C接口提供支持。

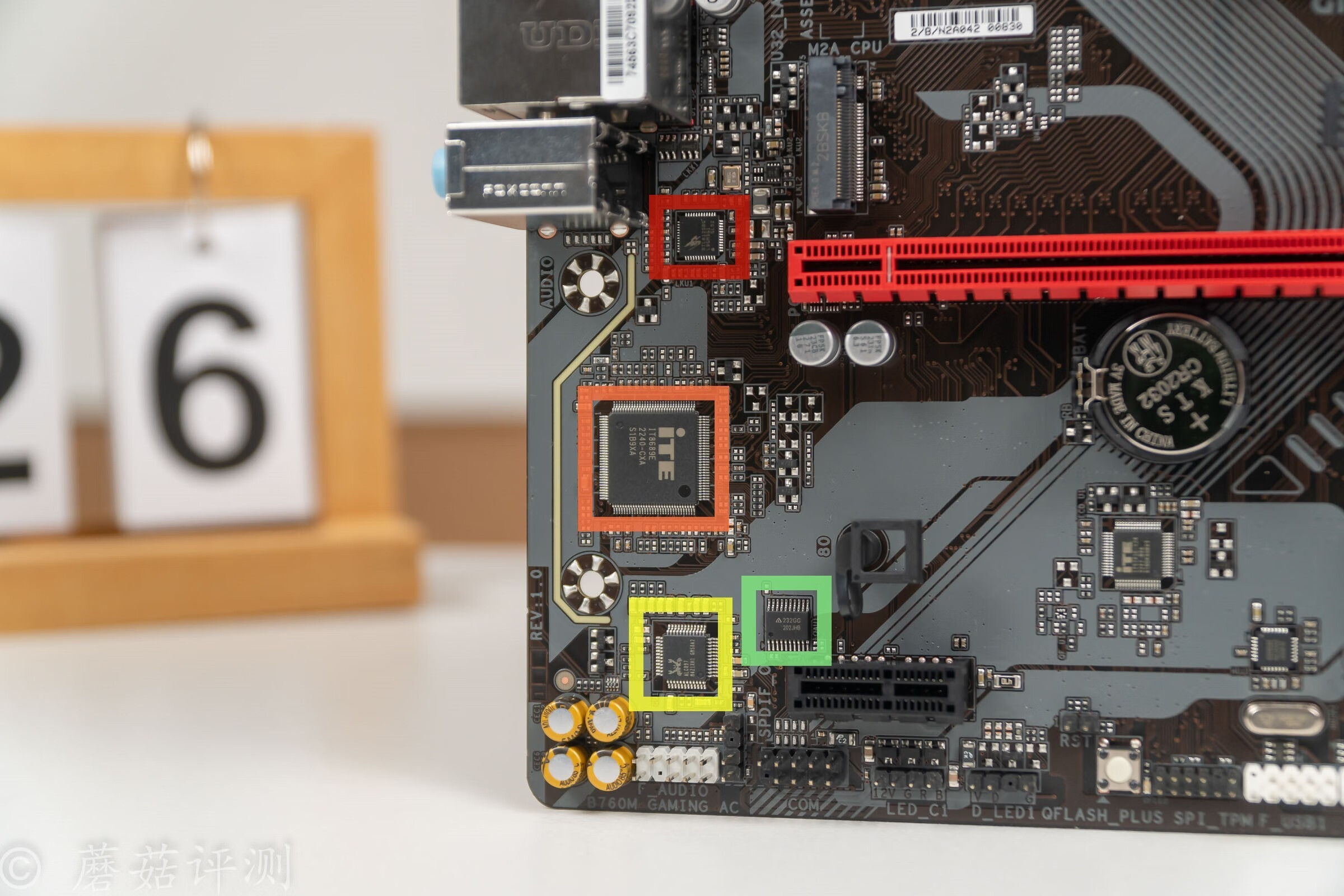

▼紅框芯片絲印RTL8125B，2.5G帶寬Lan口的主控芯片；橙框芯片絲印IT8689E，用于檢測主板的各種參數；黃框芯片絲印ALC897，小螃蟹的聲卡芯片；綠框芯片絲印232GG，232串口的主控芯片。

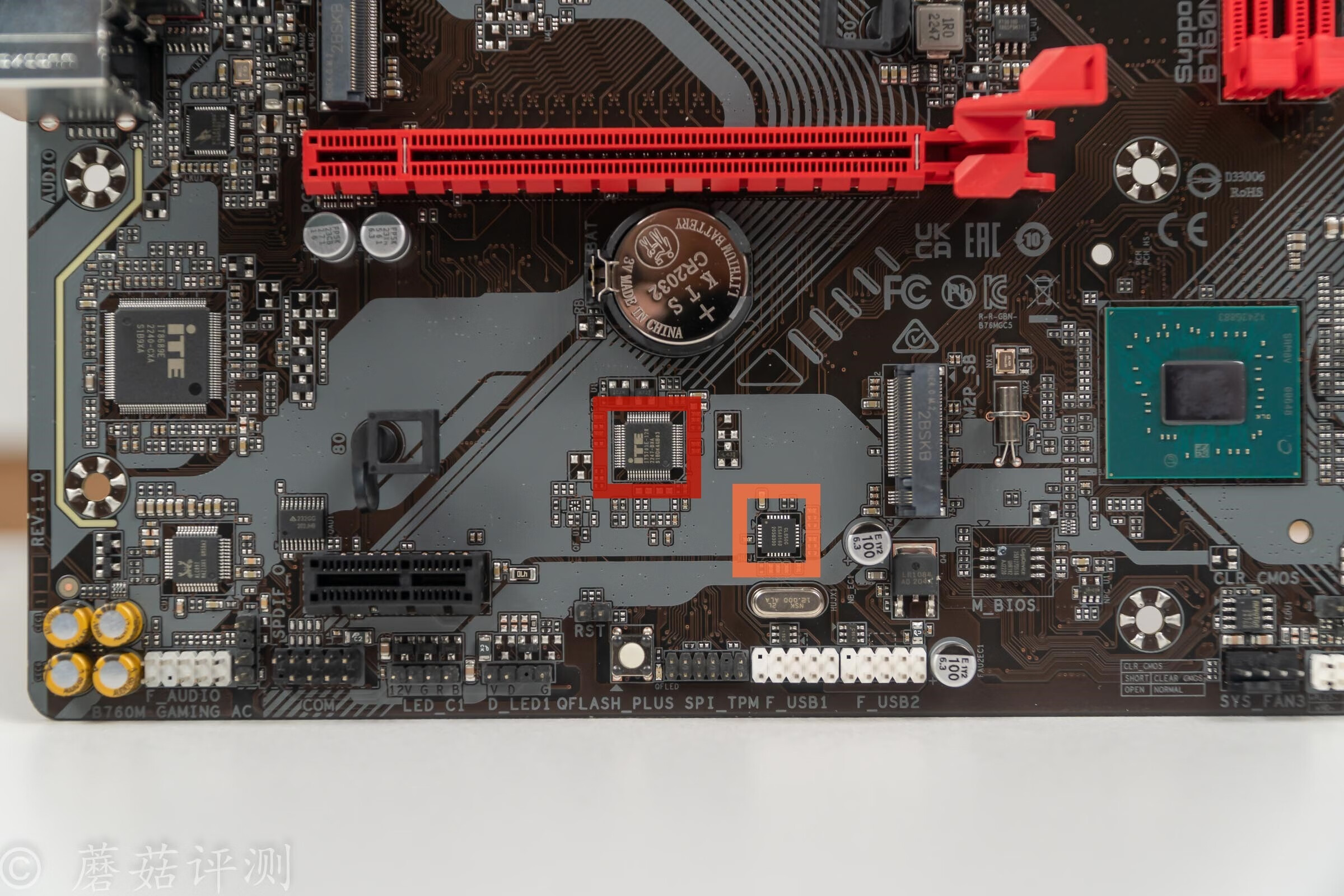

▼紅框芯片絲印IT5701E，用于檢測主板的各種參數；橙框芯片絲印GL850G，一顆USB2.0的HUB芯片。

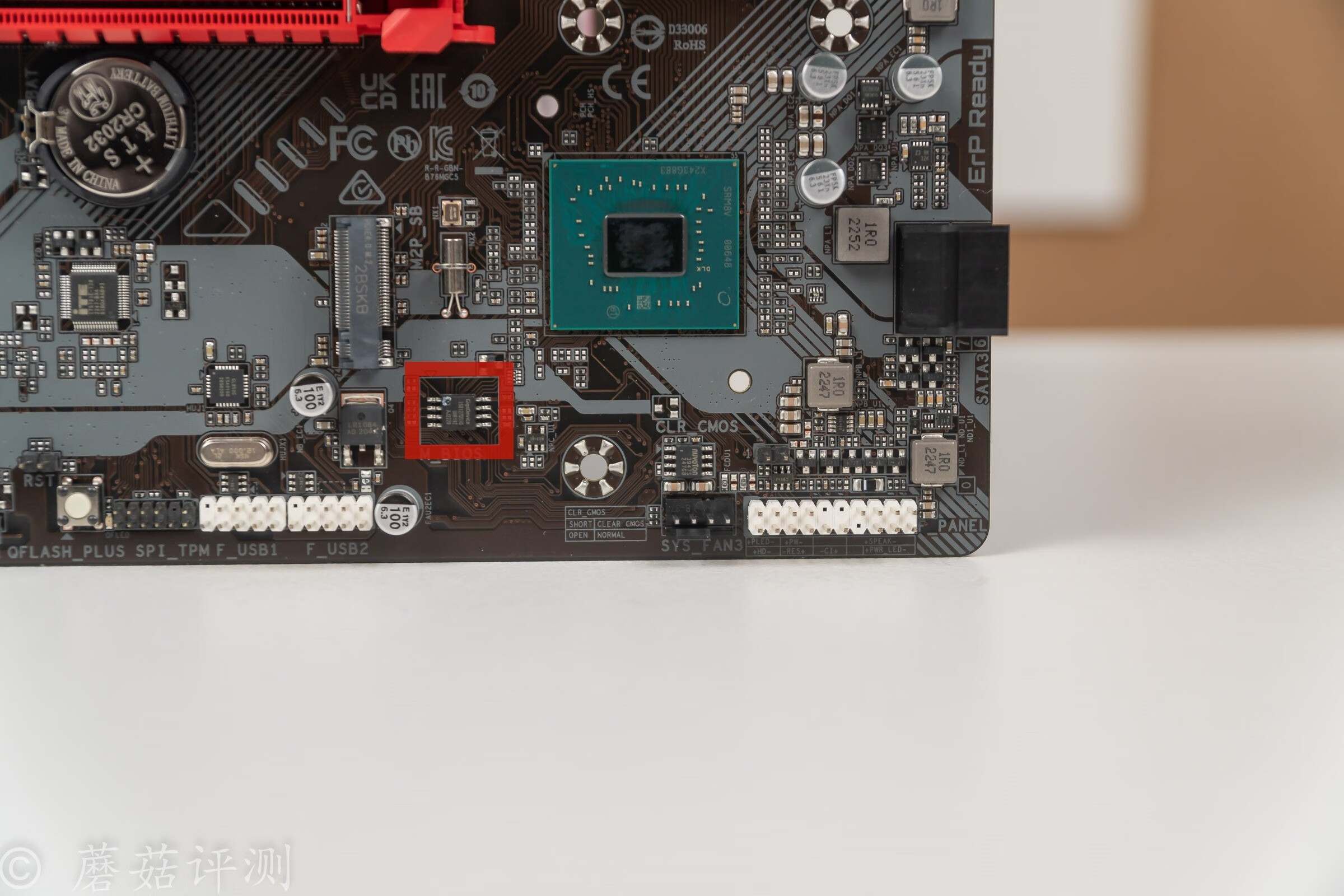

▼另外，在右下角還有一顆BIOS芯片，絲印25B127DSIG，容量16MB左右。

五、技嘉魔鷹B760M GAMING AC主板 裝機

▼這里為了測試主板，選擇了一個ATX的機箱來裝，測試處理器選擇了13600K，看看這塊主板能不能帶的動。

▼M2固態的快拆塑料件設計的很有意思，一個的是可以直接拎出來的，安裝固態的時候再按進去。

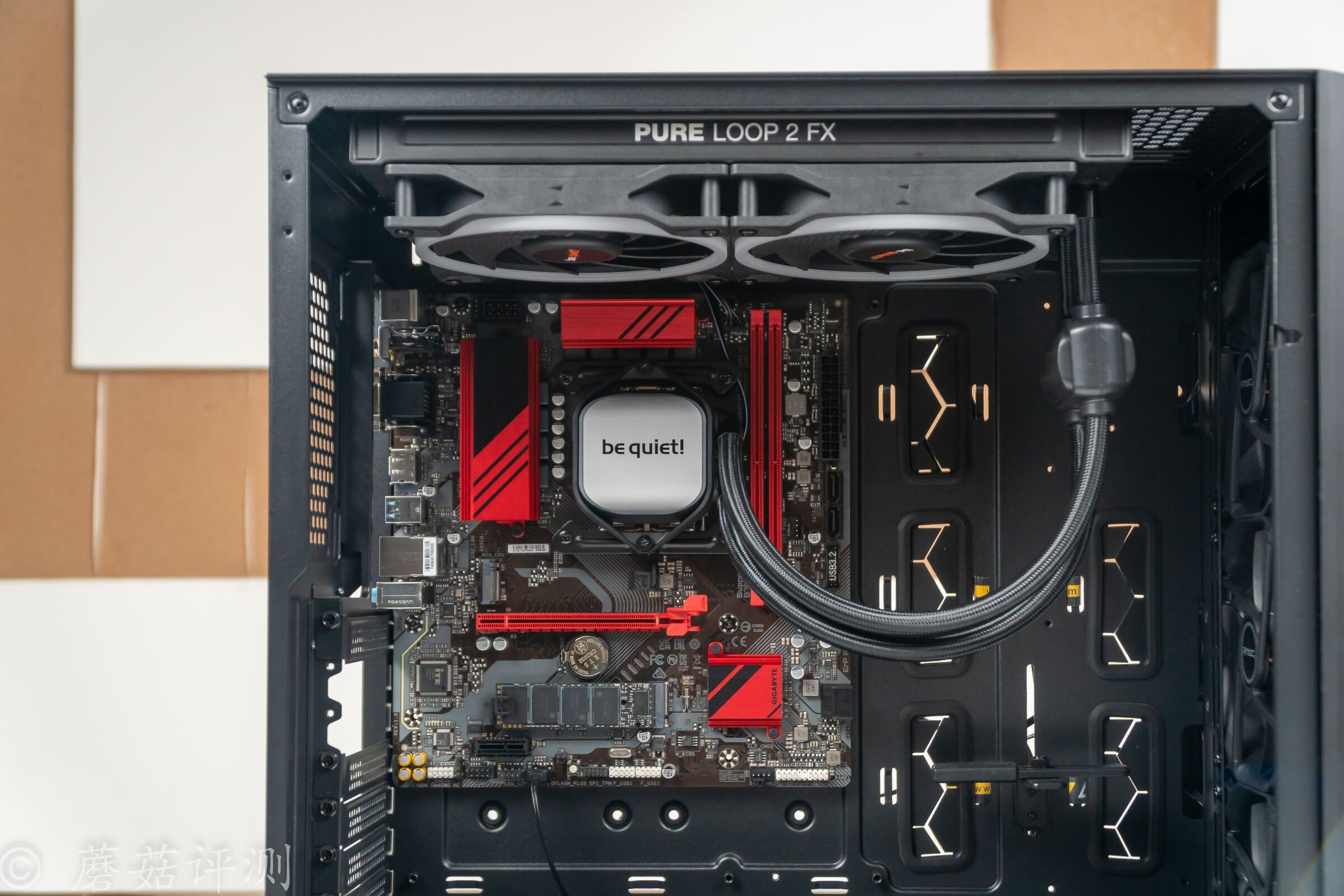

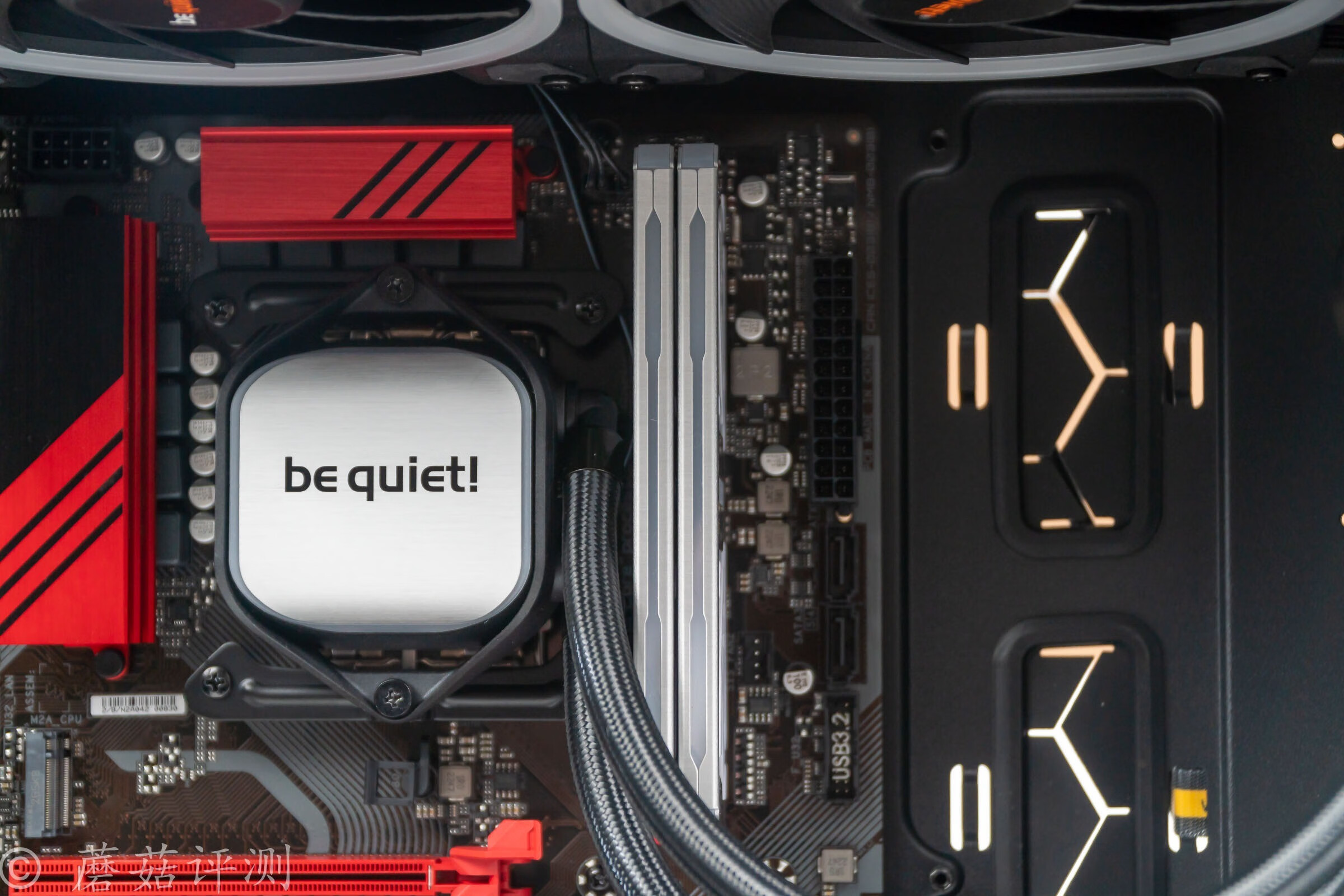

▼用來壓制13600K的是德商德靜界的Pure Loop 2 FX 280一體式水冷，這款水冷的顏值非常漂亮，散熱性能表現也十分不錯，靜音效果也十分出眾，簡直全能。

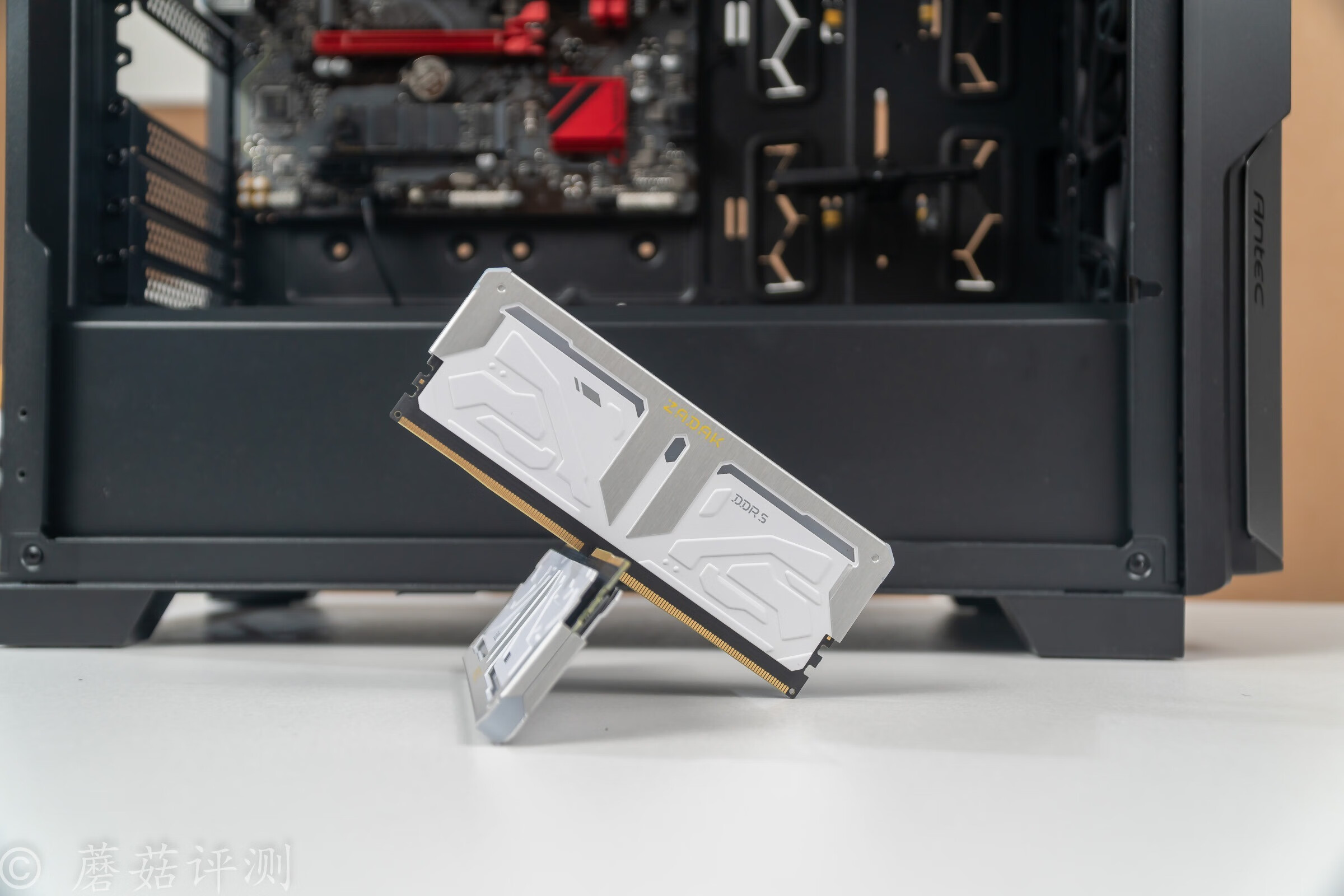

▼內存是宇瞻的ZADAK的SPARK內存，這套內存的顏值非常漂亮，內存的金屬馬甲外觀設計超級復雜，很有設計感。

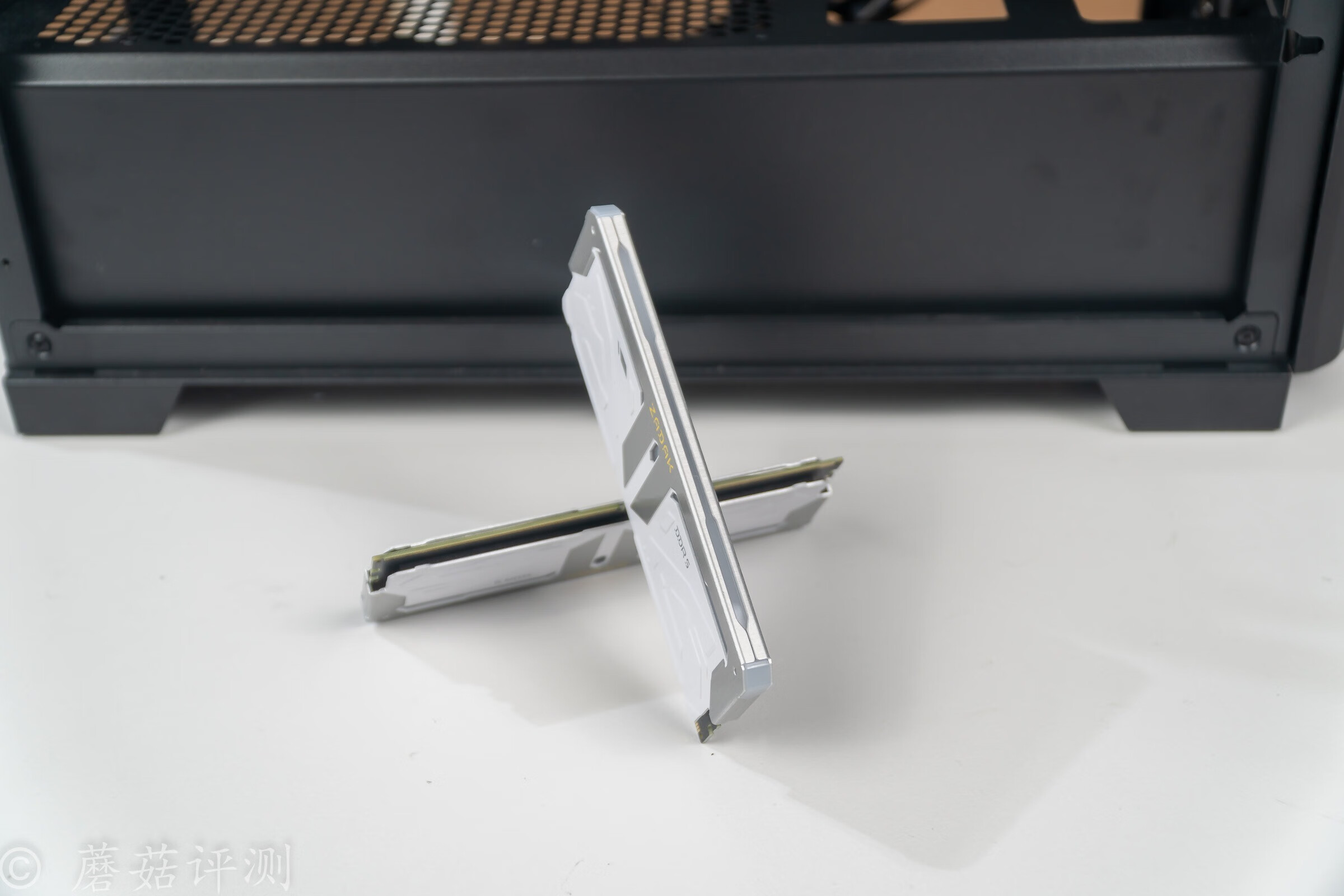

▼內存條側面是多段式的RGB燈帶，上側是貫穿式的RGB燈帶，日常工作的時候很漂亮。

▼內存條正常安裝的情況，兼容性表現還不錯，內存條中間還有一些空間。

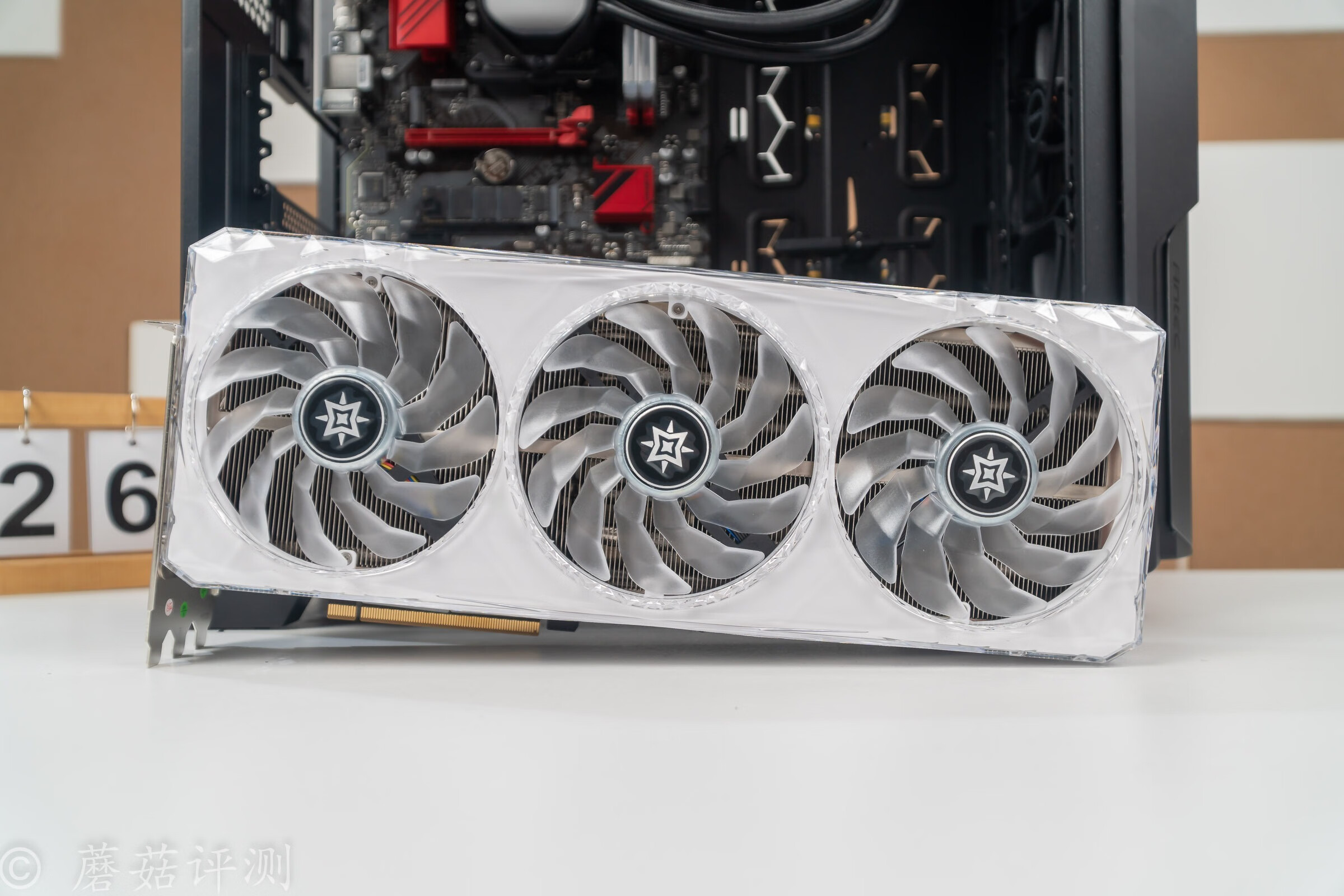

▼顯卡用的是影馳的RTX4080星耀OC，這張卡的顏值非常漂亮。

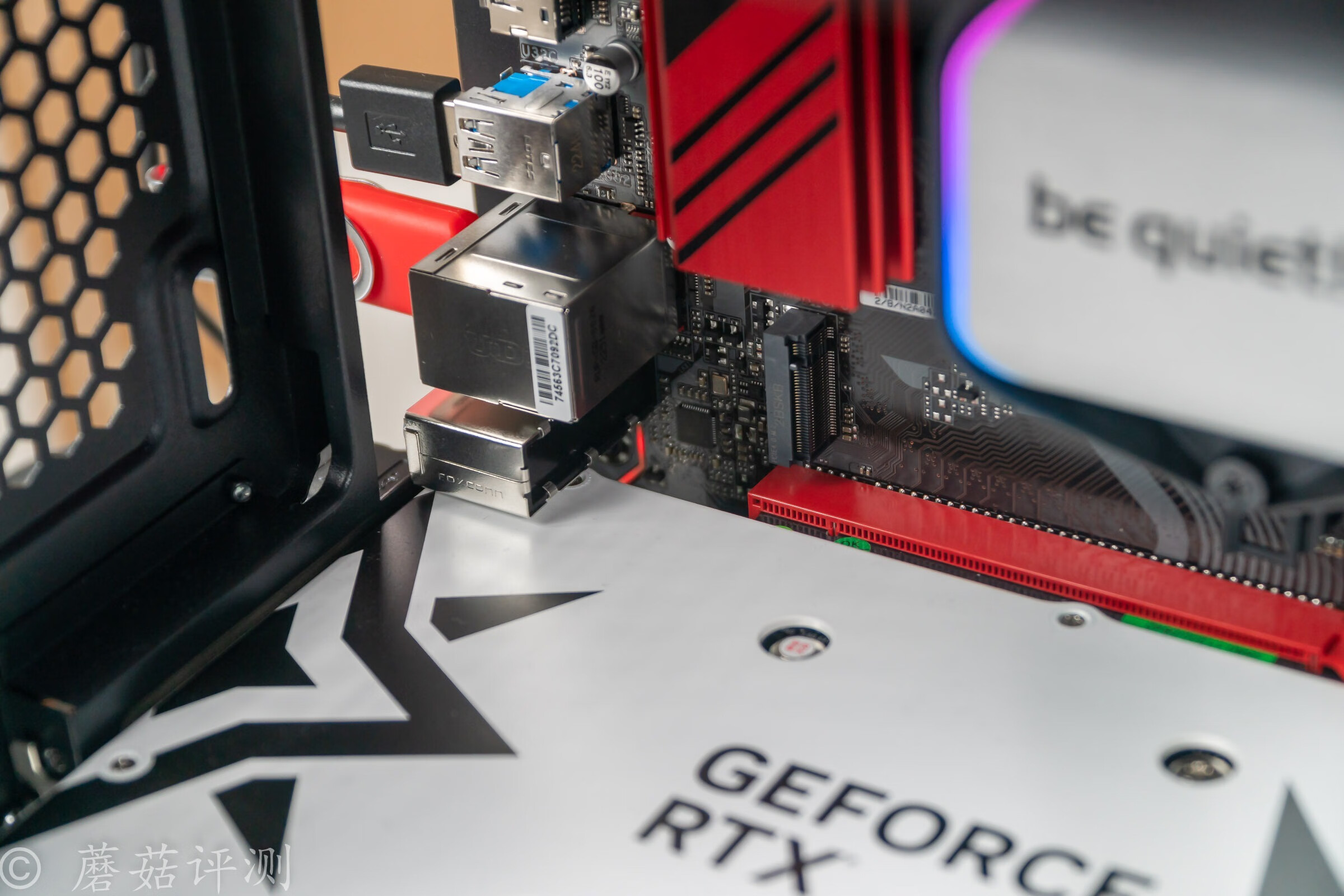

▼顯卡默認橫置安裝，另外，安鈦克P20C這款機箱標配顯卡支架，可以很輕松在顯卡尾部提供支撐，讓顯卡完全水平。

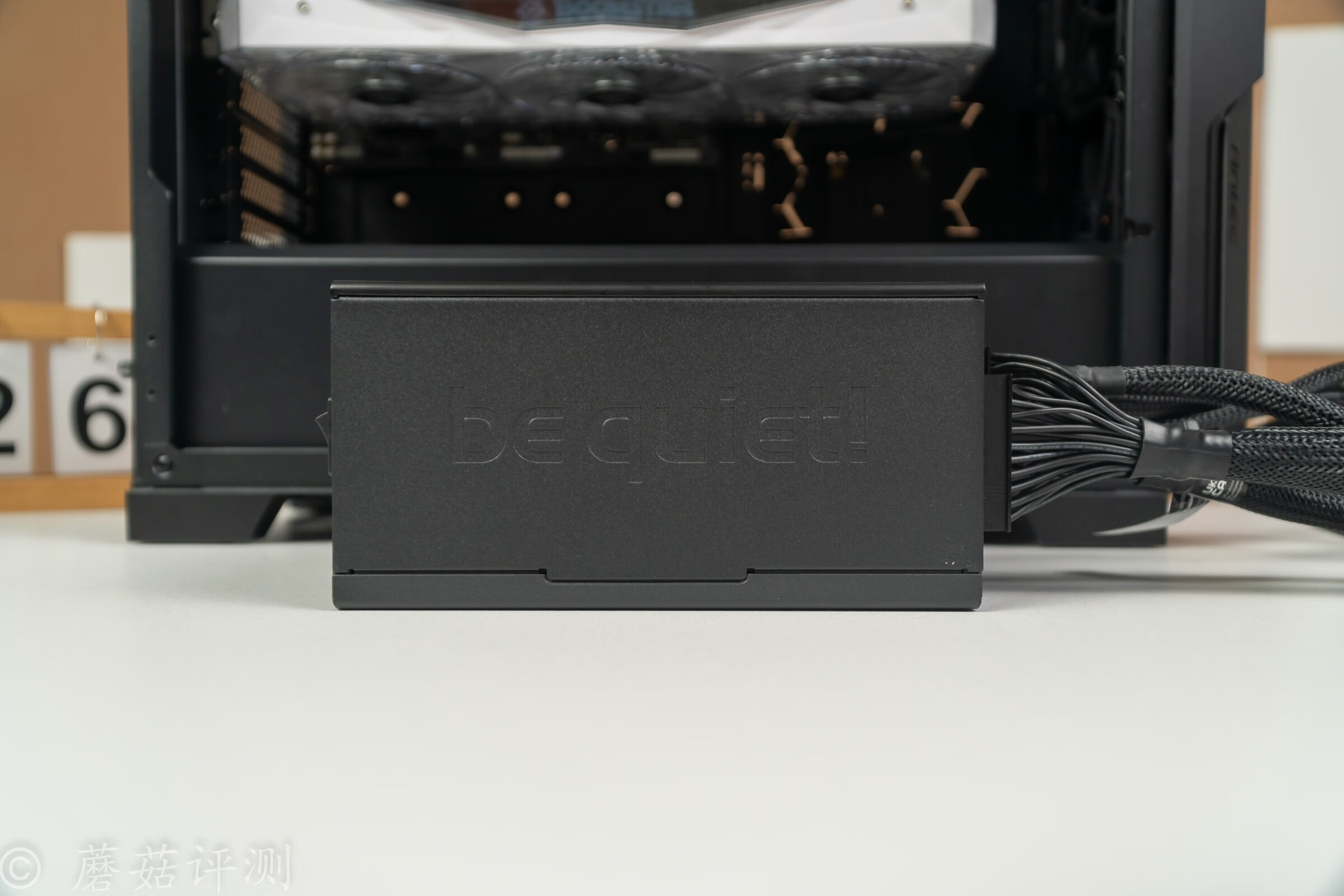

▼接著安裝電源，德商德靜界的STRAIGHT POWER 11白金全模組電源，額定功率1000W，可以輕松滿足13600K和RTX4080顯卡的供電需求。

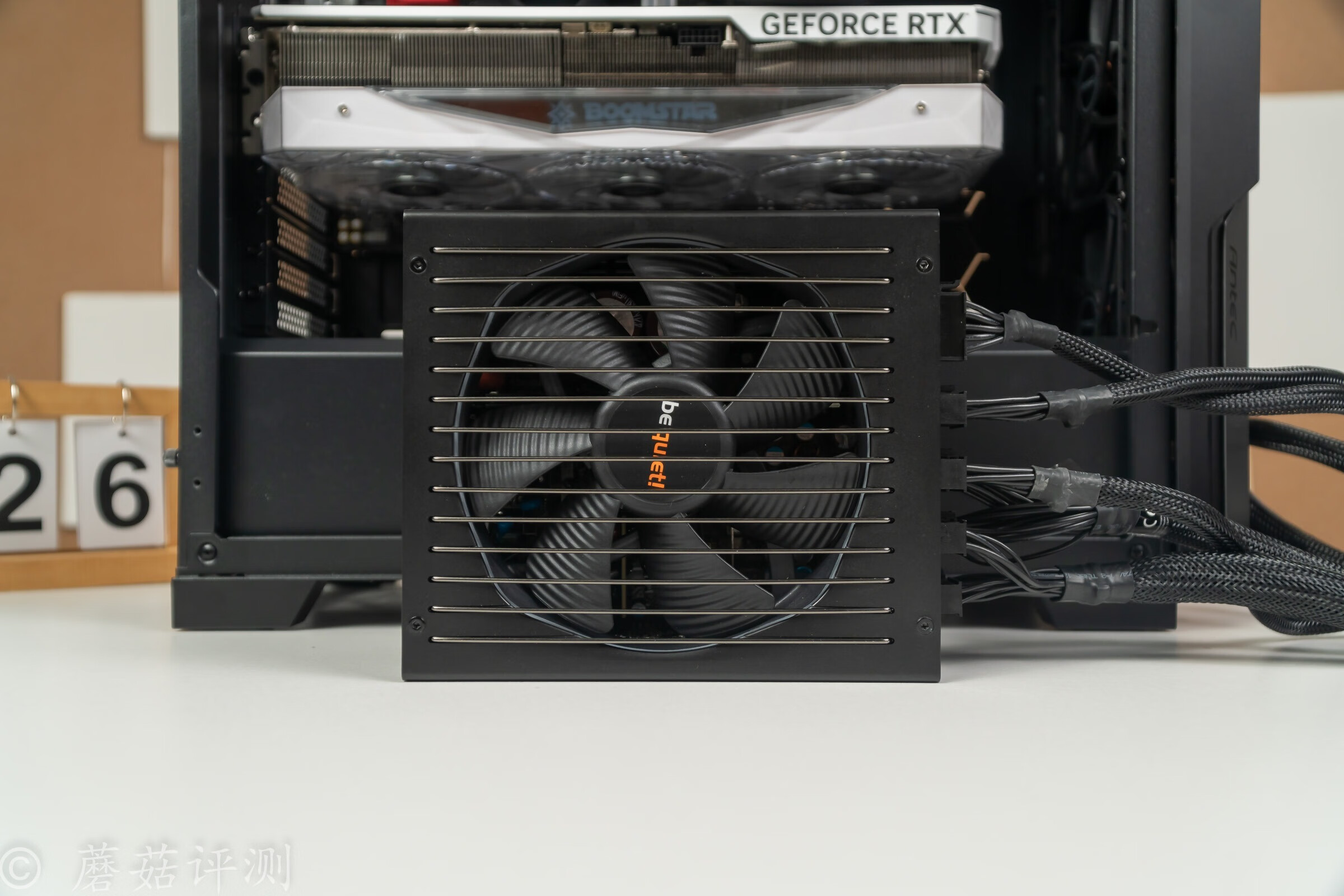

▼電源側面的散熱風扇，采用德商德靜界當家的靜音風扇，另外在風扇和電源外殼之間還有一圈橡膠墊填充，可以充分的吸收震動，降低電源的噪音。

▼電源固定好之后，順手把各個部分的供電接口插好。另外，這款電源標配原裝的16Pin顯卡供電線，可以非常輕松的單線給影馳這張RTX4080星耀OC顯卡供電。

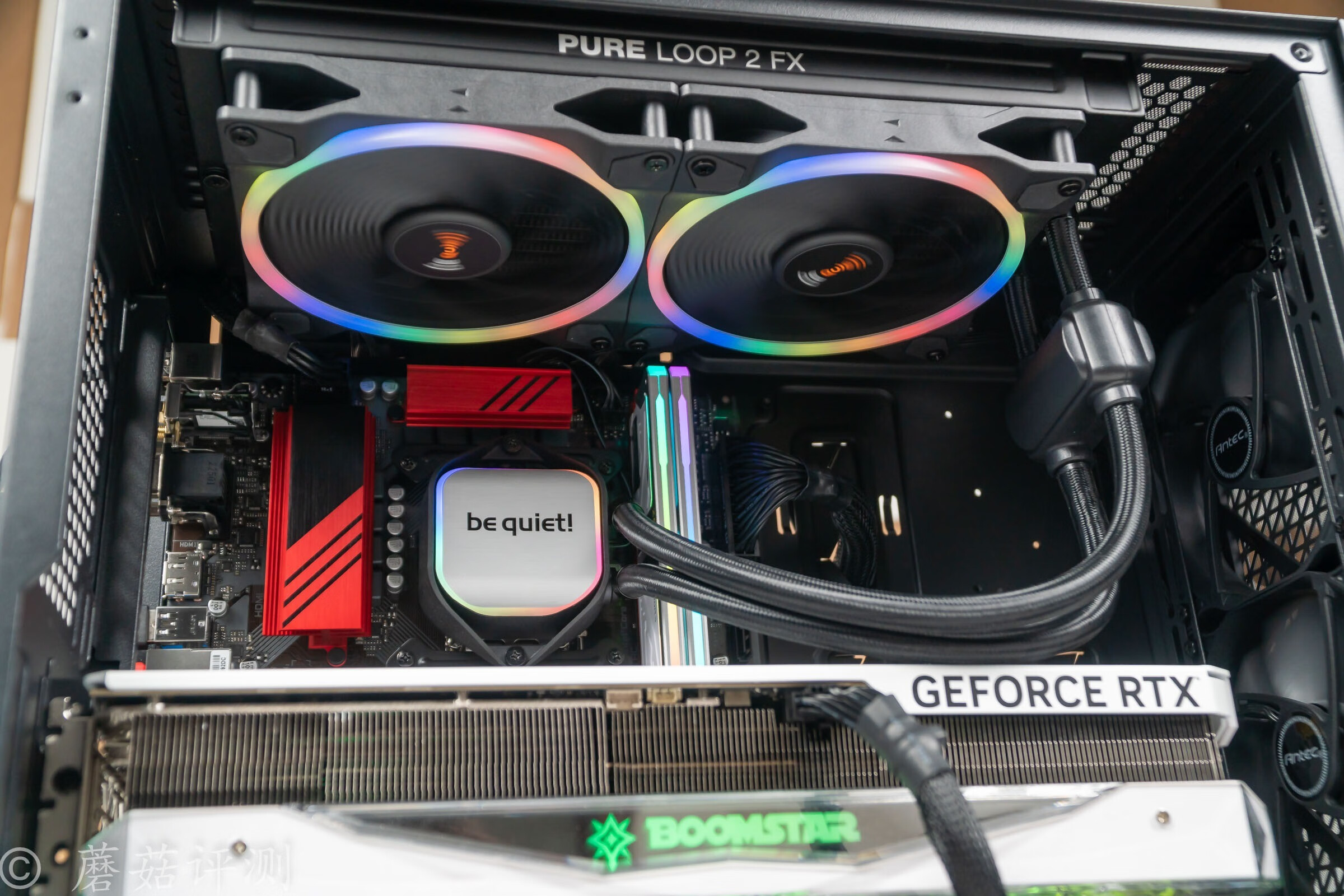

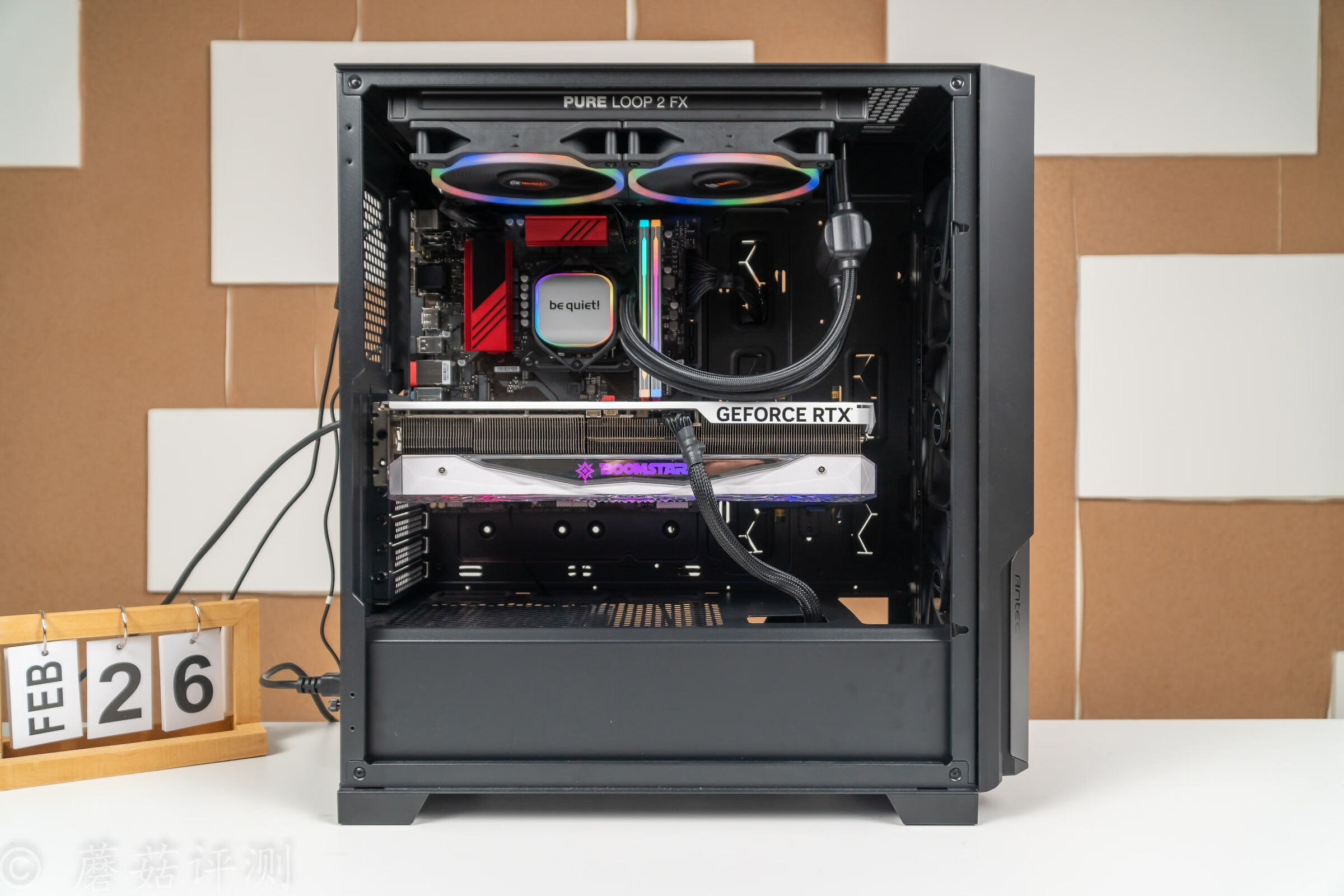

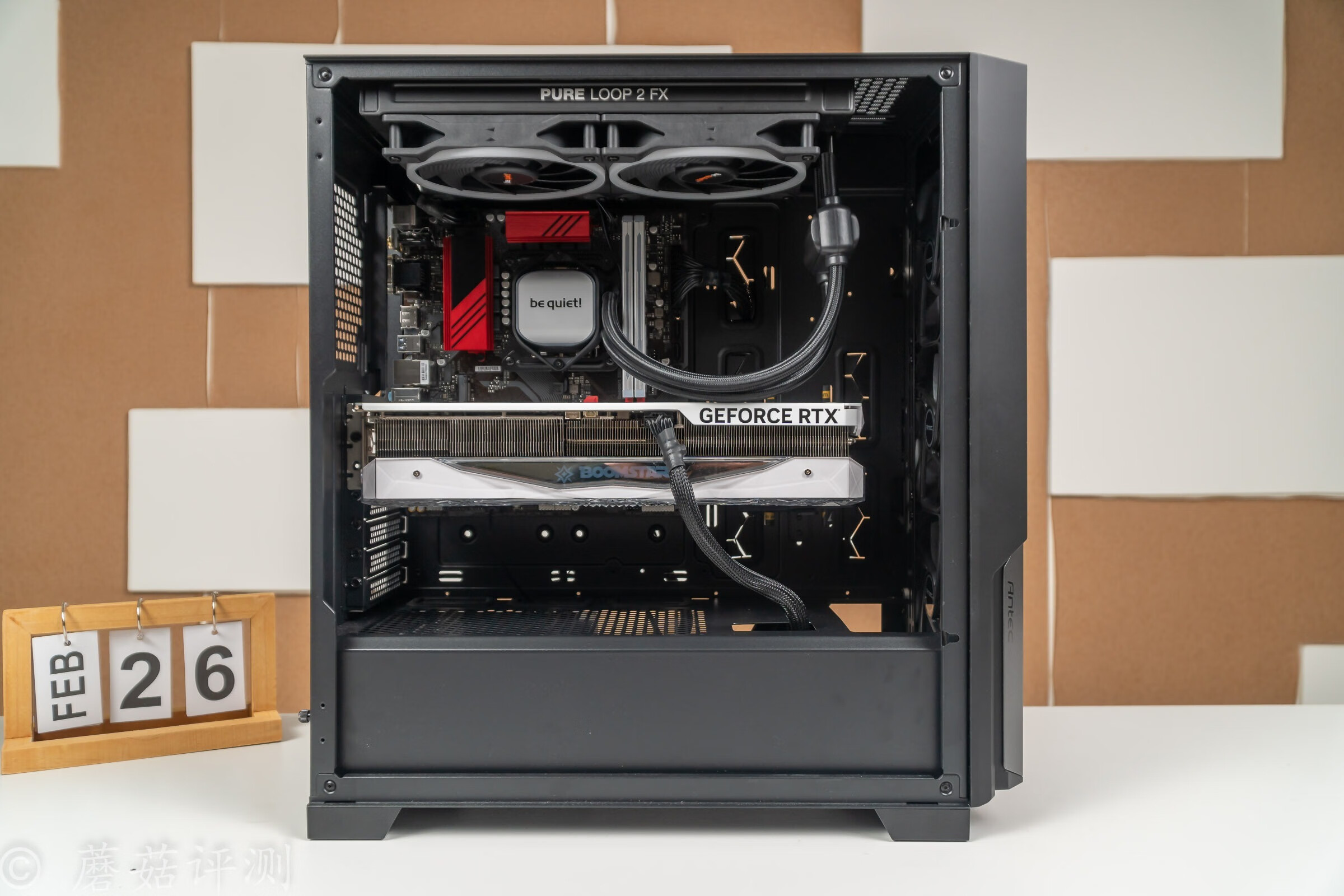

▼開機，一次點亮，完美！

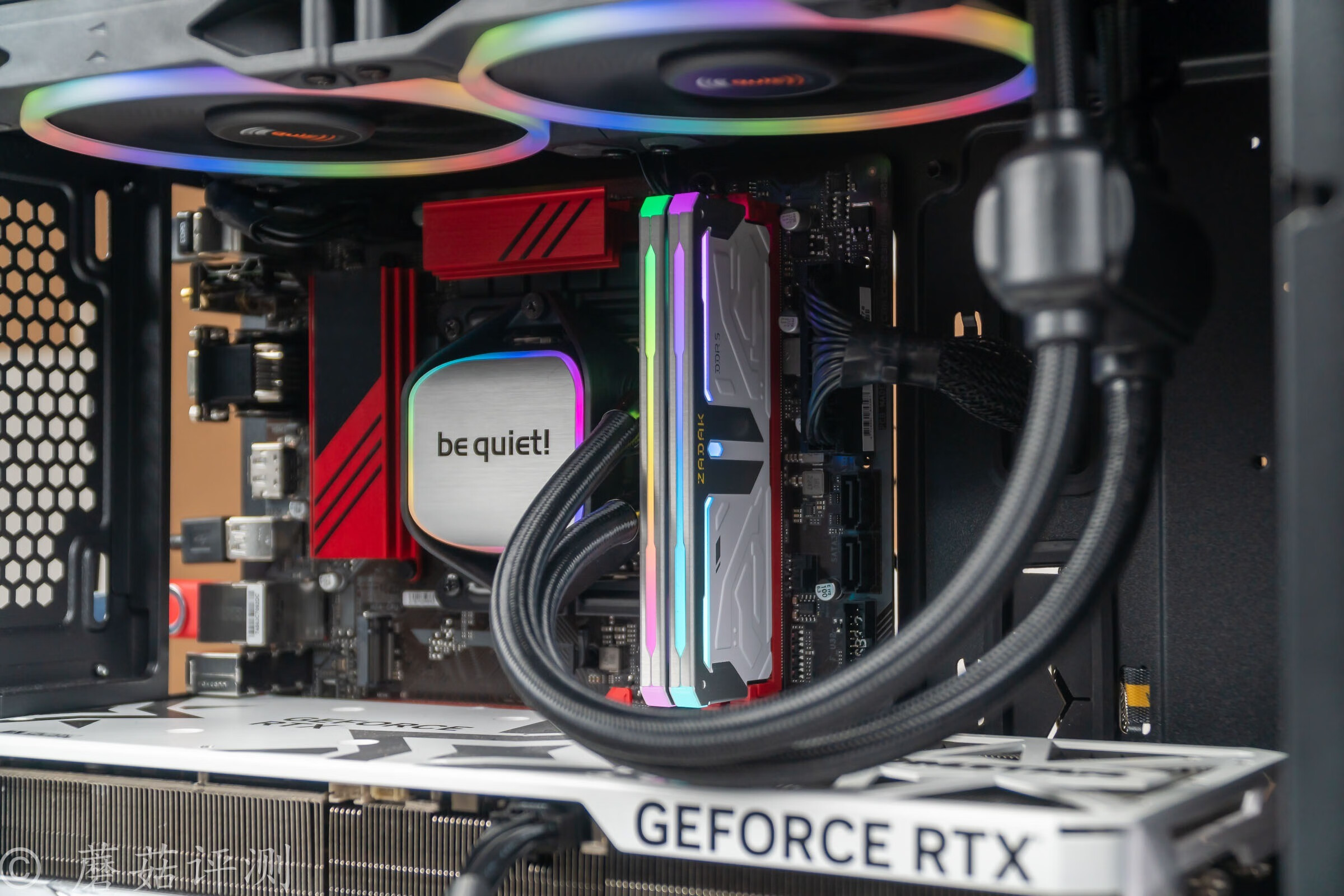

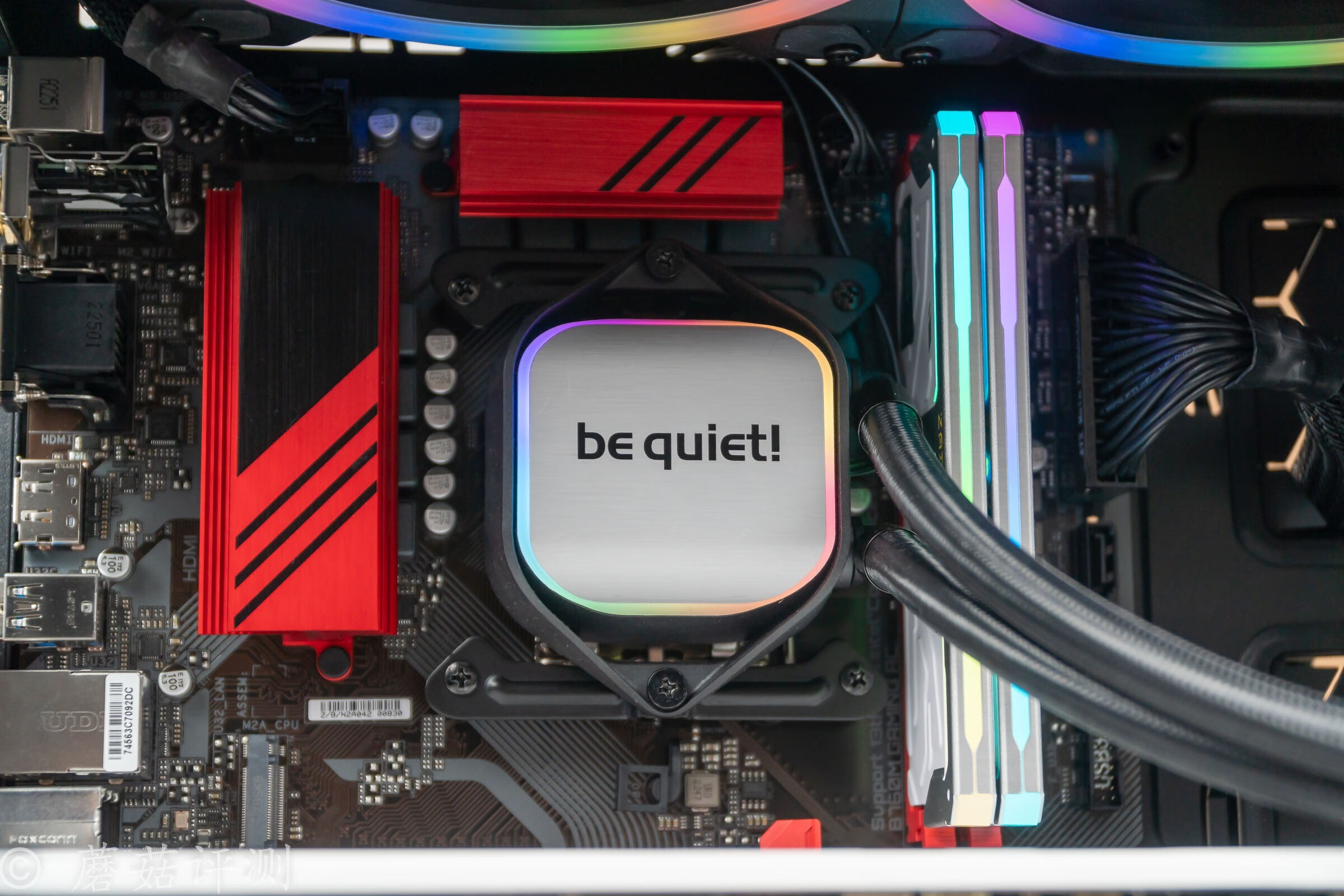

▼主板的紅色金屬散熱片非常矚目，很顯眼。

▼主板的左下角的音頻部分，標配RGB燈效，顏值不錯。

▼德商德靜界的這款水冷的水冷頭設計的很有意思，頂蓋為金屬材質，表面有拉絲處理，中間印著be quiet！的LOGO，四周有支持幻彩ARGB燈效的燈帶，顏值很漂亮。

▼水冷排部分也采用了支持ARGB燈效的靜音風扇，風量非常充足，運行十分安靜。

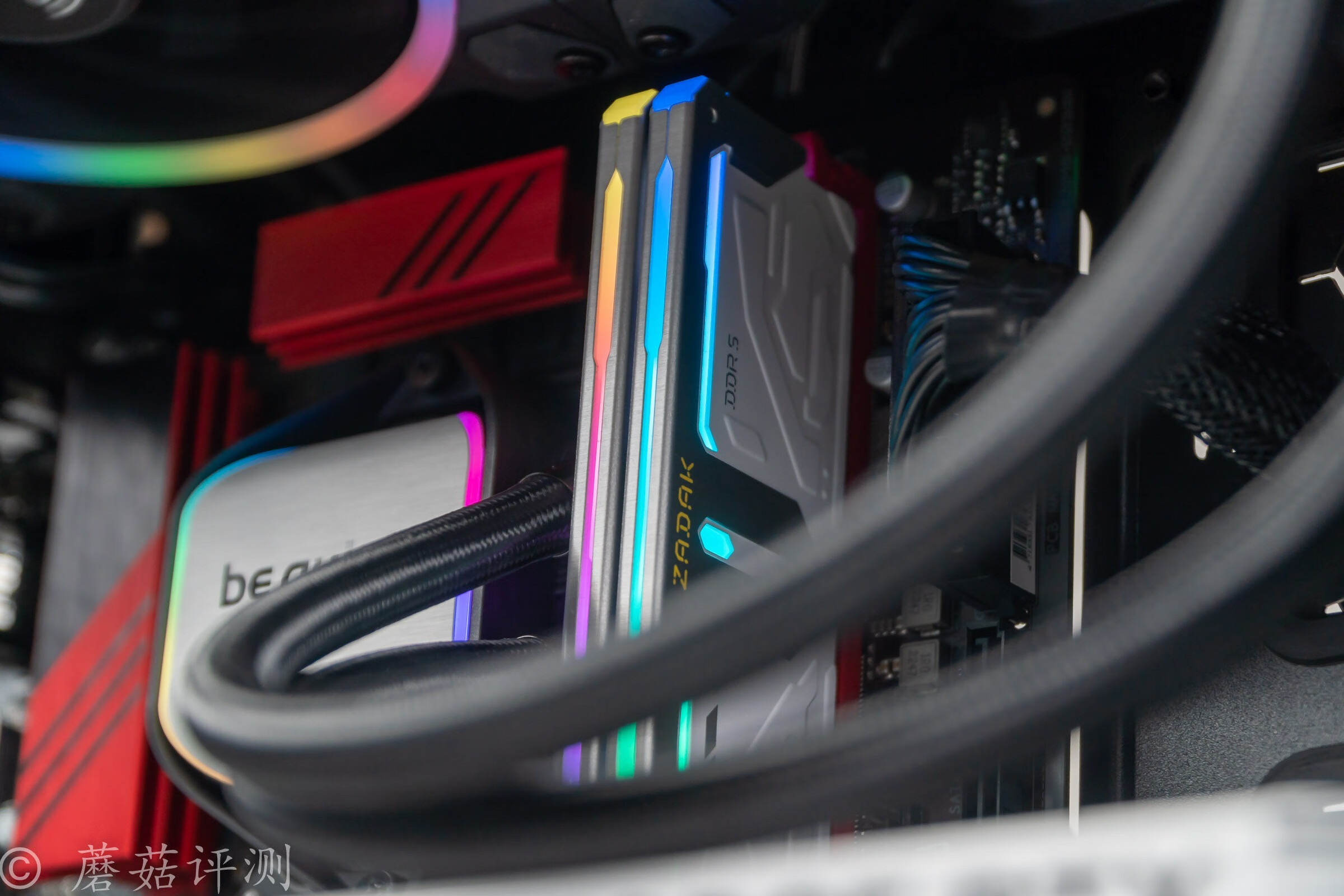

▼宇瞻的這套內存的顏值很漂亮，頂部是RGB燈帶搭配金屬馬甲，金屬馬甲還有造型設計。

▼內存條側面是多段式的RGB燈帶，把RGB燈帶和金屬馬甲很好的融合到了一起。

▼靠近看看，內存?zhèn)让娼饘亳R甲的表面造型很有意思，凹凸的造型很有設計感。

▼影馳RTX4080星耀OC顯卡支持ARGB燈效，側面和正面均有漂亮的ARGB燈效，支持主板同步。

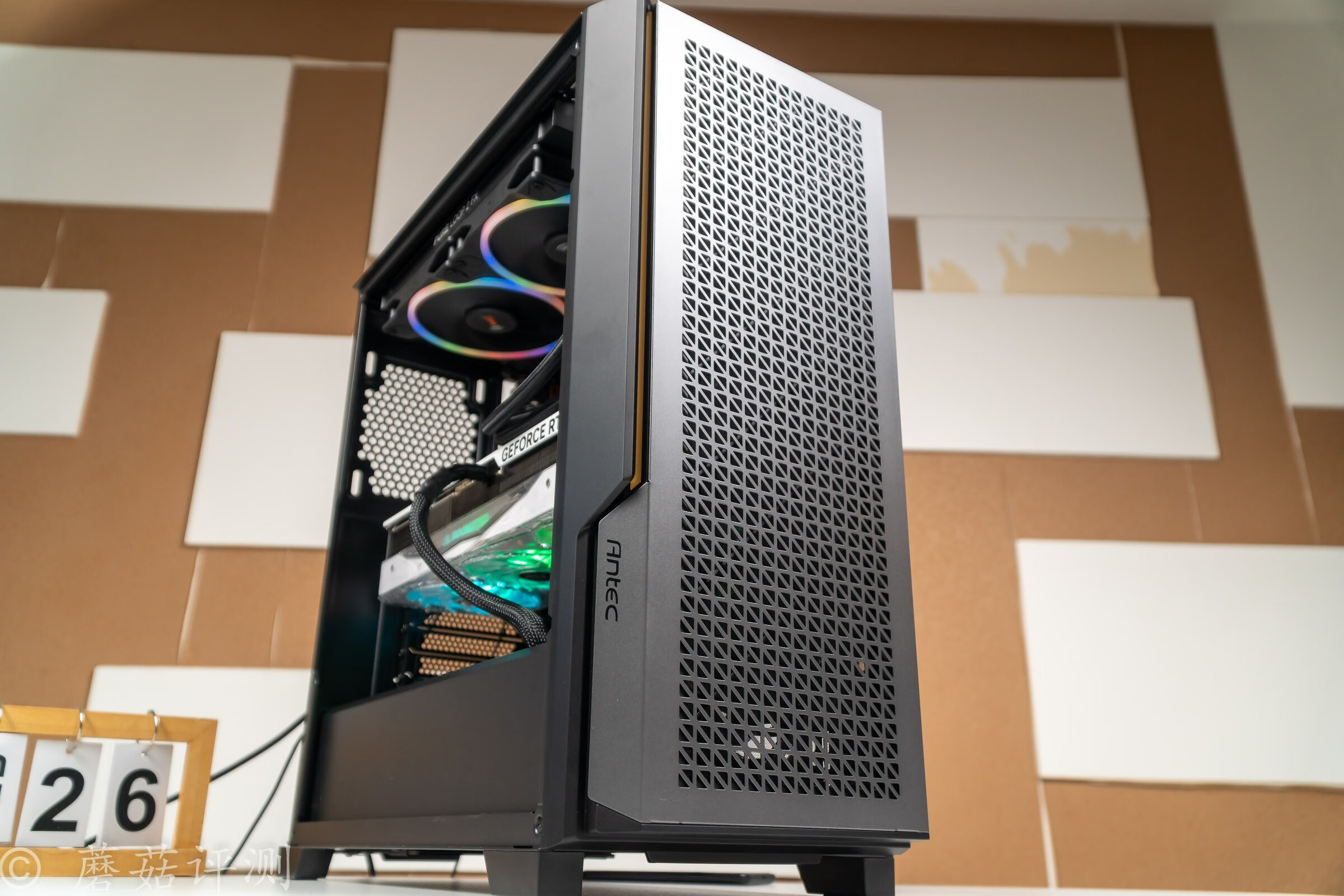

▼機箱是安鈦克的P20C，這款機箱的前部有大面積的金屬?zèng)_孔網，保證機箱前部的進風。

▼另外，在機箱前部的側面還有一條金色的線條，讓機箱前部視覺觀感更精致。底部還有一個安鈦克的LOGO，做工精致。

六、技嘉魔鷹B760M GAMING AC主板 測試

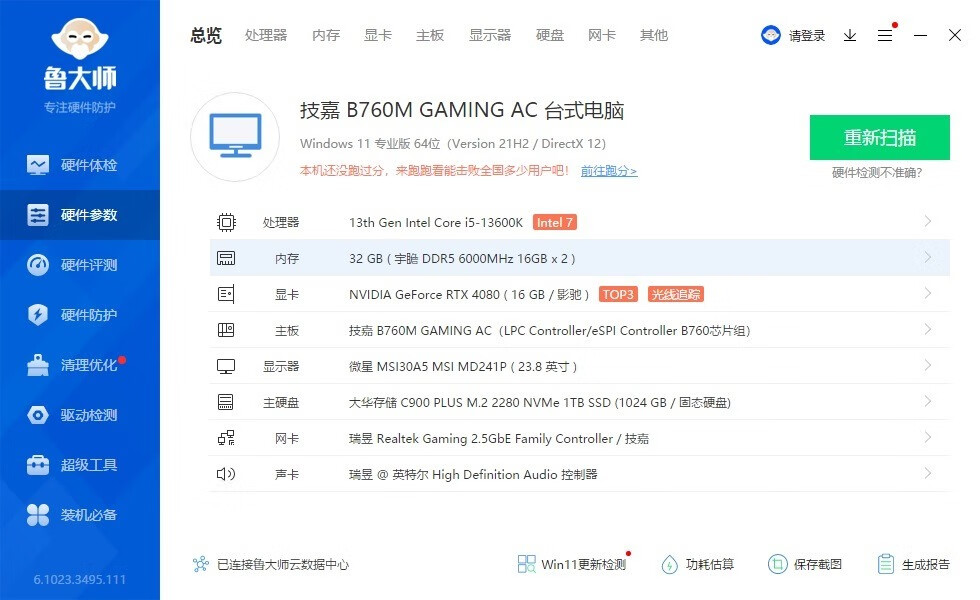

▼簡單看下整機配置，處理器是13600K，主板是技嘉的B760M魔鷹，顯卡是影馳的RTX4080星耀OC。

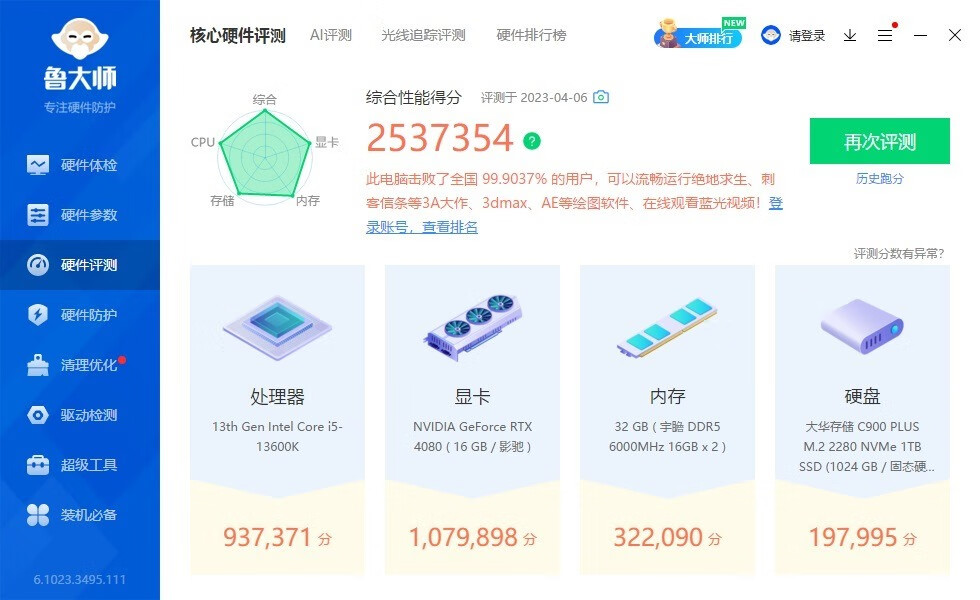

▼簡單跑個整機測試，整機得分253W，其中處理器單獨得分93.7W，顯卡單獨得分107W。

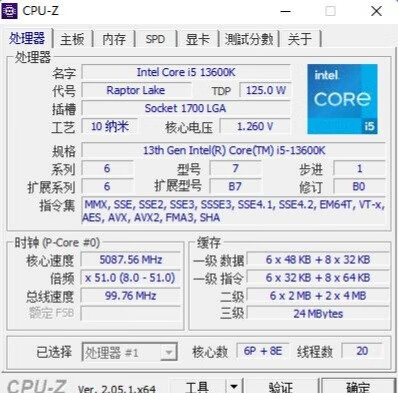

▼簡單看下參數，13600K標配6個大核、8個小核，擁有20個線程，24MB的三級緩存，性能很強。

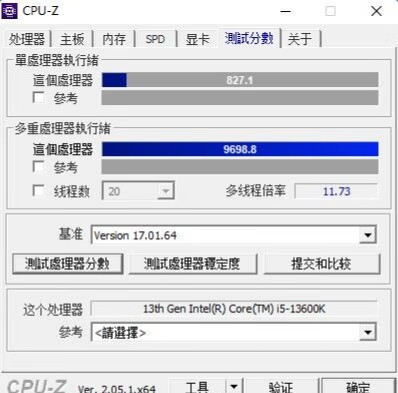

▼簡單跑個CPU-Z的測試，單核827.1，多核9698.8，性能表現不錯。

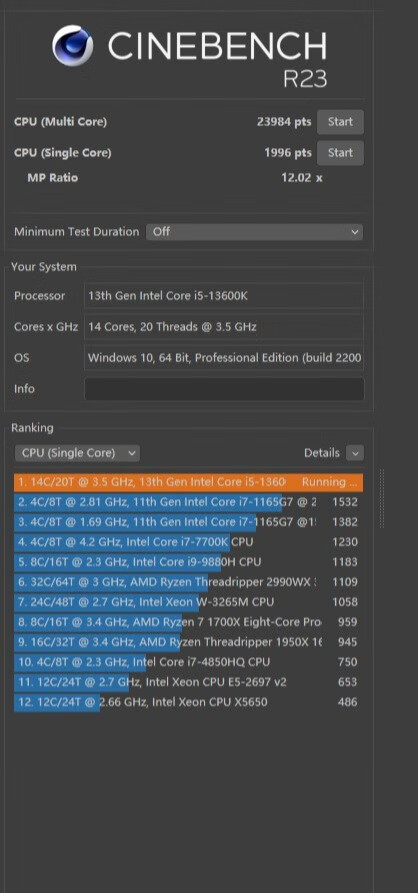

▼跑個Cinebench R23，單線程得分1996，多線程得分23984，性能表現不錯。

▼內存部分，打開XMP，頻率就可以輕松穩定在6000MHz，時序40-40-40-96。

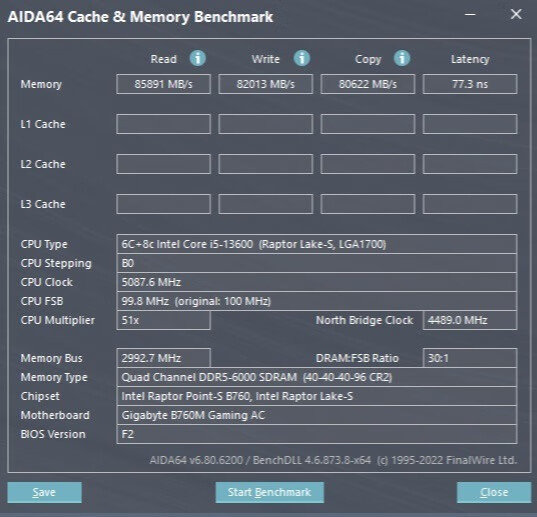

▼簡單跑個測試，內存讀取速度85891MB/s、寫入速度82013MB/s、復制80622MB/s，延遲77.3ns，表現還行。

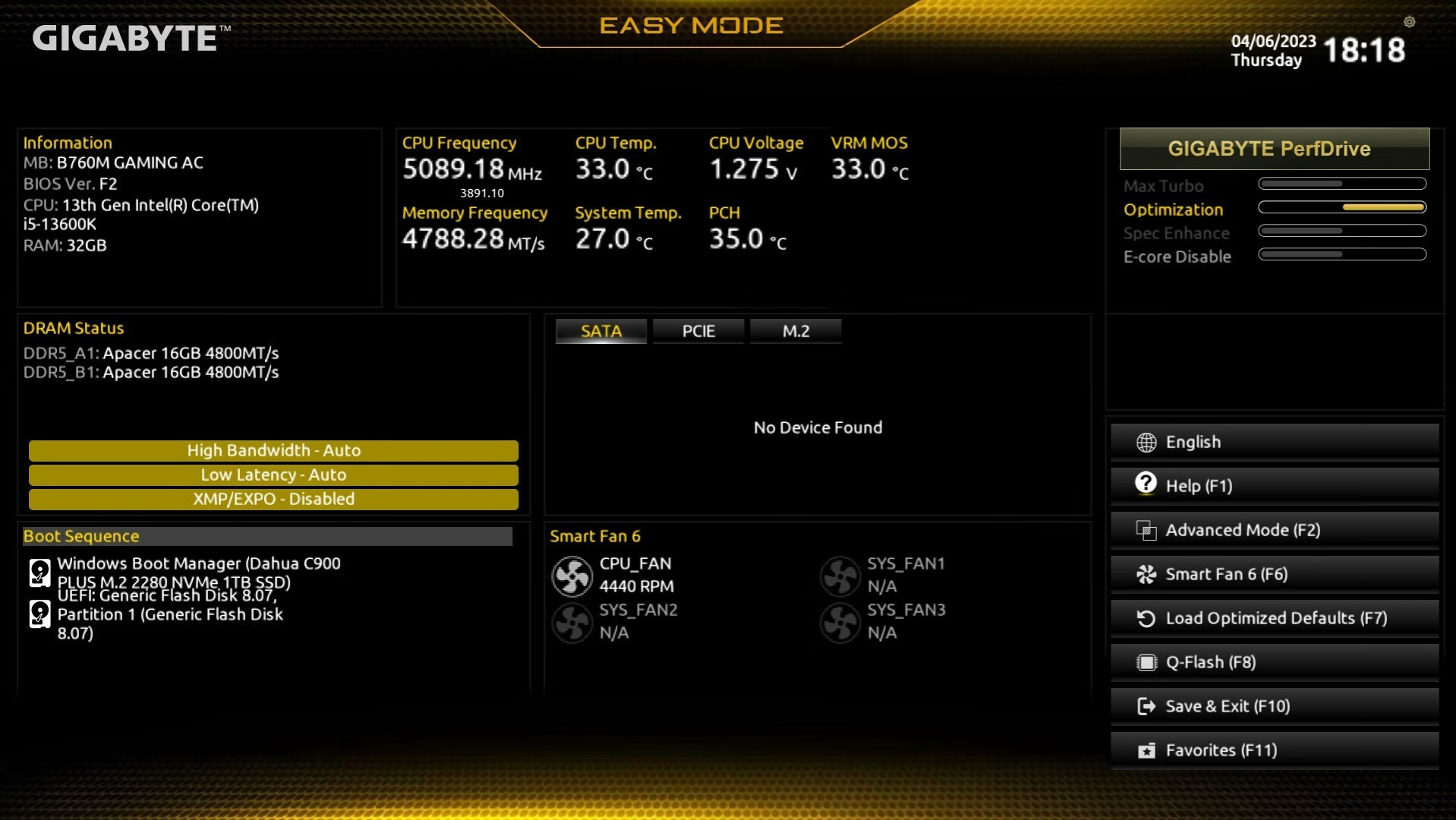

▼雖然是入門級的B760M主板，但是BIOS界面和其他主板保持一致，都是圖形BIOS，各種選項都一樣，非常熟悉。

▼簡單模式各種選項非常清晰、明了，各種基礎數值都可以輕松完成。高級模式各種選項內容豐富，可以設置各種內容。另外，技嘉標志性的DDR5內存的低延遲、高帶寬選項也是有的，好評！

▼打開DDR5內存的低延遲和高帶寬設置，再跑一遍內存測試，內存讀取速度90847MB/s、寫入速度93806MB/s、復制89423MB/s、延遲70.8ns，性能提升明顯。

▼日常待機情況，室溫在22℃左右，處理器溫度在29℃左右，南橋39℃，供電31℃，顯卡核心37℃，固態48℃。

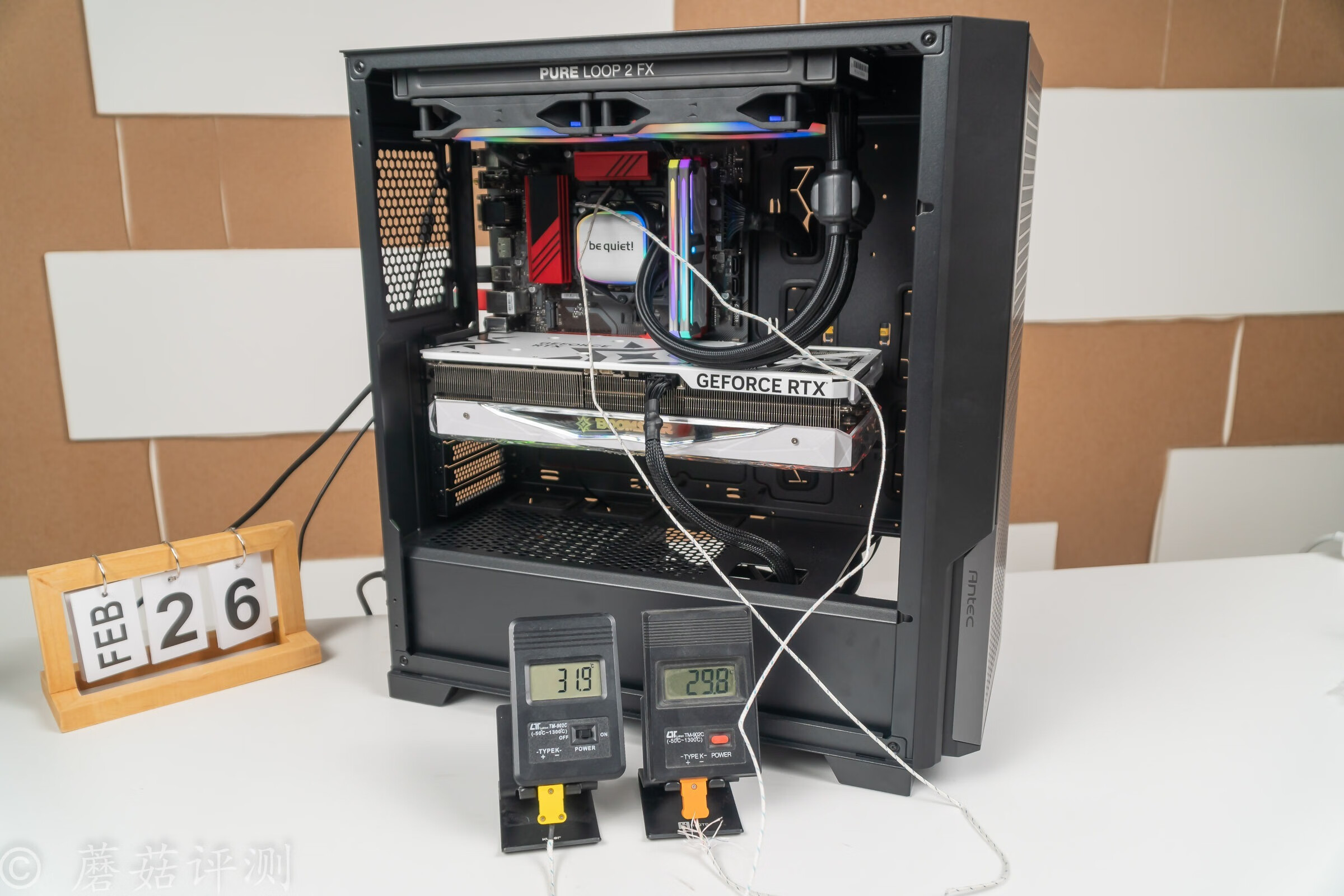

▼日常待機的時候，主板的左側金屬散熱件溫度31.9℃，上側金屬散熱件的溫度在29.8℃，表現不錯。

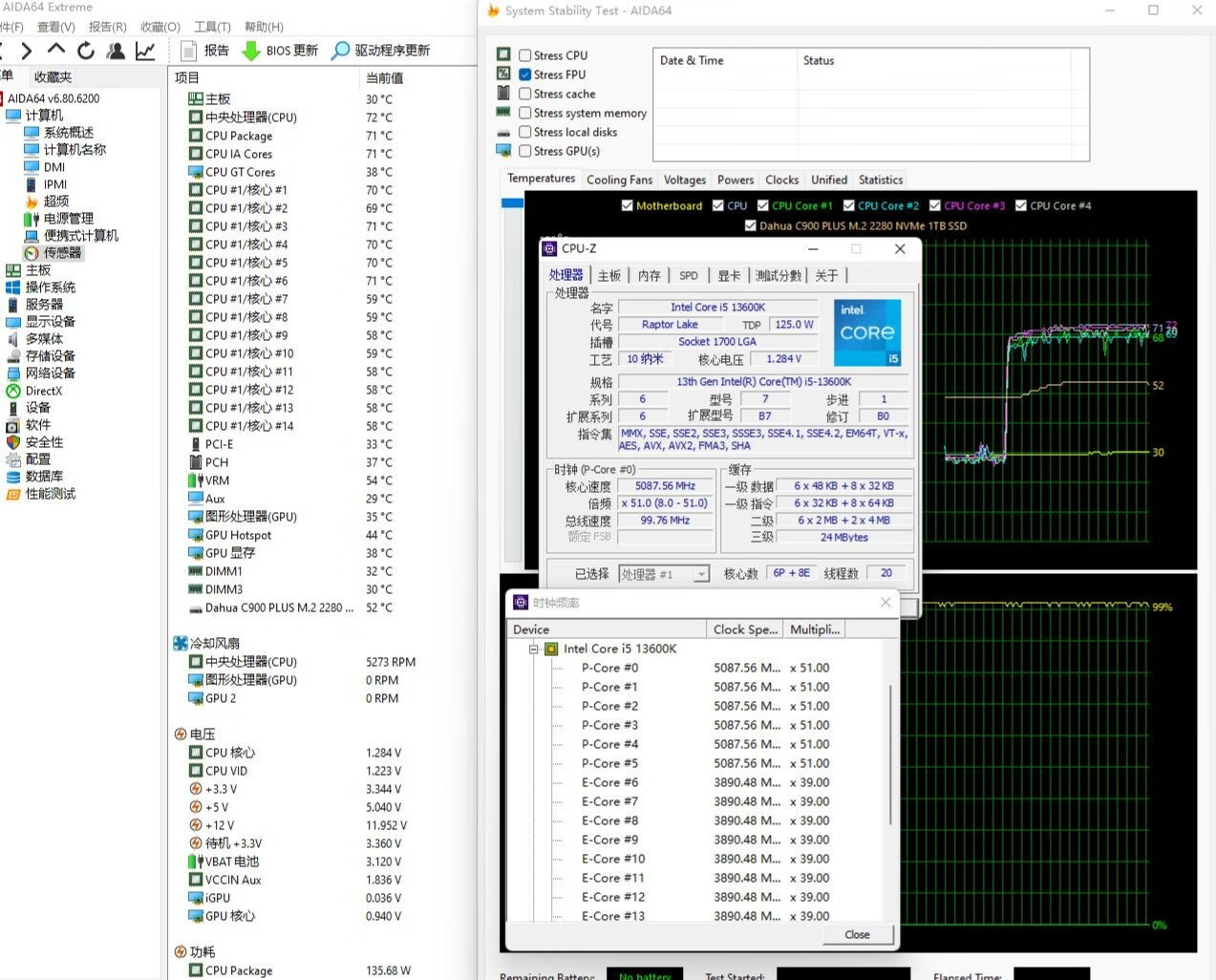

▼簡單跑個CPU-Z的壓力測試，處理器功耗在140W左右，大核心睿頻5.1GHz，小核心睿頻3.9GHz，溫度72℃，南橋37℃，供電54℃，顯卡核心35℃，固態52℃。

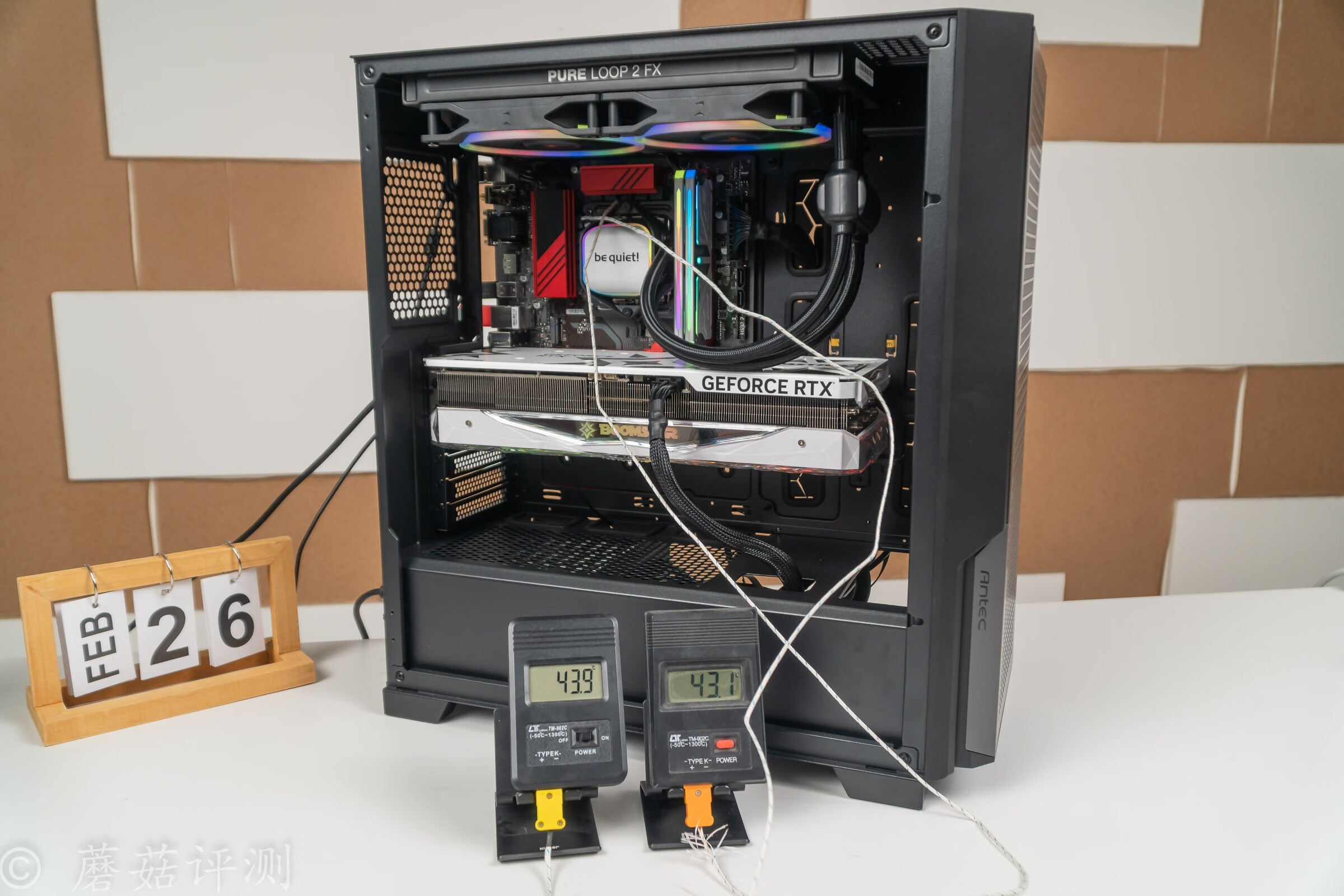

▼主板左側供電散熱件溫度43.9℃，上側供電散熱件溫度在43.1℃。

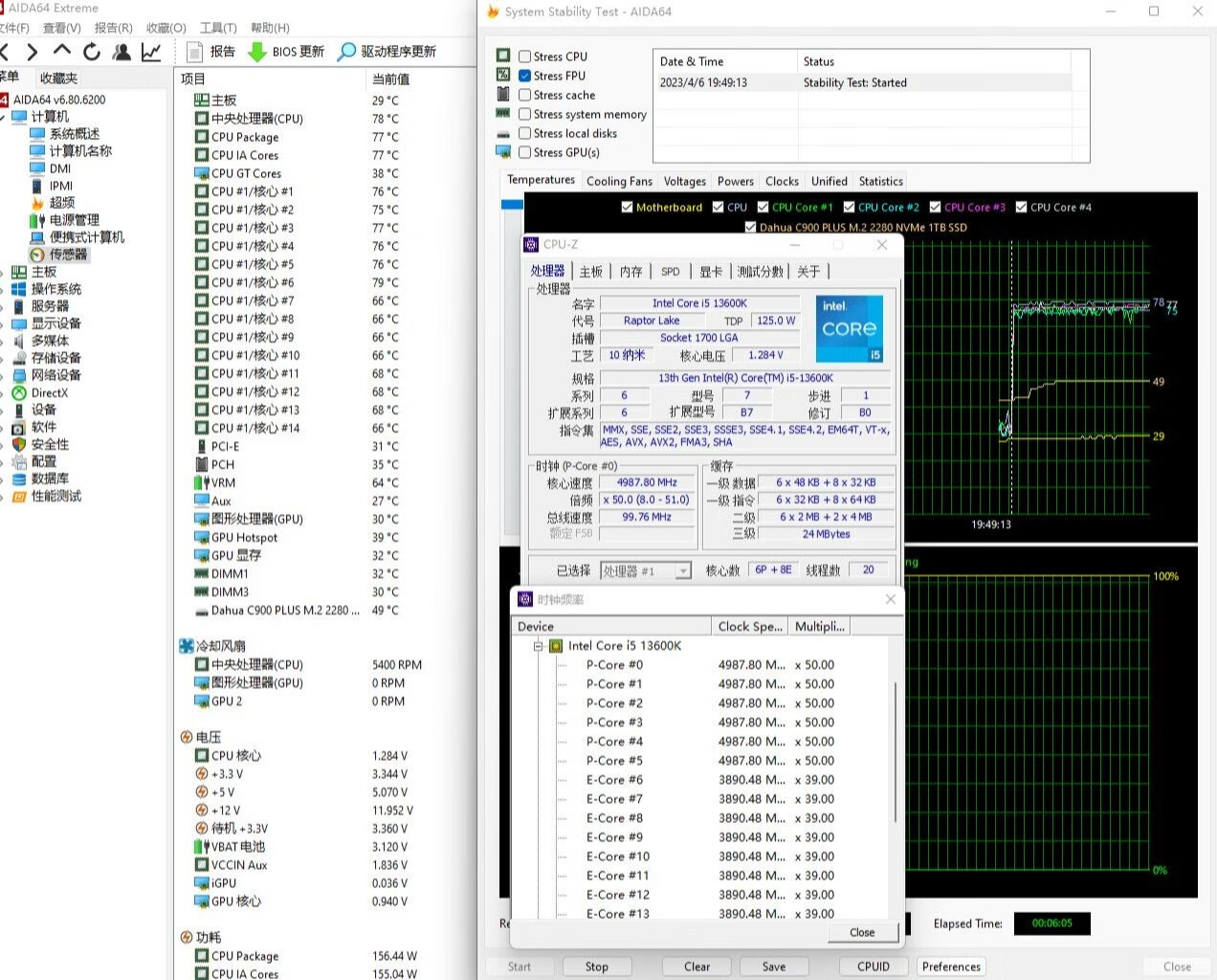

▼單烤FPU測試5分鐘，處理器功耗160W左右，溫度78℃，大核心睿頻5GHz，小核心睿頻3.9GHz，南橋35℃，供電64℃，顯卡核心30℃，固態49℃，整體溫度表現不錯。

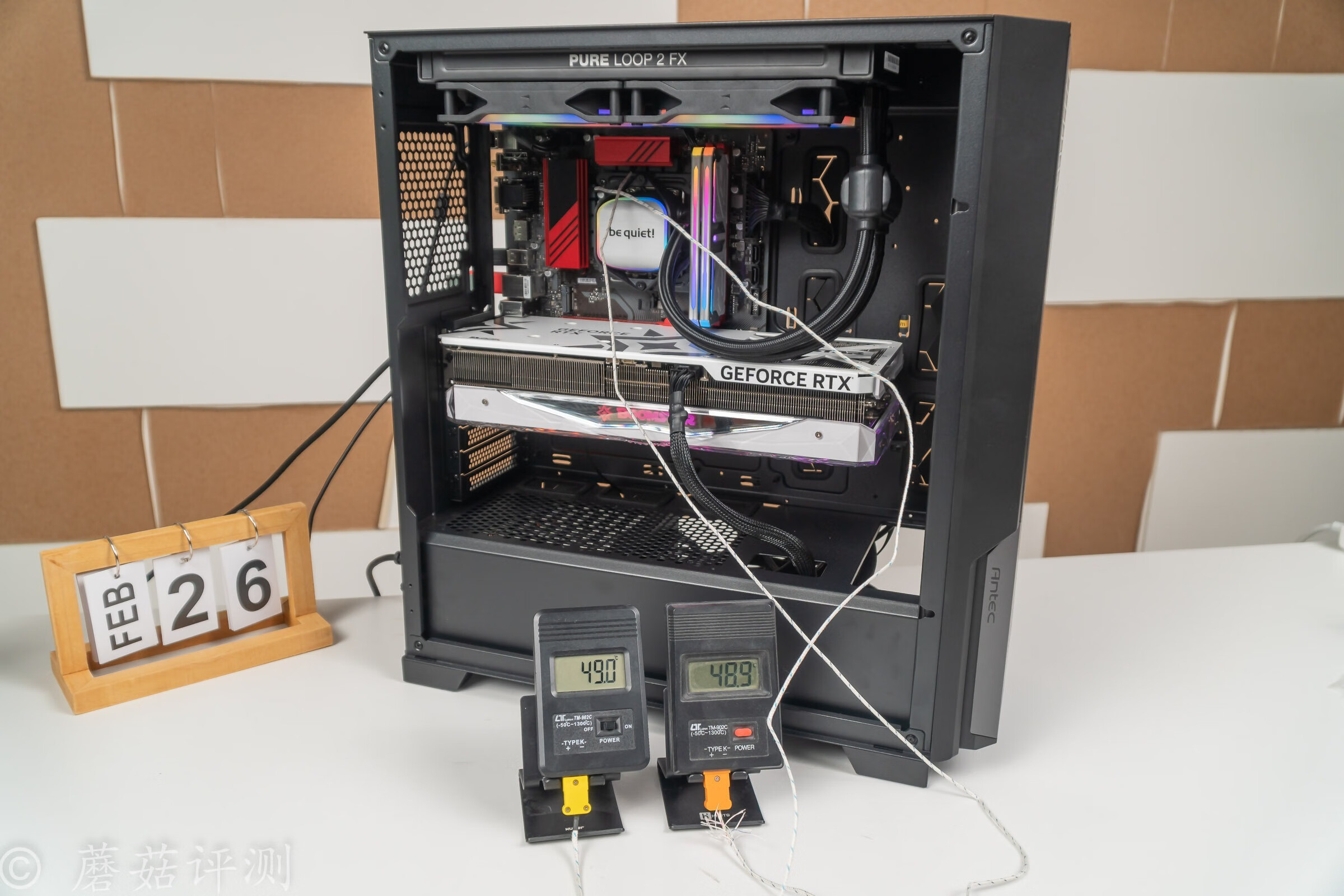

▼主板左側供電散熱件溫度在49℃左右，上側供電散熱件溫度在48.9℃，還不錯。

▼單烤FPU持續10分鐘，主板的左側供電散熱件溫度50.6℃，上側供電散熱件溫度50.4℃，穩定了，不繼續上漲。

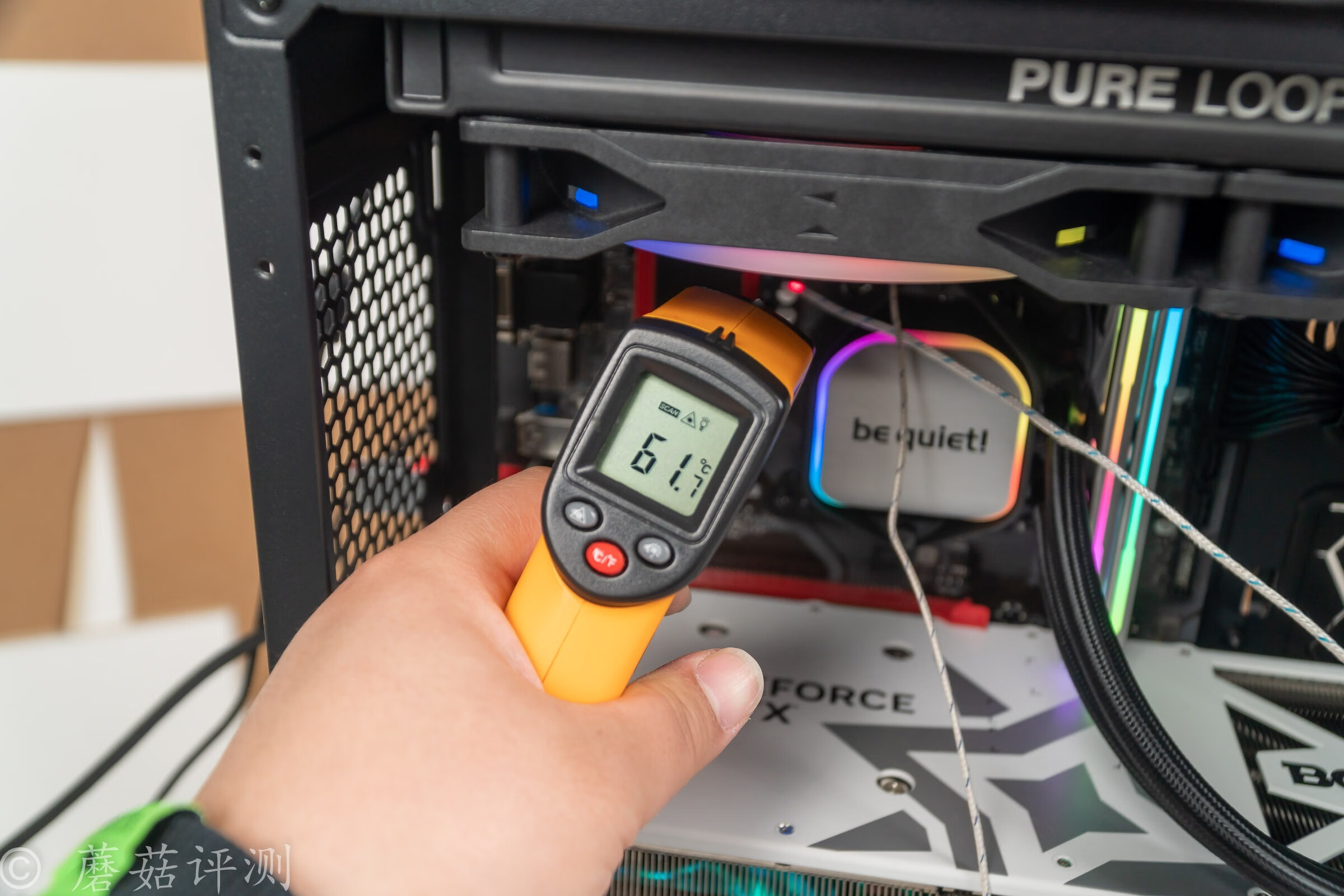

▼用溫槍找一找供電電路部分的最高溫度，大約在61.7℃，整體表現不錯。畢竟是一塊定位入門級的B760M主板，應付13600K這種處理器，可以讓處理器發揮全部性能，已經非常優秀了。對了，記得在主板里面解開所有的功耗限制，要不然會鎖功耗哦。

七、總結

技嘉這塊B760M魔鷹WIFI主板的整體表現還是非常不錯的，整體的售價不高，但主板的整體使用體驗不錯。將應該保留的拓展性都保留了，并維持了一個不錯的用料和細節設計，讓這塊主板的綜合使用體驗，可以維持在一個非常不錯的水平。

用料方面，供電部分采用6+2+1相供電設計，雖然是清一色的上下橋設計，但是Vcore供電部分6相，并且是1上2下，用料還不錯。應付13600K處理器的持續輸出沒啥問題。另外，主板的供電部分覆蓋了兩塊體積不小的金屬散熱片，可以進一步保證主板供電部分的穩定運行。

另外在其他的細節方面，標配兩個PCIe 4.0 x 4的M2插槽，四個SATA3.0接口，兩個燈效插座，Type-C接口等等，都讓這塊主板在日常使用方面會更加的便利，拓展性表現會更加優秀。雖然這塊主板定位不高，但是基礎的使用體驗并不差，和那些一丐到底的主板型號完全不同。

對了，這塊主板支持DDR5內存，還支持技嘉標志性的DDR5內存低延遲、高帶寬技術，進BIOS打開這兩個選項之后，還能進一步提高DDR5內存的性能表現，優秀！

唯一讓蘑菇不太滿意的是，主板的寬度比常規的mATX規格主板略窄一點，選購機箱的時候要注意。

謝謝大家！
