使用筆記本電腦，擴展塢和移動硬盤是少不了的。擴展塢可以擴展各種接口出來，而移動硬盤可以彌補筆記本電腦容量的不足，然而桌子上一堆小零碎很是麻煩，容易看起來很凌亂的樣子。如果一款把移動硬盤盒擴展塢合二為一的產品，會不會更好用呢？家里人用的筆記本電腦只有一個Type-C接口，那么這次就嘗試下這一類的產品，看看效果如何。

使用的是這款?yuàn)W?？芆RICO九合一的產品，我們看封面有產品的外形圖，下方有PD 100W，HDMI 4K，USB 3.1A的字樣，大大的10Gbps分外醒目。

這款二合一硬盤盒擴展塢的外殼是金屬的，全鋁合金，并且外面呈現魚鰭式樣的設計，可以有更大的散熱面積，具有更好的散熱效果。

底部同樣是大片的金屬，可說全身是金屬鋁合金散熱，底部有四個小的橡膠墊。

在硬盤盒擴展塢的一側，可以清楚的看到魚鰭式樣的設計，這里的窄邊有一個TYPE-C接口和一個3.5mm音頻接口，可以接駁耳機和麥克風，喜歡直播的朋友這個很方便。

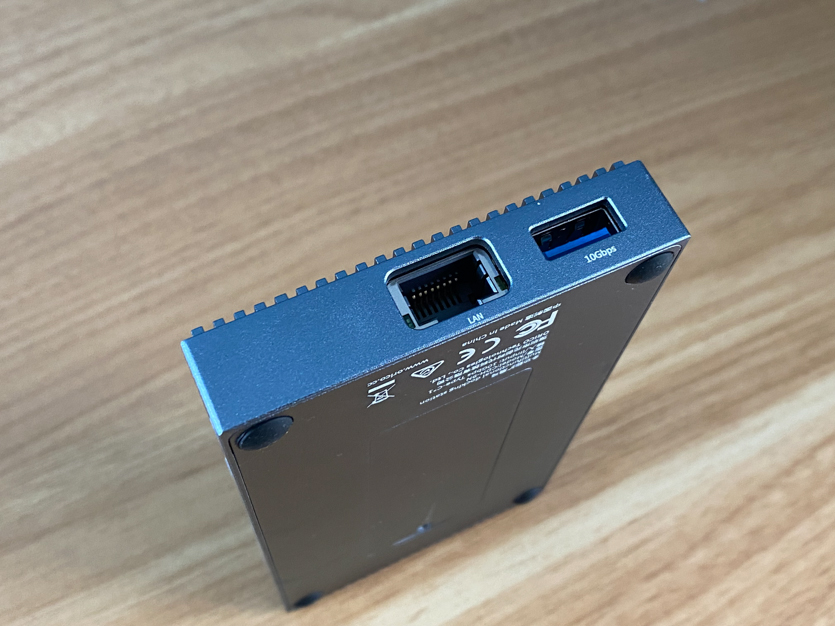

在另外的對稱的一側，則是由一個LAN有線千兆網絡接口，和一個USB 3.1接口，支持10Gbps的通訊速率?，F(xiàn)在筆記本電腦很多沒有有線網絡，有線網絡相對于無線網絡更加穩定，尤其是在玩游戲的時候更有優勢。

在正面，則是接口眾多，從左到右，有HDMI接口，PD接口，MicroSD卡+SD卡插槽，2個USB 3.1 接口。HMDI接口可以擴展外接顯示器輸出，多屏增加生產力。PD接口可以提供額外的供電，避免供電不足，而且可以給筆記本電腦充電。MicroSD卡和SD卡插槽很是實用，無論是相機還是攝像頭、行車記錄儀的存儲，都可以在這里直接讀取了。USB更不用說了，是常用的接口，無論是存儲還是其他設備，例如鼠標鍵盤燈，都會需要。

這款硬盤盒擴展塢的配件有說明書、螺絲刀、2粒螺絲，TYPE-C連接線、散熱硅膠。配備的還是很齊全的，考慮的比較周全。

使用螺絲將底部的固定螺絲擰開，就可以看見里面的硬盤倉了，這里是支持M.2 NVMe SSD硬盤，最大2TB容量，規格最大是2280的NVMe SSD硬盤。

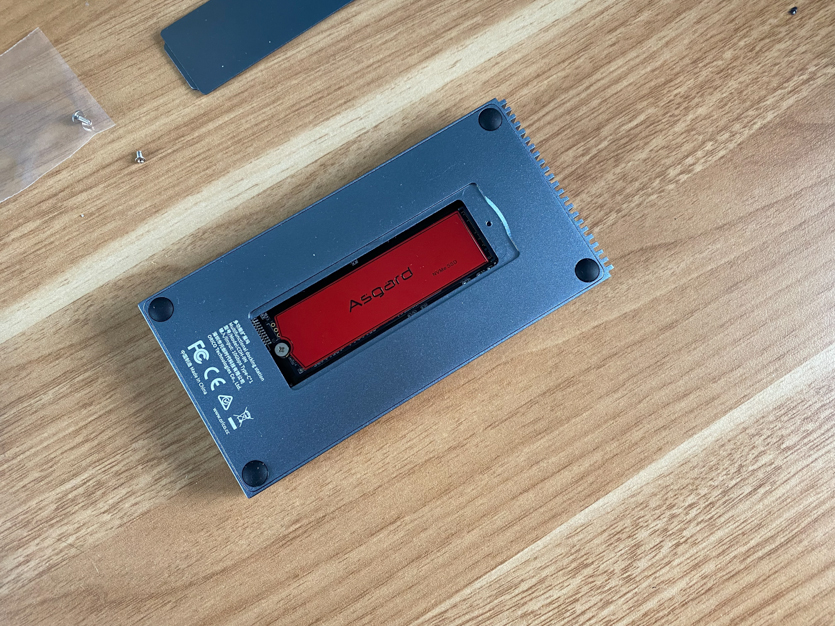

這款硬盤倉最大支持2280 NVMe SSD硬盤，我使用了一個阿斯集特的AN3+ NVMe SSD硬盤。

貼上散熱硅膠，然后就蓋上蓋子了，全金屬散熱，應該還可以的。當然，這里是密閉空間，實測如果不放散熱硅膠墊的話，效果差不多。

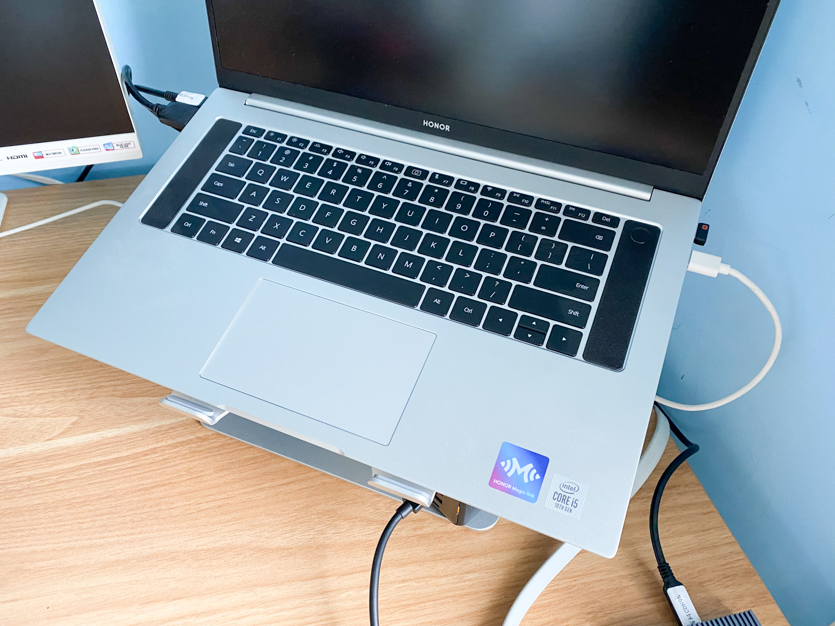

來看看使用的效果吧，這臺就是家里人在用的筆記本電腦，只有一個HDMI接口，要接2個顯示器就不行了。

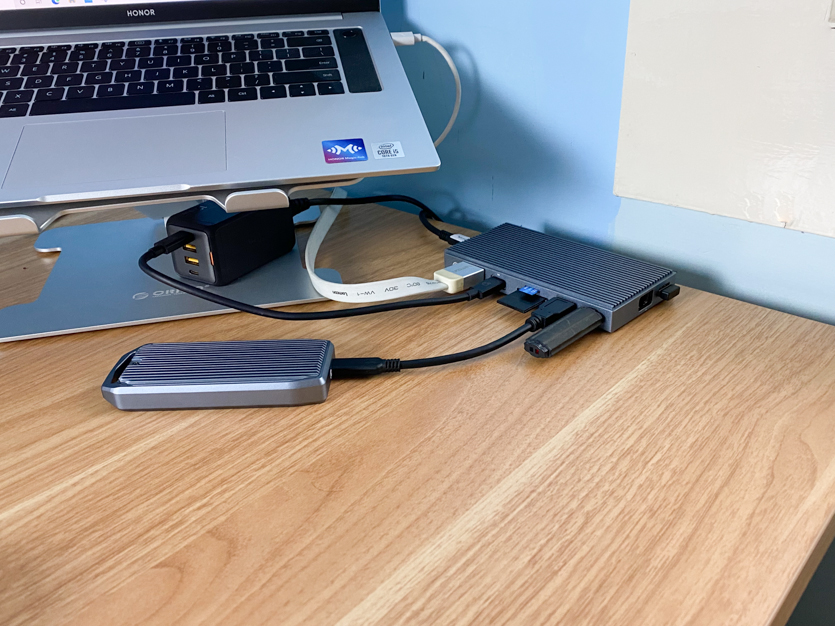

有了這款擴展塢，外接2個顯示器就成為了可能，首先利用HDMI接口連接了顯示器，然后是U盤，MicroSD卡和SD卡，然后將這顆移動硬盤擴展塢通過type-c線連接到筆記本電腦的TYPE-C接口。

提高生產力，是我們的追求，這款筆記本電腦只有一個HDMI接口，如果想要接2個顯示器的話，就要靠這個移動硬盤擴展塢上的HDMI接口了，啟動筆記本電腦試試，無需外部供電，直接的就帶動了顯示器。

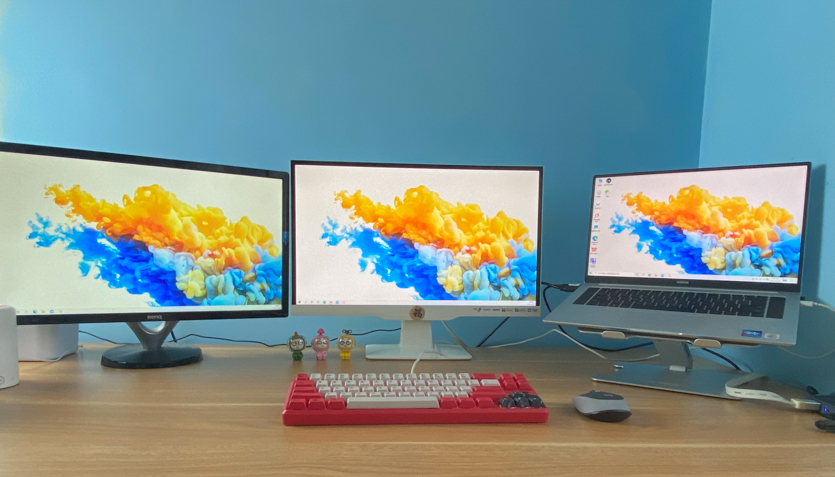

這其中左邊的顯示器是接到筆記本電腦上的，中間的顯示器是接到擴展塢的，我們看3屏完美顯示了。

當然，我也擔心供電問題，不過這個9合1的移動硬盤擴展塢，支持PD供電，這樣子就不用擔心供電不足了。將HDMI接口邊上的PD接口接上PD充電器，使用的是aohi的120W充電器。這樣接好后，不但供電不用擔心，還可以給筆記本電腦充電。

首先我關心的是移動存儲的速度問題，通過一個USB接口接上一個SSD移動硬盤，看看這款擴展塢的外置純粹速度怎么樣，是不是能符合10Gbps的標準。

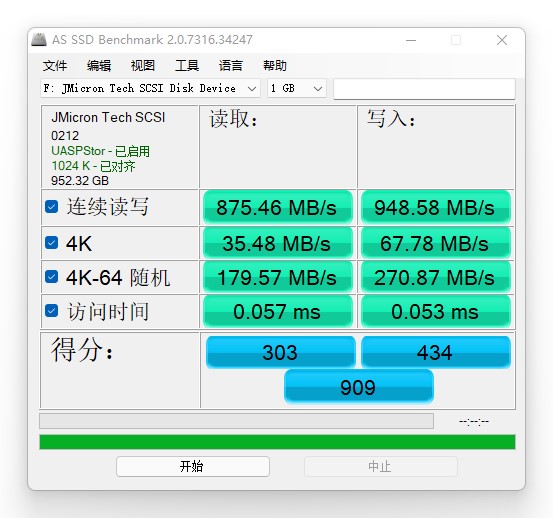

上圖是奧?？芆RICO這款移動硬盤擴展塢內置的NVMe SSD硬盤的測試數據，滿足10Gbps的標稱速度。

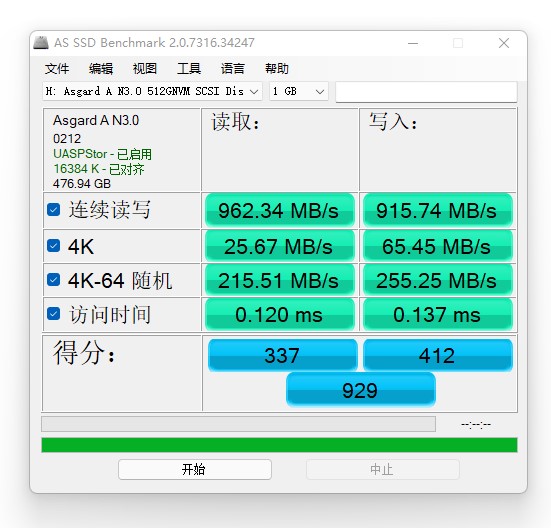

這是NVMe SSD 移動硬盤的數據，顯示連續讀寫速度同樣滿足了10Gbps的標稱速度。而且我們看到，經過了擴展塢，并沒有掉速度。

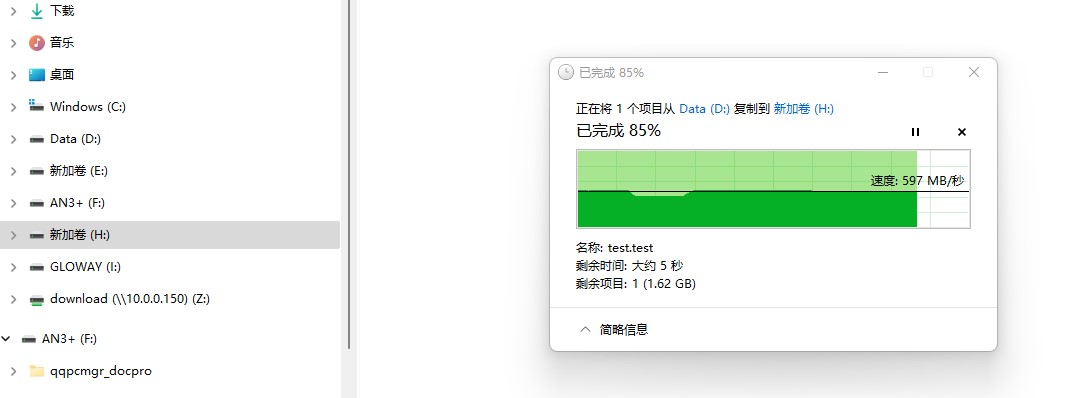

從筆記本電腦復制大文件到SSD移動硬盤，速度將近600MB/秒。

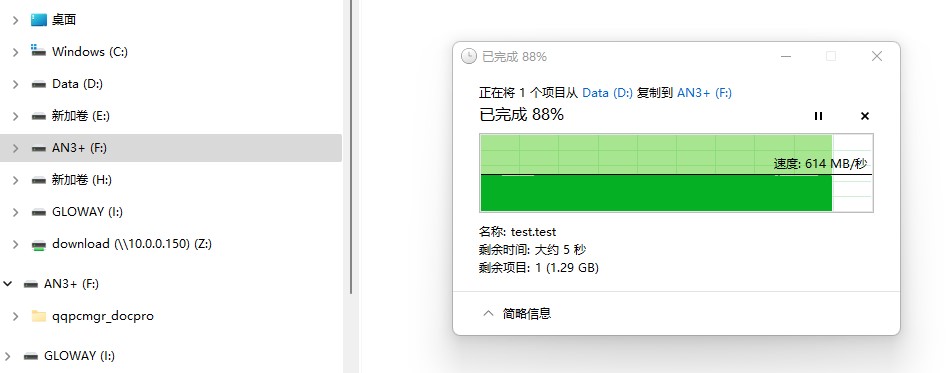

從筆記本電腦復制文件到移動到擴展塢內置的NMVe SSD硬盤，速度略高于600MB/秒。同復制到移動硬盤的速度差不多，這個速度是10Gbps接口通訊速率的基本水平。

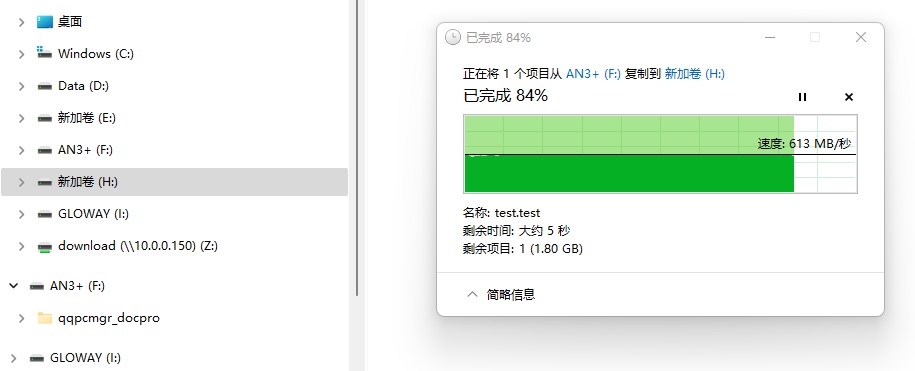

從擴展塢內置的NVMe SSD硬盤復制文件到外接的SSD移動硬盤，速度同樣是略高于600MB/s，啊這個速度還是很快的嘛。

上圖可以看見文件瀏覽器的畫面，左側的是各個盤符，除了移動硬盤的H和擴展塢內置的F外，還有U盤的G，這個U盤的寫入就是慢多了，16M/秒，正常的U盤速度。

經過實際的測試體驗，對于奧?？芆RICI這款移動硬盤擴展塢有了感覺和實際的體驗了。它對于筆記本電腦，特別是便攜筆記本電腦的用戶來說，的確是一個便攜、方便、有用、多功能的使用功能利器。從外形看，它體積不大，同一個移動硬盤差不多。從功能上，它提供了多個接口合一，解決了筆記本電腦接口不足的問題，可以外接HDMI顯示器，提供了3個USB 3.1接口，實現10Gbps的通訊速度，還提供了MicroSD卡和SD卡插槽，存儲卡讀取很容易實現。同時還有PD供電接口，可以給擴展塢和筆記本電腦供電。而且，它還集成了移動硬盤的功能， 自身可以內置高達2TB容量的NVMe SSD硬盤，幫助解決筆記本電腦存儲容量不足的問題。一只在手，什么都有，奧?？芆RICO這款移動硬盤擴展塢二合一的產品，的確非常適合筆記本電腦的使用者使用。
