一、前言

朋友前兩天買了一臺輕薄本，平時攜帶非常的方便，又輕又薄，放包里很舒服。但是輕薄本有幾個比較讓人不爽的地方，第一就是沒有網線接口，第二就是存儲空間比較有限，內部拓展也不方便，第三就是USB接口比較少，沒插幾個設備就滿了。

而且，朋友因?yàn)楣ぷ餍再|(zhì)的問題，平時出差就是為了調試、優化設備，有些接口是必須的。例如RJ45網線接口，要和設備通訊，必須插網線；USB接口要多一些，有些設備是通過USB接口通訊的，偶爾還需要插一插加密狗，再加上U盤之類的，2、3個USB接口根本不夠用；還有就是SD讀卡器，有些控制器讀程序，是插卡的。另外，朋友出差需要帶好多文件、程序之類的，容量都不小，大容量的移動存儲設備也需要一個。

如果每解決一個需求，都購買一個USB拓展設備的話，朋友包里肯定會塞滿各種配件，這個時候奧?？频膸в脖P盒存儲拓展塢CDH-9N，或許可以完美解決這個問題。

二、奧?？芓ype-C帶硬盤盒擴展塢CDH-9N 開箱

▼奧?？频男“b質感還是挺不錯的，內部是塑料殼。

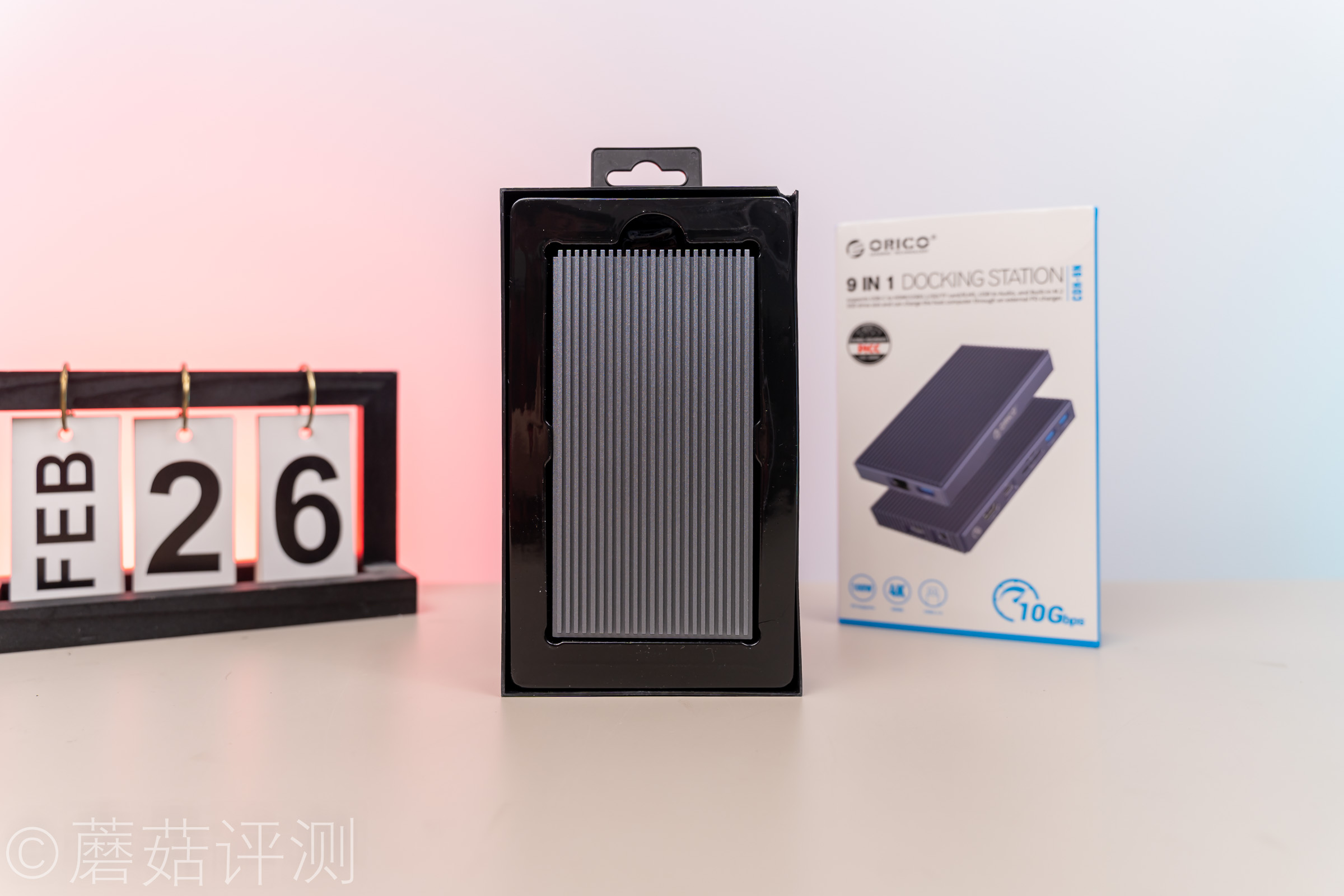

▼包裝盒的設計風格還是熟悉的味道，中間是產品的彩印，上面是品牌LOGO和產品名稱，下面是一些產品的特性，例如10Gbps、100W PD和4K HDMI之類的。

▼包裝背面詳細介紹了各個接口的參數，還有一些兼容性介紹。

▼包裝的側面還有一些其他接口的介紹，音頻接口、SD卡槽、RJ45的Lan口。

▼打開紙盒，里面靜靜的躺著主體，外面是軟塑料殼保護。

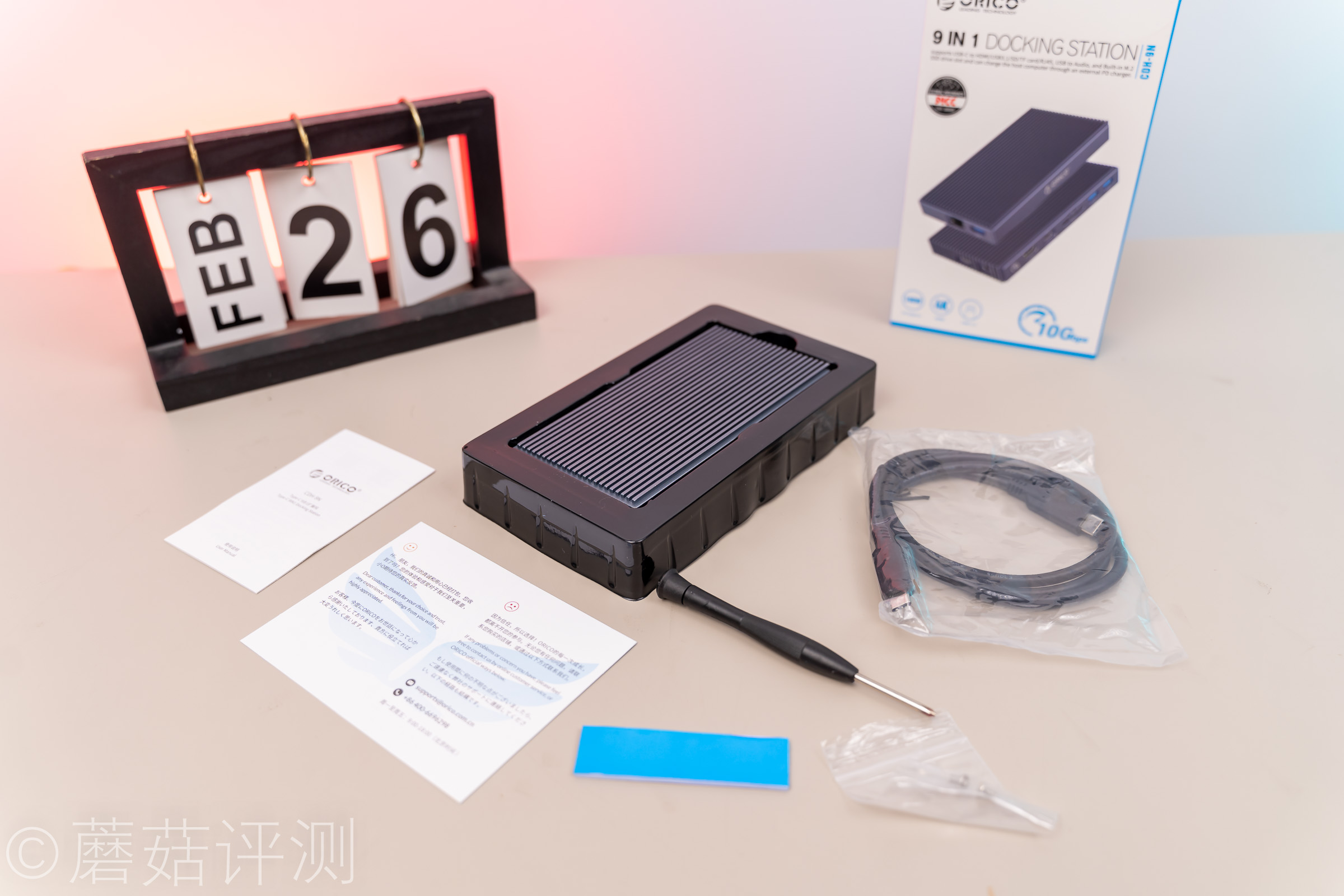

▼紙盒內的配件除了主體之外，還有說明書、一根CC線、一把螺絲刀和一個導熱墊。

三、奧?？芓ype-C帶硬盤盒擴展塢CDH-9N 外觀

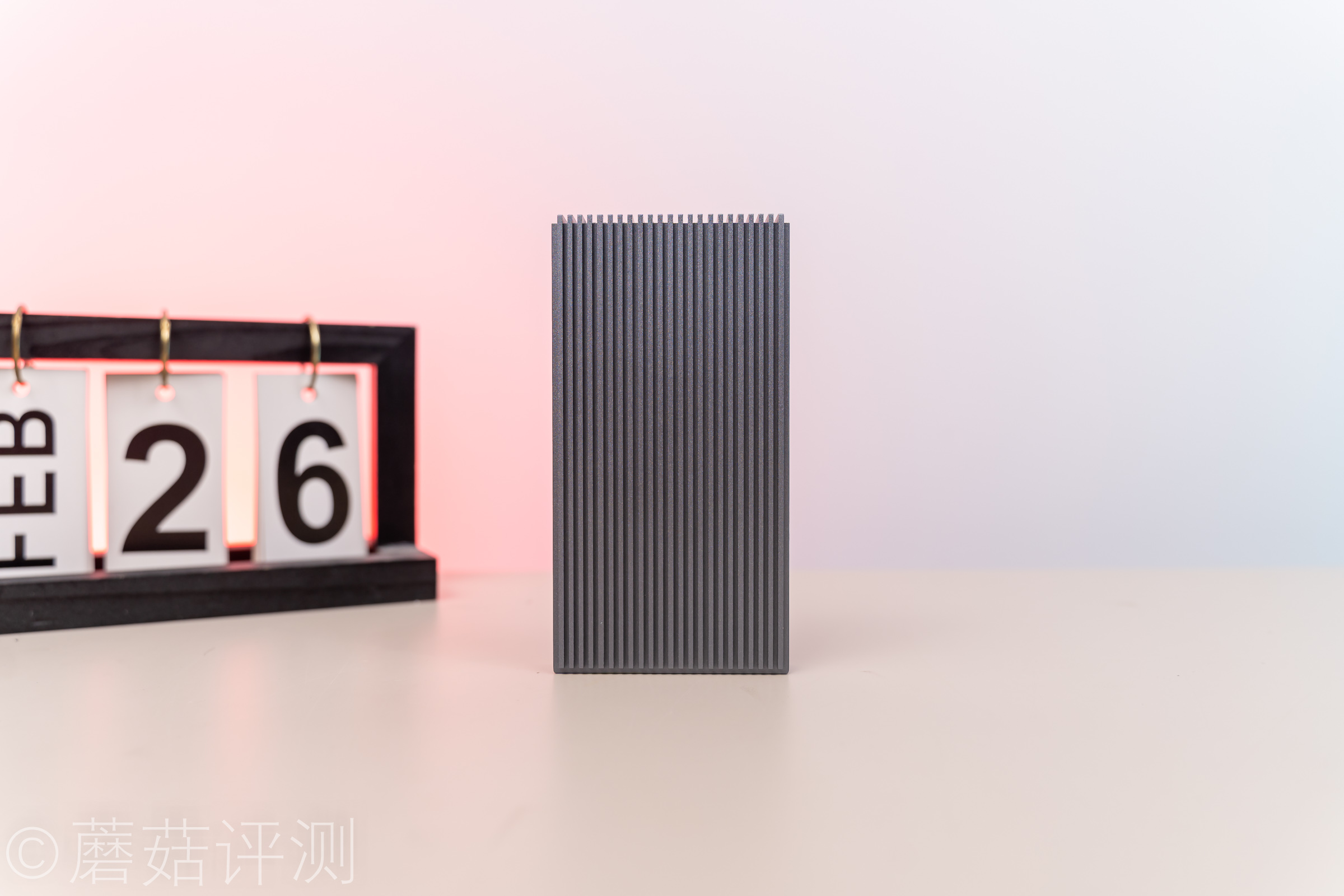

▼帶硬盤盒拓展塢的外觀還是非常漂亮的，全金屬外殼，正面有長條形的散熱格柵，完全占據了正面。

▼硬盤盒的側面有奧睿科的LOGO，看著不錯。

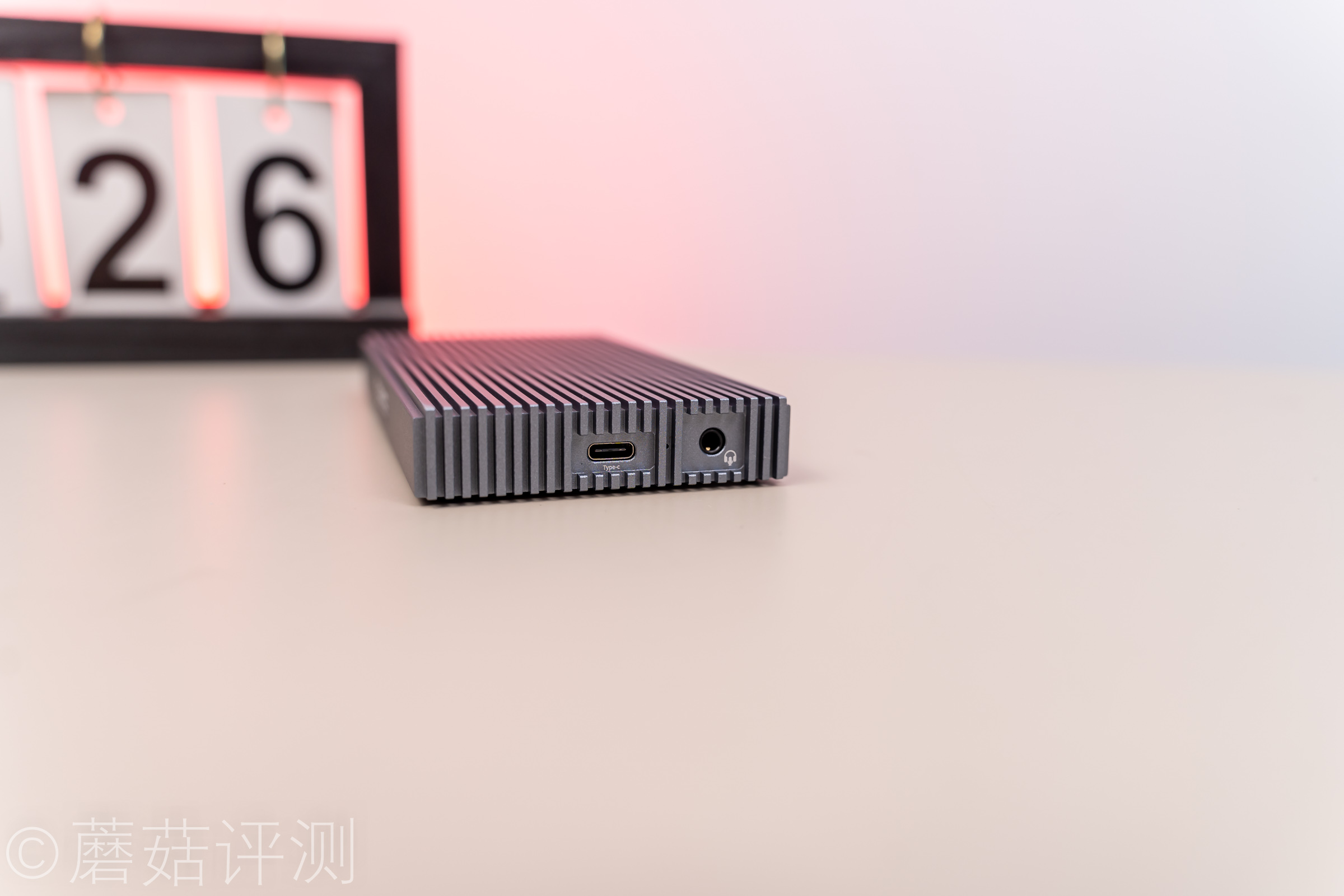

▼頂側有兩個接口，左側是Type-C接口，右側是音頻接口，四針麥克風耳機二合一的。另外在兩個接口中間，還有一個小小的指示燈。

▼尾部有兩個接口，一個RJ45網線接口，帶寬千兆，旁邊是一個USB3.1接口，帶寬10Gbps。

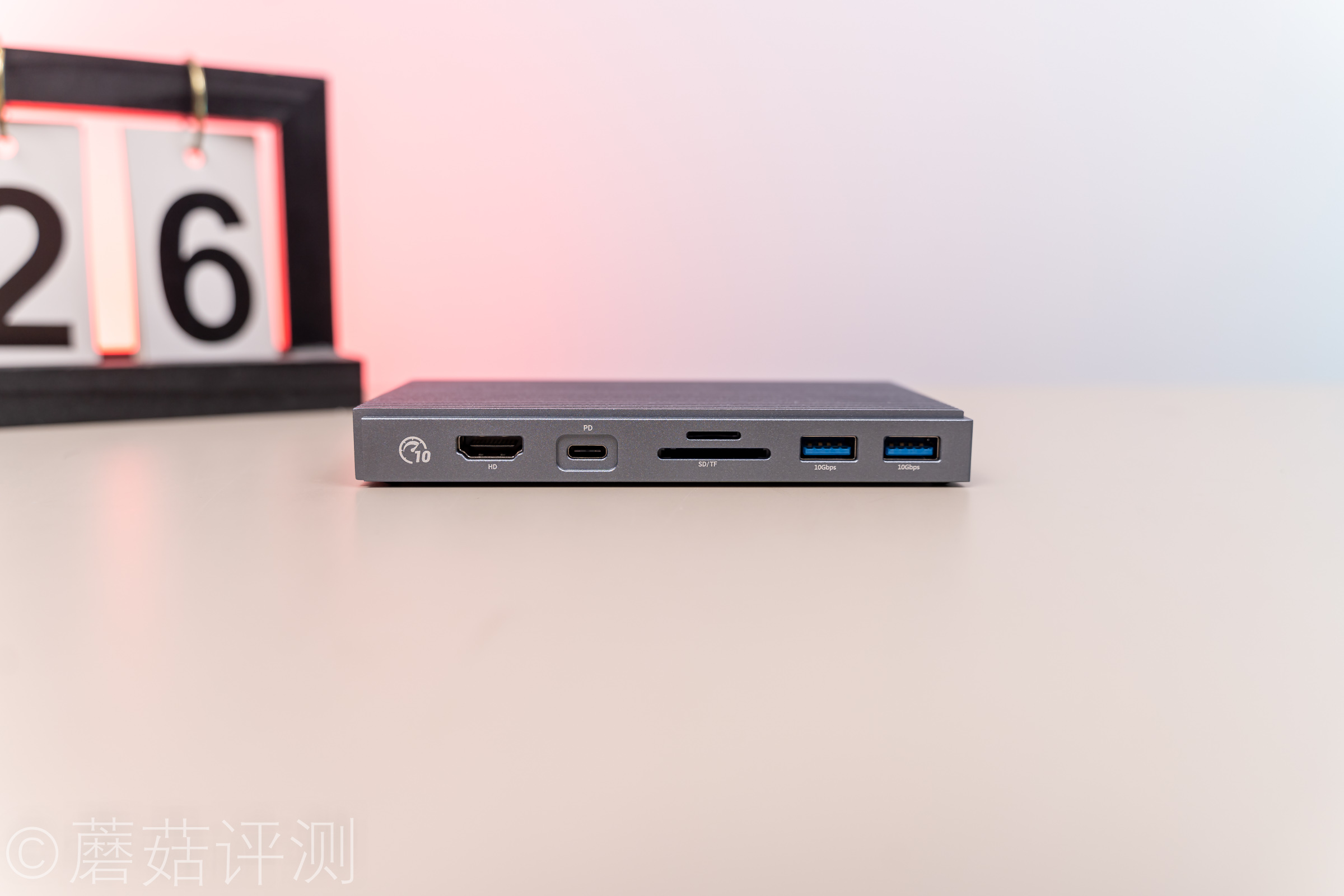

▼側邊的接口非常豐富，從左到右依次是HDMI接口、PD充電接口、SD讀卡器和TF卡讀卡器、USB3.1接口兩個，接口非常豐富。

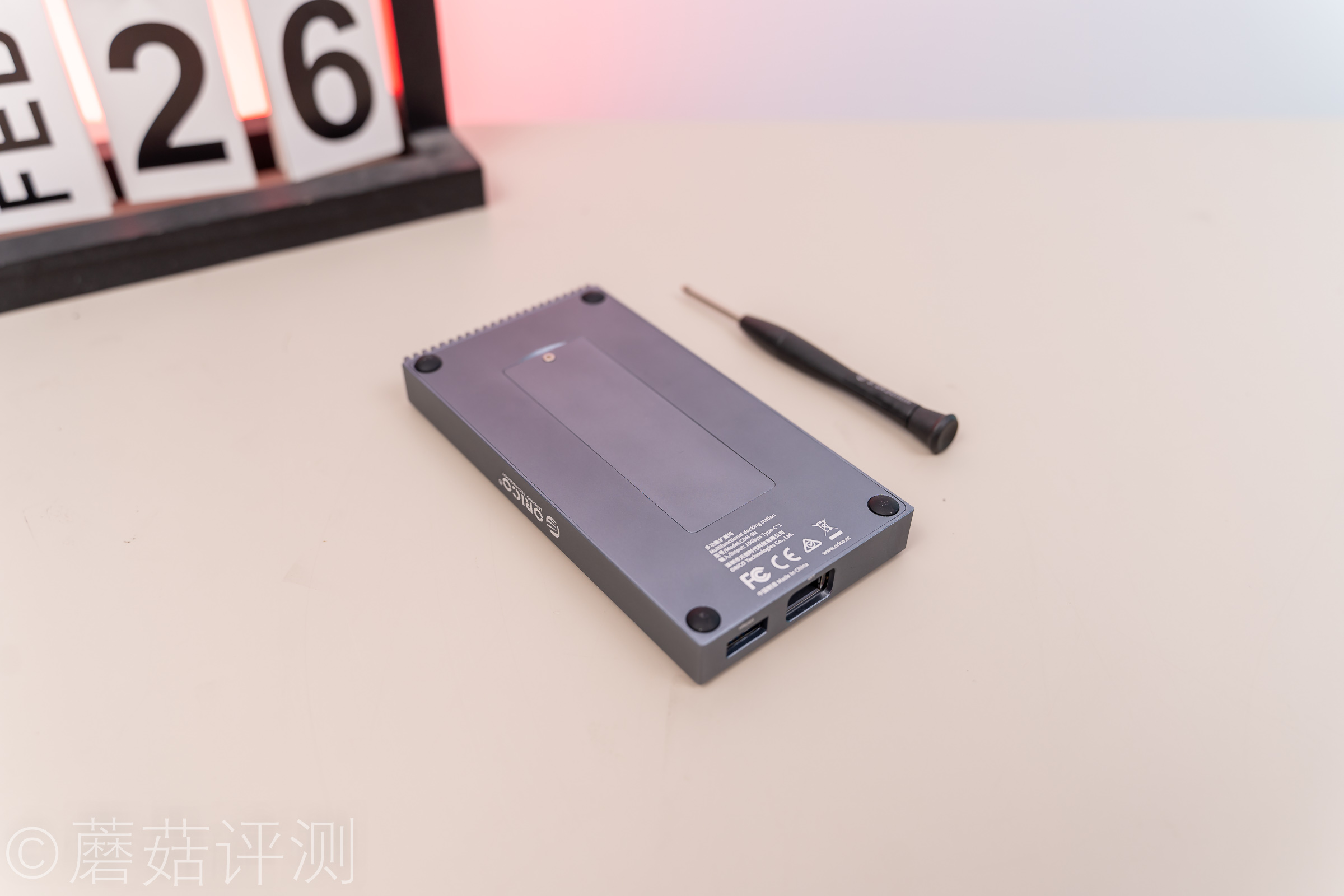

▼硬盤盒拓展塢的背面就比較普通了，四角有四個防滑減震墊，中間是硬盤盒的金屬蓋板。

四、奧?？芓ype-C帶硬盤盒擴展塢CDH-9N 拆解

▼硬盤盒拓展塢的內部接口很有意思，蘑菇拆開給大家看看。

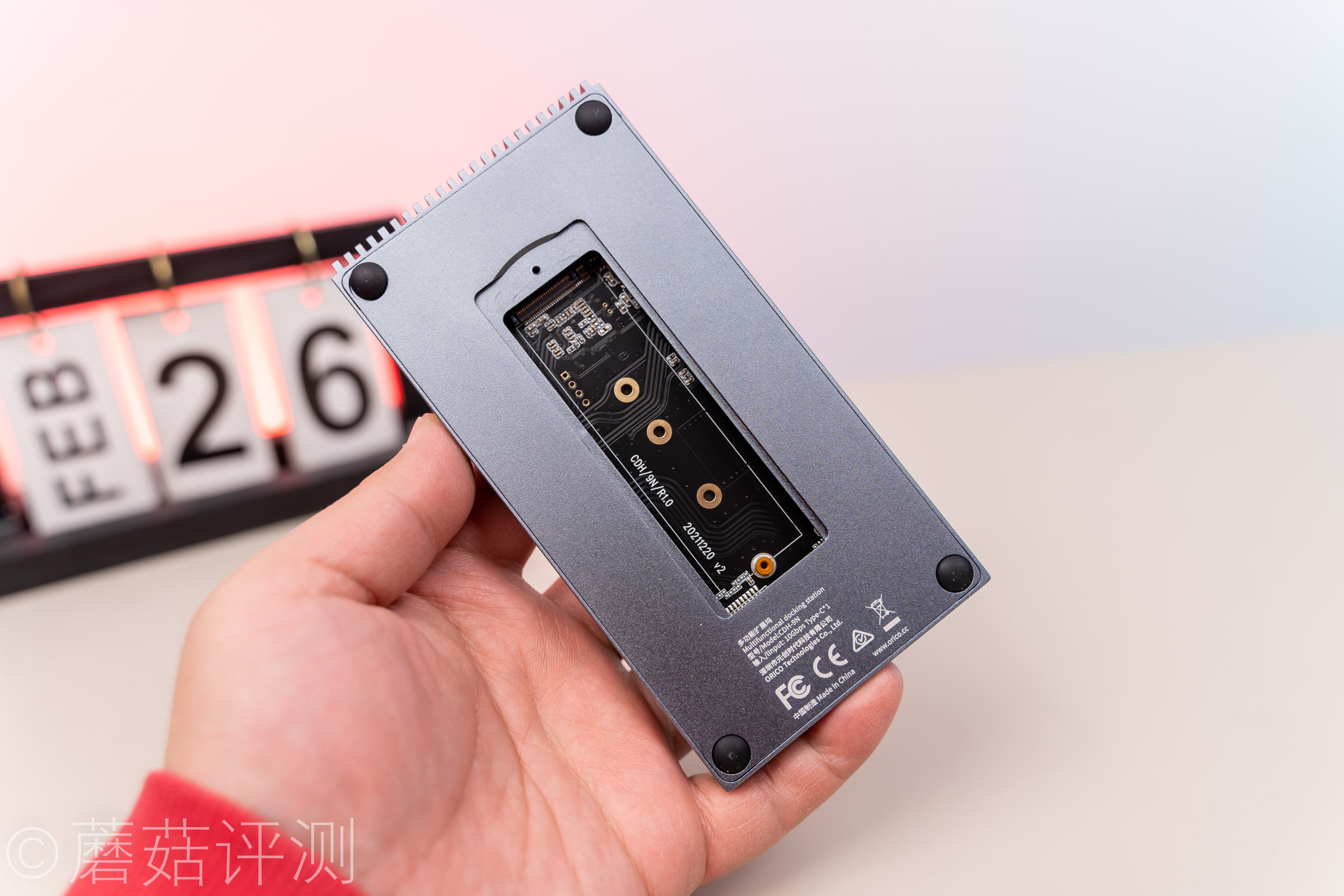

▼取下硬盤盒金屬蓋板，內部露出了一個M2接口，NVMe協議，最大支持1180規格。

▼四個防滑腳墊下面有四個固定螺絲，擰掉就可以取下金屬蓋板，露出內部的PCB了。

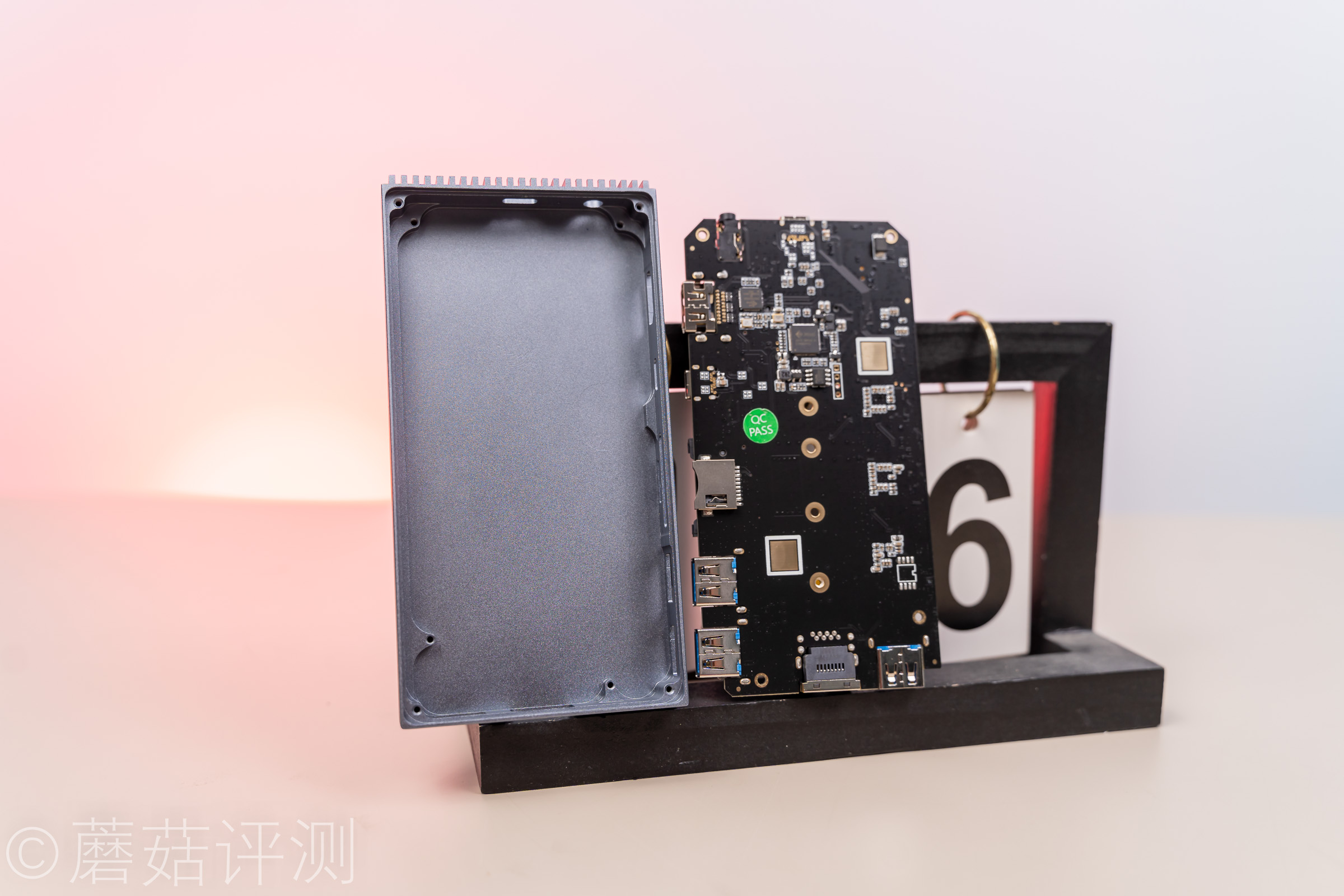

▼黑色PCB也是四顆螺絲固定的，取下之后PCB就可以取出了。奧?？七@個硬盤盒做工還是挺不錯的，全金屬材質，貌似是CNC的，做工挺不錯。

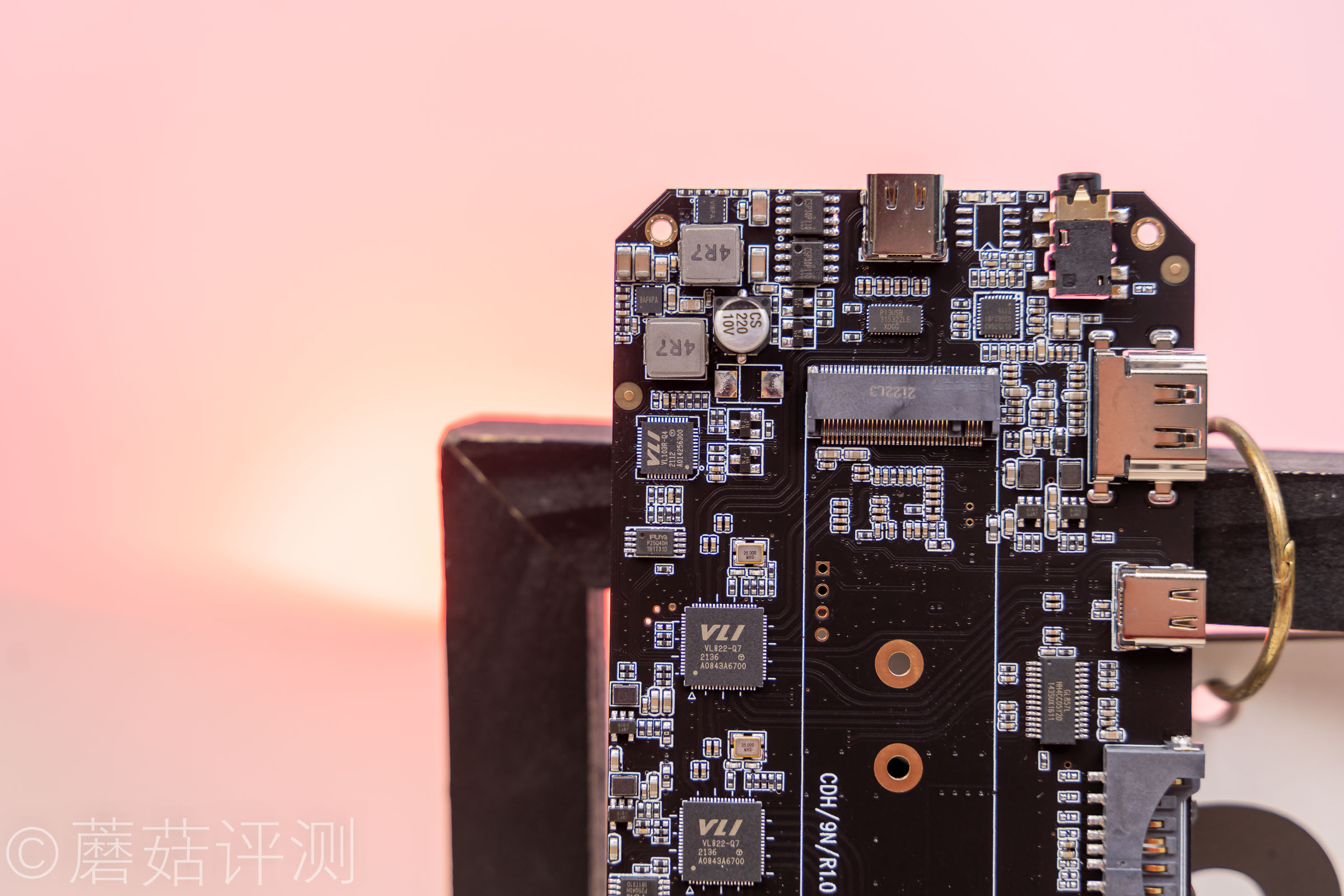

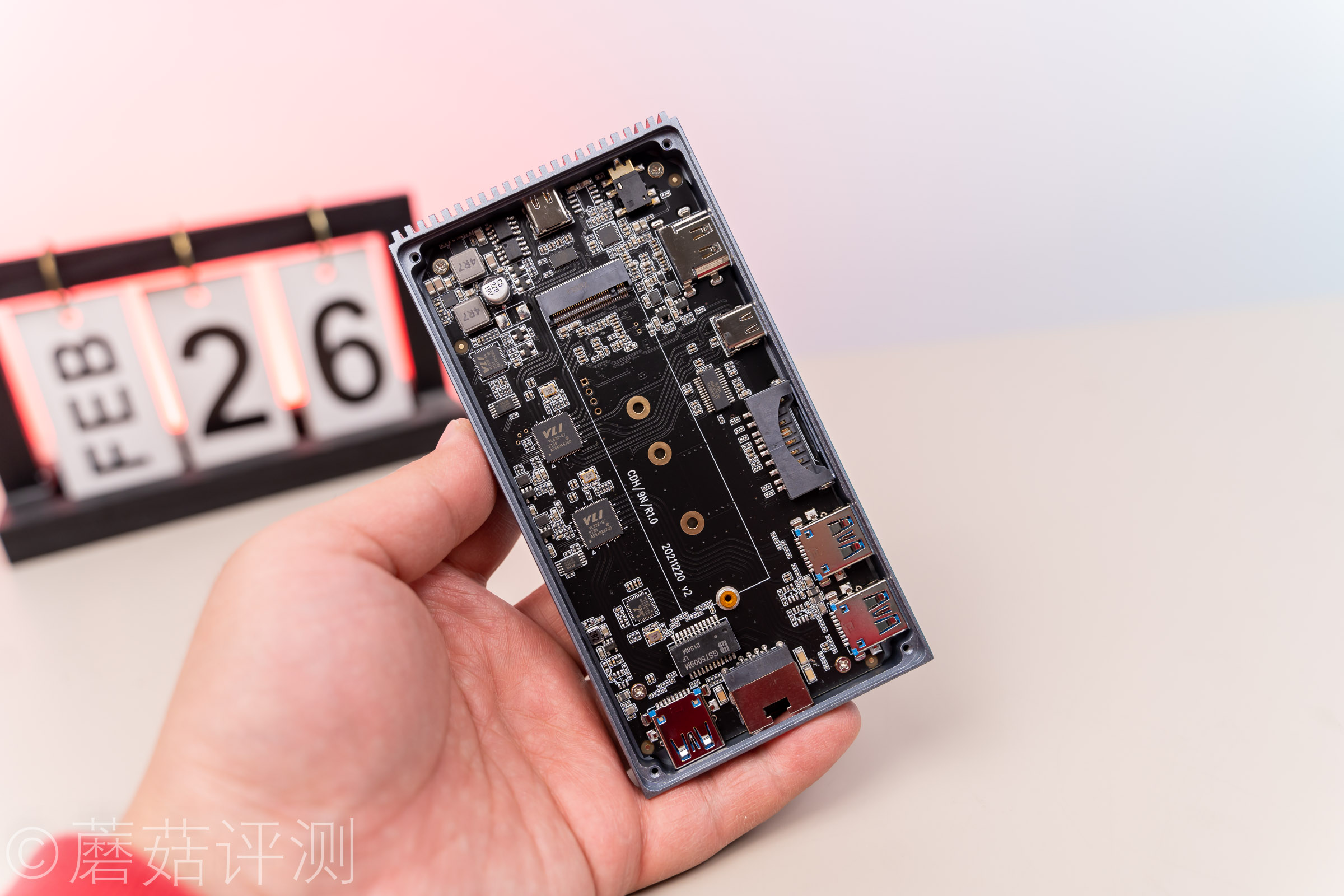

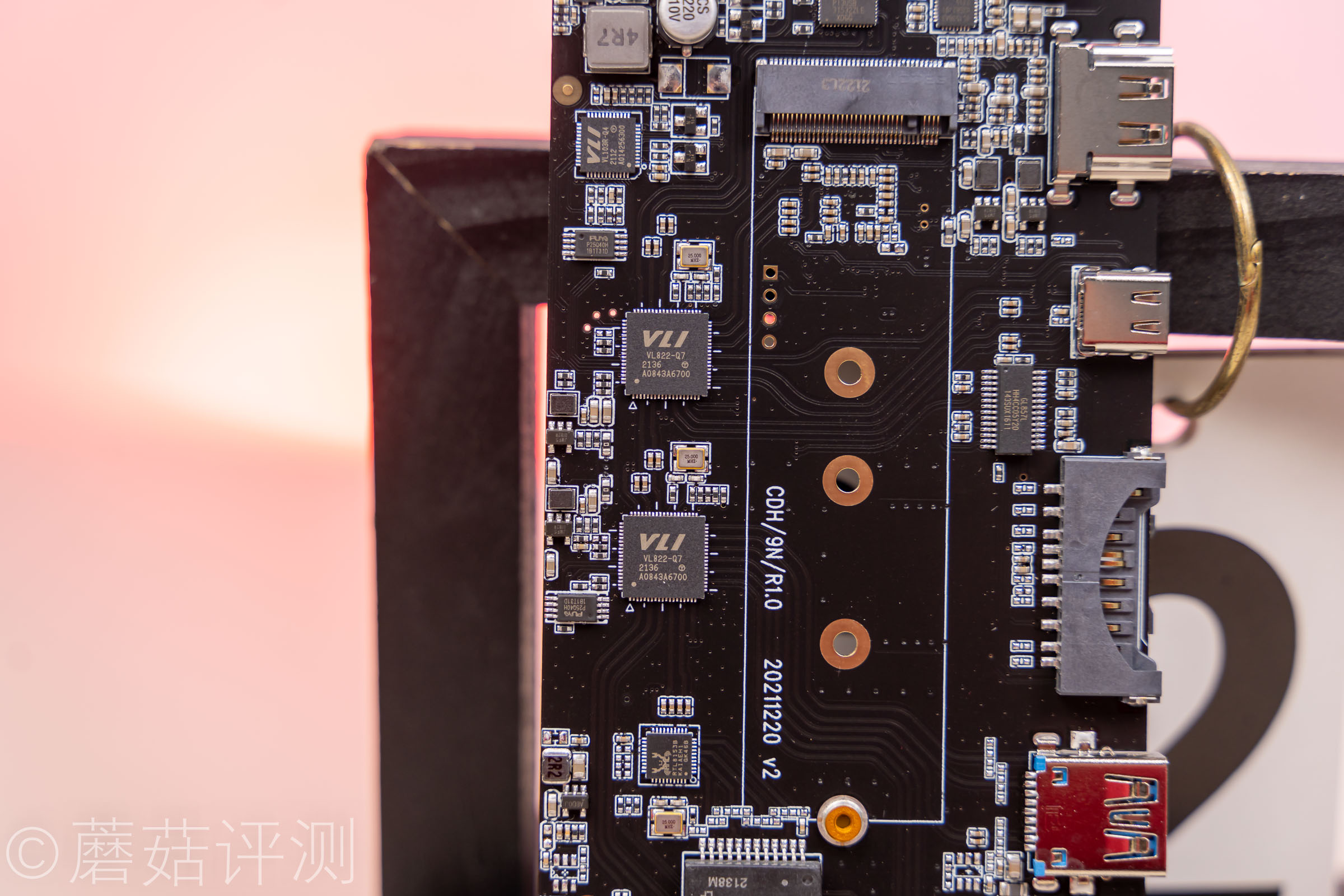

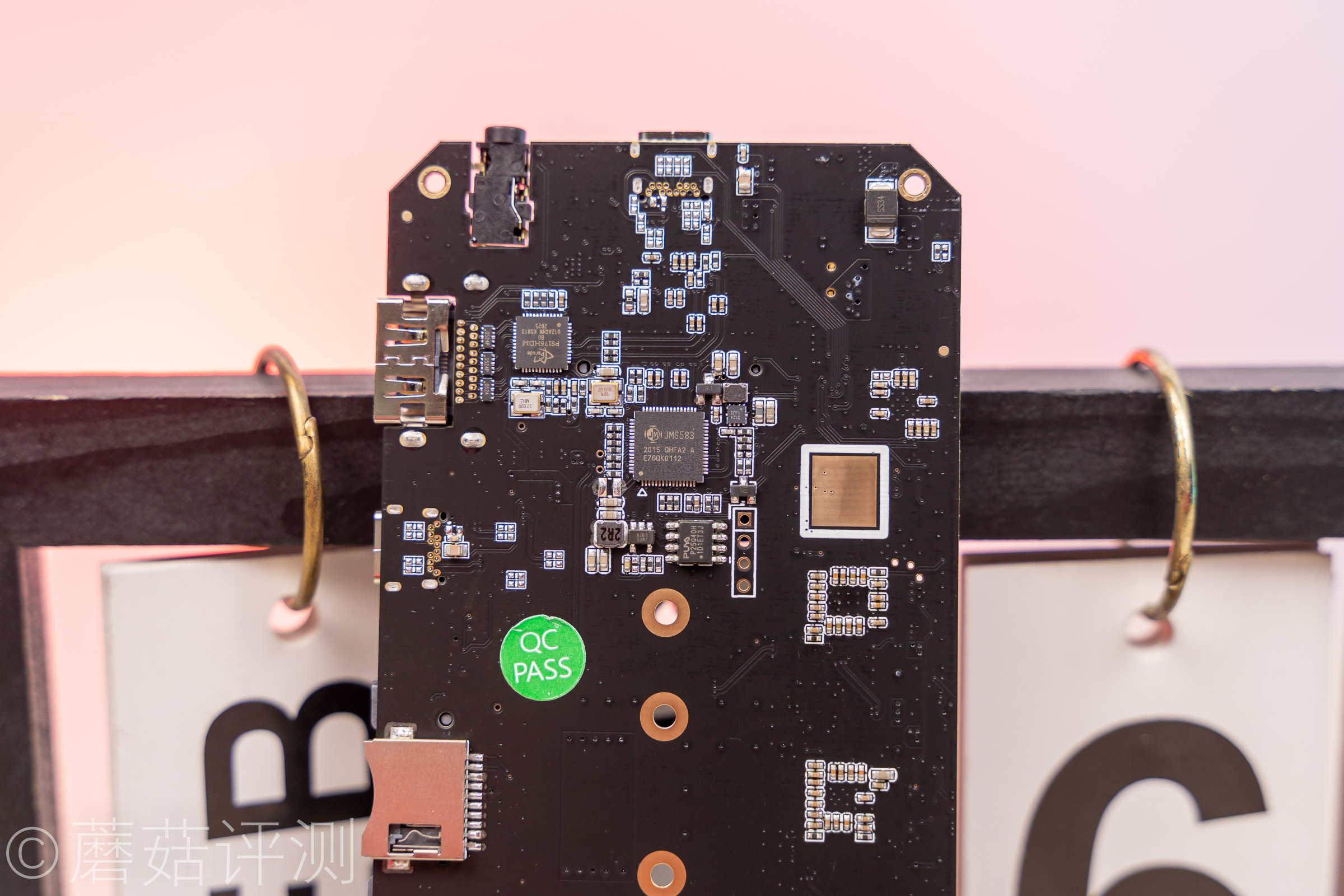

▼PCB中間有一顆JMS583，NVMe轉USB3.1 Gen2主控芯片，給中間的硬盤盒提供支持。

▼右下角有一顆PS176HDMI視頻轉換芯片，將視頻輸出從DP轉換成HDMI。使用這顆芯片主要是因?yàn)槭跈?quán)問題，Type-C接口原生支持DP，想要用HDMI接口只能這樣轉換。

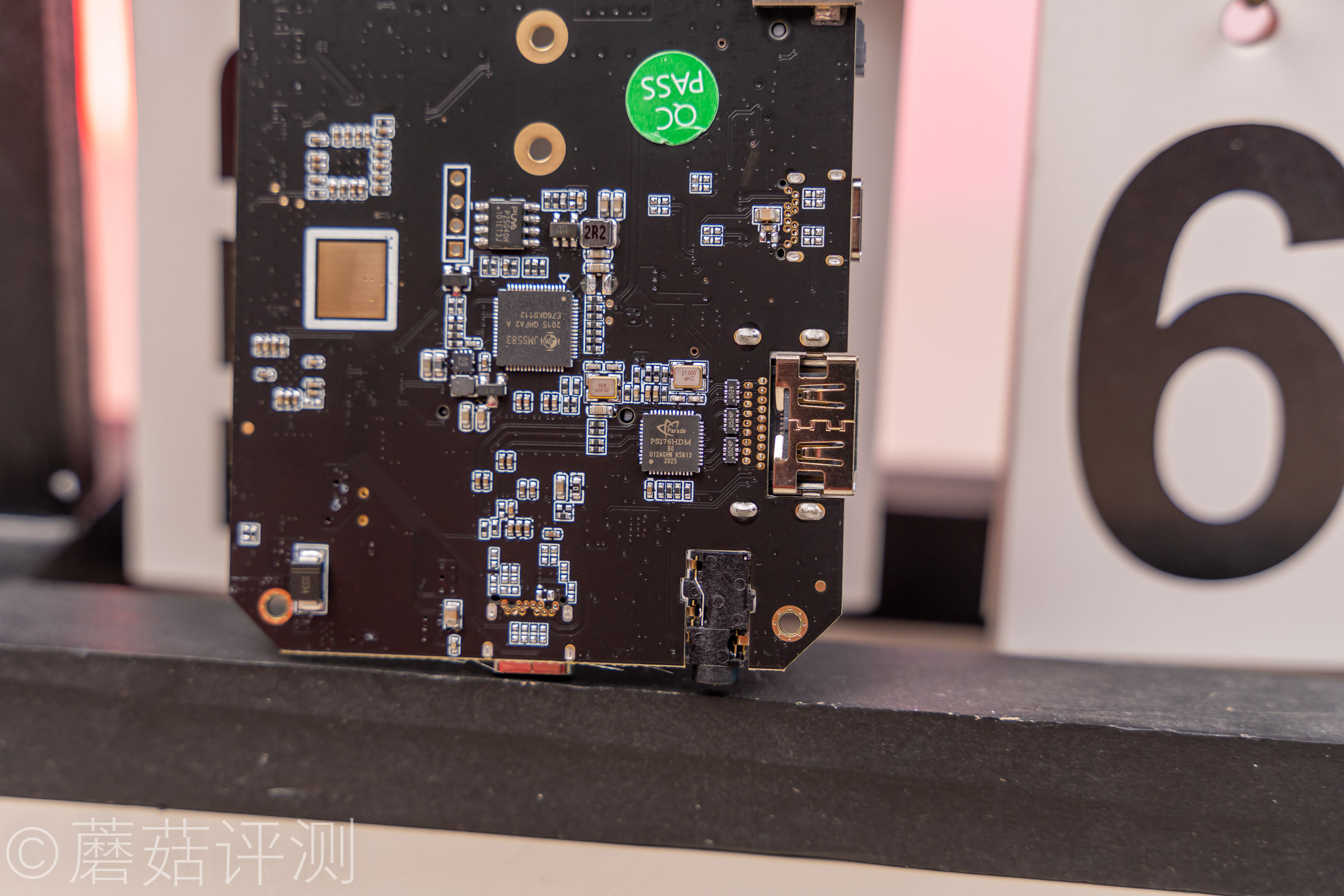

▼背面正中間，可以看到一顆芯片，絲印P13USB，這應該是一顆Type-C的主控芯片，用于通訊。

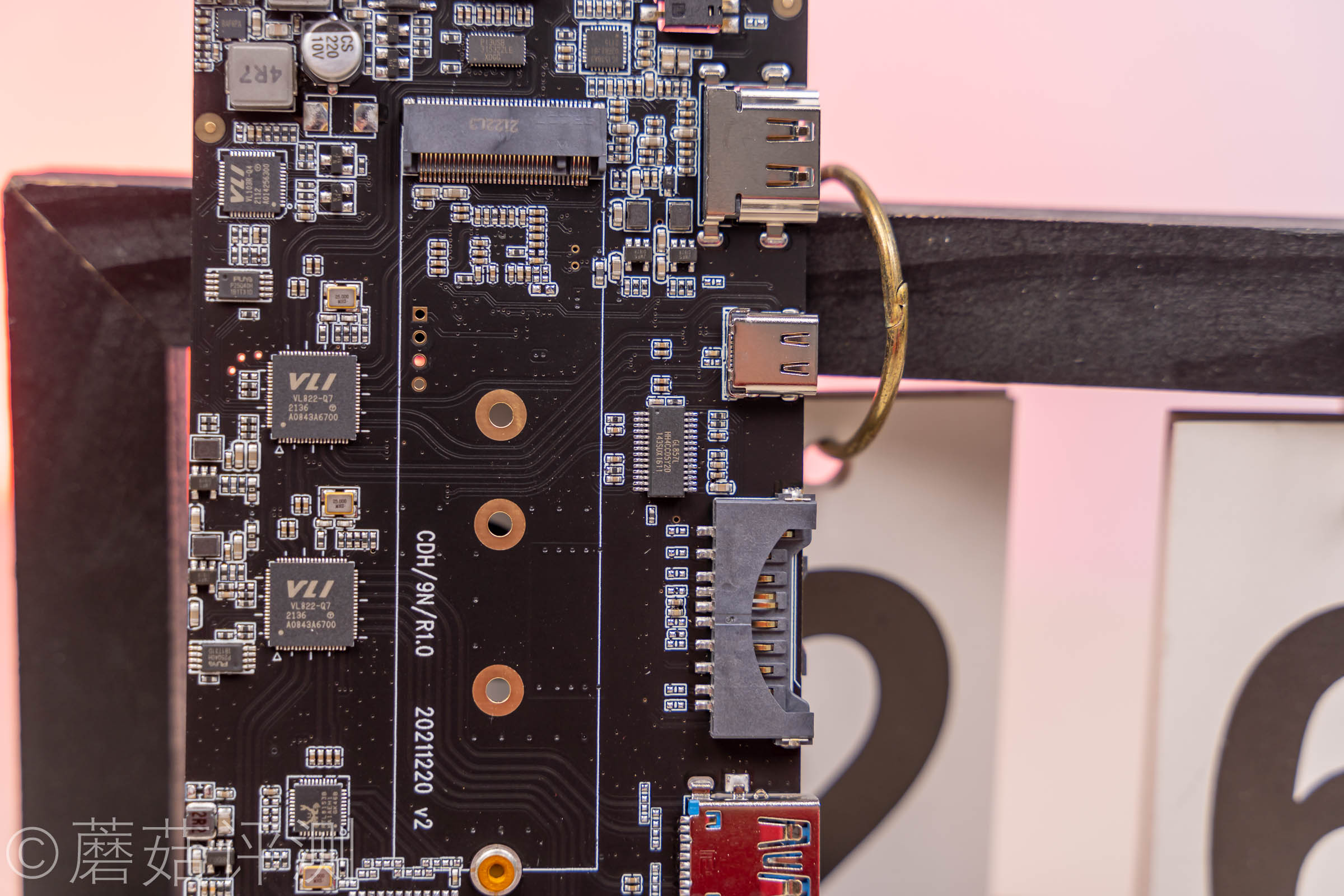

▼左側有一顆VL103R芯片，這顆芯片主要提供PD 100W充電支持，支持PD3.0和DP視頻信號輸出。

▼下面是兩顆VL822芯片，USB3.1 HUB芯片，1進4出，最大帶寬支持10Gbps。這個設備上有三個A口，一個C口，兩個讀卡器，因此這里使用了兩顆HUB芯片。

▼右側有一個芯片，絲印GL857L，主要給讀卡器提供支持。不過這貌似是個USB2.0的讀卡器HUB芯片。

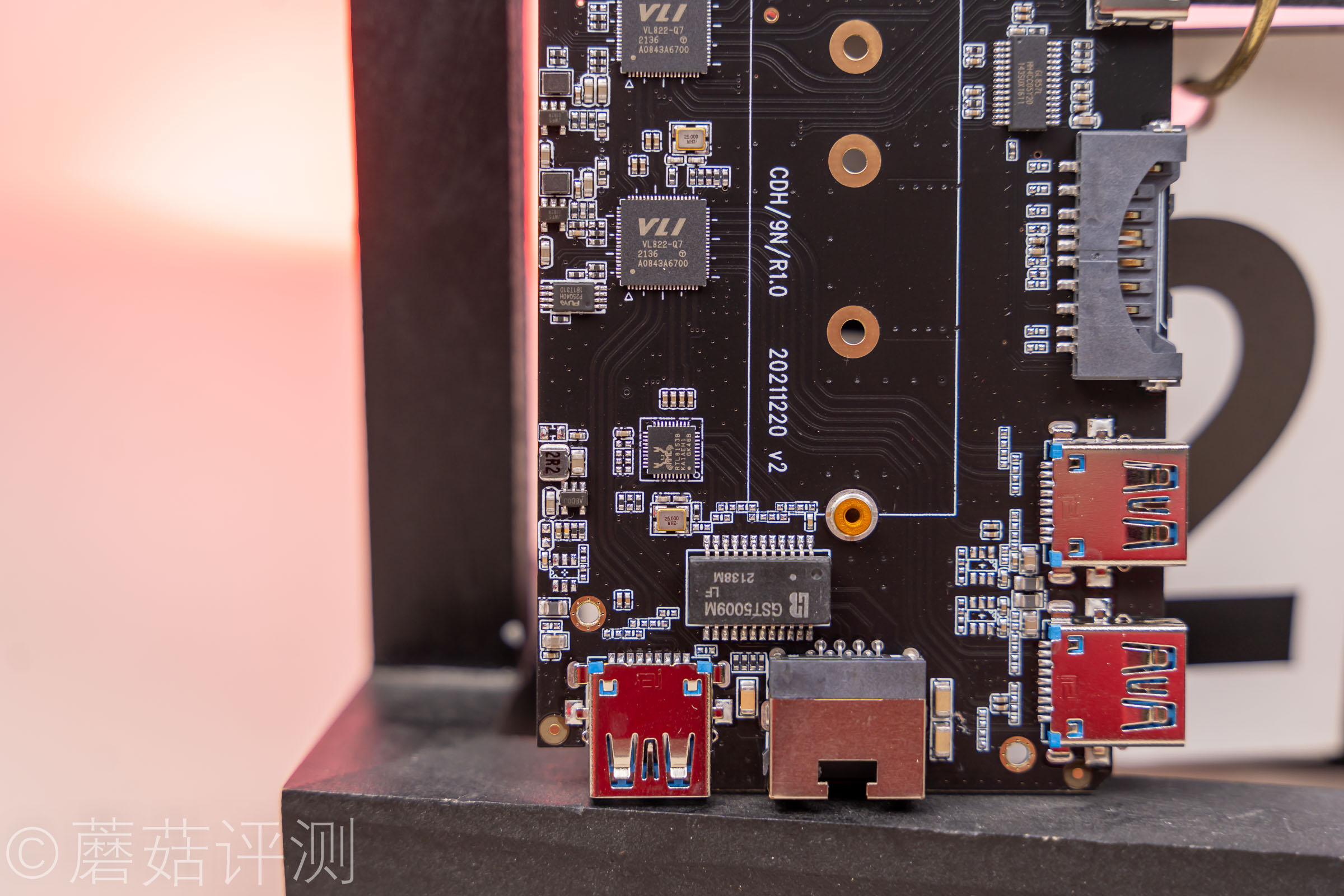

▼左下角是一顆小螃蟹的RTL8153B，千兆網口主控芯片。最下面那個最大的是個網絡變壓器，主要用于通訊和隔離。

五、奧?？芓ype-C帶硬盤盒擴展塢CDH-9N 測試

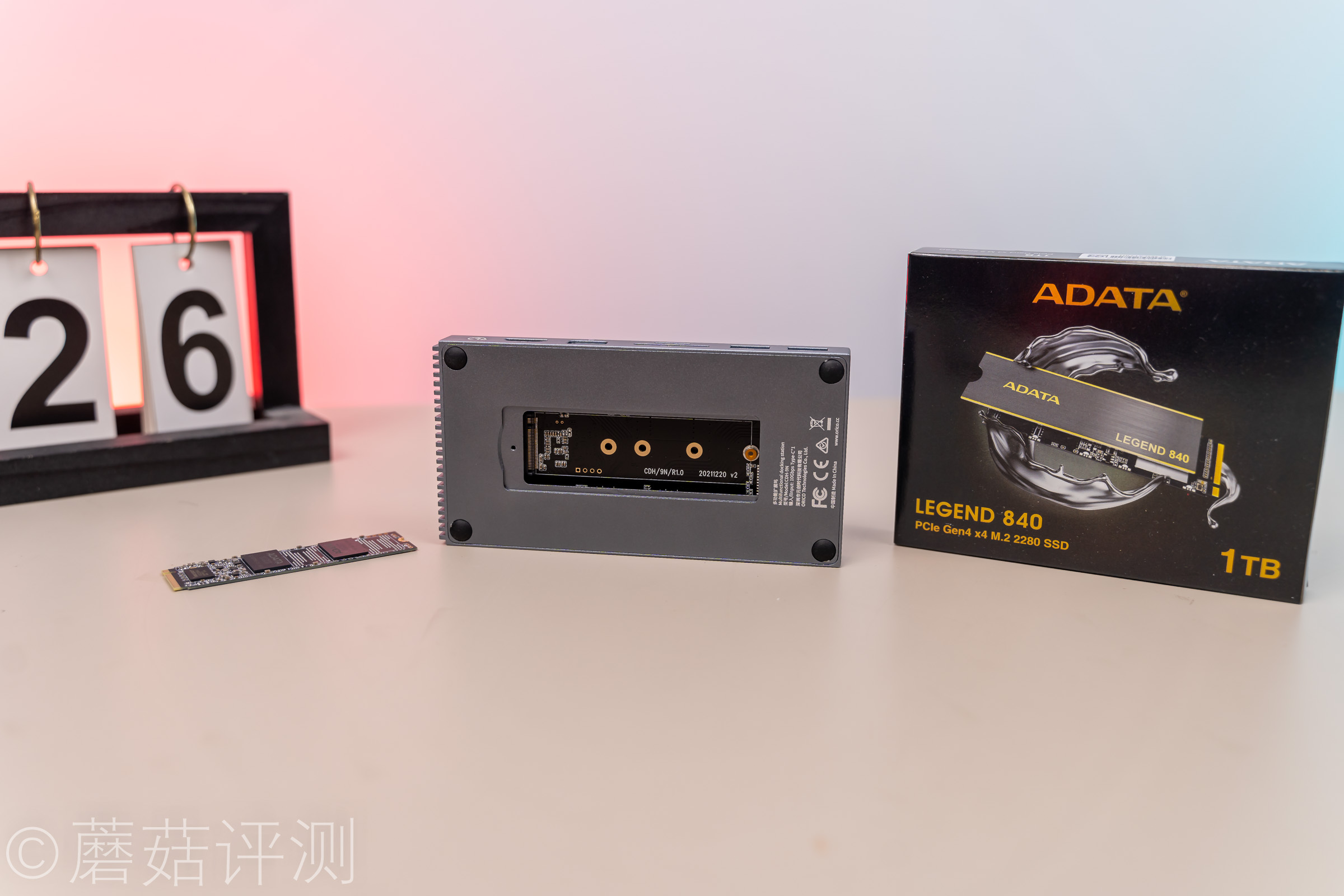

▼固態這里直接使用了威剛的LEGEND 840的PCIe4.0固態，容量1TB的，上PCIe4.0的固態，最大程度上保證沒有性能短板。

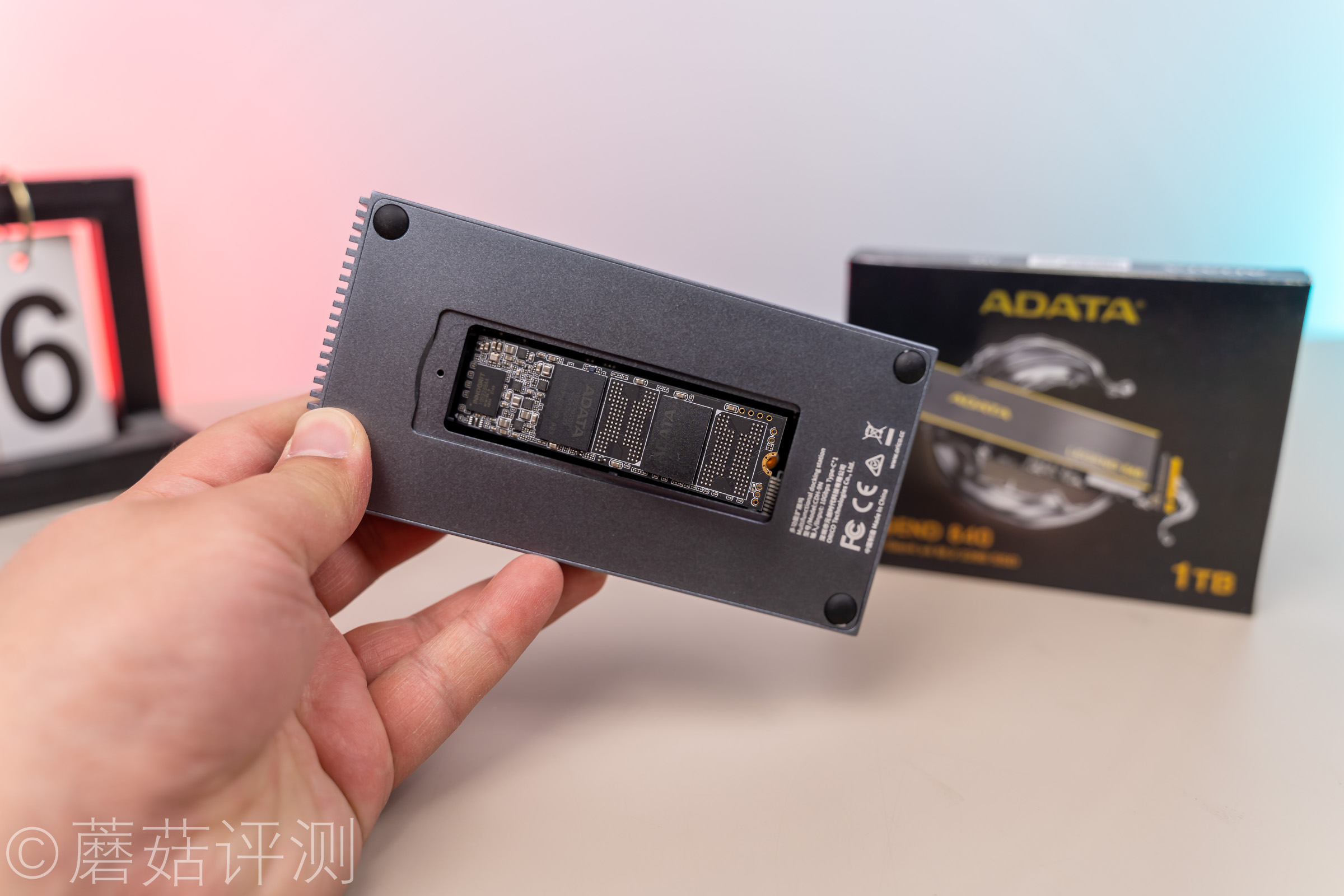

▼2280規格的硬盤可以輕松安裝，接著擰上固定螺絲，貼好導熱貼，最后蓋上外面的金屬蓋板。

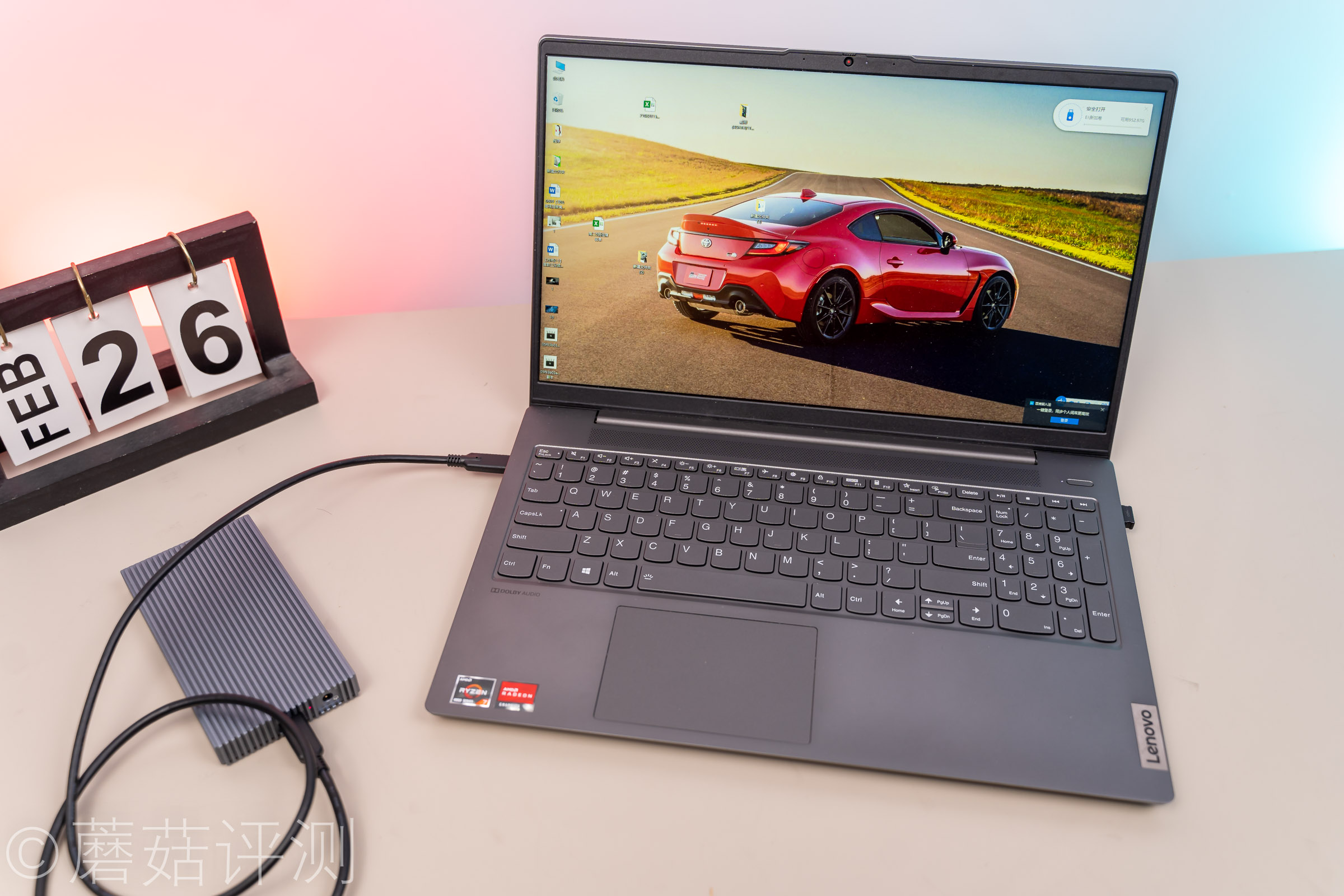

▼蘑菇這里使用自己的聯想小新筆記本測試，需要測試10Gbps的時候，使用自己主板上的帶寬10Gbps的Type-C口測試。

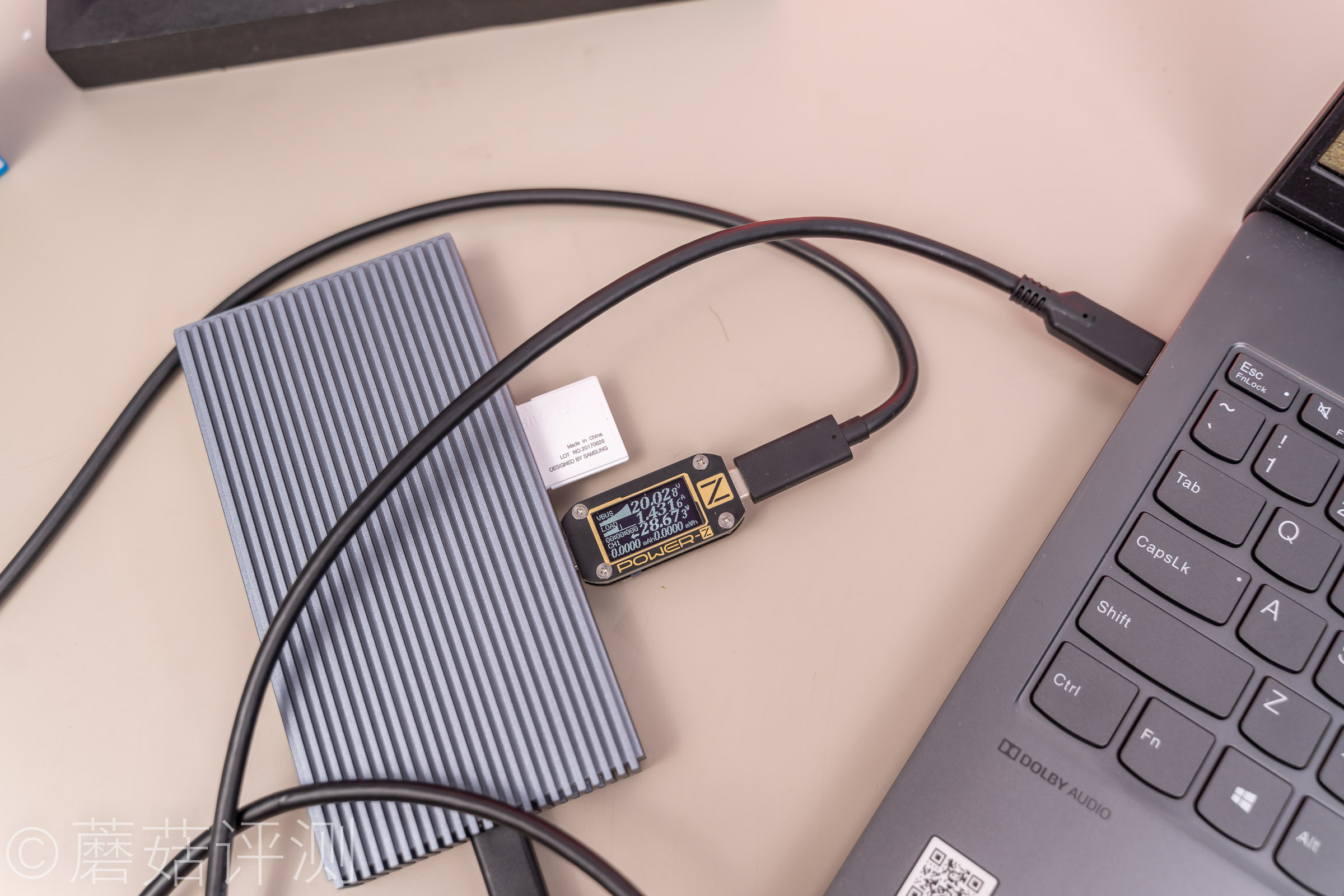

▼插上之后，硬盤盒拓展塢上會亮起紅色的指示燈，告訴其正在工作。

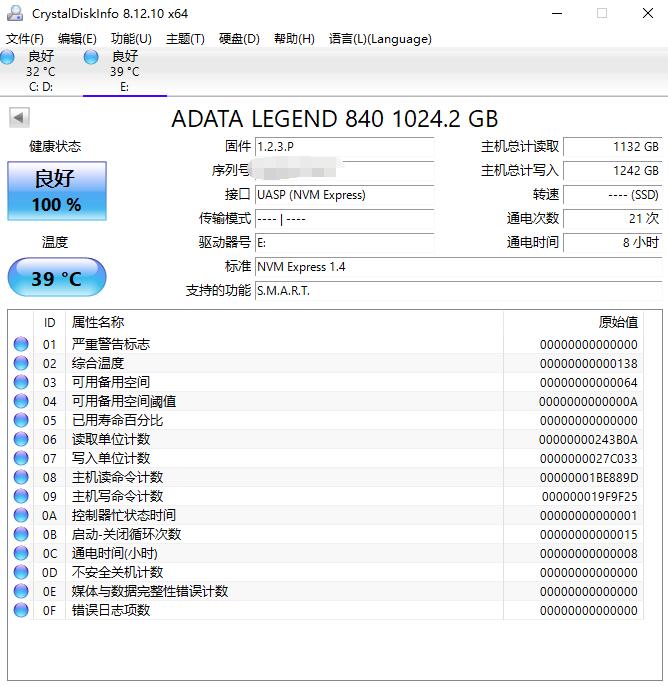

▼打開DiskInfo軟件，可以輕松的讀取到硬盤的相關信息。

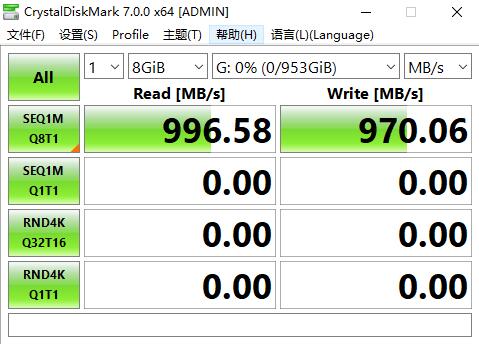

▼簡單測試下讀寫，順序?qū)懭胨俣仍?96.58MB/s、寫入970.06MB/s，速度表現符合10Gbps的帶寬。

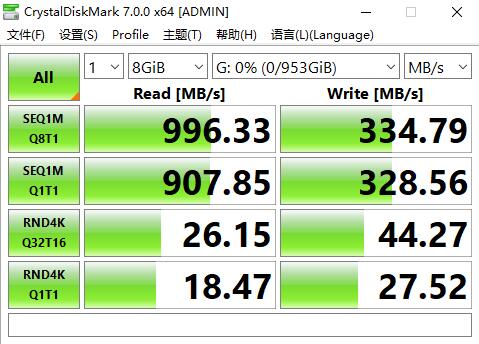

▼跑個完整的測試，4K讀取速度18MB/s、寫入27MB/s，這個速度表現，可以安裝一些軟件跑一跑了。

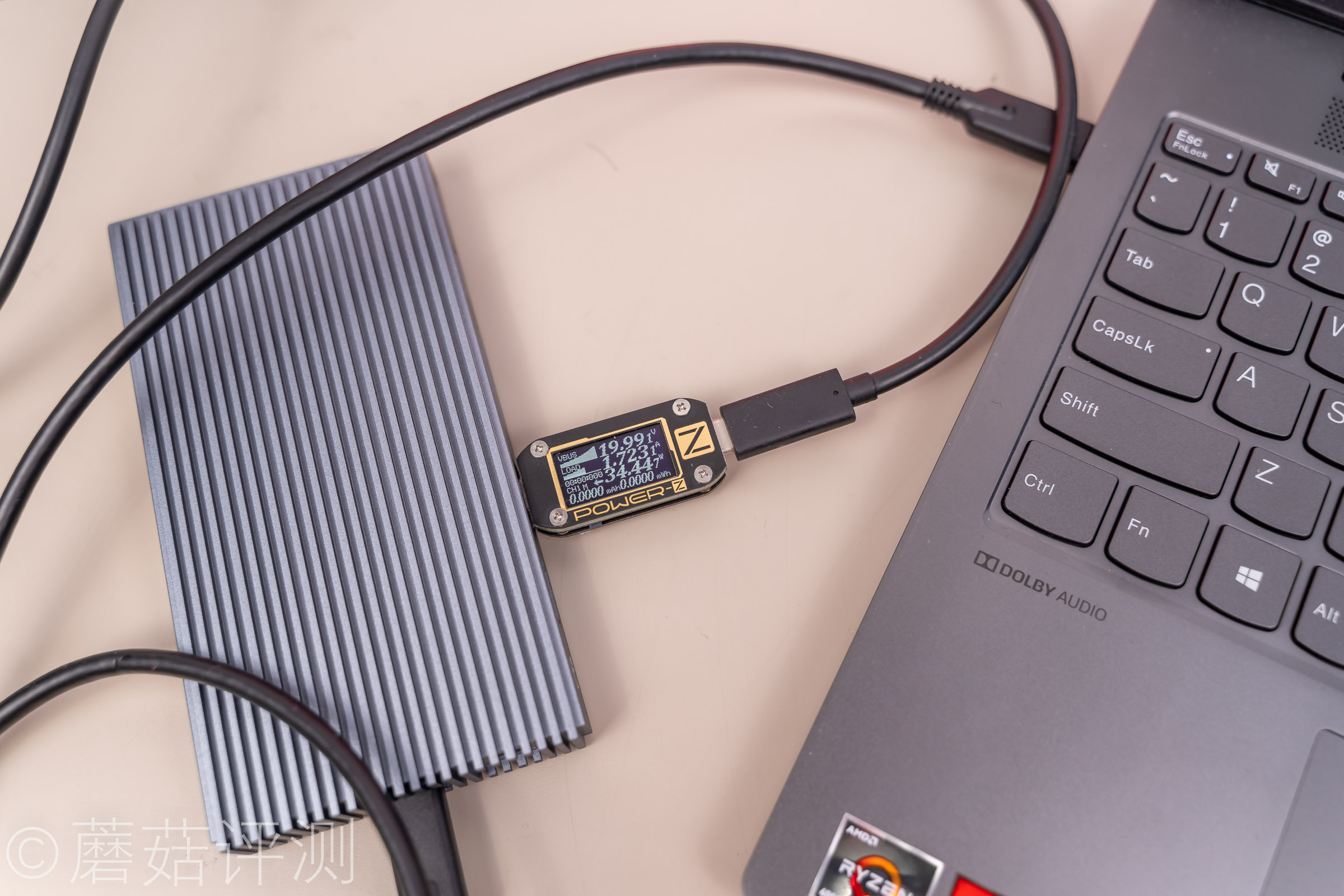

▼充電速度方面，可以你接入的筆記本以及電源適配器有直接關系，蘑菇的筆記本最大只支持65W功率輸入，正常待機的情況下，穩定輸入35W左右。換成其他筆記本，功率最大可以去到100W。

▼接著將SD卡插到讀卡器上，卡的后半部分會露出來。

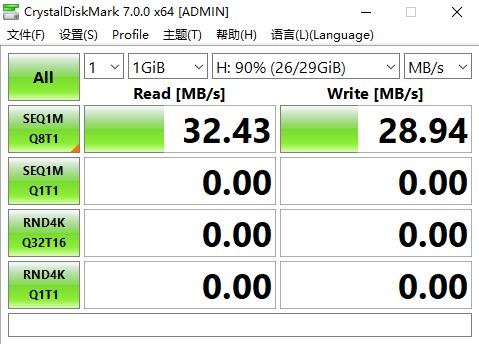

▼簡單跑一下速度測試，最大的順序讀取32MB/s、寫入28MB/s，應該是USB2.0的讀卡器無疑了。

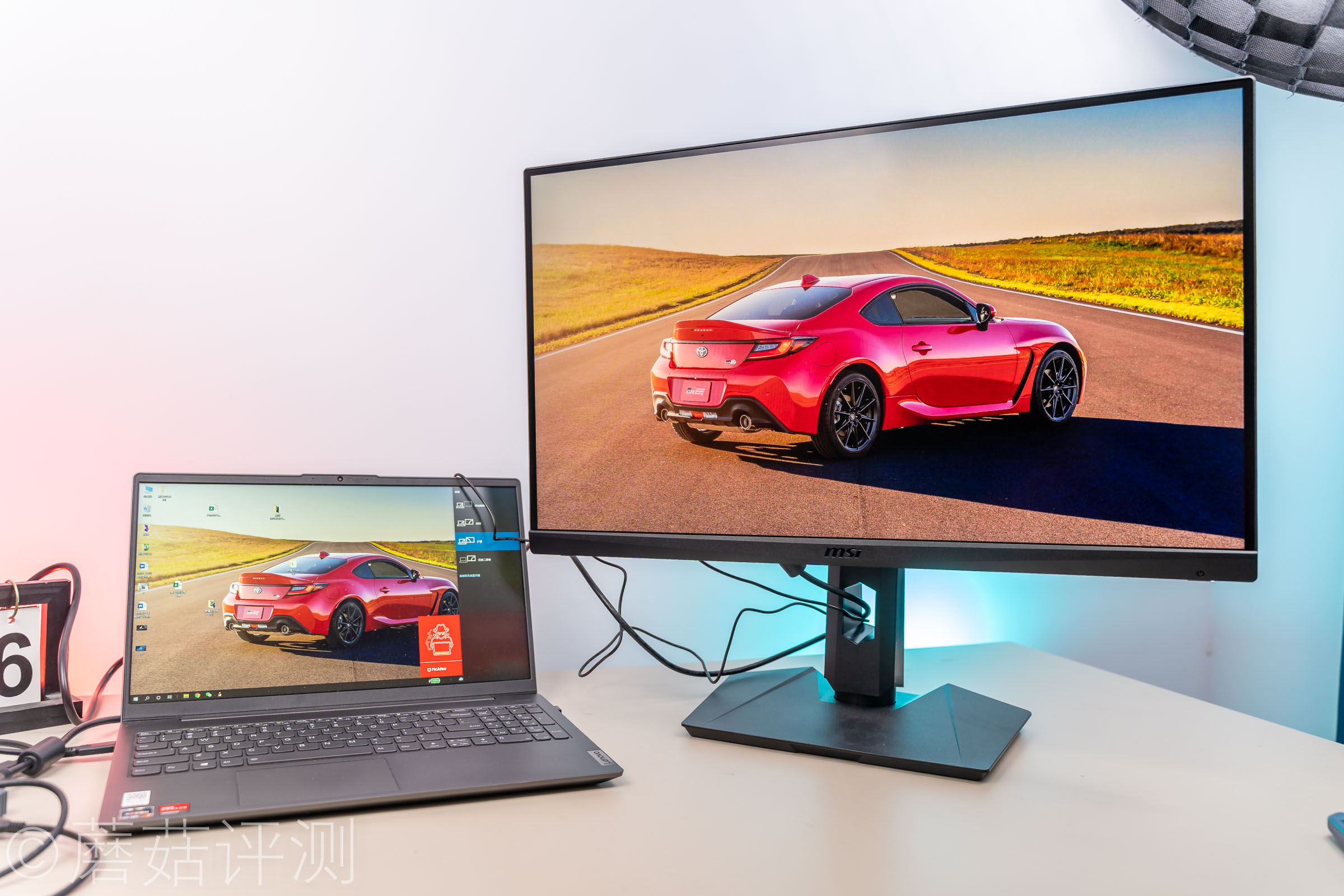

▼視頻輸出部分，這個硬盤盒拓展塢可以輕松輸出HDMI的視頻信號，最大支持4K 60Hz。不過，蘑菇自用的顯示器是2K分辨率的，微星的小金剛MAX電競顯示器，MPG274QRF-QD，采用FastIPS面板，最大支持2K 165Hz輸出，顏色和高刷效果表現都特別好。

▼另外，顯示器的背面還非常漂亮，不僅使用了多種不同處理的表面互相搭配，還有漂亮的一條ARGB燈帶，看起來很贊，左側的紅色微星龍盾LOGO很顯眼。

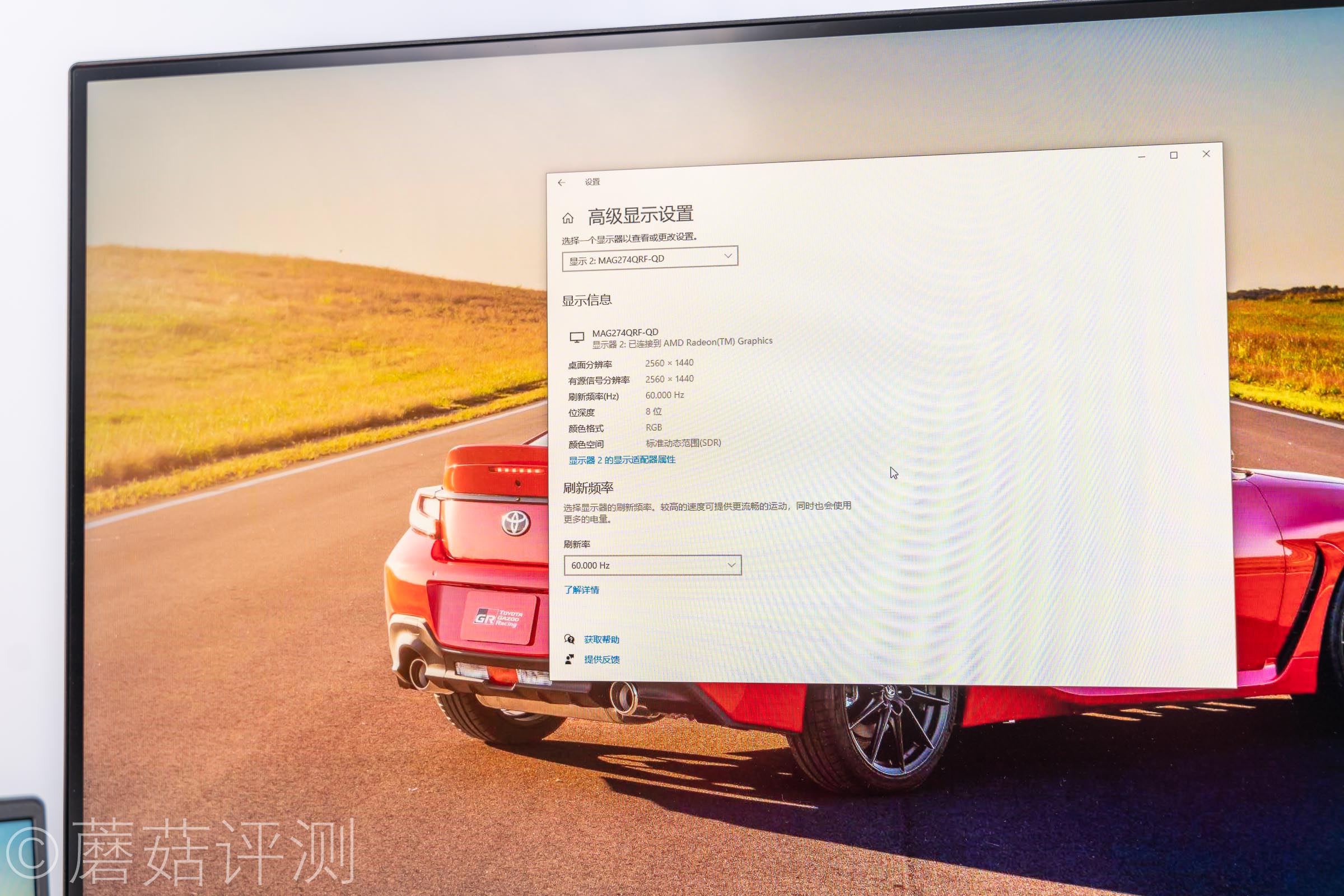

▼不過實際的視頻輸出參數，穩定在2K分辨率，60Hz刷新率，這個貌似最大只能輸出60Hz刷新率，和分辨率沒啥關系。

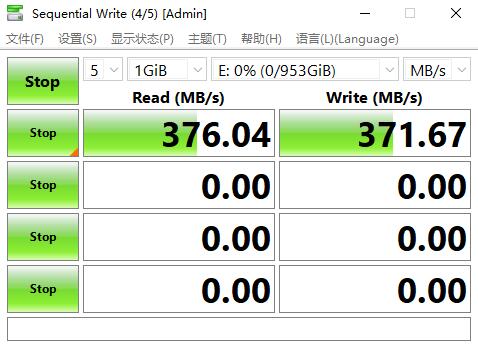

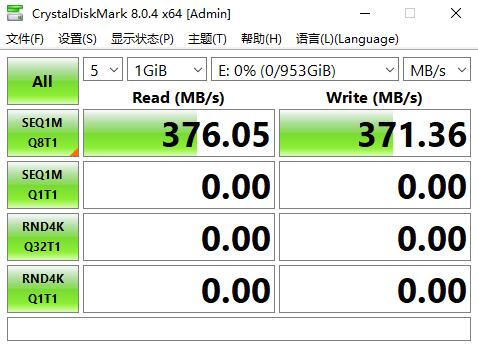

▼蘑菇的這個筆記本的C口帶寬只有5Gbps，在視頻輸出的情況下測試下讀寫速度，順序讀取376MB/s、寫入371MB/s。

▼拔掉顯示器，測試下順序讀寫，速度和之前保持一致，順序讀取376MB/s、寫入371MB/s，非常穩定?？赡芎芏嘈』锇闀?huì)疑惑，為什么5Gbps的USB帶寬可以輸出2K 60Hz視頻的同時，還能讓固態跑到370MB/s呢？其實這個問題很簡單，就是USB-C是一個接口，而這個接口由于其支持正反插的特性，因此有四個通道進行信號傳輸?shù)模畲蟮睦碚搯蜗驇捒梢匀サ?0Gbps，而USB3.1 Gen1只是一個傳輸協議，這個協議的最大帶寬在5Gbps，視頻的傳輸有專門的其他協議，而4K 60Hz需要的帶寬則是4096*2160*60*3*8=11.8Gbps左右，簡單計算下需要的帶寬，11.8/8*10=14.8Gbps左右，其總帶寬是遠小于USB Type-C所支持的最大帶寬的，所以沒啥問題，視頻和固態都能跑滿。

六、總結

奧睿科這款硬盤盒拓展塢CDH-9N還是挺不錯的，巧妙的將硬盤盒和拓展塢這兩種完全不同的設備完美的融合到了一起，日常攜帶的時候體積更加小巧，使用的時候更加方便。既能拓展接口，也能拓展存儲。

實際的使用方面，各個接口均能正常識別、工作，帶寬也足夠，沒啥問題。不過這個固態的帶寬最大也就10Gbps，因此只需要購買一個普通的PCIe3.0的固態就行，不需要買太好的，性能溢出也用不到。

內部做工方面，蘑菇個人感覺還是挺不錯的。全金屬的外殼，CNC處理的。PCB是黑色的，上面的元件和芯片的做工都不錯，各個接口也十分的牢固，沒啥問題。另外，固態方面還原裝贈送了一個導熱墊，可以將固態的溫度快速傳遞給金屬殼體，輔助散熱。

唯一讓蘑菇不太滿意的就是這個讀卡器是USB2.0的，如果是3.0的就更好了。

謝謝大家！
