前言

世間萬物離不開空氣，陽光和水。作為智慧生物的人類更是脫離不開水這個物質。地球作為生命的初始之地，為人類賴以生存的環境提供了有著豐富的水資源。水是生命的源泉，人們對水的需求僅次于氧氣。平常喝水可以促進身體的新陳代謝。這是因?yàn)轶w內的新陳代謝過程幾乎離不開水的參與，今天給大伙帶來了這款紅馬智能杯墊可以很方便的提醒用戶喝水，時時精確統計喝水量。讓你的身體健康變得更加合理科學。



一：開箱篇

這是一款由深圳市鑫億科技開發有限公司研發的智能杯墊。它的出現彌補了以往人們對喝水細節方面的認知。對日常喝水起到科學智能的提醒和統計。產品外包裝比較簡單印有智能杯墊（Health Mate)，讓人剛開始摸不清頭腦這里面到底是啥高科技產品呢？

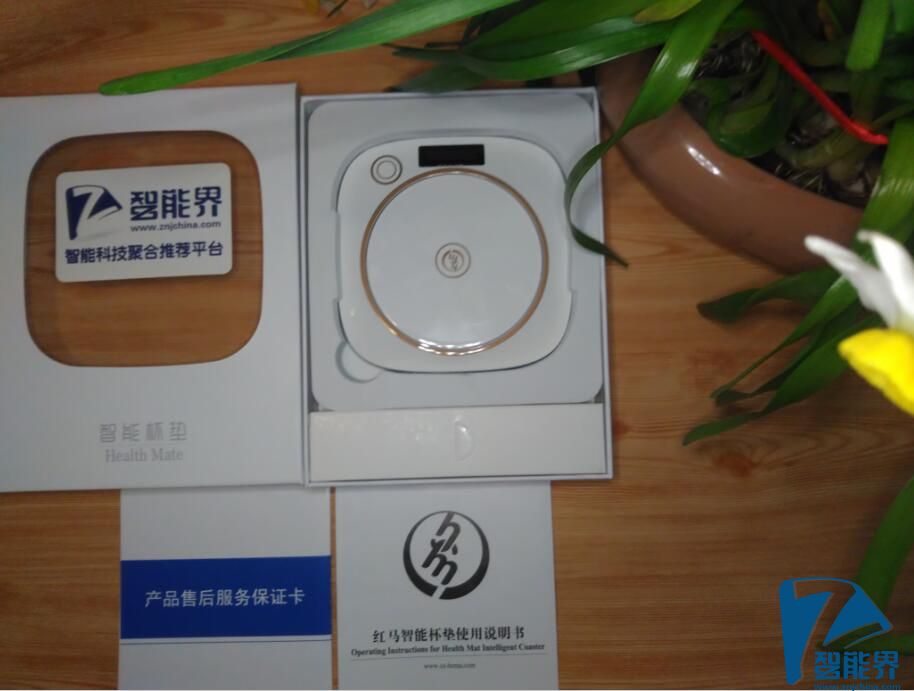

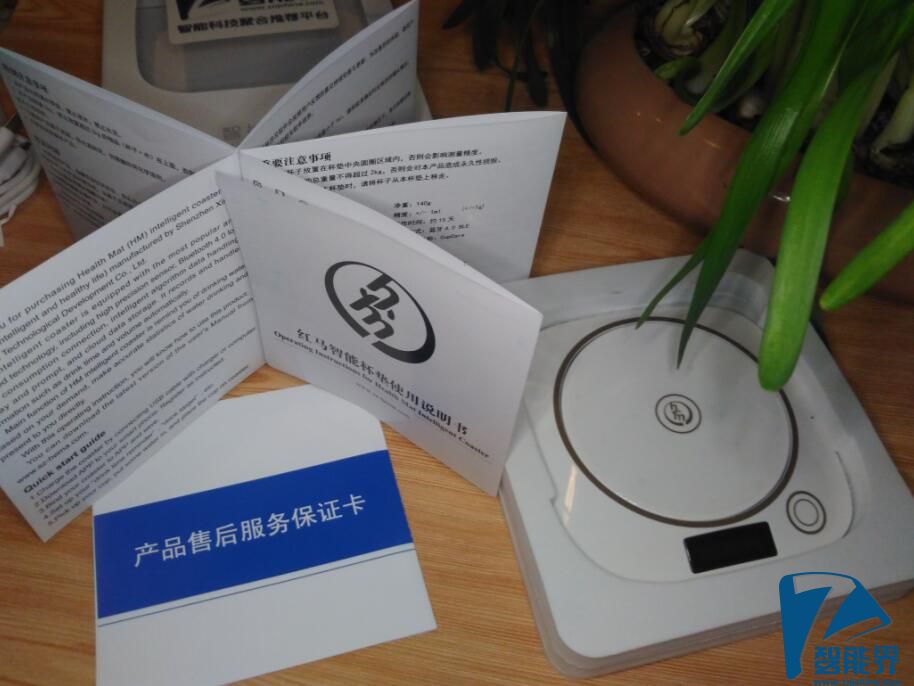

 打開外包裝后，里面的內容物也比較簡單：一個四四方方的杯墊，一根1米長的充電數據線，一張說明書和保修卡。

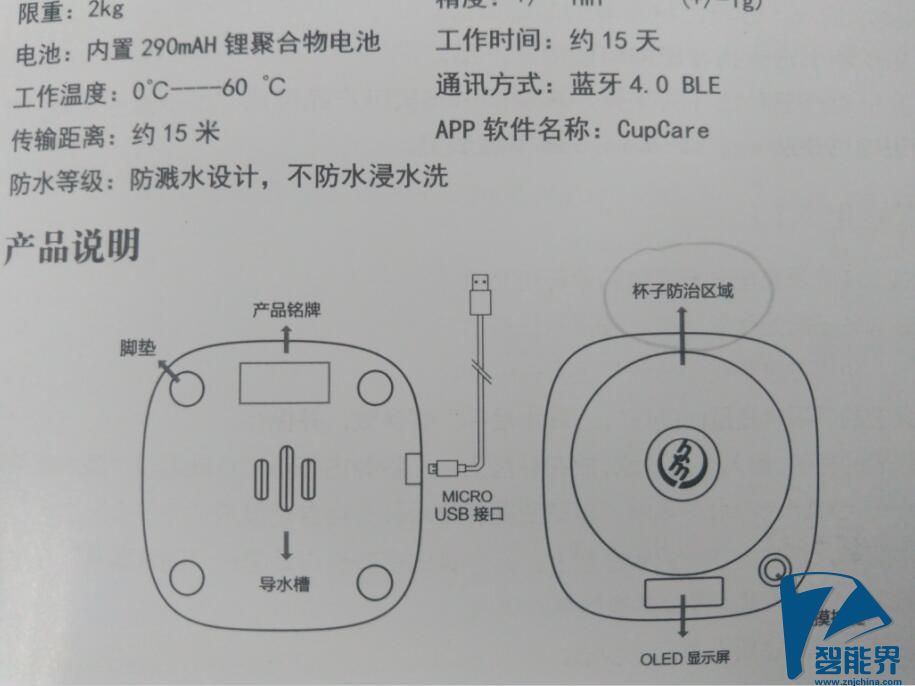

說明書非常詳細,正反中英文描述共有9頁說明，仔細看了一下發現產品說明印刷有些錯誤，比如這個杯子放置區域打印成：杯子防治區域。



產品規格：

尺寸：110mm*110mm*15mm.

凈重：140g.

限重：2kg.

精度：+/-1ml (+/-1g).

電池：內置290mAH鋰聚合物電池.

工作時間：約15天.

工作溫度：0°C~60°C.

通訊方式：藍牙4.0BLE.

傳輸距離：約15米,

APP軟件名稱：CupCare.

防水等級：防濺水設計，不防水浸水洗.

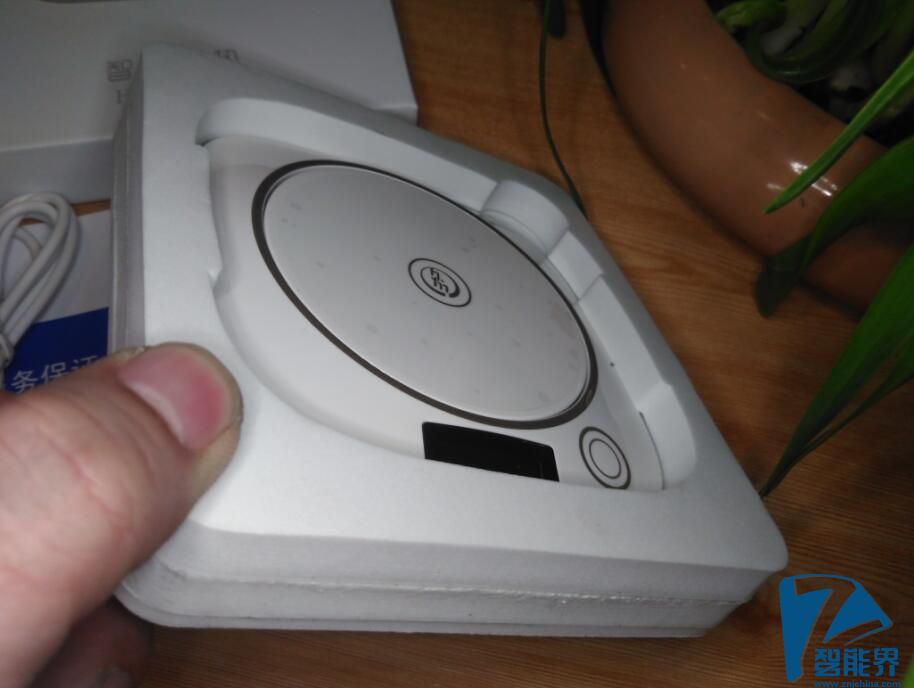

由于這是一款稱重產品，內部有著非常精密的傳感器（后面拆機環節會特別說明），所以杯墊主體采用防碰撞材料密度很高的的泡棉包裹著，不至于在快遞物流過程中磕碰摔壞。可見廠家在細節的地方時分注視。

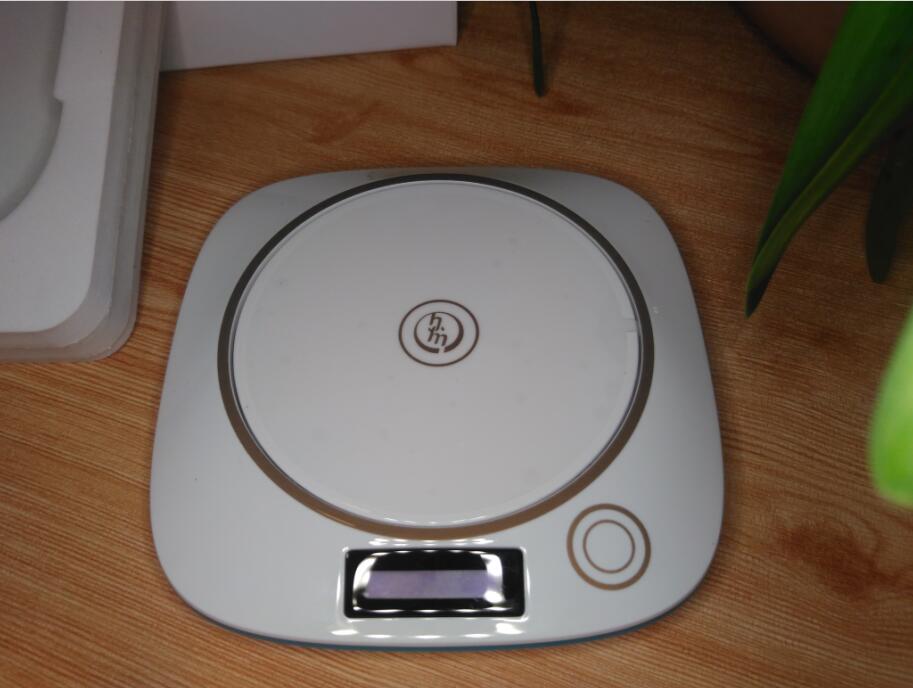

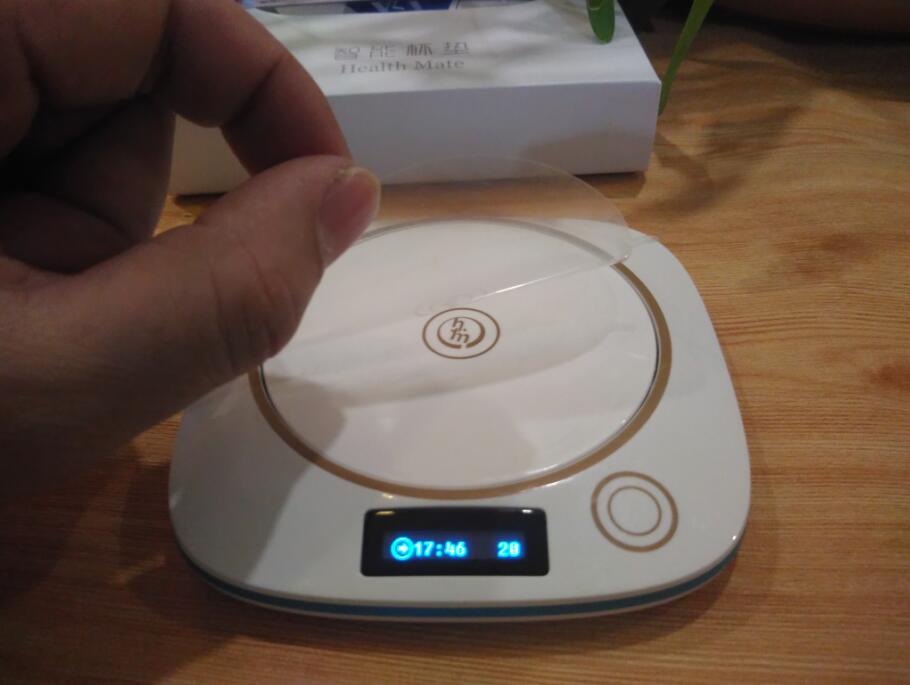

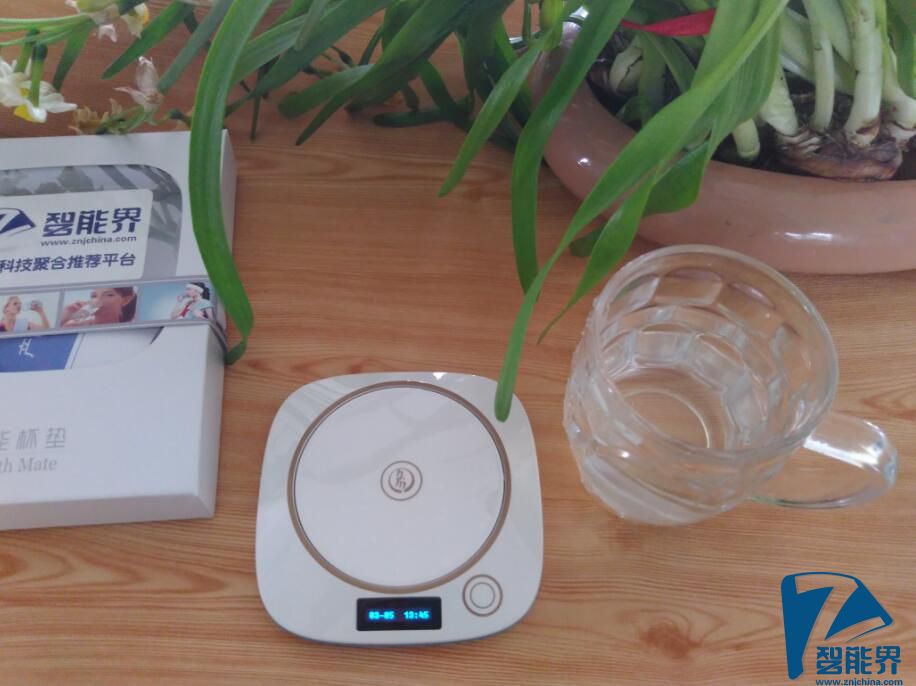

杯墊正面：一個30mm*10mm顯示屏，在它的右側則是一個觸摸按鍵位置。大大的紅馬LOGO品牌位于杯墊正中央。

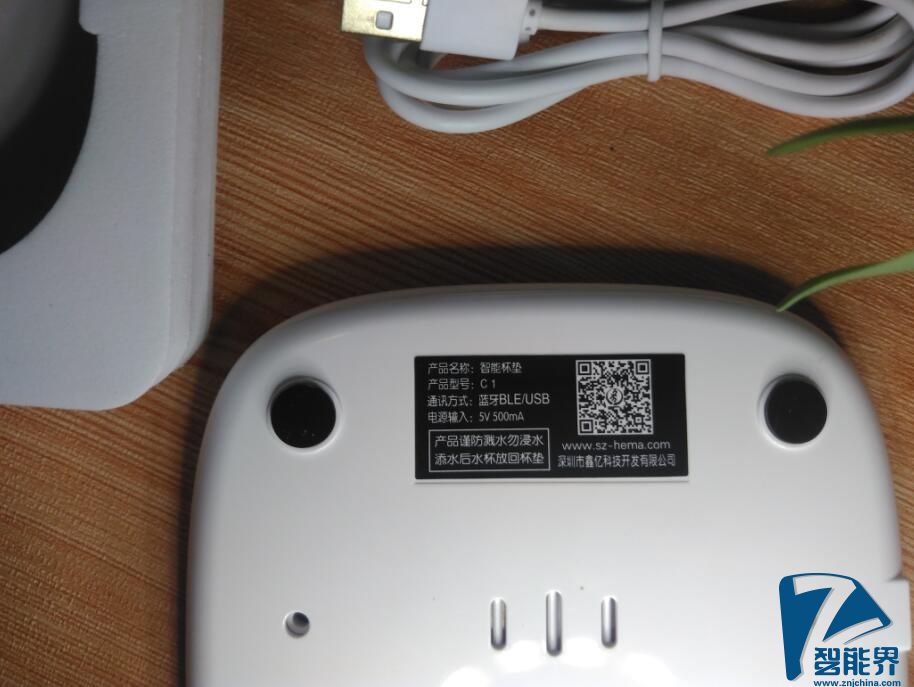

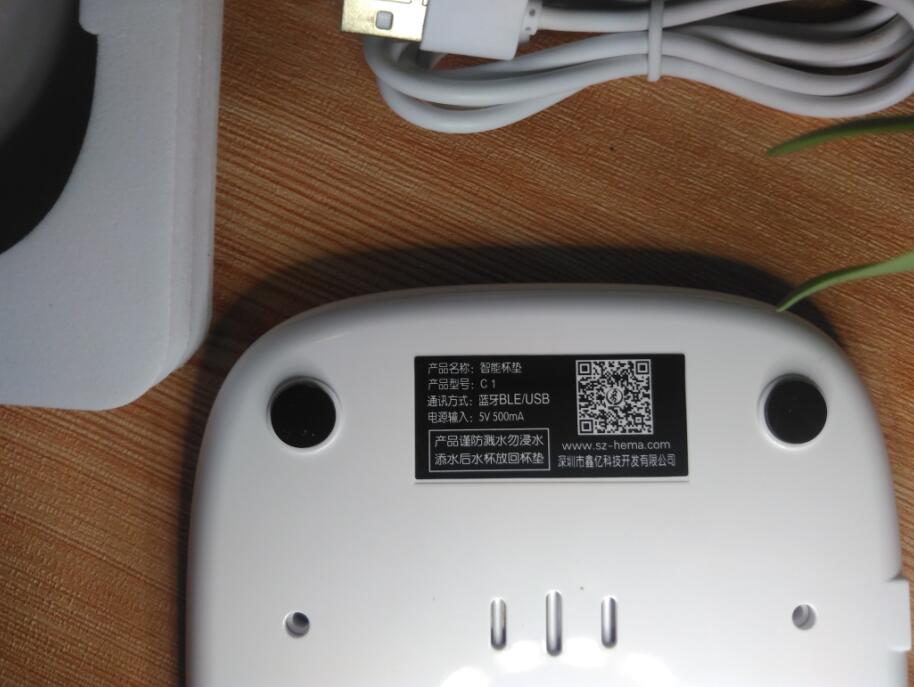

杯墊背面：四個防滑腳墊均勻的分布在四周，以及一個產品信息參數銘牌貼付在上方。

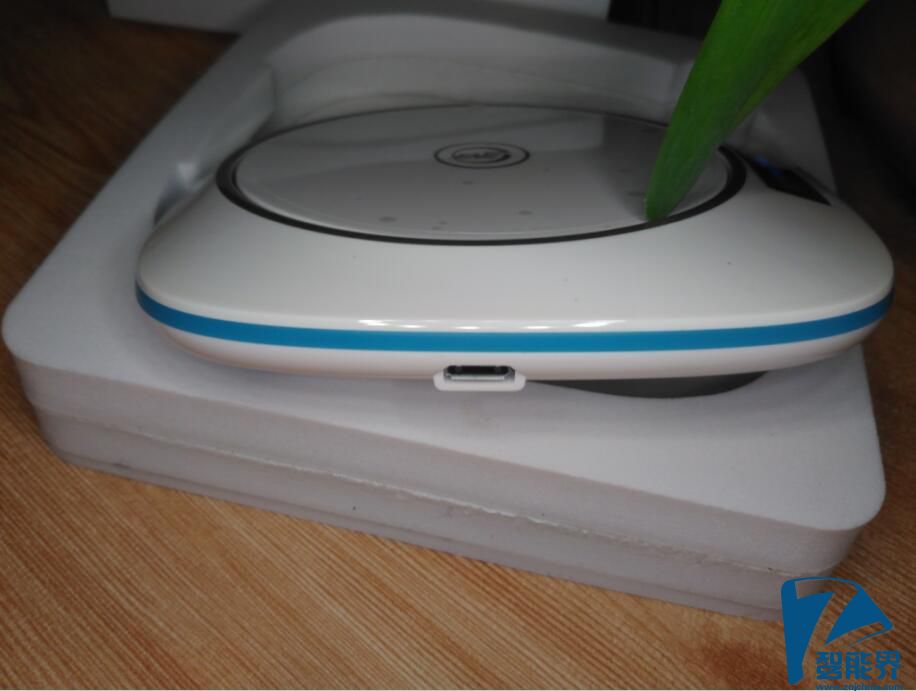

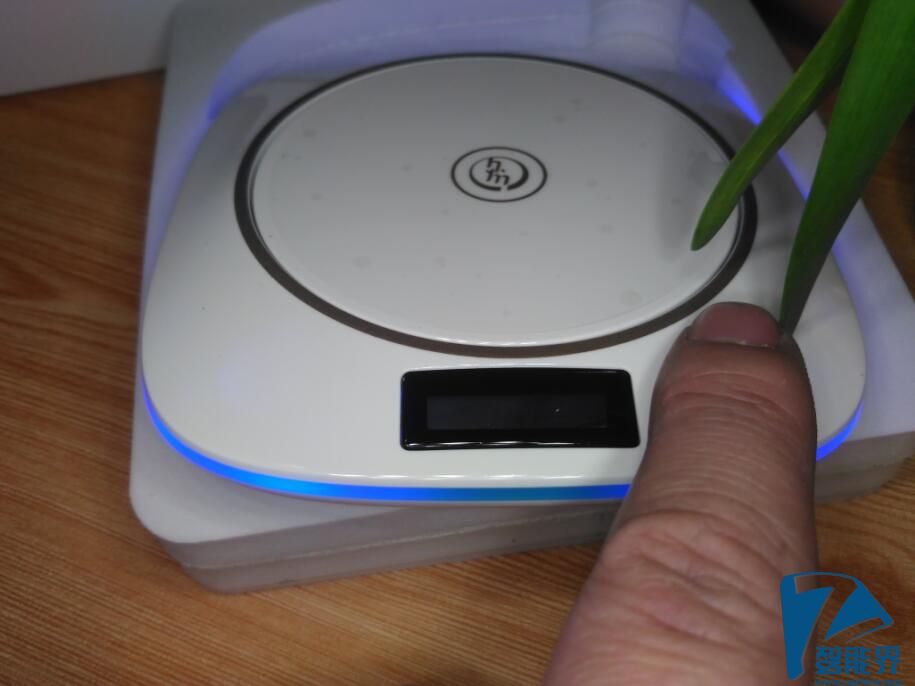

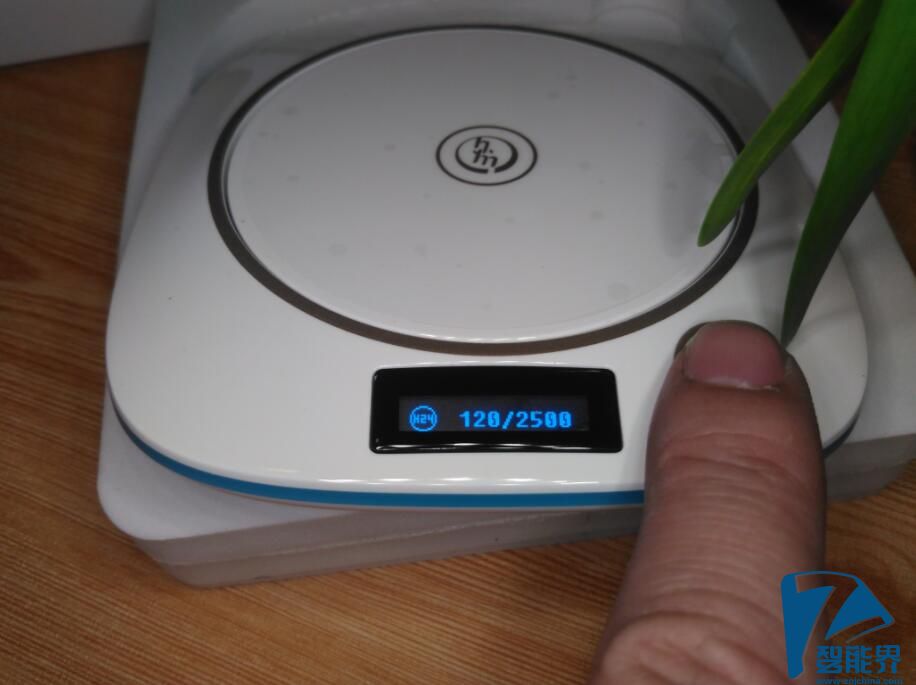

杯墊側面：唯一一個充電接口采用mirco usb方式通過附帶的充電線進行充電，原包裝沒帶充電頭可以通過手機充電器5V/1A就可以實現。該產品功耗確實比較小待機那是相當?shù)拈L(zhǎng)，到目前為止使用8天了依舊能正常工作未出現電量不足提示。單鍵觸控部分通過人體手指觸摸就可以實現首次開機以及日后菜單選擇。同時伴隨著四周藍色彩燈亮起非常的醒目。給這個杯墊起到畫龍點睛的作用，產品不至于太過單調而失去用戶對它的吸引度。



二：拆機篇

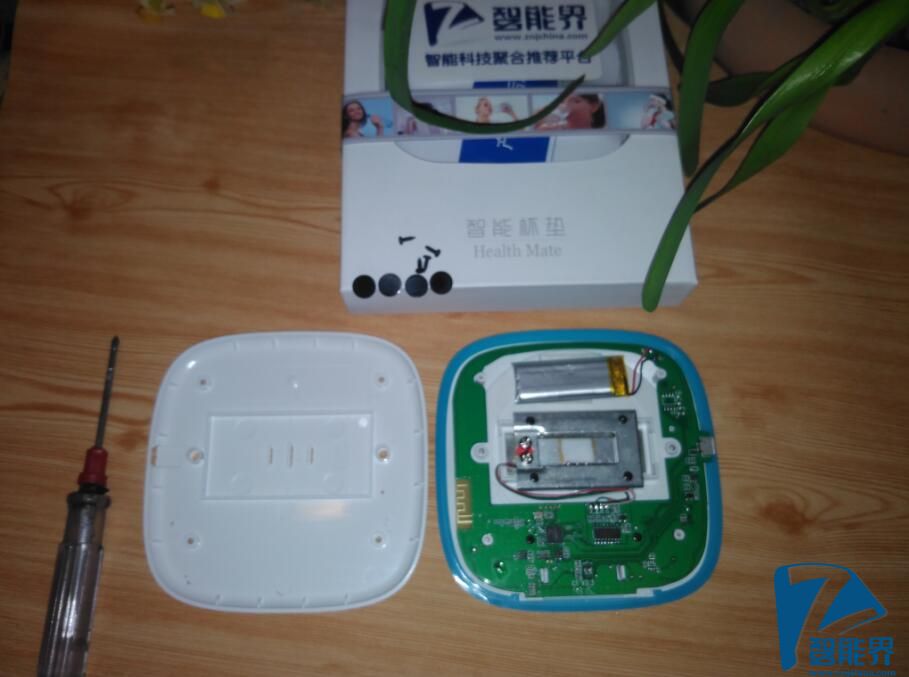

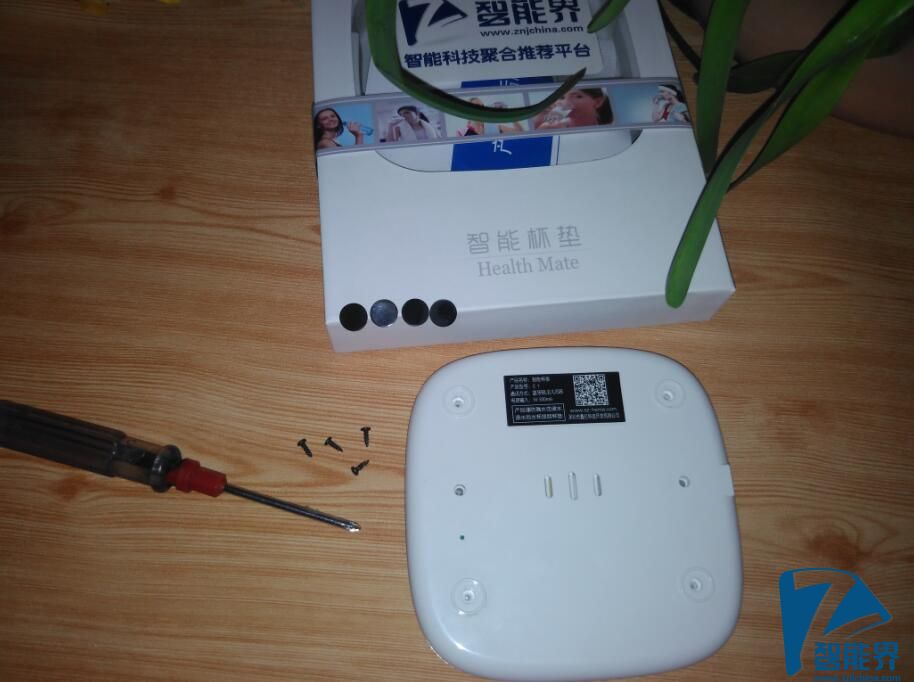

為了探究該產品內部結構和工作原理，在使用幾天后趁著有點時間動手拆解具體講解一下內部構造。底部四個防滑腳墊采用雙面膠粘附，隨手揭開就露出四顆螺絲一個字“拆”。

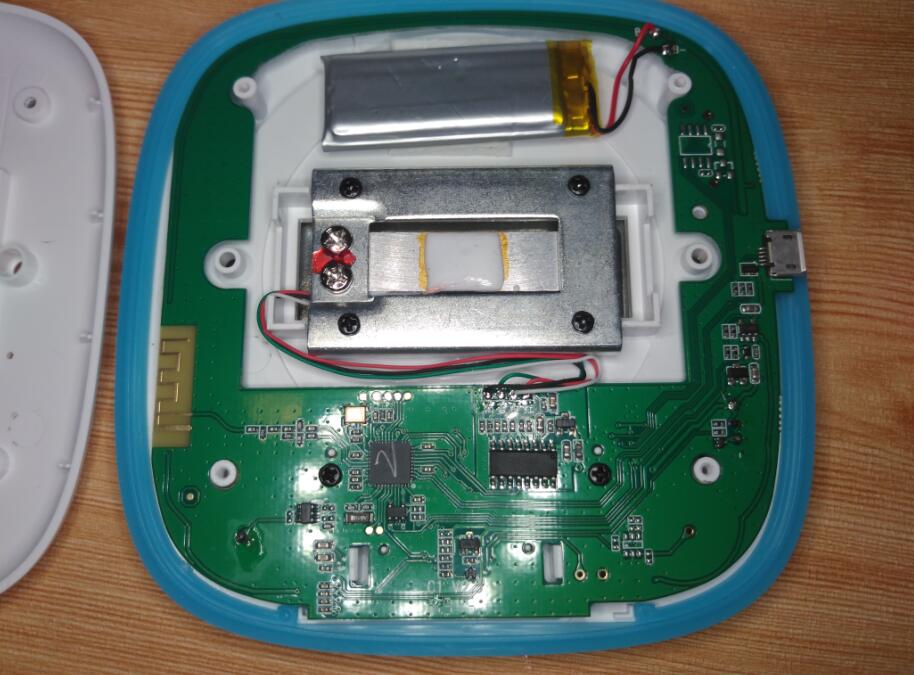

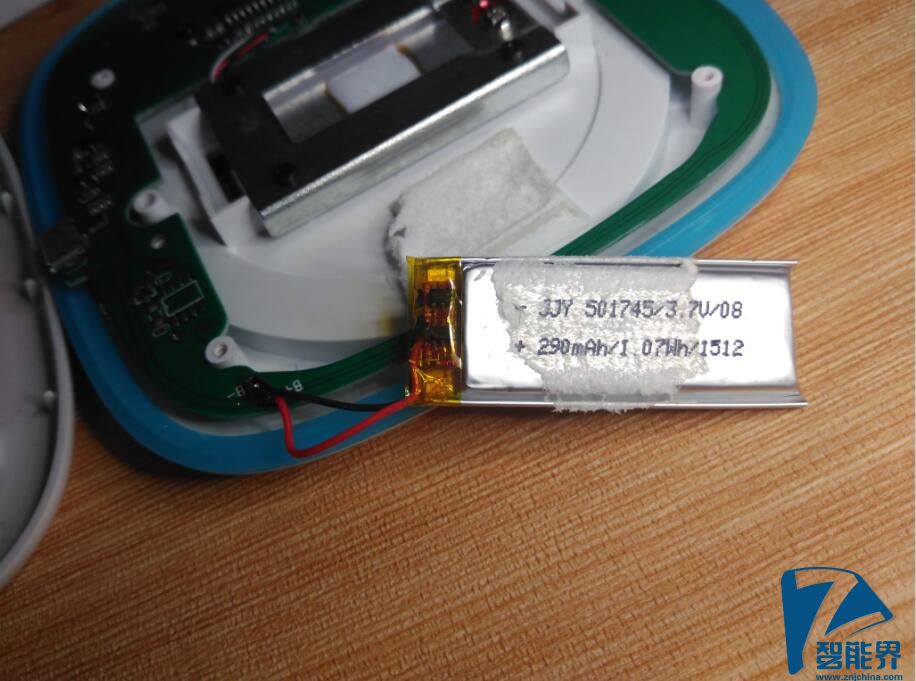

近距離觀察內部所有零件。首先映入眼前的是這個帶有保護板的鋰電池標稱：3.7V/290mAH.按照官方給出的數據;充滿一次電可以連續使用上15天左右，可見產品在設計功耗方面控制的相當不錯，一個月只需充兩次電非常的方便。

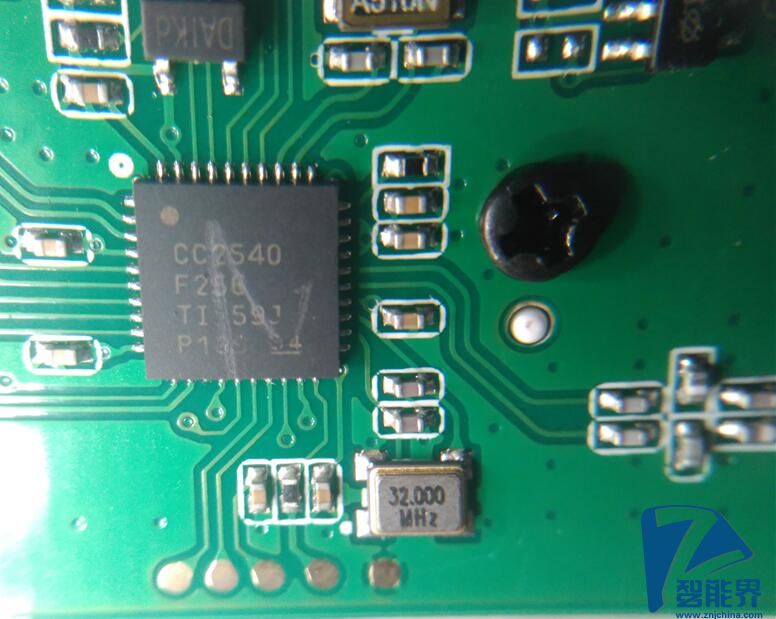

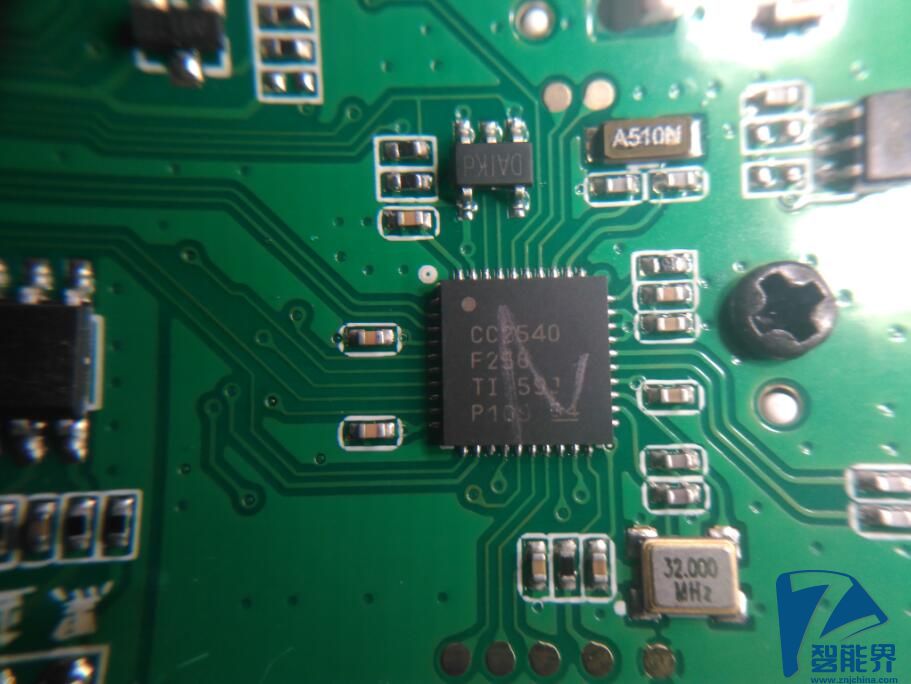

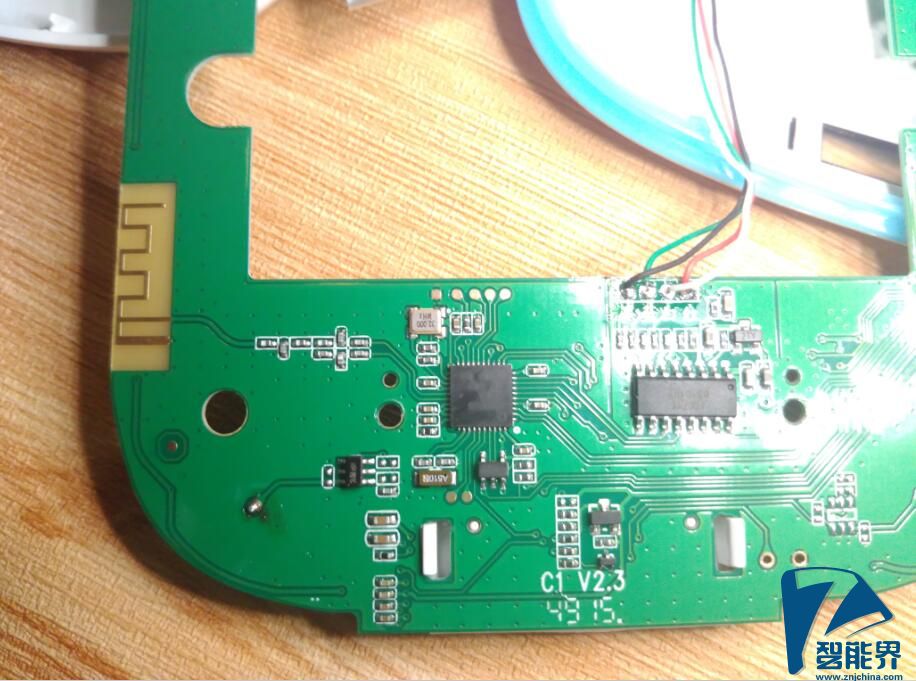

本產品的藍牙傳輸使用QFN40封裝的CC2540芯片方案，采用2.4GHz藍牙低能量系統級芯片，它的特點是高性能低功耗精確的數字接收信號強度。保證杯墊在和手機同步數據的可靠性。

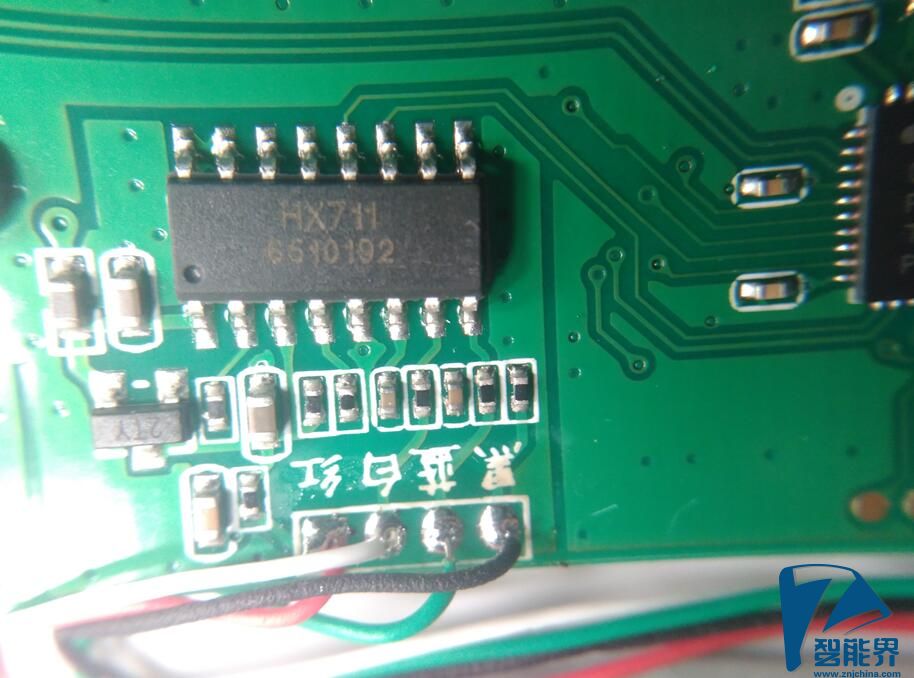

HX711采用了海芯科技集成電路專利技術，是一款專為高精度電子秤而設計的24位A/D轉換器芯片。與同類型其它芯片相比，該芯片集成了包括穩壓電源、片內時鐘振蕩器等其它同類型芯片所需要的外圍電路，具有集成度高、響應速度快、抗干擾性強等優點。降低了電子秤的整機成本，提高了整機的性能和可靠性。

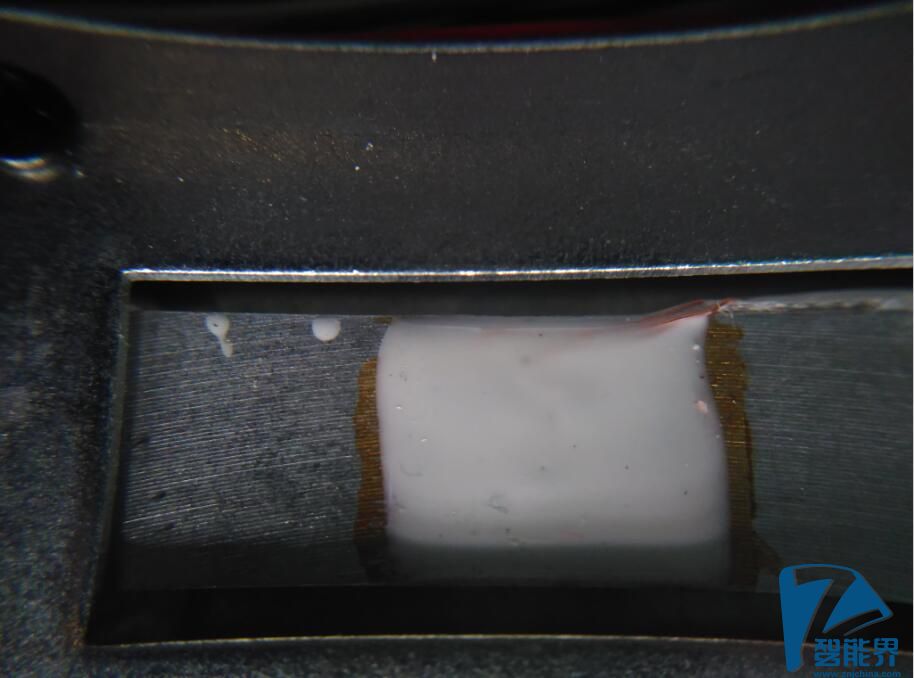

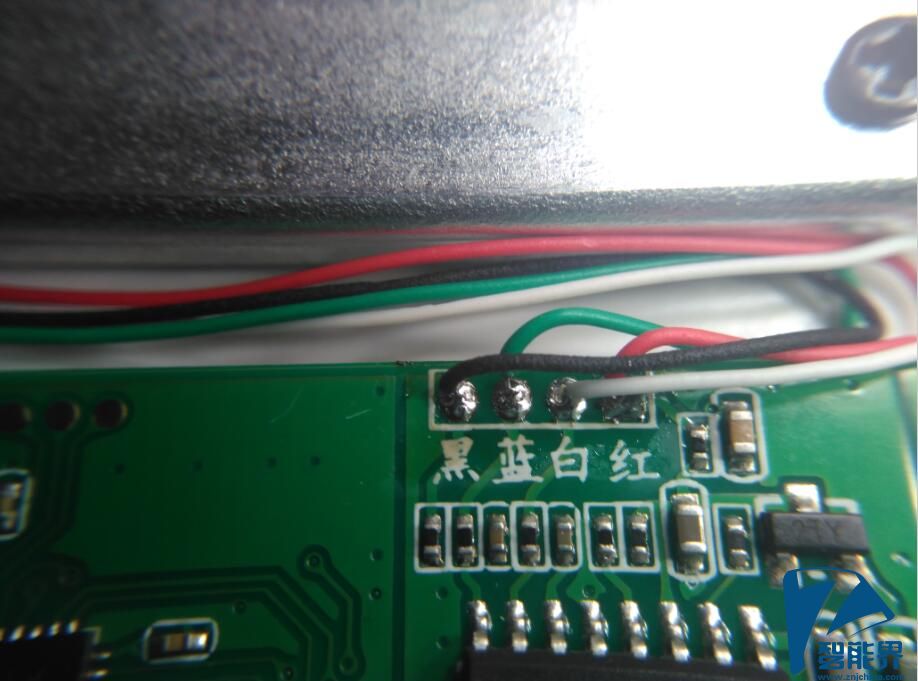

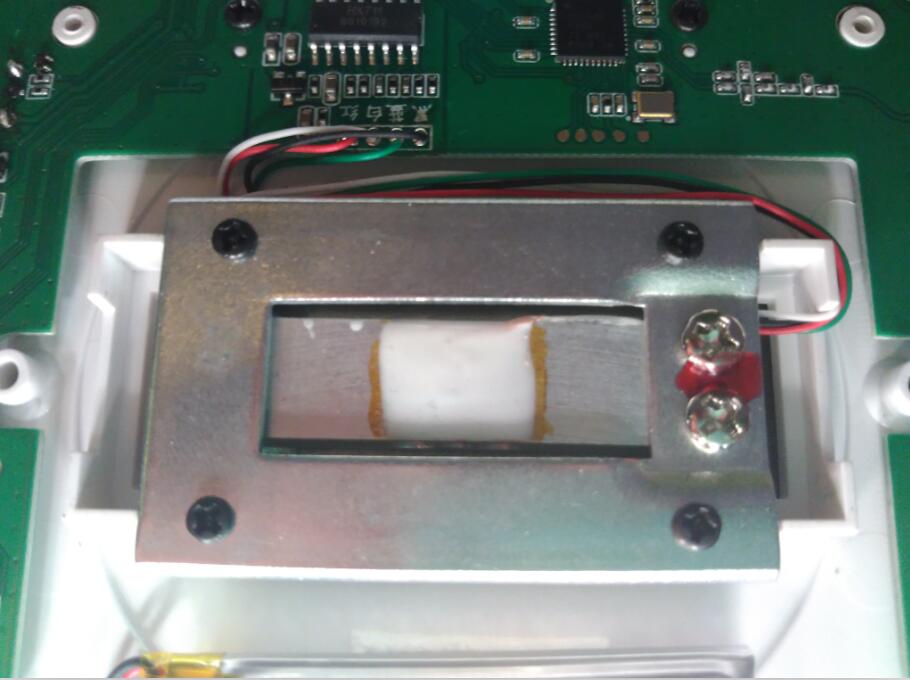

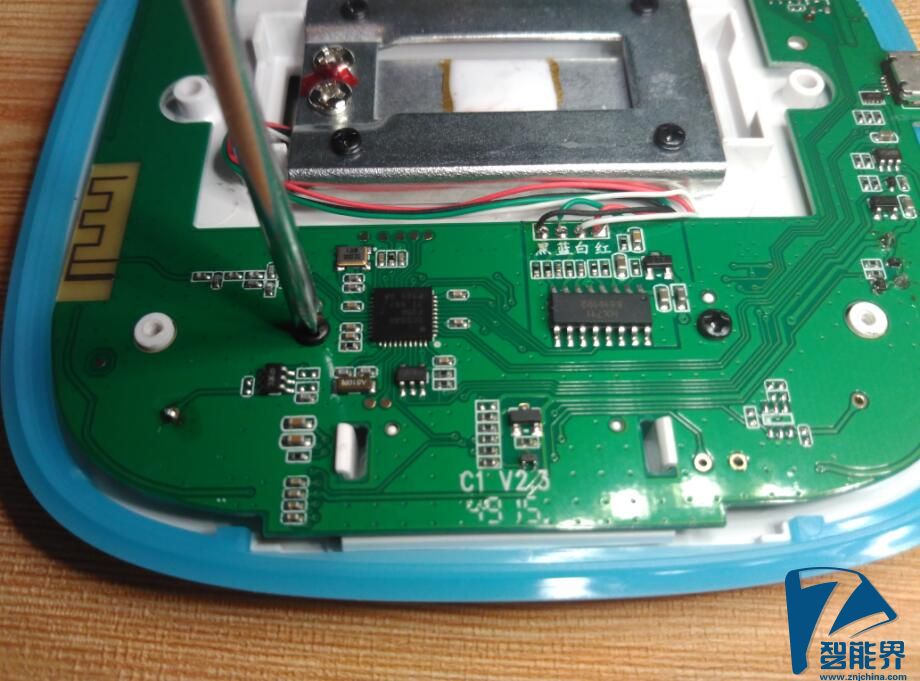

正中間這個金屬部件就是這個杯墊的重要器件壓力傳感器?？梢粤繙y(cè)2kg以下的物體，超出這個值很有可能會直接損壞傳感器導致杯墊無法使用。另外上面的兩顆打膠固定的白色螺絲請注意一下，喜歡拆機的朋友最好不要輕易的去動它因?yàn)楫a(chǎn)品在出廠前已經調試準確，萬一不小心旋緊或者旋松都有可能造成測量偏差。通過壓力傳感器上的黑，綠，白，紅四線連到PCB板上。通過HX711芯片將傳感器測量到的模擬量轉換成數字量顯示在液晶屏上。

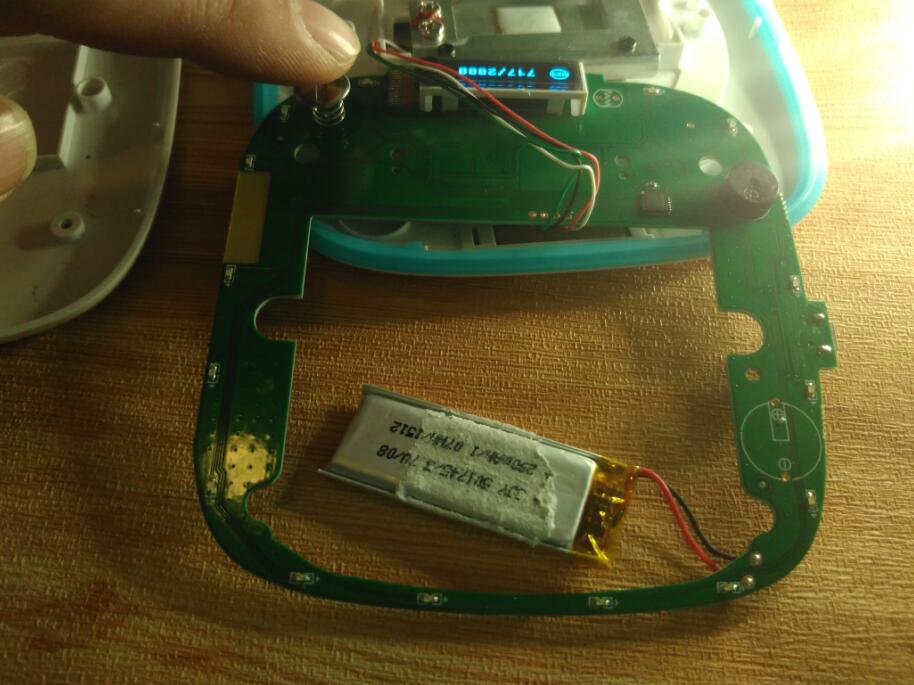

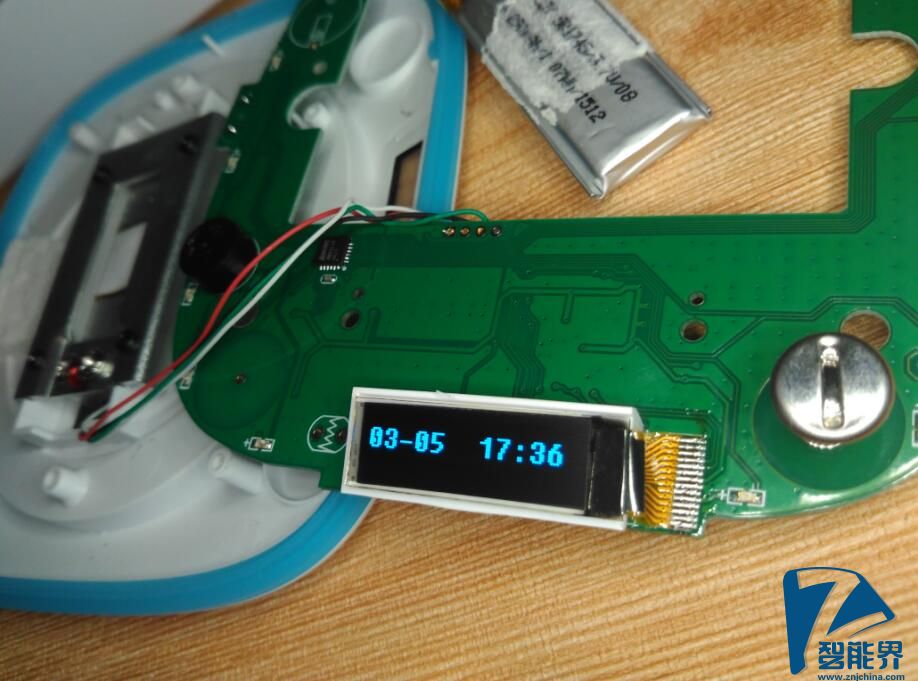

拆下PCB板看看背面還有啥玩意。

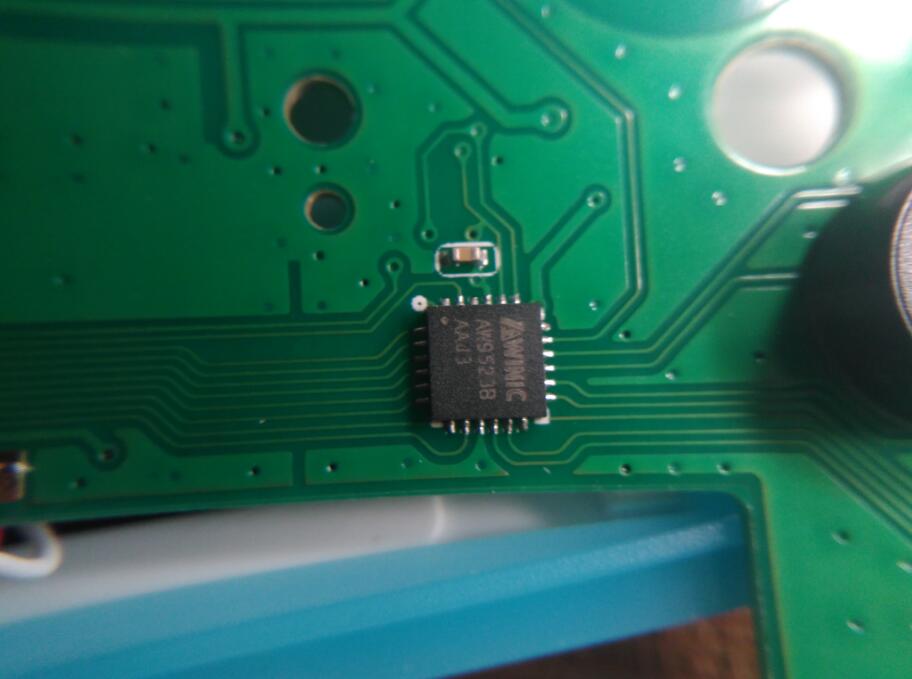

平常通過手指觸控面板的按鍵杯墊會發出響聲，就是這顆黑色的壓電器件發出來的“滴滴”聲音。左側是一顆AW9523B芯片。具體名字叫做艾為呼吸燈芯片。顧名思義上面提到的藍色燈光就是由這顆芯片來驅動控制實現的 。

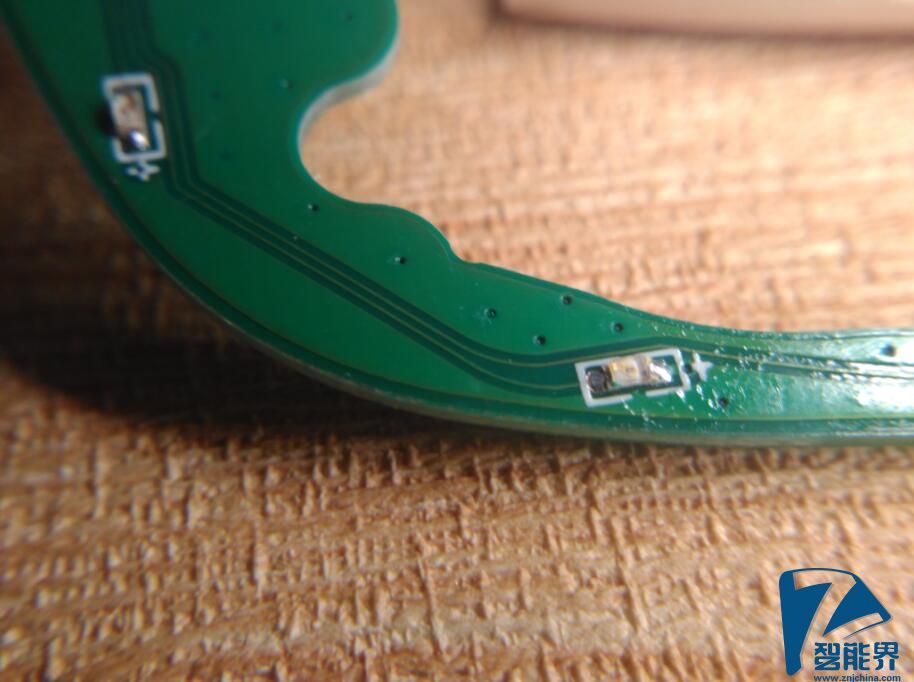

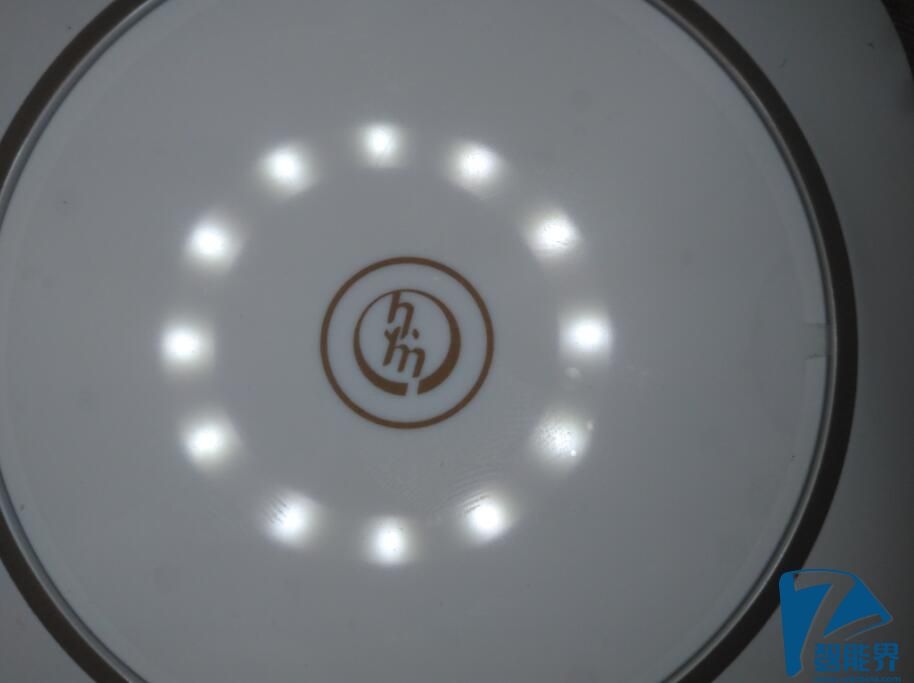

杯墊四周分布有16顆貼片小藍燈，這個顏色我喜歡非常的酷炫。

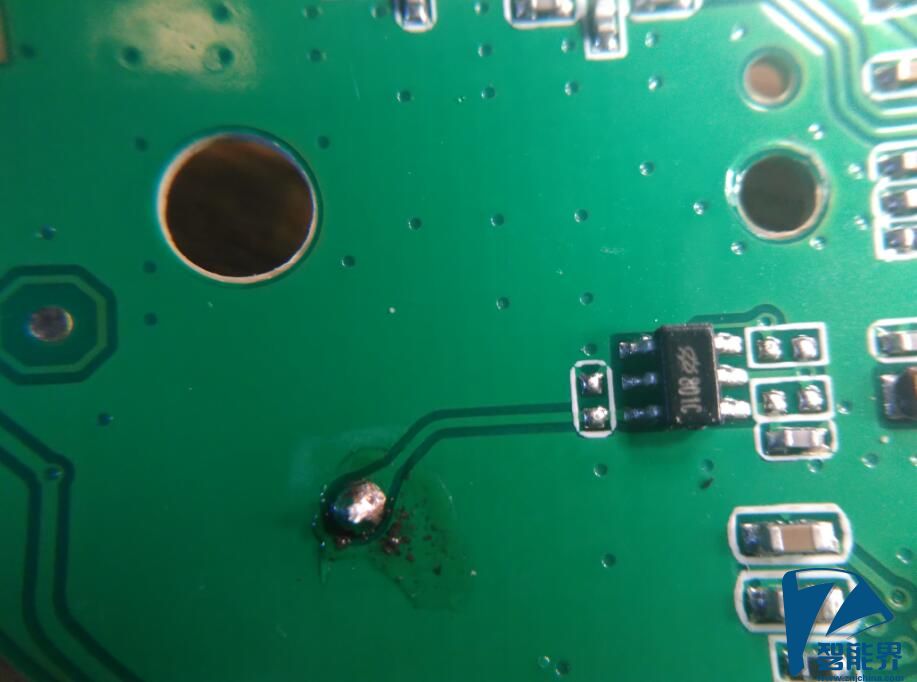

觸控部分采用合泰單鍵芯片BS801C,通過人體分布電容的觸控經過處理后啟動相應的線路開啟液晶顯示屏顯示。

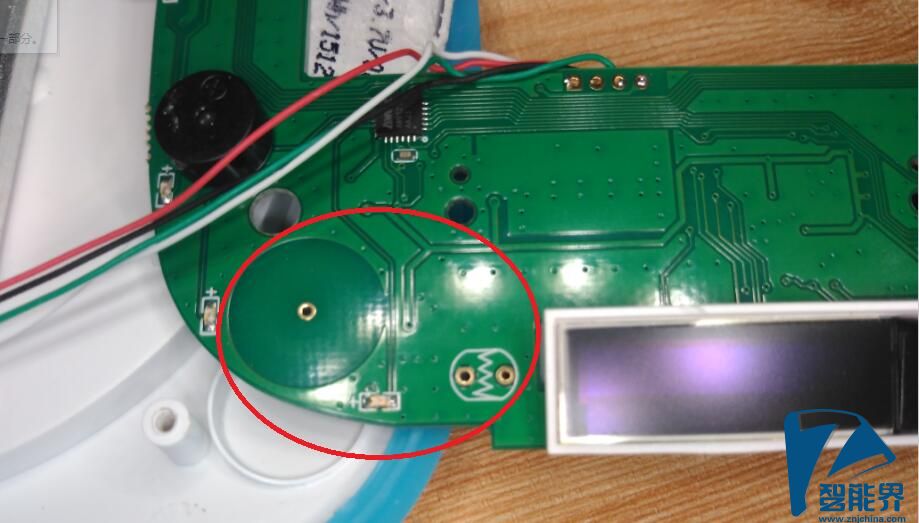

PCB板上預留一個光敏元件和觸控部位，不知道是不是今后在設計上升級產品作用呢？說不定還帶有光控顯示以及多功能菜單功能呀！值得期待和關注。

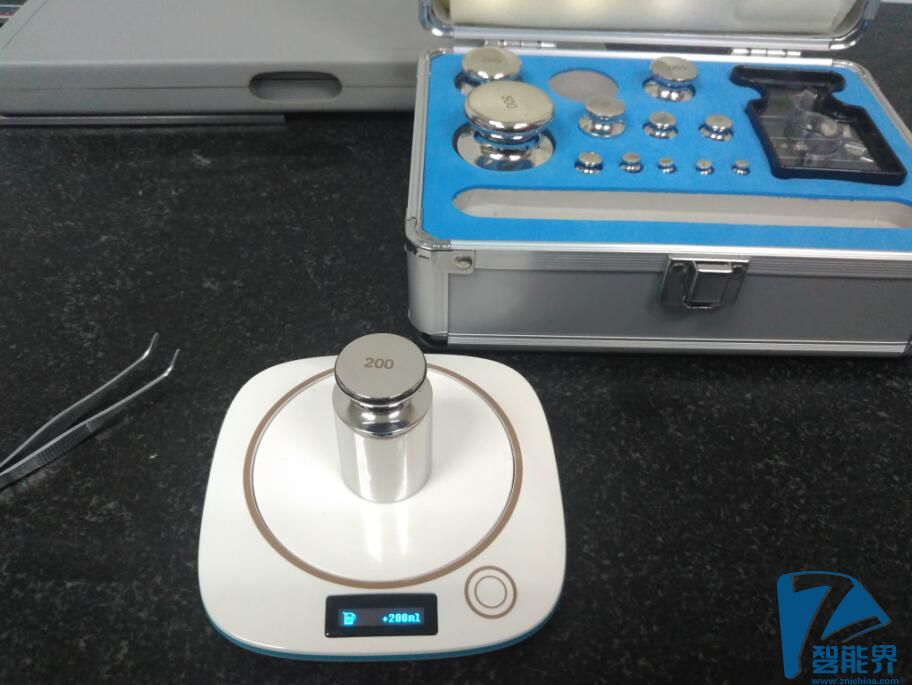

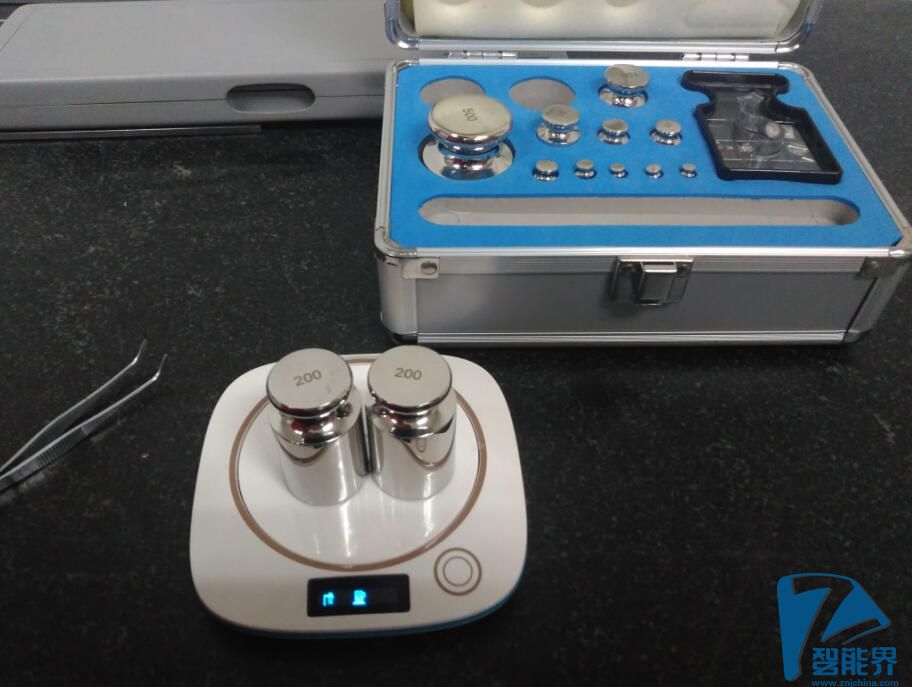

怎么拆下來那就怎么給裝回去，順便使用標準砝碼對其初步校驗一下。200g砝碼稱重一點不差。這里需要指出的是菜單里沒有體積和重量切換模式。不過本來這款杯墊就是用來測量水的容積變化，不知道我用來測量砝碼是不是不夠規范呀！實際測量貌似還是挺準確的。



三：體驗篇

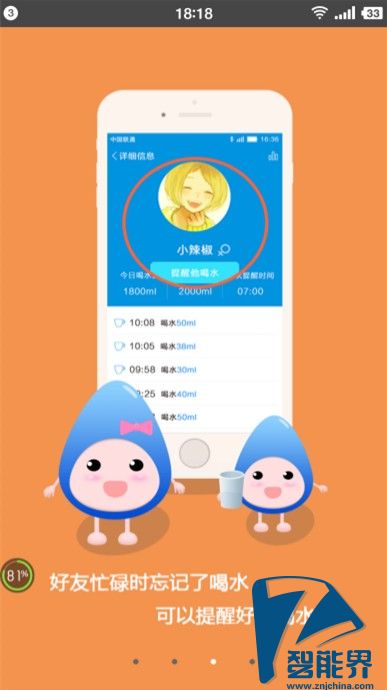

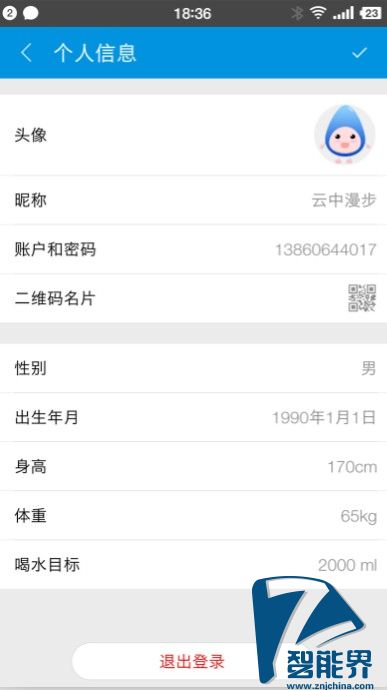

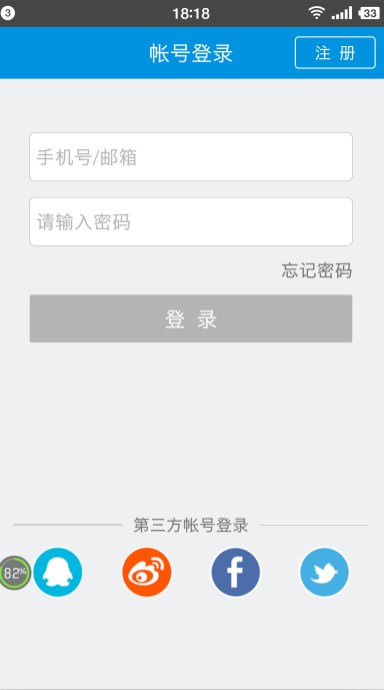

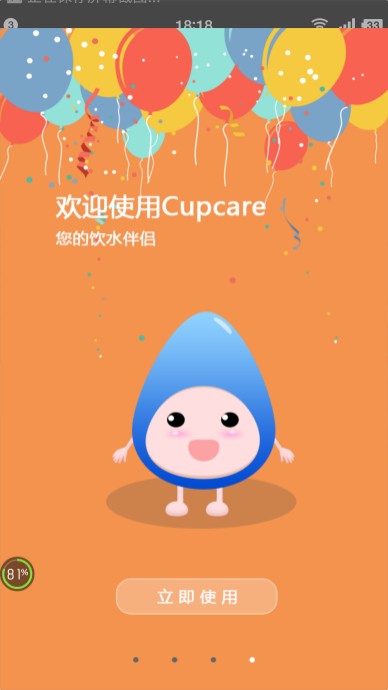

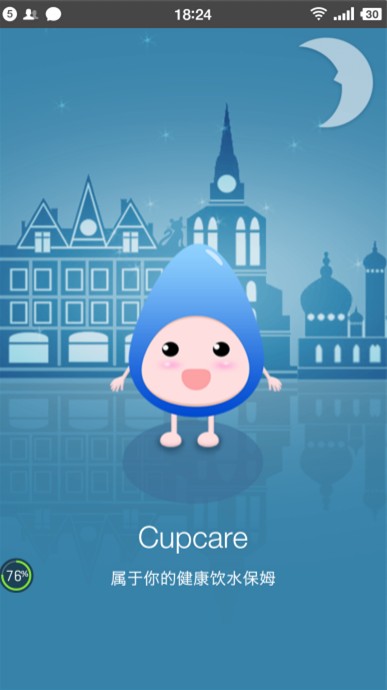

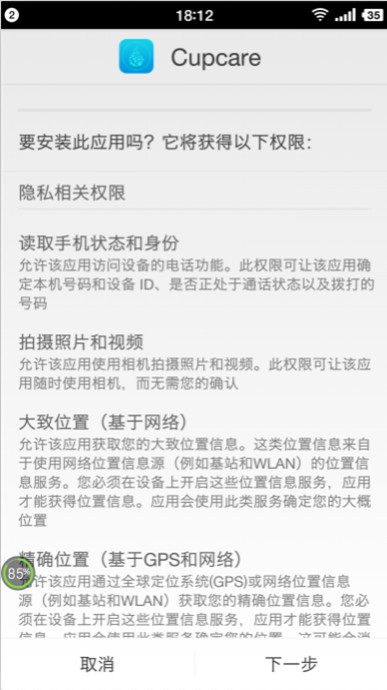

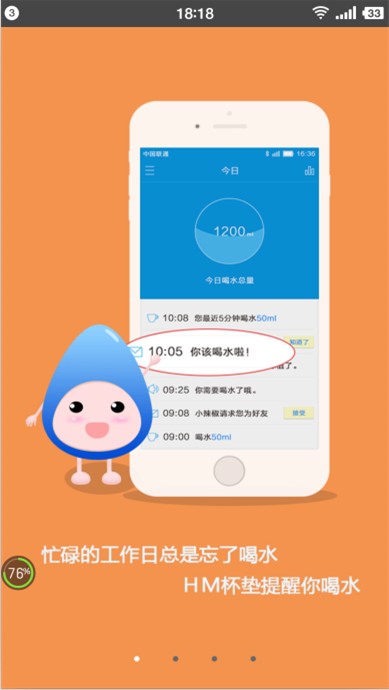

實際使用比較簡單，手機通過說明書上的二維碼掃描下載CupCare APP軟件安裝后就可以使用。APP界面采用小水滴卡通形象一步一步指導用戶注冊登入進行相關參數設置。

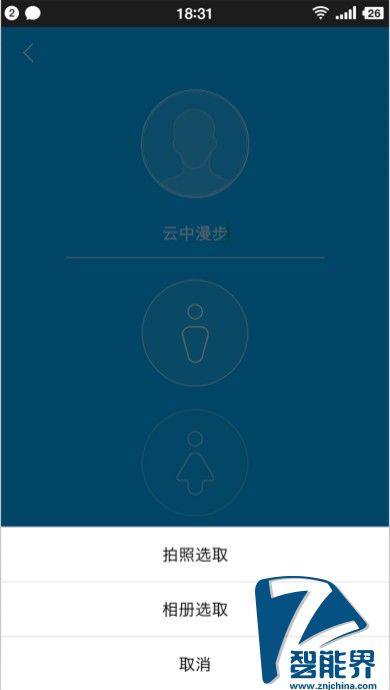

在設置頭像環節出現一個小bug.頭像選擇好后軟件自動退出無法使用，必須卸載后重新安裝。使用的是堅果手機，系統版本安卓4.4。

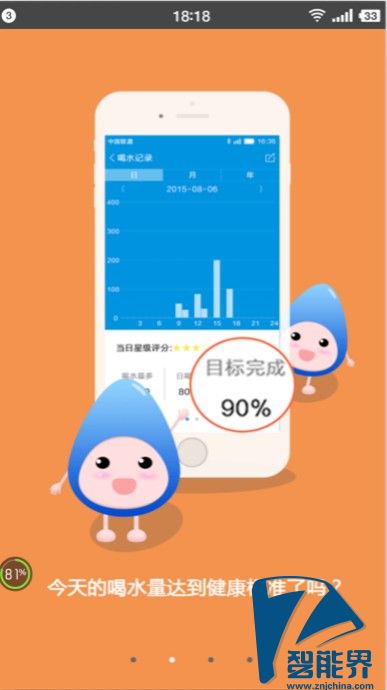

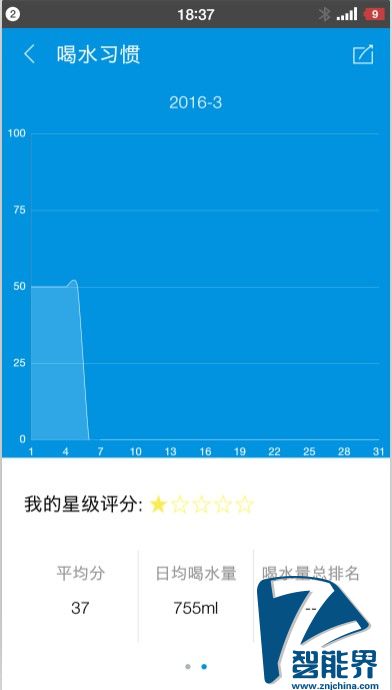

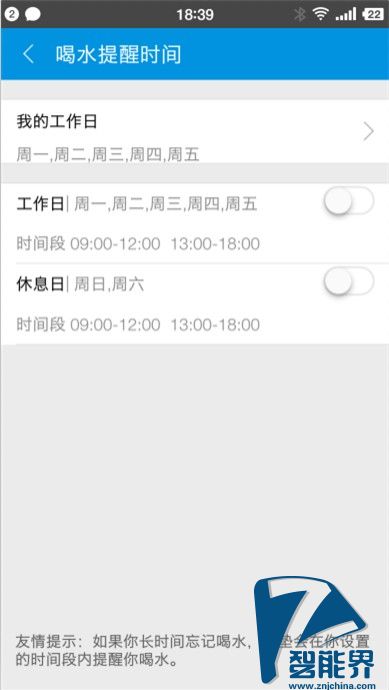

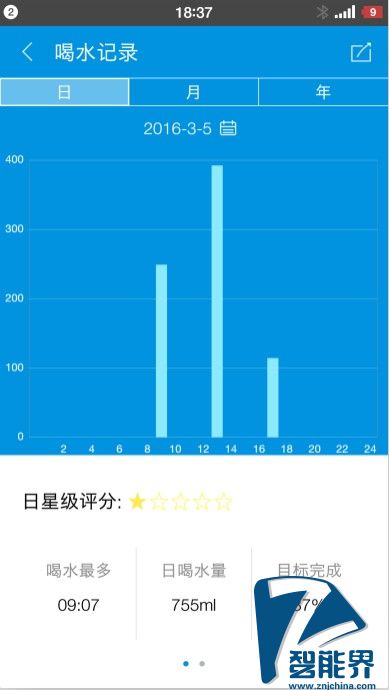

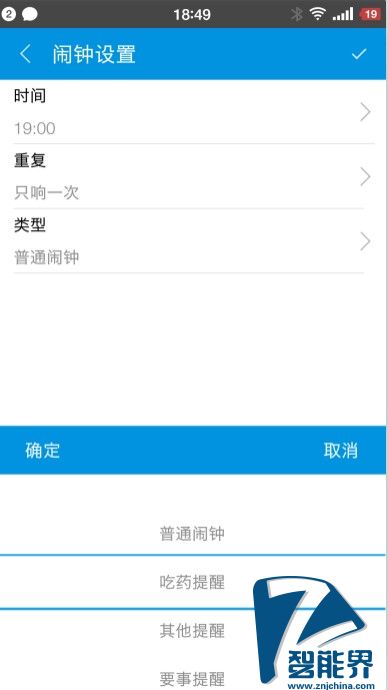

 通過手機APP可以時時查看喝水記錄曲線圖表以及可以設置鬧鐘提醒喝水時間，對于久坐辦公室人員特別適合。

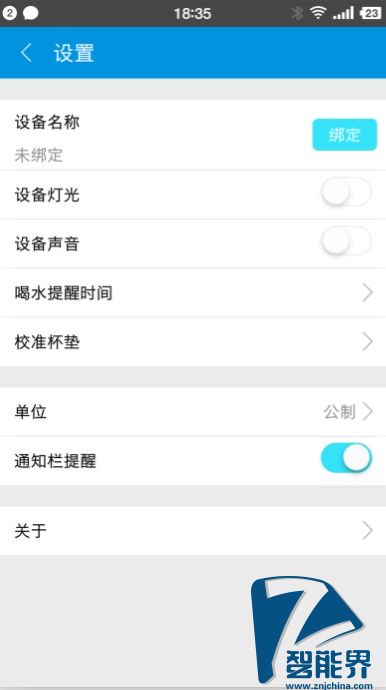

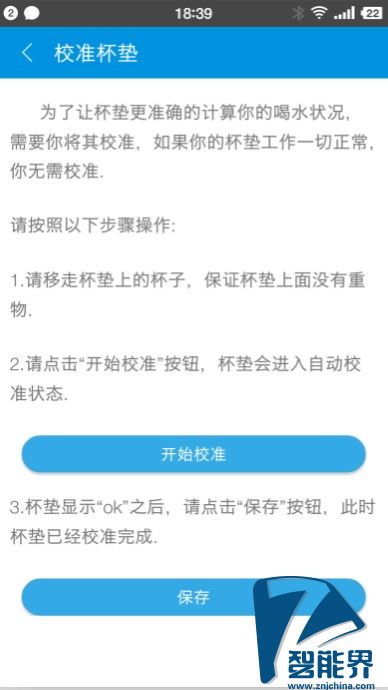

 當發現測量水量有出現誤差情形下可以通過手機設置校準杯墊進行一次自動校準功能。

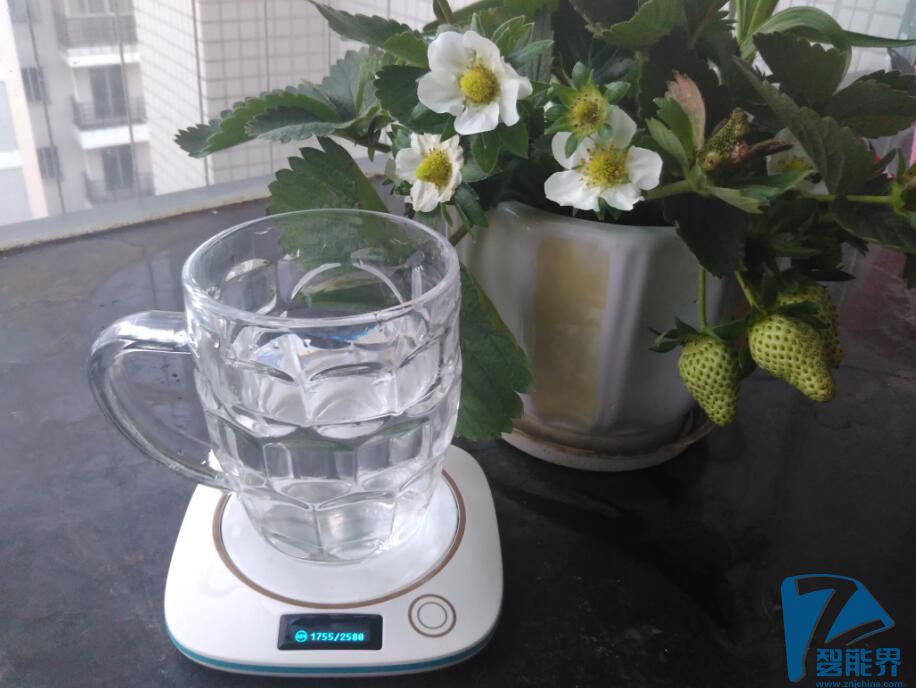

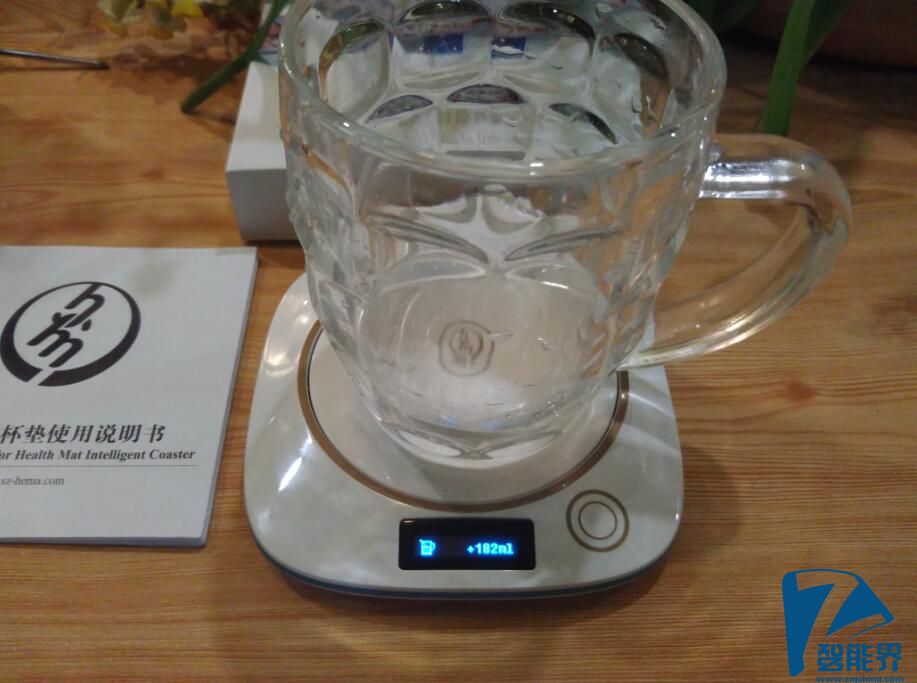

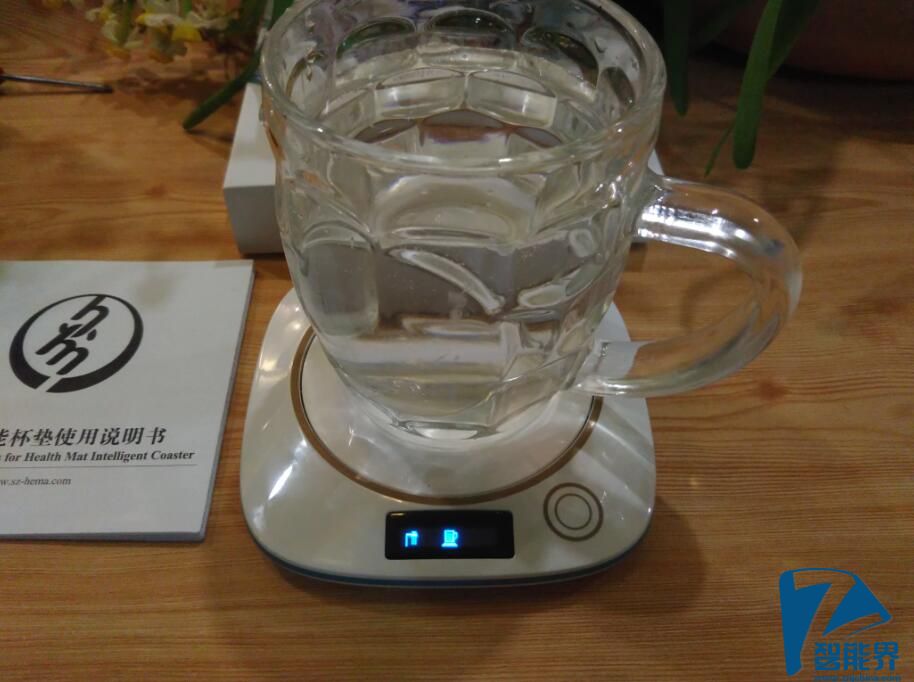

APP部分介紹完畢，接下來實際操作一遍吧！將裝滿水的容器置放在杯墊上。等到出現“杯子拿起提示”就可以開始喝水了，這是給杯墊做個首重測量保存數據，然后喝完水的杯子再放入杯墊上。讀取的數據就是喝水的容量。前后兩者數據的相差量就是剛剛喝完水的容量。這個應該不難理解吧！注意一下放置在杯墊上杯子和水的總重量不可以超過2KG。



總結

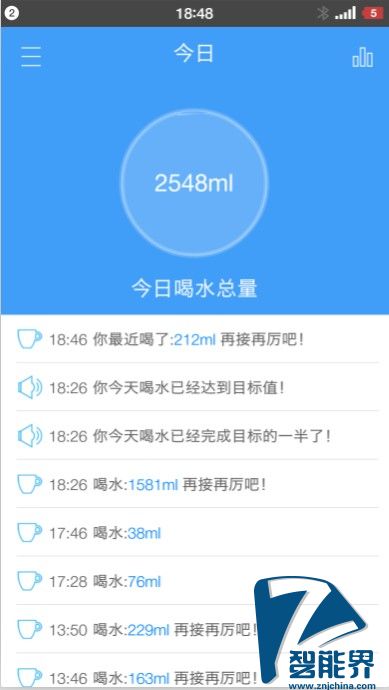

根據研究數據，健康成年人每天應該補充水分在2000ml左右。當用戶設置好個人喝水目標之后，杯墊就開啟喝水時間段提醒功能，在設置好的時間段通過滴滴聲提示用戶要及時喝水以及統計出當天的喝水總量。

產品優點方面：外形小巧，待機時長。在實際體驗過程中這個提醒非常準確還有喝水測量數據比較直觀易懂。

產品缺點方面：由于該儀器傳感器比較脆弱，需要在杯墊醒目位置注明不能超重2KG提示。APP問題比較多，比如設置頭像后系統會閃退，不能通過APP關閉設備燈光功能。公英制單位無法提醒在杯墊顯示屏上。如果后續加入人聲提示喝水量那就更完美了。
