前言

隨著生活水平的提高，智能家居產品也逐漸廣泛的步入尋常百姓家庭，大到智能電視，智能掃地機，智能凈水器，小到智能排插，智能路由器，智能監視器等等?？梢姮F(xiàn)代人對智能產品的熱愛和追求。智能產品確實給人們帶來不少便捷性和優越感。更能體現了社會的進步和科技的發展。今天給大伙帶來的是一款小K智能音樂門鈴，它 的出現將帶給你與眾不同的體驗感受。跟普通的門鈴有啥不一樣的地方呢？下面我將從外觀介紹，內部拆解，實際體驗三個環節來為你一一呈現。

一：外觀介紹

小K智能音樂門鈴在包裝上采用極簡紙盒方式。在暴力的物流過程中，外包裝紙盒稍微有些變形。還好內部的保護做的很到位，絲毫沒有影響到產品的整體。正面印有這款產品的品牌logo標示。Smart Bell也清楚的表明這是一款智能型的門鈴哦！這是來自杭州控客信息技術有限公司旗下的其中一款智能產品。附上部分信息參數：

產品型號：KK-Sbell

工作電壓：AC110~220V.50Hz/60Hz.

無線頻率：433MHz.

接收器最大功耗：1W.

發射器最低功耗：10mW.

音量可調范圍：25~85dB.

打開外包裝內容物不多。其中有門鈴發射器和接收器一副，保修卡，說明書以及合格證。外帶智能界小卡片非常貼心。這可是智能科技聚合推薦平臺首發的評測產品哦！

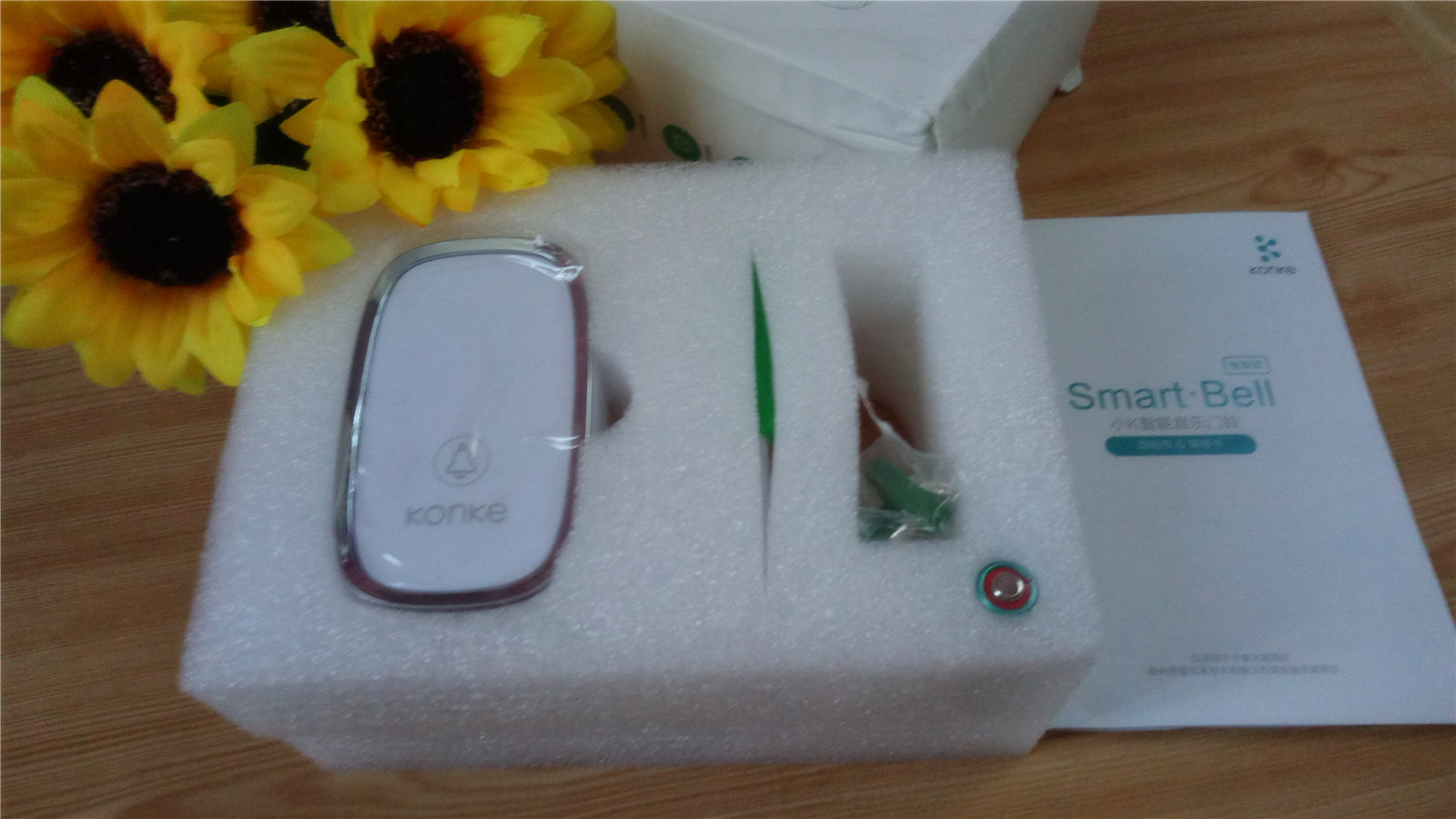

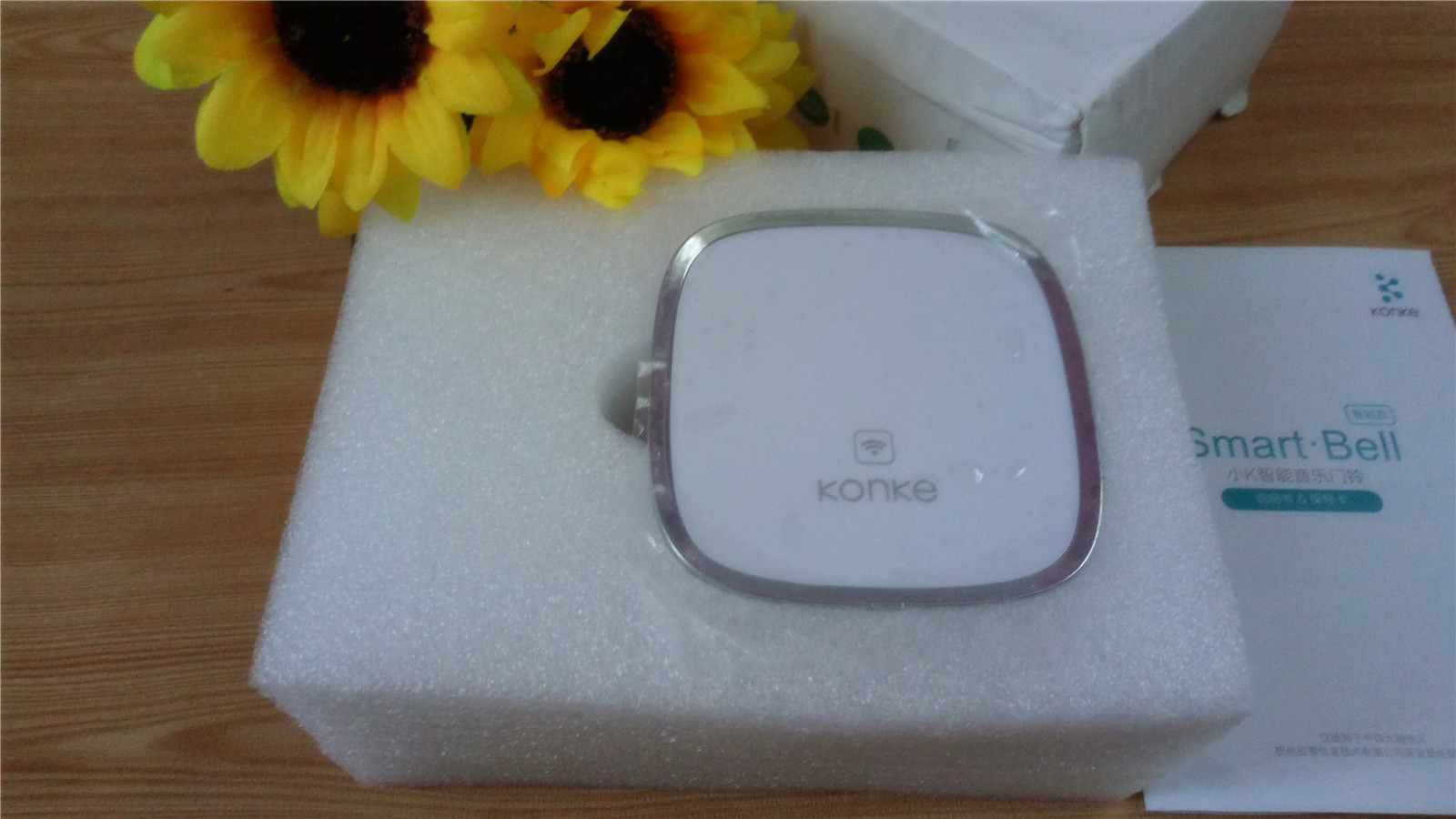

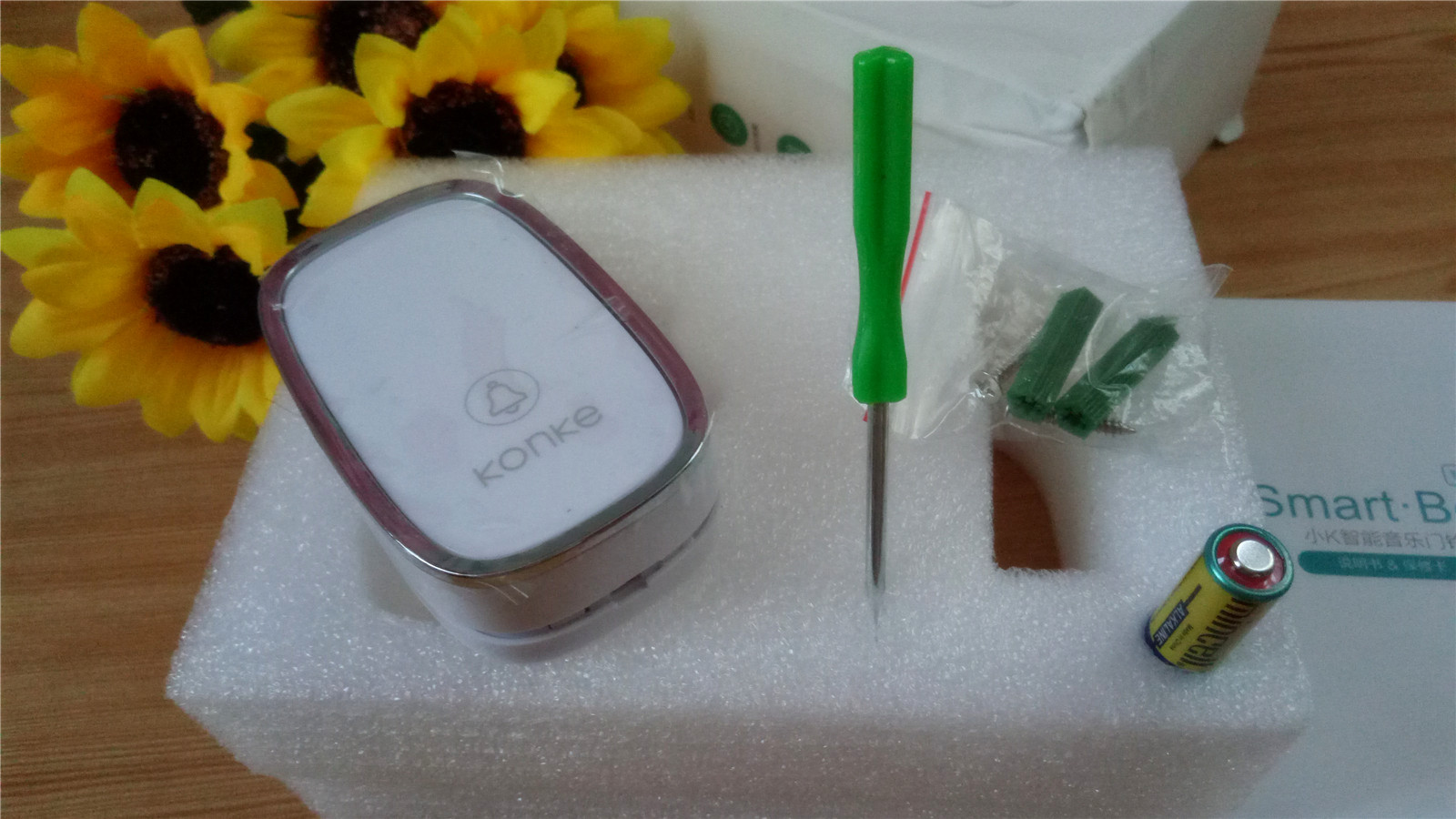

小K智能產品在厚實的泡棉包裹下非常的牢靠。正面是接收器，背面則是發射器，還加入一把小螺絲刀，一包固定螺絲，一張強力雙面背膠，一顆12V/23A堿性電池。官方考慮很周全，該附贈的小配件一個不少，也極大方便了用戶安裝和操作體驗，拿到手就可以使用了。

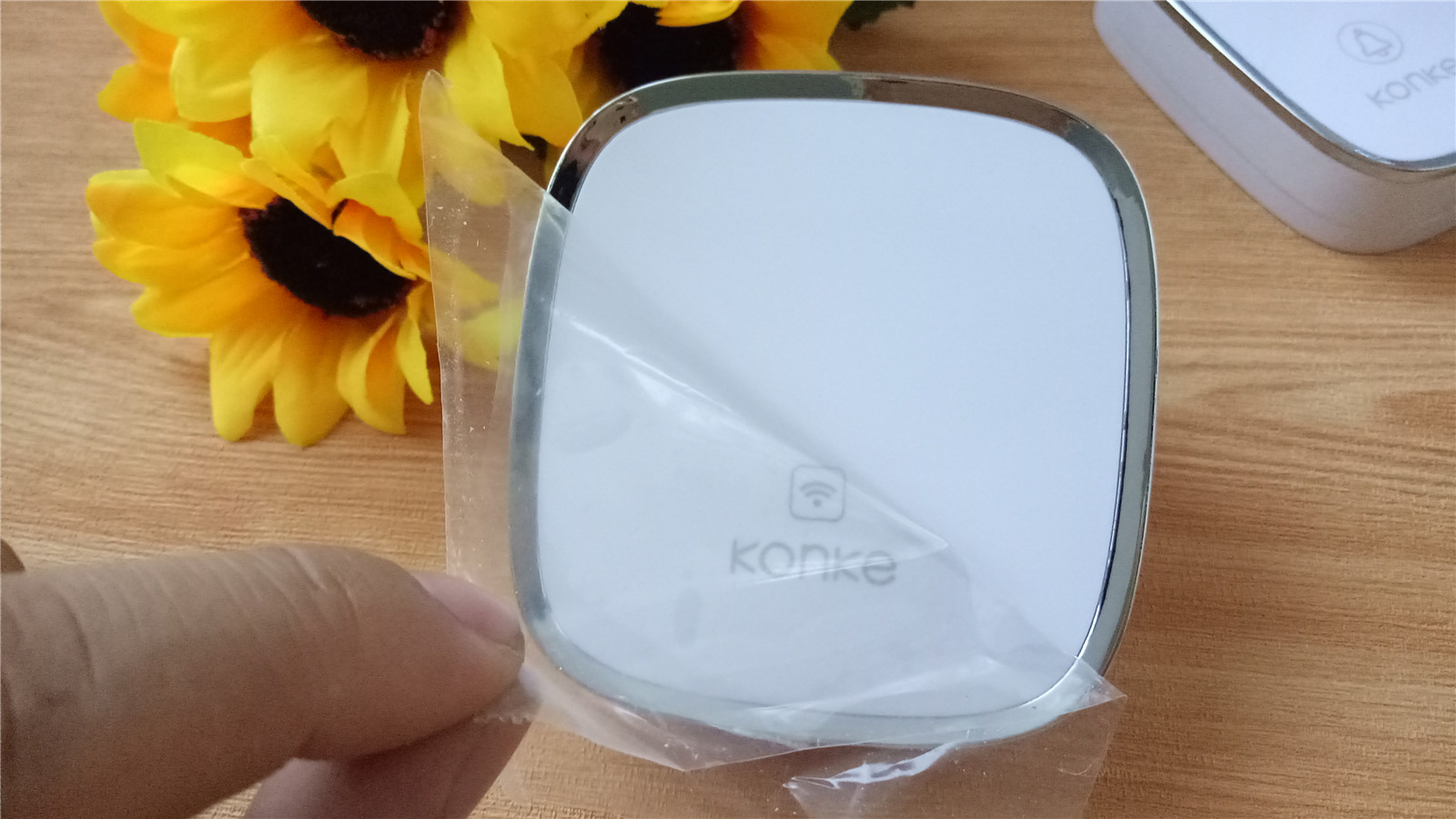

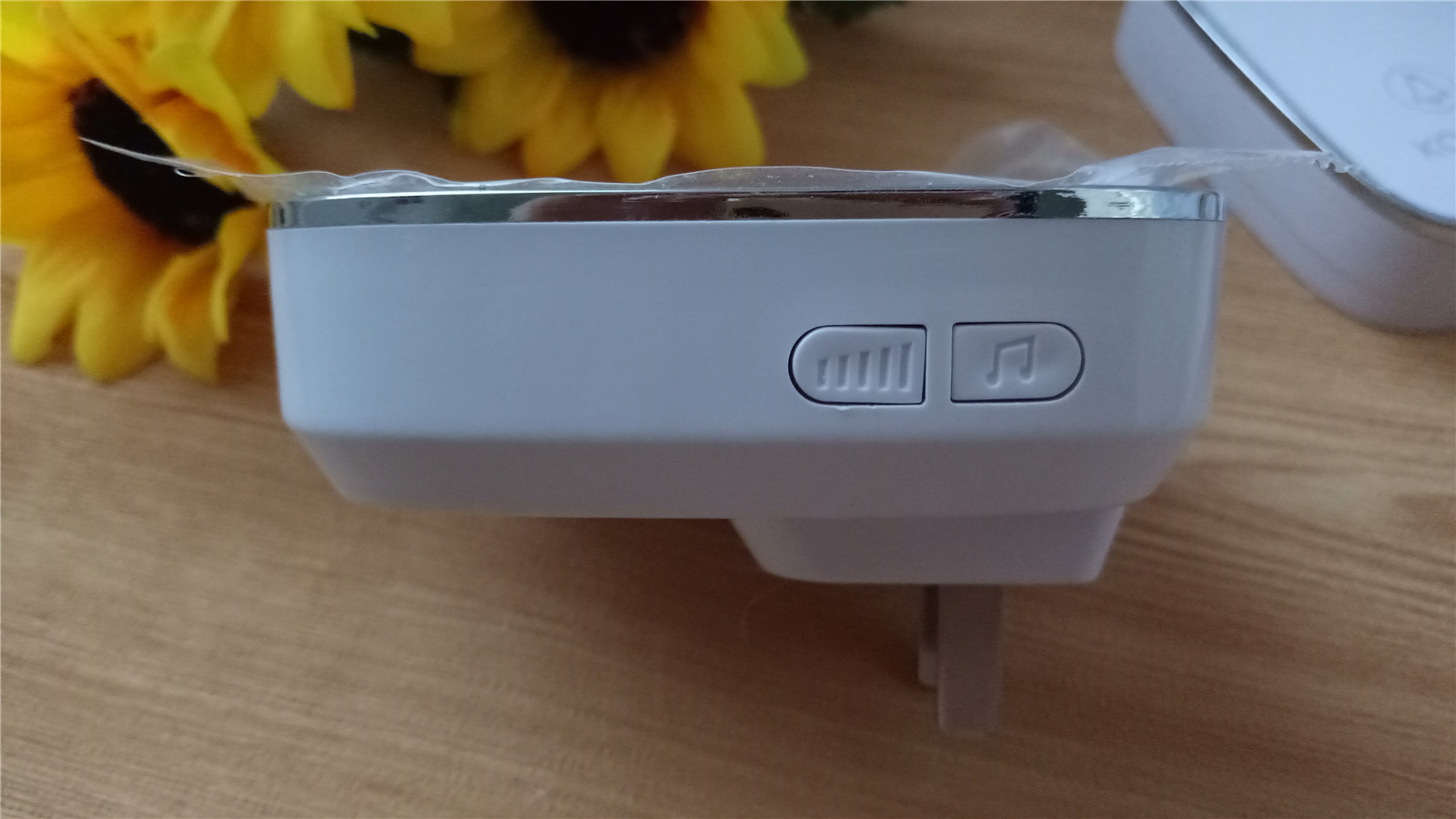

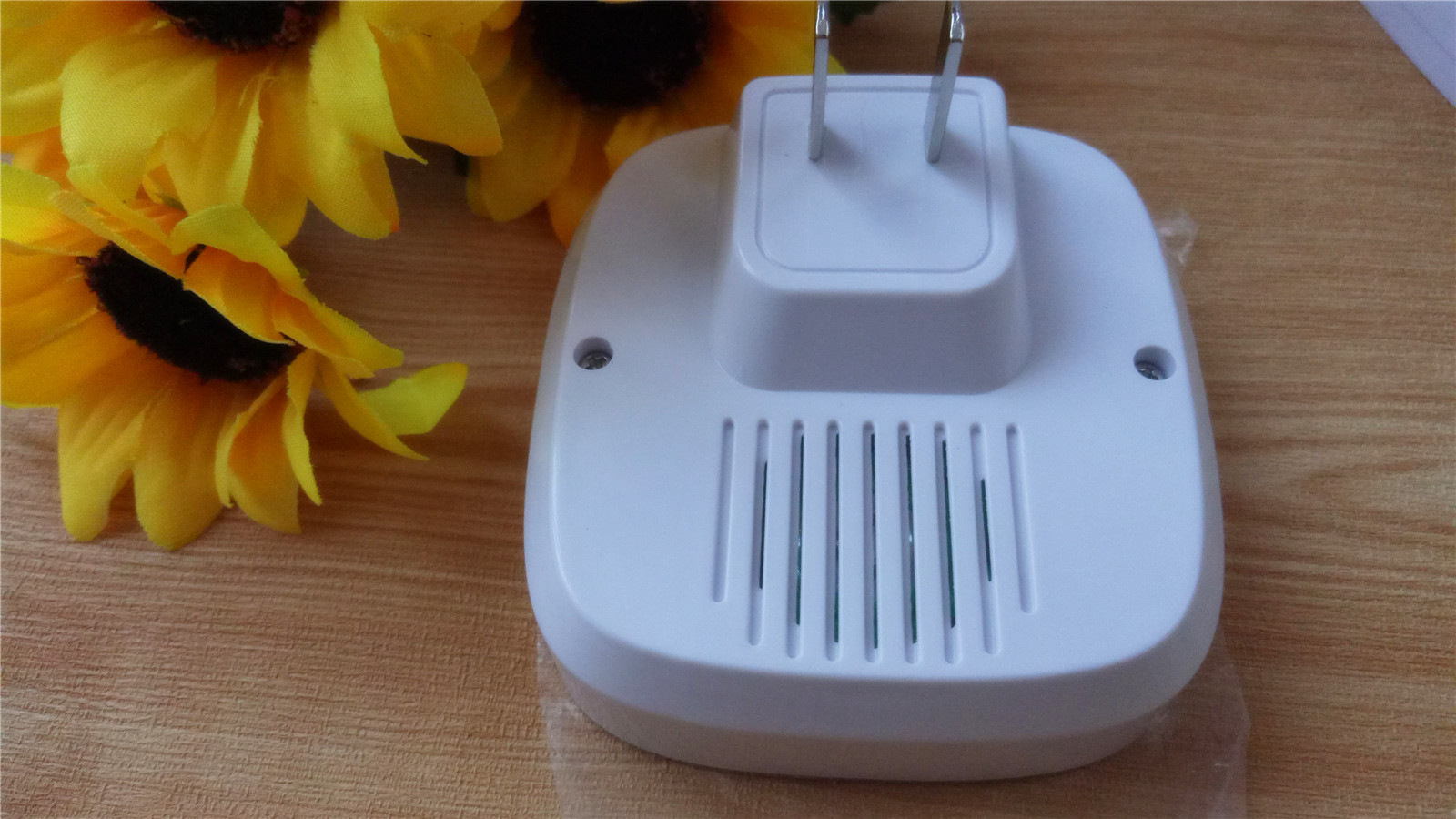

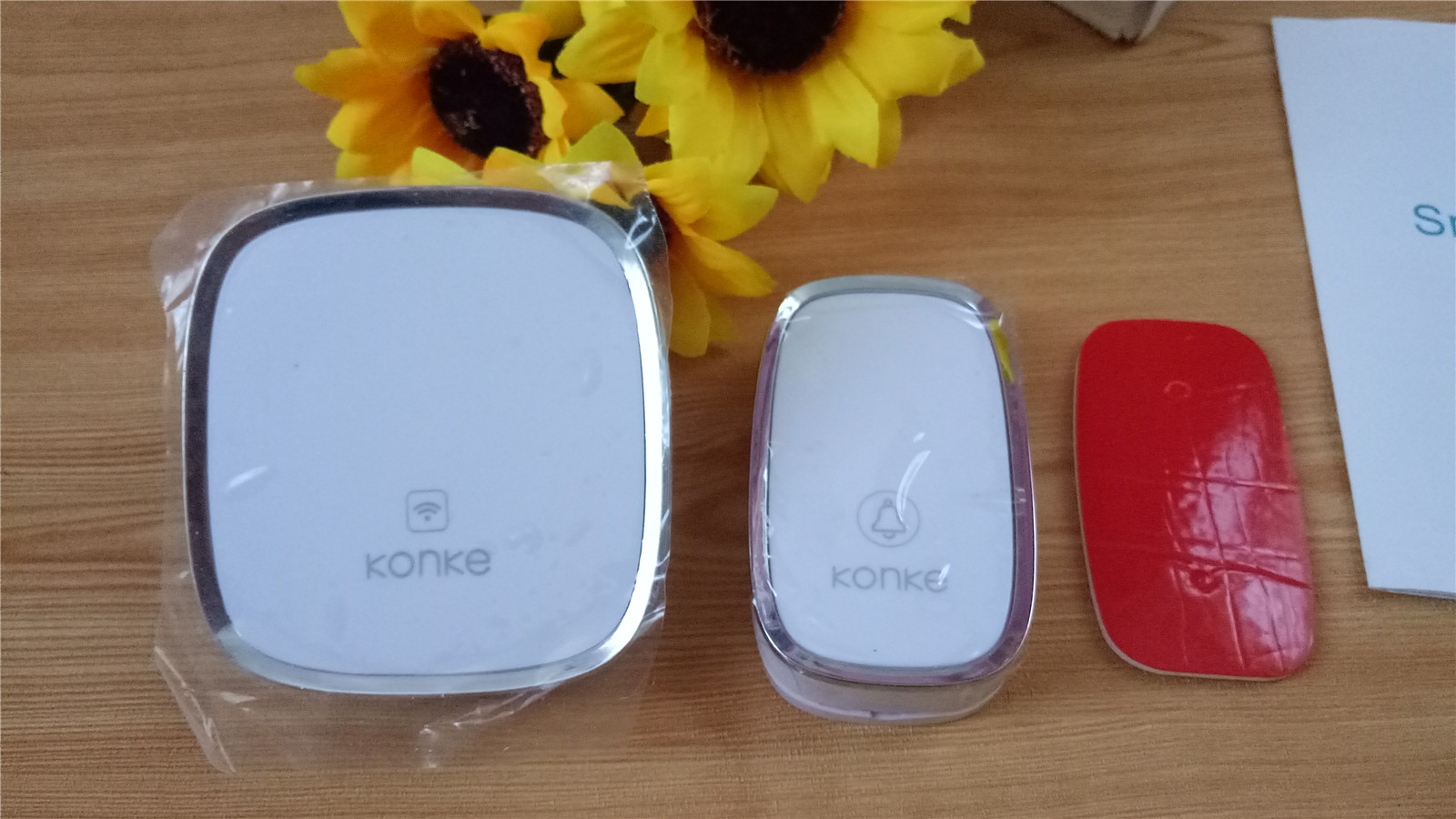

小K智能音樂門鈴的接收器外形尺寸：75*80mm，個頭不大跟普通的門鈴沒啥兩樣。表面還貼附一張保護膜，正面印有KONKE品牌Logo字樣，一個WIFI圖標則是表明了該門鈴具有無線聯網功能。在它的上方還隱藏有三顆工作指示燈，側面僅有兩顆按鍵分別是音樂切換鍵和音量大小調節鍵。背面則是兩插電源插頭，以及在它下方的一排喇叭發聲孔。

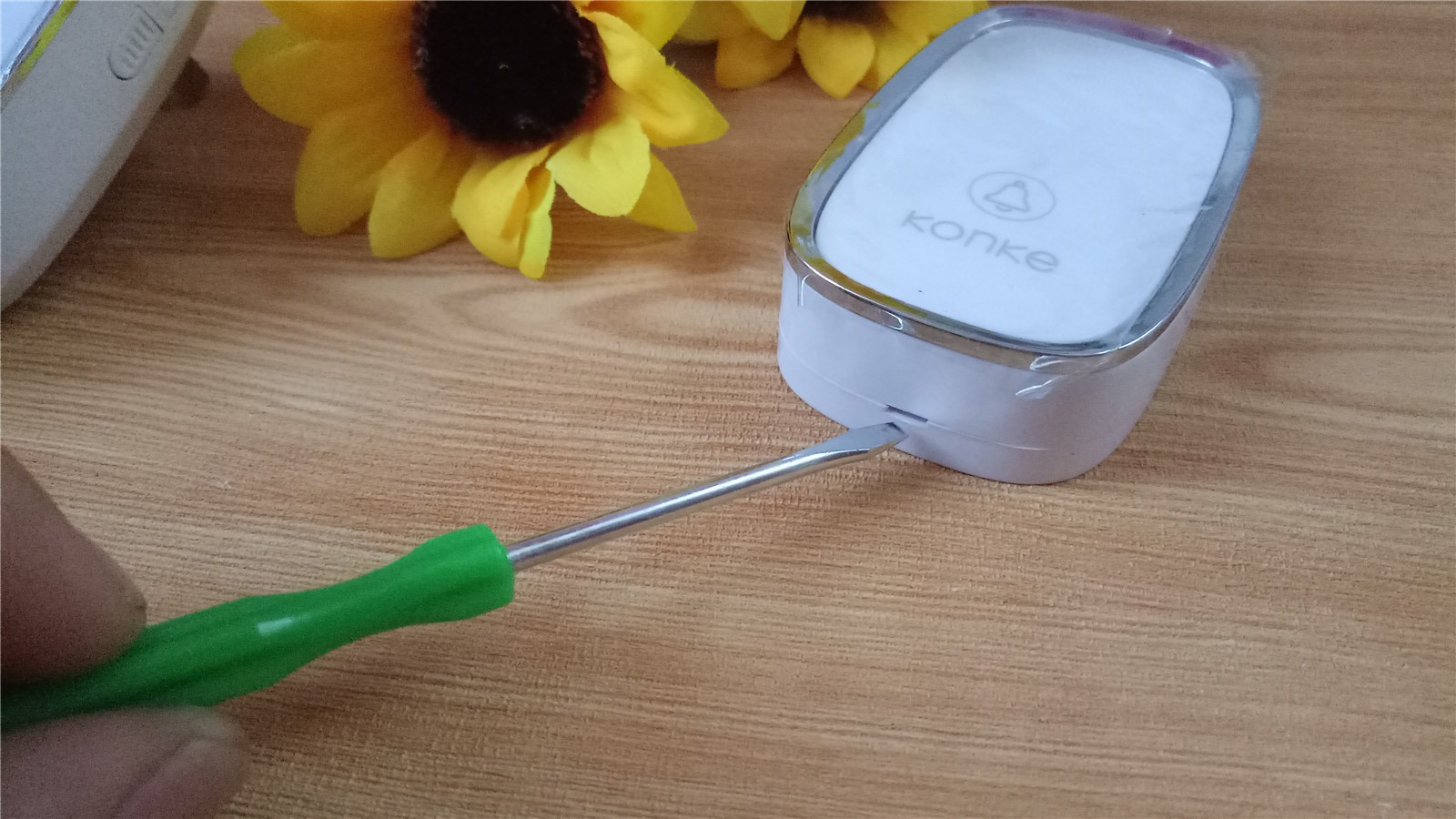

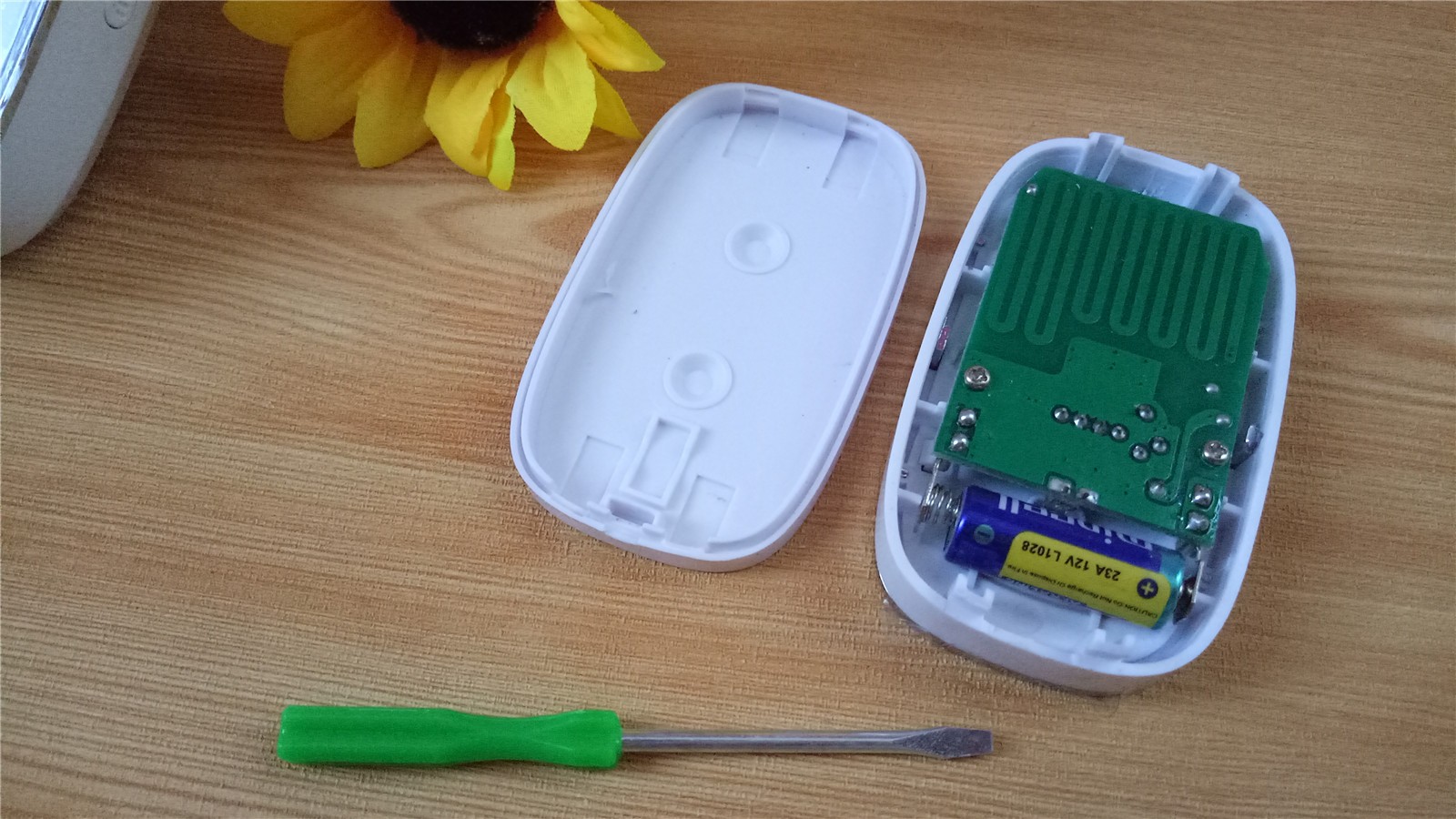

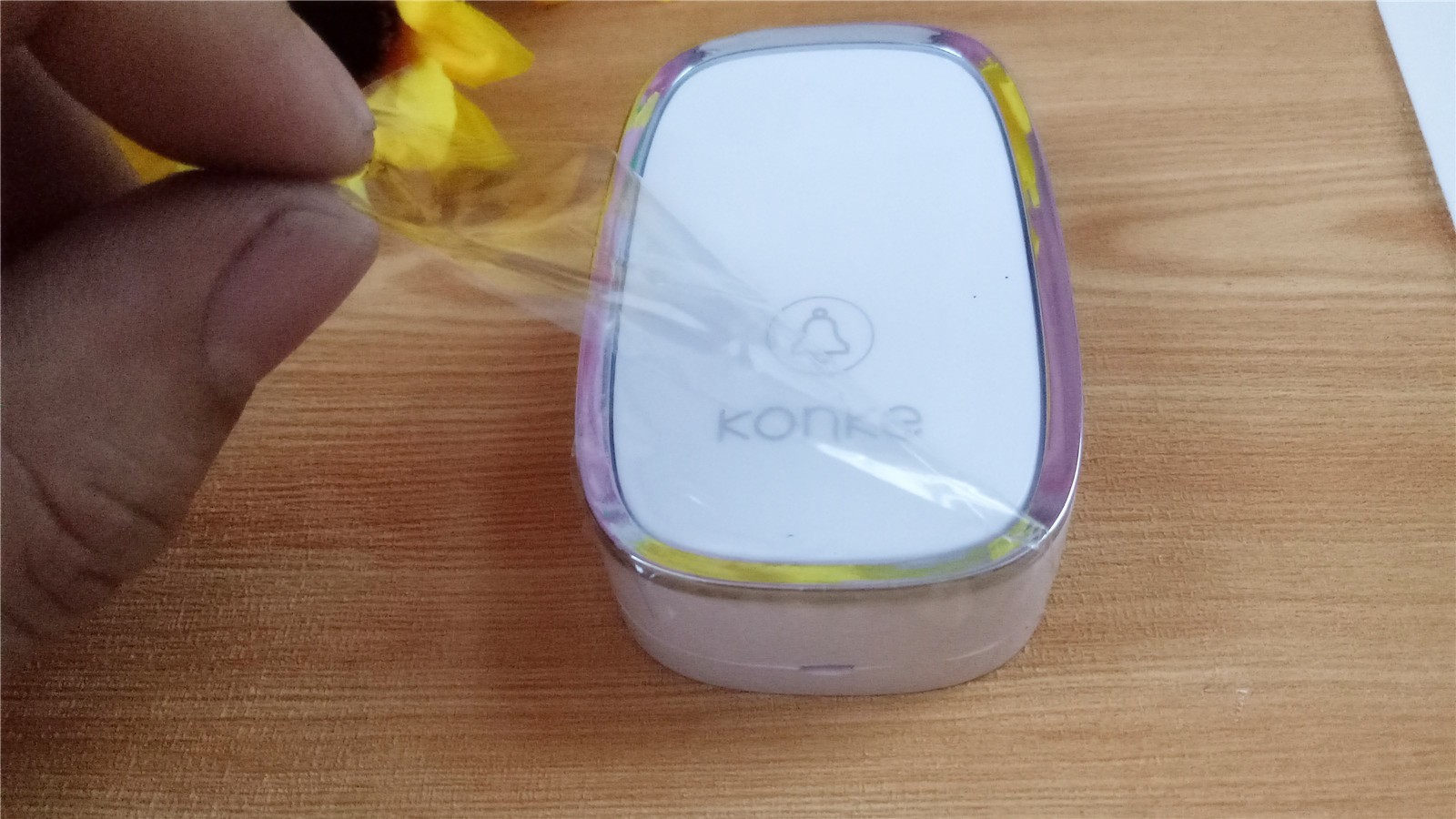

小K智能音樂門鈴的發射器外形尺寸：50*80mm。同樣表面貼附一張保護膜，KONKE上面有個門鈴標示里面也隱藏著一顆可發光指示的藍燈。通過附送的螺絲刀撬開頂部的開口處就可以打開發射器裝入12V電池。工作中可以看到藍色指示燈發出的光亮，十分醒目也方便用戶查看，當內置的電池沒電了，也是用同樣的方式打開更換電池就可以了。官方數據一顆12V堿性電池可以待機使用1年左右，靜態功耗極低非常的省電。附贈的雙面膠尺寸跟發射器一樣規格，不過開孔位置似乎有些偏差。

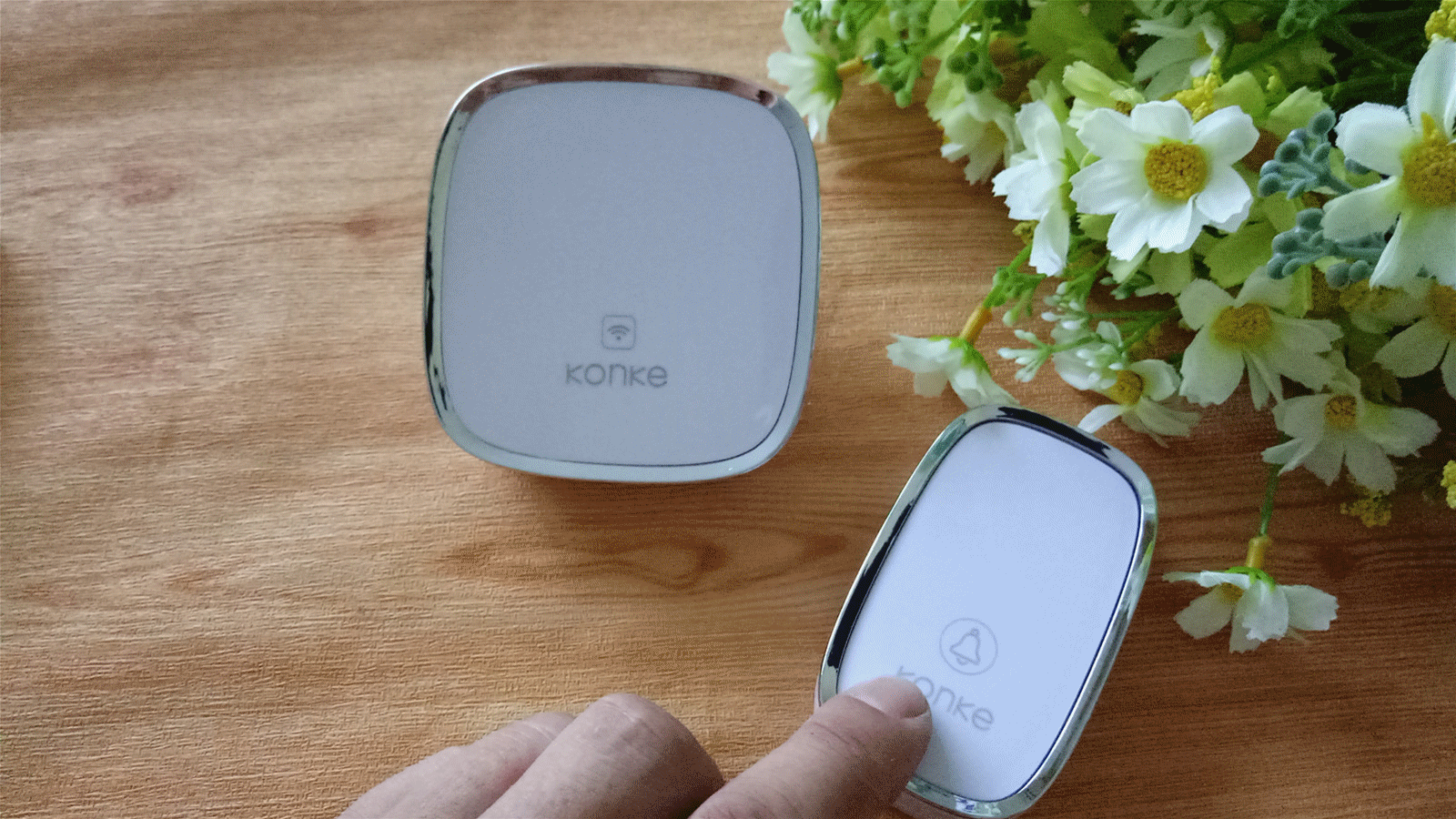

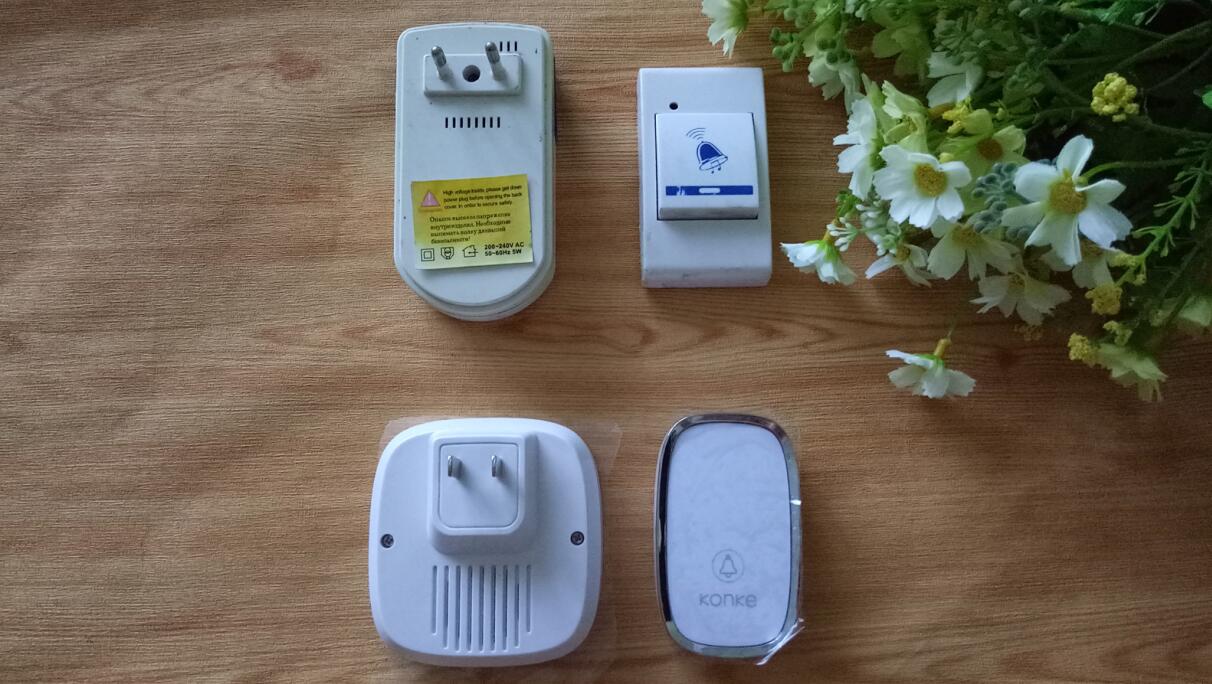

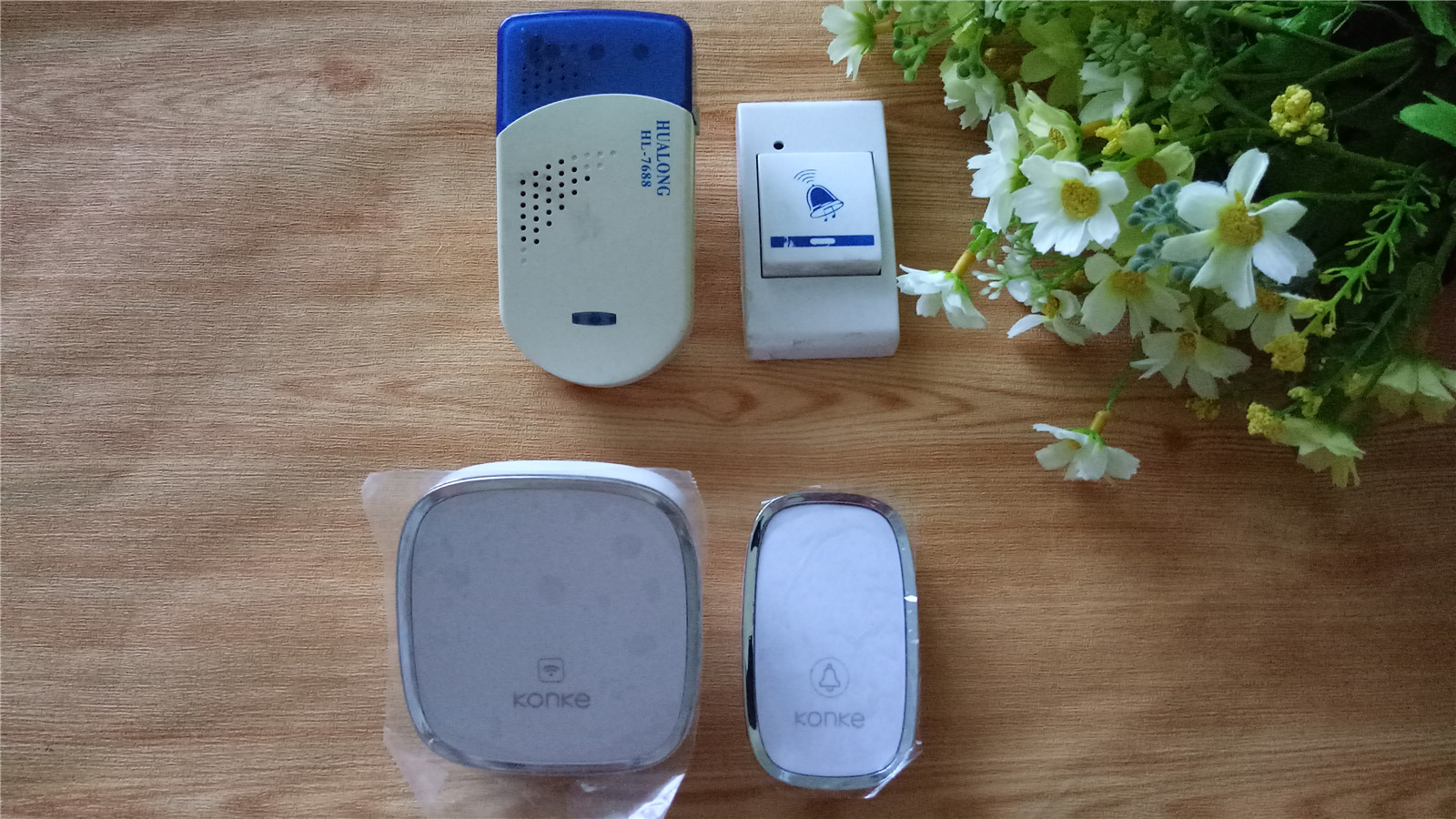

跟家里的一款普通的音樂門鈴做個對比吧！可以看出小K無論在外觀顏值還是內在功能上都略勝一籌。普通的這款門鈴，鈴音只有8個音效模式選擇，而小K智能門鈴多達36種，甚至可以自己DIY喜歡的音樂門鈴聲。是不是太妙了。

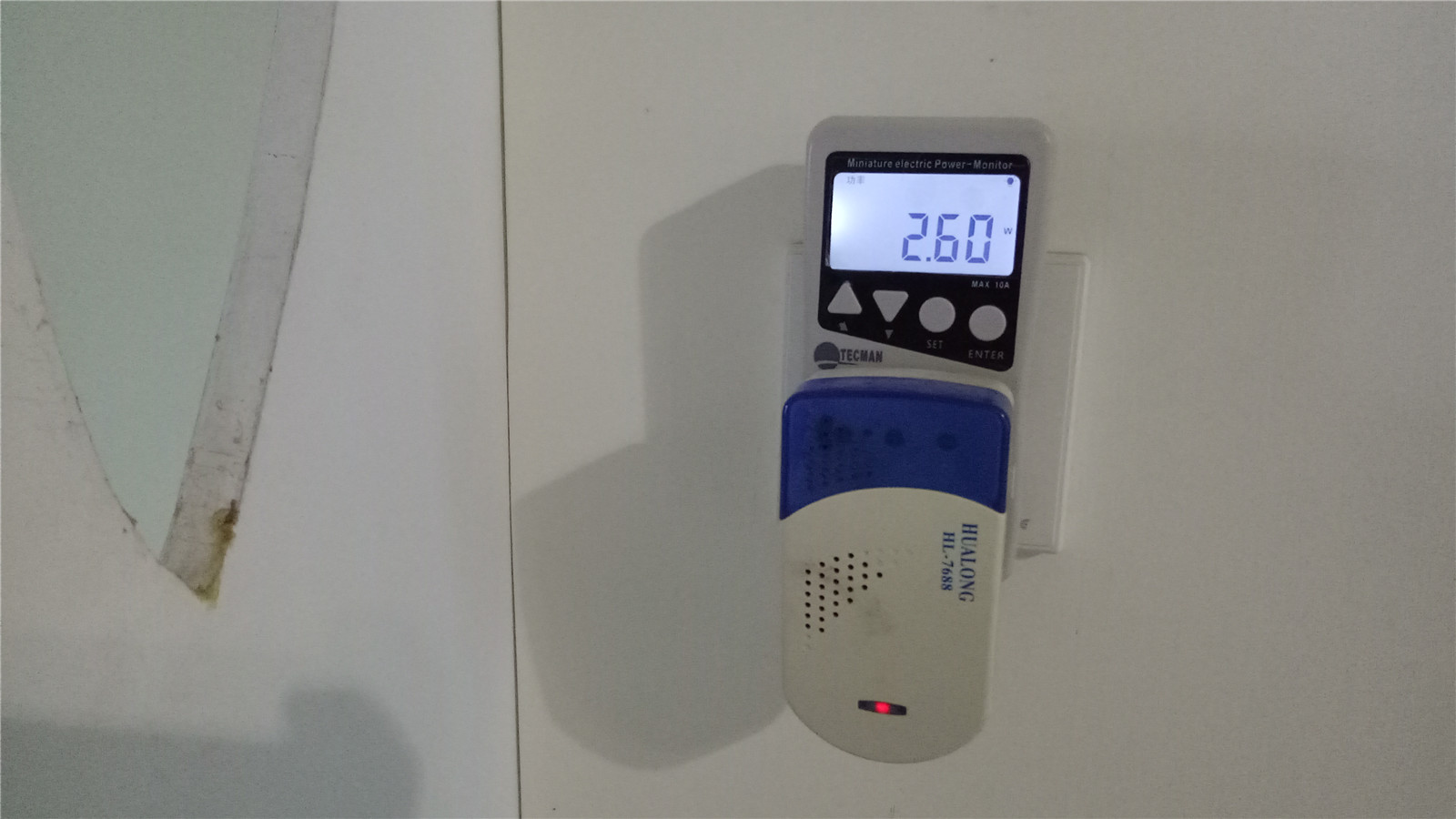

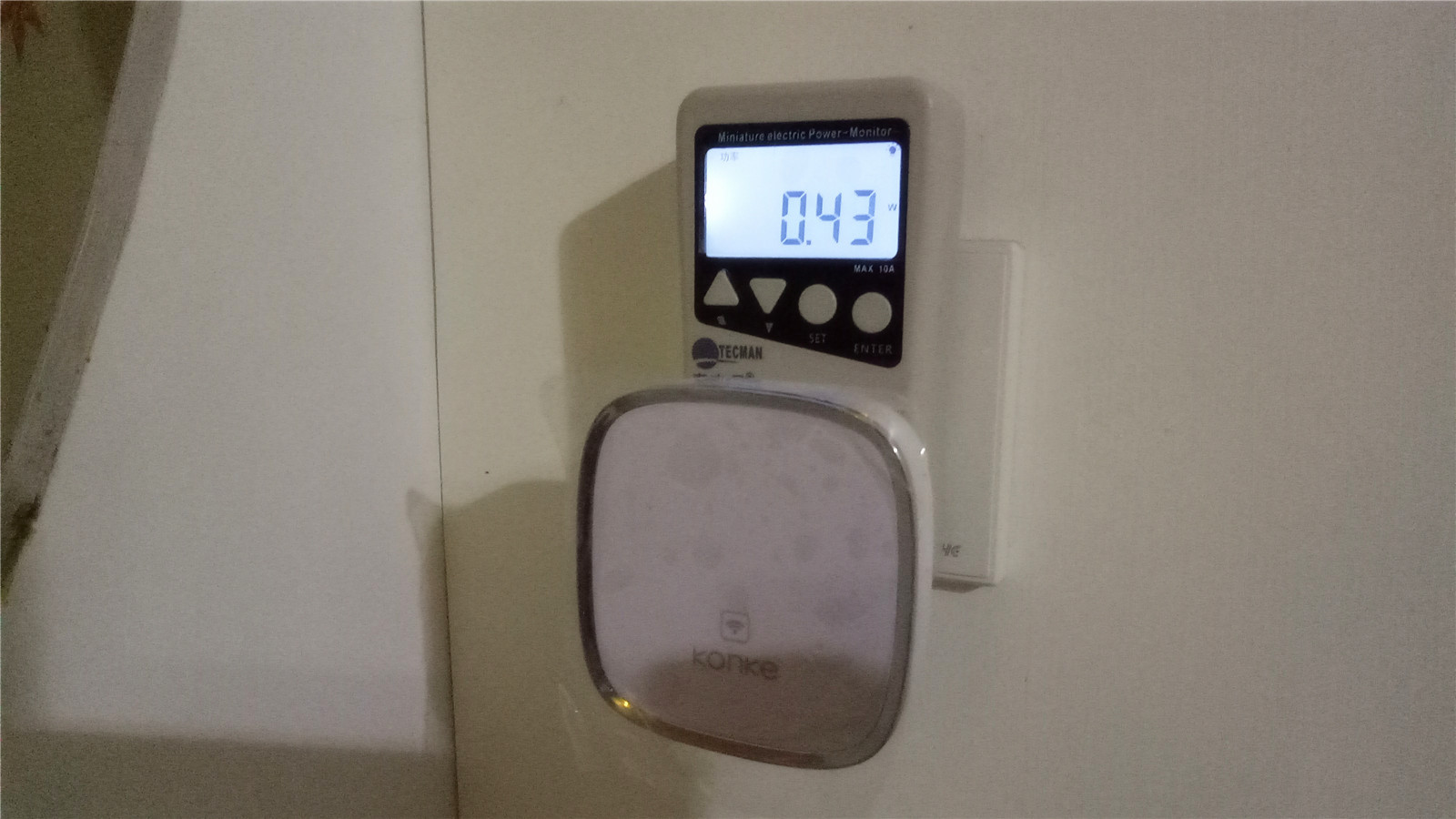

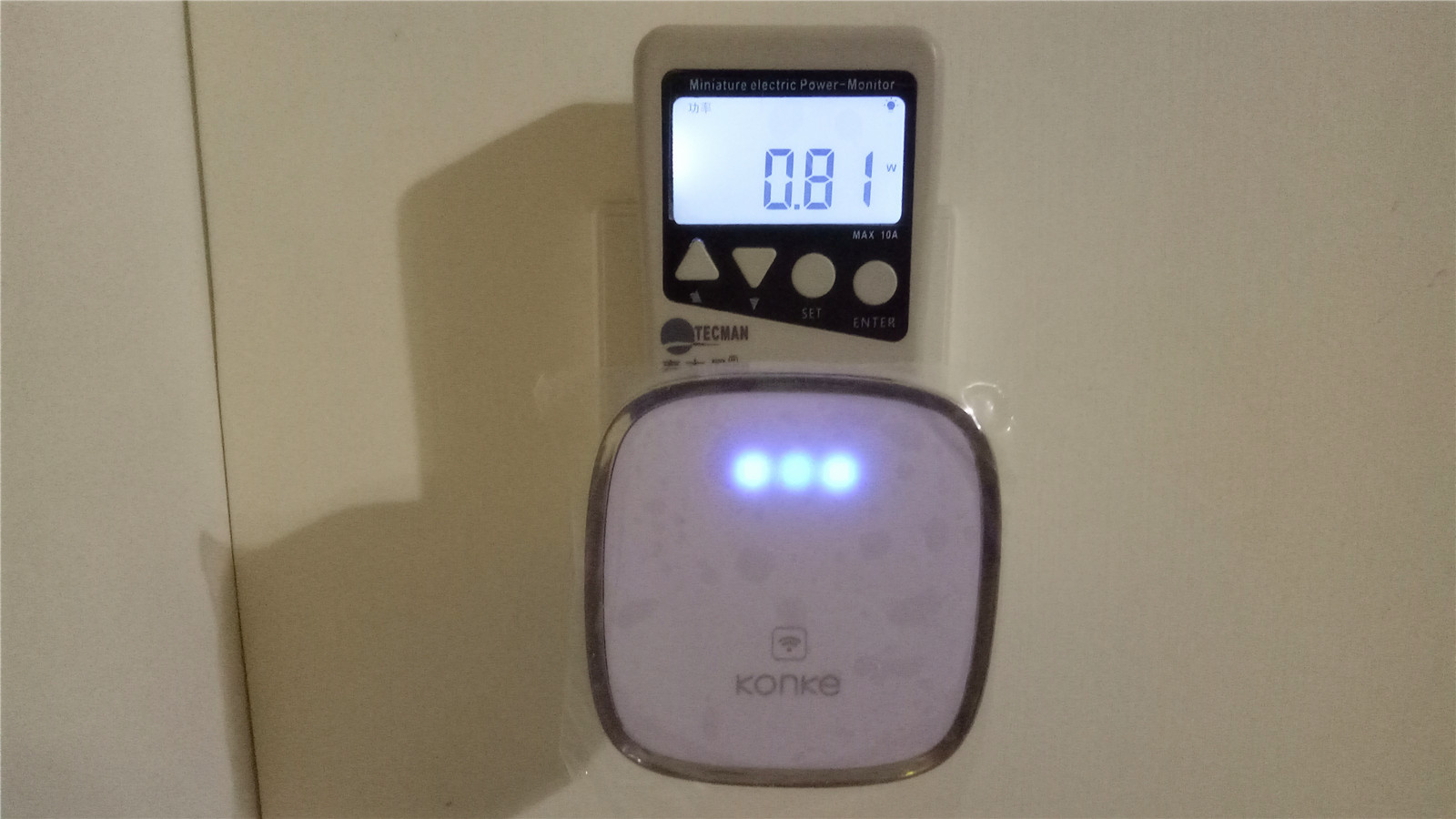

在功耗方面，小k智能門鈴也表現的比較省電。待機在0.43W,工作時0.81W。永遠都低于普通門鈴帶來的功耗。按照一天24H工作待機，一年算下來總電量不會超過10度電。是不是很省電呢？

二：內部拆解

門鈴接收器拆解：

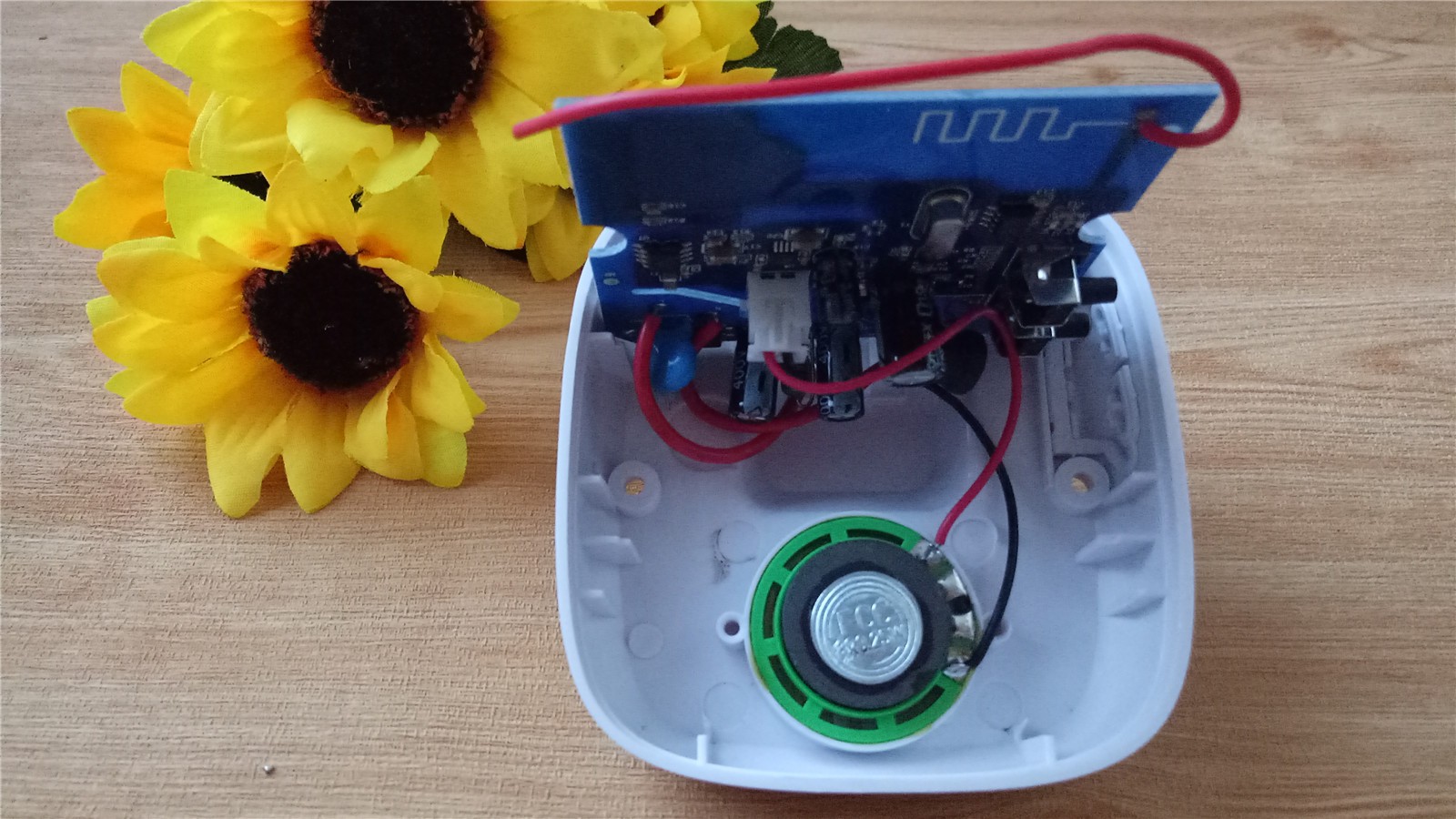

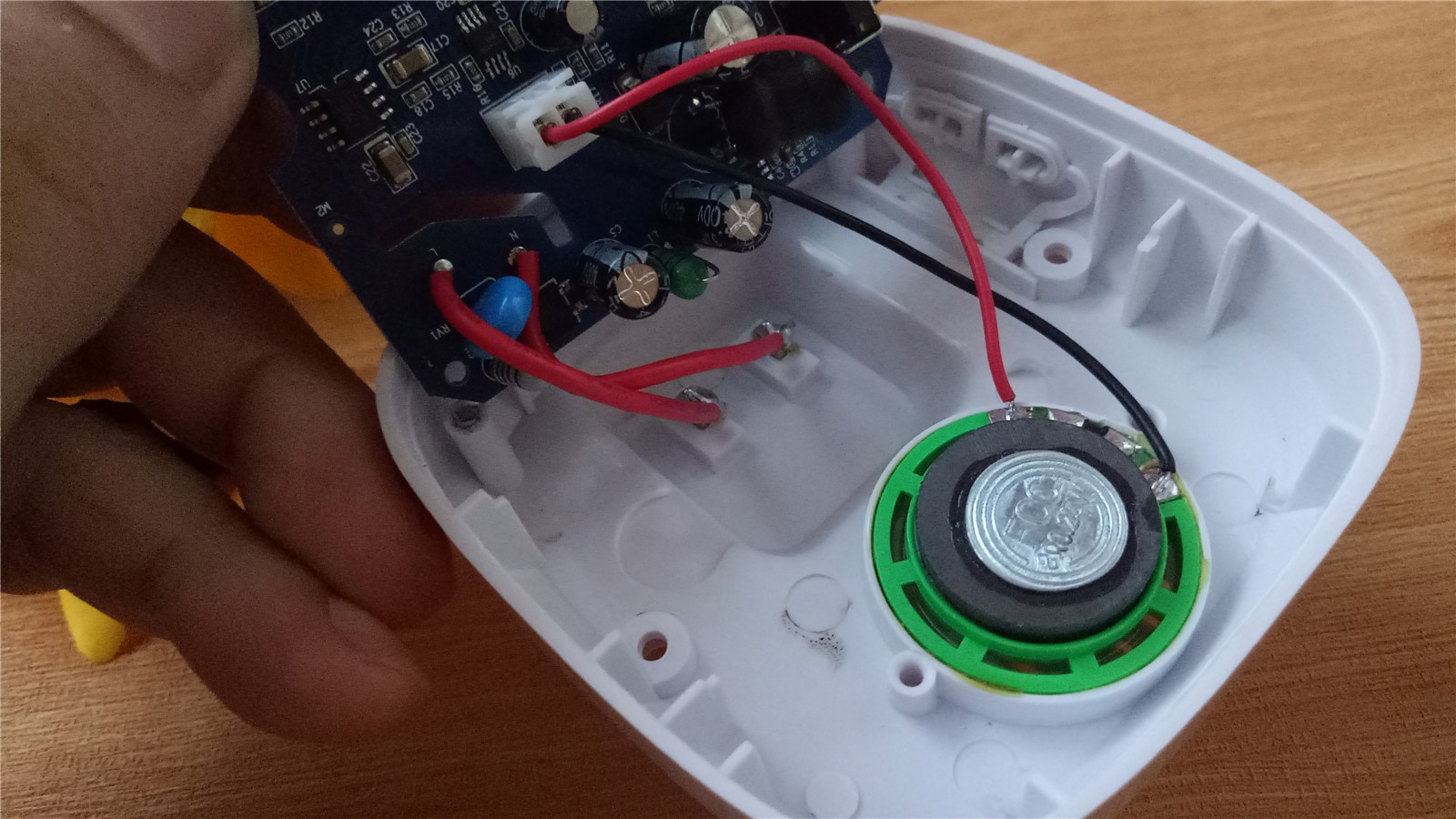

卸去兩顆固定螺絲和中框金屬裝飾條后就看到內部一個主板，機構設計比較簡單，沒用卡鉤方式連接，打開比較容易。電路部分也相當簡單，后面接著進一步描述。

發聲部件采用8Ω/0.25W小功率動圈喇叭，個頭不大但聲音響亮，實際體驗無論在家里哪個房間都可以清晰聽到門鈴發出的聲響。

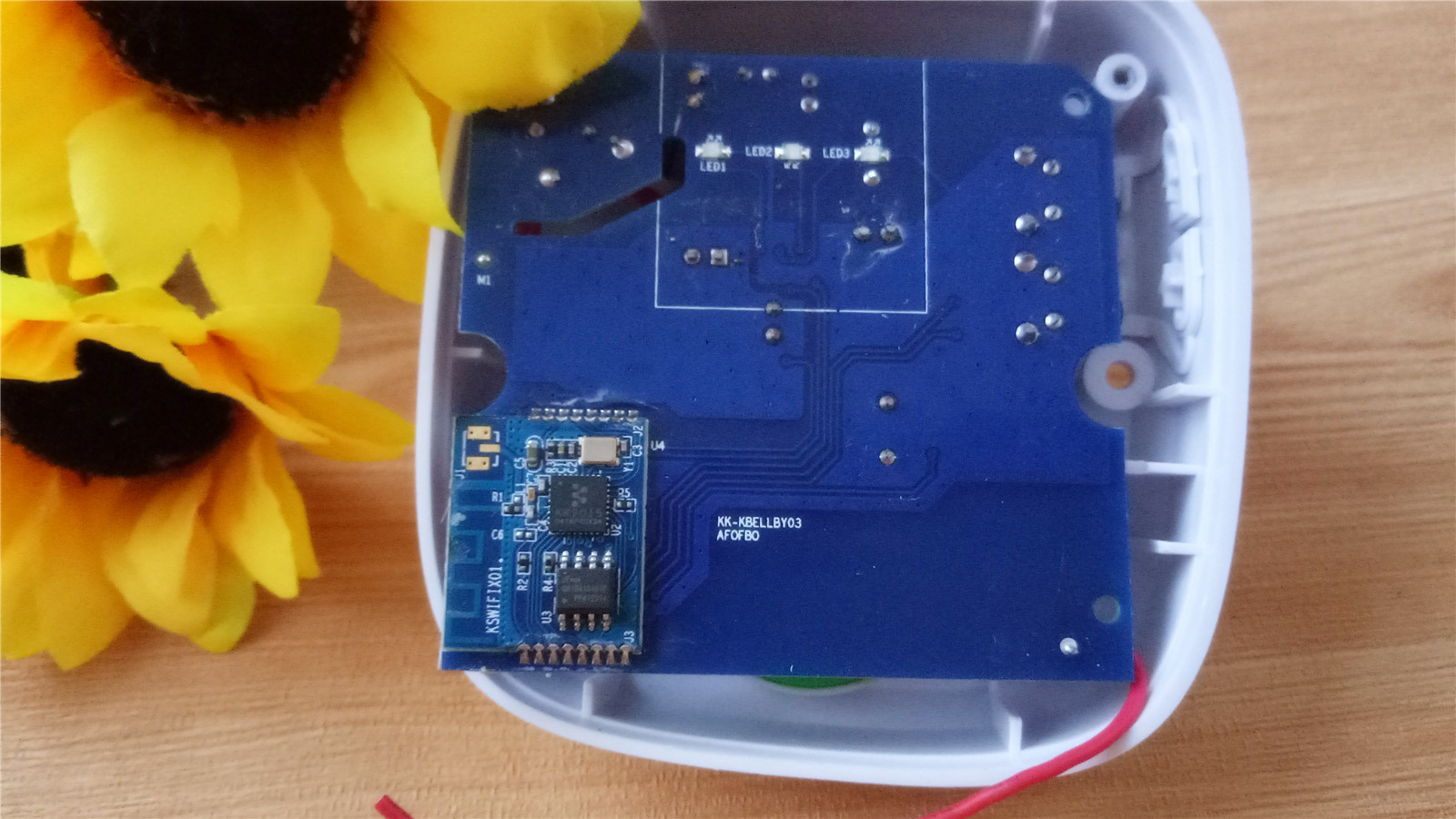

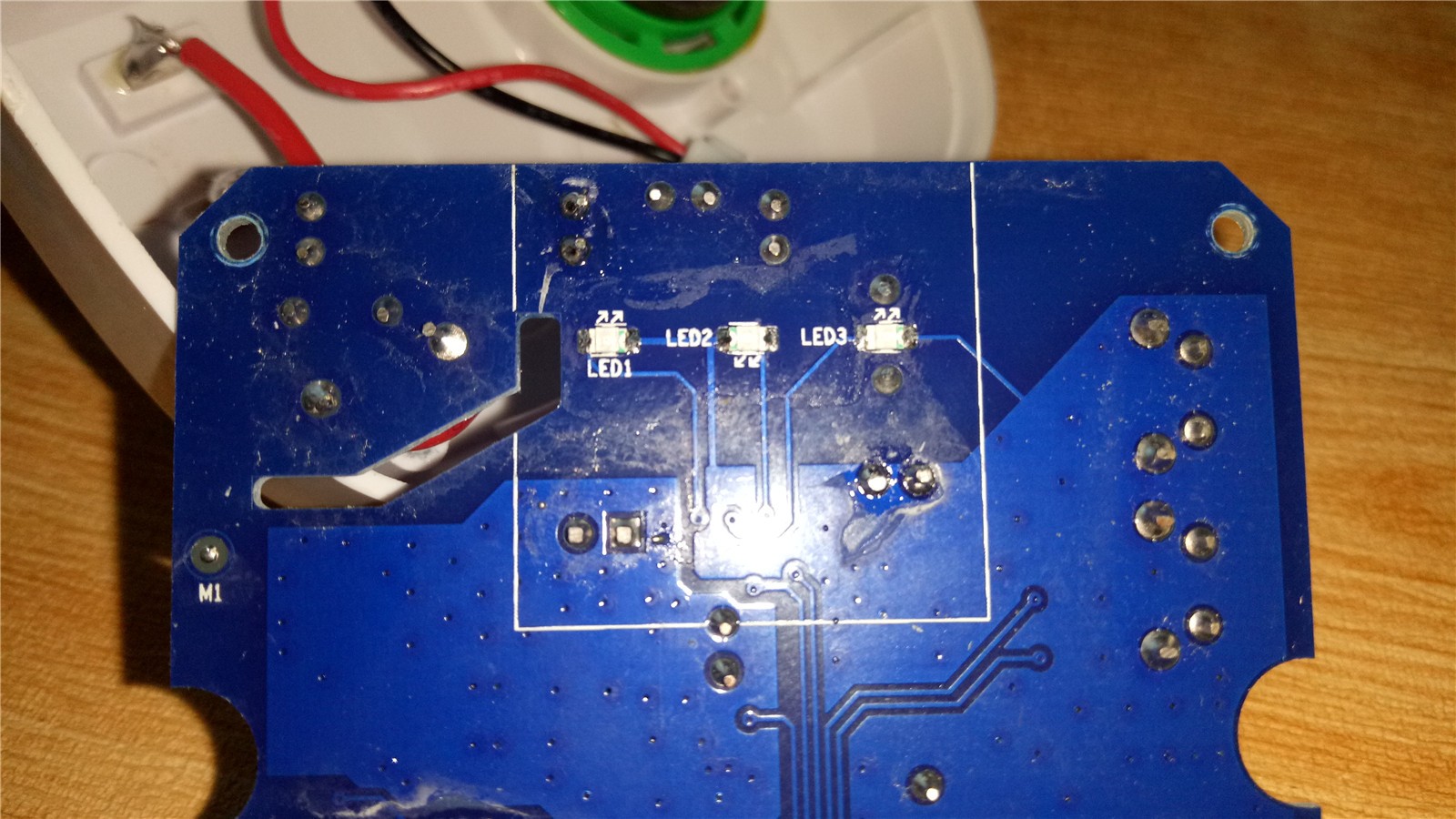

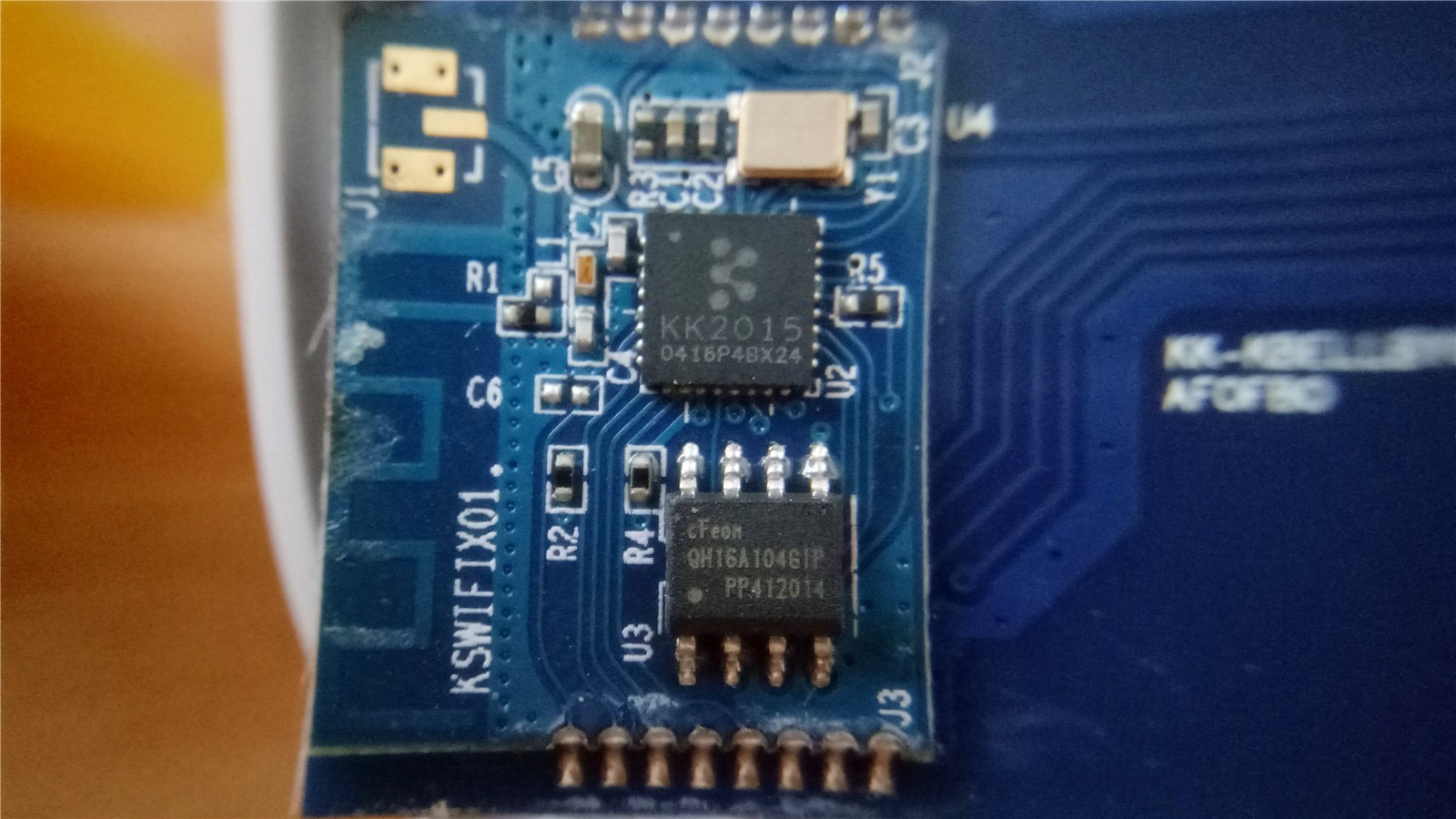

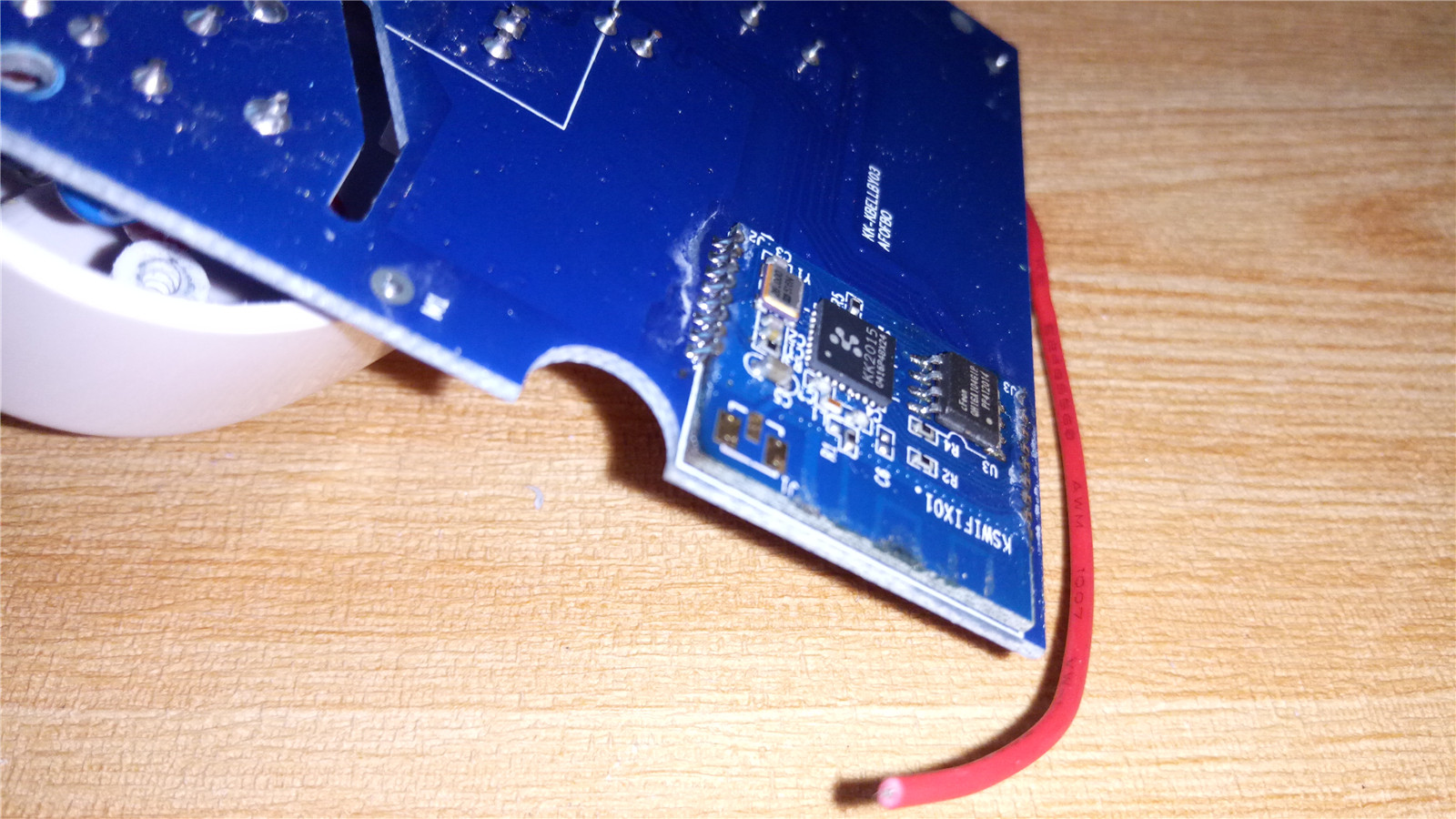

主板背面零件較少，僅有一個KSWIFI無線通訊模塊（U4點位），在它的上方則是三顆藍色貼片工作指示燈。

電源接線處焊接比較飽滿圓潤，沒有虛焊假焊現象。由于這里連通220V交流電，不能出現絲毫差錯，否則虛焊的接觸點容易打火造成電器故障。

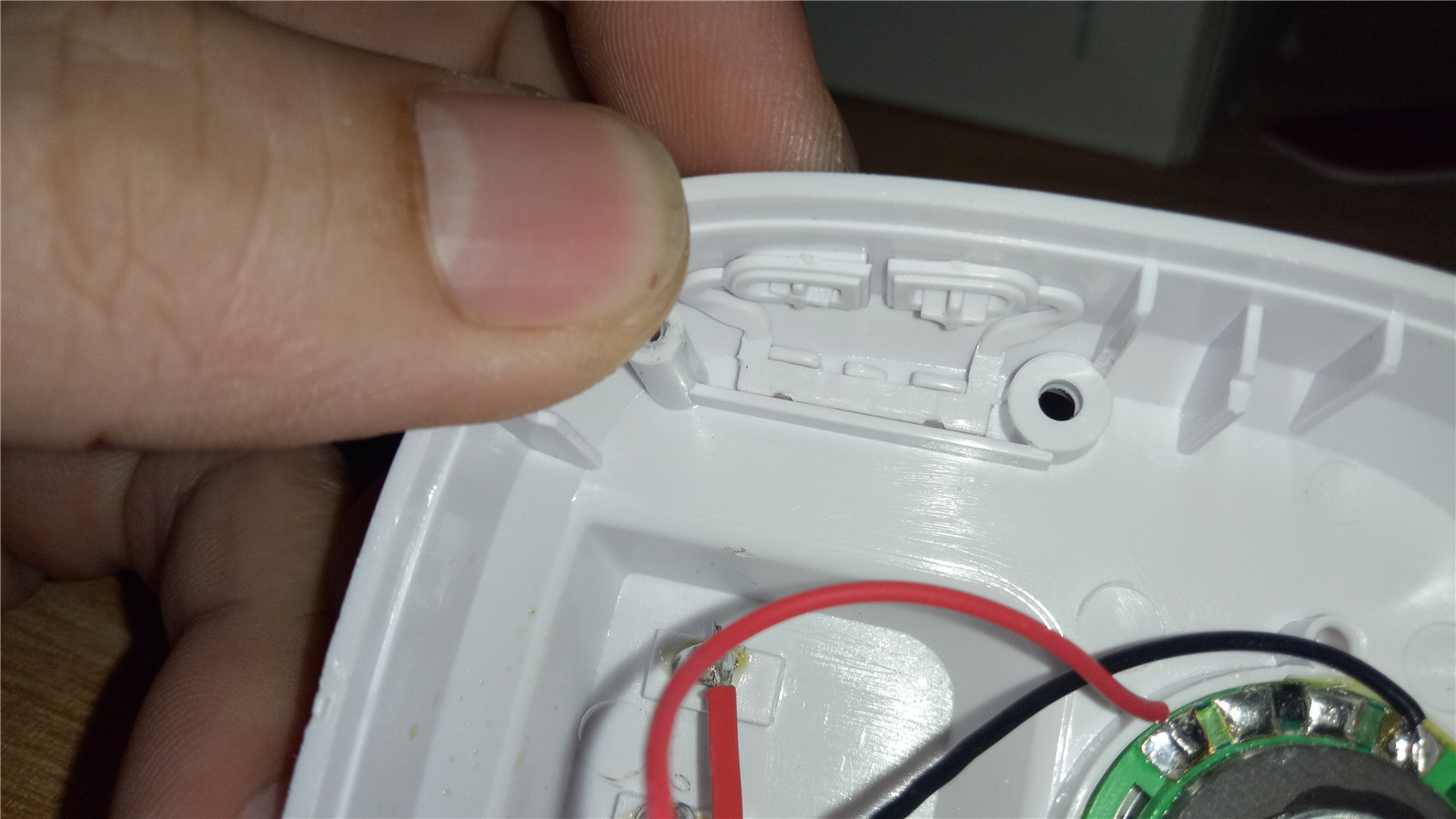

外按鍵熱熔工藝比較好，手感力度彈性比較明顯。

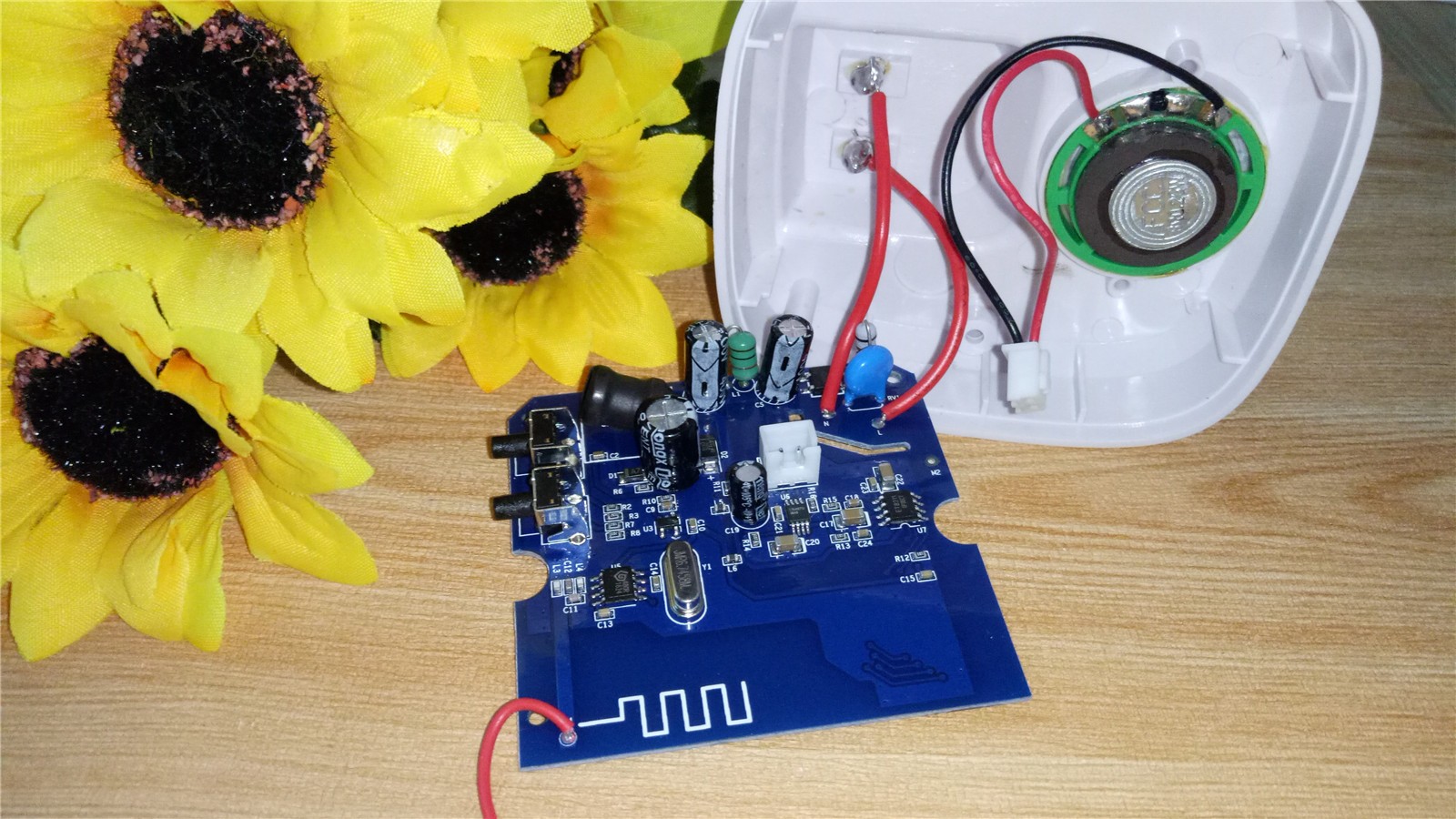

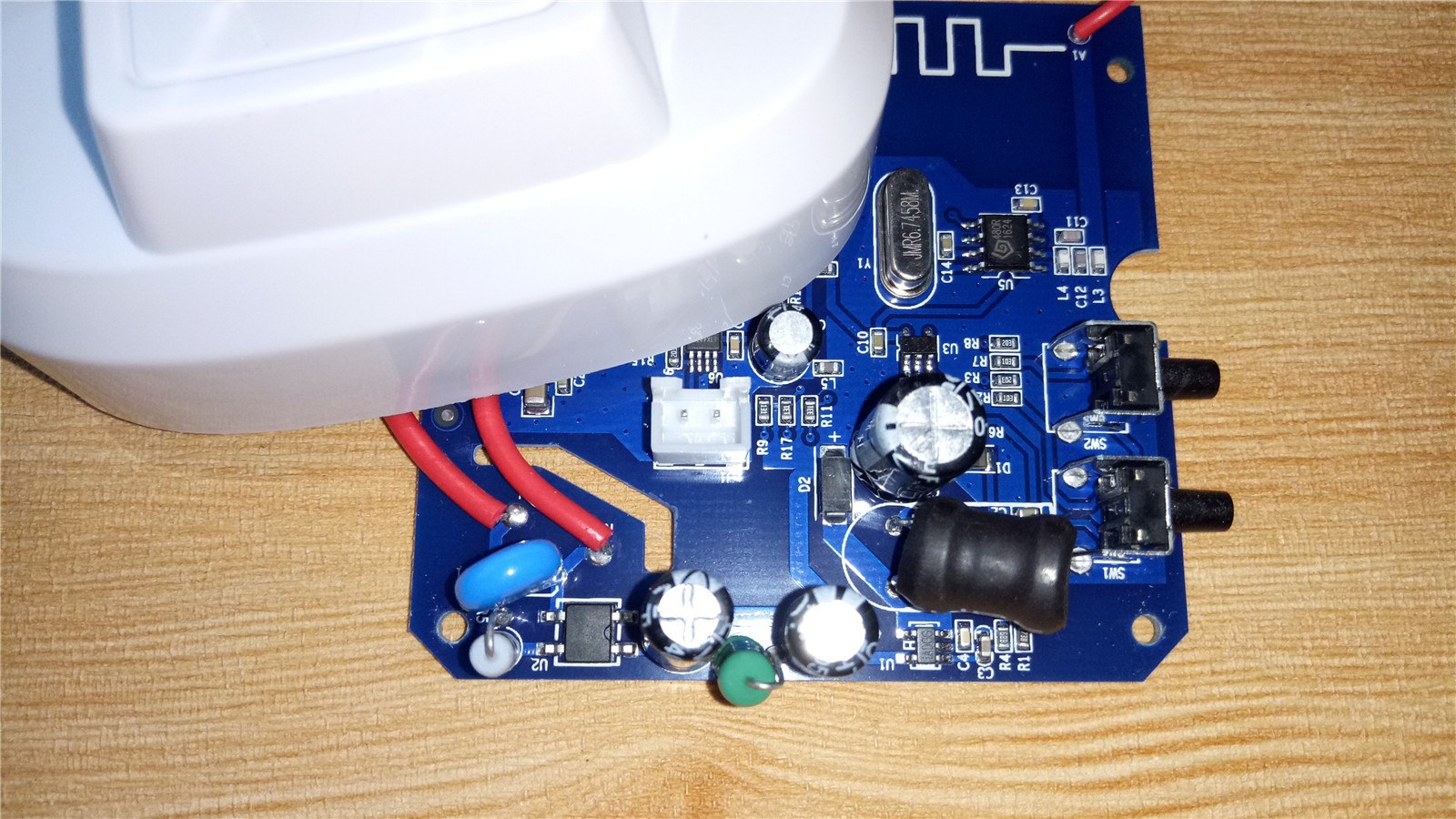

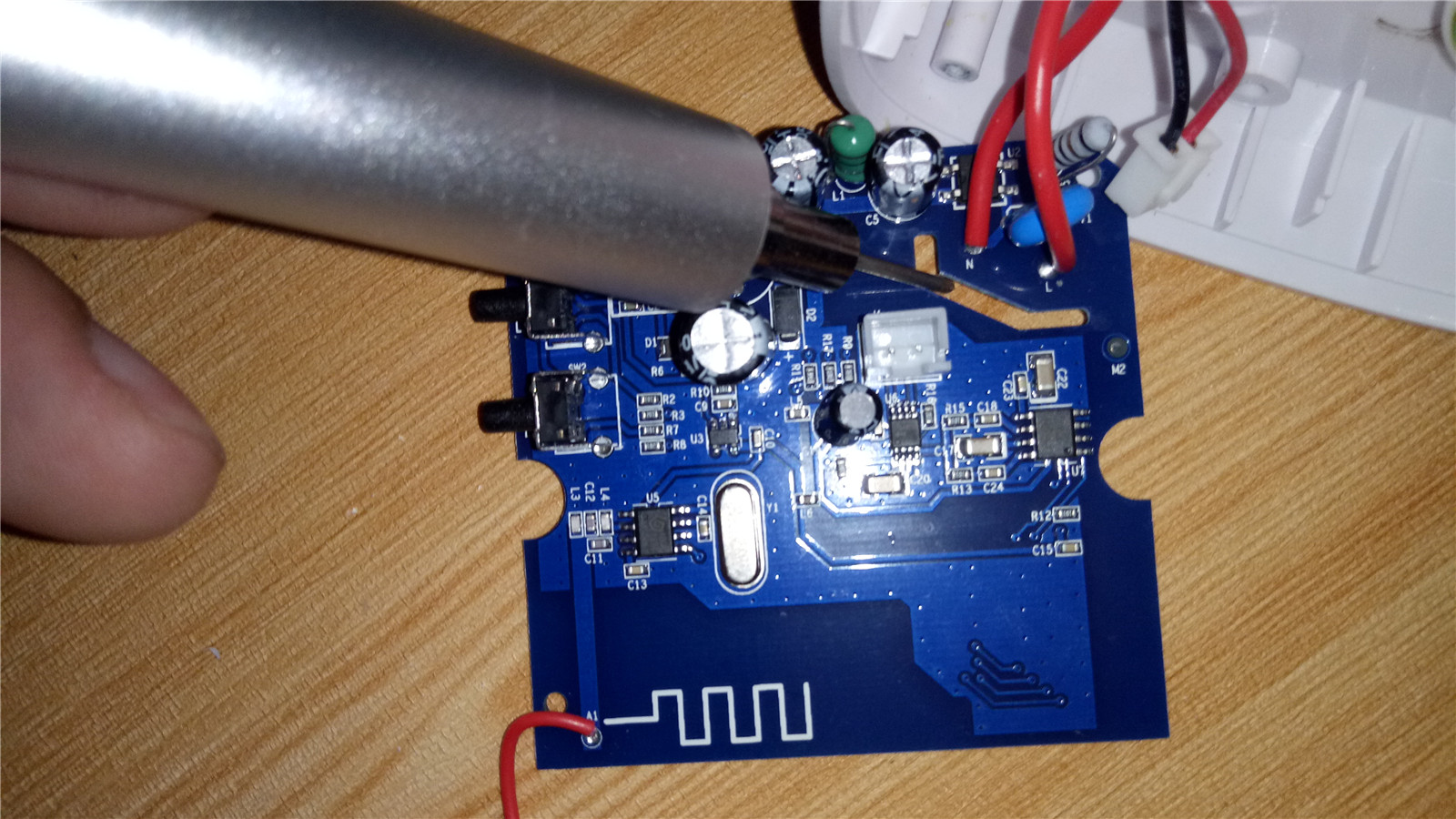

主板正面零件較為豐富，采用的是開關電源方式進行降壓處理，提供給后面的穩壓電路，功放電路，無線接收電路等工作。 無線接收位置除了有板載的蛇形天線外另外還增加了一根紅色外置天線，保證接收器在工作中能夠最大限度的接收到無線信號。

側面兩顆臥式內按鍵。

主線路板在高低壓位置開槽處理，保證工作時極間不會瞬間放電打火消除隱患。

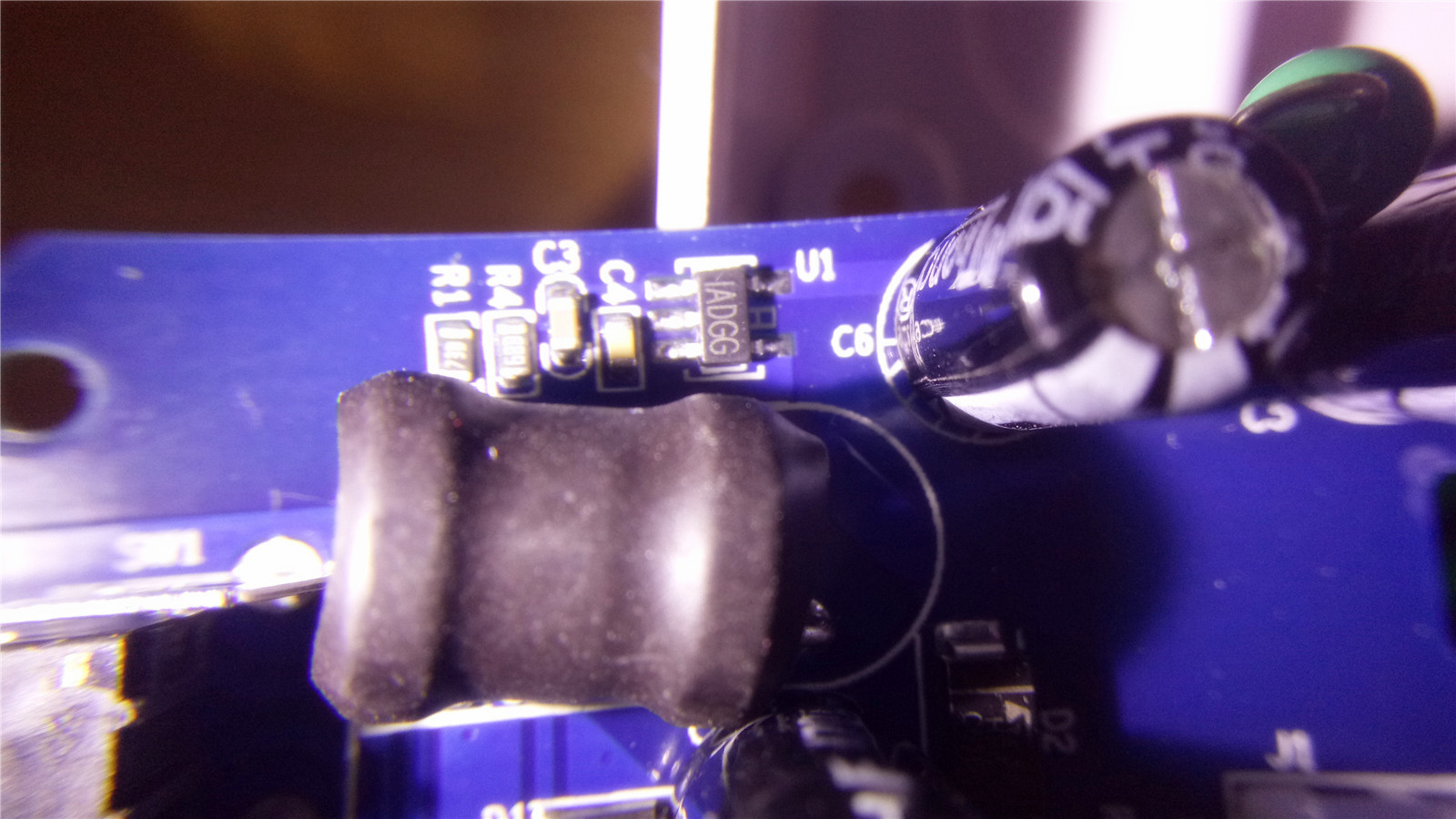

U1:1ADGG芯片。這是一顆高低壓開關電源模塊。將工頻220V整流濾波后的高壓進行處理。輸出穩定的低壓給后方電路板供電使用。請注意這里的開關電源省去了一顆常見的變壓器，讓小k智能音樂門鈴的接收器更加小巧。功耗更低，發熱更少。

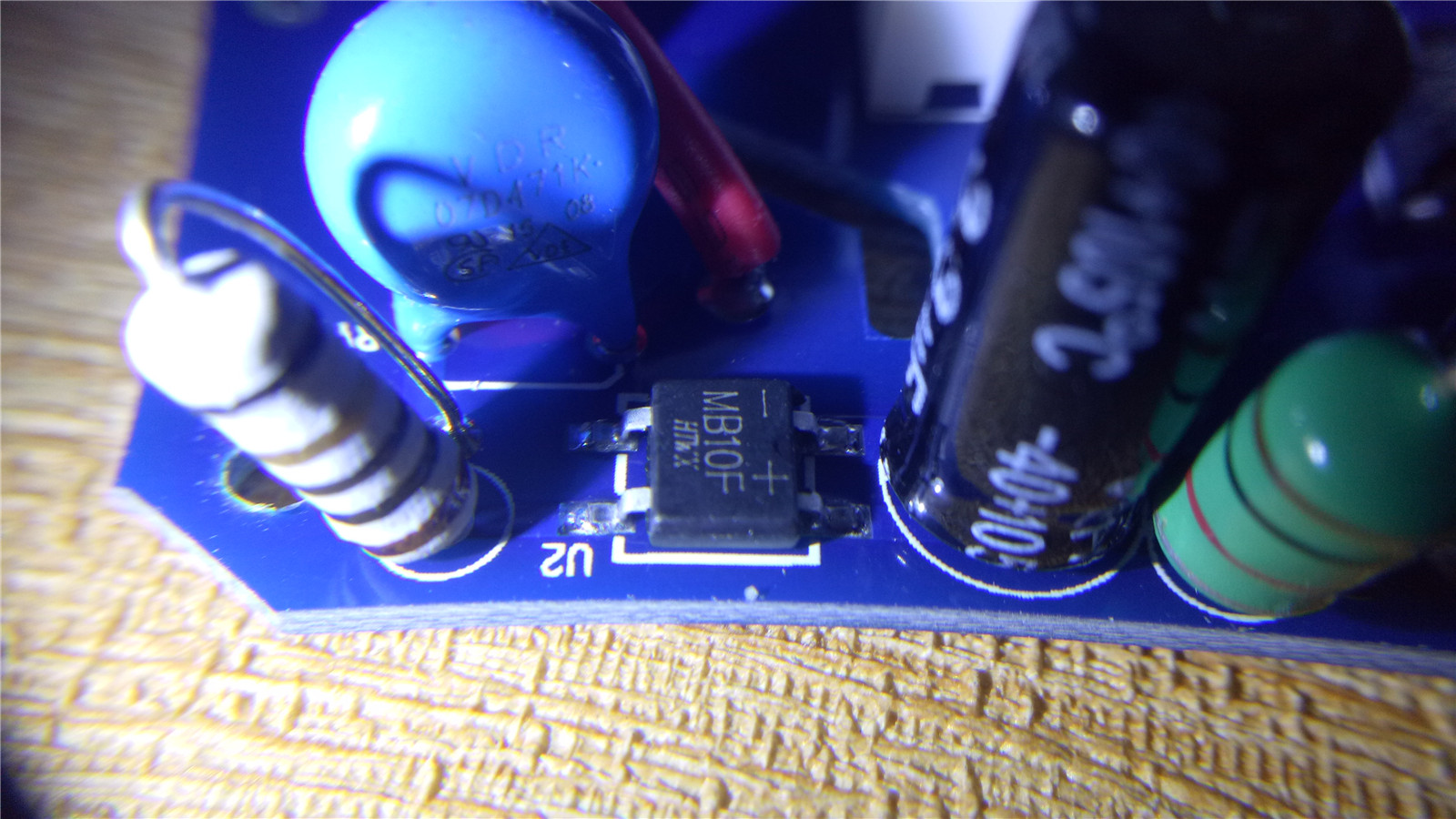

U2：MB10F芯片。這是一顆常見的整流橋堆，將工頻220V交流電進行轉換成開關電源需要的直流高壓電。在它的旁邊還有保險電阻和防雷擊壓敏電阻零件?？梢婎A(yù)防保護措施相當?shù)轿唬?/span>

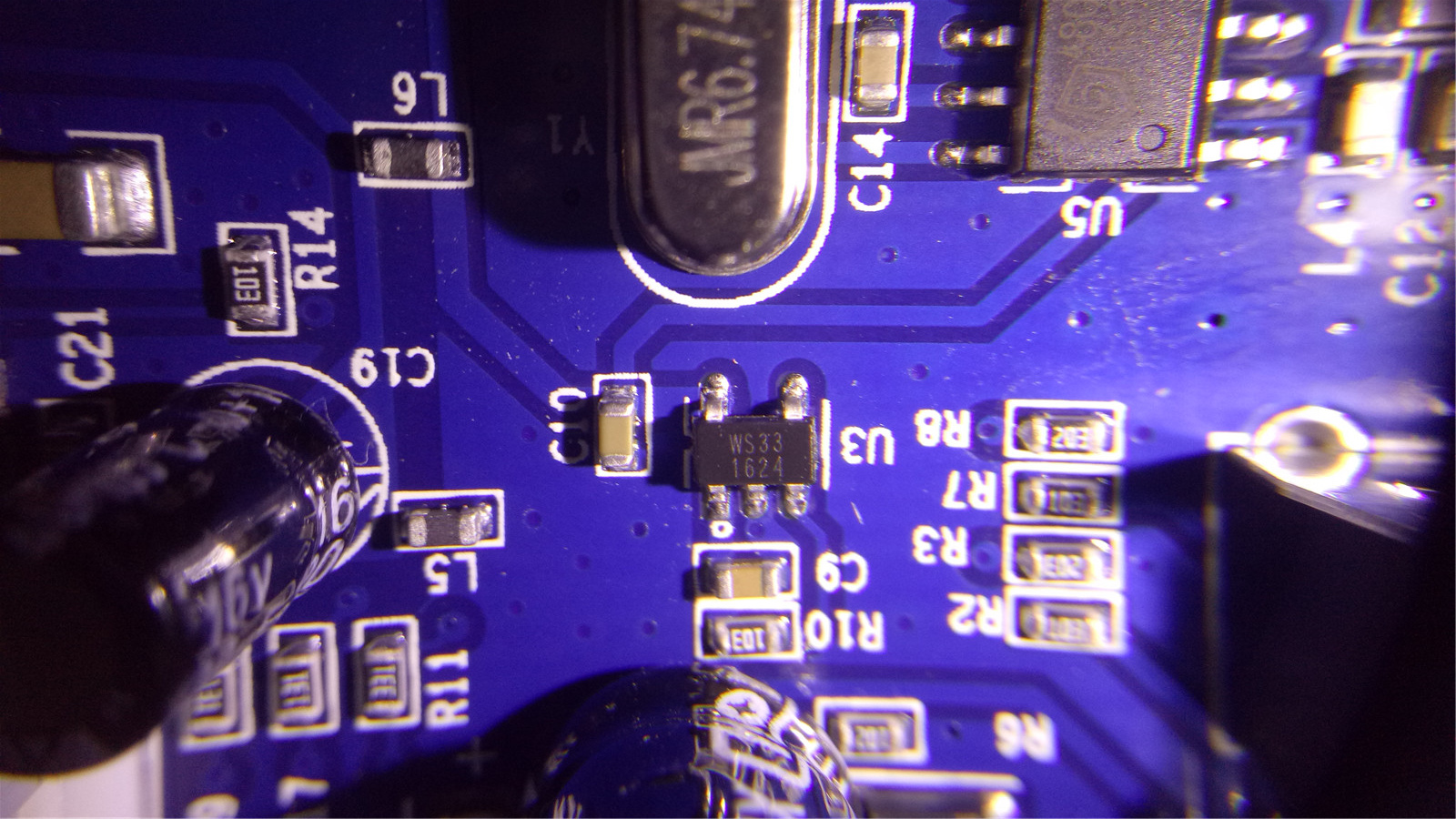

U3：WS33芯片.主線路供電降壓模塊，提供穩壓電源給無線接收電路以及功放芯片使用。

U5：480R芯片。這是一顆單片無線接收芯片，主要應用于無線射頻遙控領域。與上一代產品SYN400R相比，SYN480R具有更高的靈敏度。在433MHz應用環境下，靈敏度可以達到-107dBm，大大增加了接收距離。同時，SYN480R比SYN400R具有更高的集成度，高頻信號接收功能全部集成于片內，以達到用最少的外圍器件和最低的成本獲得最可靠的接收效果。

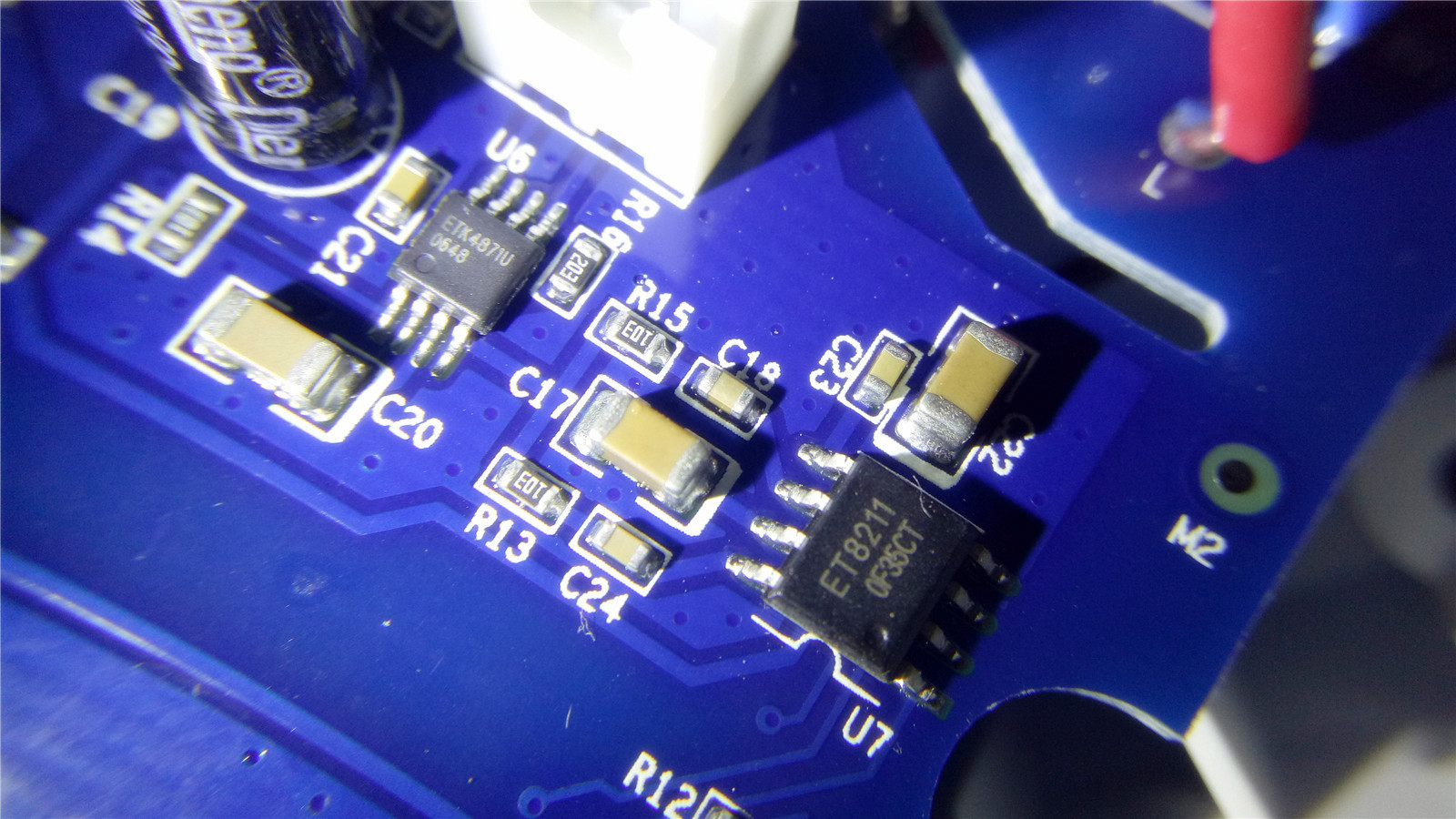

U6：ETK4871V芯片。3W單聲道功放，用于驅動內置的8Ω/0.25W小喇叭。U7：ET8211芯片。音頻信號解調D/A轉換器。兩者相互搭配組成了小K智能音樂門鈴的多模式音效效果。

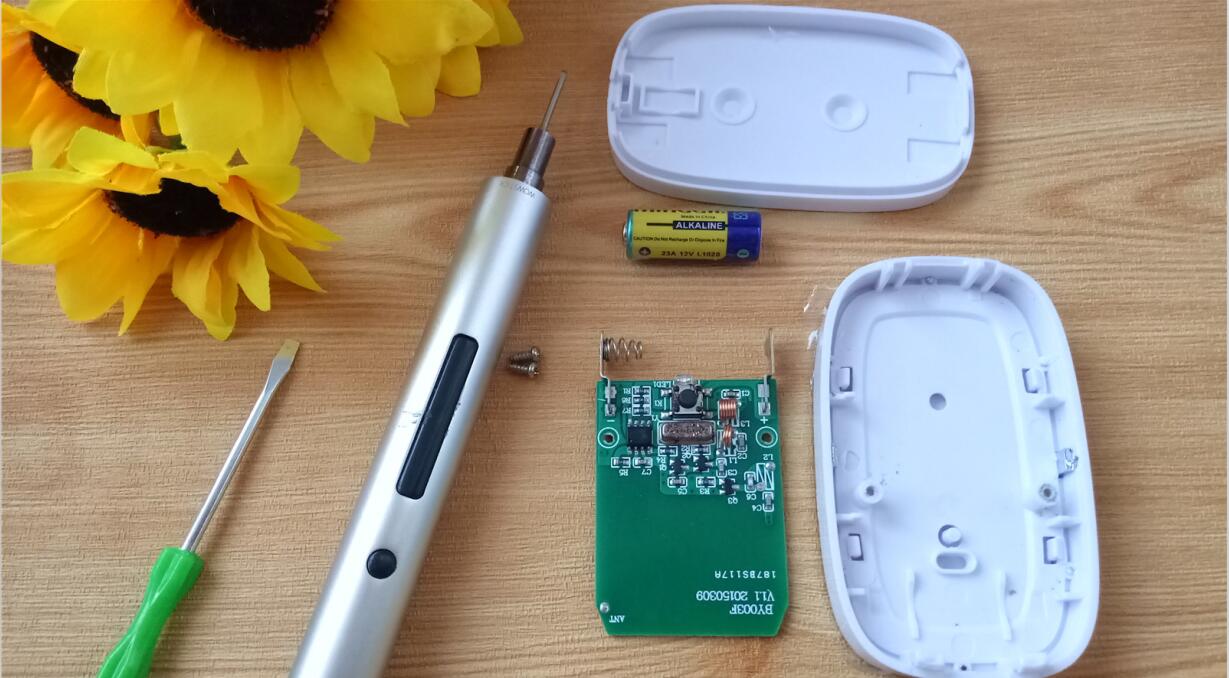

門鈴發射器拆解：

小巧的發射器采用433MHz調制無線信號傳輸，也稱作無線遙控門鈴或遙控門鈴。常見無線門鈴有不用電池的無線鈴、普通無線門鈴及可視無線門鈴。無線門鈴是利用民用無線技術（Zigbee、WIFI、藍牙、2.4G等）開發出來的一類門鈴。一般的無線門鈴有效傳輸距離約40米（無阻擋）。采用2.4G頻率無線傳輸視頻或語音信號，傳輸距離在無障礙環境下傳輸距離可達400米。無線門鈴不需要布線，安裝簡單靈活。

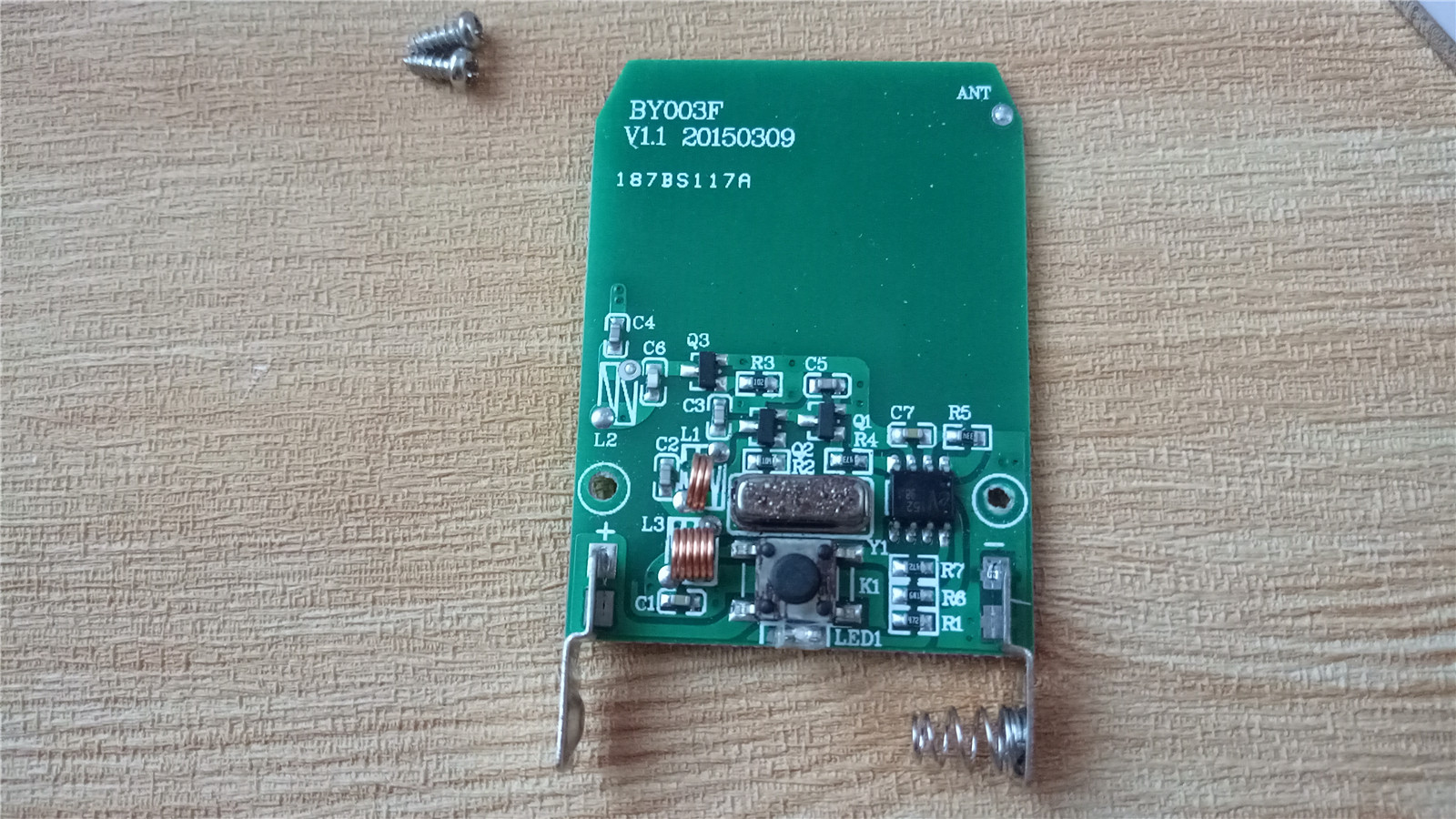

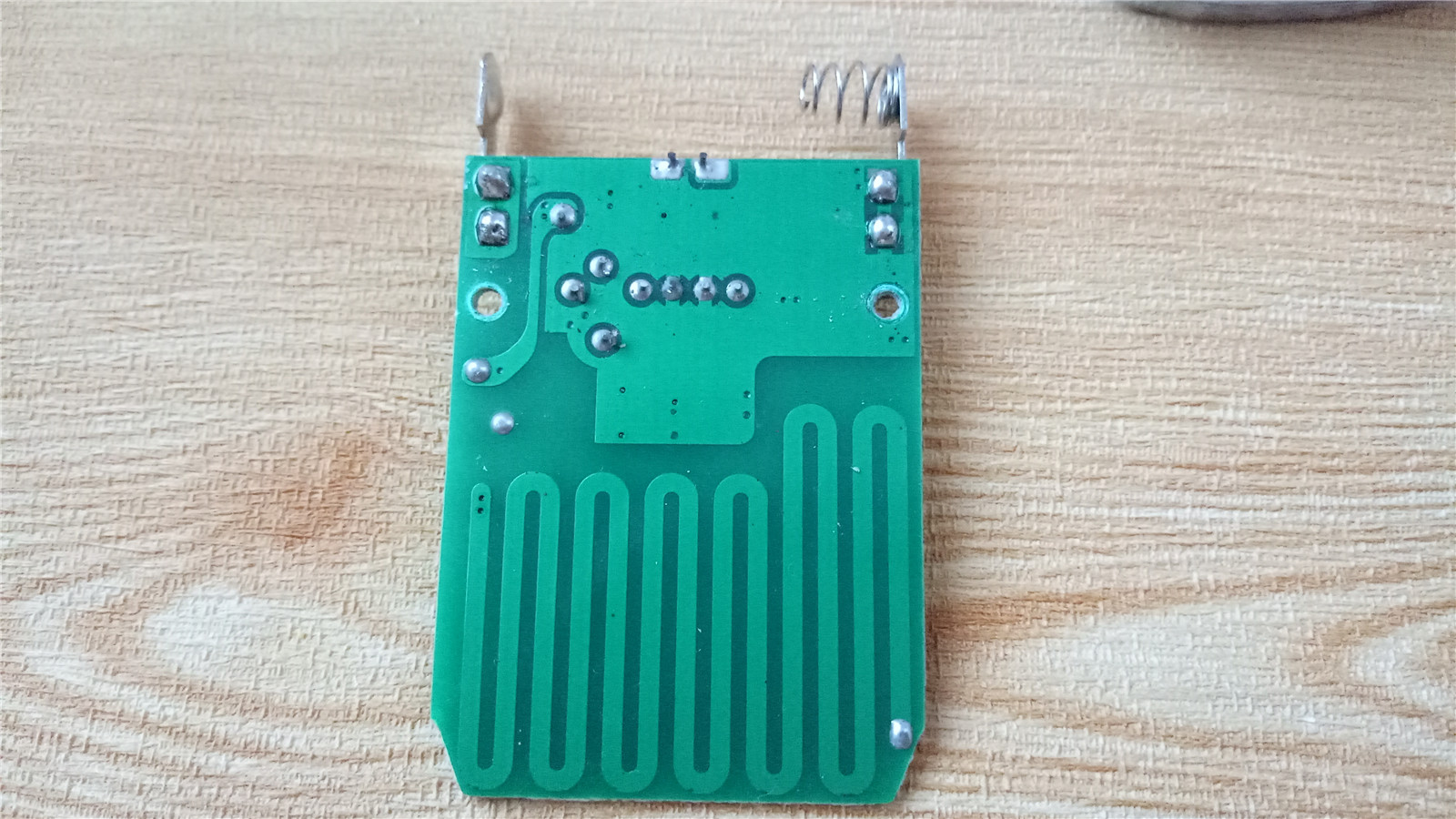

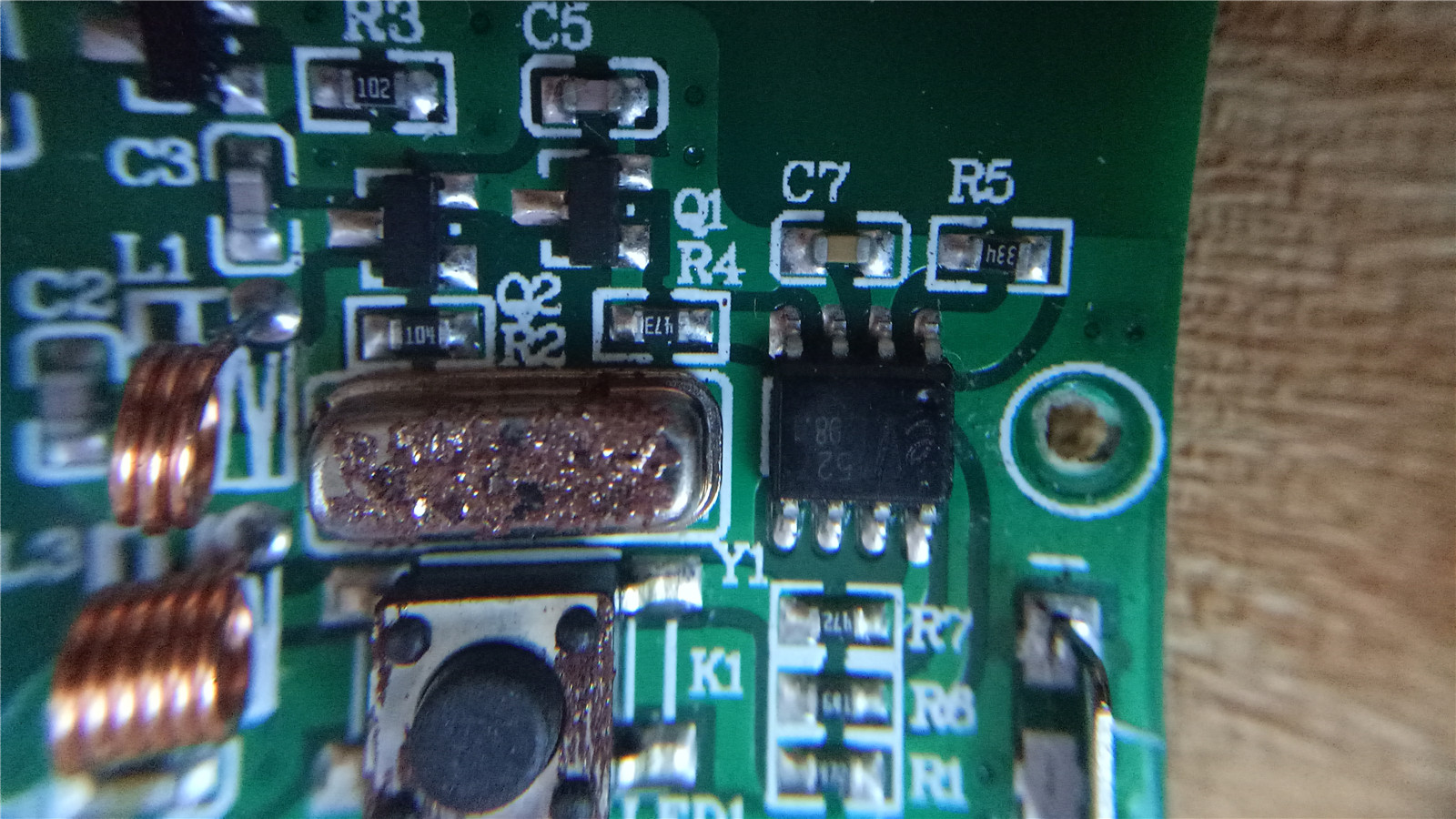

近距離觀察正面發現晶振本體，按鍵周邊出現銹跡現象，不知道是何緣故造成？難道是最近天氣老是下雨濕氣較重嗎？背面又是一大圈蛇形天線圍繞著。保證門鈴在發射無線電波能以最大的信號幅度發送出去。

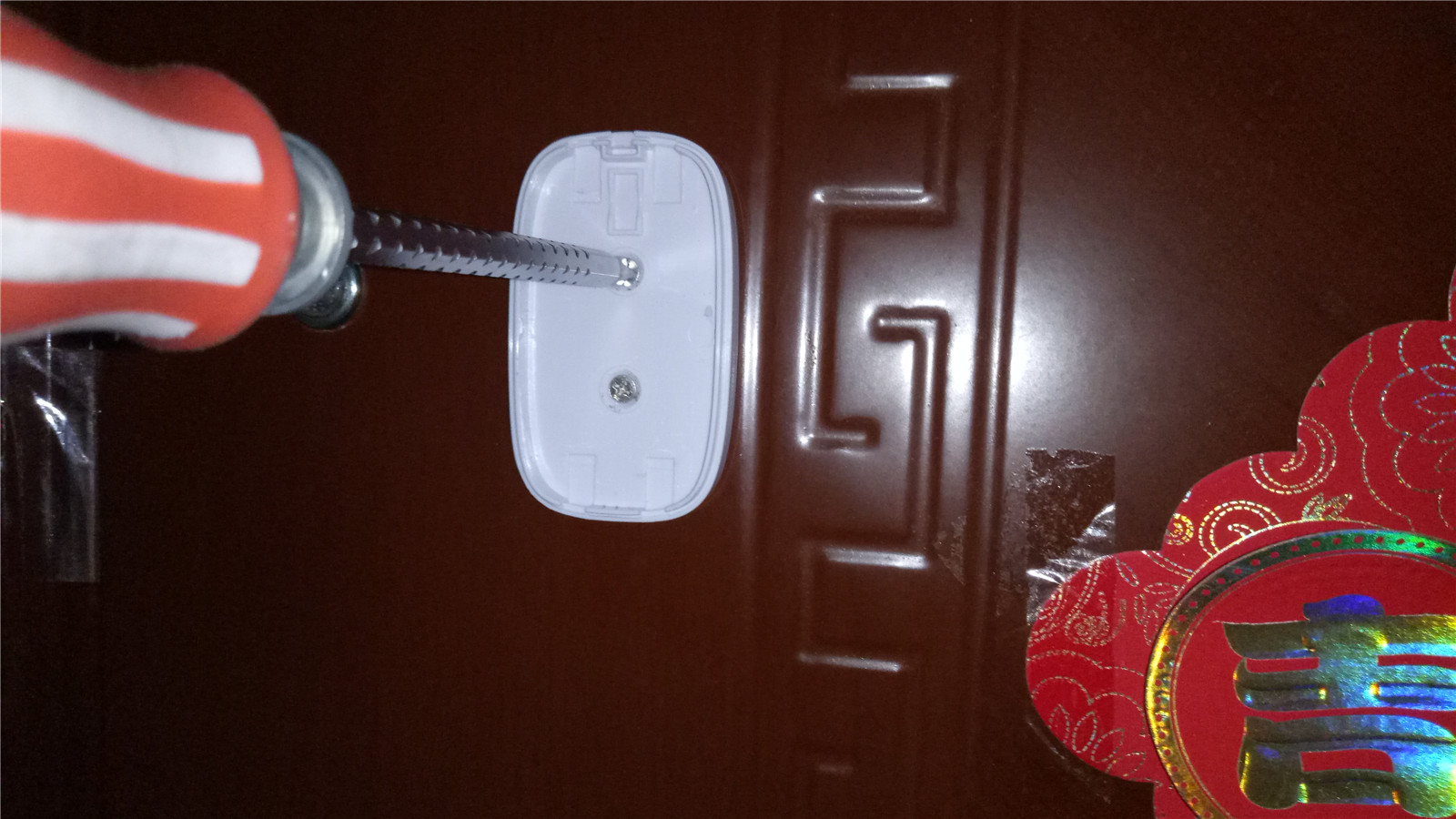

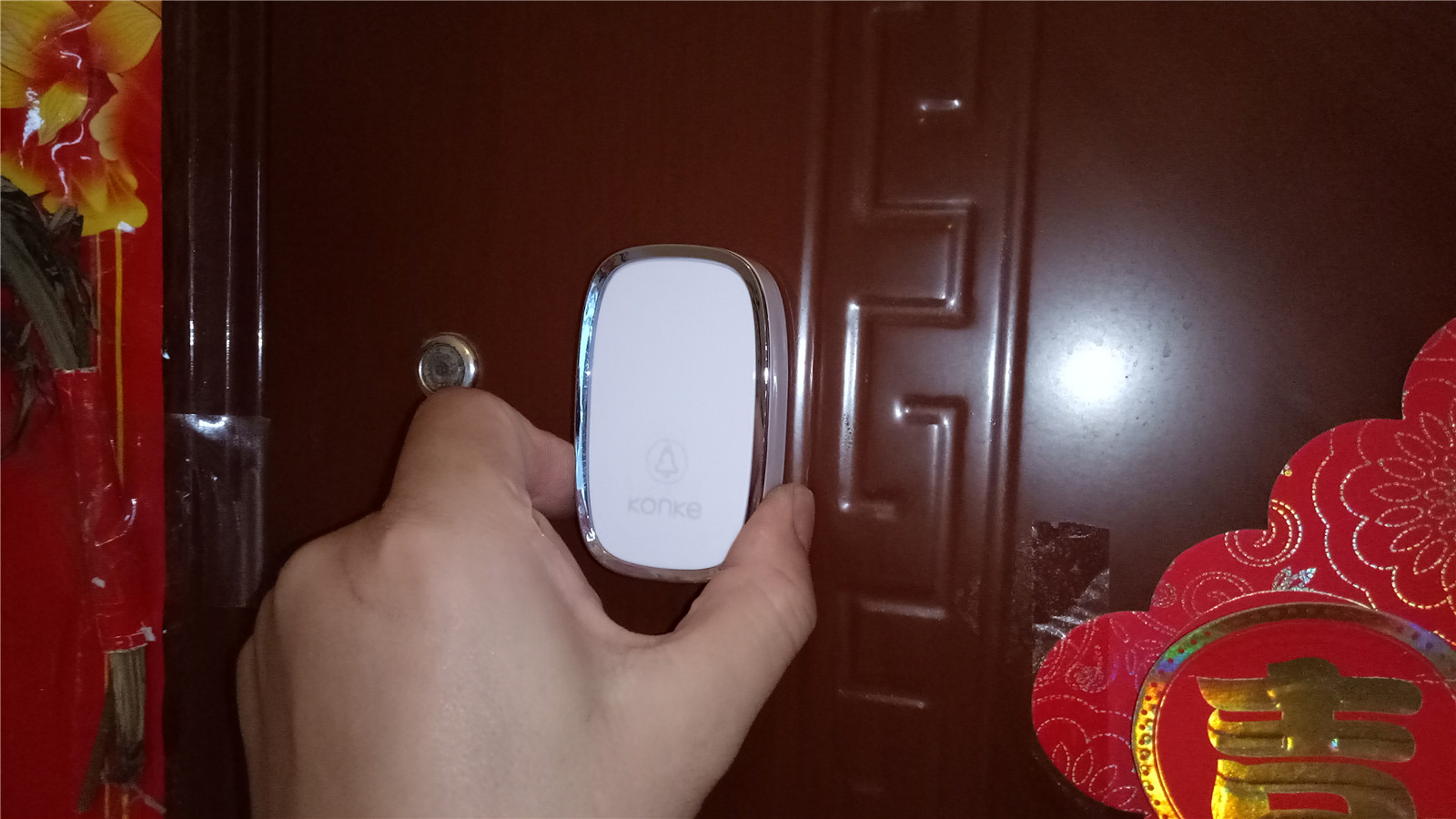

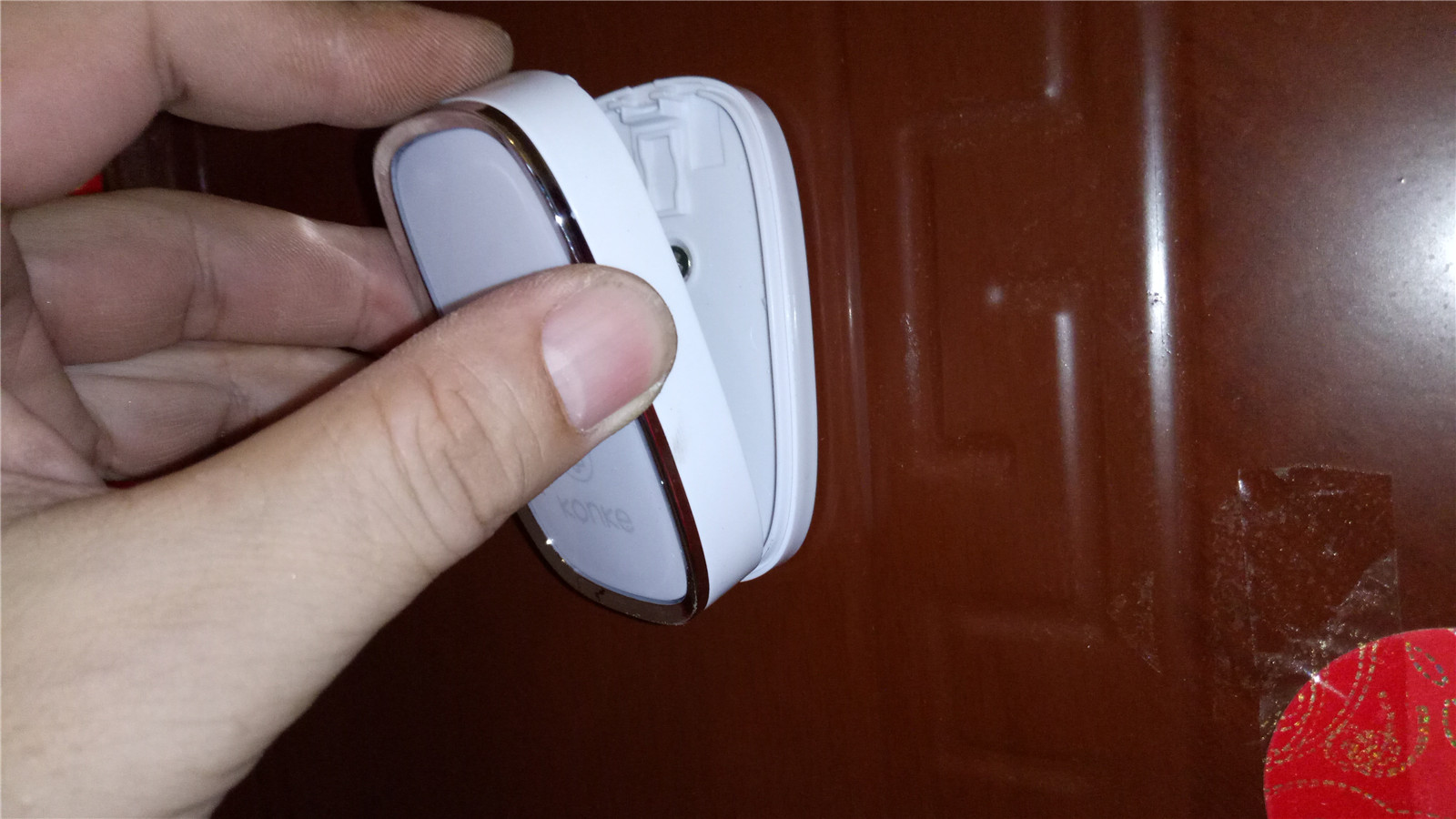

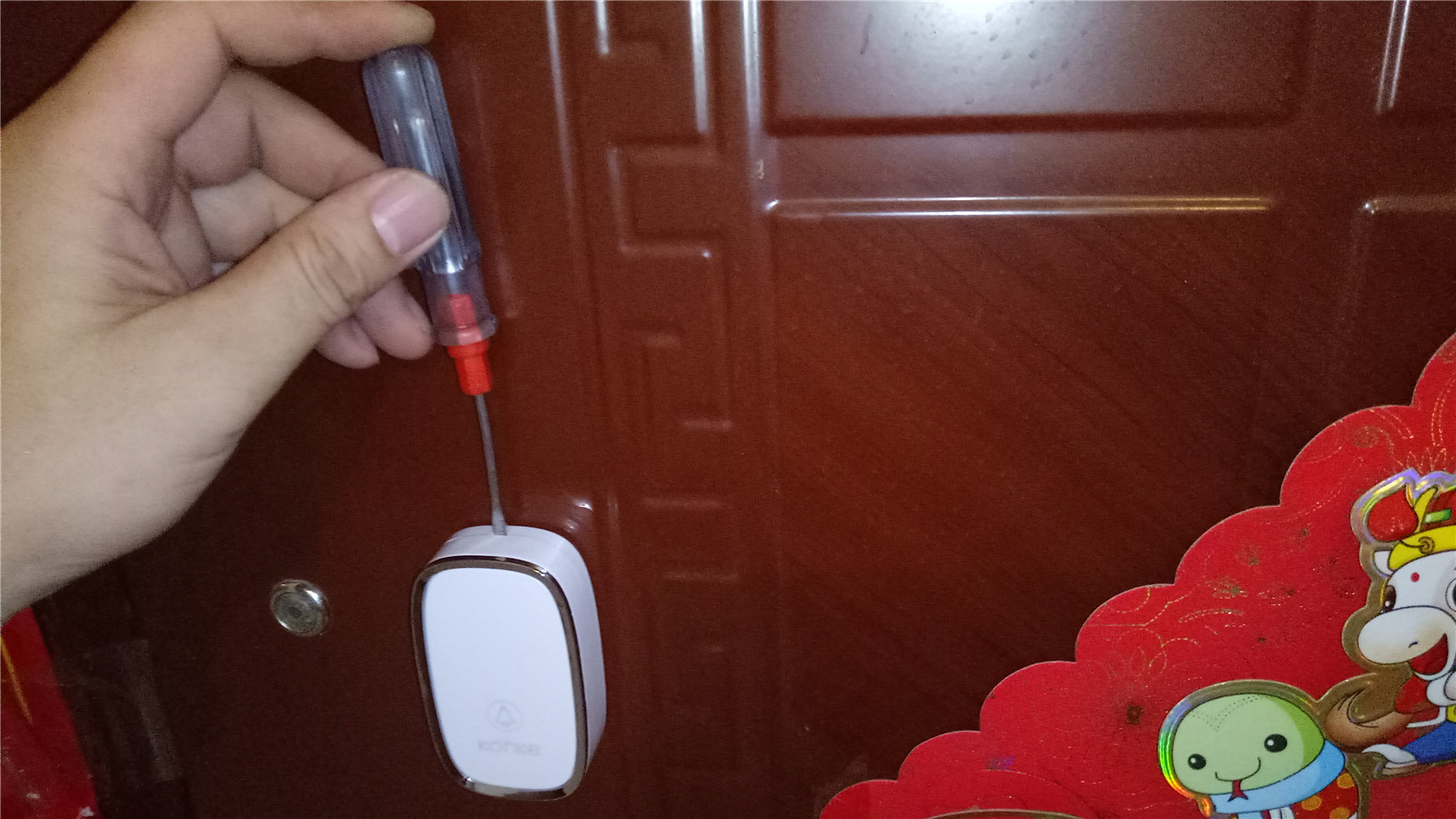

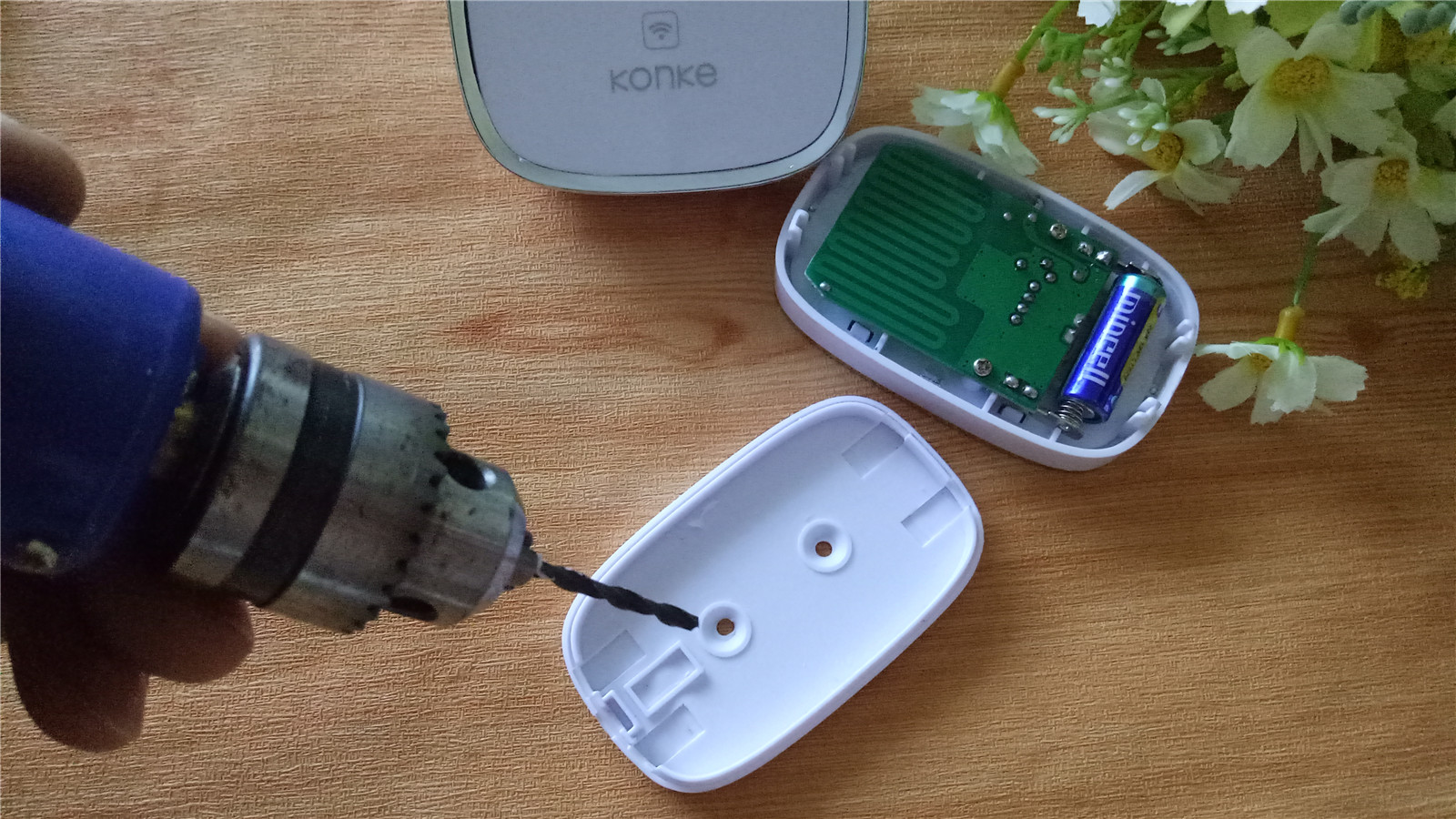

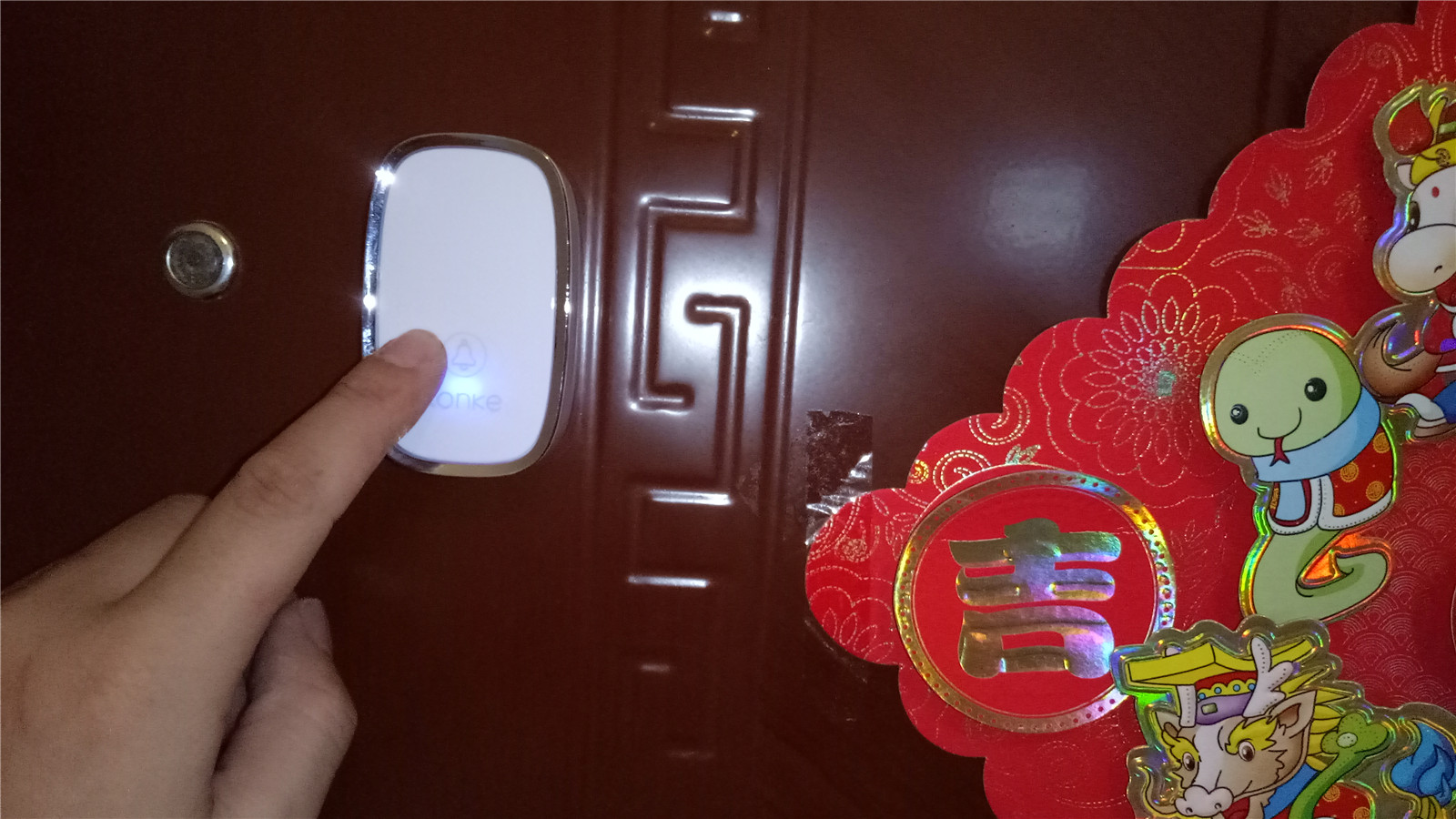

安裝過程也是比較簡單。對固定螺絲孔位置開口處理，選擇合適的位置將發射器固定在大門外頭，撕掉背膠鎖緊兩顆螺絲進行固定，缺口朝上更換電池比較隱蔽。發射器卡鉤設計比較緊一般用外力不會輕易的卸下，安置在大門口也不用擔心被調皮的小盆友順手拿走。

三：實際體驗

智能產品離不開APP來協助完成。同樣這款智能門鈴也是需要APP來配合的。拿出說明書，打開手機二維碼掃描下載注冊安裝小K智能APP。過程比較簡單一般人都會。

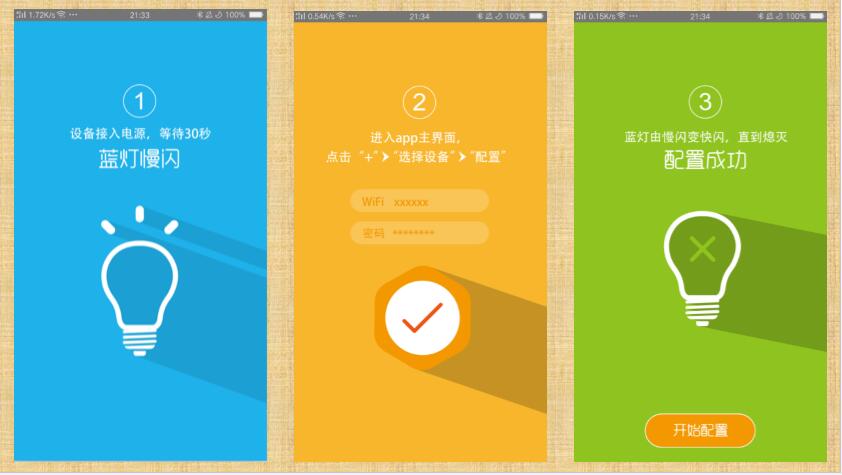

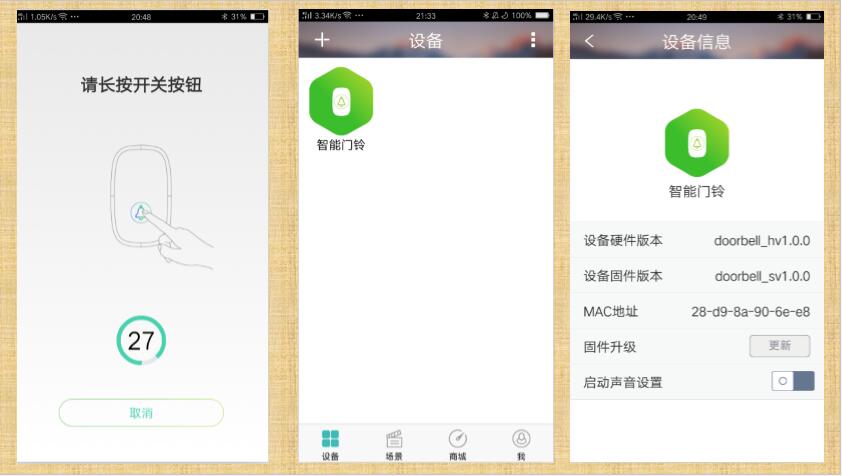

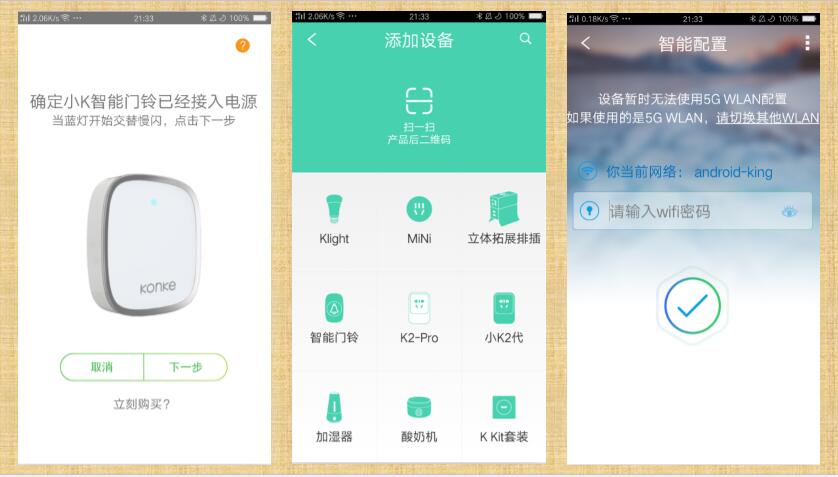

配對過程：1.手機打開WIFI。2.將門鈴接收器通電，藍色指示燈交叉慢閃。3.打開APP主界面點擊+,選擇門鈴圖標，點擊下一步進行網絡配置。輸入WIFI密碼后，等待接收器配置成功。此時，接收器藍燈狀態由交叉快閃至熄滅，代表配置已經成功。。如果這個過程出現配置無法完成，可以長按復位鍵（音樂切換鍵）3秒進行恢復出廠設置，重新配置。

主界面分為四大板塊：設備，場景，商城，我。可以在商城板塊里看到小K一系列的智能產品，如：Mini Pro智能插座，智能彩燈，音箱套裝，電力貓，射頻，紅外插件等等可供不同人群選擇。

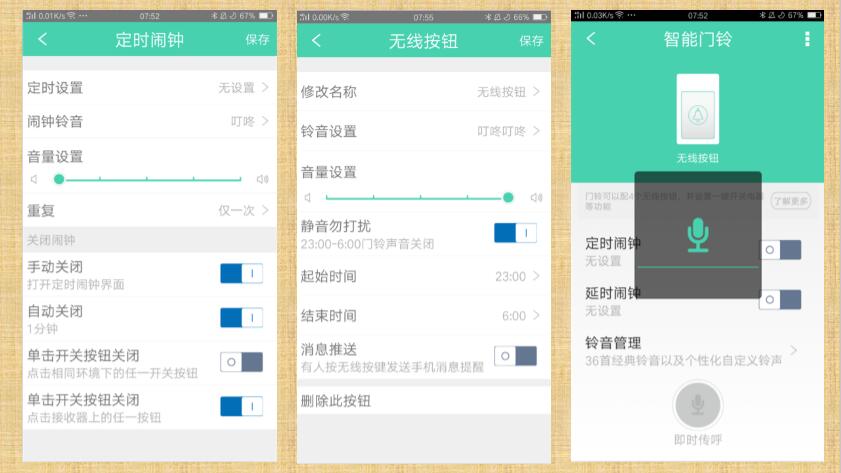

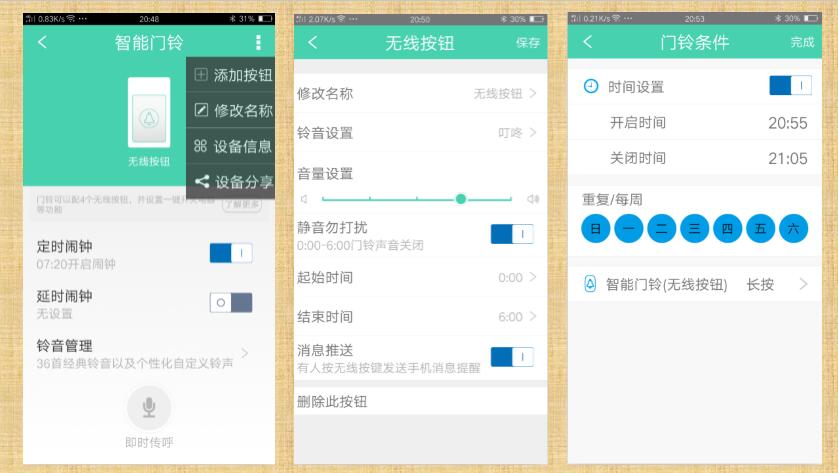

值得注意的是這款智能門鈴還增加了鬧鐘功能，實在想像不到。這么好的功能可以給日常需要定時鬧餉的情景需求提供了又是一種捷徑方式。有人說了，手機不是可當鬧鐘使用嗎？可是在家里有時候手機并不會放在身上，偶爾離開了房間響鈴又聽不到，這時就會錯過接送小朋友上下學的時間了。媳婦說了這個功能很贊！另外一個勿擾模式也是值得肯定的。在設置好的休息時段可以直接關閉門鈴功能。讓你可以盡情享受無人打擾時安靜愜意的美夢。

定時鬧鐘，靜音勿擾，即時傳呼。三個特色功能讓人眼前一亮，原來小K智能音樂門鈴還隱藏著這么豐富的可玩性功能。

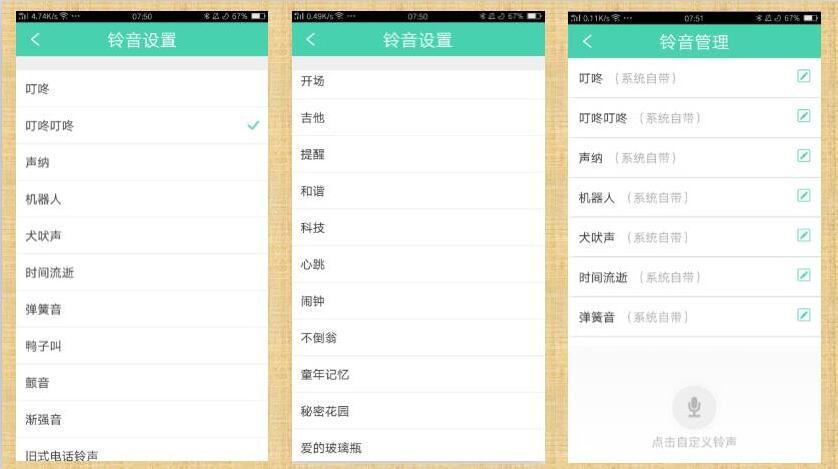

內置36首不同和弦鈴聲可供不同人群選擇，再也不怕鈴聲單調無趣了。

來一段實際工作時小k不俗的聲音效果吧！

總結：

小K智能音樂門鈴機構組件設計美觀，電路部分安全性極高，低功耗超薄外形，高聲響特色音效。不僅可以作為簡單的門鈴也可以設置定時鬧鐘，延時提醒，勿擾靜音等功能內置的36首和弦鈴聲總有一款適合你的喜歡，通過手機APP還可以設置個性鈴音，讓簡單的生活變得如此智能和便捷。為家庭增添不少樂趣。當然了，也存在一些改進的項目。比如鬧鐘目前只支持一組定時。如果能加入2~3組可以更加方便用戶需求。發射器背板固定螺絲孔開口處理方便安裝。今后升級版的發射器能否加入攝像頭功能，通過手機端可以實時接收視頻圖像，類似可視門鈴的功能那就更完美了。
