KRLED創客家用牙刷殺菌器深度拆解評測

試用報告 ·2016-10-22 15:14:16



前言

隨著生活質量的提高,人們?cè)絹?lái)越多的關注起自身的健康指數。智能產品的發展和普及,讓每個家庭或多或少都擁有了一些屬于科技前沿的新奇產品。比如水質凈化器,空氣凈化器,助眠健康枕,運動記步手環等等。這類產品的出現也逐漸改變了人們一些生活細節上的日常使用習慣。每天起床的第一件事就是刷牙,簡潔的牙齒清新的口氣將是一天中美好生活的開始。對于存放在衛生間內經常使用的牙刷,不知道大伙有沒有注意到它所存在的一些細微問題,潮濕密閉的空間容易滋生細菌,一些肉眼看不見的微生物病菌的地方,往往被常人給忽略掉了。都聽過病從口入這個詞吧!如果沒能好好關注口腔衛生將帶來不少的麻煩和困擾。牙刷上殘留的細菌比馬桶水還臟,說了你可能不太相信。但,這是事實。當然了還有鈔票,筷子,手機等等日常接觸的物品都是帶有一定的細菌存在,可以這么說細菌無所不在,與人夕夕相伴。



對于這類隱蔽肉眼不可見的病毒細菌,常見的消除方法就是紫外燈照射殺菌方式,這個技術大部分運用于醫院,工業,水凈化等領域。KRLED創客團隊將這項紫外燈殺菌技術很好的運用到家庭中,帶來了諸多殺菌產品,有效的改善目前存在的一些關于這方面問題。讓健康的生活質量廣泛的進入每家每戶。今天要給大伙分享的是創客科技帶來的其中一款牙刷殺菌器。下面就從開箱,外觀,使用,測試,拆解,改裝幾個方面來近距離了解這款產品鮮為人知的一面吧!

開箱篇

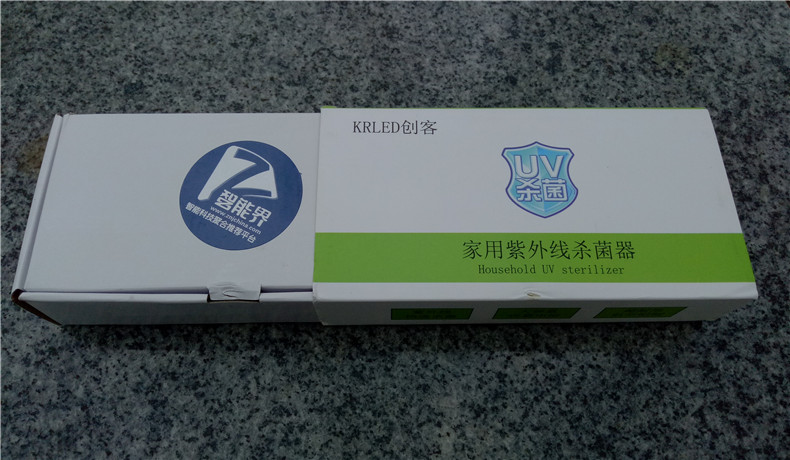

由廈門科瑞照明有限公司帶來的這款KRLED創客牙刷殺菌器,紙盒外包裝正面明顯標注著UV殺菌-----家用紫外線殺菌器。為啥紫外線燈可以殺菌呢?這里需要普及一下紫外線一些基本原理和特性常識。


圖片6 (2).jpg

紫外線波段一般工作在100nm~400nm之間,其中UV-C波段(200nm~280nm)的紫外線很容易被微生物DNA吸收,尤其是253.7nm波段最佳。相對于UV-A(315nm~400nm),UV-B(280nm~315nm)殺菌效果上UV-C波段略勝一籌。

常見的太陽光是一種電磁的放射光線,輻射能量呈波紋狀傳輸。紫外線能量在電磁光譜中位于可見光和X光中間,被定義為不可見放射線。紫外線是一種低能量的電磁輻射,波長范圍為100nm~400nm,最有效的波長為260nm,這與DNA吸收光譜范圍相一致。其殺菌原理是紫外線易被核蛋白吸收,使DNA的同一條螺旋體上相鄰的堿基形成胸腺嘧啶二聚體,有效的破壞和改變微生物的DNA(脫氧核糖核酸)從而干擾DNA的復制,導致細菌死亡或變異無法繼續繁衍后代。紫外線的穿透能力弱,不能通過普通玻璃、塵埃,只能用于消毒物體表面及空氣、手術室、無菌操作實驗室及燒傷病房,亦可用于不耐熱物品表面消毒。殺菌波長的紫外線對人體皮膚、眼睛均有損傷作用,使用時應注意防護,不可近距離長時間注視和暴露在紫外線中。高強度的紫外線照射會導致皮膚曬黑。長期積累則會導致皮膚老化和嚴重?fù)p害的原因之一。這下總算明白了吧!為啥常曬日光浴的身體會呈現出黝黑的膚色。下次去海邊要記得涂抹些防曬霜預防一下。上述信息量較多腦補一下吧!

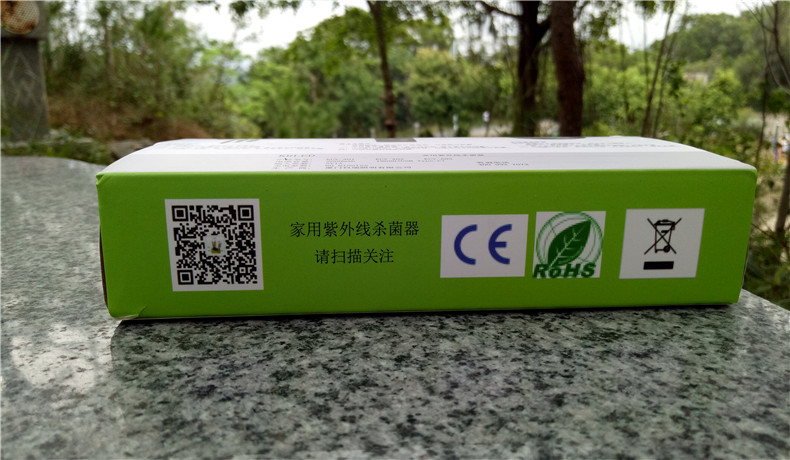

包裝側面部分簡單印有該款產品的基本功能特色:紫外線快速殺菌,大容量?jī)?nèi)置電池,超耐用航空鋁制以及一個微信公眾號二維碼。

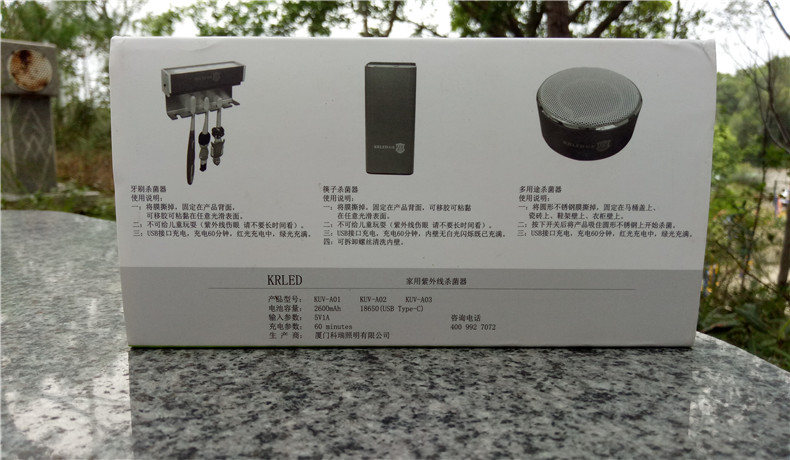

背面則是創客團隊一系列紫外線殺菌產品簡略圖。從左至右分別是:牙刷殺菌器,筷子殺菌器,多用途殺菌器。配合下方的注意事項,操作步驟一目了然。沒有APP安裝鏈接除去繁瑣的注冊配對等等環節,非常簡單拿到手就可以操作使用。





外觀篇

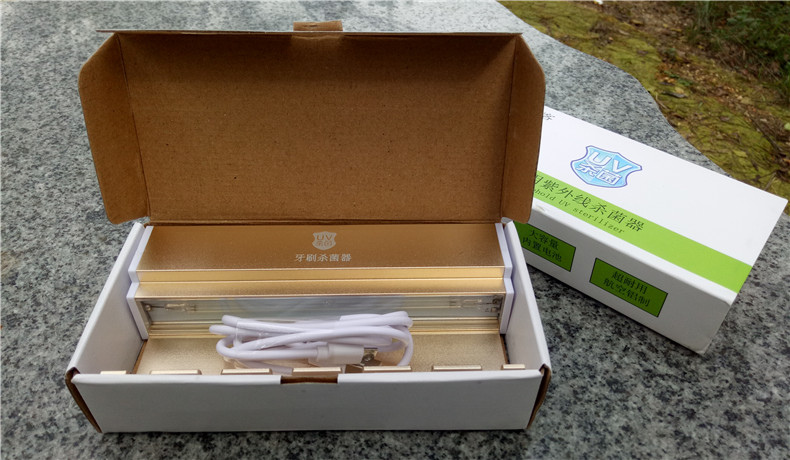

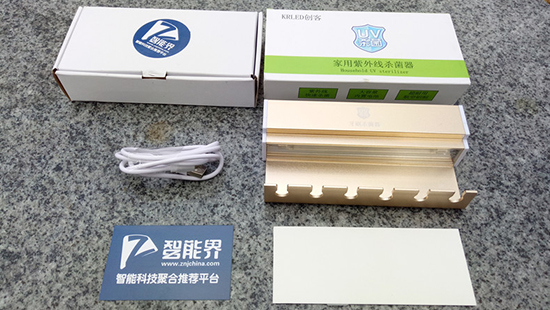

包裝內容物不多,一個殺菌器,一根充電線,一張雙面可移膠。還有一張非常熟悉的智能界小名片。再次感謝智能界提供了這款產品。讓我和那些熱愛數碼產品的有識之士可以一起探討體驗。

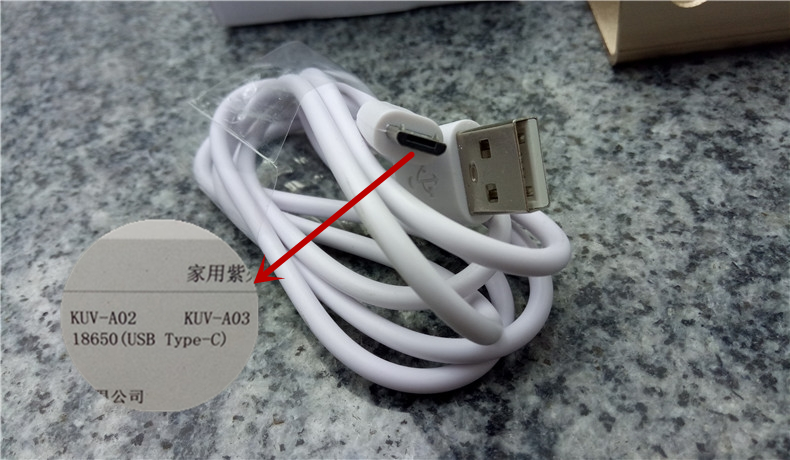

白色數據線較長約有1米左右,采用普通的Mirco-usb接口方式。通過它可以給殺菌器定時充電。包裝內沒有額外的充電頭,現在每個家庭中應該都有手機充電頭吧!5V/1A的充電器多的是不要不要的,隨手拿一個都可以用。不知道為啥包裝盒上卻是印著USB Type-C.應該印刷有誤吧!

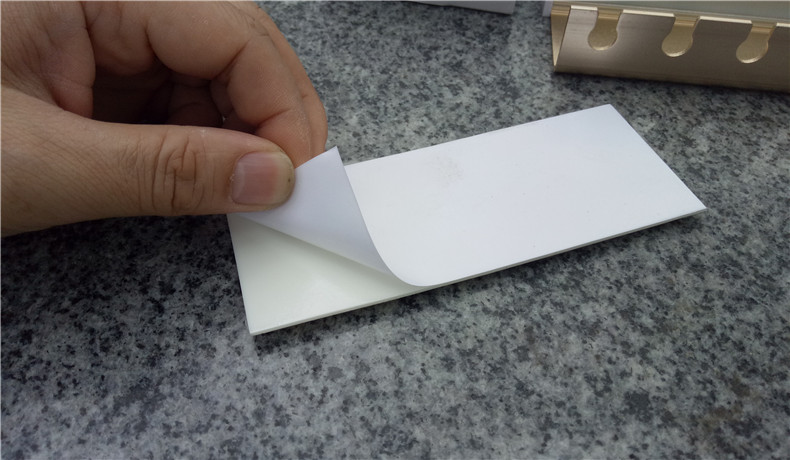

用于固定殺菌器的雙面膠貼粘性一般,看上去很普通嘛!官方描述可以任意粘貼光滑墻面??梢颇z可粘貼到底是真的還是假的,值得一試。

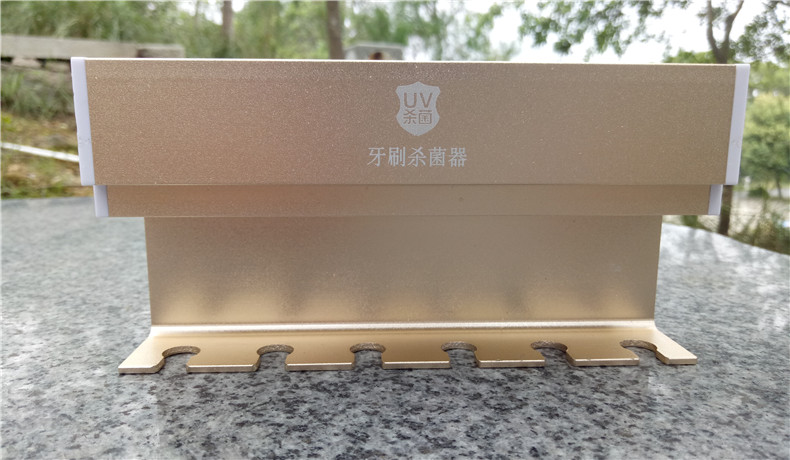

近距離觀察殺菌器,正面同樣印有UV殺菌-----牙刷殺菌器LOGO標志。主體本身材質為航空鋁,非常堅硬有型,全身噴砂工藝看過去土豪金外表相當注目逼格滿滿。


左側面僅有一個充電口和點按開關鍵外,環顧四周再也沒有其它接口按鈕,使用上應該相對比較簡單。

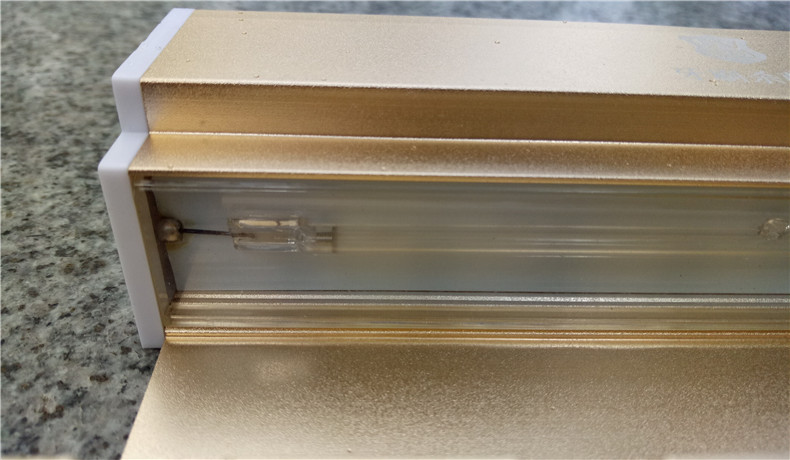

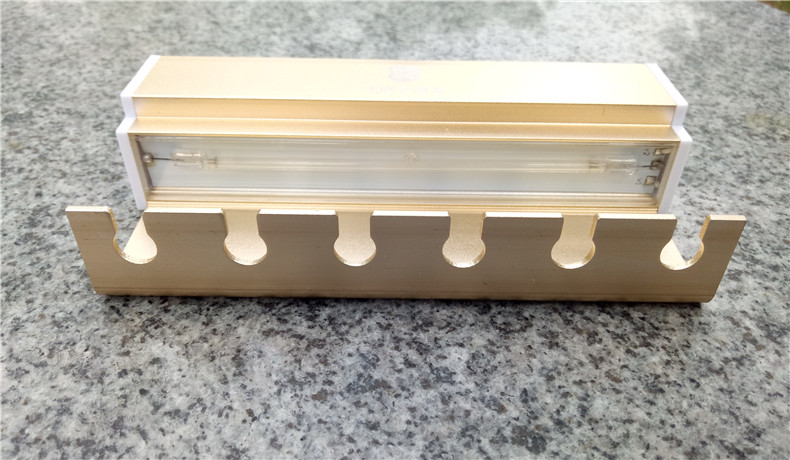

紫外燈管隱藏在下方,細細的玻璃管十分纖細像一個縮小版的日光燈造型。另外,紫外燈管外面還有一片透明的有機塑料擋板,可以防止牙刷取放過程中,人為不小心觸碰到燈管而發生破損現象。

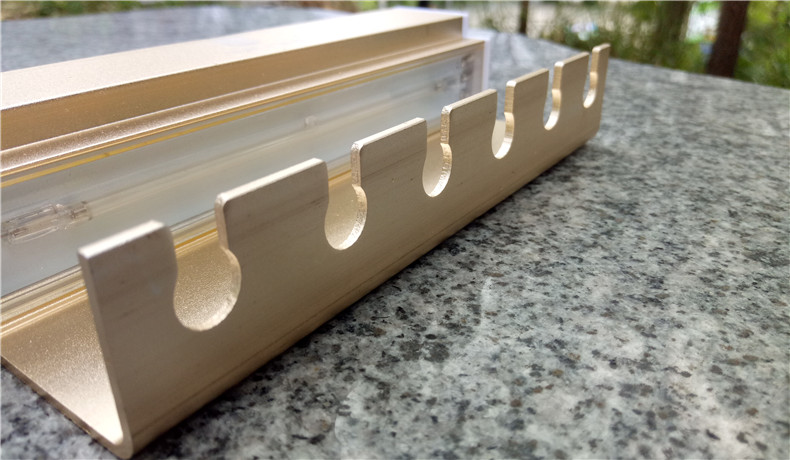

六孔牙刷放置區域規則有序,完全可以滿足一家人使用了。邊角稍微做了圓弧處理防止金屬邊角割手,細節部分工藝上還是比較不錯。

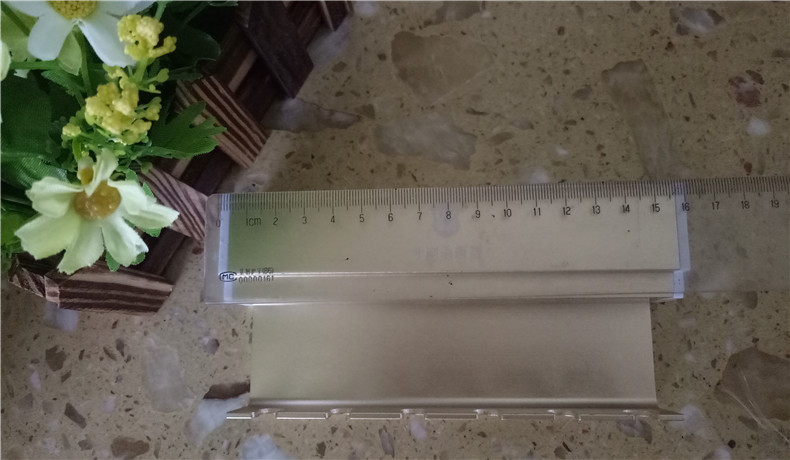

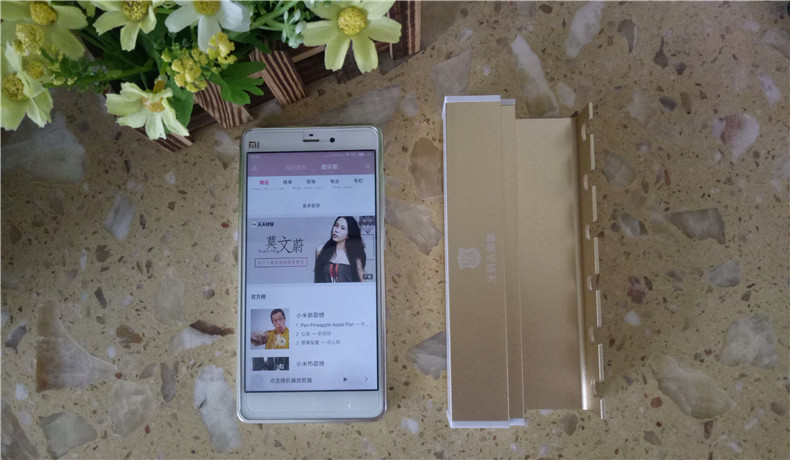

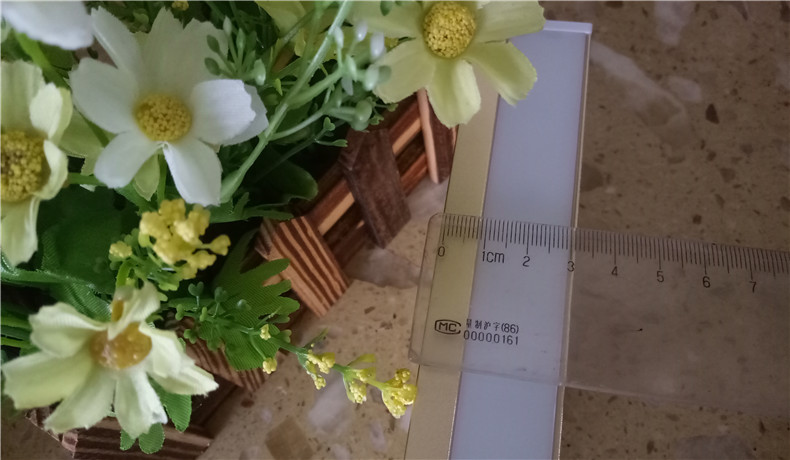

殺菌器外形尺寸為:160*30*90mm,跟小米NOTE手機比較起來略大了一些。如此小巧的殺菌器擺放哪里都不礙事。


順便來一張產品各部分集合說明圖示,官方美化渲染圖片來的更加直觀些。

圖片10 (2)_副本.jpg

測試篇

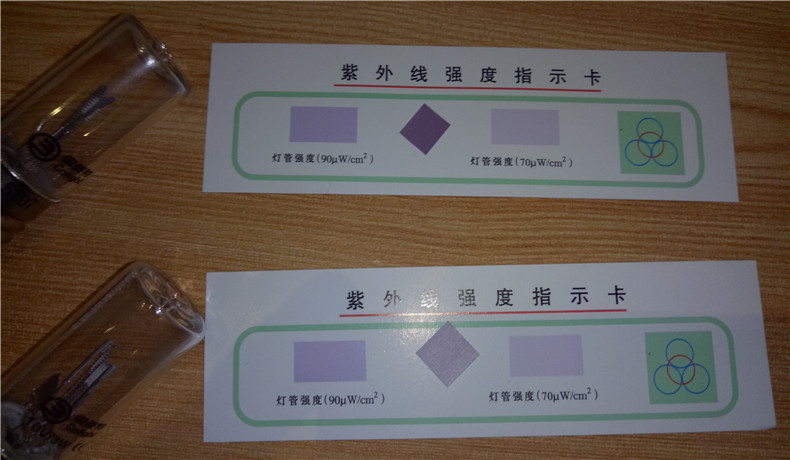

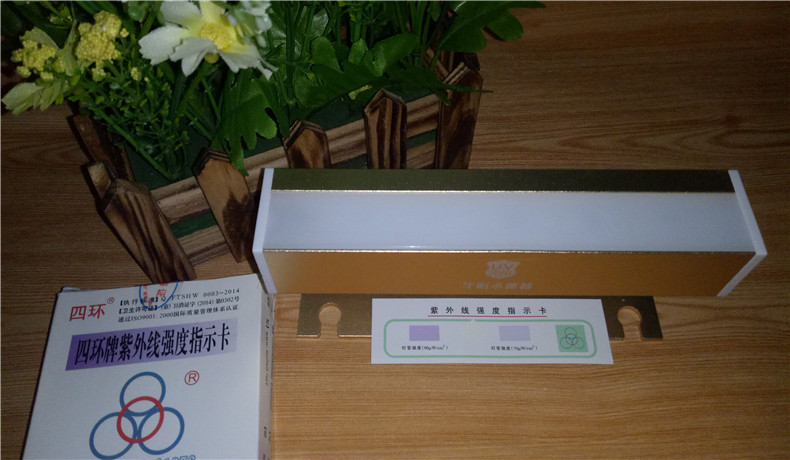

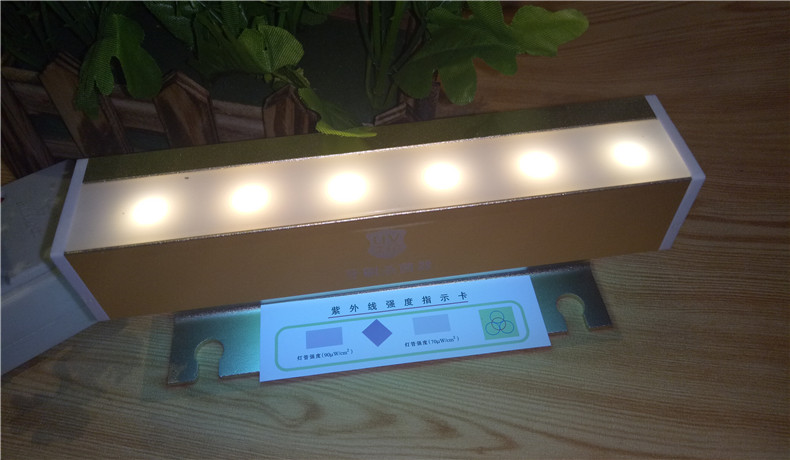

利用紫外線強度指示卡對牙刷殺菌器進行初步簡單的測試。指示卡分為三個區域,左側顏色較深對于新燈管的規格要求是大于90uW/cm2,右側區域顏色較淺為使用一段時間的燈管強度必須大于70uW/cm2。中間白色區域?yàn)榇郎y(cè)反應色塊。如果測出來的色塊顏色低于70uW/cm2,則說明紫外線強度已經失效需要更換燈管處理。按照說明書使用操作方式打開殺菌器開關,放置指示卡于紫外燈管下方,三分鐘后查看發現指示卡中間區域未發生顏色變化依舊是白色。

對于測試結果我很訝異。壓根沒反應哦!咋回事?是我測試姿勢不對?還是測試時間太短?或是標準色塊有問題呢?接著測試3分鐘,6分鐘,9分鐘結果還是一樣。想起家中還有兩個紫外線燈泡,之前改裝過掃地機增加了紫外燈照射功能。趕緊拿出來對比測試一下看看哪里出問題了。

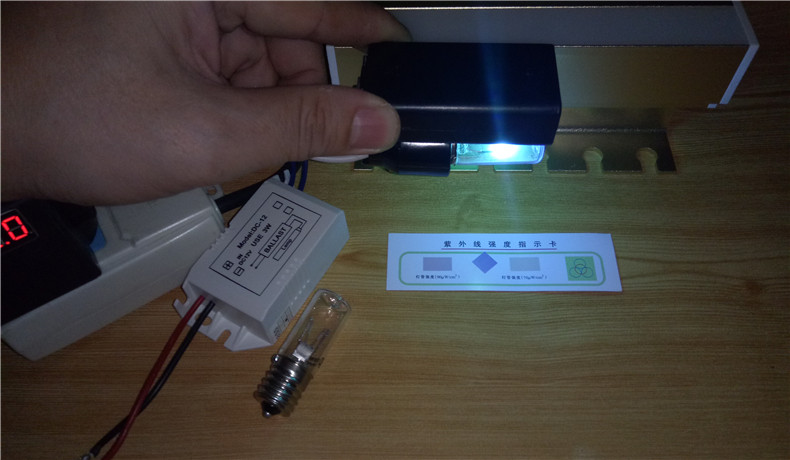

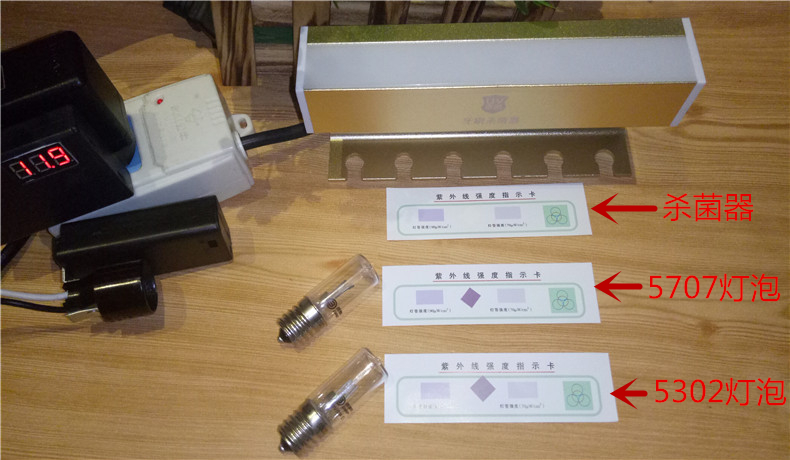

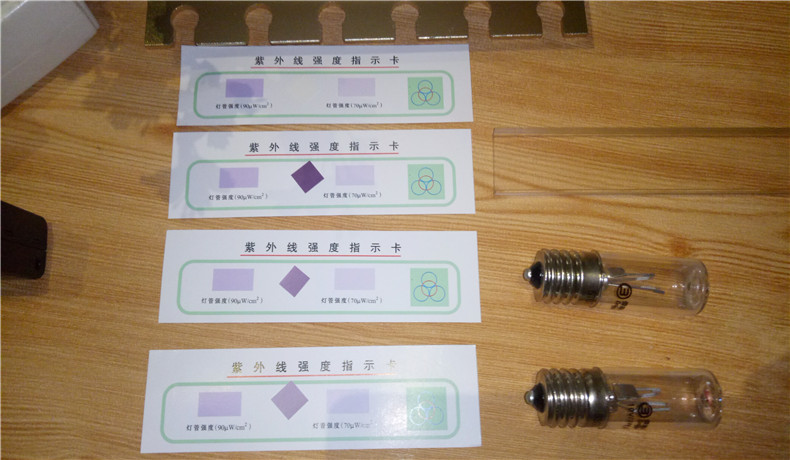

兩顆燈管型號分別為5707和5302,兩者從外觀上看不出所以然,左邊5707燈泡為紫外燈。右邊5302燈泡除了有紫外燈功能外還兼具臭氧功能。而主要的區別就是產生的發光譜線不一樣。一個是253.7nm波長,另一個是185nm波長。簡單的說就是185nm的波長可以殺菌,而253.7nm的波長還可以電離空氣產生臭氧。在照射高度一致的情況下,通電后的5707和5302燈泡照射指示卡,短短的3分鐘內就有了反應。中間色塊已經出現變色,深度已經超出90uW/cm2標準色塊顏色了。

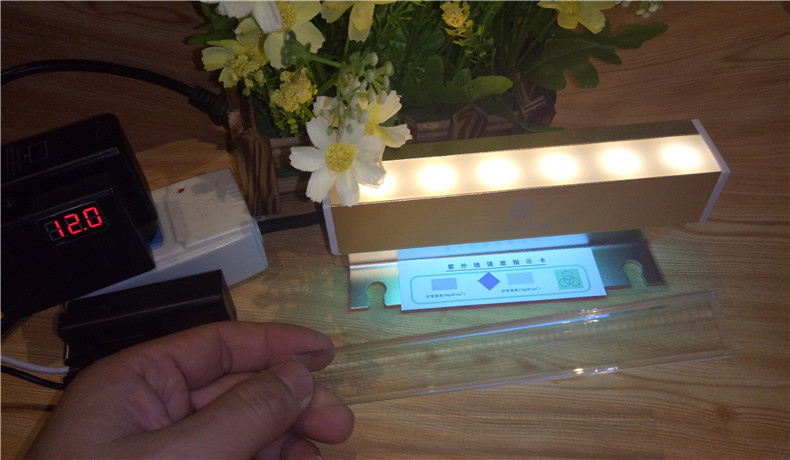

對比后看出指示卡是沒有任何問題的,問題出在殺菌器本身。想起了紫外線一個重要因素:低能量穿透性差這個特性,難道是因?yàn)闊艄芡饷娴囊粋€(gè)透明的塑料保護板造成嗎?果斷卸下透明外殼再次進行測試。結果又讓我大吃一驚!不到三分鐘時間內色塊由白變紫??磥?lái)是這個保護板阻擋了紫外線的傳輸。在這里有個疑問:不知道這個產品在出廠前是如何進行檢測,檢測的標準規格又是啥情況?一個連紫外線指示卡最弱檔強度都不達標的產品如何給牙刷殺菌呢?

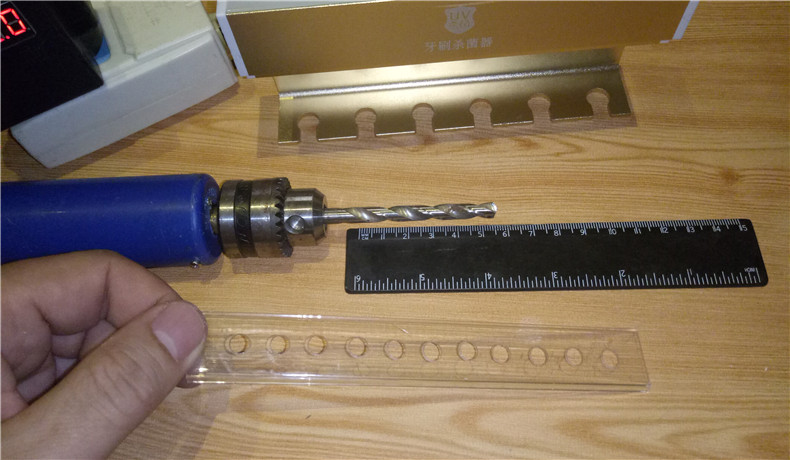

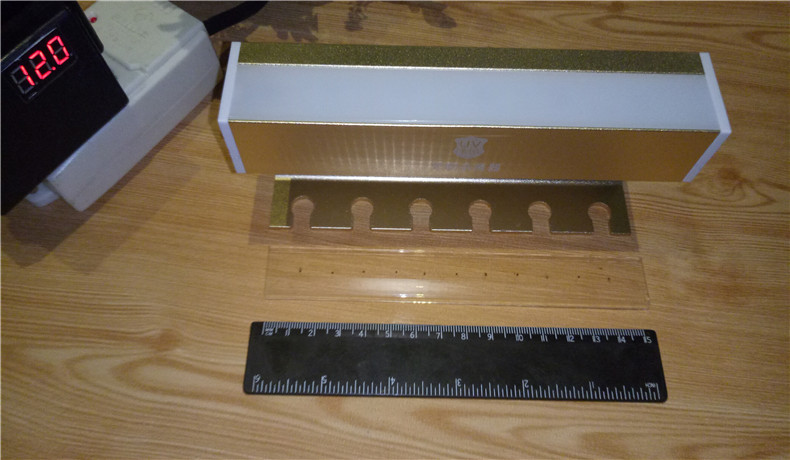

看來想要讓殺菌器真正起到紫外線照射的功效,這個透明保護板有必要改裝一下。不裝肯定不行,牙刷取放一不小心容易磕碰破損燈管。拿出鉆孔器對透明塑料板等距離開孔處理。再看看效果,很顯然鏤空的保護板這個方案還是有效的。




使用篇

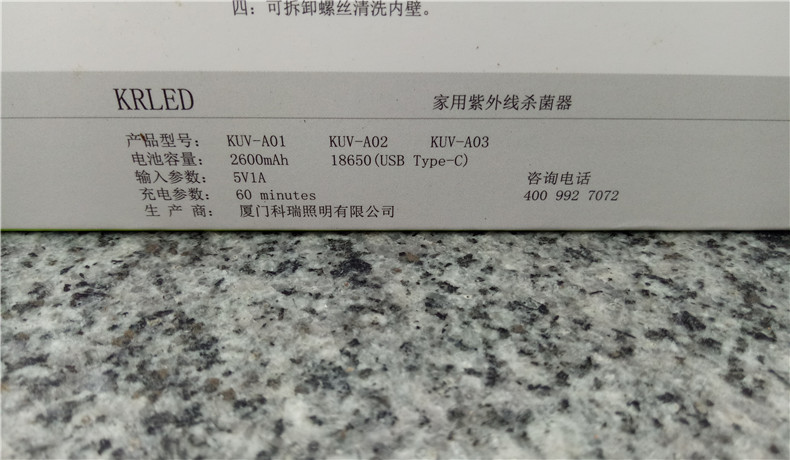

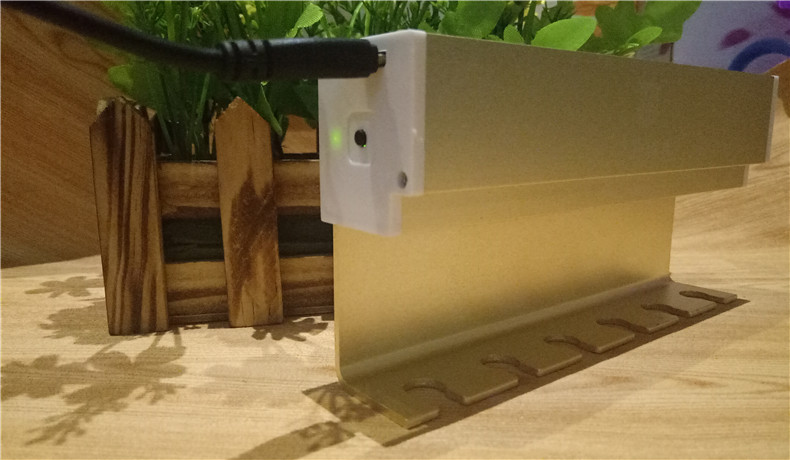

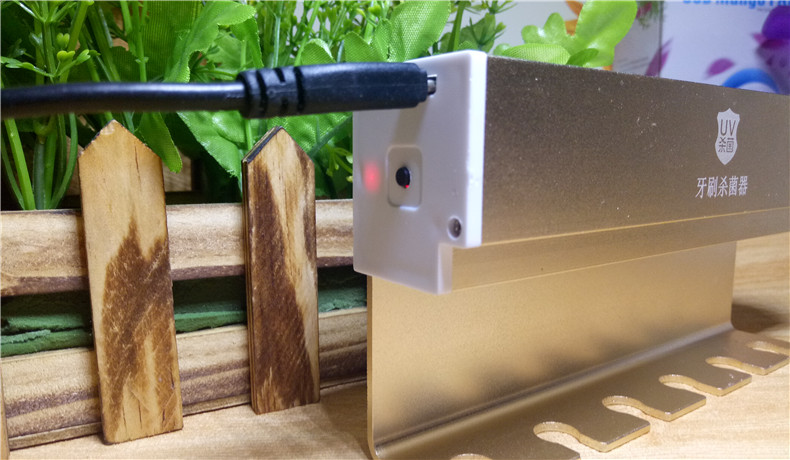

充電情況下左側板內部有隱藏的指示燈結構,充電顯示紅燈,充滿后轉為綠燈。非常直觀方便用戶查看殺菌器當前充電狀態。使用5V/1A適配器進行充滿電需要時間大概要二個小時左右。官方描述的是內置2600mAh大容量鋰電池。充電參數為:60minutes。時間上相差甚遠。。。難道是用5V/2A充電頭來計算的嗎?

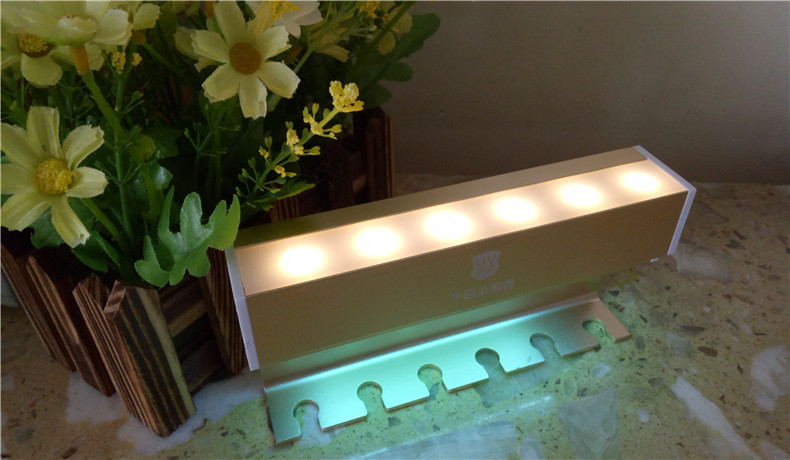

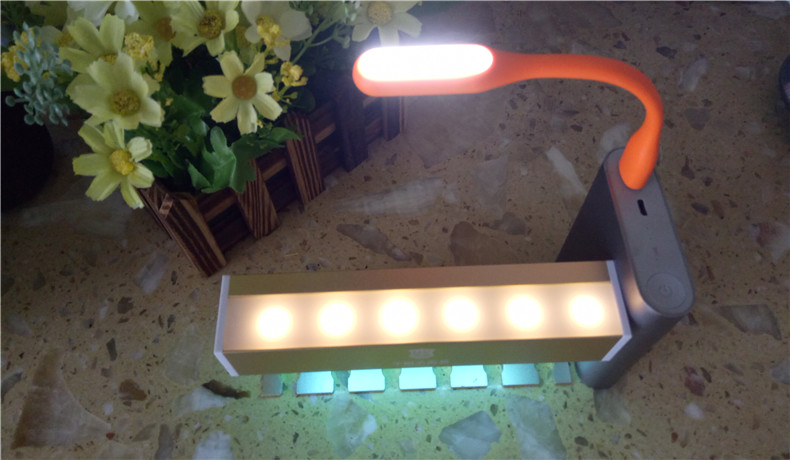

工作狀態下可以看到殺菌器頂部的夜燈發光位置。數了數一共有6顆內置小燈,亮度一般,夜晚刷牙的時候只是簡單起到照明指示功能。比起1元包郵的USB小燈亮度明顯低了不少!如果是白天開啟殺菌器工作,點亮這個夜燈沒啥卵用,甚至有些費電??磥?lái)這里需要搗鼓一下。我又腦洞大開了一下!


安裝過程中選定好墻面固定位置,將雙面膠粘附殺菌器背面再貼附墻面上。注意一下要清潔干凈墻面,污物灰塵會導致粘性不足。如果衛生間中的電源插座距離殺菌器較遠,可以取下殺菌器進行充電,個人建議還是用移動電源更加方便。經常移動機器背膠容易沾染污物導致粘性不夠失效脫落。

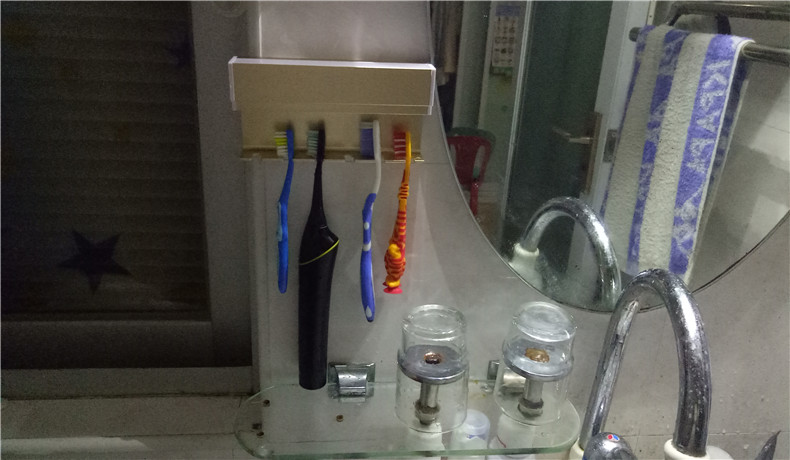

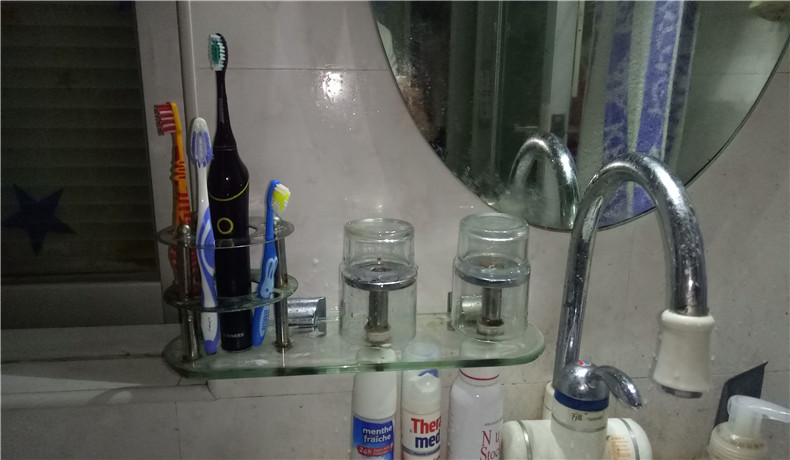

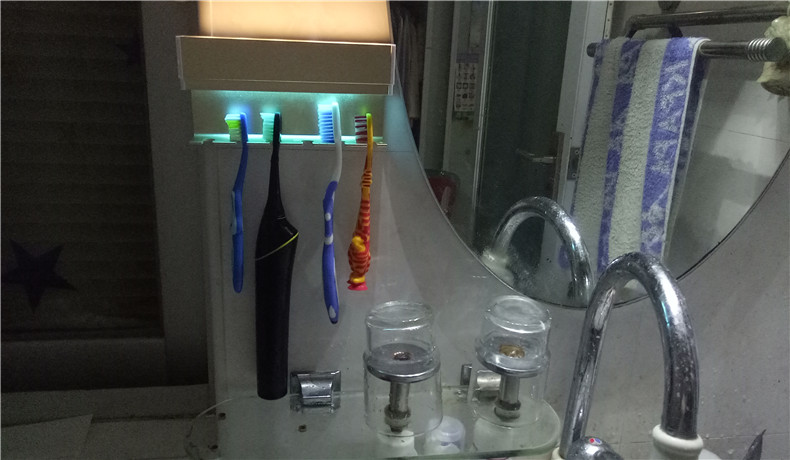

比較一下使用前后的牙刷擺放狀態,是不是比之前放置更加合理整潔不少!通過紫外線的照射又可以對牙刷進行殺菌處理一物兩用??!

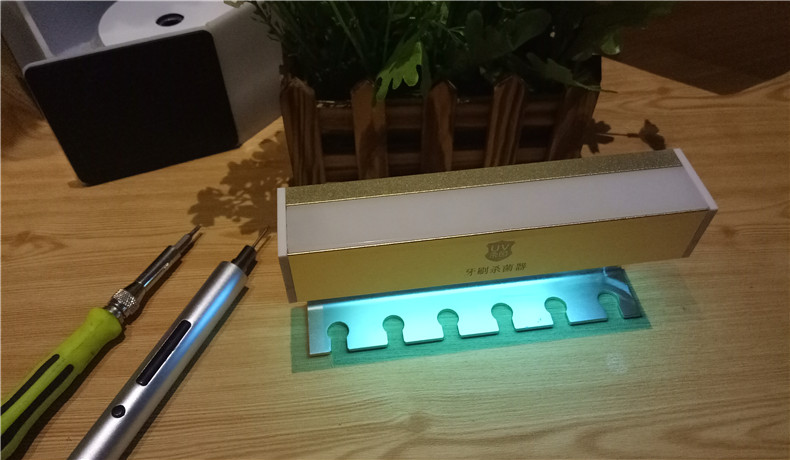

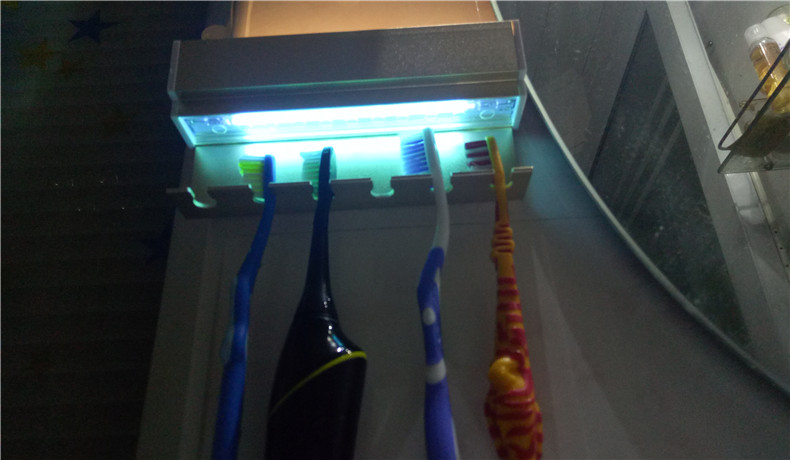

紫外燈工作中發出一道淺紫色光亮,光線通透感均勻看久了有點晃眼。不可長時間注視觀看哦!整機工作中非常安靜沒有異響。需要指出的是夜燈和紫外燈都是通過側面點按按鍵來觸發同時工作或者關閉。


拆解篇

這款牙刷殺菌器內部究竟是啥構造下面開始進入拆解環節。對于喜歡DIY的我來說不是難事,分分鐘拆解完畢。

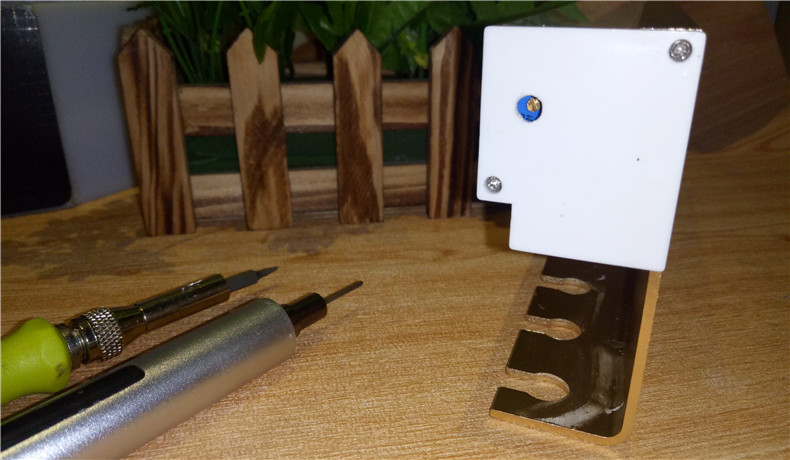

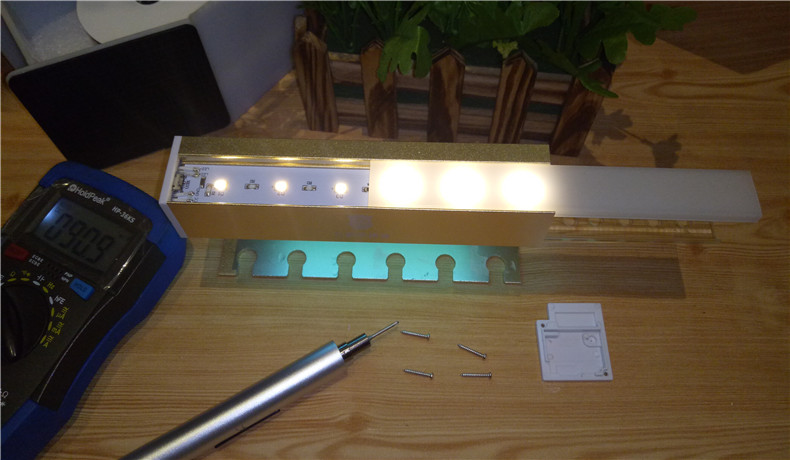

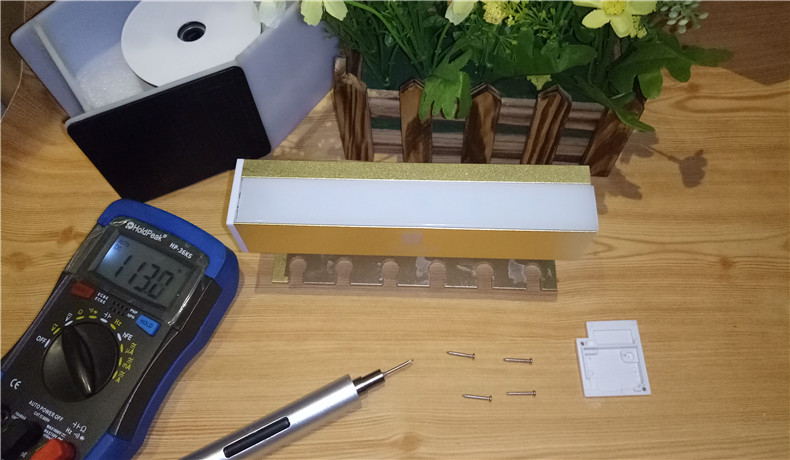

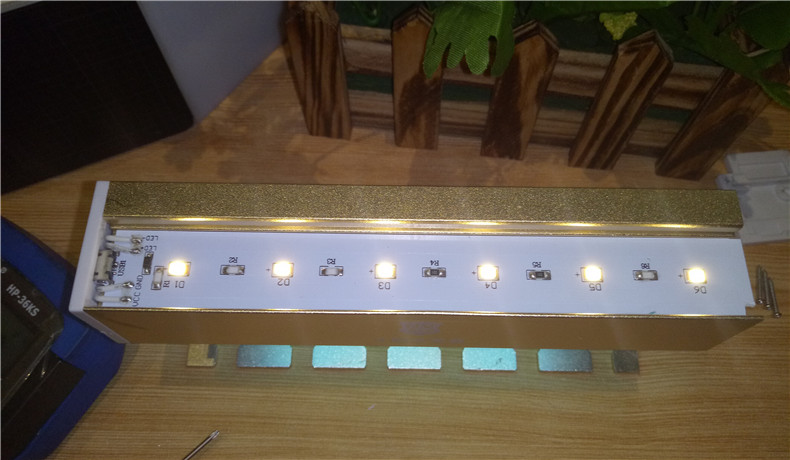

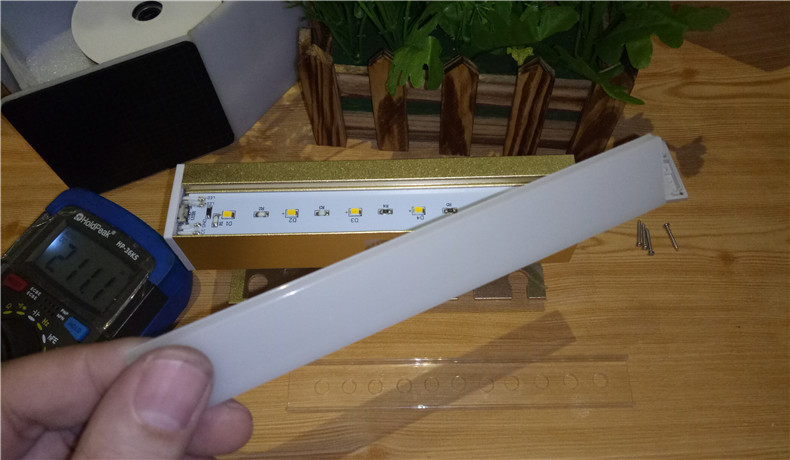

卸下左右側板四顆螺絲后,可以順利取出夜燈外保護板,可以看出這是一個用于光擴散PC材質保護板。讓原本的LED發光亮度由集中變得更加柔和發散,增加了照射明亮度。

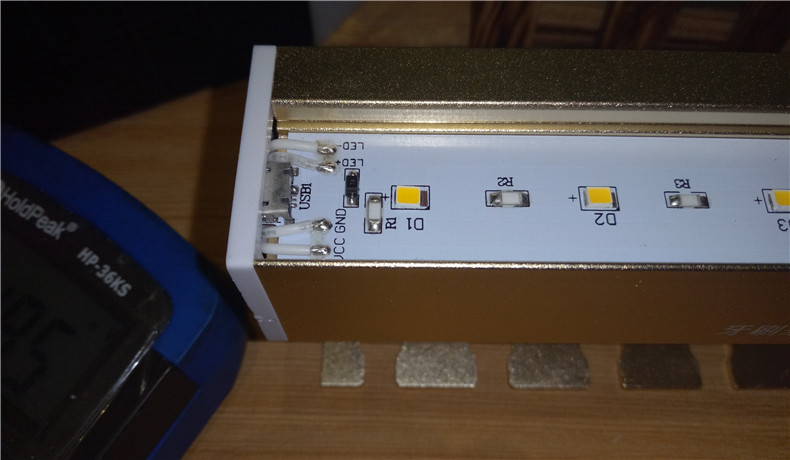

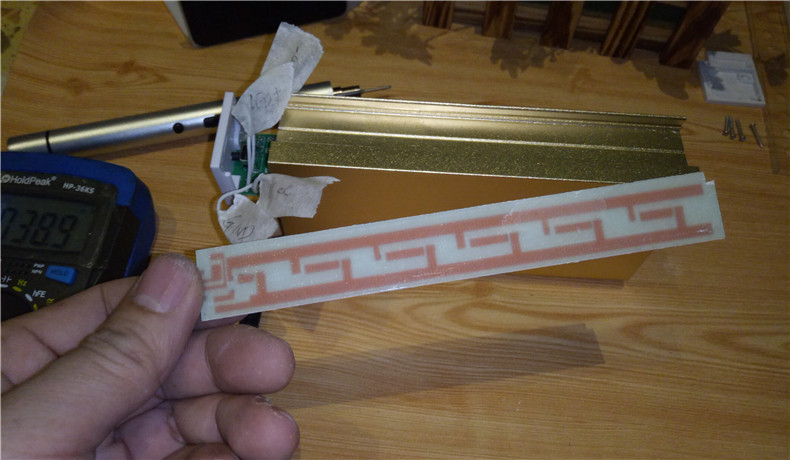

夜燈板四根白色線材焊開,并做相應的標識避免后面焊接組裝后混淆線序。

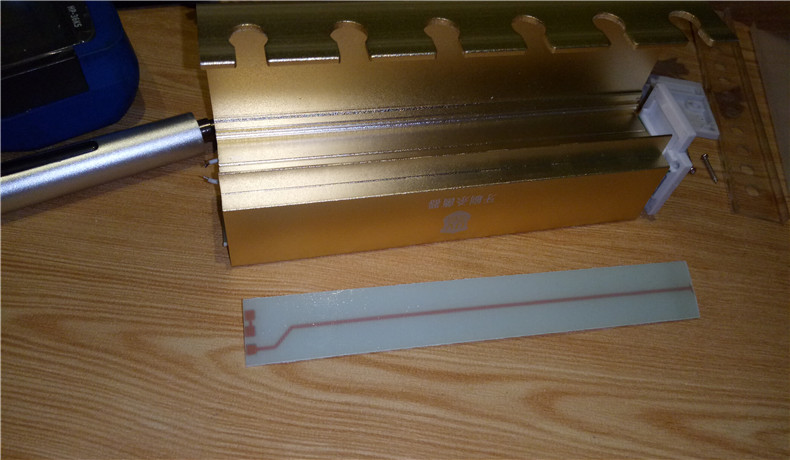

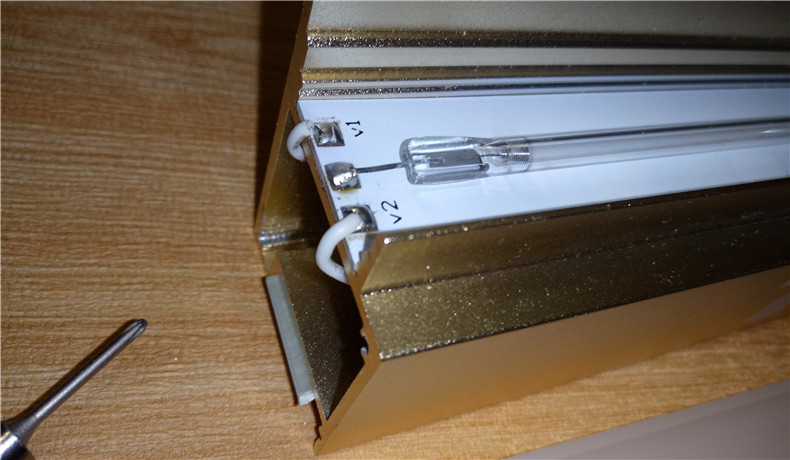

接下來焊開2根紫外線燈管供電線并抽出燈板。

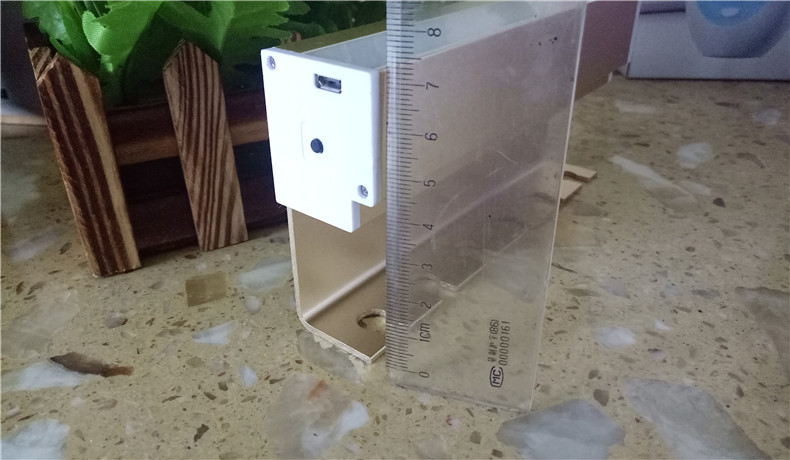

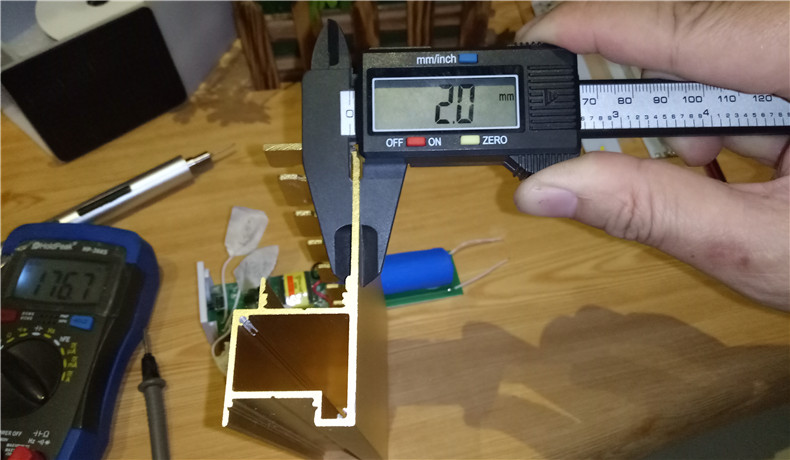

量測航空鋁制金屬外殼厚度有2mm,握在手中還是有一定的份量。

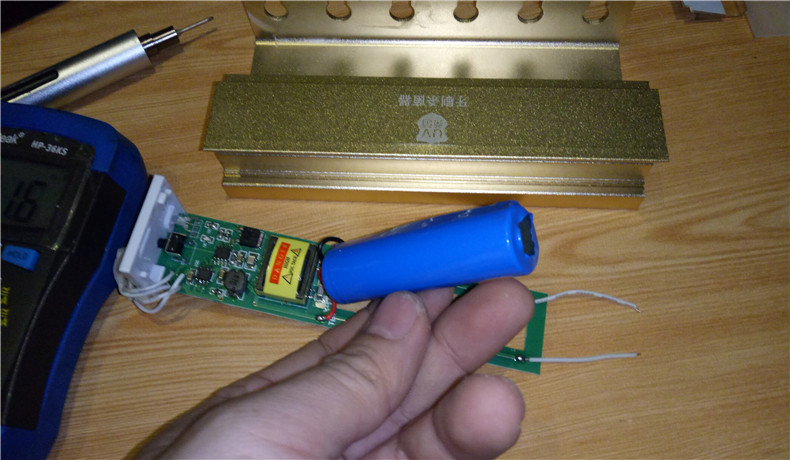

內置的鋰電芯外殼沒有容量參數標識,個體較長應該是18650款式電芯。

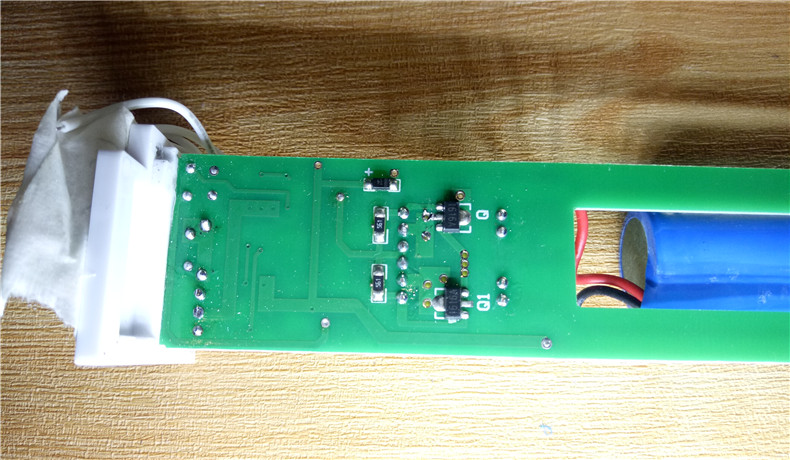

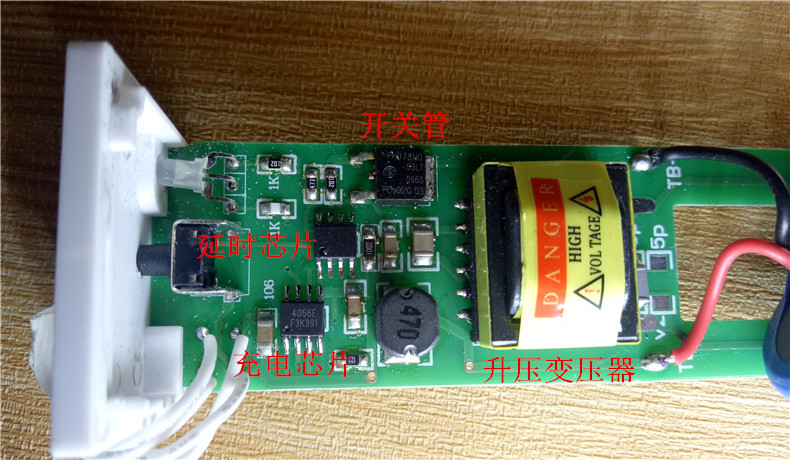

內部的控制線路板零件不多,正面PCB板上主要由充電管理芯片TP4056,開關管,升壓變壓器,以及一顆無標識的延時觸發芯片構成。背面PCB板2顆貼片三極管1616A為初級變壓器前端繞組交叉互補開關管。其中升壓變壓器次級繞組輸出高頻大電壓小電流提供給紫外燈管工作,拆機后通電工作中切勿觸碰輸出端線路。

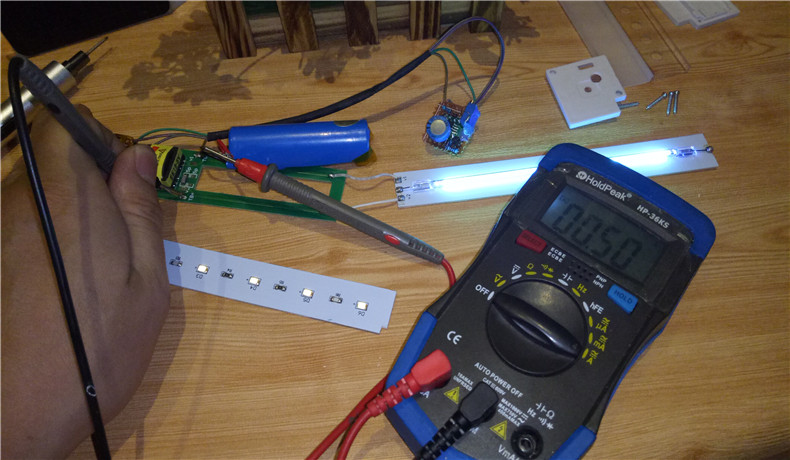

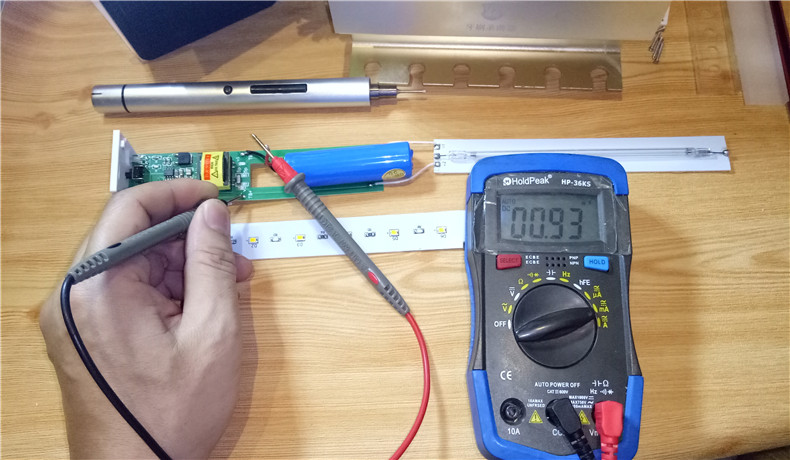

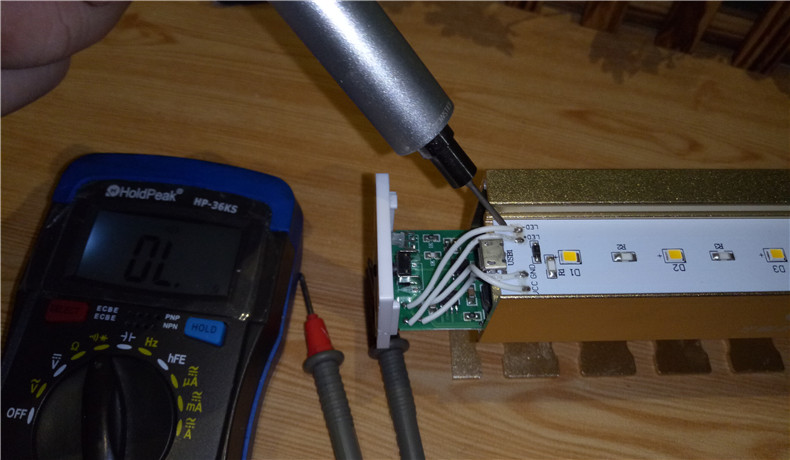

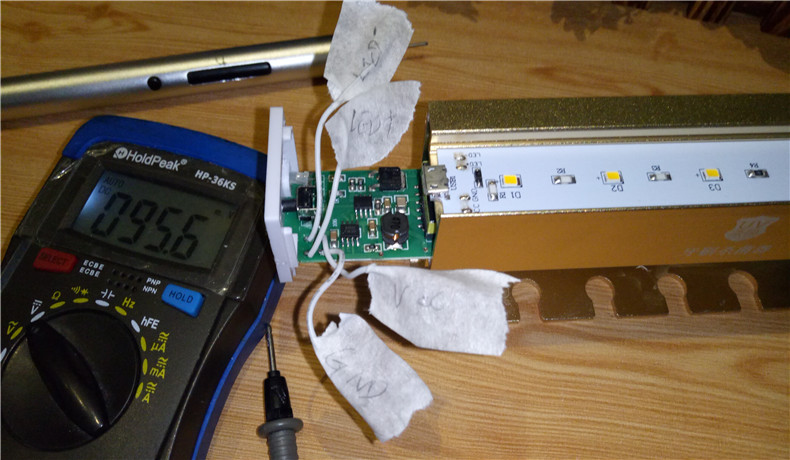

使用萬用表對整機電路的功耗進行測量,待機狀態下功耗僅為0.93MA。日常靜態待機功耗表現不俗,官方宣稱充電一次可以續航使用一個月之久。

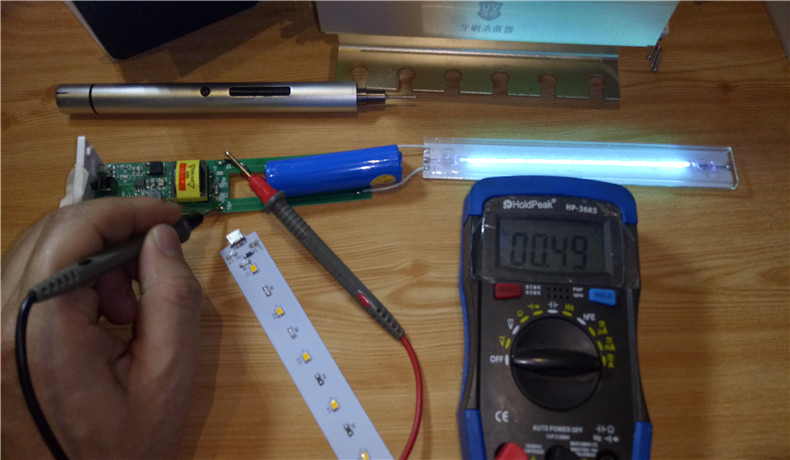

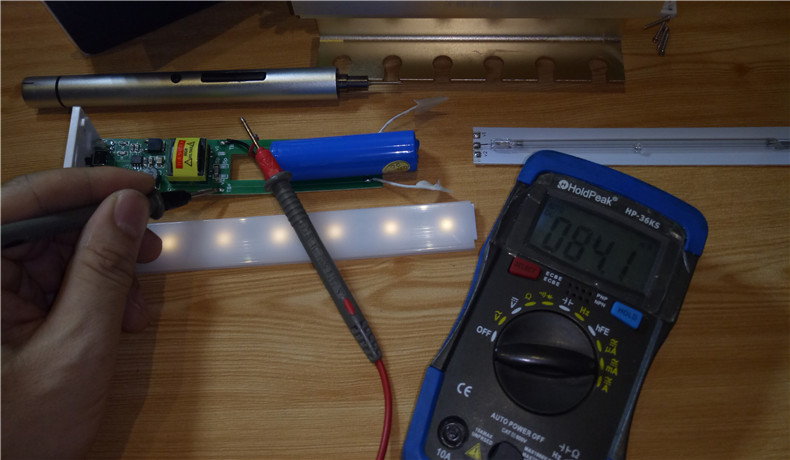

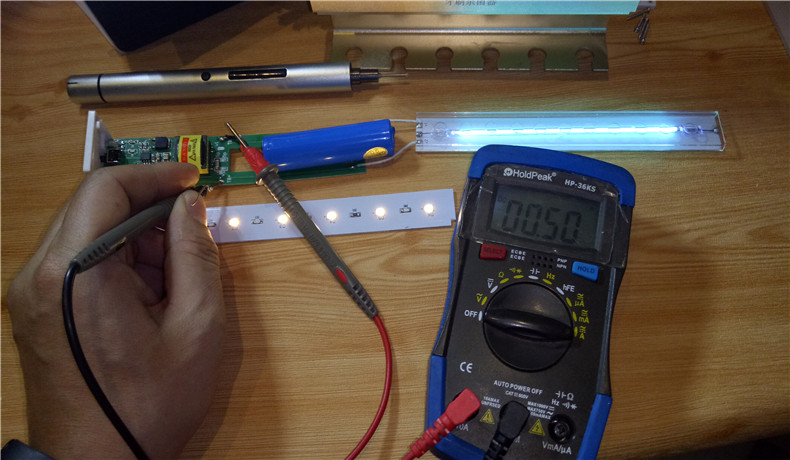

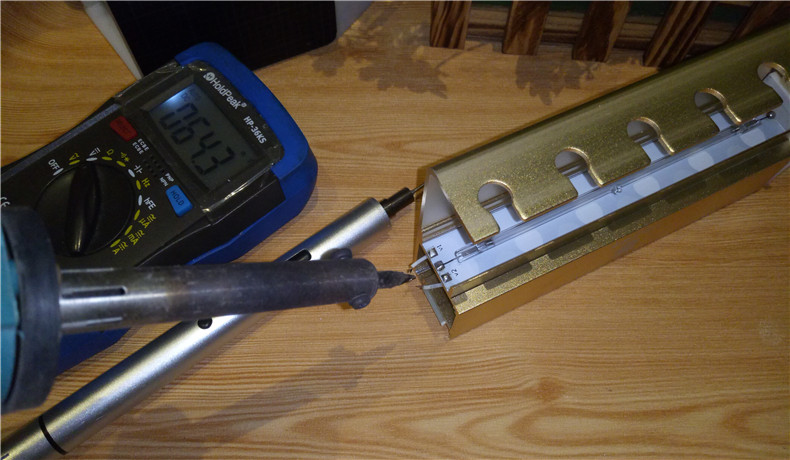

工作狀態下:整機功耗為0.5A。其中夜燈功耗僅為84.1MA。紫外燈相對功耗較大為0.49A。

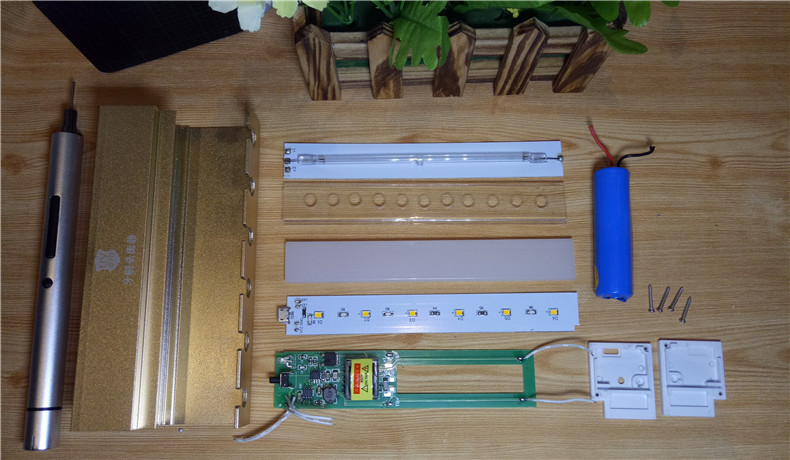

 所有的拆機基本結束最后附上拆機全家福。


改裝篇

通過對這款牙刷殺菌器的使用和拆解發現部分功能設計需要改進一下,比如夜燈和紫外燈同時工作,在白天工作點亮夜燈似乎比較浪費電。另外紫外燈工作需要手動按壓側面開關才可以進行殺菌照射。如果能改進設計增加自動+手動似乎更加智能和便捷些。想好方案后開始動手搗鼓吧!

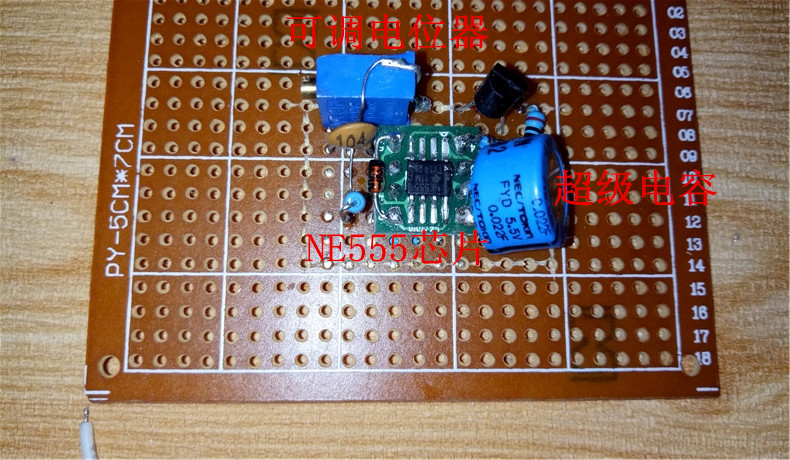

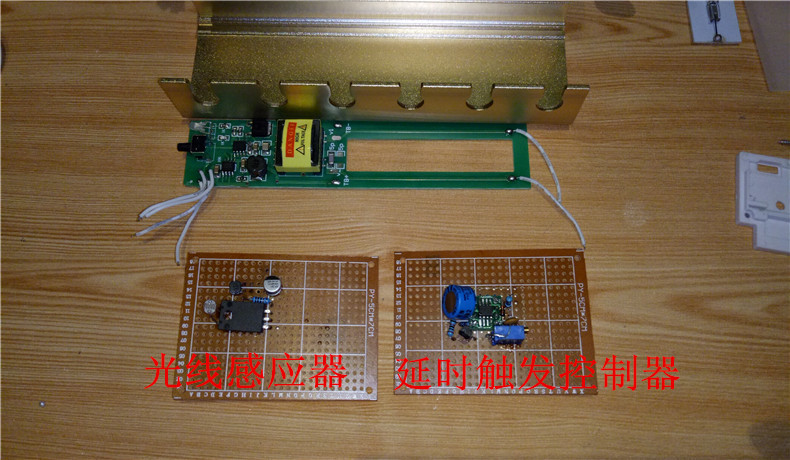

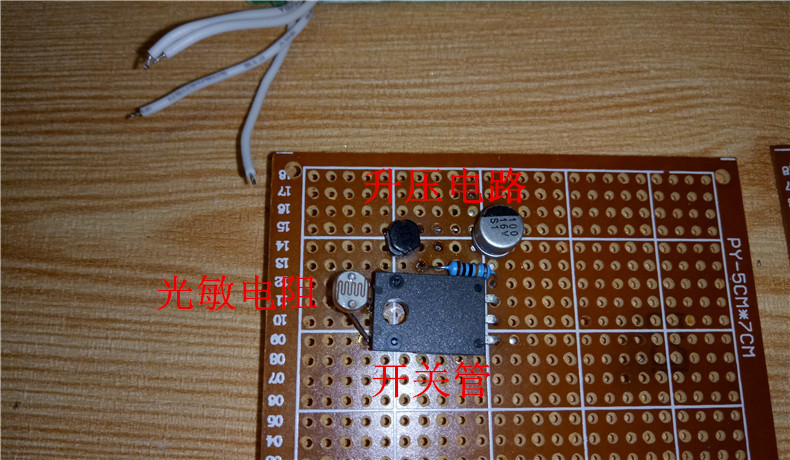

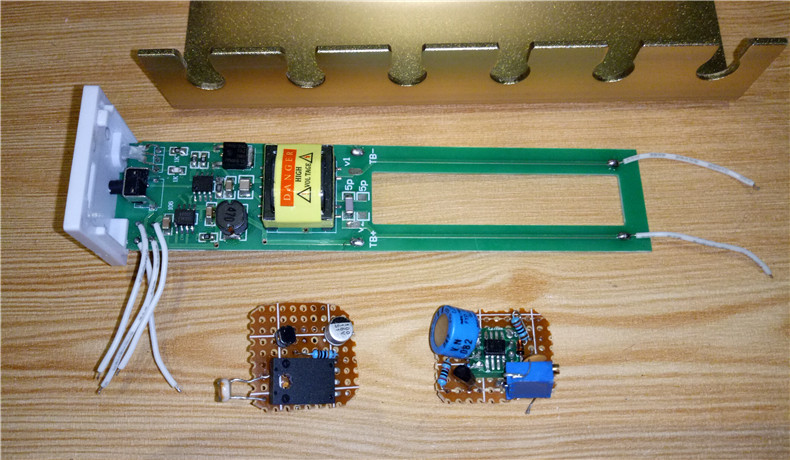

制作兩個控制線路板,其中左邊為光線感應控制器,主要有光敏電阻,升壓線路以及開關管組成。右邊為延時觸發控制器,主要由可調電位器,NE555多諧振蕩器,以及一顆0.022F超級法拉電容構成。電路設計為長延時關斷定時循環電路。工作狀態為8小時關閉輸出,1~5分鐘開啟輸出。換句話說就是每天24小時中牙刷殺菌器可以有3次自動開啟殺菌時間,每次時長連續可調。本次設計時長為3分鐘工作狀態。當然了也可以通過手動開啟關閉殺菌器。

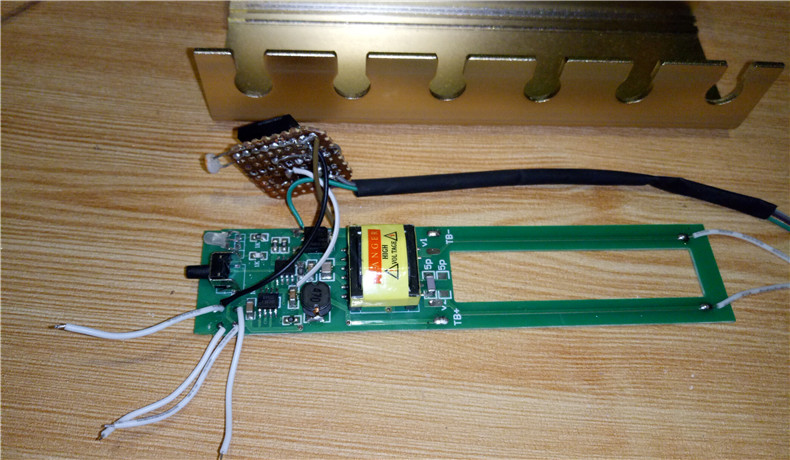

    制作好的線路板盡量裁剪到最小尺寸,方便安裝到殺菌器內部,對相應的線路連線焊接處理。

改裝后的電路再次進行功耗測量。發現待機功耗有些偏高輸出電流達到3.7MA。工作狀態下的功耗依舊保持在0.5A左右。從理論上講待機功耗的增加勢必會影響到殺菌器的續航性能,應該會縮短一部分時長。

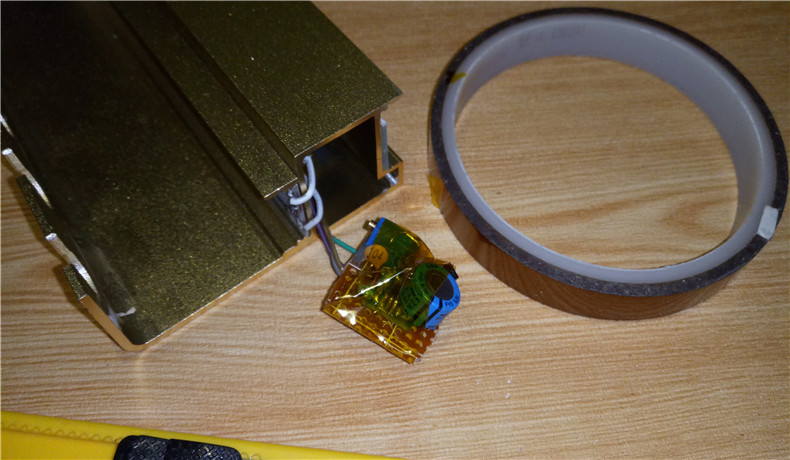

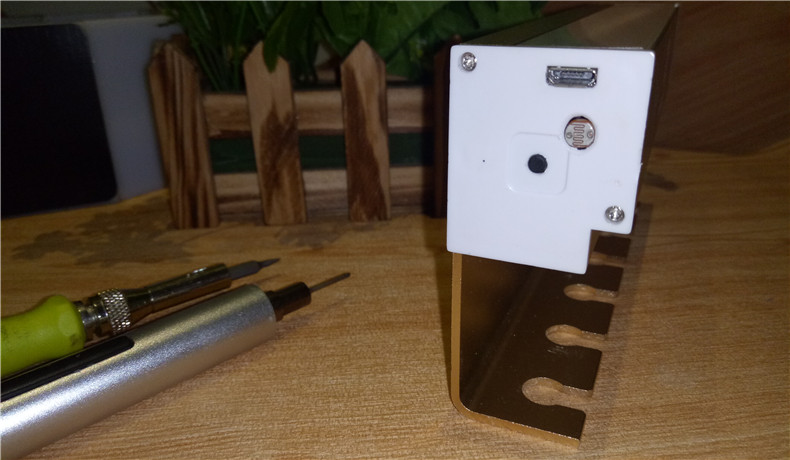

增加進去的兩個線路板需要使用高溫絕緣膠布進行處理一下,避免線路零件觸碰短路影響工作。左右側板在相應的位置開孔處理一下。

改裝后的牙刷殺菌器從外觀上基本看不出有啥不一樣的地方,對于光線感應器的工作方式,通過下方的視頻可以看出當光敏電阻偵測到環境光線較暗的情況下,按壓開關鍵可以自動開啟夜燈模式。當環境光線較強時候自動關閉夜燈功能。




總結

對于這款牙刷殺菌器說下使用心得和改善方向吧!總體來說操作比較簡單。每次使用牙刷完畢直接按壓側面開關可以開啟紫外線照射殺菌,3分鐘后自動定時關閉。6孔牙刷擺放位置可以實現全家人的需求。當然了部分細節值得注意一下。比如官方附贈的雙面背膠材質粘附性較差,拆裝殺菌器還沒3~5次,第二天就發現已經脫落下來??赡艽纱u表面比較光滑以及衛生間濕氣較多的緣故吧!最終還是使用熱熔膠直接固定在墻面上。對于今后殺菌器的充電方式,看來只能使用移動電源插入來進行了。這里還是建議官方能否考慮一下使用壁掛孔方式進行安裝。畢竟這個東西有一定的份量加上經常移除充電會影響到雙面膠貼的壽命。另外,紫外線工作中照射方式是不是有待再次驗證其可行性,透明的塑料保護板已經嚴重影響了紫外線照射強度,能否穿透到牙刷本體進行可靠的殺菌值得商榷。后續升級板的殺菌器能否考慮增加自動模式。智能產品的出現對于每個人來說應該都很喜歡。擺脫手動方式而通過自動定時觸發的工作模式,這難道不是現代人所追求的一種生活方式嗎?
