作為一個DIY老玩家，在給小白用戶推薦電源時，我們往往就求一個“穩”字。不穩，說不定那就是會BOOM的（預備唱：紅……）。BOOM完開不了機，用不了電腦還是小事，要是劣質電源直接把主板顯卡之類一起B(yǎng)OOM掉，那就是白瞎了。所以歸根結底，玩DIY啥都可以縮，電源，千萬不要縮。

穩當?shù)?a href="http://jwnfls.cn" target="_self">電源怎么選？坊間一直有一個簡單的說法，就是首先要選過80Plus認證的，一般來說能過80Plus，代表的是優秀的轉換效率，做工用料至少達到了合格以上水準。

筆者今天要給大家分享得這款骨伽XTC500就是這樣一款80Plus白牌認證的新品，額定500w的功率，主流的方案，不錯的用料做工，相當實惠的價格，在良莠不齊的DIY市場算是一款親民的新品。

一、開箱

說起骨伽這個品牌，可能大多數用戶對它的印象是各種賊貴的外設，但事實上，這一家由臺灣偉訓在德國成立的品牌，最強項是機電套。尤其是電源，偉訓作為業界代工大廠，積累了非常豐富的經驗。

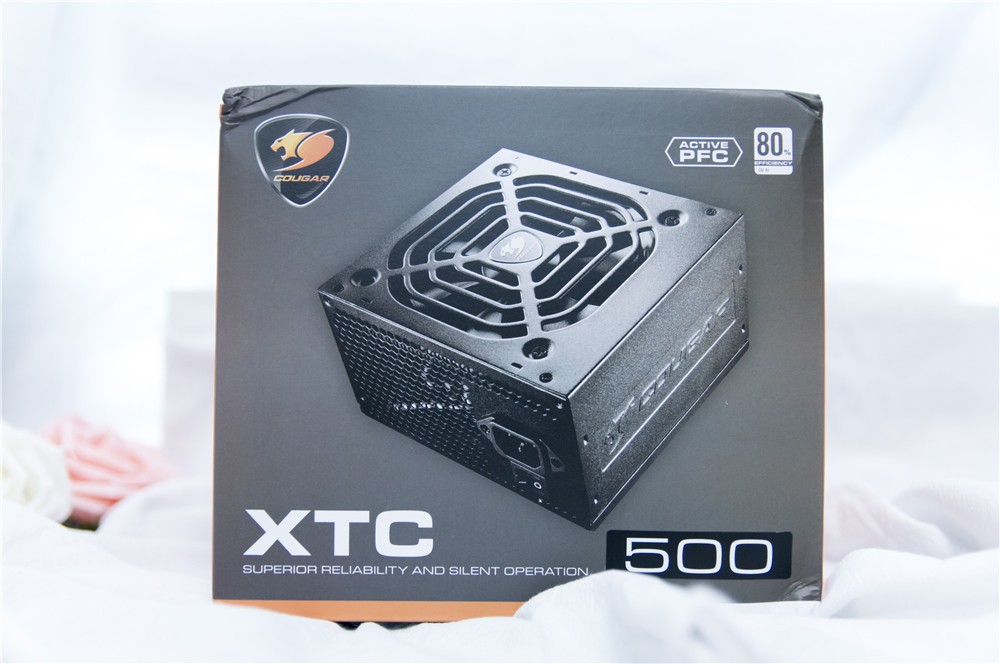

說回這款骨伽XTC500，作為入門款的電源，它的包裝還是比較簡潔的?；旧暇褪钱a(chǎn)品加LOGO這種非常常規的簡單包裝。

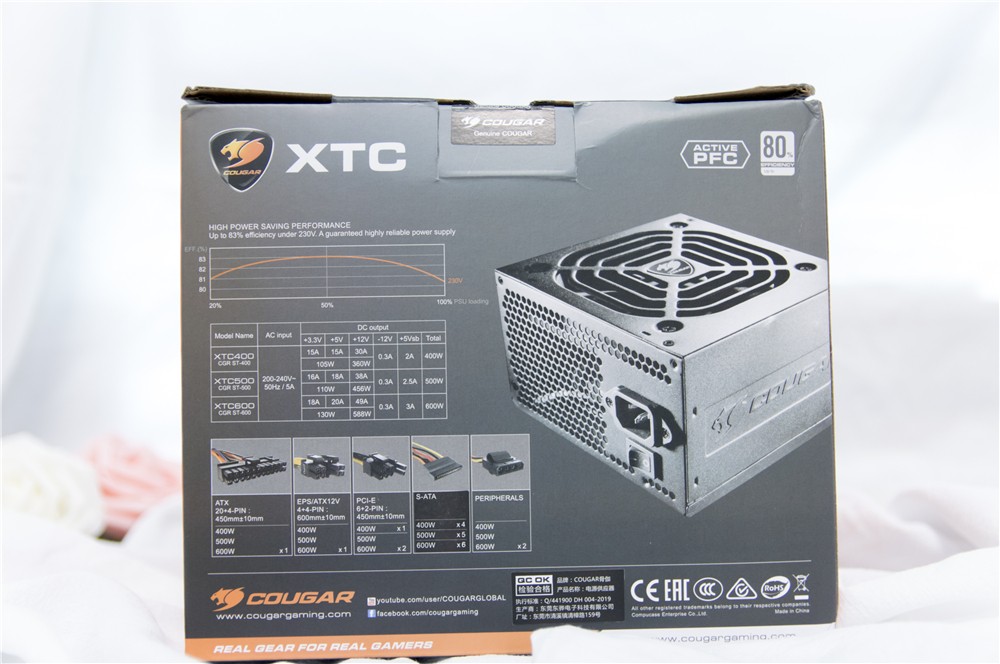

包裝盒側面能夠看到一些相關參數，右上角有80Plus白牌認證標志，在輸出上，這款電源的12V單路輸出能達到38A，總計456w。

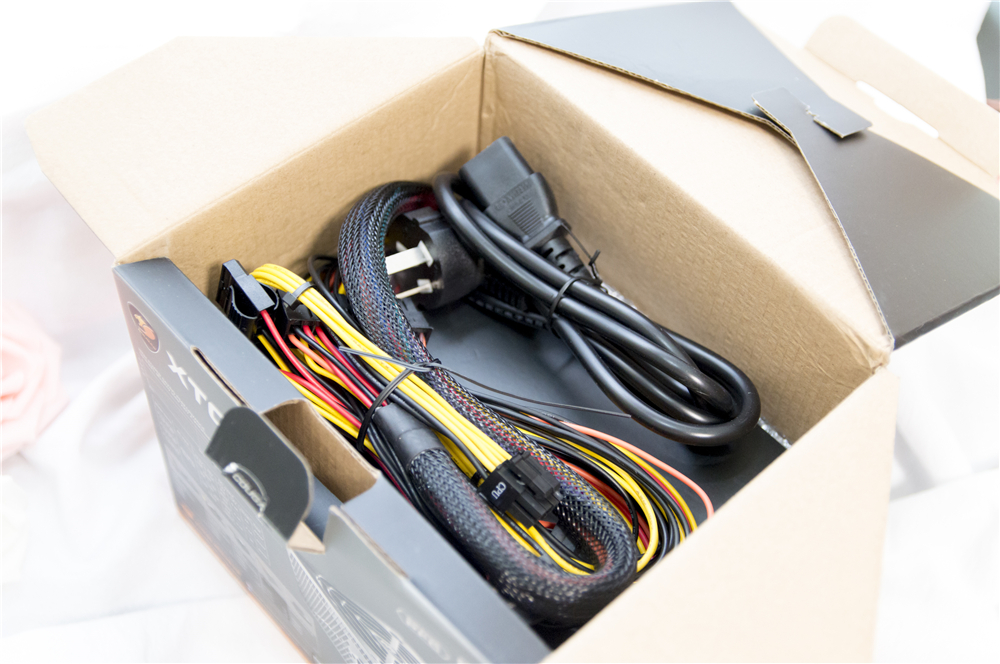

打開包裝盒可以看到電源本體和配件，作為入門款產品，配件并不多。除了?？ㄕf(shuō)明書和“電飯鍋”線之外，還送了幾顆螺絲和綁帶。

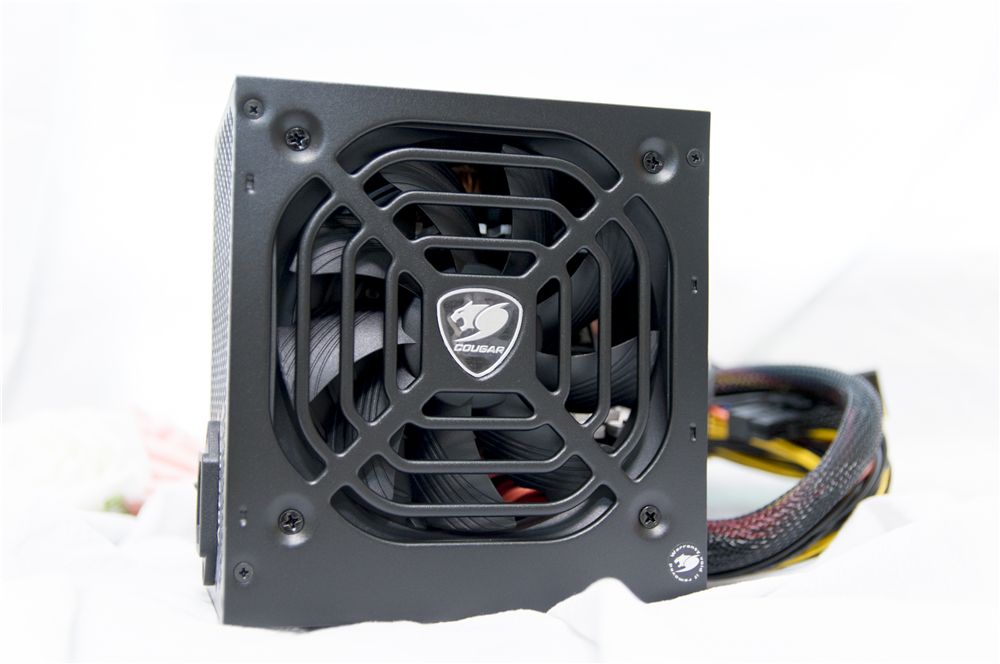

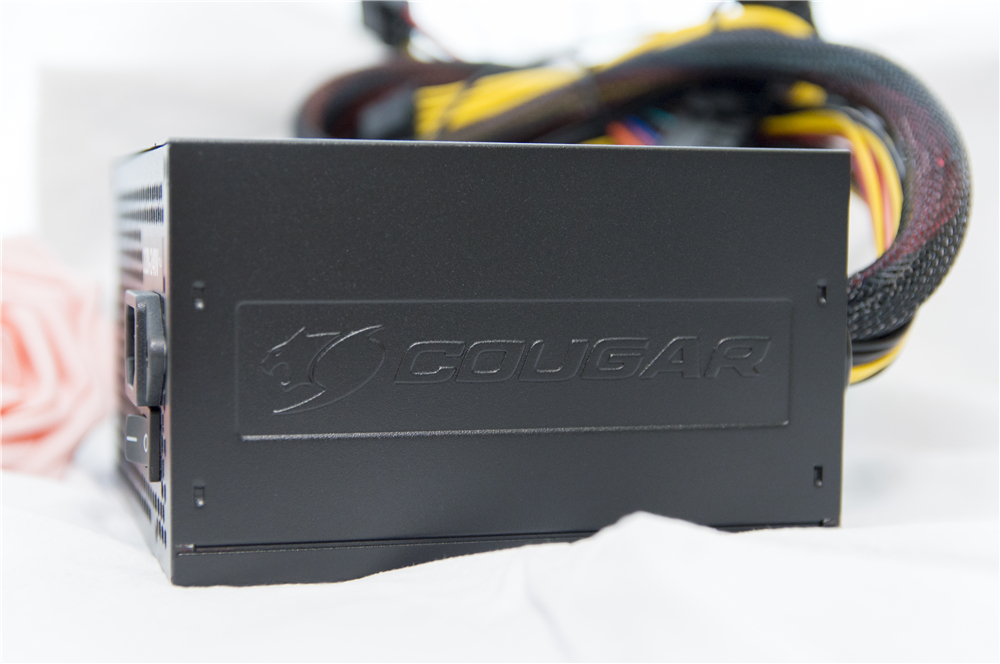

電源本體倒是有骨伽一貫的高顏值傳統，雖然是傳統ATX電源，但是這個LOGO還是很帥氣的。

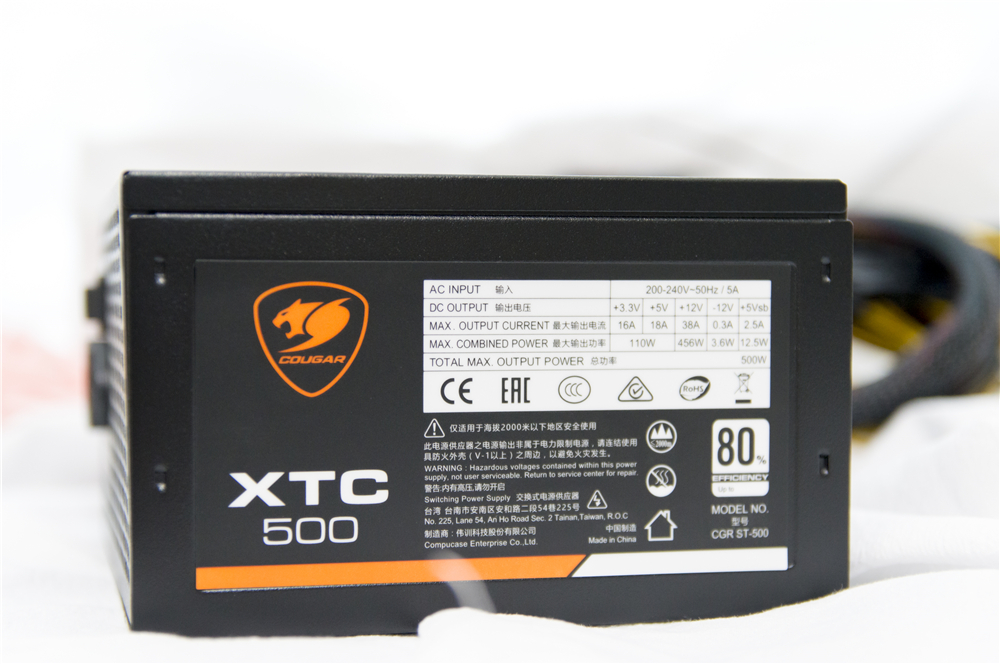

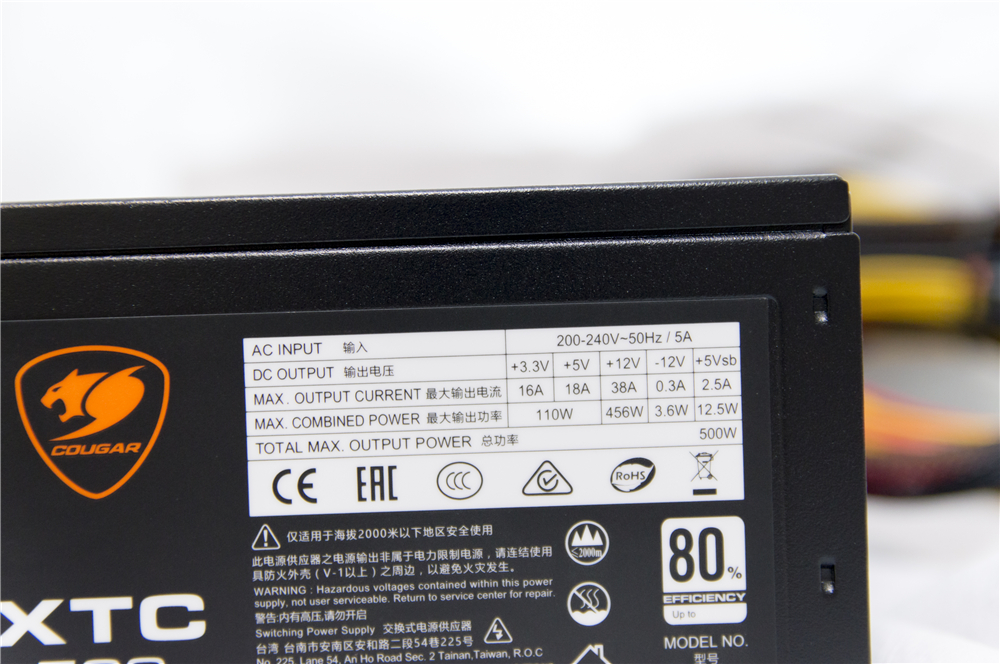

機身側的銘牌上可以看到一些信息，電源由骨伽的母公司偉訓生產 ，輸入電壓是200-240v，并不是寬幅。5v和3v輸出總計110w，12v輸出電流38a，總計456w，作為一款入門500w白牌電源而言，效率算是不錯。

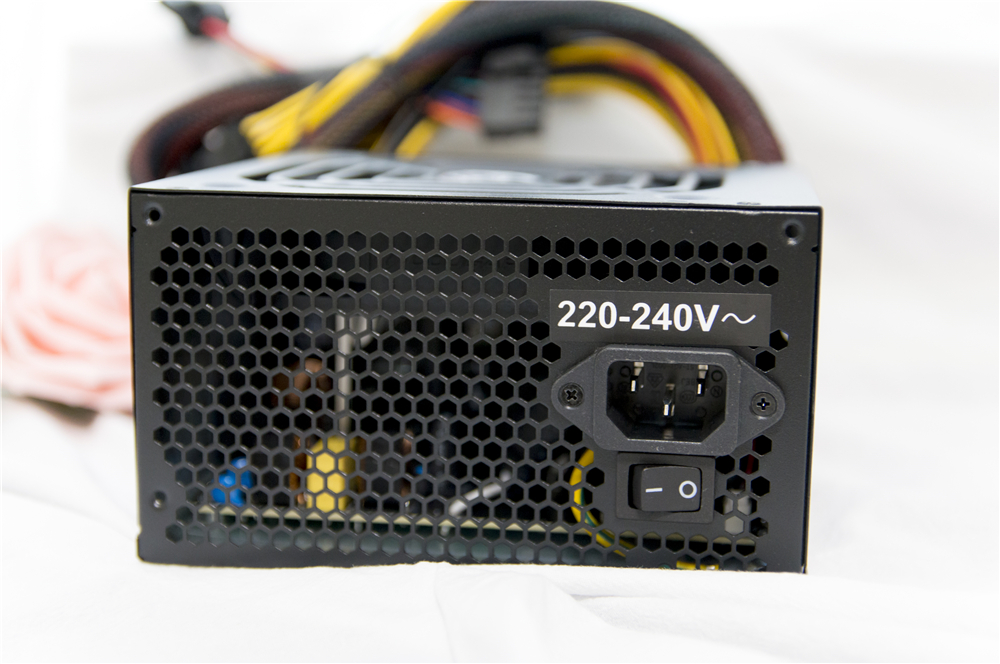

機身上同樣可以看到骨伽的LOGO，骨伽XTC500也沒有因?yàn)楸旧矶ㄎ坏脑虬验_(kāi)關給閹割掉，算是比較良心的。

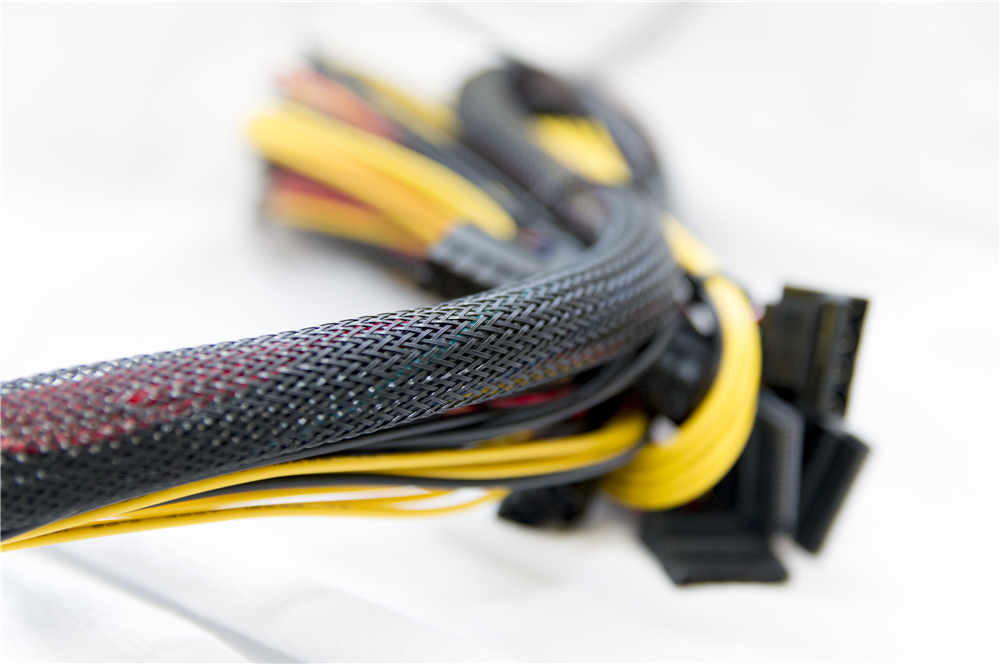

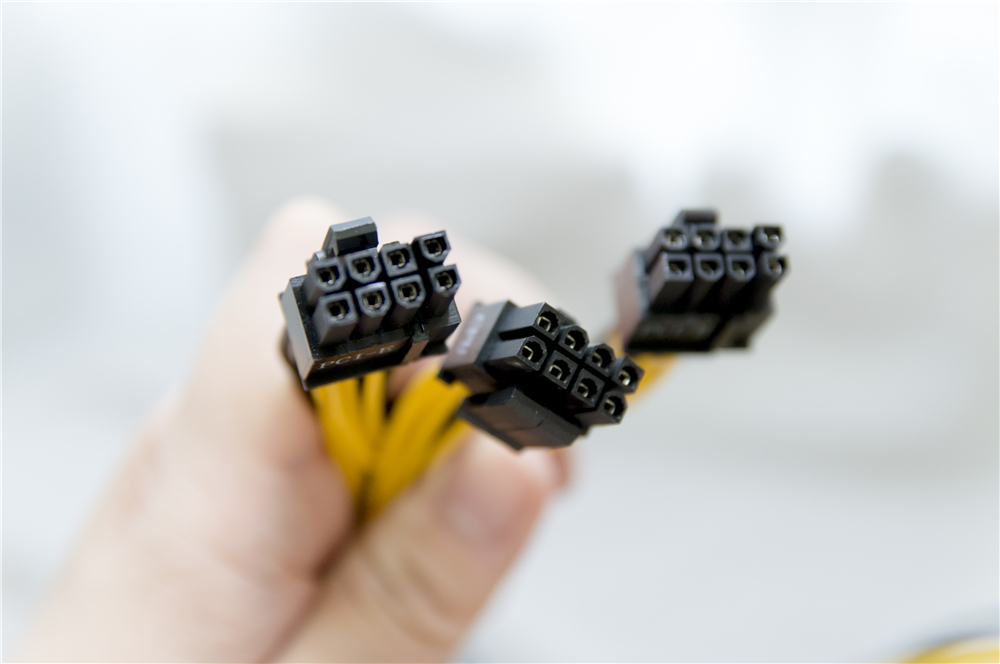

線材方面，骨伽XTC500并沒有采用模組化設計，但是本身線材還是非常軟的，算是我用過的非模組電原里最軟的一類了，走線難度不會太高。在主要輸出接口上，除了一組24pin之外，cpu供電是4+4p，pcie則有兩組6+2，完全可以吃下目前主流的單卡配置。

二、拆解

說到電源，其實最主要的還是看方案和做工用料，咱們先上個稱。

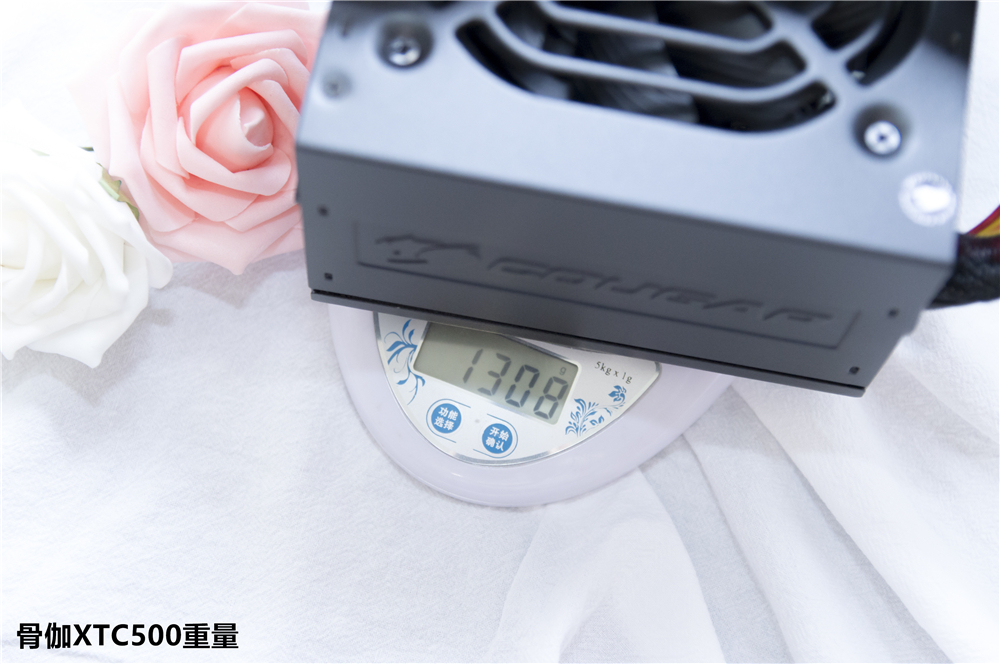

這款骨伽XTC500論重量其實不算太重，整機1.3kg左右的重量，和筆者手邊的這款同樣定位入門的安鈦克VP450（全漢綠寶版本）比較接近。

電源拆解比較簡單，基本上就是把肉眼能看到的螺絲全擰掉就可以了。

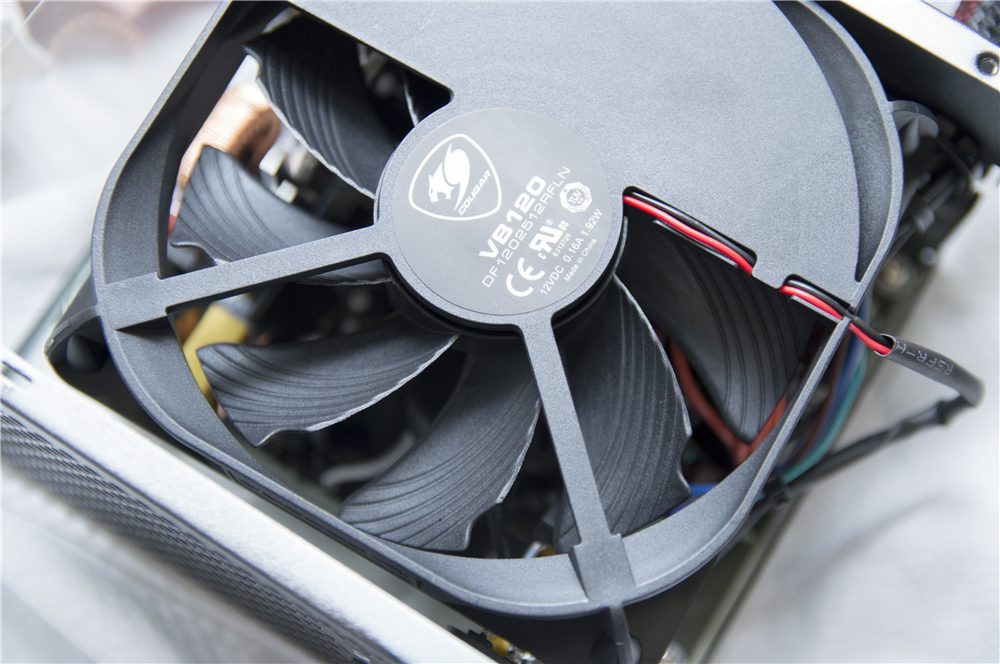

電源的散熱風扇是一只大風扇，風扇框做了特別的整流設計，提高效率，降低噪音。具體到產品型號是DF1202512RFLN，話說這是不是酷媽那把silencio fp120？上次拆酷冷的電源好像也是這個型號的風扇，狗東單賣要79塊，如果確實是這把的話，那這只風扇是真的下了成本了。

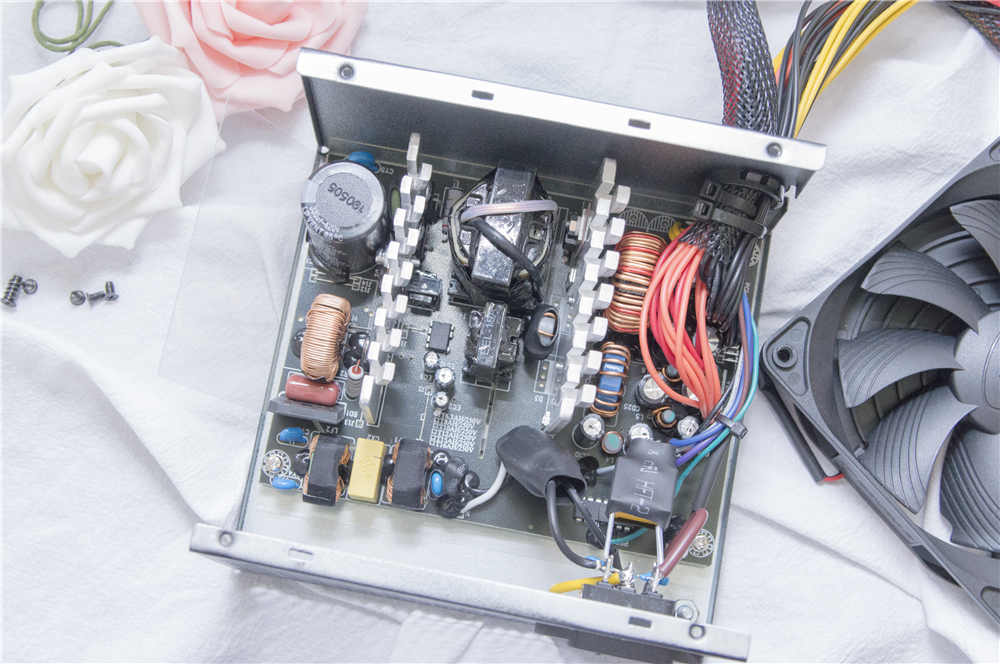

完全拆解后結構圖，典型的入門電源方案，主動式PFC+雙管正激+單磁放大結構（如果我沒看錯的話應該是這樣，至少我沒找到第二個磁放大電感）?；旧鲜侨腴T(mén)電源最常用的架構了，本身也是一個比較成熟的架構。

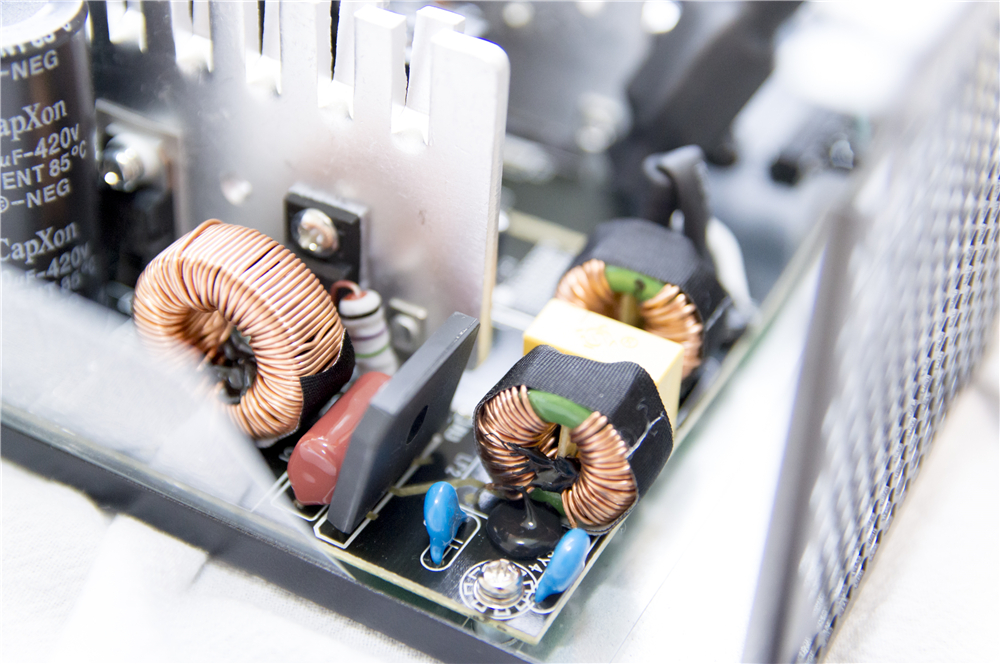

兩級EMI濾波電路還是比較完善的，各種X電容，Y電容，電感都比較實在，至少光從這一點上看，這貨肯定不會是炸彈了。

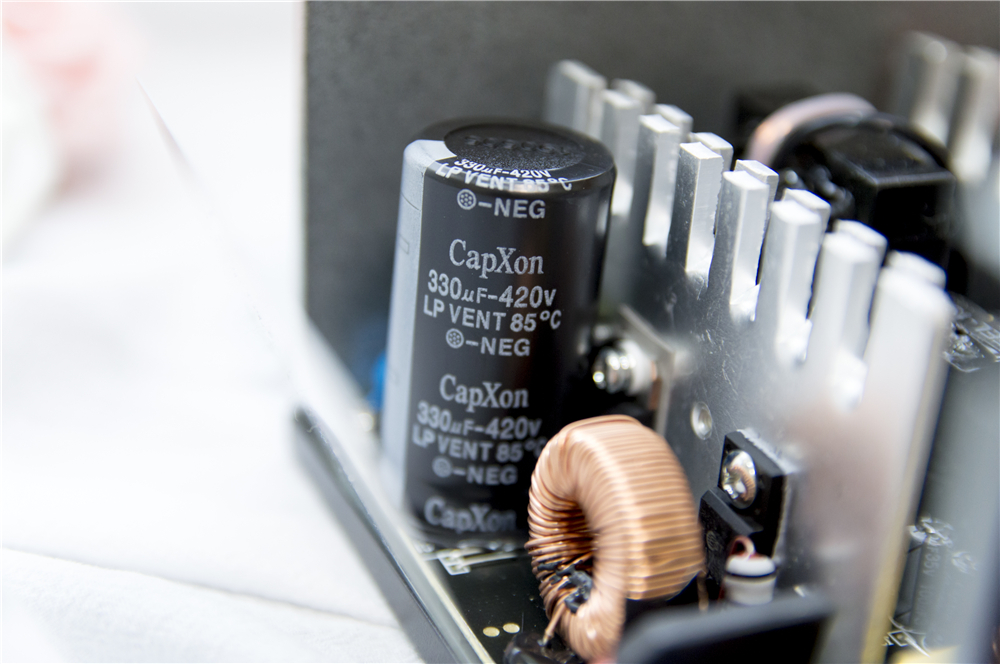

主電容來自臺灣豐賓，入門電源里最常見的品牌。330μF-420v-85℃，基本上這個電容對于500w電源而言還是足夠的。

開關管之類的東西拍不清楚，我也不是很專業，隨便再放兩張圖大家自己看吧！

輸出濾波電容部分還是全套的豐賓電容，并沒有用一些奇奇怪怪的東西，入門定位而言算是非常的有良心。輸出端電感的線圈繞制密度還是比較高的。

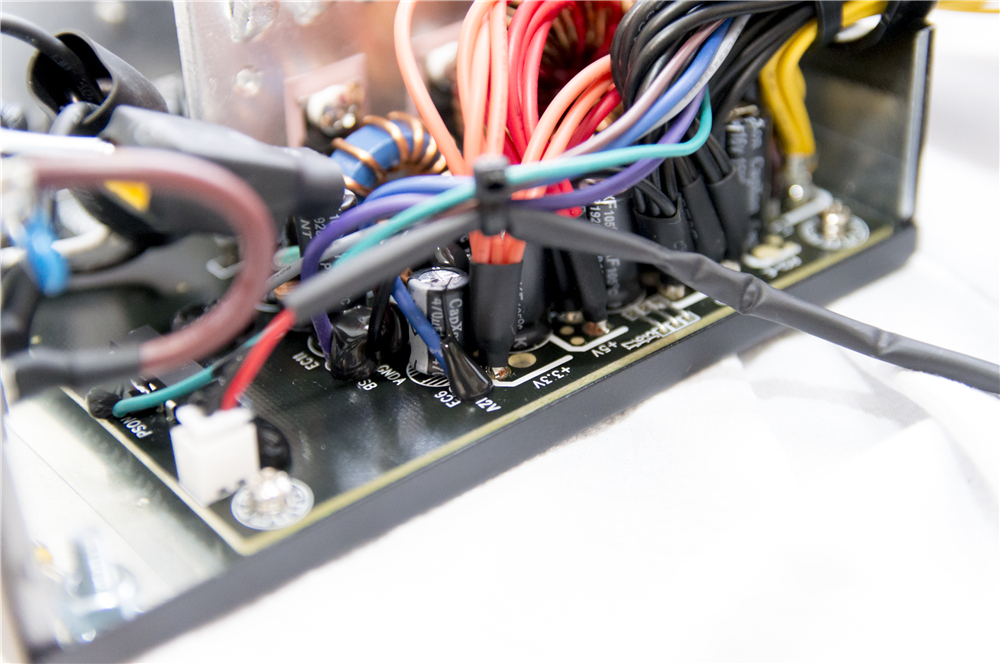

此外在輸出線腳的位置，這款XTC500也都包了熱縮管，能有效的防止短路什么的，做工還是不錯的。

總結一下，就拆解的表現來看，這款骨伽XTC電源在方案上采用了一個比較主流和成熟的方案，做工用料也都不錯，雖然沒有日系電容，但全臺系豐賓也算是非常良心了。在各個電路上，也沒有哪里有什么明顯的偷工減料。

三、上機

當然，拆機這個東西其實還不能證明電源全部實力，比如隔壁的全漢，它就有怎么縮都不會BOOM的黑科技，具體還是要上個機。

上機之前先試一下，能不能一次點亮——結果是在這套筆者常用的測試平臺輕松一次點亮了。然后我們就可以愉快的放到正式平臺了。

測試平臺主要配置：

CPU：Intel G4560

主板：映泰H170 GT3

內存：光威8G 2400MHz

顯卡：微星HD 7870（這應該是我所有的顯卡里功耗最高的一塊了）

電源：骨伽XTC 500

其實這個平臺的測試功耗基本還是完全達不到XTC500能承受的極限值，目測整機最高功耗也就300w左右，大概就是剛好能把骨伽XTC500喂到最高效率那塊，而且它還能很穩的進行輸出?？偟膩?lái)說，就是我本人覺得測試的意義不大。

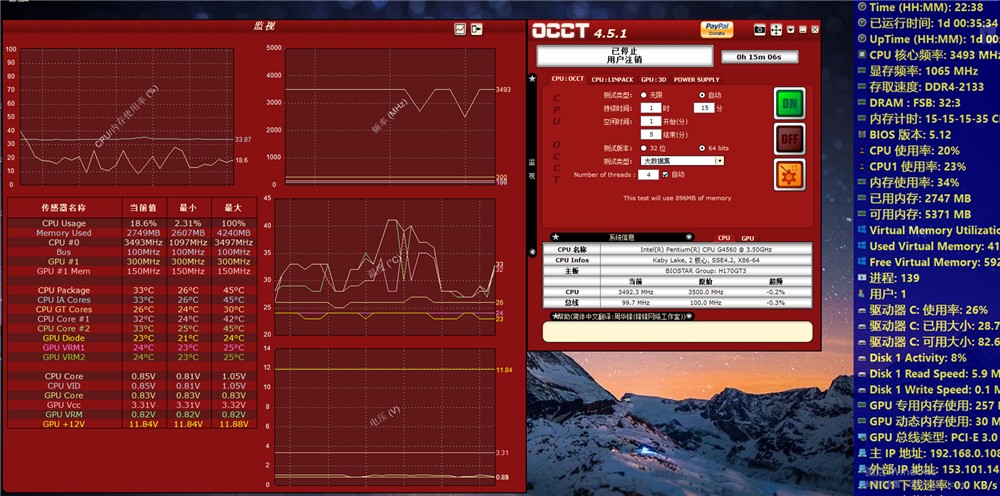

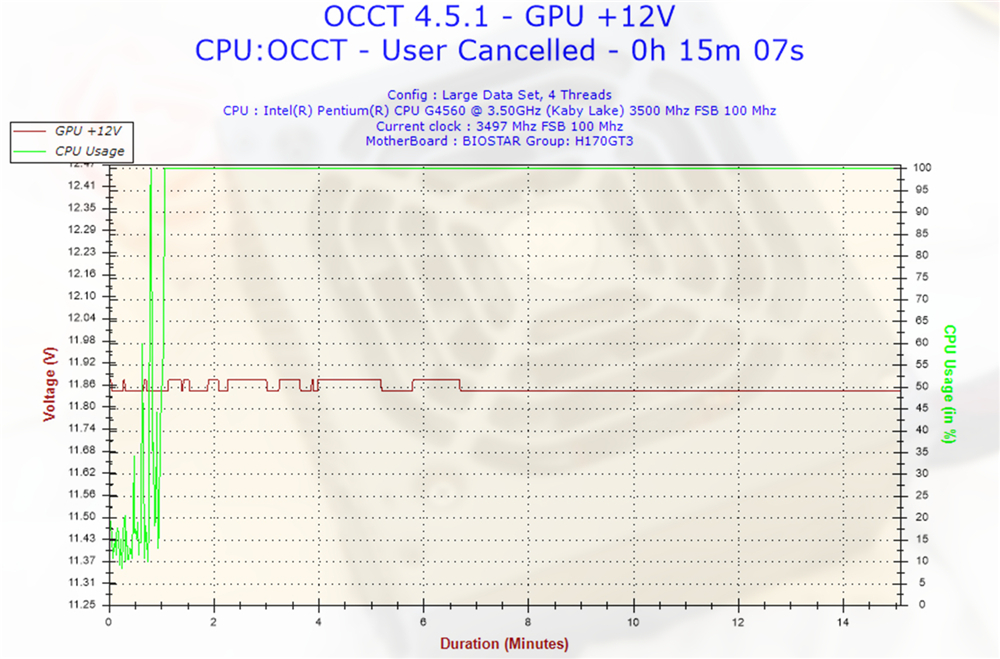

測試項目也沒有啥特別的，就是單純的雙烤FPU+甜甜圈，然后再跑跑OCCT……畢竟手里沒有專業設備，只能簡單的測試下輸出穩定性。關于紋波、保持時間等項目，還是需要專業設備測試的。

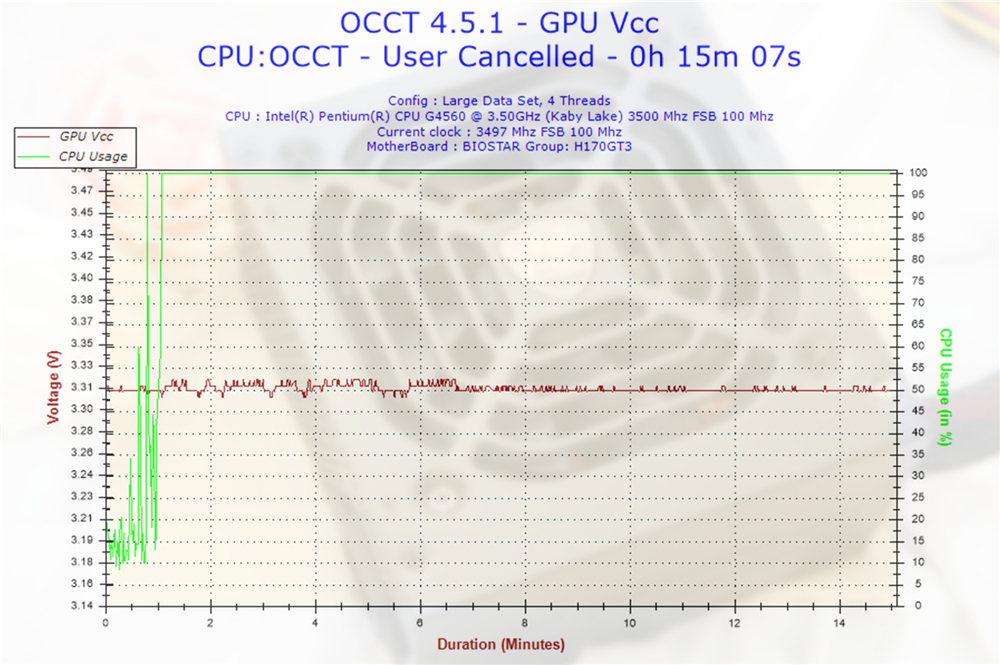

事實上在這個負載條件下，這款電源的輸出還是比較穩定的。并沒有什么電壓偏離。

鑒于Steam最多的顯卡目前依然是1060，功耗還比不上筆者這塊上了年紀的非公HD7870，和CPU綜合一下，基本上筆者這一套配置的功耗，和大多數主流玩家配置的功耗還是比較接近的。也就是說，這款骨伽XTC500電源，單吃下一套主流的單卡電競主機肯定是毫無壓力的。

至于在靜音表現上，雖然我沒做測試，但是和我目前用的酷冷V550 Gold這款40% Fanless其實在噪音上差別不大，至少肯定不如我的散熱風扇噪音大。

四、總結

老生常談，作為PC用戶而言，其他都能縮，但電源真的不能縮，“穩”始終是電源的第一追求。通過一段時間的體驗，我個人覺得這款偉訓出品的骨伽XTC500，算是繼承了骨伽品牌一貫不錯的口碑。

骨伽XTC500雖然定位比較入門，只是一款80 Plus白牌電源，方案上也是比較常規的正激+單磁放大，但是成熟的方案，不錯的做工和用料，都提供了穩穩當當?shù)氖褂皿w驗。500w的額定功耗，單吃一套主流游戲配置也不存在什么問題，此外本身更有著相當不錯的靜音表現。目前269的售價顯然還有進一步下探的空間，如果有需要購買電源的用戶，我個人建議不妨瞧準了啥時候官方搞活動出特價，然后果斷入手一只。
